OnAir Panel 2IP - Calefacción Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Luminaria LED profesional para iluminación de escenarios y eventos
Marca	Chauvet
Modelo	OnAir Panel 2IP
Alimentación	100-240 V~, 50/60 Hz (universal) o 28 V CC (MBTP)
Consumo eléctrico	Hasta 8 unidades en cadena a 230 V
Fuente luminosa	LED RGBW (Rojo, Verde, Azul, Blanco)
Temperatura de color	2800 K a 8000 K (ajustable)
Índice de protección	IP65 (resistente a la intemperie, uso temporal en exteriores)
Protocolos de control	DMX512, CRMX™ inalámbrico, Art-Net™, sACN, RDM
Personalidades DMX	1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6), XYExtended(10)
Conectividad	DMX 5 pines, etherCON RJ45, USB (actualización de firmware), PowerCON, XLR 3 pines CC
Alcance inalámbrico	Hasta 300 m (900 pies) en condiciones óptimas (CRMX™)
Pantalla	Pantalla digital con retroiluminación ajustable
Funciones integradas	Atenuador, estroboscopio, macros de efectos, paso a rojo, curvas de atenuación, modo maestro/esclavo
Temperatura ambiente	Funcionamiento: -30 °C a 45 °C; arranque mín. -20 °C
Montaje	Fijaciones Omega y ganchos incluidos, cable de seguridad obligatorio en altura
Mantenimiento	Limpiar con un paño suave y seco; no sumergir
Seguridad	No mirar fijamente la fuente luminosa; carcasa caliente durante el funcionamiento; distancia mínima de 50 cm de las superficies
Peso	No especificado en el manual
Dimensiones	No especificado en el manual

Preguntas frecuentes - OnAir Panel 2IP Chauvet

¿Cómo conectar el OnAir Panel 2IP en DMX por cable?

Utilice un cable DMX de 5 pines. Conecte el controlador a la entrada DMX del dispositivo, luego ajuste la dirección DMX en el menú DMX Address.

¿Puedo usar el OnAir Panel 2IP en exteriores?

Sí, el índice IP65 permite un uso temporal en exteriores. Sin embargo, no lo sumerjas y evita la exposición prolongada a la lluvia.

¿Cómo emparejar el dispositivo con un transmisor CRMX™ inalámbrico?

Vaya a Wireless Setting > Receive Reset, seleccione Yes, luego presione el botón de reinicio del transmisor CRMX™. La señal se muestra cuando se establece la conexión.

¿Cuáles son las personalidades DMX disponibles?

Las personalidades incluyen 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6) y XYExtended(10). Consulte el manual para obtener detalles de los canales.

¿Cómo actualizar el firmware mediante USB?

Inserte una memoria USB que contenga el archivo de actualización en el puerto USB. En el menú Update Firmware, seleccione Only This Unit o Multiple Units, luego elija el archivo. El dispositivo se reinicia después de la actualización.

¿Qué hacer si el dispositivo no responde?

Intente un reinicio de fábrica a través del menú Factory Reset. Si el problema persiste, desconecte la alimentación durante 30 segundos.

¿Cómo ajustar la temperatura de color en modo CCT?

Desde la pantalla de inicio, use los botones de navegación para seleccionar CCT Control, luego ajuste la temperatura de 2800 K a 8000 K con las teclas +/-.

¿Cuál es la distancia de seguridad a respetar?

No fije la fuente luminosa a menos de 50 cm. Mantenga una distancia de al menos 20 cm de materiales inflamables.

¿Puedo conectar varios dispositivos en cadena?

Sí, mediante los conectores de alimentación PowerCON. A 230 V, puede encadenar hasta 8 unidades. Use cables apropiados.

¿Cómo usar el modo maestro/esclavo?

Configure un dispositivo en Master Mode y los demás en Slave Mode a través del menú Master/Slave. El maestro controla los esclavos sin consola DMX.

MANUAL DE USUARIO OnAir Panel 2IP Chauvet

La Guía de Referencia Rápida (GRR) del onAir IP Panel 2 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 19,7" (50 cm).
- Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
- Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

- La luminaria está destinada exclusivamente a un uso profesional.

- NO abra este producto. No contiene piezas reparables por el usuario.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 7,87" (20 cm) de este producto mientras esté funcionando o conectado a la alimentación.

- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO sumerja este producto (IP65). La operación temporal en exteriores es correcta.

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

- La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.

- La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Advertencia de exposición a RF para América del Norte y Australia

¡Advertencia! Este equipo cumple los límites FCC de exposición a radiación establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este transmisor no se debe situar junto a ninguna otra antena o transmisor ni hacerse funcionar en combinación con ellos.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• 4 onAir IP Panel 2
• Cable de Seetronic Powerkon IP65
- Soporte omega con materiales de montaje

• Pin junior
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 V\~, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 3 productos onAir IP Panel 2 a 100 V, 4 productos a 120 V, 7 productos a 208 V, 8 productos a 230 V o 8 productos a 240 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón	Amarillo/Latón
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Corriente continua

Este producto dispone de un puerto de entrada XLR IP65 de 3 pines que funciona con una tensión de entrada de 28 V CC, la cual es tensión SELV suministrada por una fuente de alimentación con protección contra cortocircuitos.

Si entra en el producto al mismo tiempo alimentación de CA y CC, el producto dará prioridad inmediatamente a la entrada de alimentación de CA.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Conexiones de señal

Puede enlazar el onAir IP Panel 2 a un controlador o software controlador usando una conexión DMX cableada, una conexión CRMX™ de Lumenradio inalámbrica o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™ o sACN, el onAir IP Panel 2 puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El onAir IP Panel 2 usa DMX, CRMX™, Art-Net™ y sACN-Net para sus personalidades de control: 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch, 16Ch, 18Ch, 23Ch, 32Ch, XYBasic(6), y XYExtended(10).

Conexión DMX

El onAir IP Panel 2 funcionará con un controlador DMX usando una conexión serie DMX de 5 pines o una conexión CRMX™ inalámbrica. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El onAir IP Panel 2 admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Actualización de software USB

El onAir IP Panel 2 permite la actualización de software por USB utilizando el puerto USB incorporado. Para actualizar el software utilizando una unidad USB, haga lo siguiente:

1. Encienda el aparato y conecte la unidad USB al puerto USB.
2. Una vez detectada la unidad, aparecerá el mensaje "Upgrade Firmware (Actualizar firmware)". Pulse .
3. Si aparece un mensaje diferente en la pantalla, busque el software actualizado en el menú (Update Firmware) y seleccione de Only This Unit, Multiple Units o Other Fixture Type. Se mostrará una lista de los archivos de software actualizados.
4. Seleccione el archivo que necesite cargarse. Aparecerá el mensaje "Are you sure? (¿Está seguro?)". Pulse .
5. Si el archivo seleccionado es correcto, se completará la mejora. Reinicie el aparato.
6. Si el archivo seleccionado es incorrecto, la mejora fallará y la pantalla volverá a la interfaz principal. Repita los pasos 1–3 utilizando el archivo correcto.

La opción “Other Fixture Type” solo se puede seleccionar para productos conectados compatibles con la Upload 03 (los primeros 2 dígitos del código del artículo deben ser 03).

Funcionamiento inalámbrica

En condiciones óptimas, el onAir IP Panel 2 puede funcionar a una distancia de hasta 300 m (900 ft) del transmisor CRMX™. El receptor CRMX™ del onAir IP Panel 2 tiene que estar emparejado con el transmisor CRMX™ para el funcionamiento inalámbrica.

Configuración inicial

1. Encienda el transmisor CRMX™.
2. Conecte el transmisor CRMX™ a un controlador DMX.
3. Sitúe el onAir IP Panel 2 a una distancia de hasta 300 m del transmisor CRMX™.
4. Encienda el onAir IP Panel 2.

Configuración

1. Desde el panel de control del onAir IP Panel 2 vaya a DMX Address.
2. Seleccione la dirección de inicio, al igual que con cualquier otro producto compatible con DMX.
3. Vaya a Wireless Setting > Receive On/Off.
4. Seleccione On. (en el indicador de potencia de señal aparecerá una ? delante de las barras)
5. Pulse el botón de reinicio del transmisor W-DMX. (en el indicador de potencia de señal del onAir IP Panel 2 aparecerá 4 delante de las barras durante 3 segundos mientras se establece la conexión.)

Emparejamiento de productos

Si el onAir IP Panel 2 ya se ha emparejado con el transmisor CRMX™, el indicador de potencia de señal en la parte superior de la pantalla mostrará la potencia de la señal. En este caso, el onAir IP Panel 2 está listo para funcionar en modo inalámbrica.

Emparejar el onAir IP Panel 2 con un nuevo transmisor CRMX™

1. Desde el panel de control del onAir IP Panel 2's vaya a Wireless Setting >Receive Reset.
2. Seleccione Yes.
3. Desde el transmisor CRMX™, pulse . El indicador de señal del transmisor parpadeara.
4. Una vez que el transmisor haya encontrado el onAir IP Panel 2, el indicador de señal del transmisor CRMX™ se iluminara de forma constante.
5. La pantalla del onAir IP Panel 2 mostrará la intensidad de la señal.

Masas líquidas entre el transmisor y el receptor, como agua, nieve o personas, pueden interrumpir o impedir el funcionamiento por CRMX™. Para mejores resultados, mantenga la zona entre el transmisor y el receptor sin ninguna masa líquida.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

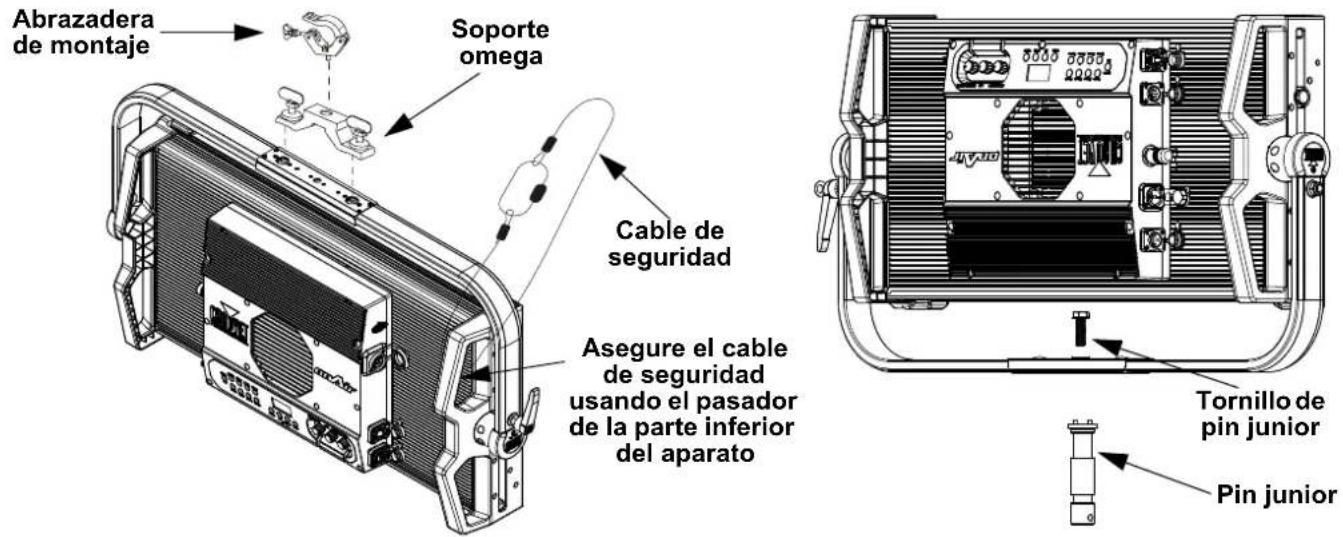

Diagrama de Montaje del Producto

Abrazadera de montaje Soporte omega Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte inferior del aparato Tornillo de pin junior Pin junior

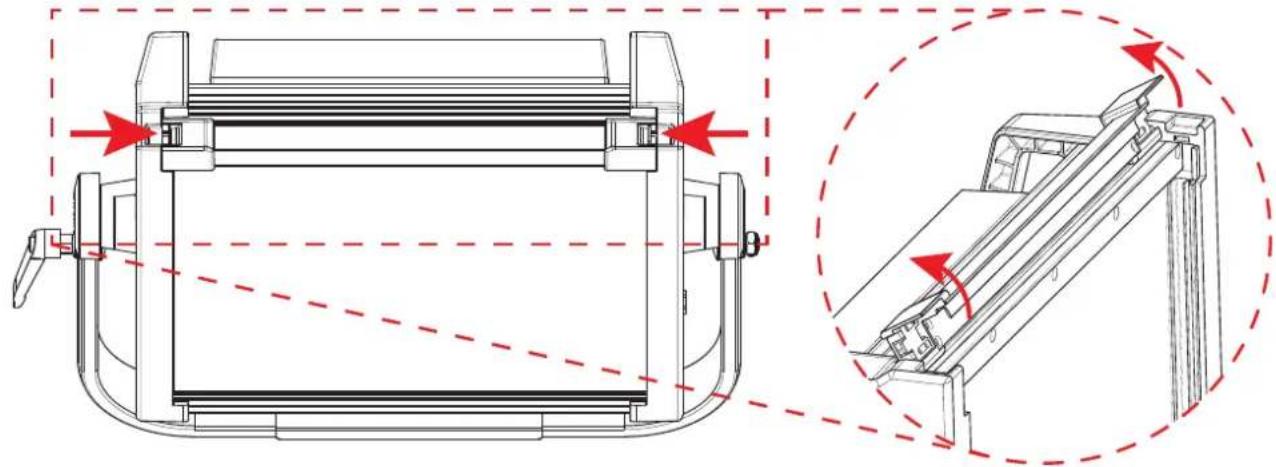

Ranuras de accesorios

El onAir IP Panel 2 tiene 2 ranuras de accesorios a las que se puede acceder presionando hacia adentro las pestañas de las ranuras de accesorios y abriendo la tapa articulada de la ranura de accesorios.

• No lo utilice si se ha retirado el difusor. El difusor no se puede quitar mientras el aparato está encendido.

• Para luminarias de montaje fijo, el grupo de riesgo no debe superar RG1 a la distancia a la que se obtienen 500 lux.

• La ranura posterior es para un difusor o intensificador.

• La ranura delantera es para accesorios como estructuras apanaladas o viseras.

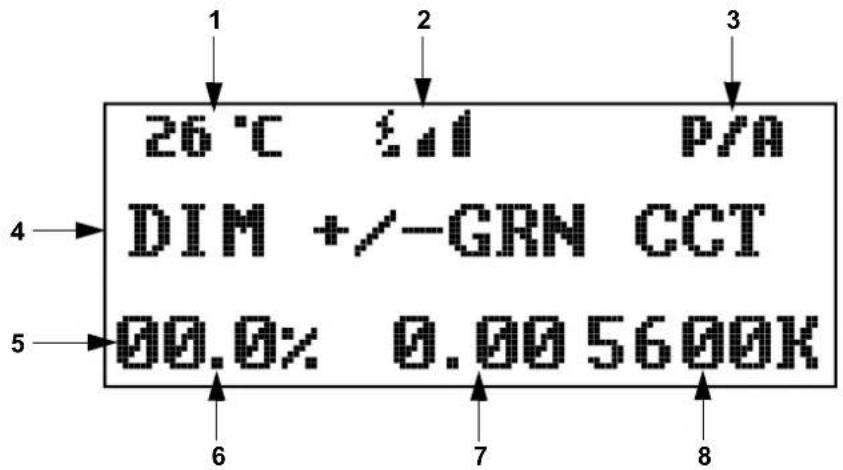

La pantalla de inicio del onAir IP Panel 2 muestra la configuración actual y el estado del producto.

26 °C ±1 P/A DIM +/-GRN CCT 00.0% 0.00 5600K

Numero Descripción

1 Temperatura actual del producto
2 Estado actual de la señal inalámbrica
3 Preconfiguración o banco de preconfiguraciones actual
4	La línea del medio muestra el modo de control actual. Muestra “DIM +/-GRN CCT” en modo CCT, “DIM HUE SAT” en modo HSV, “DIM X Y” en modo XY Control, “Master Mode” en modo Maestro, “Slave Mode” en modo Esclavo, etc.
5 La línea inferior muestra detalles del modo de control actual
6 Valor actual de atenuador o intensidad (00.0–100%) en modo CCT, HSV, o XY Control
7	Valor actual de +/- verde (-0,25–+0,25) en modo CCT, valor de tono (000–360) en modo HSV), o valor de X (0.00–0.850) en modo XY Control
8	Temperatura de color actual (2800–8000 K) en modo CCT, valor de saturación (000–255) en modo HSV, o valor de Y (0.00–0.850) en modo XY Control

Descripción del Panel de Control

Botón/mando	Función
	del menú o función actual
	Habilita el menú actual o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
	Aumenta o disminuye el valor del atenuador o la intensidad
	Aumenta o disminuye el valor del tono o el valor X
	Aumenta o disminuye la temperatura de color, la saturación, o el valor Y
	Cambia entre las preconfiguraciones A (integradas) y las preconfiguraciones B (personalizadas)
	Selecciona una preconfiguración. Mantenga pulsado 3 segundos para guardar la apariencia actual a la preconfiguración B seleccionada.

Mapa de Menú

Consulte la página del producto onAir IP Panel 2 en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación Descripción
Protocol	DMX512				Selecciona el protocolo de controlArtnet
	sACN
DMX Address	001-509*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch	Preset CCTs	Hue<-25-25>	1 canal: selecciona una CCT y tono
		Manual Color Mixer	Red<000-255>		1 canal: combina rojo, verde, azul y blanco para generar un color personalizado (0-100%)
			Green<000-255>
			Blue<000-255>
			White<000-255>
	3Ch				3 canales: atenuador, temperatura de color, tono
	4Ch				4 canales: RGBW
	5Ch				5 canales: atenuador de 16 bits, temperatura de color, tono, estroboscopio
	6Ch				6 canales: atenuador, RGBW, estroboscopio
	8Ch				8 canales: RGBW de 16 bits 1-4
	11Ch				11 canales: atenuador de 16 bits, RGBW, estroboscopio, temperatura de color, tono, macros de efectos y velocidad
	15Ch				15 canales: atenuador de 16 bits, RGBW de 16 bits, estroboscopio, temperatura de color, tono, macros de efectos y velocidad
	16Ch				16 canales: RGBW 1-4
	18Ch				18 canales: atenuador, RGBW 1-4 y estroboscopio
	23Ch				23 canales: atenuador, RGBW 1-4 , estroboscopio, temperatura de color, tono, macros de efectos y velocidad, control
	32Ch				32 canales: RGBW de 16 bits 1-4
	XYBasic(6)				6 canales: atenuador de 16 bits, X de 16 bits, Y de 16 bits
	XYExtended(10)				10 canales: atenuador de 16 bits, X de 16 bits, Y de 16 bits, estroboscopio, macros de efectos y velocidad, control
Static	CCT Control				Control de temperatura de color correlacionado
	HSV Control				Control de tono, saturación, valor
	XY Control				Control coordinado X e Y
	Preset CCTs	2800K	DimmerHue	<000-255>-25-25>	Seleccionada una temperatura de color preestablecida, atenuador y tono
		2900K
		3000K
		3100K
		3200K
		3300K
Static (cont.)	Preset CCTs (cont.)	3400K	DimmerHue	<000-255><-25-25>	Seleccionada una temperatura de color preestablecida, atenuador y tono
		3500K
		3600K
		3700K
		3800K
		3900K
		4000K
		4100K
		4200K
		4300K
		4400K
		4500K
		4600K
		4700K
		4800K
		4900K
		5000K
		5100K
		5200K
		5300K
		5400K
		5500K
		5600K
		5700K
		6000K
		6500K
		7000K
		7500K
		8000K
	Manual Color Mixer	Red	<000-255>		Combina rojo, verde, azul y blanco para generar un color personalizado (0-100%)
		Green
		Blue
		White
Effect Macros	Color Chase		<001-100>		Seleccionada un macro de efecto y velocidad
	Police Car
	Firetruck
	Fire
	Clouds
	Fireworks
	Paparazzi
	Lightning
Red Shift	On				Activa/desactiva el cambio a rojo
	Off
Master/Slave	Master Modo autónomo
	Slave Modo esclavo
DMX Loss	Hold Last Mantiene la última señal recibida
	Stop DMX Mantiene la salida actual
	Blackout Pone el dispositivo en blackout
Dimmer Curve	S Curve				Configura la curva del atenuador
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3				Modos de atenuador rápido (1) a lento (3)
Nivel Principal	Niveles de Programación			Descripción
Color Calibration	Off Desactiva el calibración de color
	User Calibration	Red		Establece el valor máximo de LED rojo
		Green Establece el valor máximo de LED verde
		Blue Establece el valor máximo de LED	azul
		White Establece el valor máximo de LED blanco
	Factory Calibration			La calibración del color configurada de fábrica
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo automático
	On Establece el ventilador a siempre encendido
	Off Establece el ventilador a siempre apagado
	Silent Establece el ventilador a silencioso
Wireless Setting	Receive On/Off	Off		Activa/desactiva CRMX^TM
		On
	Receive Reset	No		Restablece el receptor inalámbrico
		Yes
	Wireless To DMX	No		Activa/desactiva CRMX^TM a DMX
		Yes
Back Light	10S			Retro-Iluminación se apaga después de 10 segundos de inactividad
	30S			Retro-Iluminación se apaga después de 30 segundos
	2Min			Retro-Iluminación se apaga después de 2 minutos
	Always On			Retro-Iluminación de la pantalla siempre activa
Ethernet Setting	Universe	000-255 (Art-net ^TM )		Configura el universo de Art- Net^TM o sACN
		001-256 (sACN)
	Start Channel	001-512 Configura la canal de inicio
	IP Address	2	000-255 . 000-255 . 000-255	Configurar la dirección IP10
		239
	Ethernet To DMX	No		Activa/desactiva ethernet a DMX
		Yes
Information	Fixture Hours	<______H>		Muestra el nombre total de las horas del producto
	LED Hours <______H> Muestra el total de horas de LED
	Disp Version	<V._.>		Muestra instalada la versión de pantalla
	Drv Version	<V._.>		Muestra instalada la versión de controladora
	Net Version	<V._.>		Muestra instalada la versión de red
	UID	21A40139______		Muestra la UID del producto
Update Firmware	Only This Unit		_____.CHL	Muestra los archivos de actualización para este producto, o muestra “No such file!”
			...
	Multiple Units		_____.CHL	Muestra los archivos de actualización para este producto y productos onAir IP Panel 2 conectados, o muestra “No such file!”
			...
	Other Fixture Type		_____.CHL	Muestra los archivos de actualización para otros productos conectados, o muestra “No such file!”
			...
Factory Reset	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX

XYExtended(10)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Coordinada X	000 ⇔ 255	0–100%
4	Coordinada X fino	000 ⇔ 255	0–100%
5	Coordinada Y	000 ⇔ 255	0–100%
6	Coordinada Y fino	000 ⇔ 255	0–100%
7 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
8	Macros de efectos	000 ⇔ 255	Ver el Gráfico de macros de efectos
9	Velocidad de macro	000 ⇔ 255	Velocidad, lento a rápido
10	Control	000 ⇔ 255	Ver el Gráfico de control

XYBasic(6)

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Coordinada X	000 ⇔ 255	0–100%
4	Coordinada X fino	000 ⇔ 255	0–100%
5	Coordinada Y	000 ⇔ 255	0–100%
6	Coordinada Y fino	000 ⇔ 255	0–100%

32Ch

Canal Función Valor Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Rojo fino 1	000 ⇔ 255	0–100%
3	Verde 1	000 ⇔ 255	0–100%
4	Verde fino 1	000 ⇔ 255	0–100%
5	Azul 1	000 ⇔ 255	0–100%
6	Azul fino 1	000 ⇔ 255	0–100%
7	Blanco 1	000 ⇔ 255	0–100%
8	Blanco fino 1	000 ⇔ 255	0–100%
9	Rojo 2	000 ⇔ 255	0–100%
10	Rojo fino 2	000 ⇔ 255	0–100%
11	Verde 2	000 ⇔ 255	0–100%
12	Verde fino 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Azul fino 2	000 ⇔ 255	0–100%
15	Blanco 2	000 ⇔ 255	0–100%
16	Blanco fino 2	000 ⇔ 255	0–100%
17	Rojo 3	000 ⇔ 255	0–100%
18	Rojo fino 3	000 ⇔ 255	0–100%
19	Verde 3	000 ⇔ 255	0–100%
20	Verde fino 3	000 ⇔ 255	0–100%
21	Azul 3	000 ⇔ 255	0–100%
22	Azul fino 3	000 ⇔ 255	0–100%
23	Blanco 3	000 ⇔ 255	0–100%
24	Blanco fino 3	000 ⇔ 255	0–100%
25	Rojo 4	000 ⇔ 255	0–100%
26	Rojo fino 4	000 ⇔ 255	0–100%
27	Verde 4	000 ⇔ 255	0–100%
28	Verde fino 4	000 ⇔ 255	0–100%
29 Azul	4 000 ⇔ 255 0–100%
30	Azul fino 4	000 ⇔ 255	0–100%
31 Blanco	4 000 ⇔ 255 0–100%
32	Blanco fino 4	000 ⇔ 255	0–100%

23Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Rojo	1 000 ⇔ 255 0–100%
3	Verde 1	000 ⇔ 255	0–100%
4 Azul	1 000 ⇔ 255 0–100%
5 Blanco	1 000 ⇔ 255 0–100%
6 Rojo	2 000 ⇔ 255 0–100%
7	Verde 2	000 ⇔ 255	0–100%
8 Azul	2 000 ⇔ 255 0–100%
9 Blanco	2 000 ⇔ 255 0–100%
10	Rojo 3	000 ⇔ 255	0–100%
11	Verde 3	000 ⇔ 255	0–100%
12 Azul	3 000 ⇔ 255 0–100%
13 Blanco	3 000 ⇔ 255 0–100%
14	Rojo 4	000 ⇔ 255	0–100%
15	Verde 4	000 ⇔ 255	0–100%
16 Azul	4 000 ⇔ 255 0–100%
17 Blanco	4 000 ⇔ 255 0–100%
18 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
19	Temperatura de color	000 ⇔ 255 Ver el Gráfico de temperatura de color
20 Tono		000 ⇔ 001 0002 ⇔ 255 -25–+25
21	Macros de efectos	000 ⇔ 255 Ver el Gráfico de macros de efectos
22	Velocidad de macro	000 ⇔ 255 Velocidad, lento a rápido
23	Control	000 ⇔ 255 Ver el Gráfico de control

18Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Rojo	1 000 ⇔ 255 0–100%
3	Verde 1	000 ⇔ 255	0–100%
4 Azul	1 000 ⇔ 255 0–100%
5 Blanco	1 000 ⇔ 255 0–100%
6 Rojo	2 000 ⇔ 255 0–100%
7	Verde 2	000 ⇔ 255	0–100%
8 Azul	2 000 ⇔ 255 0–100%
9 Blanco	2 000 ⇔ 255 0–100%
10	Rojo 3	000 ⇔ 255	0–100%
11	Verde 3	000 ⇔ 255	0–100%
12 Azul	3 000 ⇔ 255 0–100%
13 Blanco	3 000 ⇔ 255 0–100%
14	Rojo 4	000 ⇔ 255	0–100%
15	Verde 4	000 ⇔ 255	0–100%
16 Azul	4 000 ⇔ 255 0–100%
Canal	Función	Valor	Porcentaje/Configuración
17 Blanco 4 000 ⇔ 255 0–100%
18 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

16Ch

Canal Función Valor Porcentaje/Configuración
1	R o j o			1	000 ⇔ 255 0–100%
2	V e r d			e 1	000 ⇔ 255 0–100%
3	A z u l			1	000 ⇔ 255 0–100%
4	Blanco 1			000 ⇔ 255	0–100%
5	R o j o			2	000 ⇔ 255 0–100%
6	V e r d			e 2	000 ⇔ 255 0–100%
7	A z u l			2	000 ⇔ 255 0–100%
8	Blanco 2			000 ⇔ 255	0–100%
9	R o j o			3	000 ⇔ 255 0–100%
10	Verde 3			000 ⇔ 255	0–100%
11	Azul 3			000 ⇔ 255	0–100%
12 Blanco 3 000 ⇔ 255 0–100%
13	Rojo 4			000 ⇔ 255	0–100%
14	Verde 4			000 ⇔ 255	0–100%
15	Azul 4			000 ⇔ 255	0–100%
16 Blanco 4 000 ⇔ 255 0–100%

15Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Blanco	000 ⇔ 255	0–100%
10	Blanco fino	000 ⇔ 255	0–100%
11	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
12	Temperatura de color	000 ⇔ 255	Ver el Gráfico de temperatura de color
13 Tono		000 ⇔ 001	0
		002 ⇔ 255	-25–+25
14	Macros de efectos	000 ⇔ 255	Ver el Gráfico de macros de efectos
15	Velocidad de macro	000 ⇔ 255	Velocidad, lento a rápido

11Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Rojo	000 ⇔ 255	0–100%
3	Verde	000 ⇔ 255	0–100%
4	Azul	000 ⇔ 255	0–100%
5	Blanco	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
6 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido
7	Temperatura de color	000 ⇔ 255	Ver el Gráfico de temperatura de color
8	T o n o	000 ⇔ 001 0002 ⇔ 255 -25-+25
9	Macros de efectos	000 ⇔ 255	Ver el Gráfico de macros de efectos
10	Velocidad de macro	000 ⇔ 255	Velocidad, lento a rápido
11	Control	000 ⇔ 255	Ver el Gráfico de control

8Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo	000 ⇔ 255	0–100%
2	Rojo fino	000 ⇔ 255	0–100%
3	Verde	000 ⇔ 255	0–100%
4	Verde fino	000 ⇔ 255	0–100%
5	Azul	000 ⇔ 255	0–100%
6	Azul fino	000 ⇔ 255	0–100%
7	Blanco	000 ⇔ 255	0–100%
8	Blanco fino	000 ⇔ 255	0–100%

6Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Rojo	000 ⇔ 255	0–100%
3	Verde	000 ⇔ 255	0–100%
4	Azul	000 ⇔ 255	0–100%
5	Blanco	000 ⇔ 255	0–100%
6 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

5Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Temperatura de color	000 ⇔ 255	Ver el Gráfico de temperatura de color
4	T o n o	000 ⇔ 001 0002 ⇔ 255 -25–+25
5 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

4Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo	000 ⇔ 255	0–100%
2	Verde	000 ⇔ 255	0–100%
3	Azul	000 ⇔ 255	0–100%
4	Blanco	000 ⇔ 255	0–100%

3Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Temperatura de color	000 ⇔ 255	Ver el Gráfico de temperatura de color
3	T o n o	000 ⇔ 001 0002 ⇔ 255	-25–+25

1Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%

Gráfico de macros de efectos

Valor Porcentaje/Configuración Valor Porcentaje/Configuración
000 ⇔ 010	Sin función	126 ⇔ 154	Nubes
011 ⇔ 039	Secuencia de color	155 ⇔ 182	Fuegos artificiales
040 ⇔ 068	Coche de policía	183 ⇔ 211	Paparazzi
069 ⇔ 096	Camión de bomberos	212 ⇔ 240	Relámpago
097 ⇔ 125	Fuego	241 ⇔ 255	Sin función

Gráfico de control

Valor Porcentaje/Configuración Valor Porcentaje/Configuración
000 ⇔ 007	Sin función	072 ⇔ 079	Modo de atenuador 1 (lento)
008 ⇔ 015	Restablecer el atenuador	080 ⇔ 087	Modo de atenuador 2
016 ⇔ 023	Activa el cambio a rojo	088 ⇔ 095	Modo de atenuador 3 (rápido)
024 ⇔ 031	Desactiva el cambio a rojo	096 ⇔ 103	Modo ventilador automático
032 ⇔ 039	Atenuador S-curve	104 ⇔ 111	Modo ventilador encendido
040 ⇔ 047	Atenuador lineal	112 ⇔ 119	Modo ventilador apagado
048 ⇔ 055	Atenuador cuadrado	120 ⇔ 127	Modo ventilador silencioso
056 ⇔ 063	Atenuador cuadrado inverso	128 ⇔ 255	Reservado para uso futuro
064 ⇔ 071	Modo de atenuador apagado

Gráfico de temperatura de color

Valor Porcentaje/Configuración Valor Porcentaje/Configuración
000 ⇔ 005	Sin función	125 ⇔ 131	4500K
006 ⇔ 012	2800K	132 ⇔ 138	4600K
013 ⇔ 019	2900K	139 ⇔ 145	4700K
020 ⇔ 026	3000K	146 ⇔ 152	4800K
027 ⇔ 033	3100K	153 ⇔ 159	4900K
034 ⇔ 040	3200K	160 ⇔ 166	5000K
041 ⇔ 047	3300K	167 ⇔ 173	5100K
048 ⇔ 054	3400K	174 ⇔ 180	5200K
055 ⇔ 061	3500K	181 ⇔ 187	5300K
062 ⇔ 068	3600K	188 ⇔ 194	5400K
069 ⇔ 075	3700K	195 ⇔ 201	5500K
076 ⇔ 082	3800K	202 ⇔ 208	5600K
083 ⇔ 089	3900K	209 ⇔ 215	5700K
090 ⇔ 096	4000K	216 ⇔ 222	6000K
097 ⇔ 103	4100K	223 ⇔ 229	6500K
104 ⇔ 110	4200K	230 ⇔ 236	7000K
111 ⇔ 117	4300K	237 ⇔ 243	7500K
118 ⇔ 124	4400K	244 ⇔ 255	8000K

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
