Producttype	Externe waterfilter voor zoet- en zeewateraquaria
Merk	EHEIM
Model	Professionel 4+ 250 (type 2271)
Afmetingen (L x B x H)	Ongeveer 27 x 27 x 40 cm
Gewicht (leeg)	Ongeveer 4,5 kg
Voeding	230 V ~ 50 Hz, 8 W (pomp)
Maximaal debiet	800 L/h
Aanbevolen aquariumvolume	Tot 250 L
Belangrijkste functies	Mechanische, biologische en chemische filtratie; ingebouwde voorfilter; handmatige priming; veiligheidsadapter
Onderhoud en reiniging	Reiniging van het voorfilter elke 3 tot 6 maanden; vervanging van de witte watten bij elke reiniging; hoofdreiniging van filtermanden en pompkamer
Veiligheid	Terugslagklep, stopknop, IP X4-bescherming, dubbele isolatie (beschermingsklasse II)
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar, lijst in de handleiding (pagina 215)
Algemene informatie	Max. watertemperatuur 35°C; alleen binnengebruik; niet droog gebruiken

Veelgestelde vragen - Professionel 4+ 250 EHEIM

Hoe het EHEIM Professionel 4+ 250 filter primen?

Nadat u de slangen hebt geïnstalleerd en de filtermanden hebt gevuld, zorgt u dat de stopknop op ON staat. Druk snel en meerdere keren op het primingsapparaat (16) totdat het filtervat zichzelf met water vult. Het voorfilter mag tijdens deze handeling geen water bevatten. Sluit vervolgens het filter aan en bedien de priming nog een of twee keer om lucht te verwijderen.

Hoe het voorfilter reinigen?

Verwijder het voorfilter (4) en neem het blauwe schuimfilterkussen (1) eruit. Spoel het af met helder, lauwwarm water. Vervang het indien nodig na 3 reinigingen. Leeg en spoel het voorfilter, monteer alles weer en zorg dat de voorfilterklep niet wordt belemmerd.

Waarom is het filterdebiet sterk verminderd?

Mogelijke oorzaken: de hendel van de veiligheidsadapter staat verkeerd, de slangen zijn geknikt of vervuild, de aanzuigzeef is verstopt, de filtermassa's zijn erg vuil of slecht gereinigd, of de pomp is vervuild. Controleer en reinig elk onderdeel. Als de filtermassa's in netzakjes zitten, verwijder deze dan.

Wat te doen als de pomp veel lawaai maakt?

Abnormaal geluid kan worden veroorzaakt door een gebroken keramische as of een verkeerd gemonteerde keramische bus (model 5e 350). Demonteer de pomprotor en inspecteer deze onderdelen. Vervang de as indien nodig en zorg dat de bus correct is geïnstalleerd.

Hoe de pompkamer reinigen?

Verwijder de veiligheidsadapter en de pompkop. Draai en verwijder het pompendeksel, demonteer vervolgens de pomprotor. Reinig de kamer, het deksel, de rotor en het smeerkanaal met de EHEIM-reinigingsset (nr. 4009560). Monteer alles weer met inachtneming van de positie van de keramische bus.

Het filter sluit niet goed, wat te doen?

Controleer of de filtermanden correct zijn geplaatst en niet te vol zijn. Reinig de randen van de manden. Zorg dat de profielafdichting goed in de groef is gemonteerd en niet beschadigd is. Vervang de afdichting indien nodig.

Hoe de temperatuur instellen op het thermische model (2371/2373)?

Houd de bedieningstoets (36) 3 seconden ingedrukt tot de gewenste temperatuur knippert. Druk kort om de temperatuur te verhogen (1°C per druk, van 18°C tot 34°C). Wacht tot het display stopt met knipperen en houd de toets opnieuw 3 seconden ingedrukt om op te slaan.

Kan het filter met zeewater worden gebruikt?

Ja, het standaardmodel Professionel 4+ 250 (type 2271) is ontworpen voor zoet- en zeewateraquaria. Voor thermische modellen (T) is alleen zoetwater toegestaan.

Hoe het filter verbinden met een Wi-Fi-netwerk?

Het model Professionel 5e 350 (type 2274) heeft Wi-Fi-connectiviteit. Sluit het filter aan, de status-LED knippert wit. Maak op uw apparaat verbinding met het netwerk EHEIM Filter XXXXXXXX met behulp van de beveiligingssleutel (Key) op het etiket van het filter. Open vervolgens een browser op http://192.168.1.1 voor de eerste configuratie.

Wat te doen als de priming niet werkt?

Controleer of de voorfilterklep niet vervuild is en goed sluit. Als het voorfilter gevuld is met water, leeg het dan voor het primen. De terugslagklep (vlotter) kan vervuild of defect zijn; reinig of vervang deze (zie hoofdstuk 8.3).

GEBRUIKSAANWIJZING Professionel 4+ 250 EHEIM

nl Gebruiksaanwijzing

sv Bruksanvisning

no Bruksanvisning

fi Käyttöohje

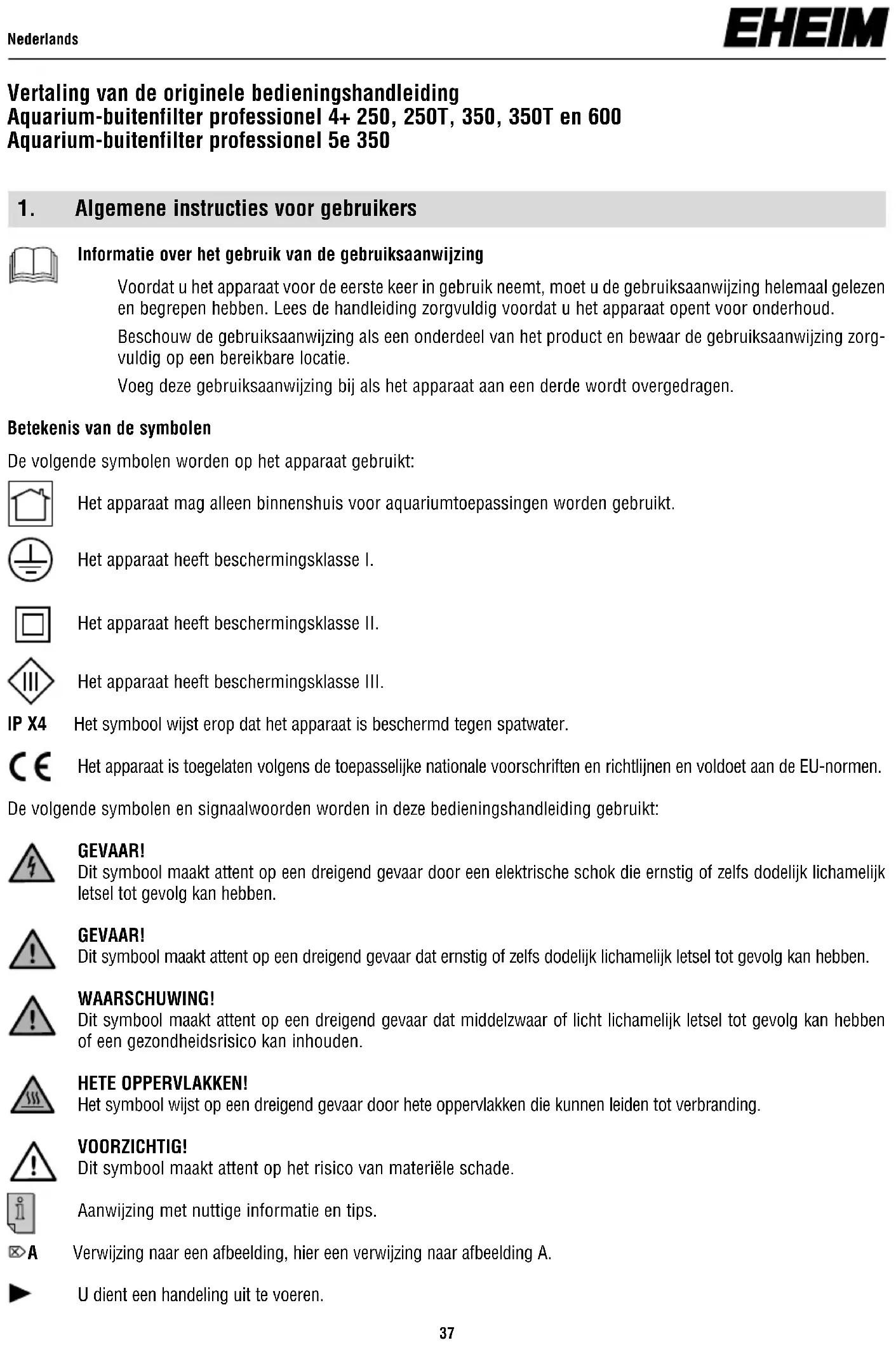

Vertaling van de originele bedieningshandleiding

Aquarium-buitenfilter professionel 4+ 250, 250T, 350, 350T en 600

Aquarium-buitenfilter professionel 5e 350

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben. Lees de handleiding zorgvuldig voordat u het apparaat opent voor onderhoud.

Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.

Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

Het apparaat heeft beschermingsklasse I.

Het apparaat heeft beschermingsklasse II.

Het apparaat heeft beschermingsklasse III.

IP X4 Het symbool wijst erop dat het apparaat is beschermd tegen spatwater.

CE Het apparaat is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

HETE OPPERVLAKKEN!

Het symbool wijst op een dreigend gevaar door hete oppervlakken die kunnen leiden tot verbranding.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

Aquarium buitenfilter professione 4+ 250, 350 en 600 (types 2271, 2273 en 2275)

Aquarium buitenfilter professione 4+ 350 (Typ 2274)

• Voor het reinigen van aquariumwater van zoet- en zoutwateraquaria.
• binnen
• met inachtneming van de technische gegevens

Aquarium buitenfilter professione 4+ 250T (Typ 2371) und 350T (Typ 2373)

• Voor het reinigen van aquariumwater van zoetwateraquaria.
• binnen
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken.
• De watertemperatuur mag 35°C niet overschrijden.
• Bijtende, licht brandbare, agressieve of explosieve stoffen, levensmiddelen en drinkwater mogen niet worden gepompt.
• nooit laten lopen zonder dat er water doorheen stroomt.

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Houd de verpakking en kleine onderdelen van het apparaat buiten het bereik van kinderen of van personen, die zich niet bewust zijn van hun handelingen, omdat dit tot gevaren kan leiden (verstikkingsgevaar!). Van dieren verwijderd houden.
• Alleen voor EU-landen:

Dit apparaat kan worden gebruikt door kinderen vanaf 3 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat. Kinderen moeten onder toezicht staan zodat ze niet met het apparaat spelen.

• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Gebruik het apparaat niet als het niet goed functioneert of als het beschadigd is.
• Gebruik het apparaat nooit met een beschadigd netsnoer.
• Het netsnoer van de apparaat kan niet worden vervangen. Dank de apparaat af als het snoer beschadigd is.

• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
• Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.
• Bescherm het netsnoer tegen hitte, olie en scherpe randen.
• Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.
• Voer nooit technische wijzigingen aan het apparaat uit.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een gemeten lekstroom van maximaal 30 mA. Informeer bij uw elektriciteitsexpert.
• Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.
• Bescherm het stopcontact en de stekker tegen vocht. Het wordt aangeraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.
• De elektrische gegevens van het apparaat moeten overeenstemmen met de gegevens van het elektriciteitsnet. U vindt deze gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.
• Het apparaat type 2274 mag alleen met de meegeleverde voeding worden gebruikt. Bij vervanging moet de originele EHEIM voeding art. nr. 7212538 worden gebruikt.

POWER SUPPLY CORD DRIP LOOP AC/DC ADAPTER ACUARUM TAX

Enkel voor de professionel externe filter 4+ 250T (Type 2371) en 350T (Type 2373)

• Verbrandingsgevaar! Het apparaat is tijdens en direct na het gebruik zeer heet, Raak nooit hete onderdelen of de verwarmingseenheid (38) aan!
• Gebruik de verwarming nooit droog. BRANDGEVAAR!

4. Overzicht onderdelen (Zie I)

1. Filtermat (blauw) 2. Afdichting voorfilter 3. Voorfilterklep 4. Voorfilter 5. Afdekzeef 6. Filtervlies (wit) 7. Filterinzetstukken 8. Vergrendelclips 9. Filterpot 10. Rubberbuffer 11. Slangbeveiliging 12. Blokkeerhendel 13. Veiligheidsadapter 14. Klem 15. Drijver 16. Aanzuighulp 17. Pompkop 18. Range Xtender draaiknop 19. Adaptervergrendeling 20. StatusLED (professionel 5e - 350 type 2274) 21. Profielafdichting 22. Pomprad 23. Pompdeksel 24. Slangen 25. Uitloopbocht 26. Sproeierbuis 27. Aanzuigbuis 28. Zuiger met klembeugel 29. Aanzuigkorf 30. Trafo (alleen bij professionel 5e - 350 type 2274) 31. Snoer

5. Aansluiting en ingebruikname (Filter)

1. Hendel (12) op adapter op „OFF“ zetten en op adaptervergrendelingsknop (19) drukken totdat de veiligheidsadapter (13) loskomt. 2. Vergrendelingsclips (8) openen door aan de onderzijde van de clips te trekken. 3. Pompkop (17) verwijderen. 4. Alle inzetstukken (7) verwijderen. Let op: Filterinzetstukken niet te vol doen, omdat deze anders niet meer goed passen. 5. Filterinzetstukken med EHEIM filtermassa vullen. 6. Gevulde filterinzetstukken met water spoelen.

Aanwijzing: eenvoudigere reiniging met EASY CLEAN functie.

1. Gevuld filterelement met afdekrooster (5) sluiten. 8. Inzetstuk filter schudden. Met alle filterelementen herha- len. Attentie: wit filtervlies in het bovenste filterelement leggen en met afdekrooster sluiten. 9. Filterelementen in de volgende volgorde opnieuw in het filterreservoir zetten (9):

Bij professionel 4+ - 250 (type 2271) en 250 T (type 2371): 1. Filterlement met EHEIM MECH pro. 2. Filterelement met EHEIM SUBSTRAT pro, wit vlies en afdekrooster.

Bij professionel 4+ - 350 (type 2273), 350 T (type 2373) en professionel 5e - 350 (Typ 2274): 1. Filterelement met EHEIM MECH pro. 2. Filterelement met EHEIM bioMECH. 3. Filterelement met EHEIM SUBSTRAT pro, wit vlies en afdekrooster.

Bij professionel 4+ - 600 (type 2275): 1. Filterelement met EHEIM MECH pro. 2. Filterelement met EHEIM MECHpro. 3. Filterelement met EHEIM bioMECH. 4. Filterelement met EHEIM SUBSTRAT pro, wit vlies en afdekrooster.

1. Voorfilter (4) met blauwe filtermat (1) plaatsen (op aansluitstomp zetten → pijlen). 11. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelingsclips (8) sluiten.

Aanwijzing: Alleen originele slangen van EHEIM gebruiken.

1. Voorgemonteerde slangaccessoires (zie II) aan aquarium bevestigen. 13. Slangen (23) op gewenste lengte afsnijden en op accessoire steken. 14. Slangen (24) tot aan de aanslag op de veiligheidsadapter (13) schuiven. 15. Slangbeveiliging (11) aanbrengen. 16. Veiligheidsadapter (13) in de pompkop (17) schuiven totdat deze hoorbaar vastklikt. 17. Hendel (12) op „ON“ zetten. 18. Erop letten dat de sproeierbuis (26) boven het wateroppervlak blijft. 19. Meerdere malen snel na elkaar op de aanzuighulp (16) drukken totdat de filterpot (10) zichzelf vult met water (het voorfilter mag geen water bevatten!). 20. Netdeel (30) op pompkop (17) steken (alleen bij professionel 5e - 350 type 2274). 21. Filter-netkabel (31) insteken. LET OP: pas als de watercirculatie ingesteld is en het filter water aantrekt, de verhitter door het insteken van de stekker van de verhitter activeren. 22. Voor het ontluchten van het aanzuighulpstuk (16) nogmaals 1 tot 2 keer drukken en doucheslang (26) in de gewenste positie schuiven.

6. Operatie (alleen bij professionel 5e 350, type 2274)

Systeemvereisten

Eindapparaten met WiFi-ondersteuning (smartphone, tablet, notebook, enz.).

6.1 Netwerk creëren

- Status-LED (20) knippert wit: Netwerk van het toestel wordt aangemaakt.

- Status-LED brandt blauw: Apparaat heeft netwerk aangemaakt.

6.2 Verbinding maken met Wi-Fi-netwerk

Open de netwerkinstellingen van uw eindapparaat (smartphone, tablet, notebook enz.). Sluit uw eindapparaat aan op het WiFi-netwerk van het apparaat (SSID) EHEIM Filter XXXXXXXX. Voer de netwerkbeveiligingssleutel (Key) in.

U vindt het label met de SSID en de netwerkbeveiligingssleutel op de motorkap van het filter of scan de QR-code 1 om de verbinding tot stand te brengen.

Open uw webbrowser en voer het volgende webadres in: http://192.168.1.1

U kunt ook de QR-code 2 (zie label) gebruiken om de webpagina in de browser te openen.

6.4 Eerste configuratie

Selecteer de gewenste taal in de taalkiezer en volg de instructies voor de eerste configuratie.

Reset

Raak het aanraakveld onder de status-LED (20) gedurende ca. 8-10 seconden met een vinger aan, totdat de status-LED van kleur verandert. Als de status-LED groen oplicht, is de reset voltooid en maakt het apparaat zijn netwerk opnieuw aan.netwerkbeveiligingssleutel (Key) en QR-code 1 zijn ongeldig. Verbinding met het netwerk is mogelijk zonder de netwerkbeveiligingssleutel.

Betekenis Status-LED (20)

• Status-LED knippert wit: Netwerk wordt aangemaakt.
• Status-LED brandt blauw: Apparaat heeft netwerk gemaakt en is klaar voor gebruik.
• Status LED brandt groen: Apparaat is verbonden met een ander EHEIMdigital apparaat.

7. Thermofilter professionel 4+ - 250 T (Typ 2371) / 350 T (Typ 2373), Zie III

Alleen thermofilter: 33. Controlelamp („AAN“ / „UIT“) 34. LED-weergave in Celsius (°C) 35. Statusweergave theoretische temperatuur in Celsius (°C) 36. Bedieningstoets 37. Weergave in Fahrenheit (°F) 38. Verwarmingsspiraal.

Instelbereik gewenste temperatuur	18° – 34°C 64° – 93°F
Fabrieksinstelling gewenste temperatuur	24°C / 75°F
Fabrieksinstelling temperatuureenheid	Celsius (C) / Fahrenheit (F)
Schakelhysteresis	± 1°C
Krachontneming	210 W
Spanning	zie typeplaatje op de bodem van het reservoir

7.1 Bedrijf

A Controlelamp (33) licht niet op = verwarmer uit.
B Controlelamp (33) licht op = verwarmer warmt op.

7.2 Weergavemodus

C De reële temperatur wordt getoond. Het display licht op, statusweergave theoretische temperatuur (35) is uit. Door 1x op de bedieningstoets (36) te drukken wordt de opgeslagen theoretische temperatuur aangegeven. De status-weergave theoretische temperatuur (35) licht op. Het display gaat na 5 sec. terug naar de reële temperatuur.

7.3 Instelmodus theoretische temperatuur

Fabrieksinstelling van de theoretische temperatuur = 24°C (75°F).

Temperatuurinstelling:

D De bedieningstoets (36) ca. 3 sec. ingedrukt houden. De theoretische temperatuur knippert (de temperatuurindicatie (34) en de statusweergave theoretische temperatuur (35) knipperen).

E De gewenste theoretische temperatuur instellen door de bedieningstoets kort in te drukken. 1 x indrukken = verhoging met 1°C (2°F). Wanneer de maximale instellingswaarde 34°C (93°F) bereikt is begint het display weer bij 18°C (64°F).

F Is de gewenste theoretische temperatuur ingesteld dan moet gewacht worden tot het display weer knippert. Daarna de bedieningstoets (36) ca. 3 sec. ingedrukt houden om de gewenste theoretische temperatuur op te slann. Na 15 sec. zonder invoer gaat het display terug naar de weergavemodus en blijft de vorige instelling behouden (kinderveiligheid).

7.4 Systeemmeldingen

De controlelamp licht op. De reële en de theoretische temperatuur worden afwisselend getoond.

De controlelamp is uit. De reële en de theoretische temperatuur worden afwisselend getoond.

De ingestelde theoretische temperatuur ligt meer dan 2°C boven de watertemperatuur.

De ingestelde theoretische temperatuur ligt meer dan 2°C onder de watertemperatuur.

- De ingestelde watertemperatuur is nog niet bereikt (kan tot 24 uur duren).

- Het watervolume is te groot. De omgevingstemperatuur verhogen en/of het watervolume verlagen.

- De temperatuur van het aquariumwater verlagen door kouder zuiver water, koelaccu's, e.d.

- De omgevingstemperatuur verlagen. De verwarming kan niet koelen.

8 Onderhoud en verzorging

Opt het bedieningspaneel wordt aangegeven wanneer de filter moeten worden gereinigt.

• Bij verminderte filtercapaciteit onderhoudswerkzaamheden (ongeveer elke 3 tot 6 maanden) uitvoeren.
• Eerst voorfilter reinigen (8.1).
• Als reiniging voorfilter onvoldoende is: Alle filterinzetstukken reinigen (Hoofdreiniging 8.2).
• Als hoofdreiniging onvoldoende is: Pompkamer reinigen (8.3).

8.1 Voorfilter reinigen

Aanwijzing: Blauwe filtermat na 3 maal reiniging vervangen.

1. Netsnoer (31) loskoppelen. 2. Veiligheidsadapter (13) en pompkop (17) demonteren (Hoofdstuk 5, Stap 1 - 3). 3. Voorfilter (4) verwijderen. 4. Blauwe filtermat (1) verwijderen. 5. Blauwe filtermat (1) onder stromend, lauwwarm water afspoelen (indien nodig vervangen). 6. Voorfilter (4) leegmaken en uitspoelen. 7. Blauwe filtermat (1) in het voorfilter (4) plaatsen. 8. Voorfilter (3) met blauwe filtermat (1) plaatsen (op aansluitstomp zetten → pijlen). 9. Afdichtingen kontroleren, eventueel reinigen en inspuiten met EHEIM-onderhoudsspray (nr. 4001000). 10. Voorfilterklep (3) moet vrij kunnen bewegen. 11. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelclip (8) sluiten. 12. Filtersysteem in gebruik nemen (Hoofdstuk 5, Stap 16 - 22).

8.2 Hoofdreiniging

1. Netsnoer (31) loskoppelen. 2. Veiligheidsadapter (13) en pompkop (17) demonteren (Hoofdstuk 5, Stap 1 - 3). 3. Voorfilter (4), filterelement met afdekrooster (5) en wit filtervlies (6) verwijderen. Wit filtervlies (6) bij elke reiniging vervangen. 4. Alle filterinzetstukken verwijderen. 5. Filterinzetstukken (7) en filtermassa's met water spoelen totdat er geen vervuiling meer zichtbaar is (zie EASY CLEAN functie, hoofdstuk 5, stap 7 + 8). 6. Filterpot (9) leegmaken.

Aanwijzing: Stappen 7 en 8 alleen bij elke derde of vierde hoofdreiniging uitvoeren. Door het mengen van gebruikte en nieuwe substraatmassa blijven de benodigde bacterieculturen behouden.

Let op: Filterinzetstukken niet te vol doen, omdat deze anders niet meer goed passen.

1. Een derde van het gebruikte EHEIM SUBSTRAT pro en EHEIM bioMECH in het filterinzetstuk laten. 8. Twee derde EHEIM SUBSTRAT pro en EHEIM bio MECH bijvullen. 9. EHEIM MECH pro zo nodig volledig vervangen. 10. Alle filters en filterinzetstukken terugplaatsen (Hoofdstuk 5, Stap 7 - 9). 12. Voorfilter (3) met blauwe filtermat (1) plaatsen (op aansluitstomp zetten → pijlen). 13. Voorfilterklep (3) moet vrij kunnen bewegen. 14. Afdichtingen kontroleren, eventueel reinigen en inspuiten met EHEIM-onderhoudsspray (nr. 4001000). 11. Slangsysteem reinigen met EHEIM universele reinigingsborstel (nr. 4006570). 15. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelclips (8) sluiten. 16. Filtersysteem in gebruik nemen (Hoofdstuk 5, Stap 16 - 22).

8.3 Pompkamer reinigen

Let op: De keramische as kan breken. Voorzichtig reinigen!

1. Veiligheidsadapter (13) en pompkop (17) verwijderen (Hoofdstuk 5, Stap 1 - 3). 2. Pompdeksel (23) draaien en verwijderen. 3. Pomrad (22) demonteren. 4. Pompkamer, pompdeksel, pomprad en smeerkanaal reinigen met EHEIM-reinigingsset (nr. 4009560). 5. Pomprad (22) moet schoon zijn en vrij kunnen bewegen (pijlen). Op inbouwstand van keramische huls (a) letten (alleen bij professionel 5e - 350 type 2274). 6. Pomprad (22) in pompkamer plaatsen. 7. Pompkamer met pompdeksel (23) sluiten. Op uitsparing en nokje letten (pijlen). 8. Klem (14) en drijver (15) aan bovenzijde van pompkop (17) demonteren en reinigen. 9. Terugslagklep (14/15) plaatsen (op inbouwpositie letten). Drijver (15) moet vrij kunnen bewegen. 10. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelclips (8) sluiten. 11. Filtersysteem in bedrijf nemen (Hoofdstuk 5, Stap 16 - 22).

9 Wat te doen indien . . .

... Bovenste gedeelte van de filter kan niet worden gesloten?

Oorzaak	Oplossing
Verkeerde inbouwpositie van de filterinzetstukken.	Filterinzetstukken en voorfilter zo plaatsen, dat ze in een rechte lijn boven elkaar liggen.
Filterinzetstukken overmatig gevuld.	Filterinzetstukken niet overmatig vullen.Eventueel de tegen elkaar botsende oppervlakken reinigen.
Profielafdichting niet juist gemonteerd.	Afdichting correct in de aanwezige uitsparing plaatsen, op beschadigingen letten en eventueel vervangen.

... Filter op het bovenste gedeelte lekt?

Oorzaak	Oplossing
Sluitclips niet juist gesloten.	Alle sluitclips juist sluiten.
Afsluitvlakken of profielafdichting vuil.	Afsluitvlakken reinigen en licht inspuiten met EHEIM-siliconenvetspray (nr. 4001000).
Profielafdichting niet juist gemonteerd.	Afdichting correct in de aanwezige uitsparing plaatsen, op beschadigingen letten en eventueel vervangen.

... Aanzuighulp werkt niet?

Oorzaak	Oplossing
Voorfilterklep in voorfilter niet gesloten.	Gebied van voorfilterklep controleren op vervuiling en reinigen.Voorfilterklep moet vrij kunnen bewegen (zie Hoofdstuk 8.2, Stap 13).
Voorfilter is gevuld met water.	Voorfilter leegmaken en aanzuigproces herhalen.Het aanzuigen werkt alleen bij een lege voorfilter!
Terugslagklep vervuild/defect	Terugslagklep reinigen of eventueel vervangen (zie Hoofdstuk 8.3).

...Pomp loopt niet?

Oorzaak	Oplossing
Geen netvoeding.	Stekker insteken.
As gebroken.	As vervangen (onderdelenlijst).
Pomprad ontbreekt of wordt geblokkeerd door grind, slakkenhuisjes e.a.	Pomprad plaatsen, pompkamer reinigen.

... Filtercapaciteit is sterk gedaald?

Oorzaak	Oplossing
Hendelstand adapter niet correct.	Hendelstand controleren en corrigeren.
Adapter vuil.	Adapter wegnemen; sluithendel openen en de openingen reinigen met de EHEIM reinigingsborstel (nr. 4005570).
Slangen vernauwd.	Slangen controleren op knikken en sterke doorsnedevernauwingen.
Slangen vuil.	Slangen regelmatig reinigen; d.w.z. EHEIM universele reinigingsborstel (nr. 4005570) door de zuigleidingen en drukleiding of aanzuigbuizen en sproeierbuis halen.
Aanzuigkorf verstopt, filtermassa's sterk vervuild.Filtermassa's erg vuil.	Grof vuil verwijderen, filterkorf reinigen.Filtermassa's schoonmaken, eventueel vernieuwen.Reinig de filtermassa's grondig volgens hoofdstuk 8.
Filtermassa's in filterzak afgevuld.	Filtermedia die lang meegaan nooit in filterzak of nylonkousen afvullen.Dit leidt binnen zeer korte tijd tot een extreem vermogensverlies van de pomp.
Filtermassa niet juist gereinigd.	Filtermassa bij reiniging uit de filtermassakorf halen en schoonspoelen met lauw water.
Verkeerde filtermassa-opbouw.	Filtermassa-opbouw controleren op de door ons aanbevolen filtratie in lagen.Onderste filterinzetstuk tot vlak onder de rand vullen met EHEIM MECH.De twee andere filtermandjes eveneens tot vlak onder de rand vullen met EHEIM SUBSTRATpro.Wit filtervlies nooit onder de beugel leggen.
Filtervlies niet vervangen.Pomp vuil.	Filtervlies 2616805 moet bij iedere reinigingsbeurt vervangen worden.Pompkamer, koelen smeerkanaal reinigen met EHEIM reinigingsborstelset (nr. 4009570) (zie hoofdstuk „Onderhoud en verzorging“).
Waterkringloop niet juist tot stand gebracht.	Filter door middel van aanzuigen (zoals beschreven in handleiding) in werking stellen. Tijdens het vullen moet de retourleiding (drukzijde) zich boven het wateroppervlak bevinden, zodat het apparaat optimaal ontlucht.
Te veel accessoires op het slangsysteem geïnstalleerd.	Aangesloten accessoires verminderen het filtervermogen.Extra accessoires ( CO_2 , UV) verwijderen of via een aparte waterkringloop aansturen.

... er lucht in het filter zit?

Oorzaak	Oplossing
Plaats van het filter.	De bovenkant van de pompkop moet min. 10 cm onder het wateroppervlak liggen. De pompkop kan beter onder het aquarium worden gezet.
Lucht wordt via slangen aangezogen.	Slangverbinding controleren op goede bevestiging, slangen eventueel vervangen.
Extra luchttoevoer (membraanpomp).	Uitstromer niet in de buurt van de aanzuigbuis installeren.
Filtermassa’s vervuild.	Filtermassa’s reinigen.
Filtermassa’s in perlonzak of nylonkous.	Filtermedia die lang meegaan nooit in perlonzak of nylonkousen af-vullen. Dit leidt binnen zeer korte tijd tot een extreem vermogensverlies van de pomp.

... de pomp veel lawaai maakt?

Oorzaak	Oplossing
Keramische huls niet of op onjuist wijze geplaatst.	Keramische huls op juiste wijze plaatsen of eventueel vervangen.(alleen bij professionel 5e - 350 type 2274).
Keramische as gebroken.	Keramische as vervangen.

10 Buitengebruikstelling en verwijdering

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.
