GEBRUIKSAANWIJZING SYDB400 Sygonix

7. Meest recente gebruiksaanwijzing .....................................86

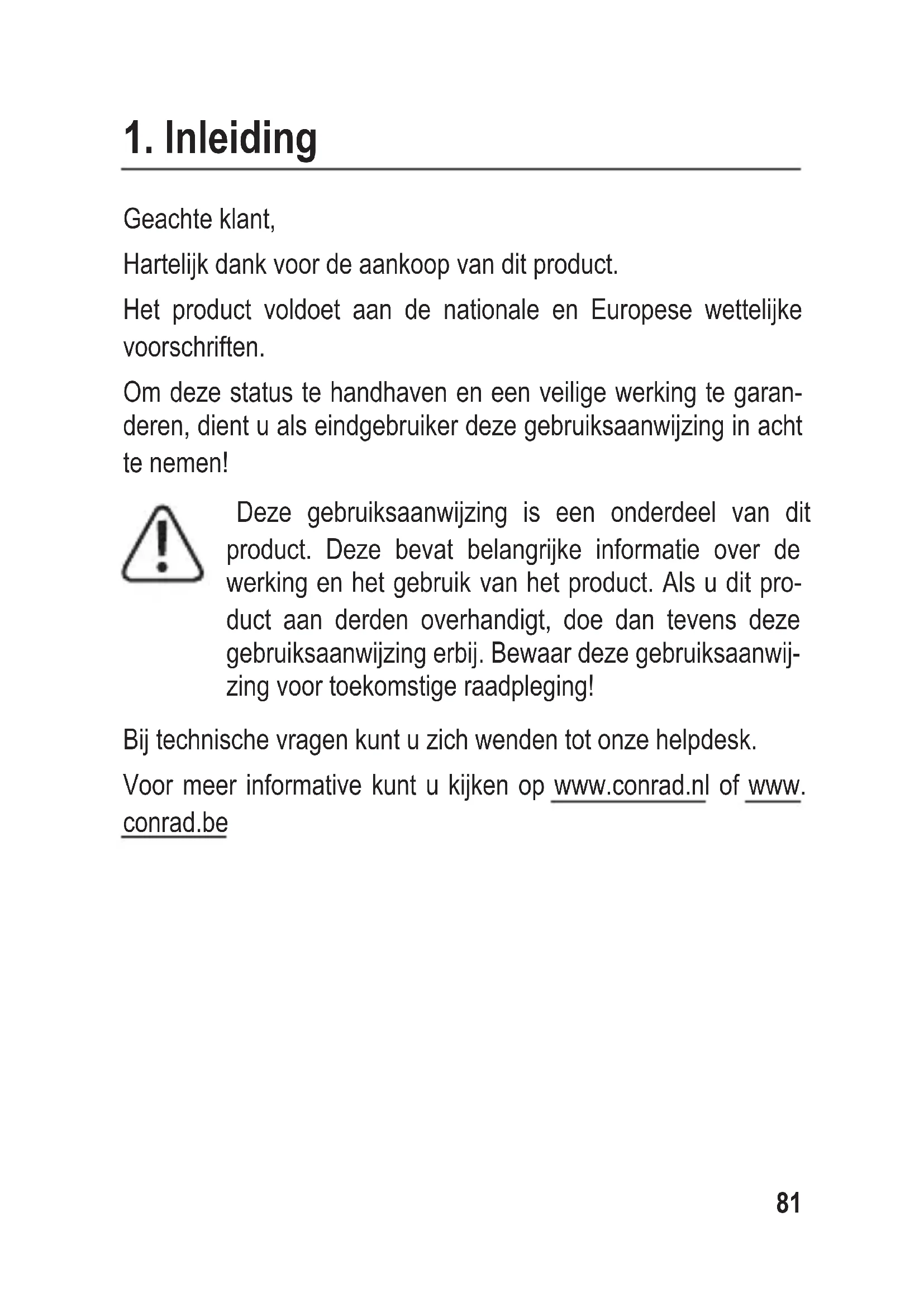

Geachte klant, Hartelijk dank voor de aankoop van dit product. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Om deze status te handhaven en een veilige werking te garan- deren, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen! Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werking en het gebruik van het product. Als u dit pro- duct aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwij- zing voor toekomstige raadpleging! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www. conrad.be

812. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok. Het symbool met het uitroepteken in een driehoek wijst op belangrijke informatie in deze gebruiksaanwijzing. Lees deze informatie altijd aandachtig door. Het pijl-symbool duidt op speciale informatie en advies voor het gebruik. Lees de gebruiksaanwijzing aandachtig door.

Dit product is bestemd voor gebruik als deurbelcamera. Als de deurbel wordt gebruikt, wordt er een pushmelding naar een mo- biel apparaat gestuurd en u kunt de beller zien en spreken. Bewegingssensoren kunnen worden ingesteld om meldingen en opnames te activeren wanneer er beweging binnen het bereik wordt gedetecteerd. De camera is uitgerust met een lowlight-camera die in staat is om zwart-wit beelden op te nemen in totale duisternis. Het apparaat wordt via wi aangesloten op een 2,4 GHz WLAN-netwerk en wordt gevoed door de bijgeleverde adapter. De applicatie kan worden gedownload via de App Store of Google Play

Store. Het product heeft een IP54-beschermingsgraad die bescherming biedt tegen stof en lichte regen. Bij gebruik buitenshuis moet de ca- mera in een beschutte omgeving worden gemonteerd. De bijgele- verde netvoedingsadapter is niet IP-gekeurd en moet naar een bin- nenstopcontact of een weerbestendig stopcontact worden geleid. Vanwege veiligheids- en goedkeuringsredenen mag u niets aan dit apparaat veranderen. Als het product voor andere doelein- den wordt gebruikt dan hierboven beschreven, kan het product worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schokken of andere gevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden overhandigd. Alle bedrijfs- en productnamen zijn handelsmerken van de betref- fende eigenaren. Alle rechten voorbehouden.

834. Privacy en bewaking

• Het is de verantwoordelijkheid van de gebruiker om bewust te zijn van alle toepasbare wetten en regelgevingen die het ge- bruik van camera's verbieden of beperken en om te voldoen aan de toepasbare wetten en regelgevingen.

• Opname en circulatie van een afbeelding van een individu kan een inbreuk op diens privacy vormen waarvoor u aan- sprakelijk kunt worden gesteld.

• Vraag om toestemming voordat u individuen lmt, voorname- lijk wanneer u uw opnames wilt bewaren en/of afbeeldingen op het internet of andere media wilt circuleren.

• Verspreid geen beeldmateriaal wat de reputatie of waardig- heid van iemand kan ondermijnen.

• Het is in uw land mogelijk wettelijk vereist om een waarschu- wing te tonen wanneer u bewakingscamera’s rondom uw huis gebruikt. Het is in dit soort gevallen belangrijk om een waarschuwingssticker aan te brengen in het gebied van de camera.

• U dient bewakingscamera’s nooit op openbare plekken te richten en video-opnames mogen personen op openbare plekken niet identiceren.

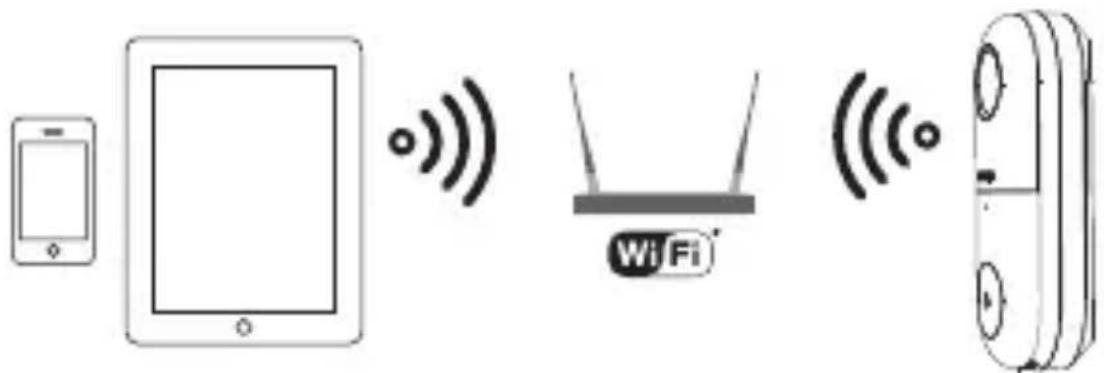

Toegang tot de camera met behulp van de app en een compatibele mobiele telefoon of tablet. Houd het wachtwoord voor uw wi-router bij de hand. Verbind de mobiele telefoon of het tablet met hetzelfde wi-netwerk waarmee de camera verbinding maakt. Een app-handleiding is beschikbaar via de URL in het hoofdstuk “7. Meest recente gebruiksaanwijzing” op pagina 83. Compatibele Android

en iOS apps zijn ver- krijgbaar via de betreffende app stores. Zoek naar “Smart Life - Smart Living” en download de app naar uw mobiele apparaat of scan de weergegeven QR-code.

856. Omvang van de levering

• 2x schroef voor beugel

7. Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaan- wijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aan- wijzingen op de website.

868. Eigenschappen en functies

• Eenvoudige installatie

• De behuizing heeft een IP54-beschermingsgraad

• Opname bij weinig licht

• Afspelen van video en screenshots

• Mobiele app “Smart Life - Smart Living”

9. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en neem vooral de veiligheidsinformatie in acht. In- dien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwij- zing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend per- soonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie. 87a) Algemene informatie

• Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslin- geren. Dit kan voor kinderen gevaarlijk speelgoed worden.

• Bescherm het product tegen extreme temperatu- ren, direct zonlicht, krachtige stoten, hoge lucht- vochtigheid, vocht, ontvlambaar gas, stoom en oplosmiddelen.

• Stel het product niet bloot aan mechanische span- ning.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende een langere periode onder slechte omstandigheden is opgeslagen of - onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen. 88• Raadpleeg een expert wanneer u twijfelt over het gebruik, de veiligheid of de aansluiting van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze gebruiks- aanwijzing worden beantwoord, kunt u contact opnemen met onze technische ondersteuning of ander technisch personeel. b) Beschermingsgraad

• Het product heeft een IP54-beschermingsgraad die bescherming biedt tegen stof en spatwater.

• Netvoedingadapter heeft geen IP-bescherming.

• Om de IP-beschermingsgraad te behouden, moet u ervoor zorgen dat de beugel een goede afdich- ting vormt wanneer deze aan het apparaat wordt bevestigd. c) Montage

• Controleer vóór het boren op verborgen draden of leidingen onder het oppervlak die kunnen worden beschadigd of schade kunnen veroorzaken. 89d) Netvoedingadapter

• Het stopcontact dient zich in de buurt van het ap- paraat te bevinden en goed toegankelijk te zijn.

• Gebruik alleen de meegeleverde netvoedings- adapter voor de stroomvoorziening.

• Sluit de netvoedingsadapter uitsluitend aan op een normale contactdoos van het openbare elek- triciteitsnet. Controleer vóór het insteken van de netvoedingsadapter of de op de netvoedingadap- ter aangegeven spanning overeenstemt met de spanning van uw elektriciteitsnet.

• Sluit de netvoedingsadapter niet aan en trek deze niet uit het stopcontact als uw handen nat zijn.

• Haal de netvoedingadapter nooit uit het stopcon- tact door aan de kabel te trekken, maar neem de stekker altijd bij de grepen vast.

• Zorg er tijdens het plaatsen van het product voor dat de kabel niet bekneld raakt, verbogen wordt of door scherpe randen beschadigd wordt.

• Leg kabels altijd zo dat niemand erover kan strui- kelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.

• Haal de netvoedingsadapter om veiligheidsrede- nen uit het stopcontact tijdens een storm. 9010. Bedieningselementen

1 Lens 2 Microfoon 3 Led-indicator 4 Deurbelknop 5 Resetknop 6 MicroUSB-poort: Dit wordt slechts één keer gebruikt tijdens het fabricage- proces. 7 AC-adapteraansluitingen 8 Luidspreker 9 SD-kaartsleuf 9111. Installatie Steek de stekker van de adapter niet in het stopcontact voordat het installatieproces is voltooid. Controleer of de meegeleverde schroef geschikt is voor het oppervlaktemateriaal. Raadpleeg in geval van twij- fel een professionele monteur. a) Locatie De deurbel heeft een IP54-beschermingsgraad die bescherming biedt tegen stof en licht spatwater. De deurbel kan buiten worden geïnstalleerd, maar op een beschutte plaats die beschermd is tegen de elementen. Voordat u gaten boort en het apparaat monteert, moet u rekening houden met de opname- en bewegingsdetectiehoeken van de ca- mera. Zie het gedeelte “16. Technische gegevens” op pagina 97 voor meer informatie.

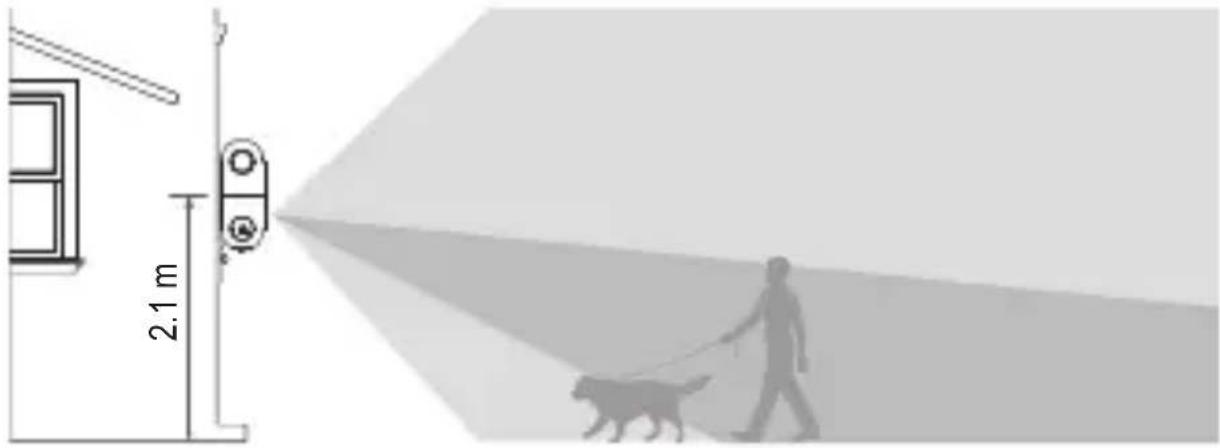

92• Controleer of het apparaat binnen bereik is van uw wi-toe- gangspunt. Gebruik van andere 2,4 GHz-producten, zoals draadloze netwerken en magnetronovens kan interferentie veroorzaken. U hebt mogelijk een draadloze repeater nodig om de verbin- ding te verbeteren. b) Netvoedingadapter De netvoedingsadapter is alleen bestemd voor gebruik binnenshuis. Houd het apparaat uit de buurt van vocht. Als u het apparaat buitenshuis installeert, sluit u de adapter aan op een weerbestendige contactdoos.

• Zoek een stopcontact zo dicht mogelijk bij het apparaat.

• Leid de aansluitkabel naar de plaats waar u de deurbelcamera gaat installeren.

• Om de kabel naar buiten te leiden, leidt u de kabel door een muur achter uw apparaat, via een raam of gat in de wand. Zorg dat u de kabel met clips bevestigd aan de wand of de sponning. 93c) Vlakke beugel

1. Gebruik de gaten in de vlakke beugel als sjabloon voor het

boren. Boor gaten en gebruik indien nodig de pluggen.

2. Bevestig de beugel aan de muur met de meegele-

verde schroeven en let daarbij op het UP-symbool.

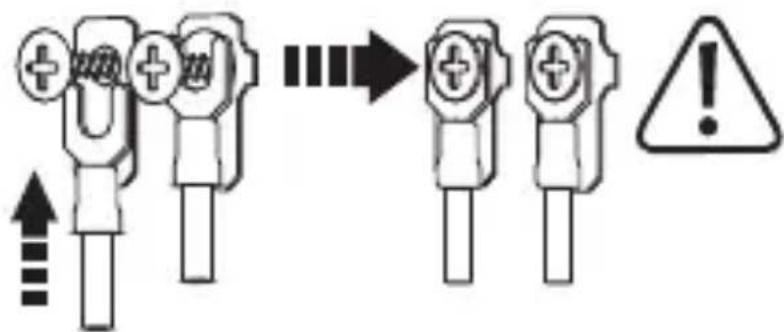

3. Gebruik een kruiskopschroevendraaier om de adapterkabel

aan de connectors te bevestigen (7). De deurbel heeft een ingebouwde gelijkrichter, dus de polariteit is niet belangrijk.

4. Leid de kabel door de kabelsleuf.

5. Bevestig de camera aan de beugel met de kruiskopschroef.

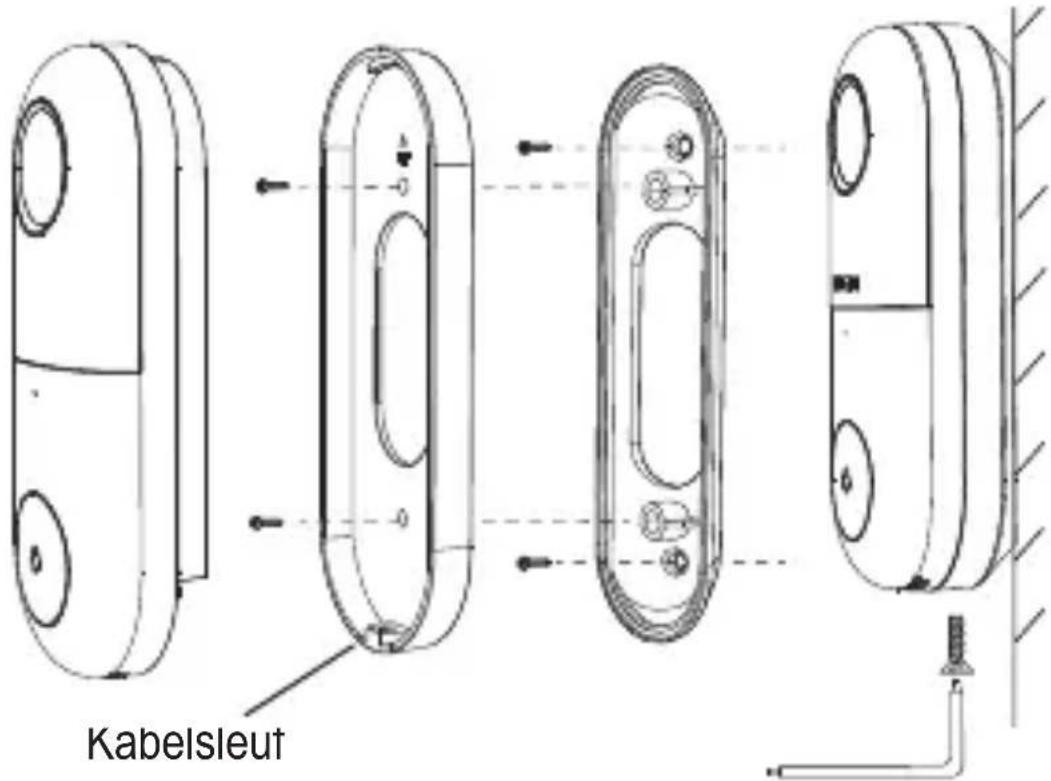

1. Gebruik de gaten op de hoekbeugel als sjabloon voor het bo-

ren. Boor gaten en gebruik indien nodig de pluggen.

2. Maak de hoekbeugel vast aan de muur met de meegeleverde

3. Bevestig de vlakke beugel aan de hoekbeugel en

let daarbij op het symbool UP.

4. Gebruik een kruiskopschroevendraaier om de adapterkabel

aan de connectors te bevestigen (7). De deurbel heeft een ingebouwde gelijkrichter, dus de polariteit is niet belangrijk.

5. Bevestig de camera aan de beugel met de kruiskopschroef.

Kabelsleuf 9512. Gebruik a) Deurbel Druk op de deurbelknop (4) om de deurbel te activeren. U ont- vangt een melding op uw mobiele apparaat als deze gekoppeld is aan de app. Raadpleeg de gebruiksaanwijzing van uw mobiele ap- paraat voor informatie over de meldingsinstellingen. b) Apparaat resetten / koppelmodus in- schakelen Reset de camera als deze niet correct werkt of als u de koppe- lingsmodus wilt inschakelen.

• Steek de meegeleverde pin in de RESET-opening (5).

• Druk de resetknop in totdat u een “klik” voelt en houd deze 5 seconden ingedrukt totdat u een audiosignaal hoort.

• Het indicatielampje (3) knippert rood om aan te geven dat de reset succesvol was en dat de camera nu gekoppeld kan worden. 96c) Statusindicator beschrijving Licht (3) Status Beschrijving Rood Continu aan Camera- of netwerkprobleem. Rood Knipperend Wachten op een wi-verbinding. Blauw Continu aan Camera werkt correct. d) Opname bij weinig licht Plaats de camera niet achter glas. Het infrarode ledlicht kan het beeld overbelichten.

• Het apparaat is voorzien van een sensor die automatisch de “nachtzichtfunctie” activeert wanneer de omgevingsverlich- ting onder een bepaald niveau valt.

• Het licht heeft een bereik van ongeveer 10 m.

• De opgenomen beelden zullen in zwart/wit zijn. e) SD-kaart De microSD-kaart dient te worden geformatteerd met het FAT32-bestandssysteem. Raadpleeg de instructies van uw computersoftware voor informatie over hoe u dit kunt doen. De camera ondersteunt klasse 10 SD-kaarten met een capaciteit van 8 - 128 GB. 97• Steek een kaart in de kaartsleuf (9) in de aangegeven richting. De kaart zal op zijn plek “klikken”.

• Gebruik de punt van uw vinger om uit te werpen totdat u een “klik” voelt en laat vervolgens los. f) Bewegingssensor Wanneer beweging wordt waargenomen, dan zal er een push-alarmnoticatie naar uw mobiele apparaat worden ge- stuurd.

• Met geplaatste microSD: Clips van 60 seconden zullen wor- den opgeslagen.

• Er zijn twee soorten opnamen (gebeurtenis en non-stop). Deze instellingen zijn toegankelijk via de app. De standaard- tijd voor het opnemen van gebeurtenissen is 60 seconden.

• Cloudopslag: Als u zich via de app op deze dienst hebt geabonneerd, wordt de bewegingsgeactiveerde opname opgeslagen op uw cloudopslagaccount. U hebt dan geen SD-kaart. 9813. Onderhoud en reiniging Gebruik in geen enkel geval agressieve schoonmaak- middelen, schoonmaakalcohol of andere chemische oplossingen omdat deze schade toe kunnen brengen aan de behuizing en het product.

• Koppel voor iedere schoonmaakbeurt het product los van de stroombron.

• Reinig het product met een droog, pluisvrij doekje.

14. Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU. De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking: www.conrad.com/downloads Kies een taal door op een vlagsymbool te klikken en voer dan in het zoekveld het bestelnummer van het product in. U kunt de EU-conformiteitsverklaring ver- volgens als PDF-document downloaden. 9915. Verwijdering Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid. Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu‘s die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamel- punt. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• in onze Conrad-lialen

• in de door Conrad gemaakte inzamelpunten

• in de inzamelpunten van de openbare afvalverwerkingsbe- drijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG Voor het verwijderen van persoonsgegevens op het te verwijde- 100ren oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere ver- plichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.
