SYDB400 - Gegensprechanlage Sygonix - Kostenlose Bedienungsanleitung

Produkttyp	WiFi-Türklingel mit Kamera
Marke	Sygonix
Modell	SYDB400
Abmessungen (L x H x T)	45 x 115 x 41 mm
Gewicht	103 g
Stromversorgung	12 V/DC, 1 A (Netzteil inklusive) oder 12-24 V/AC, 1 A
Videoauflösung	Full HD 1920 x 1080 (25 fps)
Nachtsicht	Ja, Infrarot-LED, Reichweite 10 m
Audio	Bidirektional (integriertes Mikrofon und Lautsprecher)
Drahtlose Konnektivität	WiFi 2,4 GHz, IEEE 802.11 b/g/n, max. Reichweite 50 m
Schutzart	IP54 (Schutz gegen Staub und schwaches Spritzwasser)
Bewegungserkennung	Ja, softwarebasiert, Winkel identisch zum Sichtfeld, Reichweite 8 m
Speicher	microSD-Karte (8 bis 128 GB, Klasse 10), Format FAT32
Mobile App	Smart Life – Smart Living für Android 5.0+ und iOS 9.0+
Klingelton	Bis zu 101 dB
Sichtfeld	Horizontal 100°, Vertikal 55°
Installation	Flach- oder Winkelhalterung inklusive, Wandmontage
Packungsinhalt	Kameraklingel, Netzteil, 2 Halterungen, Schrauben, Dübel, Schlüssel, Reset-Stift, Bedienungsanleitung
Wartung	Vor Reinigung vom Netz trennen, trockenes fusselfreies Tuch verwenden, aggressive Mittel vermeiden
Betriebsbedingungen	-20 bis +50 °C, ≤ 90% RH (ohne Kondensation)
WiFi-Frequenz	2,412 - 2,484 GHz
Sendeleistung	< 20 dBm

Häufig gestellte Fragen - SYDB400 Sygonix

Wie installiere ich die Klingel SYDB400?

Überprüfen Sie vor dem Bohren, ob keine Kabel oder Rohre vorhanden sind. Befestigen Sie die gewählte Wandhalterung (flach oder winklig) mit den mitgelieferten Schrauben und Dübeln. Schließen Sie die Stromkabel an die Anschlüsse an (die Polarität spielt keine Rolle). Führen Sie die Kabel durch die Kabeldurchführungen und befestigen Sie dann die Kamera mit der Kreuzschlitzschraube an der Halterung. Schließen Sie das Netzteil an eine wasserdichte Innensteckdose an, wenn sich das Gerät im Freien befindet.

Wie verbinde ich das Gerät mit meinem WLAN?

Laden Sie die App Smart Life – Smart Living auf Ihr Mobilgerät herunter. Stellen Sie sicher, dass Ihr Mobilgerät mit dem 2,4-GHz-WLAN verbunden ist. Befolgen Sie die Anweisungen in der App, um das Gerät hinzuzufügen. Wenn die Kamera rot blinkt, befindet sie sich im Pairing-Modus. Verbinden Sie sich vorübergehend mit dem WLAN der Kamera und konfigurieren Sie dann die Einstellungen in der App.

Was tun, wenn die Kamera nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass das Stromkabel nicht beschädigt ist. Wenn das Gerät immer noch nicht einschaltet, setzen Sie es zurück, indem Sie den Stift in die Reset-Öffnung einführen und 5 Sekunden lang gedrückt halten. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie setze ich das Gerät zurück?

Führen Sie den mitgelieferten Stift in die Öffnung des Reset-Knopfs (5) ein. Drücken Sie, bis Sie ein Klicken spüren, und halten Sie ihn 5 Sekunden lang gedrückt, bis ein akustisches Signal ertönt. Die rote LED blinkt, was den erfolgreichen Reset anzeigt und dass das Gerät bereit für das Pairing ist.

Welche SD-Karte verwenden?

Verwenden Sie eine microSD-Karte der Klasse 10 mit einer Kapazität von 8 bis 128 GB. Die Karte muss im FAT32-Format formatiert sein. Setzen Sie sie in den dafür vorgesehenen Steckplatz (9) ein, bis sie einrastet. Zum Entfernen drücken Sie sie bis zum erneuten Einrasten und lassen dann los.

Wie aktiviere ich die Bewegungserkennung?

Die Bewegungserkennung kann über die App Smart Life – Smart Living konfiguriert werden. Öffnen Sie die Kameraeinstellungen, aktivieren Sie die Erkennung und stellen Sie die Empfindlichkeit ein. Wenn eine Bewegung erkannt wird, wird eine Benachrichtigung auf Ihr Mobilgerät gesendet. Wenn eine SD-Karte eingelegt ist, werden 60-Sekunden-Aufnahmen aufgezeichnet.

Ist das Gerät wasserdicht?

Die Klingel hat die Schutzart IP54 und bietet einen begrenzten Schutz gegen Staub und schwaches Spritzwasser. Sie kann im Freien an einem geschützten Ort installiert werden. Das Netzteil ist nicht IP-zertifiziert und muss an eine Innensteckdose oder eine wasserdichte Anschlussdose angeschlossen werden.

Kann ich die App ohne SD-Karte verwenden?

Ja, Sie können die App ohne SD-Karte verwenden. Die grundlegenden Funktionen (Klingel, bidirektionales Audio, Benachrichtigung) funktionieren. Die lokale Videoaufzeichnung erfordert jedoch eine SD-Karte. Sie können auch über die App einen Cloud-Speicherdienst abonnieren, um Ereignisse aufzuzeichnen.

Wie reinige ich die Kamera?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein trockenes fusselfreies Tuch. Verwenden Sie keine aggressiven Mittel, Isopropylalkohol oder chemische Lösungen, die das Gehäuse beschädigen könnten.

Was tun bei Verbindungsverlust?

Überprüfen Sie, ob Ihr 2,4-GHz-WLAN-Router eingeschaltet ist und das Signal ausreichend ist (max. Reichweite 50 m). Installieren Sie bei Bedarf einen WLAN-Repeater. Setzen Sie die Kamera zurück und wiederholen Sie den Pairing-Vorgang über die App. Stellen Sie sicher, dass Ihr Mobilgerät mit demselben Netzwerk verbunden ist.

BEDIENUNGSANLEITUNG SYDB400 Sygonix

D Bedienungsanleitung SY-DB-400 WLAN-Türklingel mit Kamera Best.-Nr. 2226161 Seite 2 - 27

1. Einführung 4
2. Symbol-Erklärung....5
3. Bestimmungsgemäße Verwendung 6
4. Privatsphäre und Überwachung....7
5. Mobile App....8
6. Lieferumfang ......9
7. Aktuelle Bedienungsanleitungen 9
8. Ausstattung und Funktionen......10
9. Sicherheitshinweise....10

a) Allgemeines....11

b) Schutzklasse....12

c) Montage....12

d) Netzteil 13

1. Bedienelemente ....14
2. Installation .... 15

a) Einsatzort....15

b) Steckdose / Netzteil 16

c) Flachhalterung ....17

d) Winkel- und Flachhalterung .....18

1. Bedienung ....19

a) Türklingel....19
b) Gerät zurücksetzen / Koppelmodus starten....20
c) Statusleuchte Beschreibung .....20
d) Aufnahme bei schlechten Lichtverhältnissen......21
e) SD-Karte 21
f) Bewegungserkennung 22

1. Pflege und Reinigung 22

2. Konformitätserklärung (DOC)......23

3. Entsorgung....24

4. Technische Daten....25

a) Netzteil 25
b) Türklingel....25
c) Drahtlosverbindung....27
d) Anwendersoftware 27

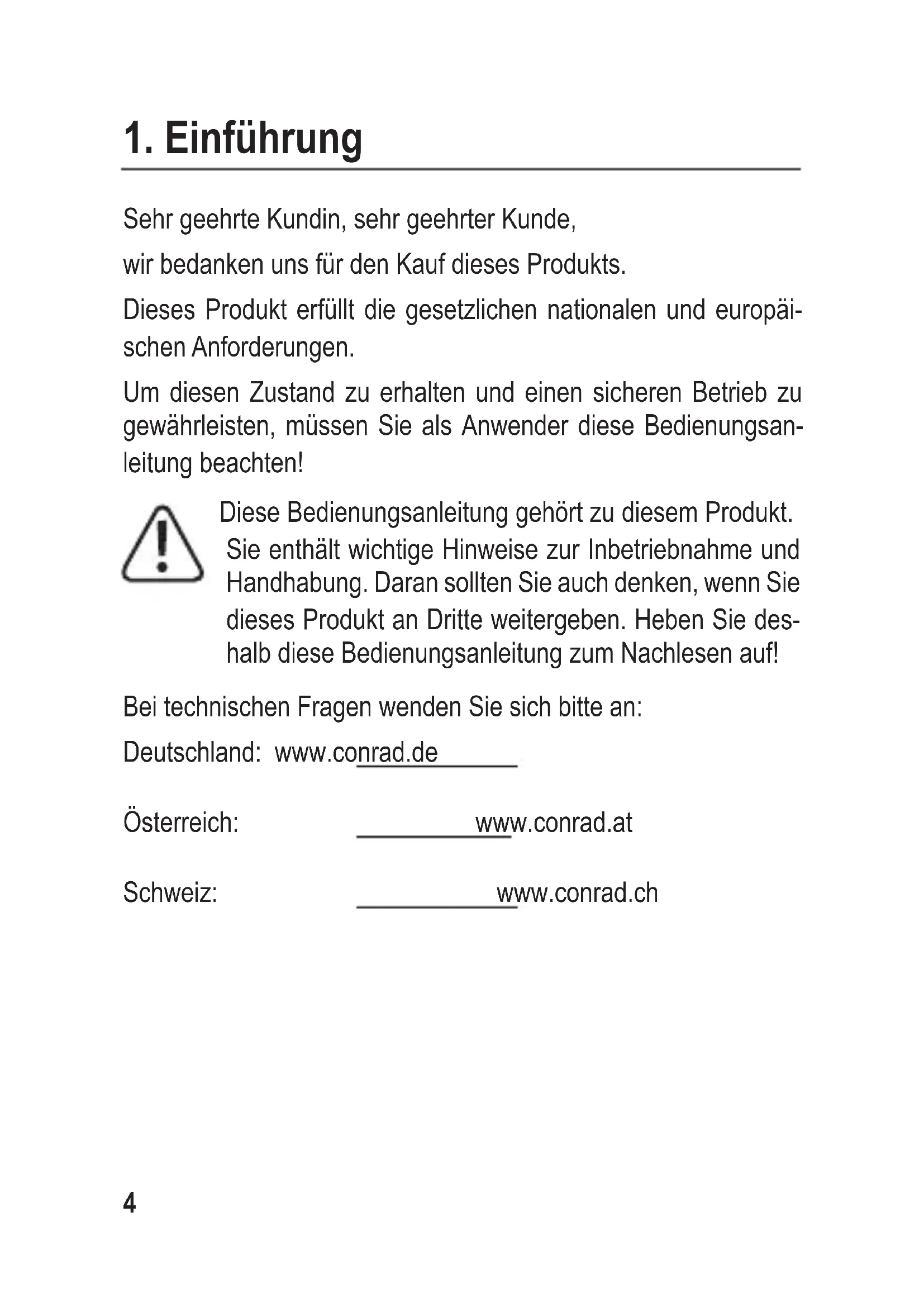

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Beachten Sie die Bedienungsanleitung!

3. Bestimmungsgemäße Verwendung

Das Produkt ist für den Einsatz als Türklingel-Kamera vorgesehen. Beim Betätigen ertönt eine Türglocke und eine Push-Benachrichtigung wird an ein Mobilgerät verschickt, über die Sie den Anrufer sehen und mit ihm sprechen können.

Bewegungsmelder können auf das Auslösen von Benachrichtigungen und Aufzeichnungen eingestellt werden, sobald eine Bewegung im Erfassungsbereich erkannt wird.

Die Kamera ist mit einer Nachtsichtfunktion ausgestattet, die Schwarzweiß-Aufzeichnungen bei totaler Dunkelheit ermöglicht. Das Gerät verbindet sich per WLAN mit einem 2,4 GHz WLAN-Netzwerk und wird über das mitgelieferte Netzteil mit Energie versorgt.

Die Anwendung steht im App Store oder Google Play ^™ Store zum Herunterladen bereit.

Das Produkt verfügt über einen Eindringschutz nach IP54 und bietet begrenzten Schutz gegen Staub und leichten Regen. Bei Außenmontage sollte es in witterungsgeschützten Bereichen angebracht werden. Das mitgelieferte Netzteil ist nicht mit einer Schutzklasse konform und sollte mit einem Anschluss in Gebäuden oder mit einer außentauglichen Steckdose mit Umhausung verbunden werden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden

oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Privatsphäre und Überwachung

• Es liegt in der Verantwortung des Benutzers, sich an alle geltenden Gesetze und Vorschriften zu halten, die die Verwendung von Kameras verbieten oder einschränken, und den geltenden Gesetzen und Vorschriften Folge zu leisten.
  • Die Aufnahme und Verbreitung von Personendarstellungen kann eine Verletzung der Privatsphäre darstellen, für die Sie möglicherweise haftbar gemacht werden.
• Bitten Sie um eine Genehmigung, bevor Sie Personen filmen, insbesondere dann, wenn Sie Ihre Aufnahmen im Internet oder über ein anderes Medium aufbewahren und / oder verbreiten möchten.
• Verbreiten Sie keine abwertenden Bilder oder solche, die den Ruf oder die Würde einer Person schaden, bzw. beeinträchtigen könnten.
• Unter Umständen ist es in Ihrem Land beim Einsatz einer Überwachungskamera auf Ihrem Grundstück gesetzlich vorgeschrieben, einen entsprechenden Warnhinweis anzubringen. In diesem Fall sollte unbedingt ein Aufkleber mit einer

Warnung an einer Stelle vorgesehen werden, die für potenzielle Eindringlinge gut zu sehen ist.

- Auch sollten Sie Kameras nicht auf Bereiche ausrichten, die in öffentliches Gelände hineinreichen. Auf Videoaufzeichnungen dürfen Personen, die sich in öffentlichen Bereichen aufhalten, nicht zu identifizieren sein.

5. Mobile App

Verwenden Sie für den Zugriff auf die Kamera die Anwendung und ein kompatibles Mobiltelefon oder Tablet.

Halten Sie das Kennwort für Ihren Wi-Fi-Router bereit.

Verbinden Sie das Mobiltelefon oder Tablet mit dem- selben WLAN-Netzwerk, mit dem auch die Türklingel verbunden ist.

Eine Bedienungsanleitung für die App ist unter der in Kapitel „7. Aktuelle Bedienungsanleitungen“ on page 9Aktuelle Bedienungsanleitungen“ auf Seite 9 aufgeführten URL erhältlich.

Es sind kompatible Android™- und iOS-Apps in den jeweiligen App-Stores erhältlich. Suchen Sie hierzu nach „Smart Life - Smart Living“ und laden Sie die Anwendung herunter oder scannen Sie den abgebildeten QR-Code.

6. Lieferumfang

• Türklingel-Kamera
• Netzteil
• Flachhalterung
• Winkelhalterung
  • 2 Schrauben für Halterung
  • 3 Befestigungsschrauben

• 3 Dübel
• L-förmiger Schraubenschlüssel (Sternprofil)
- Schraube mit Sternprofil
- Rücksetzstift
- Bedienungsanleitung

7. Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Webseite.

8. Ausstattung und Funktionen

• Leichte Montage
  • Die Kamera ist mit einem Eindringschutz nach IP54 ausgestattet.
  • 1920 x 1080 Full HD
• Bidirektionale Audio-Übertragung
• WLAN mit 2.4 GHz
• Bewegungserkennung
• Aufnahme bei schlechten Lichtverhältnissen
  • Video-Wiedergabe und Screenshots
• Mobile App „Smart Life -- Smart Living“

9. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen, Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie sich in Bezug auf die Arbeitsweise, die Sicherheit oder das Anschließen des Gerätes unsicher sein.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Schutzklasse

• Das Produkt verfügt über einen Eindringschutz nach IP54 und bietet Schutz gegen Staub und Spritzwasser.
  • Das Netzteil verfügt nicht über eine Schutzklasser.
• Zur Wahrung des Eindringschutzes ist darauf zu achten, dass die Halterung bei der Montage am Gerät gut abdichtet.

c) Montage

- Vergewissern Sie sich vor dem Bohren unbedingt, dass unter der Oberfläche keine verdeckten Kabel oder Rohre verlaufen, die beschädigt werden oder Verletzungen herbeiführen könnten.

• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

- Verwenden Sie nur das mitgelieferte Netzteil für die Stromversorgung.

- Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.

- Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.

- Ziehen Sie niemals am Kabel, wenn Sie das Netzteil von der Steckdose trennen. Ziehen Sie immer am Stecker.

- Stellen Sie sicher, dass bei der Einrichtung des Produkts das Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

- Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich darin verfangen kann. Es besteht Verletzungsgefahr.

- Trennen Sie das Netzteil aus Sicherheitsgründen während Gewittern vom Netzstrom.

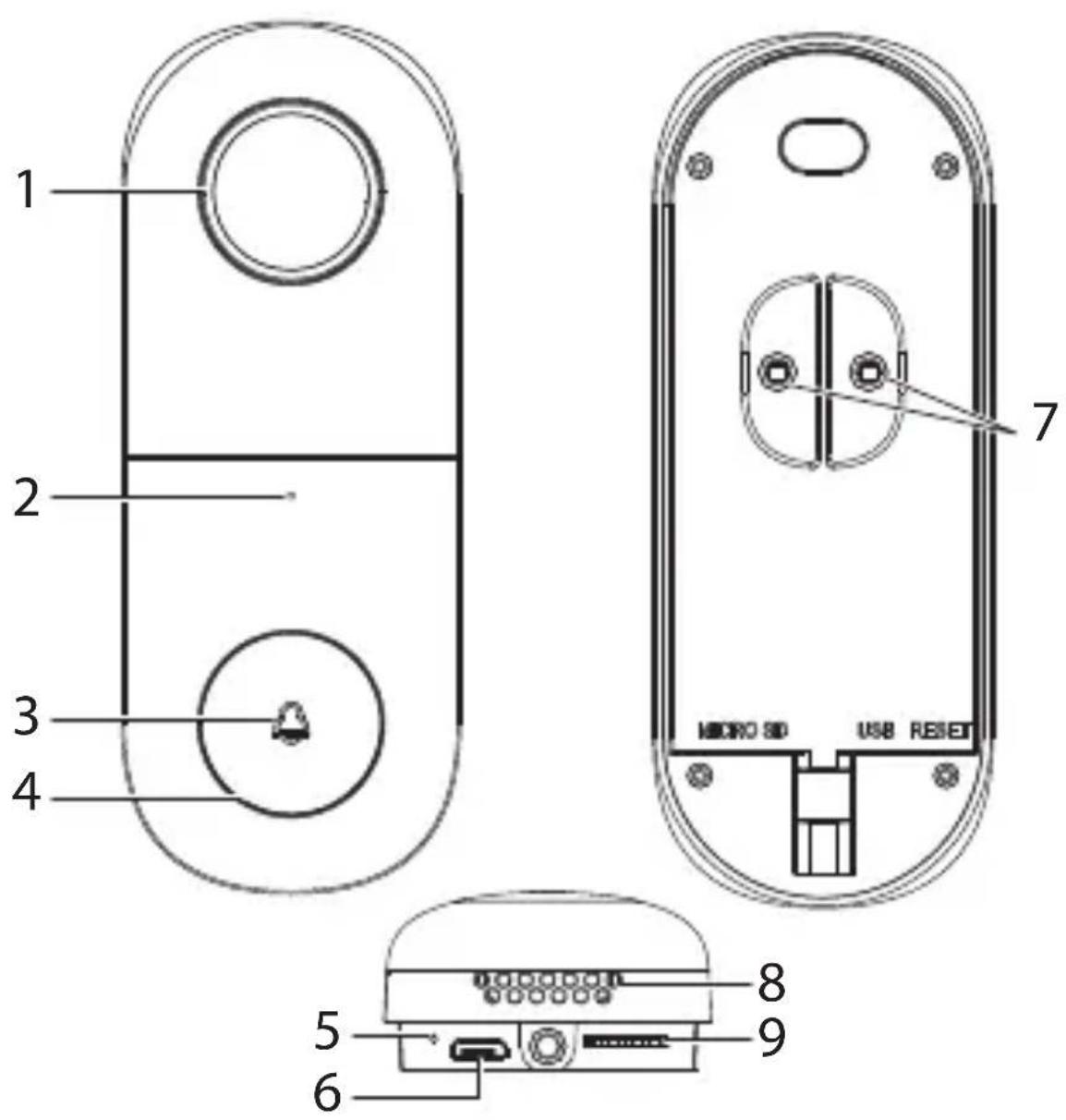

10. Bedienelemente

1 2 3 4 7 MORO 5D USB RESET 8 5 6 9

1 Objektiv
2 Mikrofon
3 Statusleuchte
4 Türklingel-Taster
5 Öffnung für Rücksetzstift

6 Micro-USB Anschluss: Dieser wird nur einmal während des Herstellprozesses verwende.
7 Netzteilanschlüsse
8 Lautsprecher
9 SD-Kartenschacht

11. Installation

Schließen Sie das Netzteil erst an eine Steckdose an, wenn die Installation abgeschlossen ist.

Vergewissern Sie sich, dass die mitgelieferten Schrauben für das Oberflächenmaterial geeignet sind. Wenden Sie sich im Zweifelsfall an einen Fachmann.

a) Einsatzort

Die Türklingel verfügt über einen Eindringschutz nach IP54 und bietet einen begrenzten Schutz gegen Staub und leichtem Spritzwasser. Sie kann im Freien an einer geschützten Stelle montiert werden, wo sie vor äußeren Einwirkungen geschützt ist.

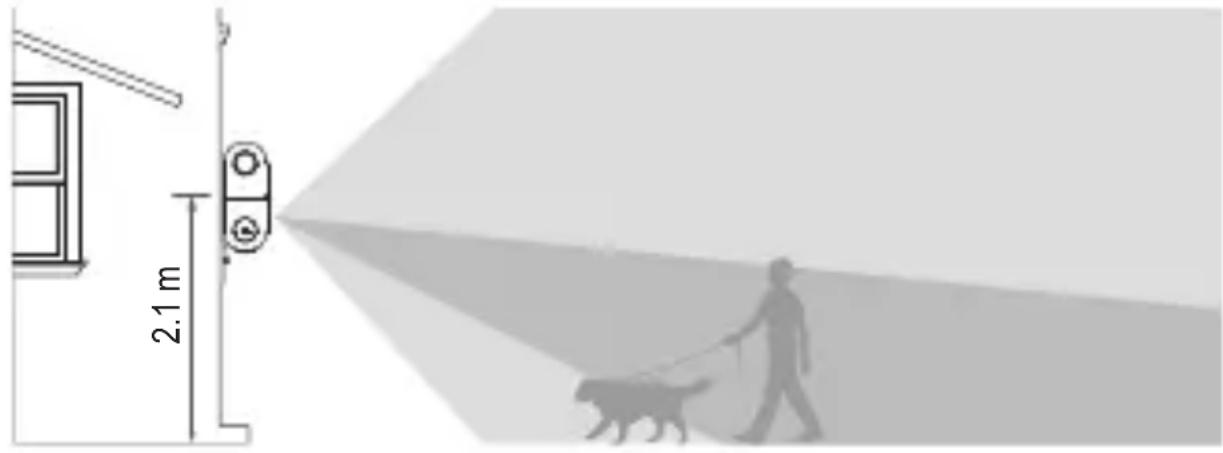

Berücksichtigen Sie vor dem Bohren von Löchern und dem Montieren des Geräts die Aufzeichnungs und Bewegungserkennungswinkel der Kamera. Weitere Informationen dazu finden Sie im Abschnitt „16. Technische Daten“ on page 25 Technische Daten“ auf Seite 24

2.1 m

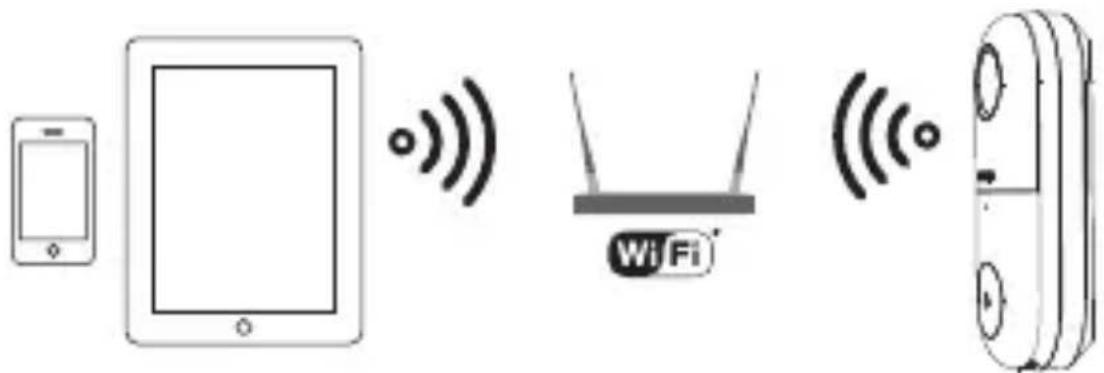

- Achten Sie darauf, dass sich das Gerät in Reichweite Ihres WLAN-Access Point befindet. Bei Verwendung anderer 2,4-GHz-Geräte wie z. B. Drahtlosnetzwerke und Mikrowellenherde können Störungen hervorgerufen werden.

Zur Verbesserung der Verbindung müssen Sie unter Umständen einen WLAN--Repeater einrichten.

b) Steckdose / Netzteil

Das mitgelieferte Netzteil ist für den Gebrauch im Innenbereich ausgelegt. Schützen Sie es vor Wasser und feuchten Umgebungen.

Bei Installation des Geräts im Freien sollte das Netz-

teil an eine außentaugliche Steckdose mit Umhausung angeschlossen werden.

- Wählen Sie eine Steckdose, die sich so nah wie möglichst neben dem Gerät befindet.

- Verlegen Sie die Kabel an die Stelle, an der die Türklingel-Kamera montiert wird.

- Um die Kabel nach außen zu verlegen, führen Sie sie durch eine Wand hinter dem Gerät, durch ein Fenster oder einen Eingangsflur.

Denken Sie an ein gutes Kabelmanagement, z. B. durch das Fixieren der Kabel mit Nagelschellen.

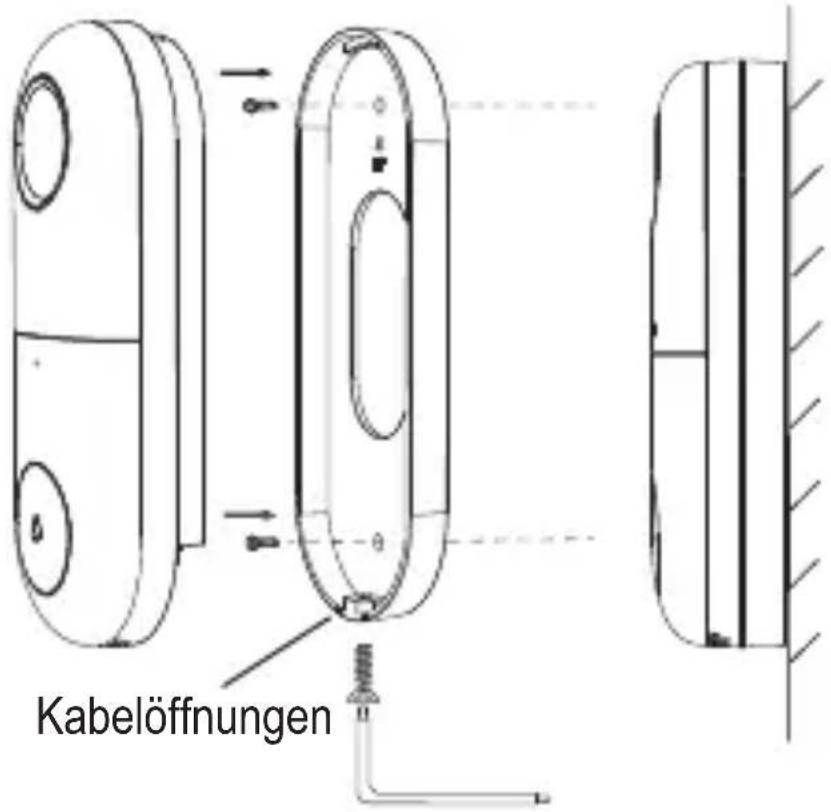

c) Flachhalterung

Kabelöffnungen

1. Verwenden Sie die Löcher in der Flachhalterung als Schablone für die späteren Bohrstellen. Bohren Sie die Löcher und führen Sie die Dübel ggf. mit einem Hammer ein.

2. Schrauben Sie die Halterung mit den Wandschrauben an der Wand an. Achten Sie dabei auf das Symbol UP, das die Richtung anzeigt.

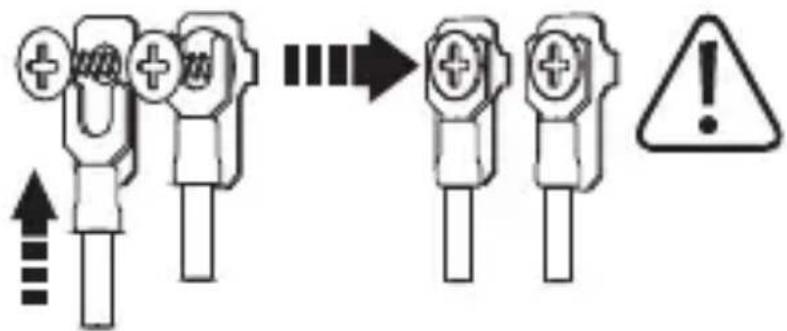

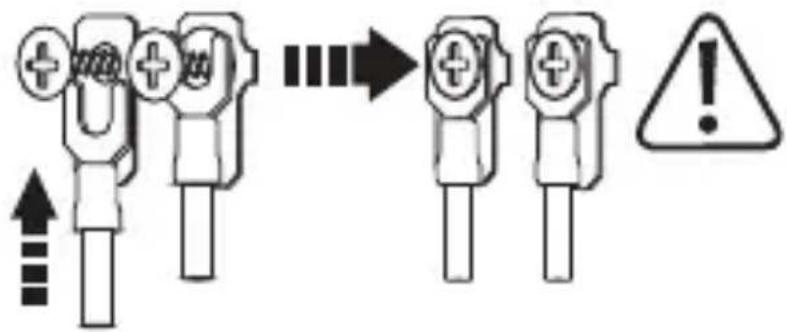

1. Schrauben Sie die Netzteilleitungen mit einem Kreuzschlitz- schraubenzieher an die Anschlüsse (7) an.

Die Türklingel besitzt einen einge- bauten Umwandler, sodass die Polarität keine Rolle spielt.

1. Verlegen Sie die Kabel durch die Kabelauslässe.
2. Schrauben Sie die Kamera mit der Sternprofil-Schraube an der Halterung an.

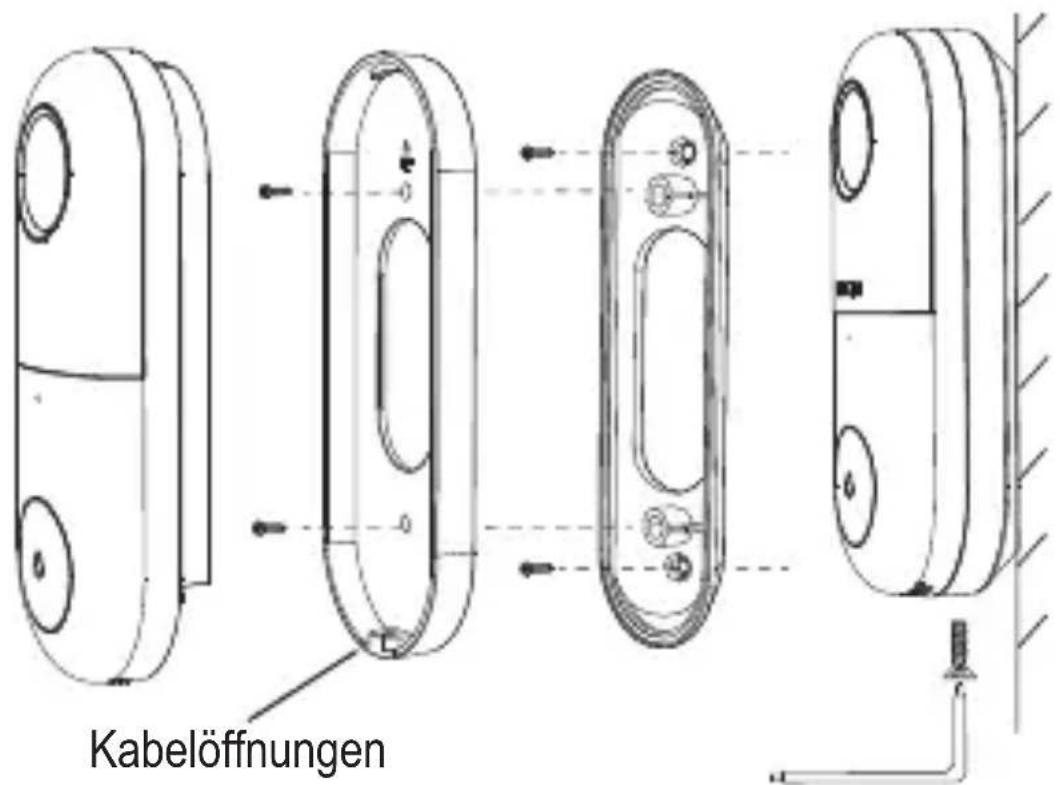

d) Winkel- und Flachhalterung

Kabelöffnungen

1. Verwenden Sie die Löcher in der Winkelhalterung als Schablone für die späteren Bohrstellen. Bohren Sie die Löcher und führen Sie die Dübel ggf. mit einem Hammer ein.

2. Schrauben Sie die Winkelhalterung mit den Wandschrauben an der Wand an.

3. Befestigen Sie die Flachhalterung an der Winkelhalterung und achten Sie auf das Symbol UP, das die Richtung anzeigt.

1. Schrauben Sie die Netzteilleitungen mit einem Kreuzschlitzschraubenzieher an die Anschlüsse (7) an.

Die Türklingel besitzt einen eingebauten Umwandler, sodass die Polarität keine Rolle spielt.

1. Schrauben Sie die Kamera mit der Sternprofil-Schraube an der Halterung an.

12. Bedienung

a) Türklingel

Zum Einschalten der Türklingel drücken Sie den Türklingel-Taster (4). Sie erhalten eine Benachrichtigung auf Ihrem Mobilgerät, wenn die Kopplung mit der Anwendung hergestellt ist.

Informationen über die Benachrichtigungseinstellungen stehen in der Bedienungsanleitung Ihres Mobilgeräts.

b) Gerät zurücksetzen / Koppelmodus starten

Setzen Sie die Kamera zurück, falls sie nicht korrekt funktioniert oder falls Sie den Koppelmodus starten möchten.

• Führen Sie den mitgelieferten Stift in die RESET-Öffnung (5) ein.
• Drücken Sie den Stift hinein, bis Sie ein leichtes „Klicken“ spüren. Halten Sie ihn dann 5 Sekunden fest, bis ein akustisches Signal ertönt.
  • Die Statusleuchte (3) blinkt rot und zeigt damit an, dass die Kamera nun zum Koppeln bereit ist.

c) Statusleuchte Beschreibung

Leuchten (3) Status Beschreibung
Rot	Dauerleuchten	Kamera oder Netzwerk nicht normal.
Rot	Blinken	Warten auf WLAN-Verbindung.
Blau	Dauerleuchten	Kamera arbeitet korrekt.

d) Aufnahme bei schlechten Lichtverhältnissen

Bringen Sie die Kamera nicht hinter Glas an. Aufgrund der Blendwirkung des Infrarot-LED-Lichts kann das Bild überbelichtet werden.

• Das Gerät ist mit einem Sensor ausgestattet, der die „Nachtsichtfunktion“ auslöst, sobald das Umgebungslicht einen bestimmten Schwellenwert unterschreitet.
  • Das Licht hat eine Reichweite von ca. 10 m.
  • Die Bilder werden in Schwarzweiß aufgezeichnet.

e) SD-Karte

Die microSD-Karte ist mit dem FAT32-Dateisystem zu formatieren. Informationen zur Durchführung dieses Verfahrens finden Sie in der Bedienungsanleitung Ihrer Computersoftware.

Die Kamera unterstützt SD-Karten der Klasse 10 mit einer Kapazität von 8 bis 128 GB.

MICRO SID

• Führen Sie in der dargestellten Richtung eine Karte in den Schacht (9) ein. Sie rastet hörbar ein.
• Zum Auswerfen drücken Sie mit einem Finger auf die Karte, bis ein Klickgeräusch zu spüren ist. Lassen Sie dann los.

f) Bewegungserkennung

Wurde eine Bewegung erkannt, erhalten Sie auf Ihrem Mobilgerät einen Alarm in Form einer Push-Benachrichtigung.

• Bei eingesetzter microSD-Karte werden Videoclips mit einer Länge von 60 Sekunden gespeichert.
• Es gibt zwei Arten von Aufzeichnungen (Ereignisgesteuert und Dauerfunktion). Diese Einstellungen können über die Anwendung aufgerufen werden. Die Standarddauer für ereignisgesteuerte Aufzeichnungen beträgt 60 Sekunden.
• Cloud-Speicherdienst: Falls Sie diesen Dienst über die App abonniert haben, werden Aufzeichnungen, die vom Bewegungsmelder ausgelöst wurden, in Ihrem Cloudspeicher gespeichert. Sie benötigen keine SD-Karte.

13. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

14. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Bestellnummer des Produkts in das Suchfeld ein. Anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
- in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungssträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Re-cycling gelten.

16. Technische Daten

a) Netzteil

Eingang 100 - 240 VAC 50/60 Hz max. 0,4 A

Ausgang 12 VDC, 1 A

Kabellänge......ca. 2 m

b) Türklingel

Eingangspannung/-strom .... 12 VDC, 1 A (über den inbegriffenen Adapter) 12 - 24 V/AC, 1 A (Stromquelle nicht inbegriffen)

Umwandler ....Wechselstrom-/Gleichstrom-Umrichter (eingebaut)

Angeschlossene Geräte .... unbegrenzt

Türklingel max. 101 dB

Audio ....Eingang: Lautsprecher- ausgang: Mikrofon

Auflösung......HD 1920 x 1080 SD 640 x 320

Bilder pro Sekunde 25 fps

Aufzeichnungsfunktion ....Dauerbetrieb Ereignisgesteuert: max. 60 s Clips Gespeichert auf microSD Proprietäres Format

Brennweite....3,2 mm

Sichtfeld....Horizontal: 100° Vertikal: 55°

Speicherung ...... MicroSD Klasse 10 (max. 128 GB)

MicroSD Dateisystem....FAT32

Schutzklasse IP54

Infrarot (Nachtsicht)...... LED: 1 x Reichweite: 10 m

Bewegungserkennung......Softwaregesteuert

Bewegungserfassungswinkel ...... Identisch mit Sichtfeld

Bewegungserkennungsbereich ..... 8 m

Betriebsbedingungen....-20 bis +50 °C, ≤ 90 % rF (nicht kondensierend)

Lagerbedingungen....-20 bis +50 °C, ≤ 90 % rF (nicht kondensierend)

Abmessungen Kamera (B x H x T)....45 x 115 x 41 mm

Gewicht....103 g

c) Drahtlosverbindung

Bandbreite ...... Min. 10 Mbit/s Upload-Geschwindigkeit

WLAN Technologie ...... IEEE 802.11 b/g/n, 2,4 GHz

WLAN-Sicherheit...... WEP, WPA, WPA2

Frequenz 2,412 - 2,484 GHz

Sendeleistung....< 20 dBm

Übertragungsreichweite......max. 50 m

d) Anwendersoftware

Freigabekonten......Unbegrenzt max. 6 (geteiltes Video)

Unterstützte Betriebssysteme...... Android 5.0 (oder höher), iOS 9.0 (oder höher)

Page

16. Technische gegevens....101

a) Netvoedingadapter....101
b) Deurbel....101
c) Draadloze verbinding ....103
d) App-software....103

1. Inleiding

Geachte klant,

16. Technische gegevens

a) Netvoedingadapter

Ingang.... 100 - 240 V/AC 50/60 Hz max. 0.4 A

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
