BEDIENUNGSANLEITUNG tx.5 Sygonix

D Bedienungsanleitung

Raumthermostat mit Touch-Display „tx.5“

Seite 2 - 44

1. Einführung 3
2. Bestimmungsgemäße Verwendung ....4
3. Lieferumfang 4
4. Symbol-Erklärung 4
5. Sicherheitshinweise 5
6. Bedienungselemente 8
7. Montage und Anschluss 9
8. Programmierung (Grundlagen) 13

a) Grundsätzliche Informationen zur Bedienung .... 13

b) Einstellmenü aufrufen/verlassen....13

c) Anzeige für eingeschalteten Verbraucher 16

1. Menü „USER SETTINGS“......17

a) Funktion G1 „PROGRAM SELECT“ .....17

b) Funktion G2 „PROGRAM SETTING“....18

c) Funktion G3 „PROGRAM SETBACK“ 20

d) Funktion G4 „PROGRAM COPY“ 22

e) Funktion G5 „CLOCK SETTINGS“ 23

f) Funktion G6 „SUMMERTIME SET“ 24

g) Funktion G7 „FLORT SETTING“ 25

h) Funktion G8 „TEMP LIMITS“ 27

i) Funktion G9 „TEMP CALIBRATE“ 28

j) Funktion G10 „SWING SETTING“ 29

k) Funktion G11 „ENERGY CONSUME“ 30

I) Funktion G12 „KEYLOCK“ 31

m) Funktion G13 „BACKLIGHT“ 32

1. Menü „INSTALL SETTINGS“ 33

a) Funktion H1 „HEAT OR COOL“ 33

b) Funktion H2 „VALVE PROTECT“ 35

c) Funktion H3 „FROST PROTECT“ 36

d) Funktion H4 „OPTIMUM START“ 37

e) Funktion H5 „RESET ALL“ 38

Seite

1. Sonstiges 39

a) Raumthermostat aus-/einschalten
b) Manuelle Temperaturvorwahl 40
c) Manuelle Temperaturvorwahl für 1....24 Stunden ....41
d) Manuelle Temperaturvorwahl für 1....99 Tage ....42

1. Störungsbeseitigung 43
2. Wartung und Reinigung 44
3. Entsorgung 44
4. Technische Daten.... 44

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Kontakt:

Telefonnummer: 0180 5 665544*

E-Mail-Adresse: [e-mail]

Website: www.sygonix.com

* 0,14 €/Min. aus dem dt. Festnetz, maximal 0,42 €/Min. aus dem Mobilfunknetz, Preise aus dem Ausland können abweichen.

2. Bestimmungsgemäße Verwendung

Der Raumthermostat kann einen daran angeschlossenen Verbraucher temperaturabhängig ein- oder ausschalten. Die Temperaturmessung erfolgt über einen internen Fühler.

Als Zubehör ist ein zusätzlicher externer Temperaturfühler erhältlich, der z.B. für die Steuerung in Zusammenhang mit einer Fußbodenheizung verwendet werden kann.

Die Bedienung des Raumthermostats erfolgt über ein berührungsempfindliches Display.

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

3. Lieferumfang

• Raumthermostat
  ■ Bedienungsanleitung

4. Symbol-Erklärung

Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

! Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

5. Sicherheitshinweise

Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wichtige Informationen für die richtige Montage und den Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!

Achtung!

Die Installation des Produkts darf nur durch eine qualifi zierte Elektrofachkraft (z.B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!

Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für Anschluss und Montage, so beauftragen Sie einen Fachmann, nehmen Sie Anschluss und Montage nicht selbst vor.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie das Produkt niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise bei Anschluss und Montage).
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Das Produkt ist nur für den Betrieb in trockenen geschlossenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

!

- Das Produkt darf nur an der Netzspannung betrieben werden (siehe Abschnitt „Technische Daten“). Versuchen Sie nie, das Produkt an einer anderen Spannung zu betreiben, dadurch wird es zerstört.

Installationsseitig muss eine allpolige Trennvorrichtung von der Netzspannung vorgesehen werden (z.B. Fl-Schutzschalter).

- Das Produkt darf nur ortsfest montiert betrieben werden.

- Das Produkt ist in Schutzklasse II aufgebaut.

- Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen (zugehörige Sicherung herausdrehen bzw. Sicherungsautomat abschalten; zugehörigen Fl-Schutzschalter abschalten) und gegen unbeabsichtigten Betrieb zu sichern.

Lassen Sie das Produkt anschließend von einem Fachmann prüfen.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Produkt sichtbare Beschädigungen aufweist

- das Produkt nicht oder nicht richtig arbeitet (fl ackerndes Licht, austretender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden Flächen)

- das Produkt unter ungünstigen Verhältnissen gelagert wurde

- schwere Transportbeanspruchungen aufgetreten sind

!

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

- Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.

6. Bedienungselemente

sygonix* + - MENU OK 1 2 3 4 5

RT2 RT1 NC1 COM1 NO1 NC2 COM2 NO2 N L 6 7 8 9

1 LC-Display mit berührungsempfindlichen Schaltflächen
2 Taste „+“
3 Taste „-“
4 Taste „MENU“
5 Taste „OK“
6 Schraubklemmen
7 Kontaktzungen zum Anschluss des Bedienteils
8 Öffnungen für Schraubbefestigung
9 Schrauben zur Fixierung des Bedienteils auf der Montageplatte

7. Montage und Anschluss

Beachten Sie das Kapitel „Sicherheitshinweise“!

• Montieren Sie den Raumthermostat nur auf einem stabilen Untergrund, z.B. an einer Unterputzdose in der Wand. Der Raumthermostat darf nur ortsfest montiert betrieben werden.
• Der Raumthermostat muss in der bauseitigen Unterverteilung mit einer 10/16A-Sicherung abgesichert werden. Davor muss ein Fehlerstromschutzschalter (FI) geschaltet werden.
• Die Installation des Raumthermostats darf nur im spannungsfreien Zustand vorgenommen werden.

Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zugehörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten abschalten und anschließend auch den zugehörigen Fehlerstromschutzschalter ausschalten. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild.

• Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten Messgerät.
• Drehen Sie die beiden Schrauben (10) ein Stück heraus, so dass sich das Bedienteil von der Montageplatte abnehmen lässt.
• An der Montageplatte finden Sie 10 Schraubklemmen, an denen die Netzzuleitung, der bzw. die Verbraucher und ein externer Temperaturfühler (nicht im Lieferumfang, als Zubehör bestellbar) angeschlossen werden können.

Beachten Sie dazu das Anschlussbild auf der nächsten Seite.

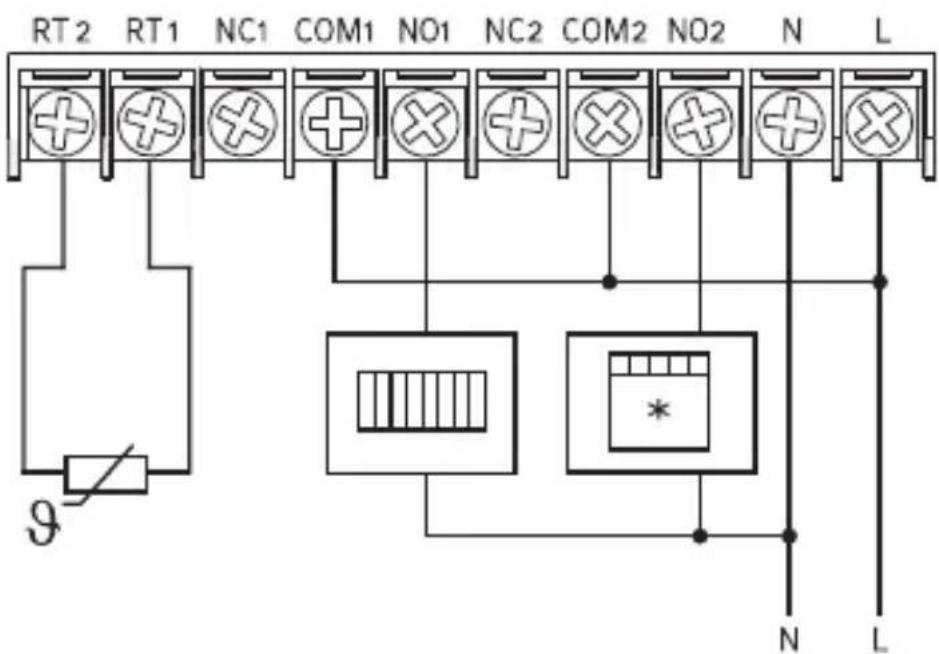

Anschlussbild:

COM2 NC2 NO2

COM1 NC1 NO1

RT2 RT1 NC1 COM1 NO1 NC2 COM2 NO2 N L 9 N L

N, L Anschlussklemmen für Netzspannung

COM1, NC1, NO1 Anschlussklemmen für Heizgerät

COM2, NC2, NO2 Anschlussklemmen für Kühlgerät

RT1, RT2 Anschlussklemmen für externen Temperatur- fühler

Der Raumthermostat bietet die Möglichkeit, sowohl ein

Heizgerät (elektrischer Heizkörper) als auch ein Kühlgerät (Lüfter, Klimaanlage) anzuschließen. Dazu ist es unbedingt erforderlich, dass die richtigen Anschlussklemmen ausgewählt werden, siehe oben.

Damit das jeweilige Gerät abhängig von der Temperatur korrekt ein-/ausgeschaltet wird, muss im Einstellmenü „INSTALL SETTINGS“ in der Funktion H1 „HEAT OR COOL“ die gewünschte Betriebsart gewählt werden („HEAT“ = Heiz-Modus, „COOL“ = Kühl-Modus).

- Achten Sie beim Anschluss darauf, dass die Leitungsadern nicht zu lang abisoliert werden und dadurch einen Kurzschluss auslösen.

Wie schon beim Anschlussbild beschrieben, ist unbedingt darauf zu achten, dass ein Heizgerät an den Klemmen COM1 und NO1 angeschlossen wird und/oder ein Kühlgerät an den Klemmen COM2 und NO2.

Nach der Inbetriebnahme ist im Einstellmenü abhängig vom angeschlossenen Gerät der Heiz- oder Kühl-Modus auszuwählen.

Es ist auch denkbar, gleichzeitig ein Heiz- und Kühlgerät anzu-schließen. Somit können Sie den Raumthermostat im Winter im Heiz-Modus betreiben (ein elektrischer Heizkörper wird temperaturgesteuert ein-/ausgeschaltet) und im Sommer umschalten auf den Kühl-Modus (z.B. ein Lüfter wird temperaturgesteuert ein-/ausgeschaltet).

Der Betrieb eines gleichzeitig angeschlossenen Heiz- und Kühlgeräts ist nur wechselweise möglich, abhängig davon, welche Betriebsart („HEAT“ = Heiz-Modus, „COOL“ = Kühl-Modus) Sie im Einstellmenü ausgewählt haben.

Im Heiz-Modus arbeitet das Kühlgerät nicht, im Kühl-Modus arbeitet das Heizgerät nicht.

• Wenn Sie einen externen Temperatursensor anschließen wollen (nicht im Lieferumfang, sondern als Zubehör erhältlich), so ist die Polarität beim Anschluss belanglos.
• Verlegen Sie die Kabel so, dass sie nicht eingequetscht oder durch scharfe Kanten beschädigt werden.
• Setzen Sie die Montageplatte z.B. auf die Unterputzdose auf und befestigen Sie sie mit zwei geeigneten Schrauben.

Dabei ist darauf zu achten, dass die Kontaktzungen (8) nach oben zeigen und die Schrauben (10) nach unten.

Prüfen Sie den festen Sitz der Montageplatte.

- Setzen Sie das Bedienteil zunächst an der Oberseite in die Montageplatte (etwa im Winkel von 20°).

Drücken Sie das Bedienteil dann etwas nach unten und schwenken Sie es fl ach auf die Montageplatte.

• Zuletzt fixieren Sie das Bedienteil mit den beiden Schrauben (10) auf der Montageplatte.
• Prüfen Sie den festen Sitz des Bedienteils auf der Montageplatte.
  ■ Schalten Sie jetzt die Netzspannung zu.
• Im Display erscheint daraufhin die Temperaturanzeige (z.B. 22,0 °C) und die Uhrzeit „0:00“.

Falls keinerlei Anzeige erscheint, so schalten Sie sofort die Netzspannung wieder allpolig ab (Sicherung herausdrehen bzw. Sicherungsautomat abschalten, außerdem den zugehörigen Fl-Schutzschalter abschalten). Prüfen Sie erst danach den korrekten Anschluss bzw. fragen Sie einen Fachmann.

- Wird der Raumthermostat längere Zeit von der Netzspannung getrennt (z.B. Stromausfall), müssen Sie das Datum und die Uhrzeit neu einstellen bzw. korrigieren. Die restlichen Programmierungen bleiben erhalten.

Bei kürzeren Unterbrechungen der Netzspannung bleiben Datum und Uhrzeit erhalten, da der Raumthermostat über eine interne Stützfunktion mittels einem Kondensator verfügt.

8. Programmierung (Grundlagen)

a) Grundsätzliche Informationen zur Bedienung

• Mit der Taste „MENU“ (4) können Sie das Einstellmenü des Raumthermostats aufrufen, eine Funktion verlassen (eine Menüebene zurückspringen) bzw. zur Normalanzeige zurückkehren.
  ■ Die Taste „OK“ (5) dient zur Bestätigung.
• Mit den beiden Tasten „-“ (3) und „+“ (2) lassen sich je nach Menüebene die Funktionen auswählen bzw. Einstellungen vornehmen.
• Die unterste Displayzeile zeigt entsprechende Textmeldungen an, z.B. in welcher Funktion sich der Raumthermostat gerade befindet. Dadurch wird die Programmierung stark vereinfacht.
• Wenn Sie für 15 Sekunden keine Taste drücken, wird das Einstellmenü automatisch verlassen, ohne die zuletzt vorgenommene Änderung zu speichern.

b) Einstellmenü aufrufen/verlassen

Drücken Sie kurz die Taste „MENU“ (4). In der untersten Displayzeile erscheint „USER SETTINGS“.

Mit den Tasten „-“ (3) und „+“ (2) können Sie umschalten zwischen „USER SETTINGS“ und „INSTALL SETTINGS“. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Wie bereits in Kapitel 8. a) beschrieben, können Sie mit der Taste „MENU“ (4) eine Funktion verlassen (eine Menüebene zurück- springen) bzw. das Einstellmenü komplett verlassen (es erscheint dann wieder die Uhrzeit und die aktuell gemessene Temperatur).

Folgende Funktionen stehen Ihnen in den beiden Menüs zur Verfügung (genauere Beschreibung in den nachfolgenden Unterkapiteln):

▶ Menü „USER SETTINGS“

- Funktion G1 „PROGRAM SELECT“

Programmspeicher auswählen (1, 2 oder 3)

- Funktion G2 „PROGRAM SETTING“

Programmierung der Temperaturen/Zeiten (P1....P7)

- Funktion G3 „PROGRAM SETBACK“

Temperaturänderung für alle Programme

- Funktion G4 „PROGRAM COPY“

Programm-Kopierfunktion

- Funktion G5 „CLOCK SETTINGS“

Umschaltung 12h-/24h-Modus und Einstellung von Datum und Uhrzeit

- Funktion G6 „SUMMERTIME SET“

Automatische Umschaltung der Sommer-/Winterzeit ein/aus

- Funktion G7 „FLORT SETTINGS“

Einstellungen für Fußbodenheizung; externer Temperaturfühler erforderlich (als Zubehör erhältlich)

- Funktion G8 „TEMP LIMITS“

Einstellung des oberen und unteren Temperaturlimits für die Programmierung

- Funktion G9 „TEMP CALIBRATE“

Temperaturkalibrierung

- Funktion G10 „SWING SETTING“

Einstellung der Temperaturhysterese (bei welcher Temperatur-abweichung von der Solltemperatur der Verbraucher ein-/ausgeschaltet wird)

- Funktion G11 „ENERGY CONSUME“

Anzeige der Zeitdauer, in welcher der angeschlossene Verbraucher aktiviert war

- Funktion G12 „KEYLOCK“

Tastensperre aktivieren

- Funktion G13 „BACKLIGHT“

Hintergrundbeleuchtung (bei Tastendruck) ein/aus

▶ Menü „INSTALL SETTINGS“

- Funktion H1 „HEAT OR COOL“

Umschalten zwischen Heiz- und Kühlbetrieb (abhängig vom gewünschten Betriebsmodus bzw. dem angeschlossenen Verbraucher (Heiz- oder Kühlgerät)

- Funktion H2 „VALVE PROTECT“

Kalkschutz für Heizkörperventil ein/aus

- Funktion H3 „FROST PROTECT“

Frostschutz ein/aus

- Funktion H4 „OPTIMUM START“

Der angeschlossene Verbraucher wird ggf. früher aktiviert, um die gewünschte Temperatur schneller zu erreichen

- Funktion H5 „RESET ALL“

Zurücksetzen des Raumthermostats auf die Werkseinstellungen

Nach dem Zuschalten der Netzspannung sollten Sie zuerst das Datum und die Uhrzeit programmieren (Funktion G5).

Wählen sie dann in Funktion H1 entweder den Heiz-Modus („HEAT“) oder Kühl-Modus („COOL“) aus. In der Grundeinstellung ist der Heiz-Modus aktiv.

Mittels der Funktion G1 ist einer der 3 Programmspeicher auszuwählen, anschließend können Sie in Funktion G2 die Programmierung der Temperaturen/Zeiten beginnen.

Die Programmierungen für einen bestimmten Tag lassen sich bei Bedarf mit der Funktion G4 auf einen oder mehrere andere Tage kopieren.

c) Anzeige für eingeschalteten Verbraucher

Rechts neben der Raumtemperaturanzeige wird ein Symbol eingebendet, wenn das entsprechende Relais aktiviert ist (und damit ein angeschlossener Verbraucher eingeschaltet ist).

- Heiz-Modus: Symbol „”

Relais für Anschlussklemmen COM1/NC1/NO1 ist aktiviert

- Kühl-Modus: Symbol „*“

Relais für Anschlussklemmen COM2/NC2/NO2 ist aktiviert

9. Menü „USER SETTINGS“

• Drücken Sie wie in Kapitel 8. b) beschrieben kurz die Taste „MENU“ (4). In der untersten Displayzeile erscheint „USER SETTINGS“.
• Mit den Tasten „-“ (3) und „+“ (2) können Sie umschalten zwischen „USER SETTINGS“ und „INSTALL SETTINGS“.

Wählen Sie „USER SETTINGS“ und drücken Sie dann die Taste „OK“ (5).

• Anschließend lässt sich mit den Tasten „-“ (3) und „+“ (2) die gewünschte Funktion auswählen (siehe nachfolgende Unterkapitel bzw. Kurzbeschreibung in Kapitel 8. b).
• Bestätigen Sie die Auswahl mit der Taste „OK“ (5).
• Wenn Sie eine Funktion bzw. das Einstellmenü verlassen wollen, drücken Sie die Taste „MENU“ (4).

a) Funktion G1 „PROGRAM SELECT“

Der Raumthermostat verfügt über 3 voneinander unabhängige Speicher für die Schaltzeiten/Temperaturen.

Wenn Sie je nach Jahreszeit unterschiedliche Programme verwenden wollen (z.B. zur wechselweisen Steuerung eines Heiz- oder Kühlgeräts, siehe Informationen in Kapitel 7), so können Sie in Speicher 1, 2 und 3 die jeweils passenden Zeiten/Temperaturen ablegen.

1. Nach der Auswahl der Funktion G1 „PROGRAM SELECT“ und Bestätigung mit der Taste „OK“ (5) blinkt die Speichernummer (1, 2 oder 3) im Display.
2. Wählen Sie einen der 3 Speicher mit den Tasten „-“ (3) und „+“ (2) aus.
3. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

1. Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

b) Funktion G2 „PROGRAM SETTING“

Hier lassen sich die gewünschten Zeiten und Temperaturen programmieren, innerhalb derer der Raumthermostat den angeschlossenen Verbraucher temperaturgesteuert ein- bzw. ausschaltet.

So kann z.B. festgelegt werden, dass ab 6:00 Uhr eine Temperatur von 20,0 °C gelten soll und ab 9:00 Uhr für den Rest des Tages eine Temperatur von 18,0 °C.

Je nachdem, ob Sie im Menü „INSTALL SETTINGS“ den Heiz- bzw. Kühl-Modus ausgewählt haben, wird der am Raumthermostat angeschlossene Verbraucher entsprechend ein- oder ausgeschaltet.

Im Heiz-Modus wird der angeschlossene Verbraucher (z.B. eine Elektroheizung) eingeschaltet, wenn die vom Temperaturfühler gemessene Temperatur unter den von Ihnen programmierten Temperaturwert fällt.

Um zu häufige Ein-/Ausschaltvorgänge zu vermeiden, muss die Temperatur erst um die in der Funktion G10 „SWING SETTING“ eingestellte Temperaturhysterese abweichen, bevor der am Raumthermostat angeschlossene Verbraucher eingeschaltet (bzw. ausgeschaltet) wird.

Beispiel:

Programmierter Temperaturwert: 20,0 °C

Temperaturhysterese: 0,5^ C

Ein-/Ausschaltvorgang: Bei 19,5 °C bzw. 20,5 °C

Pro Tag lassen sich bis zu 7 verschiedene Zeiten programmieren (Anzeige im Display P1....P7), an denen sich die Temperatur ändern kann (Schrittweite 10 Minuten).

So können Sie z.B. im ersten Speicher „P1“ für 6:00 Uhr eine Temperatur von 20,0 °C programmieren und im zweiten Speicher „P2“ für 9:00 Uhr eine Temperatur von 18,0 °C.

Gehen Sie zur Programmierung in folgenden Schritten vor:

1. Nach der Auswahl der Funktion G2 „PROGRAM SETTING“ und Bestätigung mit der Taste „OK“ (5) blinken am oberen Displayrand die Zahl(en) für die Wochentage bzw. Tagesblöcke.

2. Wählen Sie einen der einzelnen Tage bzw. einen der Tagesblöcke mit den Tasten „-“ (3) und „+“ (2) aus.

$$ , 1 ^ {\prime \prime} = \text { Montag } $$

$$ , 2 ^ {\prime \prime} = \text { Dienstag } $$

$$ , 3 ^ {\prime \prime} = \text { Mittwoch } $$

$$ , 4 ^ {\prime \prime} = \text { Donnerstag } $$

$$ , 5 ^ {\prime \prime} = \text { Freitag } $$

$$ , 6 ^ {\prime \prime} = \text { Samstag } $$

$$ , 7 ^ {\prime \prime} = \text { Sonntag } $$

$$ , 1 2 3 4 5 ^ {\prime \prime} = \text { Montag bis Freitag } $$

$$ , 6 7 ^ {\prime \prime} = \text { Samstag und Sonntag } $$

$$ , 1 2 3 4 5 6 7 ^ {\prime \prime} = \text { Montag bis Sonntag } $$

1. Wenn der gewünschte Wochentag oder Block im Display blinkt, drücken Sie die Taste „OK“ (5).

2. Die Zeitanzeige oben links im Display beginnt zu blinken (falls noch keine Zeit programmiert ist, blinkt „--:--“). Neben der Zeitanzeige wird die Nummer des Speichers angezeigt (P1.....P7).

3. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) die Zeit ein (Schrittweite 10 Minuten), ab der die Temperatur gelten soll, z.B. 6:00. Halten Sie die jeweilige Taste für eine Schnellverstellung länger gedrückt.

4. Drücken Sie die Taste „OK“ (5). Oben rechts im Display blinkt „SET AT“ und darunter der Temperaturwert („SET AT“ bedeutet soviel wie „eingestellt auf...“).

5. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) den gewünschten Temperaturwert ein, z.B. 20,0 °C. Halten Sie die jeweilige Taste für eine Schnellverstellung länger gedrückt.

6. Drücken Sie die Taste „OK“ (5).

7. Wiederholen Sie nun die Schritte 4 bis 8 für die nächsten Zeiten. Wenn Sie als Zeit „-:-:-“ einstellen (liegt zwischen 23:50 und 0:00 Uhr), so wird die Einstellung der Zeit/Temperatur beendet und der Raumthermostat befindet sich wieder in Programmierschritt 1.

Sie können nun den nächsten Tag programmieren, falls gewünscht (Kopierfunktion siehe Kapitel 9. d).

Mit der Taste „MENU“ (4) gelangen Sie bei Bedarf zum jeweils vorherigen Programmierschritt.

Beachten Sie:

Die Fehlprogrammierung von Zeiten wird automatisch verhindert, damit es nicht zu einem Durcheinander der Schaltvorgänge kommt.

Wenn Sie z.B. im Speicher „P1“ ab 6:00 Uhr eine Temperatur von 20,0 °C und im Speicher „P2“ ab 9:00 Uhr eine Temperatur von 18,0 °C eingestellt haben, kann im Speicher „P3“ keine Zeit niedriger als 9:10 Uhr programmiert werden.

c) Funktion G3 „PROGRAM SETBACK“

Wenn Sie die Temperaturwerte aller Programme z.B. um 1 °C verändern wollen, müssen Sie nicht umständlich die gesamte Programmierung ändern.

Es genügt, in der Funktion G3 „PROGRAM SETBACK“ einen Korrekturwert (-3,0 °C......+3,0 °C) einzustellen.

Wenn Sie anschließend in der Funktion G2 „PROGRAM SETTING“ Ihre Temperaturen kontrollieren, wird dort der entsprechend korrigierte Wert angezeigt.

Beispiel:

Im Programm „P1“ ist als Zeit 6:00 Uhr und als Temperaturwert 20,0 °C eingestellt.

Nach der Programmierung von „-1,0 °C“ in der Funktion „PROGRAM SETBACK“ steht nun im Programm „P1“ als Temperaturwert 19,0 °C.

Wenn Sie in der Funktion „PROGRAM SETBACK“ erneut „0,0 °C“ einstellen, steht im Programm „P1“ wieder eine Temperatur von 20,0 °C.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G3 „PROGRAM SETBACK“ und Bestätigung mit der Taste „OK“ (5) blinkt der Temperatur-Korrekturwert im Display.

2. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) den Korrekturwert ein (-3,0 °C......+3,0 °C).

3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

1. Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Brachten Sie:

Wenn durch den Korrekturwert das untere oder obere Temperaturlimit (Einstellung siehe Kapitel 9. h) unter- bzw. überschritten würde, so ändert sich die gespeicherte Temperatur!

Beispiel:

Unteres Temperaturlimit: +5,0 °C

Oberes Temperaturlimit: +45 °C

Korrekturwert: 0,0 °C

Wenn Sie den Korrekturwert auf -3,0 °C einstellen, zeigt die Funktion G2 folgende Temperaturen an:

Angenommen, Sie stellen den Korrekturwert zurück auf 0,0 °C, so zeigt die Funktion G2 folgende Temperaturen an:

$$ P 1 = \mathbf {8}, \mathbf {0} ^ {\circ} \mathbf {C}, P 2 = 1 2, 0 ^ {\circ} \mathrm{C}, P 3 = 4 5, 0 ^ {\circ} \mathrm{C}, P 4 = 2 0, 0 ^ {\circ} \mathrm{C} $$

Wenn Sie den Korrekturwert auf +3,0 °C einstellen, zeigt die Funktion G2 folgende Temperaturen an:

Stellen Sie den Korrekturwert zurück auf 0,0 °C, so zeigt die Funktion G2 folgende Temperaturen an:

Die gespeicherte Temperatur für P1 und P3 hat sich aufgrund der Temperaturlimits verändert (oben fett markiert). Falls erforderlich, sind die Temperaturen in der Funktion G2 „PROGRAM SETTING“ deshalb entsprechend manuell neu einzustellen!

d) Funktion G4 „PROGRAM COPY“

Mit dieser Funktion können Sie das komplette Programm (Zeiten/Temperaturen) eines bestimmten Tages auf einen anderen Tag umkopieren.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G4 „PROGRAM COPY“ und Bestätigung mit der Taste „OK“ (5) blinkt am oberen Displayrand die Zahl für den Wochentag und in der untersten Displayzeile steht „PROGRAM COPY“.
2. Wählen Sie mit den Tasten „-“ (3) und „+“ (2) den Tag aus, dessen Programm Sie kopieren wollen (Quelle).
3. Bestätigen Sie die Auswahl mit der Taste „OK“ (5). In der untersten Zeile steht „PROGRAM PLASTER“.
4. Wählen Sie mit den Tasten „-“ (3) und „+“ (2) den Tag aus, dessen Programm Sie mit den Quelldaten überschreiben wollen (Ziel).

Beim Überschreiben gehen alle evtl. vorhanden Zeiten/Temperaturen des Ziel-Tages verloren.

Wollen Sie die Kopierfunktion abbrechen, drücken Sie wie gewohnt (ggf. mehrfach) die Taste „MENU“ (4).

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5). In der untersten Zeile steht nun „PROGRAM SUCCEED“, die Daten wurden kopiert.
2. Am oberen Displayrand blinkt jetzt erneut die Zahl für den Wochentag und in der untersten Displayzeile steht „PROGRAM PLASTER“.

Falls gewünscht, können Sie die Quelldaten auf einen weiteren Tag umkopieren. Fahren Sie bei Schritt 4 fort.

Zum Verlassen der Kopierfunktion und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

e) Funktion G5 „CLOCK SETTINGS“

Hier können Sie die Uhrzeitanzeige zwischen dem 12h- und 24h-Modus umschalten und das Datum und die Uhrzeit einstellen.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G5 „CLOCK SETTINGS“ und Bestätigung mit der Taste „OK“ (5) blinkt die Anzeige „12H“ bzw. „24H“.
2. Wählen Sie mit den Tasten „-“ (3) und „+“ (2) können Sie zwischen dem 12h- und dem 24h-Modus umschalten.

Im 12h-Modus wird in der ersten Tageshälfte „AM“ hinter der Uhrzeit angezeigt, in der zweiten Tageshälfte „PM“.

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5). Im Display blinkt nun das Jahr (Anzeige „YEAR“ unten im Display).

2. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) das Jahr ein (zur Schnellverstellung die jeweilige Taste länger gedrückt halten). Wenn die Anzeige „0000“ erscheint, drücken Sie einmal kurz die Taste „-“ (3).

3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5). Im Display blinkt der Monat (Anzeige „MONTH“ unten im Display).

4. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) den Monat ein (zur Schnellverstellung die jeweilige Taste länger gedrückt halten).

5. Bestätigen Sie die Einstellung mit der Taste „OK“ (5). Im Display blinkt das Datum (Anzeige „DAY“ unten im Display).

6. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) das Datum ein (zur Schnellverstellung die jeweilige Taste länger gedrückt halten).

7. Bestätigen Sie die Einstellung mit der Taste „OK“ (5). Im Display blinken die Stunden der Uhrzeit (Anzeige „HOUR“ unten im Display).

8. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) die Stunden ein (zur Schnellverstellung die jeweilige Taste länger gedrückt halten).

9. Bestätigen Sie die Einstellung mit der Taste „OK“ (5). Im Display blinken die Stunden der Uhrzeit (Anzeige „MIN“ unten im Display).

10. Stellen Sie mit den Tasten „-“ (3) und „+“ (2) die Minuten ein (zur Schnellverstellung die jeweilige Taste länger gedrückt halten).
11. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

f) Funktion G6 „SUMMERTIME SET“

Die Sommer-/Winterzeit-Umschaltung kann automatisch vorgenommen werden. Dabei erfolgt die Umschaltung zur Sommerzeit am letzten Sonntag im März, die Umschaltung zur Winterzeit am letzten Sonntag im Oktober.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G6 „SUMMERTIME SET“ und Bestätigung mit der Taste „OK“ (5) blinkt die Anzeige „YES“ bzw. „NO“.
2. Mit den Tasten „-“ (3) und „+“ (2) können Sie wählen zwischen:

„YES“ = automatische Umschaltung

„NO“ = keine automatische Umschaltung

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

g) Funktion G7 „FLORT SETTINGS“

Durch die Verwendung eines zusätzlichen externen Temperaturfühlers (nicht im Lieferumfang, als Zubehör erhältlich), der an den Klemmen RT1 und RT2 angeschlossen werden muss, ergeben sich weitere Einsatzmöglichkeiten durch den Raumthermostat, z.B. die zusätzliche Überwachung der Fußbodentemperatur einer Fußbodenheizung.

Nach dem Einschalten der Funktion G7 „FLORT SETTINGS“ und der Einstellung einer Temperatur überwacht der Raumthermostat sowohl den intern eingebauten Temperaturfühler als auch den externen Fühler.

eine Fußbodenheizung nur sehr langsam reagiert, kann in der Funktion G7 für den externen Temperaturfühler nur eine einzige feste Temperatur eingestellt werden, die für jeden Tag und jede Uhrzeit gilt.

Beispiel für Heiz-Modus:

Im Heiz-Modus wird eine Raumtemperatur von 23,0 °C eingestellt, die Hysterese auf 0,5 °C und die Fußbodentemperatur auf 20,0 °C.

Wenn der Raumthermostat eine Raumtemperatur von über 23,5 °C misst ODER die Fußbodentemperatur über 20,5 °C liegt, wird der angeschlossene Verbraucher ausgeschaltet.

Liegt die Raumtemperatur unter 22,5 °C UND die Fußbodentemperatur liegt unter 19,5 °C, so wird der angeschlossene Verbraucher eingeschaltet und das Symbol „“ erscheint.

Beispiel für Kühl-Modus:

Im Kühl-Modus wird eine Raumtemperatur von 25,0 °C eingestellt, die Hysterese auf 0,5 °C und die Fußbodentemperatur auf 27,0 °C.

Wenn der Raumthermostat eine Raumtemperatur von unter 24,5 °C misst ODER die Fußbodentemperatur unter 26,5 °C liegt, wird der angeschlossene Verbraucher ausgeschaltet.

Liegt die Raumtemperatur über 25,5 °C UND die Fußbodentemperatur liegt unter 27,5 °C, so wird der angeschlossene Verbraucher eingeschaltet und das Symbol „*“ erscheint.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G7 „FLORT SETTINGS“ und Bestätigung mit der Taste „OK“ (5) blinkt die Anzeige „YES“ bzw. „NO“.
2. Mit den Tasten „-“ (3) und „+“ (2) können Sie wählen zwischen:

„YES“ = Externer Fühler aktiviert

„NO“ = Externer Fühler deaktiviert

1. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).
   Der Wert für das Temperatureinstellung für den externen Fühler blinkt im Display.
2. Stellen Sie die Temperatur mit den Tasten „-“ (3) und „+“ (2) ein.
3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Wenn die Funktion G7 „FLORT SETTINGS“ eingeschaltet wurde (Einstellung „YES“), zeigt Ihnen das Display anschließend wechselweise den Temperaturmesswert des internen und externen Fühlers:

Interner Fühler: Anzeige „ROOM Temperature“

Externer Fühler: Anzeige „FLOOR Temperature“

h) Funktion G8 „TEMP LIMITS“

Sie können hier das untere und obere Temperaturlimit für die Programmierung in der Funktion G2 einstellen.

Durch die Einschränkung auf einen kleineren Temperaturbereich (z.B. nur auf +5....+30 °C) wird die Programmierung beschleunigt und man kann nicht versehentlich eine falsche Temperatur programmieren.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G8 „TEMP LIMITS“ und Bestätigung mit der Taste „OK“ (5) blinkt der Wert für das untere Temperaturlimit im Display (Anzeige „TEMP MINLIMIT“ unten im Display).
2. Stellen Sie das untere Temperaturlimit mit den Tasten „-“ (3) und „+“ (2) ein.
3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).
   Der Wert für das obere Temperaturlimit blinkt im Display (Anzeige „TEMP MAXLIMIT“ unten im Display).
4. Stellen Sie das obere Temperaturlimit mit den Tasten „-“ (3) und „+“ (2) ein.
5. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).
   Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.
   Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

i) Funktion G9 „TEMP CALIBRATE“

In dieser Funktion ist es möglich, die Temperatur anhand eines Referenzwerts zu kalibrieren bzw. einen Temperaturoffset einzustellen.

Angenommen, die Temperaturanzeige eines anderen Thermometers zeigt +22,0 °C und die Anzeige des Raumthermostats +21,8 °C, so ist in der Funktion G9 ein Offset von +0,2 °C einzustellen. Anschließend erscheint im Display des Raumthermostats ebenfalls +22,0 °C.

Die Funktion kann auch verwendet werden, um die Raumtemperatur entsprechend anzuheben oder abzusenken. Wenn der Raumthermostat z.B. an einer Außenmauer montiert ist, so ist dort die Raumtemperatur anders als an einer Mauer im Inneren des Gebäudes. Durch simple Einstellung eines Offsets lässt sich dann die Steuerung des angeschlossenen Verbrauchers beeinflussen, ohne die Programmierung in der Funktion G2 umständlich ändern zu müssen.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G9 „TEMP CALIBRATE“ und Bestätigung mit der Taste „OK“ (5) blinkt der Offset-Temperaturwert.
2. Stellen Sie den gewünschten Offset mit den Tasten „-“ (3) und „+“ (2) ein (Bereich -5,0.....+5,0 °C).
3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Wenn ein anderer Wert als 0,0 °C eingestellt wurde, hat sich nun die Temperaturanzeige im Display um den eingestellten Wert erhöht bzw. verringert.

j) Funktion G10 „SWING SETTING“

Damit es nicht zu einem zu häufigen Ein-/Ausschalten des angeschlossenen Verbrauchers kommt, kann in der Funktion G10 die sogenannte Hysterese eingestellt werden.

Dabei wird der Verbraucher erst dann eingeschaltet, wenn eine bestimmte Abweichung zur Solltemperatur über- bzw. unterschritten wird (abhängig vom Betriebsmodus H1 („HEAT OR COOL“, Heizen oder Kühlen).

■ Heizmodus („HEAT“)

Beispiel:

Hysterese = 0,5 °C, programmierte Temperatur = +20,0 °C

Verbraucher wird eingeschaltet bei <= +19,5 °C

Verbraucher wird ausgeschaltet bei >= +20,5 °C

- Kühlmodus („COOL“)

Beispiel:

Hysterese = 0,5 °C, programmierte Temperatur = +20,0 °C

Verbraucher wird eingeschaltet bei <= +20,5 °C

Verbraucher wird ausgeschaltet bei >= +19,5 °C

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G10 „SWING SETTING“ und Bestätigung mit der Taste „OK“ (5) blinkt der Temperaturwert für die Einstellung der Hysterese (Grundeinstellung ist 0,5 °C).
2. Stellen Sie den gewünschten Wert für die Hysterese mit den Tasten „-“ (3) und „+“ (2) ein (Bereich 0,2....2,0 °C).
3. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Brachten Sie, dass es bei einem zu geringen Wert für die Hysterese zu einem sehr häufigen Ein-/Ausschalten des Verbrauchers kommt!

k) Funktion G11 „ENERGY CONSUME“

Damit Sie die Betriebsdauer des Verbrauchers überwachen können, lässt sich in dieser Funktion die Zeit anzeigen, wie lange der Verbraucher eingeschaltet war.

Beachten Sie:

Es wird nicht der tatsächliche Energie-„Verbrauch“ angezeigt (Leistungsaufnahme), sondern nur die Zeit, in der der angeschlossene Verbraucher eingeschaltet war.

Die Einschaltdauer wird dabei umgerechnet in Wochen (168 Stunden), Monate (720 Stunden) und Jahre (8640 Stunden) und entsprechend im Display angezeigt.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G11 „ENERGY CONSUME“ und Bestätigung mit der Taste „OK“ (5) erscheint unten links im Display „WEEK“ (Woche) und rechts daneben die Einschalt-dauer.

Jede Woche steht für eine Einschaltdauer von 168 Stunden.

Der Zähler hinter „WEEK“ erhöht sich immer erst dann, wenn der Verbraucher 168 Stunden aktiviert war

Beispiel: Nach der Erstinbetriebnahme des Raumthermostats erhöht sich der Zähler bei „WEEK“ bei einer Einschaltdauer von 8 Stunden pro Tag erst nach 21 Tagen auf „1“.

1. Drücken Sie die Taste „OK“ (5), so wird „MONTH“ (Monat) angezeigt.

Jeder Monat steht für eine Einschaltdauer von 720 Stunden.

1. Drücken Sie die Taste „OK“ (5), so wird „YEAR“ (Jahr) angezeigt.

Jedes Jahr steht für eine Einschaltdauer von 8640 Stunden.

1. Drücken Sie die Taste „OK“ (5), so wird in der untersten Displayzeile „RESET“ angezeigt und im Display blinkt „NO“.
2. Mit den Tasten „-“ (3) und „+“ (2) kann nun zwischen „YES“ und „NO“ gewechselt werden.

„YES“ = Einschaltdauer (Werte bei „WEEK“/„MONTH“/„YEAR“) zurücksetzen

„NO“ = Abbruch (Werte werden nicht zurückgesetzt)

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

I) Funktion G12 „KEYLOCK“

Um zu verhindern, dass die Einstellungen des Raumthermostats verändert werden, kann eine Tastensperre aktiviert werden.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G12 „KEYLOCK“ und Bestätigung mit der Taste „OK“ (5) wird in der untersten Displayzeile „RESET“ angezeigt und im Display blinkt „NO“.
2. Mit den Tasten „-“ (3) und „+“ (2) kann nun zwischen „YES“ und „NO“ gewechselt werden.

„YES“ = Tastensperre aktivieren

„NO“ = Abbruch

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

a) Auswahl von „NO“ (Abbruch):

Der Raumthermostat befindet sich wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

b) Auswahl von „YES“ (Tastensperre aktivieren)

Warten Sie, bis wieder die Normalanzeige erscheint (nach ca. 15 Sekunden).

Bei aktivierter Tastensperre wird im Display neben der Temperatur ein kleines Schloss-Symbol angezeigt.

Beim Drücken der Taste „-“ (3) oder „+“ (2) passiert nun nichts mehr; beim Drücken der Taste „MENU“ (4) bzw. „OK“ (5) erscheint die Anzeige „CODE“ und darunter blinkt die Zahl „0“.

Um die Tastensperre aufzuheben, geben Sie mittels den Tasten „-“ (3) und „+“ (2) den Code „3“ ein und drücken Sie die Taste „OK“ (5).

Die Tastensperre ist daraufhin wieder deaktiviert.

m) Funktion G13 „BACKLIGHT“

Bei jedem Tastendruck wird die Hintergrundbeleuchtung für 15 Sekunden aktiviert und erlischt daraufhin automatisch (Grundeinstellung).

Falls gewünscht, können Sie die Hintergrundbeleuchtung dauerhaft deaktivieren.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion G13 „BACKLIGHT“ und Bestätigung mit der Taste „OK“ (5) blinkt unten rechts die Anzeige „SHORT“ bzw. „OFF“.
2. Mit den Tasten „-“ (3) und „+“ (2) kann nun zwischen „SHORT“ und „OFF“ gewechselt werden.

„SHORT“ = Hintergrundbeleuchtung wird bei jeder Tastenbetätigung für 15 Sekunden aktiviert

„OFF“ = Hintergrundbeleuchtung ausgeschaltet

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

10. Menü „INSTALL SETTINGS“

• Drücken Sie wie in Kapitel 8. b) beschrieben kurz die Taste „MENU“ (4). In der untersten Displayzeile erscheint „USER SETTINGS“.
• Mit den Tasten „-“ (3) und „+“ (2) können Sie umschalten zwischen „USER SETTINGS“ und „INSTALL SETTINGS“.

Wählen Sie „INSTALL SETTINGS“ und drücken Sie dann die Taste „OK“ (5).

• Anschließend lässt sich mit den Tasten „-“ (3) und „+“ (2) die gewünschte Funktion auswählen (siehe nachfolgende Unterkapitel bzw. Kurzbeschreibung in Kapitel 8. b).
• Bestätigen Sie die Auswahl mit der Taste „OK“ (5).
• Wenn Sie eine Funktion bzw. das Einstellmenü verlassen wollen, drücken Sie die Taste „MENU“ (4).

a) Funktion H1 „HEAT OR COOL“

Die Einstellung dieser Funktion entscheidet, ob der Raumthermostat in Verbindung mit einem Heiz- oder Kühlgerät betrieben wird.

Abhängig von der gewählten Betriebsart („HEAT“ = Heiz-Modus, „COOL“ = Kühl-Modus) wird das entsprechende Relais an den Anschlussklemmen COM1/NC1/NO1 bzw. COM2/NC2/NO2 geschaltet, wenn die gemessene Temperatur den Wert in der Programmierung über- oder unterschreitet (ab welcher Differenz ist abhängig von der Einstellung der Hysterese).

■ „HEAT“ = Heiz-Modus

Der Verbraucher wird eingeschaltet, wenn die gemessene Temperatur unter dem Wert in der Programmierung liegt.

Diese Betriebsart ist zu verwenden, wenn eine Heizung gesteuert werden soll.

- „COOL“ = Kühl-Modus

Der Verbraucher wird eingeschaltet, wenn die gemessene Temperatur über dem Wert in der Programmierung liegt.

Diese Betriebsart ist zu verwenden, wenn ein Kühlgerät/Lüfter gesteuert werden soll.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion H1 „HEAT OR COOL“ und Bestätigung mit der Taste „OK“ (5) blinkt rechts im Display die Anzeige „HEAT“ bzw. „COOL“.
2. Mit den Tasten „-“ (3) und „+“ (2) kann nun zwischen „HEAT“ und „COOL“ gewechselt werden.

$$ , \text { "HEAT" } = \text { Heiz - Modus } $$

$$ \text { „COOL“ } = \text { Kühl - Modus } $$

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Achten Sie bei der Erstinbetriebnahme des Raumther-

mostats unbedingt darauf, dass der richtige Betriebsmodus eingestellt ist, abhängig davon, ob Sie ein Heiz- oder Kühlgerät ansteuern wollen.

In der Grundeinstellung ist „HEAT“ (Heiz-Modus) voreingestellt.

b) Funktion H2 „VALVE PROTECT“

Bei Ansteuerung eines elektrisch betriebenen Heizkörperventils kann diese Funktion helfen, ein Verkalken des Ventils zu vermeiden.

Ist die Kalkschutz-Funktion eingeschaltet, so wird der angeschlossene Verbraucher jeden Tag um 10:00 Uhr (vormittags) für die Dauer von 1 bis 10 Minuten (einstellbar) aktiviert, unabhängig von der jeweils vorhandenen Programmierung.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion H2 „VALVE PROTECT“ und Bestätigung mit der Taste „OK“ (5) blinkt entweder „OFF“ oder eine Zahl zwischen 1 und 10.
2. Mit den Tasten „-“ (3) und „+“ (2) kann die Kalkschutz-Funktion entsprechend eingestellt werden:

„OFF“ = Kalkschutz-Funktion ausgeschaltet

„1“......„10“ = Öffnungsdauer des Ventils in Minuten; Kalkschutz-Funktion eingeschaltet

1. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

Die Funktion sollte nur dann eingeschaltet werden, wenn der Raumthermostat einen dazu geeigneten Verbraucher ansteuert.

c) Funktion H3 „FROST PROTECT“

Funktion „FROST PROTECT“ ist nur im Heiz-Modus (siehe Kapitel 10. a) verfügbar oder wenn der Raumthermostat abgeschaltet wurde (siehe Kapitel 11 a).

Um eine flüssigkeitsbasierte Heizung vor dem Einfrieren zu schützen, kann die Frostschutz-Funktion aktiviert werden.

Dabei wird der angeschlossene Verbraucher unabhängig vom eingestellten Programm aktiviert, wenn die Temperatur zu stark absinkt (Temperaturgrenze zwischen +5,0....+7,0 °C einstellbar).

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion H3 „FROST PROTECT“ und Bestätigung mit der Taste „OK“ (5) blinkt entweder „OFF“ oder ein Temperaturwert.
2. Mit den Tasten „-“ (3) und „+“ (2) kann die Frostschutz-Funktion entsprechend eingestellt werden:

„OFF“ = Frostschutz-Funktion ausgeschaltet

Temperaturwert „5,0 °C“.....„7,0 °C“ = Temperaturgrenze; bei Unterschreiten wird die Netzsteckdose des Raumthermostats aktiviert

1. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

d) Funktion H4 „OPTIMUM START“

Funktion „OPTIMUM START“ ist nur im Heiz-Modus (siehe Kapitel 10. a) verfügbar.

Je nach angeschlossener Heizung, Raumgröße und Umgebungsbedingungen kann der angeschlossene Verbraucher ggf. früher aktiviert werden, um die gewünschte Temperatur schneller zu erreichen. Der Raumthermostat merkt sich dabei, wie lange es am Vortag gedauert hat und startet daraufhin den angeschlossenen Verbraucher entsprechend früher.

Beispiel: Die Startzeit des Verbrauchers ist lt. Programmierung für jeden Tag der Woche 6:00 Uhr.

Wenn der Aufheizvorgang z.B. am Montag 30 Minuten gedauert hat, um die gewünschte Temperatur zu erreichen, so wird der Verbraucher am Dienstag bereits um 5:30 Uhr aktiviert.

Sollte jedoch die gewünschte Temperatur am Dienstag bereits nach einem Aufheizvorgang von 25 Minuten erreicht werden, so wird der Verbraucher am Mittwoch erst um 5:35 Uhr aktiviert.

Wie Sie sehen, verändert sich die Zeit, wann der Verbraucher aktiviert wird, abhängig von der Dauer des Aufheizvorgangs am Vortag automatisch.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion H4 „OPTIMUM START“ und Bestätigung mit der Taste „OK“ (5) blinkt entweder „YES“ oder „NO“.

2. Mit den Tasten „-“ (3) und „+“ (2) können Sie wählen zwischen:

„YES“ = Funktion „OPTIMUM START“ eingeschaltet „NO“ = Funktion „OPTIMUM START“ ausgeschaltet

1. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

e) Funktion H5 „RESET ALL“

Hierüber wird der Raumthermostat auf die Werkseinstellungen zurückgesetzt.

Alle Einstellungen und Programmierungen gehen d unwiderrufl ich verloren.

Gehen Sie anschließend zur Programmierung wie in den vorangegangenen Kapiteln beschrieben vor.

Gehen Sie wie folgt vor:

1. Nach der Auswahl der Funktion H5 „RESET ALL“ und Bestätigung mit der Taste „OK“ (5) blinkt entweder „YES“ oder „NO“.
2. Mit den Tasten „-“ (3) und „+“ (2) können Sie wählen zwischen:

„YES“ = Reset durchführen

„NO“ = Abbruch

1. Bestätigen Sie die Auswahl mit der Taste „OK“ (5).

Bei Auswahl von „YES“ werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt, dies dauert einige Sekunden (währenddessen sind alle Tasten des Touchscreen-Displays ohne Funktion).

Der Raumthermostat befindet sich daraufhin wieder im vorherigen Menü zur Auswahl der Funktionen.

Zum Verlassen des Menüs und zur Rückkehr zur Normalanzeige drücken Sie die Taste „MENU“ (4) ggf. mehrfach.

11. Sonstige Funktionen

a) Raumthermostat aus-/einschalten

Soll der Raumthermostat vorübergehend ausgeschaltet werden, um z.B. ein laufendes Programm für einige Tage zu unterbrechen, so gehen Sie wie folgt vor:

1. Halten Sie in der normalen Anzeige des Raumthermostats (Uhrzeit/Temperatur im Display) die Taste „MENU“ (4) für 10 Sekunden gedrückt.

Daraufhin erscheint unten links im Display „OFF“.

Der Raumthermostat ist vorübergehend deaktiviert.

1. Zum Einschalten des Raumthermostats halten Sie in der normalen Anzeige (Uhrzeit/Temperatur im Display) die Taste „MENU“ (4) für 10 Sekunden gedrückt.

Daraufhin verschwindet die Anzeige „OFF“ unten links im Display, der Raumthermostat arbeitet nun wieder entsprechend der Programmierung.

b) Manuelle Temperaturvorwahl

Sie können jederzeit die bestehende Programmierung übergehen und die gewünschte Temperatur manuell einstellen.

Diese Funktion ist nur dann möglich, wenn eine Programmierung vorhanden ist (siehe Kapitel 9. b).

Bei Erstinbetriebnahme (oder nach einem Reset) ist dies nicht der Fall, deshalb kann zu diesem Zeitpunkt auch keine manuelle Temperatureinstellung vorgenommen werden.

1. Der Raumthermostat muss sich in der normalen Anzeige be- fi nden (Uhrzeit/Temperatur im Display).

Wie gerade beschrieben, muss eine Programmierung vorhanden sein.

1. Stellen Sie die gewünschte manuelle Temperatur mit den Tasten „-“ (3) und „+“ (2) ein (ein Hand-Symbol erscheint).

Die Temperatur kann innerhalb der eingestellten Temperaturgrenzen (siehe Kapitel 9. h) gewählt werden.

1. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder in der normalen Anzeige.

1. So lange das Hand-Symbol im Display sichtbar ist, kann die Temperatur mit den Tasten „-“ (3) und „+“ (2) jederzeit verändert werden.

Die manuelle Betriebsart wird automatisch beendet, wenn der nächste Schaltpunkt anhand der Programmierung erreicht wird (z.B. am nächsten Tag).

Sie können die manuelle Betriebsart auch selbst beenden, indem Sie die Taste „MENU“ (4) oder „OK“ (5) kurz drücken.

Wenn die manuelle Betriebsart beendet wurde, verschwindet das Hand-Symbol. Die Temperatursteuerung übernimmt nun wieder das eingestellte Programm.

c) Manuelle Temperaturvorwahl für 1....24 Stunden

Die manuelle Temperaturvorwahl (siehe Kapitel 11. b) kann auch für eine feste Zeit von 1....24 Stunden gelten. Während dieser Zeit-dauer wird die bestehende Programmierung nicht ausgeführt.

Diese Funktion ist nur dann möglich, wenn eine Programmierung vorhanden ist (siehe Kapitel 9. b).

Bei Erstinbetriebnahme (oder nach einem Reset) ist dies nicht der Fall, deshalb kann zu diesem Zeitpunkt auch keine manuelle Temperaturvorwahl für eine bestimmte Zeitdauer vorgenommen werden.

1. Der Raumthermostat muss sich in der normalen Anzeige befinden (Uhrzeit/Temperatur im Display).

Wie gerade beschrieben, muss eine Programmierung vorhanden sein.

1. Stellen Sie die gewünschte manuelle Temperatur mit den Tasten „-“ (3) und „+“ (2) ein (ein Hand-Symbol erscheint).

Die Temperatur kann innerhalb der eingestellten Temperaturgrenzen (siehe Kapitel 9. h) gewählt werden.

1. Drücken Sie die Taste „MENU“ (4) einmal kurz.

Im Display erscheint unten „LOCK HOUR“ und rechts daneben blinken die Stunden („1H“....„24H“).

1. Stellen Sie die gewünschte Zeit (1....24 Stunden) mit den Tas- ten „-“ (3) und „+“ (2) ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.

2. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder in der normalen Anzeige.

Sie können die manuelle Temperaturvorwahl vorzeitig beenden, indem Sie die Taste „MENU“ (4) oder „OK“ (5) kurz drücken.

Wenn die manuelle Temperaturvorwahl beendet wurde, verschwindet das Hand-Symbol. Die Temperatursteuerung übernimmt nun wieder das eingestellte Programm.

d) Manuelle Temperaturvorwahl für 1....99 Tage

Diese Funktion (auch als Urlaubsfunktion bezeichnet) ermöglicht es, die Temperatur für längere Zeit auf einen festen Wert einzustellen. Während dieser Zeitdauer wird die bestehende Programmierung nicht ausgeführt.

ese Funktion ist nur dann möglich, wenn eine Programmierung vorhanden ist (siehe Kapitel 9. b).

Bei Erstinbetriebnahme (oder nach einem Reset) ist dies nicht der Fall, deshalb kann zu diesem Zeitpunkt auch keine manuelle Temperaturvorwahl für eine bestimmte Zeitdauer vorgenommen werden.

1. Der Raumthermostat muss sich in der normalen Anzeige befinden (Uhrzeit/Temperatur im Display).

Wie gerade beschrieben, muss eine Programmierung vorhanden sein.

1. Stellen Sie die gewünschte manuelle Temperatur mit den Tasten „-“ (3) und „+“ (2) ein (ein Hand-Symbol erscheint).

Die Temperatur kann innerhalb der eingestellten Temperaturgrenzen (siehe Kapitel 9. g) gewählt werden.

1. Drücken Sie die Taste „MENU“ (4) zweimal kurz, unterhalb der Temperaturanzeige erscheint „HOLIDAY“.

Im Display erscheint unten „LOCK DAY“ und rechts daneben blinken die Tage („1d“....„99d“).

1. Stellen Sie die gewünschte Zeit (1....99 Tage) mit den Tasten „-“ (3) und „+“ (2) ein. Für eine Schnellverstellung halten Sie die jeweilige Taste länger gedrückt.

2. Bestätigen Sie die Einstellung mit der Taste „OK“ (5).

Der Raumthermostat befindet sich daraufhin wieder in der normalen Anzeige.

Sie können die manuelle Temperaturvorwahl vorzeitig beenden, indem Sie die Taste „MENU“ (4) oder „OK“ (5) kurz drücken.

Wenn die manuelle Temperaturvorwahl beendet wurde, verschwindet das Hand-Symbol. Die Temperatursteuerung übernimmt nun wieder das eingestellte Programm.

12. Störungsbeseitigung

Verbraucher schaltet zu häufig g ein/aus

- Stellen Sie im Menü „USER SETTINGS“ in der Funktion G10 „SWING SETTING“ einen höheren Wert ein (Grundeinstellung ist 0,5 °C).

Manuelle Temperaturvorwahl nicht möglich

- Führen Sie zunächst eine Programmierung durch, siehe Kapitel 9. b).

Raumtemperatur zu hoch oder zu niedrig

- Stellen Sie im Menü „USER SETTINGS“ in der Funktion G9 „TEMP CALIBRATE“ einen Offset-Wert ein, um die Regelung an die örtlichen Gegebenheiten anzupassen.

Alternativ können Sie mittels der Funktion G3 „PROGRAM SETBACK“ die Temperaturen der vorhandenen Programmierung direkt verändern.

Einstellbarer Temperaturbereich zu klein

- Stellen Sie im Menü „USER SETTINGS“ in der Funktion G8 „TEMP LIMITS“ die gewünschte obere und untere Temperaturgrenze korrekt ein.

Ab Werk voreingestellt ist eine untere Temperaturgrenze von +5,0 °C und eine obere Grenze von +45,0 °C.

Falls erforderlich, lässt sich dieser Temperaturbereich entsprechend einschränken.

13. Wartung und Reinigung

Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren der Bestandteile des Produkts, öffnen/zerlegen Sie es deshalb niemals.

Zur Reinigung der Außenseite genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Display oder Gehäuse, dies führt zu Kratzspuren.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

14. Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

tsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

15. Technische Daten

Betriebsspannung: 230 V/AC, 50 Hz

Anschlussleistung: 3680 W (230 V/AC, 16 A)

Temperaturschaltpunkte: Max. 7 pro Tag

Temperatursteuerbereich: +5 °C bis +45 °C

Hysterese: 0,2 °C bis 2,0 °C

Frostschutz-Funktion: Ja (ein-/ausschaltbar)

Kalkschutz-Funktion: Ja (ein-/ausschaltbar)

Schaltkontakt: Relais, einpolig

(ein Relais für Heiz-Modus, ein Relais für Kühl-Modus)

Abmessungen: 97 x 85 x 36 mm (B x H x T)

Gewicht: 220 g

Table of Contents

Page

1. Menu „USER SETTINGS“ 146

a) Functie G1 „PROGRAM SELECT“ .....146
b) Functie G2 „PROGRAM SETTING“ 147
c) Functie G3 „PROGRAM SETBACK“ .....149
d) Functie G4 „PROGRAM COPY“ .....151
e) Functie G5 „CLOCK SETTINGS“ 152

f) Functie G6 „SUMMERTIME SET“......153

g) Functie G7 „FLORT SETTING“ .....154
h) Functie G8 „TEMP LIMITS“ 156

i) Functie G9 „TEMP CALIBRATE“ 157

j) Functie G10 „SWING SETTING“....158

k) Functie G11 „ENERGY CONSUME“ .....159
I) Functie G12 „KEYLOCK“ 160

m) Functie G13 „BACKLIGHT“ 161

1. Menu „INSTALL SETTINGS“ 162

a) Functie H1 „HEAT OR COOL“ 162

b) Functie H2 „VALVE PROTECT“....164

c) Functie H3 „FROST PROTECT“......165
d) Functie H4 „OPTIMUM START“ 166
e) Functie H5 „RESET ALL“ 167

P a g i n a

1. Verdere tips 168

Menu „USER SETTINGS“

- Functie G1 „PROGRAM SELECT“

Programmageheugen selecteren (1, 2 of 3)

- Functie G2 „PROGRAM SETTING“

9. Menu „USER SETTINGS“

• Druk kort op de toets „MENU“ (4), zoals beschreven in hoofdstuk 8. b). In de onderste dispalyregel verschijnt „USER SETTINGS“.
• Met de toetsen „-“ (3) en „+“ (2) kunt u omschakelen tussen „USER SETTINGS“ en „INSTALL SETTINGS“.

Selecteer „USER SETTINGS“ en druk dan op de toets „OK“ (5).

- Verwarmingsmlodus („HEAT“)

Voorbeeld:

- Koelmodus („COOL“)

Voorbeeld:

15. Technische gegevens

Diese Bedienungsanleitung ist eine Publikation der Sygonix GmbH, Nordring 98a, D-90409 Nürnberg (www.sygonix.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi Imung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2013 by Sygonix GmbH.

Legal notice
