PL135 HAN - Anemometer VOLTCRAFT - Gratis gebruiksaanwijzing en handleiding

Producttype	Warmtedraadanemometer met thermistor
Merk	Voltcraft
Model	PL135 HAN
Totaalgewicht	280 g (inclusief sensor en kabel)
Gewicht sensor en kabel	142 g
Voeding	Ingebouwde LiPo-accu 3,7 V / 1000 mAh, opladen via USB (5 V/DC, max. 1 A)
Snelheidsmeeteenheden	m/s, ft/min, km/h, MPH, knopen
Temperatuureenheden	°C, °F
Volumestroom eenheden	CFM, CMM
Hoofdfuncties	Luchtsnelheidsmeting, volumestroom, temperatuur; MAX/MIN-functies, gemiddelde (per aantal of per periode), HOLD, nulstelling, achtergrondverlichting, instelbare automatische uitschakeling (20 min)
Display	LCD-scherm van 41 x 60 mm
Sensor	Telescopische hittedraadsensor, lengte: 32 – 115 cm, kabel van 1,75 m
Resolutie	Snelheid: 0,01 m/s, 0,1 km/h, 1 ft/min, 0,1 MPH, 0,1 knopen; Temperatuur: 0,1 °C/°F
Snelheidsnauwkeurigheid	±(5 % + 1 cijfer) van de afgelezen waarde voor m/s, km/h, ft/min; ±(1 % + 1 cijfer) van het volledige bereik voor MPH, knopen
Temperatuurnauwkeurigheid	±1 °C (0 tot +50 °C), ±1,8 °F (+32 tot +122 °F)
Meetbereik (snelheid)	0,1 – 25 m/s; 0,3 – 90,0 km/h; 20 – 4925 ft/min; 0,2 – 55,8 MPH; 0,2 – 48,5 knopen
Meetbereik (temperatuur)	0 tot +50 °C / +32 tot +122 °F
Meetbereik (volumestroom)	0 – 99999 (CFM of CMM)
Meetinterval	Ongeveer 0,8 s
Bedrijfsomstandigheden	0 tot +50 °C, relatieve luchtvochtigheid < 80%
Opslagomstandigheden	-10 tot +60 °C, relatieve luchtvochtigheid < 80%
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen agressieve producten gebruiken; niet onderdompelen in water
Veiligheid	Alleen voor gebruik binnenshuis; niet blootstellen aan vocht; ingebouwde accu niet vervangbaar; apparaat niet openen
Onderdelen en repareerbaarheid	Geen door de gebruiker vervangbare onderdelen; reparatie alleen door een specialist
Algemene informatie	Voldoet aan CE-normen; geleverd met USB-voeding, USB-kabel, software-cd, draagtas, handleiding

Veelgestelde vragen - PL135 HAN VOLTCRAFT

Hoe laad ik de Voltcraft PL135 HAN anemometer op?

Sluit de USB-kabel (mini-USB) aan op het apparaat en het andere uiteinde op een USB-bron (computer of adapter). Het batterijpictogram knippert tijdens het opladen en blijft branden wanneer het klaar is. Het opladen duurt ongeveer 4 tot 5 uur.

Wat is de nauwkeurigheid van de luchtsnelheidsmeting?

De nauwkeurigheid is ±(5% + 1 cijfer) van de afgelezen waarde voor eenheden m/s, km/h en ft/min, en ±(1% + 1 cijfer) van het volledige bereik voor MPH en knopen.

Hoe wijzig ik de snelheidsmeeteenheid?

Houd de SET-toets ongeveer een seconde ingedrukt om het configuratiemenu te openen. Gebruik MEAN en FLOW TEMP om naar unit VEL te navigeren en druk op ENTER om te kiezen uit m/s, ft/min, km/h, MPH of knopen.

Hoe gebruik ik de gemiddelde (MEAN) functie?

Druk op MEAN om het gemiddelde per aantal in te schakelen: druk op ENTER om elke meting op te slaan, druk vervolgens opnieuw op MEAN om het gemiddelde weer te geven. Voor een gemiddelde over een periode, houd MEAN ongeveer 1 seconde ingedrukt, druk dan op ENTER om de stopwatch te starten.

Wat betekent het batterijpictogram dat wordt weergegeven?

Het batterijpictogram knippert tijdens het opladen. Als het blijft branden, is het opladen voltooid. Als het tijdens gebruik verschijnt, geeft dit aan dat de batterij bijna leeg is en moet worden opgeladen.

Hoe reinig ik de hittedraadsensor?

Koppel voor het reinigen de USB-kabel los en schuif de beschermhuls over de sensor. Gebruik een droge, zachte en schone doek. Gebruik nooit agressieve producten of alcohol en dompel het apparaat niet onder in water.

Kan ik de anemometer buitenshuis gebruiken?

Nee, gebruik is alleen toegestaan binnenshuis, in afgesloten ruimtes. Vermijd contact met vocht; het apparaat is niet ontworpen voor gebruik buitenshuis.

Hoe installeer ik de meegeleverde software?

Plaats de cd in de computer. Als het programma niet automatisch start, open dan het bestand INSTALLER.exe. Volg de instructies op het scherm. Installeer eerst de software en vervolgens de USB-stuurprogramma die overeenkomt met uw systeem (32 of 64 bits). Sluit vervolgens het ingeschakelde apparaat aan via USB.

Wat is de levensduur van de batterij?

De ingebouwde LiPo-accu van 1000 mAh biedt een gebruiksduur van ongeveer 8 tot 16 uur, afhankelijk van het gebruik (stroomverbruik 60-120 mA). Het wordt aanbevolen om deze regelmatig op te laden, zelfs als het apparaat niet wordt gebruikt.

Hoe stel ik de doorsnede in voor de berekening van het volumestroom?

Navigeer in het configuratiemenu naar AREA en druk op ENTER. Gebruik MAX MIN om het aantal decimalen in te stellen, gebruik vervolgens MEAN en FLOW TEMP om elk cijfer te wijzigen. Bevestig met ENTER. De waarde blijft opgeslagen na uitschakeling.

GEBRUIKSAANWIJZING PL135 HAN VOLTCRAFT

NL GEBRUIKSAANWIJZING

Pagina 57 – 74

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 57 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

Seite

1. Inleiding....58
2. Bedoeld gebruik ....59
3. Bedieningselementen....60
4. Beeldschermelementen....61
5. Uitleg van symbolen....62
6. Veiligheidsinstructies....62
7. Leveringsomvang....65
8. Accu opladen....65
9. Ingebruikname....65
10. Instellingen....68
11. Software 70
12. Onderhoud en reiniging....71
13. Verwijdering....72
14. Technische gegevens....73

1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald.

Voltcraft® - deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

2. BEDOELD GEBRUIK

Het product dient voor het meten van de luchttemperatuur alsmede de stroomsnelheid en volumestroom van lucht met behulp van een externe, met een kabel verbonden telescoop-hittedraadsensor met thermistor. Het product is geschikt voor toepassingen op verwarmings-, klimaatbeheersings- en ventilatiegebied. De meetgegevens worden op een LCD-scherm getoond. Bij aansluiting van het product op een computer kunnen de meetwaarden met behulp van beschikbare software als grafiek getoond en naar een tekstdocument geëxporteerd worden. Stroom wordt geleverd door een vast ingebouwde LiPo-accu.

Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden.

In verband met veiligheid en normering (CE) zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en gooi hem niet weg. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld.

Het product voldoet aan de nationale en Europese wettelijke voorschriften.

Volg alle veiligheidsinstructies en informatie in deze handleiding op.

3. BEDIENINGSELEMENTEN

14 -88.88 2000 m/s (Hz) max/Hz MPB max PLAY VEL TWP AMR M/s -88.88 2000 200 MAX 500 O Max 12 13 11 10 9 8 7 6 5 1 2 3 4

1 Sensorkop 8 Toets FLOW TEMP
2 Veiligheidshuls 9 Toets MAX MIN
3 Greep 10 Toets SET
4 Telescoop-hittedraadsensor 11 Toets MEAN
5 Mini-USB-bus 12 Toets HOLD ZERO
6 Toets aan/uit 13 LCD-scherm
7 Toets ENTER 14 Sensoraansluiting

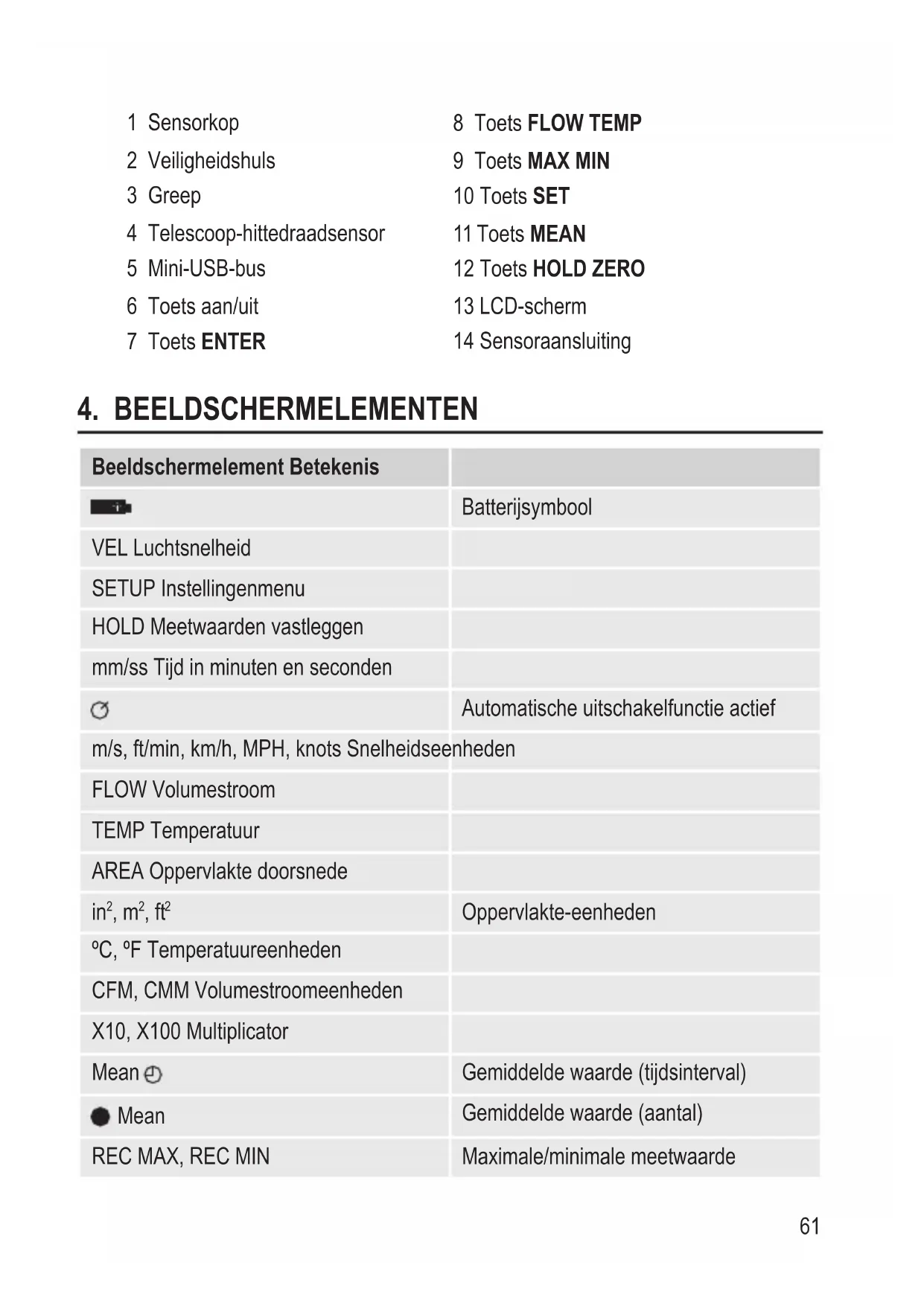

4. BEELDSCHERMELEMENTEN

Beeldschermelement Betekenis
	Batterijsymbool
VEL Luchtsnelheid
SETUP Instellingenmenu
HOLD Meetwaarden vastleggen
mm/ss Tijd in minuten en seconden
	Automatische uitschakelfunctie actief
m/s, ft/min, km/h, MPH, knots Snelheidseenheden
FLOW Volumestroom
TEMP Temperatuur
AREA Oppervlakte doorsnede
in2, m2, ft2	Oppervlakte-eenheden
°C, °F Temperatuureenheden
CFM, CMM Volumestroomeenheden
X10, X100 Multiplicator
Mean ⏻	Gemiddelde waarde (tijdsinterval)
● Mean	Gemiddelde waarde (aantal)
REC MAX, REC MIN	Maximale/minimale meetwaarde

5. UITLEG VAN SYMBOLEN

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut opgevolgd dienen te worden.

Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderdelen in het apparaat.

Een pijlsymbool geeft aan dat er bijzondere tips en aanwijzingen over de bediening van het apparaat gegeven worden.

Dit apparaat voldoet aan de CE-normen en de vereiste Europese richtlijnen.

6. VEILIGHEIDSINSTRUCTIES

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

a) Personen / Product

• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelijk is het product veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

- zichtbaar is beschadigd,

• niet langer op juiste wijze werkt,
• tijdens lange periode is opgeslagen onder slechte omstandigheden, of
• onderhevig is geweest aan ernstige vervoergerelateerde druk.

- Behandel het product met zorg. Schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

- Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

- Zorg dat de kabels nooit worden geplooid, gebogen of door scherpe randen schade oplopen.

- Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte werd overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het apparaat eerst op kamertemperatuur komen voordat het aangesloten en gebruikt wordt. Dit kan soms een aantal uur duren.

- In scholen, onderwijsinstellingen, hobby- en zelfhulpinstellingen moet op het gebruik van elektrische apparatuur door daarvoor opgeleid personeel toezicht worden gehouden.

- Let erop dat in commerciële instellingen de ongevallenpreventievoorschriften van de organisatie van commerciële bedrijfsverenigingen voor elektrische installaties en apparaten nageleefd worden.

- Het stopcontact waarop de apparat wordt aangesloten, moet gemakkelijk toegankelijk zijn.

- Gebruik voor de spanningsbron uitsluitend de meegeleverde netvoedingadapter.

- Gebruik als spanningsbron voor de netvoedingadapter uitsluitend een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer voor het insteken van de netvoedingadapter, of de op de netvoedingadapter aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.

- Netvoedingadapters nooit met natte handen in de contactdoos steken of eruit trekken.

• Trek de netvoedingadapter nooit aan het netsnoer uit de contactdoos, trek deze altijd aan de daarvoor bestemde greepvlakken uit de contactdoos.
• Plaats kabels altijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwonding.
• Trek om veiligheidsredenen bij onweer altijd de netvoedingadapter uit de contactdoos.

b) Accu's

• De oplaadbare batterij is ingebouwd in de product en kan niet worden vervangen.
• Beschadig nooit de oplaadbare batterij. Het omhulsel van de oplaadbare batterij beschadigen kan explosiegevaar of brand veroorzaken! Anders dan conventionele batterijen/oplaadbare batterijen (bijv. AA of AAA), bestaat het omhulsel van de LiPo oplaadbare batterij niet uit een dunne metalen laag maar slechts uit een gevoelige dunne plastic laag.
• U mag de contactpunten van de oplaadbare batterij nooit kortsluiten. Gooi nooit de batterij of de product in het vuur. Er bestaat gevaar op brand of explosie!
• Laad de oplaadbare batterij regelmatig op, zelfs wanneer u de product niet gebruikt. Vanwege de technologie van de oplaadbare batterij, hoeft u de oplaadbare batterij niet eerst te ontladen.
• Laad de oplaadbare batterij van de product nooit zonder toezicht op.
• Plaats de product tijdens het opladen op een oppervlak dat niet hittegevoelig is. Het is normaal dat een zekere hoeveelheid hitte vrijkomt tijdens het opladen.

c) Diversen

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

Indien u vragen heeft over de correcte aansluiting of het gebruik of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

7. LEVERINGSOMVANG

• Meetapparaat
• USB-Netvoeding
• Telescoop-hittedraadsensor
• USB-kabel
• Software-CD
• Koffer
• Gebruiksaanwijzing

8. ACCU OPLADEN

1. Verbind de Mini-USB-stekker van de USB-kabel met de Mini-USB-bus (5) van het meetapparaat.
2. Verbind de USB-A-stekker van de USB-kabel met de USB-poort van een USB-stroombron (bijv. een computer, USB-netvoedingadapter, etc.).
3. Het batterijsymbool knippert links op het beeldscherm (13) wat aangeeft dat de accu opgeladen wordt.
4. Als het batterijsymbool blijft oplichten, is de accu volledig opgeladen. Ontkoppel de USB-kabel dan van het meetapparaat en van de stroombron.

Het opladen duurt ong. 4 – 5 uur.

Laad de accu weer op zodra tijdens het meten het batterijsymbool op het beeldscherm verschijnt.

9. INGEBRUIKNAME

a) Basisfunctie

1. Verbind de stekker van de telescoop-hittedraadsensor (4) met de sensoraansluiting (14) van het meetapparaat. Dat kan op slechts een manier. Gebruik daarbij niet teveel kracht. De pijl op de stekker moet naar de pijl boven het beeldscherm (13) wijzen.
2. Schuif de metalen beschermhuls (2) van de sensorkop (1) naar beneden om de hittedraadsensor en de thermistor bloot te leggen.

3. Trek de telescopische stang zo ver als nodig is uit. Pak daarvoor de telescoopstang aan de zwarte greep (3) vast.

4. Druk op toets aan/uit (6) om het product aan te zetten. Alle symbolen op het beeldscherm lichten dan kort even op. Daarna start een countdown van acht seconden. Na afloop van die countdown is het meetapparaat klaar voor gebruik.

5. Houd de sensorkop (1) in het gebied waar de meting moet worden uitgevoerd. De meetwaarden verschijn in reële tijd op het beeldscherm (13):

- Bovenste helft beeldscherm: luchtsnelheid (VEL)

- Onderste helft beeldscherm: volumestroom (FLOW) of temperatuur (TEMP)

→ Op de sensorkop zijn ter hoogte van de hittedraadsensor twee pijlen aangebracht. Richt voor de meting de sensorkop zo dat de pijlen in de richting van de luchtstroom wijzen.
6. Druk op de toets FLOW TEMP (8) om in de onderste helft van het beeldscherm te wisselen tussen het aangeven van de volumestroom en de temperatuur.
→ Teneinde het meetapparaat in staat te stellen de volumestroom correct te berekenen, moet de oppervlakte van de doorsnede van de luchtstroom ingevoerd worden. Raadpleeg daarvoor het hoofdstuk "Instellingen".

Indien één van de multiplicatoren (X10 of X100) onder de meetwaarde verschijnt, moet u de gemeten waarde met die factor vermenigvuldigen om de correcte meetwaarde te verkrijgen.

1. Nadat de meting verricht is, schuift u de metalen beschermhuls (2) om de sensorkop naar boven om de hittedraadsensor en de thermistor te beschermen.
2. Schakel het meetapparaat uit, ontkoppel de telescoop-hittedraadsensor (4) van het meetapparaat en schuif de telescoopstang weer in.

b) MAX/MIN-functie

• Druk tijdens het meten herhaaldelijk op de toets MAX/MIN (9) om te wisselen tussen het tonen van de maximale en minimale meetwaarden van de meting. Aan de onderste rand van het beeldscherm (13) verschijnt de desbetreffende indicator (REC MAX of REC MIN).
• Houd de toets MAX/MIN ongeveer één seconde lang ingedrukt om weer naar het tonen van de meetwaarden in reële tijd terug te keren.

c) MEAN-functie (gemiddelde waarde)

U kunt de gemiddelde waarde als functie van het aantal metingen of de meetinterval berekenen.

Aantal gemeten waarden

1. Druk tijdens het meten op de toets MEAN (11). Aan de onderste rand van het beeldscherm (13) verschijnt de indicator ● Mean.
2. Op de onderste helft van het beeldscherm verschijnt de meetwaarde in reële tijd. Druk herhaaldelijk op de toets FLOW TEMP (8) om in de onderste helft van het beeldscherm te wisselen tussen het aangeven van de luchtsnelheid en de volumestroom.
3. Druk op de toets ENTER (7) om de gemeten waarde vast te leggen. De zojuist geregistreerde meetwaarde verschijnt op de bovenste helft van het beeldscherm. Herhaal dit tot het gewenste aantal meetwaarden is vastgelegd.
4. Druk op de toets MEAN. De indicator ● Mean knippert en in de onderste helft van het beeldscherm verschijnt het gemiddelde van de eerder vastgelegde meetwaarden.
5. Druk op toets MEAN om weer naar de normale meetmodus terug te keren.

Meetinterval

1. Houd tijdens het meten de toets MEAN (11) ongeveer één seconde lang ingedrukt. Aan de onderste rand van het beeldscherm (13) verschijnt de indicator Mean Ⓤ. Op de bovenste helft van het beeldscherm verschijnt de indicator mm/ss en vier horizontale strepen.
2. Op de onderste helft van het beeldscherm verschijnt de meetwaarde in reële tijd. Druk een aantal maal op de toets FLOW TEMP (8) om in de onderste helft van het beeldscherm te kiezen tussen het aangeven van de temperatuur, de luchtsnelheid en de volumestroom.
3. Druk op toets ENTER (7) om met de tijdafhankelijke berekening van de gemiddelde waarde te beginnen. Op de bovenste helft van het beeldscherm verschijnt de tijd die verlopen is.
4. Druk indien nodig op toets ENTER om de tijdmeting te onderbreken/te continueren.
5. Druk op toets MEAN. De indicator Mean knippert en in de onderste helft van het beeldscherm verschijnt de gemiddelde waarde van het meetinterval.
6. Druk op toets MEAN om weer naar de normale meetmodus terug te keren.

d) HOLD-functie

• Druk tijdens de meting op toets HOLD ZERO (12) om de meetwaarde van dat moment op het beeldscherm (13) vast te leggen. Op de bovenste helft van het beeldscherm verschijnt de indicator HOLD.
• Druk opnieuw op toets HOLD ZERO om weer terug te keren naar de weergave van de meetwaarden in reële tijd. De indicator HOLD verdwijnt van het beeldscherm.

e) ZERO-functie (nulinstelling)

Houd tijdens het meten de toets HOLD ZERO (12) ongeveer één seconde lang ingedrukt. De meetwaarde van de luchtstroom wordt weer op nul teruggezet.

f) Achtergrondverlichting

Druk op toets SET (10) om de achtergrondverlichting van het beeldscherm aan/uit te zetten.

→ De achtergrondverlichting dooft niet automatisch na afloop van een bepaalde tijd maar moet handmatig uitgezet worden.

10. INSTELLINGEN

a) Algemeen

1. Houd tijdens het normale meten de toets SET (10) voor ongeveer één seconde ingedrukt om het instellingenmenu te laten verschijnen. Op het beeldscherm (13) verschijnen de indicatoren SETUP, unit en TEMP.
2. Navigeer met de toetsen MEAN (11) en FLOW TEMP (8) door het menu.
3. Druk op toets ENTER (7) om het gewenste menuonderdeel te kiezen.
4. Raak uw keuze met de toetsen MEAN en FLOW TEMP aan en bevestig met de toets ENTER.
5. Houd de toets SET ongeveer één seconde lang ingedrukt om het instellingenmenu te verlaten.

Menu-onderdeel Keuzemogelijkheden
unit TEMP(Temperatureenheid)	°C (graden Celsius)°F (graden Fahrenheit)
unit VEL(Luchtsnelheidseenheid)	m/s (meter per seconde)ft/min (voet per minuut)km/h (kilometer per uur)MPH (mijl per uur)knots (knopen)
unit FLOW(Volumestroomeenheid)	CFM (kubieke voet per minuut)CMM (kubieke meter per minuut)
unit AREA(Oppervlakte-eenheid luchtstroomdoorsnede)	in2(vierkante inch)m2(vierkante meter)ft2(vierkante voet)
AREA(Oppervlakte luchtstroomdoorsnede)	Zie "b) Oppervlak luchtstroomdoorsnede"
SLP(Automatische uitschakeling)	ON (geactiveerd)OFF (gedeactiveerd)

Als de automatische uitschakelfunctie aan staat, schakelt het meetapparaat zich na 20 minuten inactiviteit automatisch uit.

b) Oppervlak luchtstroomdoorsnede

1. Navigeer naar het menuonderdeel AREA en druk op toets ENTER (7). De vier cijfers op de onderste helft van het beeldscherm (13) gaan knipperen.
2. Druk een aantal keer op toets MAX MIN (9) om het aantal decimalen vast te leggen.
3. Bevestig uw keuze met de toets ENTER. Het laatste cijfer knippert.
4. Verander de waarde met de toetsen MEAN (11) en FLOW TEMP (8).
5. Bevestig uw keuze met de toets MAX MIN. Het voorlaatste cijfer knippert.
6. Stel zoals boven beschreven de waarde van het oppervlak van de luchtstroomdoorsnede in en bevestig uw keuze met de toets ENTER.

→ Deze waarde blijft ook na het uitzetten in het geheugen opgeslagen.

11. SOFTWARE

a) Installatie

1. Leg de meegeleverde CD in het daarvoor bestemde loopwerk van uw computer.
2. Als het installatieprogramma zich niet automatisch opent, open dan de op de CD aanwezige bestand INSTALLER.exe
3. Volg de aanwijzingen op het beeldscherm op.

→ Klik op de knop Software om de software te installeren.

Ga na of uw besturingssysteem een 32 of 64 bit-versie is. Klik dan of op Driver 32 of op Driver 64 om de USB-driver te installeren.

b) Meetapparaat op uw PC aansluiten

1. Verbind de Mini-USB-stekker van de USB-kabel met de Mini-USB-bus (5) van het meetapparaat.
2. Verbind de USB-A-stekker van de USB-kabel met een vrije USB-poort van de computer.
3. Druk op toets aan/uit (6) om het product aan te zetten.
4. Open de software.
5. Verdere informatie over de functies van de software vindt u in de handleiding in het Helpmenu van de software.

12. ONDERHOUD EN REINIGING

Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.

• Koppel de USB-kabel voor te beginnen met schoonmaken los van het product en schuif de metalen beschermhul (2) over de sensorkop (1).
• Dompel het product niet onder in water.
• Het binnenste van het product bevat geen onderdelen die door u gerepareerd kunnen worden; maak het product dus nooit open/haal het nooit uit elkaar.
• Schoonmaken met een droog, zacht en schoon doekje is voldoende. Druk niet te hard op de behuizing omdat hierdoor krassen kunnen ontstaan.
• Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en schoon kwastje en een stofzuiger.

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil.

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Laat de ingebouwde accu verwijderen door een vakman als deze wordt afgedankt.

b) Batterijen / Accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Stroomverbruik ...... ca. 60 – 120 mA (bij gebruik)

Meetinterval......ca. 0,8 s

Bedrijfscondities .... 0 tot +50 °C, <80 % RV

Opslagcondities....-10 tot +60 °C, <80 % RV

Lengte telescoop 32 - 115 cm

Lengte kabel....1,75 m

Afmetingen beeldscherm (B x H)......41 x 60 mm

Afmetingen (B x H x D)....62 x 160 x 21 mm

Gewicht.... 280 g (incl. telescoop-hittedraadsensor + kabel)

142 g (telescoop-hittedraadsensor + kabel)

b) USB-Netvoeding

Ingangsspanning 100 – 240 V/AC, 50/60 Hz, max. 0,13 A

Uitgangsspanning/-stroom....5 V/DC, max. 1 A

c) Luchtsnelheid

Eenheid Meetbereik Resolutie Nauwkeurigheid
m/s 0,1 – 25 0,01		±(5 % + 1 d) van de aangegeven waarde of
km/h 0,3 – 90,0 0,1
ft/min 20 – 4925 1
MPH 0,2 – 55,8 0,1		±(1 % + 1 d) van het totale meetbereik
knots 0,2 – 48,5 0,1

m/s = meter per seconde

km/h = kilometer per uur

ft/min = voet per minuut

MPH = mijl per uur

knots = knopen

d) Temperatuur

Eenheid Meetbereik Resolutie Nauwkeurigheid
°C 0 tot +50		±1
°F +32 tot +122 ±1,8	0,1

e) Volumestroom

Eenheid Meetbereik Resolutie
CFM	0 – 99999 0,001 – 100
CMM

Berekening van de volumestroom:

CFM = Luchtsnelheid (ft/min) x Oppervlakte luchtstroomdoorsnede (ft²)

CMM = Luchtsnelheid (m/s) x Oppervlakte luchtstroomdoorsnede (m²) x 60

D Impressum

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
