PL135 HAN - Anemometer VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	Hitzdraht-Anemometer mit Thermistor
Marke	Voltcraft
Modell	PL135 HAN
Gesamtgewicht	280 g (Sensor und Kabel inbegriffen)
Gewicht von Sensor und Kabel	142 g
Stromversorgung	Integrierter LiPo-Akku 3,7 V / 1000 mAh, Aufladung über USB (5 V/DC, max. 1 A)
Geschwindigkeitsmesseinheiten	m/s, ft/min, km/h, mph, Knoten
Temperatureinheiten	°C, °F
Volumenstrom-Einheiten	CFM, CMM
Hauptfunktionen	Messung der Luftgeschwindigkeit, Volumenstrom, Temperatur; MAX/MIN-Funktionen, Mittelwert (nach Anzahl oder Zeit), Halten (HOLD), Nullstellung, Hintergrundbeleuchtung, einstellbare automatische Abschaltung (20 Min)
Anzeige	LCD-Bildschirm 41 x 60 mm
Sensor	Teleskop-Hitzdrahtsensor, Länge: 32 – 115 cm, Kabel 1,75 m
Auflösung	Geschwindigkeit: 0,01 m/s, 0,1 km/h, 1 ft/min, 0,1 mph, 0,1 Knoten; Temperatur: 0,1 °C/°F
Geschwindigkeitsgenauigkeit	±(5 % + 1 Digit) vom Messwert für m/s, km/h, ft/min; ±(1 % + 1 Digit) vom Gesamtbereich für mph, Knoten
Temperaturgenauigkeit	±1 °C (0 bis +50 °C), ±1,8 °F (+32 bis +122 °F)
Messbereich (Geschwindigkeit)	0,1 – 25 m/s; 0,3 – 90,0 km/h; 20 – 4925 ft/min; 0,2 – 55,8 mph; 0,2 – 48,5 Knoten
Messbereich (Temperatur)	0 bis +50 °C / +32 bis +122 °F
Messbereich (Volumenstrom)	0 – 99999 (CFM oder CMM)
Messintervall	ca. 0,8 s
Betriebsbedingungen	0 bis +50 °C, relative Luftfeuchtigkeit < 80 %
Lagerbedingungen	-10 bis +60 °C, relative Luftfeuchtigkeit < 80 %
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine aggressiven Reinigungsmittel verwenden; nicht in Wasser tauchen
Sicherheit	Nur für den Innenbereich; nicht Feuchtigkeit aussetzen; eingebauter Akku nicht austauschbar; Gerät nicht öffnen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch Fachpersonal
Allgemeine Informationen	CE-konform; Lieferung mit USB-Netzteil, USB-Kabel, Software-CD, Tragetasche, Bedienungsanleitung

Häufig gestellte Fragen - PL135 HAN VOLTCRAFT

Wie lade ich das Anemometer Voltcraft PL135 HAN auf?

Schließen Sie das USB-Kabel (Mini-USB) an das Gerät und das andere Ende an eine USB-Quelle (Computer oder Adapter) an. Das Batteriesymbol blinkt während des Ladevorgangs und bleibt konstant, wenn der Ladevorgang abgeschlossen ist. Die Ladezeit beträgt ca. 4 bis 5 Stunden.

Wie genau ist die Luftgeschwindigkeitsmessung?

Die Genauigkeit beträgt ±(5 % + 1 Digit) vom Messwert für die Einheiten m/s, km/h und ft/min und ±(1 % + 1 Digit) vom Gesamtbereich für mph und Knoten.

Wie ändere ich die Geschwindigkeitsmesseinheit?

Halten Sie die Taste SET etwa eine Sekunde lang gedrückt, um in das Konfigurationsmenü zu gelangen. Verwenden Sie MEAN und FLOW TEMP, um zu unit VEL zu navigieren, und drücken Sie dann ENTER, um zwischen m/s, ft/min, km/h, mph oder Knoten auszuwählen.

Wie verwende ich die Mittelwertfunktion (MEAN)?

Drücken Sie MEAN, um den Mittelwert nach Anzahl zu aktivieren: Drücken Sie ENTER, um jede Messung zu speichern, und drücken Sie dann erneut MEAN, um den Mittelwert anzuzeigen. Für einen zeitbasierten Mittelwert halten Sie MEAN etwa 1 Sekunde gedrückt, dann ENTER, um die Stoppuhr zu starten.

Was bedeutet das angezeigte Batteriesymbol?

Das Batteriesymbol blinkt während des Ladevorgangs. Wenn es dauerhaft leuchtet, ist der Ladevorgang abgeschlossen. Wenn es während des Betriebs erscheint, zeigt es an, dass der Akku schwach ist und aufgeladen werden muss.

Wie reinige ich den Hitzdrahtsensor?

Trennen Sie vor der Reinigung das USB-Kabel und schieben Sie die Schutzhülle über den Sensorkopf. Verwenden Sie ein trockenes, weiches und sauberes Tuch. Verwenden Sie niemals aggressive Reinigungsmittel oder Alkohol und tauchen Sie das Gerät nicht in Wasser.

Kann ich das Anemometer im Freien verwenden?

Nein, die Nutzung ist nur in Innenräumen, in geschlossenen Räumen erlaubt. Vermeiden Sie jeden Kontakt mit Feuchtigkeit; das Gerät ist nicht für den Außeneinsatz ausgelegt.

Wie installiere ich die mitgelieferte Software?

Legen Sie die CD in den Computer ein. Wenn das Programm nicht automatisch startet, öffnen Sie die Datei INSTALLER.exe. Befolgen Sie die Bildschirmanweisungen. Installieren Sie zuerst die Software, dann den USB-Treiber für Ihr System (32 oder 64 Bit). Schließen Sie dann das eingeschaltete Gerät über USB an.

Wie lange hält der Akku?

Der eingebaute LiPo-Akku mit 1000 mAh bietet eine Betriebsdauer von ca. 8 bis 16 Stunden je nach Nutzung (Stromverbrauch 60-120 mA). Es wird empfohlen, ihn regelmäßig aufzuladen, auch wenn das Gerät nicht verwendet wird.

Wie stelle ich die Querschnittsfläche für die Volumenstromberechnung ein?

Navigieren Sie im Konfigurationsmenü zu AREA und drücken Sie ENTER. Verwenden Sie MAX MIN, um die Anzahl der Dezimalstellen festzulegen, dann MEAN und FLOW TEMP, um jede Ziffer zu ändern. Bestätigen Sie mit ENTER. Der Wert bleibt nach dem Ausschalten gespeichert.

BEDIENUNGSANLEITUNG PL135 HAN VOLTCRAFT

D BEDIENUNGSANLEITUNG

Seite 3 – 20

PL-135 HAN HOT-WIRE ANEMOMETER

GB OPERATING INSTRUCTIONS

Page 21 – 38

PL-135 HAN ANÉMOMÈTRE À FIL CHAUD

F MODE D'EMPLOI

Page 39 – 56

PL-135 HAN HITTEDRAAD-ANEMOMETER

Best.-Nr. / Item No. / N° de commande / Bestnr.:

283971

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

1. Einführung......4
2. Bestimmungsgemäße Verwendung ....5
3. Bedienelemente ....6
4. Displayelemente....7
5. Zeichenerklärung....8
6. Sicherheitshinweise....8
7. Lieferumfang 11
8. Akku aufladen....11
9. Inbetriebnahme 11
10. Einstellungen....14
11. Software 16
12. Wartung und Reinigung....17
13. Entsorgung....18
14. Technische Daten....19

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt dient zur Messung von Lufttemperatur, Luftgeschwindigkeit und Volumenstrom über einen externen, kabelgebundenen Teleskop-Hitzdrahtsensor mit Thermistor. Das Produkt eignet sich für den Einsatz im Heizungs-, Klima- und Lüftungsbereich. Die Messdaten werden auf dem LC-Display angezeigt. Bei Anschluss des Produkts an einen Computer können die Messwerte über die enthaltene Software in Form eines Graphen dargestellt und in ein Textdokument exportiert werden. Die Spannungsversorgung erfolgt über einen fest eingebauten LiPo-Akku.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Befolgen Sie alle Sicherheitshinweise und Informationen in dieser Anleitung.

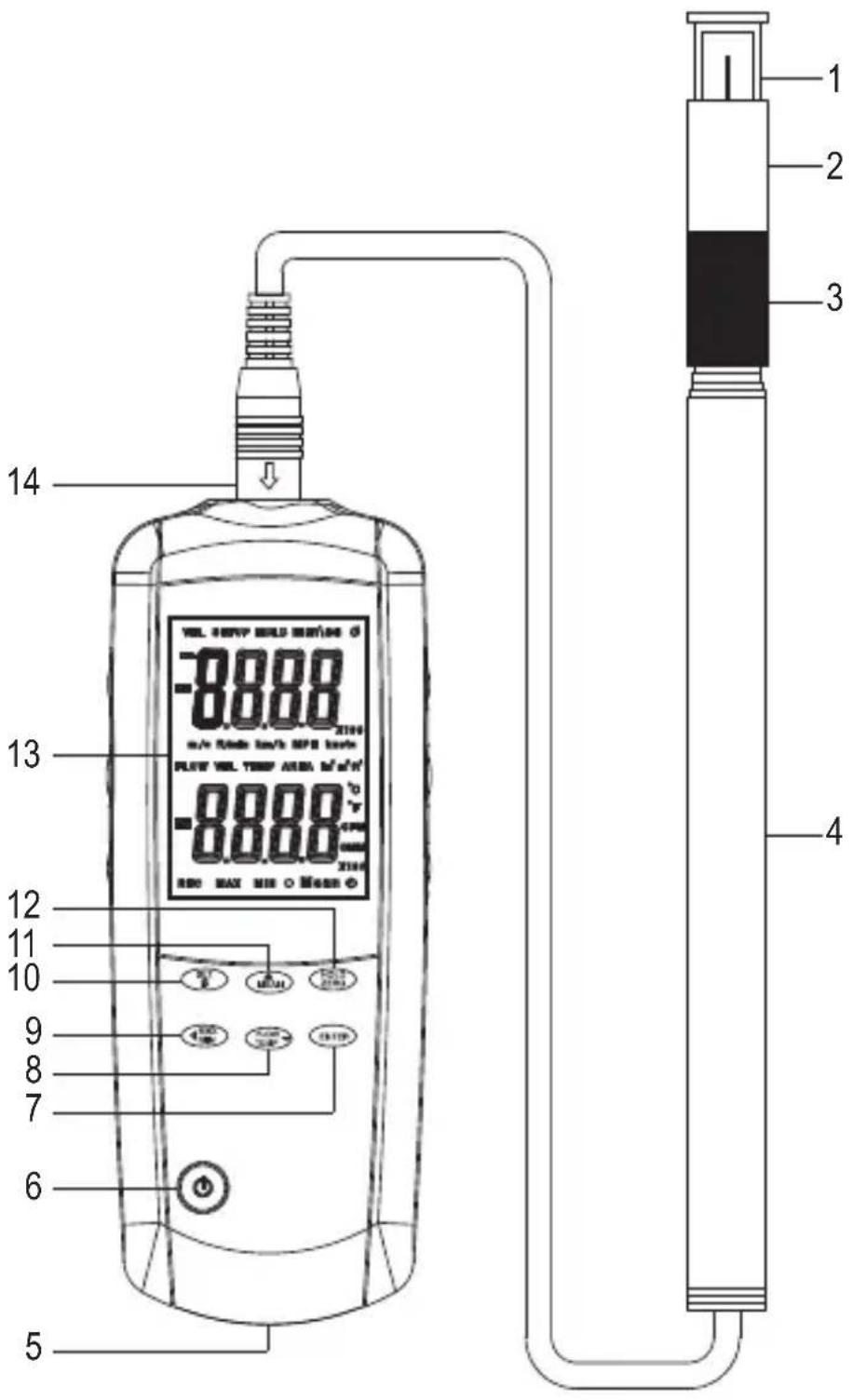

3. BEDIENELEMENTE

14 -88.88 2000 m/s (Hz) max/Hz MPB max PLAY VEL TWP AMR M/s -88.88 2000 200 MAX 500 O Max 12 13 11 10 9 8 7 6 5 1 2 3 4

1 Sensorkopf 8 Taste FLOW TEMP
2 Schutzhülse 9 Taste MAX MIN
3 Griffbereich 10 Taste SET
4 Teleskop-Hitzdrahtsensor 11 Taste MEAN
5 Mini-USB-Buchse 12 Taste HOLD ZERO
6 Taste Ein/Aus 13 LC-Display
7 Taste ENTER 14 Sensoranschluss

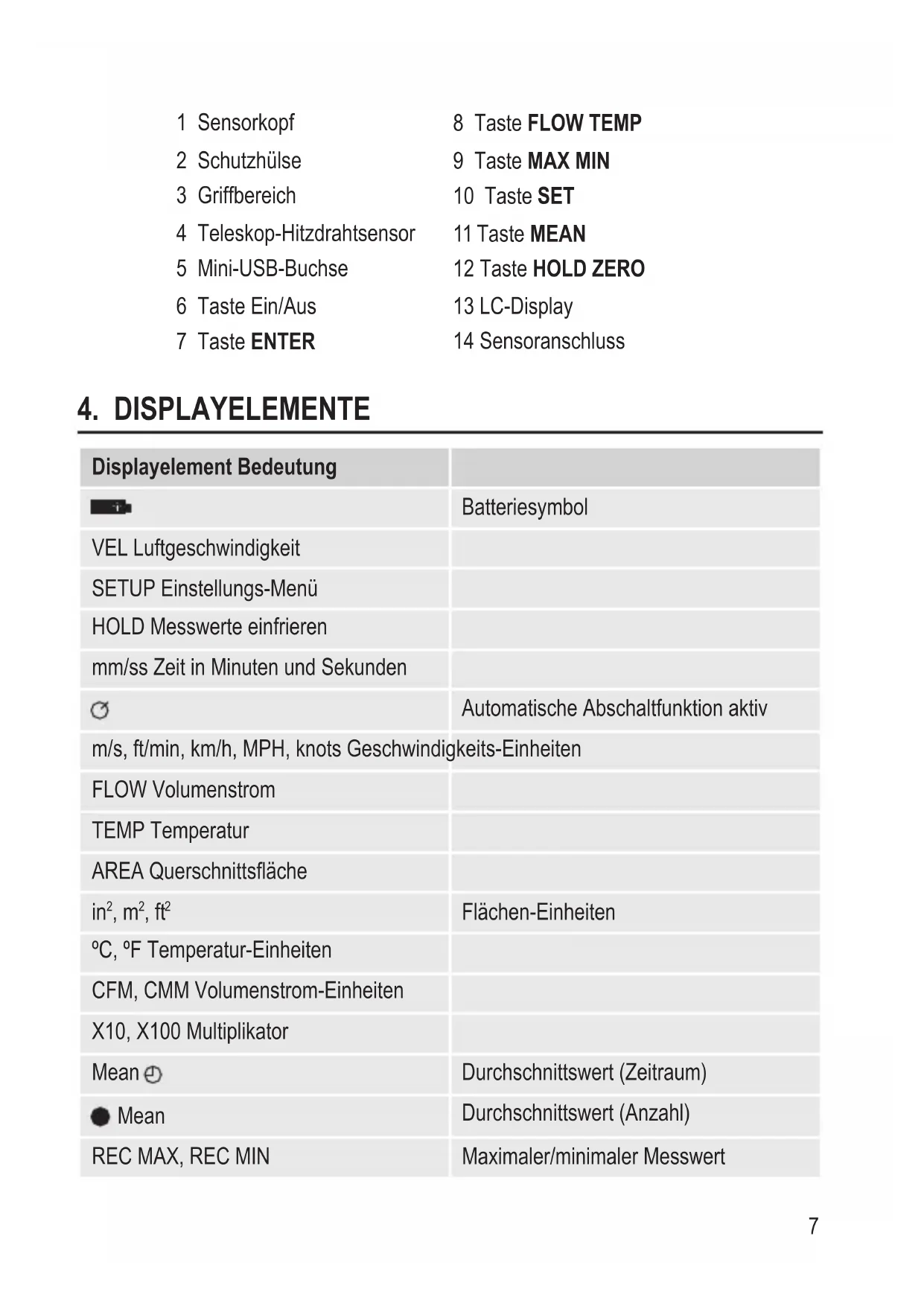

4. DISPLAYELEMENTE

Displayelement Bedeutung
	Batteriesymbol
VEL Luftgeschwindigkeit
SETUP Einstellungs-Menü
HOLD Messwerte einfrieren
mm/ss Zeit in Minuten und Sekunden
	Automatische Abschaltfunktion aktiv
m/s, ft/min, km/h, MPH, knots Geschwindigkeits-Einheiten
FLOW Volumenstrom
TEMP Temperatur
AREA Querschnittsfläche
in^2 , m^2 , ft^2	Flächen-Einheiten
°C, °F Temperatur-Einheiten
CFM, CMM Volumenstrom-Einheiten
X10, X100 Multiplikator
Mean ⏻	Durchschnittswert (Zeitraum)
● Mean	Durchschnittswert (Anzahl)
REC MAX, REC MIN	Maximaler/minimaler Messwert

5. ZEICHENERKLÄRUNG

Ein Ausrufezeichen in einem Dreieck zeigt wichtige Anweisungen in dieser Anleitung, die unbedingt befolgt werden müssen.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.

6. SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,

• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Stellen Sie sicher, dass die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.
  • Die Netzsteckdose, in die das Gerät eingesteckt wird, muss leicht zugänglich sein.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

- Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

b) Akkus

• Der Akku ist im Produkt fest eingebaut, Sie können den Akku nicht wechseln.
• Beschädigen Sie den Akku niemals. Durch Beschädigung der Hülle des Akkus besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z.B. AA- oder AAA-Baugröße) aus einem dünnen Blech, sondern nur aus einer empfindlichen Kunststofffolie.
• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
• Laden Sie den Akku regelmäßig nach, auch wenn das Produkt nicht benötigt wird. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.
• Laden Sie den Akku des Produkts niemals unbeaufsichtigt.
• Platzieren Sie das Produkt beim Ladevorgang auf einer hitzeunempfindlichen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

c) Sonstiges

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

7. LIEFERUMFANG

• Messgerät
• USB-Netzteil
• Teleskop-Hitzdrahtsensor
• USB-Kabel
• Software-CD
• Koffer
• Bedienungsanleitung

8. AKKU AUFLADEN

1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts.
2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit der USB-Buchse einer USB-Spannungsquelle (z.B. Computer, USB-Netzteil, etc.).
3. Das Batteriesymbol blinkt oben links im Display (13) und signalisiert, dass der Akku geladen wird.
4. Wenn das Batteriesymbol permanent leuchtet, ist der Ladevorgang beendet. Trennen Sie das USB-Kabel vom Messgerät und der Spannungsquelle.

→ Der Ladevorgang dauert ca. 4 – 5 Stunden.

Laden Sie den Akku auf, sobald während des Messbetriebs das Batteriesymbol im Display erscheint.

9. INBETRIEBNAHME

a) Grundfunktion

1. Verbinden Sie den Stecker des Teleskop-Hitzdrahtsensors (4) mit dem Sensoranschluss (14) des Messgeräts. Nur eine Orientierung ist möglich. Wenden Sie keine Gewalt an. Der Pfeil auf dem Stecker muss auf den Pfeil oberhalb des Displays (13) zeigen.
2. Schieben Sie die metallene Schutzhülse (2) am Sensorkopf (1) nach unten, um den Hitzdrahtsensor und den Thermistor freizulegen.

3. Ziehen Sie die Teleskopstange auf die benötigte Länge auseinander. Fassen Sie dabei den schwarzen Griffbereich (3) der Teleskopstange an.

4. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten. Für einen kurzen Moment leuchten alle Displayelemente auf. Danach läuft ein Countdown für acht Sekunden. Nach Ablauf des Countdowns ist das Messgerät betriebsbereit.

5. Halten Sie den Sensorkopf (1) in den zu messenden Bereich. Die Echtzeit-Messwerte erscheinen auf dem Display (13):

6. Obere Displayhälfte: Luftgeschwindigkeit (VEL)

7. Untere Displayhälfte: Volumenstrom (FLOW) oder Temperatur (TEMP)

→ Am Sensorkopf sind auf Höhe des Hitzdrahtsensors zwei Pfeile aufgedruckt. Richten Sie den Sensorkopf bei der Messung so aus, dass die Pfeile in Richtung des Luftstroms zeigen.

1. Drücken Sie die Taste FLOW TEMP (8), um in der unteren Displayhälfte zwischen der Anzeige von Volumenstrom und Temperatur zu wechseln.
   → Damit das Messgerät den Volumenstrom korrekt berechnen kann, muss die Querschnittsfläche des Luftstroms eingegeben werden. Beziehen Sie sich dazu auf das Kapitel „Einstellungen“.

Falls einer der Multiplikatoren (X10 oder X100) unter dem Messwert erscheint, so multiplizieren Sie den Messwert mit dem Betrag des Multiplikators, um den korrekten Messwert zu erhalten.

1. Nachdem Sie den Messvorgang beendet haben, schieben Sie die metallene Schutzhülse (2) nach oben über den Sensorkopf, um den Hitzdrahtsensor und den Thermistor zu schützen.
2. Schalten Sie das Messgerät aus, trennen Sie den Teleskop-Hitzdrahtsensor (4) vom Messgerät und schieben Sie die Teleskopstange zusammen.

b) MAX/MIN-Funktion

• Drücken Sie während des Messvorgangs wiederholt die Taste MAX/MIN (9), um zwischen der Anzeige der maximalen und minimalen Messwerte des Messvorgangs zu wechseln. Am unteren Rand des Displays (13) erscheint der jeweilige Indikator (REC MAX oder REC MIN).
• Halten Sie die Taste MAX/MIN für ca. eine Sekunde gedrückt, um wieder zur Anzeige der Echtzeit-Messwerte zurückzukehren.

c) MEAN-Funktion (Durchschnittswert)

Sie können den Durchschnittswert in Abhängigkeit der Messwert-Anzahl oder des Mess-Zeitraums ermitteln.

Messwert-Anzahl

1. Drücken Sie während des Messvorgangs die Taste MEAN (11). Am unteren Rand des Displays (13) erscheint der Indikator ● Mean.
2. In der unteren Displayhälfte erscheint der Echtzeit-Messwert. Drücken Sie wiederholt die Taste FLOW TEMP (8), um zwischen der Anzeige der Temperatur, der Luftgeschwindigkeit und des Volumenstroms zu wechseln.
3. Drücken Sie die Taste ENTER (7), um den Messwert zu registrieren. Der soeben registrierte Messwert erscheint in der oberen Displayhälfte. Wiederholen Sie diesen Vorgang, bis Sie die gewünschte Anzahl an Messwerten registriert haben.
4. Drücken Sie die Taste MEAN. Der Indikator ● Mean blinkt und in der unteren Displayhälfte erscheint der ermittelte Durchschnittswert der zuvor registrierten Messwerte.
5. Drücken Sie die Taste MEAN, um wieder in den normalen Messmodus zurückzukehren.

Mess-Zeitraum

1. Halten Sie während des Messvorgangs die Taste MEAN (11) für ca. eine Sekunde gedrückt. Am unteren Rand des Displays (13) erscheint der Indikator Mean ☐. In der oberen Displayhälfte erscheint der Indikator mm/ss und vier waagerechte Striche.
2. In der unteren Displayhälfte erscheint der Echtzeit-Messwert. Drücken Sie wiederholt die Taste FLOW TEMP (8), um zwischen der Anzeige der Temperatur, der Luftgeschwindigkeit und des Volumenstroms zu wechseln.
3. Drücken Sie die Taste ENTER (7), um mit der zeitabhängigen Ermittlung des Durchschnittswerts zu beginnen. In der oberen Displayhälfte wird die abgelaufene Zeit angezeigt.
4. Drücken Sie bei Bedarf die Taste ENTER, um die Zeitmessung zu unterbrechen/fortzuführen.
5. Drücken Sie die Taste MEAN. Der Indikator Mean blinkt und in der unteren Displayhälfte erscheint der ermittelte Durchschnittswert des Mess-Zeitraums.
6. Drücken Sie die Taste MEAN, um wieder in den normalen Messmodus zurückzukehren.

d) HOLD-Funktion

• Drücken Sie während des Messvorgangs die Taste HOLD ZERO (12), um die aktuellen Messwerte auf dem Display (13) einzufrieren. Im oberen Bereich des Displays erscheint der Indikator HOLD.
• Drücken Sie erneut die Taste HOLD ZERO, um wieder zur Anzeige der Echtzeit-Messwerte zurückzukehren. Der Indikator HOLD erlischt.

e) ZERO-Funktion (Nullstellung)

Halten Sie während des Messvorgangs die Taste HOLD ZERO (12) für ca. eine Sekunde gedrückt. Der Messwert des Luftstroms wird auf den Wert Null zurückgesetzt.

f) Hintergrundbeleuchtung

Drücken Sie die Taste SET (10), um die Hintergrundbeleuchtung zu aktivieren/deaktivieren.

→ Die Hintergrundbeleuchtung erlischt nicht automatisch nach Ablauf einer bestimmten Zeit, sondern sie muss manuell deaktiviert werden.

10. EINSTELLUNGEN

a) Allgemein

1. Halten Sie während des normalen Messbetriebs die Taste SET (10) für ca. eine Sekunde gedrückt, um in das Einstellungs-Menü zu gelangen. Auf dem Display (13) erscheinen die Indikatoren SETUP, unit und TEMP.
2. Navigieren Sie mit den Tasten MEAN (11) und FLOW TEMP (8) durch das Menü.
3. Drücken Sie die Taste ENTER (7), um den gewünschten Menüpunkt anzuwählen.
4. Treffen Sie Ihre Auswahl mit den Tasten MEAN und FLOW TEMP und bestätigen Sie mit der Taste ENTER.
5. Halten Sie die Taste SET für ca. eine Sekunde gedrückt, um das Einstellungs-Menü zu verlassen.

Menüpunkt Auswahlmöglichkeiten
unit TEMP(Temperatur-Einheit)	°C (Grad Celsius)°F (Grad Fahrenheit)
unit VEL(Luftgeschwindigkeits-Einheit)	m/s (Meter pro Sekunde)ft/min (Fuß pro Minute)km/h (Kilometer pro Stunde)MPH (Meilen pro Stunde)knots (Knoten)
unit FLOW(Volumenstrom-Einheit)	CFM (Kubikfuß pro Minute)CMM (Kubikmeter pro Minute)
unit AREA(Luftstrom-Querschnittsflächen-Einheit)	in2(Quadratzoll)m2(Quadratmeter)ft2(Quadratfuß)
AREA(Luftstrom-Querschnittsfläche)	siehe „b) Luftstrom-Querschnittsfläche“
SLP(automatische Abschaltung)	ON (aktiviert)OFF (deaktiviert)

Falls die automatische Abschaltfunktion aktiviert ist, schaltet sich das Messgerät nach 20 Minuten Inaktivität automatisch aus.

b) Luftstrom-Querschnittsfläche

1. Navigieren Sie zum Menüpunkt AREA und drücken Sie die Taste ENTER (7). Die vier Ziffern in der unteren Displayhälfte (13) beginnen zu blinken.
2. Drücken Sie wiederholt die Taste MAX MIN (9), um die Anzahl der Dezimalstellen festzulegen.
3. Bestätigen Sie die Auswahl mit der Taste ENTER. Die letzte Ziffer blinkt.
4. Ändern Sie den Wert mit den Tasten MEAN (11) und FLOW TEMP (8).
5. Bestätigen Sie die Auswahl mit der Taste MAX MIN. Die vorletzte Ziffer blinkt.
6. Stellen Sie wie zuvor beschrieben den Wert der Luftstrom-Querschnittsfläche ein und bestätigen Sie die Auswahl mit der Taste ENTER.

→ Der Wert bleibt auch nach dem Ausschalten gespeichert.

11. SOFTWARE

a) Installation

1. Legen Sie die CD in das entsprechende Laufwerk eines Computers ein.
2. Falls sich das Installationsprogramm nicht automatisch öffnen sollte, öffnen Sie die auf der CD enthaltene Datei INSTALLER.exe.
3. Folgen Sie den Anweisungen auf dem Bildschirm.

→ Klicken Sie auf die Schaltfläche Software, um die Software zu installieren. Informieren Sie sich über die Version Ihres Betriebssystems (32 oder 64 Bit). Klicken Sie dementsprechend entweder auf Driver 32 oder Driver 64, um den USB-Treiber zu installieren.

b) Messgerät an PC anschließen

1. Verbinden Sie den Mini-USB-Stecker des USB-Kabels mit der Mini-USB-Buchse (5) des Messgeräts.
2. Verbinden Sie den USB-A-Stecker des USB-Kabels mit einem freien USB-Port des Computers.
3. Drücken Sie die Taste Ein/Aus (6), um das Produkt einzuschalten.
4. Öffnen Sie die Software.
5. Weitere Informationen zu den Funktionen der Software erhalten Sie in der Anleitung im Hilfe-Menü der Software.

12. WARTUNG UND REINIGUNG

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das USB-Kabel vor Reinigungsbeginn vom Produkt und schieben Sie die metallene Schutzhülse (2) über den Sensorkopf (1).
  • Tauchen Sie das Produkt nicht in Wasser ein.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, dies kann zu Kratzspuren führen.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernt werden.

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Lassen Sie den eingebauten Akku vor der Entsorgung von einem Fachmann entfernen.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

14. TECHNISCHE DATEN

a) Allgemein

Interner Akku .....LiPo / 3,7 V / 1000 mAh

Stromaufnahme......ca. 60 – 120 mA (Betrieb)

Messintervall.....ca. 0,8 s

Betriebsbedingungen......0 bis +50 °C, <80 % rF

Lagerbedingungen....-10 bis +60 °C, <80 % rF

Teleskop-Länge ....32 – 115 cm

Kabellänge......1,75 m

Display-Abmessungen (B x H) ...41 x 60 mm

Abmessungen (B x H x T) ......62 x 160 x 21 mm

Gewicht....280 g (inkl. Teleskop-Hitzdrahtsensor + Kabel)

142 g (Teleskop-Hitzdrahtsensor + Kabel)

b) USB-Netzteil

Eingangsspannung....100 – 240 V/AC, 50/60 Hz, max. 0,13 A

Ausgangsspannung/-strom.....5 V/DC, max. 1 A

c) Luftgeschwindigkeit

Einheit Messbereich Auflösung Genauigkeit
m/s 0,1 – 25 0,01		±(5 % + 1 d) des Anzeigewerts oder ±(1 % + 1 d) des gesamten Messbereichs
km/h 0,3 – 90,0 0,1
ft/min 20 – 4925 1
MPH 0,2 – 55,8 0,1
knots 0,2 – 48,5 0,1

→ m/s = Meter pro Sekunde
km/h = Kilometer pro Stunde
ft/min = Fuß pro Minute
MPH = Meilen pro Stunde
knots = Knoten

d) Temperatur

Einheit Messbereich Auflösung Genauigkeit
°C 0 bis +50	0,1	±1
°F +32 bis +122 ±1,8

e) Volumenstrom

Einheit Messbereich Auflösung
CFM	0 – 99999 0,001 – 100
CMM

→ Berechnung des Volumenstroms:

CFM = Luftgeschwindigkeit (ft/min) x Luftstrom-Querschnittsfläche (ft²) CMM = Luftgeschwindigkeit (m/s) x Luftstrom-Querschnittsfläche (m²) x 60

TABLE OF CONTENTS

Page

14. TECHNISCHE GEGEVENS

a) Algemeen

Interne accu....LiPo / 3,7 V / 1000 mAh

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
