Type	Energiekostenmeter
Merk	Voltcraft
Model	SEM4500
Bedrijfsspanning	230 V/AC, 50 Hz
Max. aansluitvermogen	3680 W (16 A)
Intern stroomverbruik	ca. 0,4 W (max. 1,1 W tijdens Supercap-laden)
Meetbereiken	Spanning: 190-270 V/AC; Stroom: 0,02-19,00 A; Vermogen: 0,2-3999 W; Frequentie: 45-65 Hz; Arbeidsfactor: 0,000-1,000
Energiemeetresolutie	0,001 kWh (weergegeven als 0,001 kWh)
Kostenberekening	Voer maximaal 2 tarieven in, valuta's: €, $, £, CHF
CO₂-emissiemonitoring	Voer CO₂ per kWh in; toont totaal en prognose
Voorspellingsmodus	Dag, week, maand, jaar op basis van gemeten gegevens
Overbelastingsalarm	Programmeerbare drempel in W en A; hoorbaar en zichtbaar
Standby-detectie	Twee programmeerbare standby-vermogensdrempels
Back-upvoeding	Geïntegreerde Supercap voor programmering tot 2 uur na ontkoppelen
Achtergrondverlichting	Automatisch bij netvoeding; schakelt uit na 30 s inactiviteit
Display	LCD met achtergrondverlichting, symbolen en numerieke waarden
Beschermingsklasse	I (geaarde stekker)
Afmetingen (H x B x D)	102,5 x 56 x 71,6 mm
Gewicht	ca. 135 g
Bedrijfsomstandigheden	0 °C tot +40 °C, 10-90% RV, niet condenserend
Opslagomstandigheden	-10 °C tot +70 °C, 5-90% RV, niet condenserend
Onderhoud	Afvegen met droge doek; geen chemicaliën gebruiken; voor reiniging ontkoppelen
Afvoeren	Elektronisch afval, recyclen volgens lokale regelgeving

Veelgestelde vragen - SEM4500 VOLTCRAFT

Hoe stel ik de tijd in op de SEM4500?

Ga naar de setup-modus door de SET-knop 3 seconden ingedrukt te houden in de CURRENT-modus. Gebruik de ^/v-knoppen om uren en minuten aan te passen en te schakelen tussen 12u en 24u formaat.

Kan ik twee verschillende elektriciteitstarieven programmeren?

Ja, u kunt Tarief 1 en Tarief 2 instellen met verschillende kosten en starttijden (bijv. dag/nachttarieven). Ga in de setup-modus naar TARIEF en voer de waarden in.

Hoe werkt het overbelastingsalarm?

U kunt een drempel voor vermogen (W) en/of stroom (A) instellen. Als deze wordt overschreden, piept de meter elke 5 seconden en knippert OVERBELASTING. Druk op een willekeurige knop om het alarm te dempen.

Wat is de voorspellingsmodus?

In de VOORSPELLING-modus schat de meter het energieverbruik, de kosten en CO₂ voor een dag, week, maand of jaar op basis van eerdere metingen. Schakel door de F-knop 3 seconden ingedrukt te houden.

Hoe reset ik de SEM4500 naar fabrieksinstellingen?

Houd de R-knop minstens 3 seconden ingedrukt. De meter piept, het display knippert tweemaal en alle instellingen en meetgegevens worden gewist. U moet het apparaat opnieuw configureren.

Kan ik de meter gebruiken zonder hem in een stopcontact te steken?

Ja, nadat de interne Supercap is opgeladen (ca. 2 uur aangesloten), kunt u de meter loskoppelen en deze maximaal 30 minuten programmeren. De achtergrondverlichting werkt alleen bij netvoeding.

Hoe nauwkeurig is de vermogensmeting?

Nauwkeurigheid hangt af van het vermogensniveau: ±2% voor >10 W, ±10% voor 3-10 W, ±0,3 W voor <3 W. Zie technische gegevens voor stroom- en spanningstoleranties.

Wat betekent 'CLr dAtA' en 'CLr SEt' in de verwijder-modus?

CLr dAtA verwijdert meetgegevens (energie, kosten, bedrijfstijd, CO₂, maxima), maar behoudt instellingen. CLr SEt verwijdert alle instellingen (tarieven, alarm, standby-limieten, tijd), maar behoudt meetgegevens.

Hoe stel ik de standby-vermogensdrempel in?

Druk in de setup-modus tweemaal op de v-knop om STANDBY VERMOGENSNIVEAU te bereiken. Gebruik ^/v om te kiezen tussen STANDBY VERMOGENSNIVEAU en LAAG STANDBY VERMOGENSNIVEAU. Druk op SET om de waarde aan te passen.

Is de SEM4500 geschikt voor facturatie?

Nee, de meter is niet officieel gekalibreerd en mag niet worden gebruikt voor commerciële facturatie. Het is uitsluitend bedoeld voor informatieve monitoring.

GEBRUIKSAANWIJZING SEM4500 VOLTCRAFT

NL Gebruiksaanwijzing Energiekostenmeter "SEM4500" Bestelnr. 1647179 Pagina 68 - 100

Seite

1. Inleiding....70

2. Verklaring van de symbolen....71

3. Omvang van de levering .....71

4. Doelmatig gebruik ....72

5. Veiligheidsinstructies....73

a) Algemeen....73
b) Plaats van gebruik....74
c) Bediening en gebruik 75

1. Bedieningselementen/display....77

a) Apparaat....77
b) Beeldschermsymbolen....78

1. Ingebruikname....79

2. Bediening 80

a) Modus "CURRENT" en "FORECAST" omschakelen....80
b) Display-weergave omschakelen 81
c) Instelmodus starten, bedienen, beeindigen 84

d) De tijd instellen....85

e) Stroomtarief 1 en 2 instellen ....86

f) Stand-by- en low-stand-by-grenswaarde instellen 87

g) CO _2 -emissie instellen....88

h) Alarm bij overbelasting....89

i) Wismodus "CLr" 90

j) Achtergrondverlichting 92

k) De meter resetten 92

Pagina

1. De modus "FORECAST"....93
2. Automatische meting....95

a) Tijdsperiode instellen 95
b) Meting starten 96
c) Het meetproces met dezelfde periode opnieuw starten....96
d) Meetproces voortijdig afbreken....97
e) Opgeslagen meetgegevens bekijken....97

1. Onderhoud en reiniging....98
2. Verwijdering....98
3. Technische gegevens....99

1. Inleiding

Geachte klant,

Met de aankoop van dit Voltcraft® -product heeft u een uitstekende beslissing genomen waarvoor wij u van harte danken.

Voltcraft® - Deze naam staat op het gebied van meet-, laad- en nettechniek voor producten van hoge kwaliteit die uitblinken in buitengewone prestaties en permanente innovatie.

De ambitieuze vrijetijdselektronicus maar ook de professionele gebruiker heeft met een product uit het Voltcraft®-assortiment zelfs voor de meest veeleisende opgaven altijd de beste oplossing tot zijn beschikking. En het bijzondere: De goed ontwikkelde technologie en de betrouwbare kwaliteit van onze Voltcraft®-producten bieden wij u aan met een bijna onovertrefbare prijs-kwaliteitverhouding. Daarmee vormen wij de basis voor een duurzame, goede en succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.
Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.
Het pijl-symbool ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.
Het product is uitsluitend geschikt voor toepassing en gebruik in droge ruimtes binnenshuis. Het mag niet vochtig of nat worden.
Raadpleeg de gebruiksaanwijzing.
Niet in serie schakelen! Dan kan het product overbelast raken! Daardoor kan brandgevaar ontstaan!

3. Omvang van de levering

• Energiekostenmeter
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

Het product is bedoeld voor het meten en weergeven van het vermogensgebruik van elektrische apparaten. Het product wordt tussen het stopcontact en een elektrische verbruiker geplaatst, meer hoeft niet geïnstalleerd te worden. Het gebruik is alleen toegestaan met huishoudelijke geaarde stopcontacten. Het maximale nominale vermogen van de aangesloten verbruiker mag niet worden overschreden (zie het hoofdstuk "Technische gegevens").

Voor de berekening van de kosten kunnen twee verschillende elektriciteitstarieven worden ingevoerd (bijvoorbeeld voor dag-/nachttarieven).

Daarnaast is het invoeren van de CO 2 -uitstoot van uw huidige stroomtarief mogelijk. Het apparaat kan aansluitend weergeven hoeveel CO 2 is ontstaan tijdens het gebruik van het aangesloten apparaat (of bij groene stroom, hoeveel CO _2 u hebt verhinderd in vergelijking met een normaal tarief).

De opgeslagen gegevens kunnen ook onafhankelijk van een stopcontact worden weergegeven, omdat in dit geval de voeding van de meter door een geïntegreerde Supercap-condensator wordt overgenomen.

Het product is niet officieel geijkt en mag daarom niet voor afrekeningstoepas- singen worden gebruikt.

Het gebruik is alleen in droge, gesloten binnenruimtes toegestaan. Het product mag niet vochtig of nat worden.

Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden. Volg alle veiligheidsinstructies en informatie op die in deze handleiding staan.

Elk ander gebruik dan hierboven beschreven zal het product beschadigen en kan andere gevaren met zich meebrengen zoals een kortsluiting, brand, elektrische schok, etc. Het gehele product mag niet worden veranderd of worden omgebouwd!

Dit product voldoet aan de nationale en Europese wettelijke voorschriften.

Lees voor ingebruikname van het product de volledige gebruiksaanwijzing zorgvuldig door. Deze bevat belangrijke informatie en aanwijzingen over het juiste gebruik.

In geval van schade, die ontstaat door het niet naleven van de gebruiksaanwijzing, komt de garantie te vervallen! Wij zijn niet aansprakelijk voor gevolgschade!

Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel veroorzaakt door verkeerd gebruik of het niet opvolgen van de veiligheidsinstructies! In dergelijke gevallen komt de garantie te vervallen.

a) Algemeen

• Vanwege de veiligheid en de normering is het niet toegestaan dit product zelf te modificeren en/of aan te passen. Niet openen of uit elkaar halen! Er bevinden zich in het apparaat geen onderdelen die door u afgesteld of onderhouden moeten worden.
• Onderhoud, afstellingen en/of reparaties mogen uitsluitend uitgevoerd worden door een deskundige/dealer die vertrouwd is met de daaraan verbonden gevaren en/of de relevante regelgeving.
• Het product behoort tot veiligheidsklasse I. Het product mag alleen gebruikt worden als het aangesloten is op een stopcontact met randaarde.
• Het stopcontact waarop het product wordt aangesloten moet gemakkelijk toegankelijk zijn.
• Het product is uitgerust met aanraakbeveiliging. Alleen wanneer beide contacten van een stekker tegelijkertijd in beide openingen worden gestoken, opent het geïntegreerde mechanisme de opening van het stopcontact.

• Wees dus extra voorzichtig als er kinderen in de buurt zijn. Kinderen kunnen de gevaren niet inschatten die ontstaan als elektrische apparaten op verkeerde wijze gebruikt worden. Er bestaat levensgevaar door een elektrische schok!
• Laat het verpakkingsmateriaal niet achteloos rondslingeren, het kan voor kinderen gevaarlijk speelgoed zijn.
• Ga voorzichtig om met het product. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.
• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht!
• Als u nog vragen hebt die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.

b) Plaats van gebruik

• Gebruik het product uitsluitend in droge, gesloten ruimtes binnenshuis. Het product mag niet vochtig of nat worden! Plaats het product nooit in de directe omgeving van een badkamer, een douche, badkuip o.i.d. Er bestaat levensgevaar door een elektrische schok!
• Het product is geen speelgoed. Houd het buiten bereik van kinderen. Installeer het product zo dat kinderen er niet bij kunnen.
• Het product mag niet worden blootgesteld aan extreme temperaturen, direct zonlicht of sterke trillingen.
• Het is niet toegestaan om dit apparaat in ruimten met een grote hoeveelheden stof, brandbare gassen, dampen of oplosmidde- len te gebruiken. Er bestaat gevaar op brand en explosie!
• Gebruik het product nooit in een voertuig.

c) Bediening en gebruik

- Neem de veiligheidsaanwijzingen en gebruiksaanwijzingen in acht van de overige apparaten waarop het product wordt aangesloten.

- Trek de netstekker van het aan te sluiten apparaat nooit aan het snoer uit de contactdoos aan de voorzijde. Pak de stekker aan de zijdelingse greepvlakken vast, en trek de stekker zo uit de contactdoos aan de voorzijde.

• Overbelast het product niet. Controleer het aansluitvermogen in het hoofdstuk "Technische gegevens".

- Sluit nooit meerdere meters in cascade aan.

- Niet afgedekt gebruiken! Bij hogere aansluitvermögens wordt het product warm, wat bij afdekking kan resulteren in een oververhitting en eventueel tot brand kan leiden!

- Het apparaat is alleen spanningsvrij wanneer de stekker uit het stopcontact is getrokken!

- Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch klimaat.

- Raak nooit het product of de netstekker die u in de contactdoos aan de voorzijde wilt steken, met natte of vochtige handen aan. Er bestaat gevaar voor een levensgevaarlijke elektrische schok!

- Verbind het product nooit meteen met het stroomnet nadat het vanuit een koude naar een warme ruimte werd gebracht (bijv. tijdens het transport). Het daarbij ontstane condens kan onder bepaalde omstandigheden het apparaat beschadigen of een elektrische schok kan veroorzaken. Laat het apparaat eerst op kamertemperatuur komen. Wacht totdat alle condens is verdampt. Dit kan enkele uren duren. Pas daarna mag de stekker van het product in een stopcontact worden gestoken en kan het product in gebruik worden genomen.

- Gebruik het product niet als het beschadigd is. Er bestaat levensgevaar door een elektrische schok!

- Als het product beschadigingen vertoont, schakel dan eerst het stopcontact waarop het product is aangesloten op alle polen uit (bijbehorende zekeringenautomaat uitschakelen of zekering eruit draaien, vervolgens de FI-aardlekschakelaar uitschakelen). Trek daarna het product uit het stopcontact.

Als het product niet meer werkt, breng het dan naar een vakman of voer het op een milieuvriendelijke manier af.

- Ga ervan uit dat veilig gebruik niet langer mogelijk is als:

• het product zichtbaar beschadigd is
• het product niet naar behoren of helemaal niet werkt (afgifte van rook en/of brandgeur, hoorbaar geknetter, verkleuring van het product of van aangrenzende oppervlakken)
• het product onder ongunstige omstandigheden bewaard is
• het product tijdens het transport ruw werd behandeld

- Koppel het product los van de stroomvoorziening en haal het uit het stopcontact wanneer u het wilt schoonmaken of langere tijd niet gebruikt (bijv. opslag). Bewaar het op een droge, koele en voor kinderen niet toegankelijke plaats.

- Giet nooit vloeistoffen over het product of in de directe nabijheid van het product. Er bestaat dan zeer groot gevaar op brand of een levensgevaarlijke elektrische schok.

Als er vloeistof in het apparaat is binnengedrongen, schakel dan het stopcontact waarmee het product is verbonden op alle polen onmiddellijk uit (zekering/stroomonderbreker/FI-veiligheidsschakelaar). Trek daarna pas het product uit het stopcontact en neem contact op met een vakman. Gebruik het product niet meer.

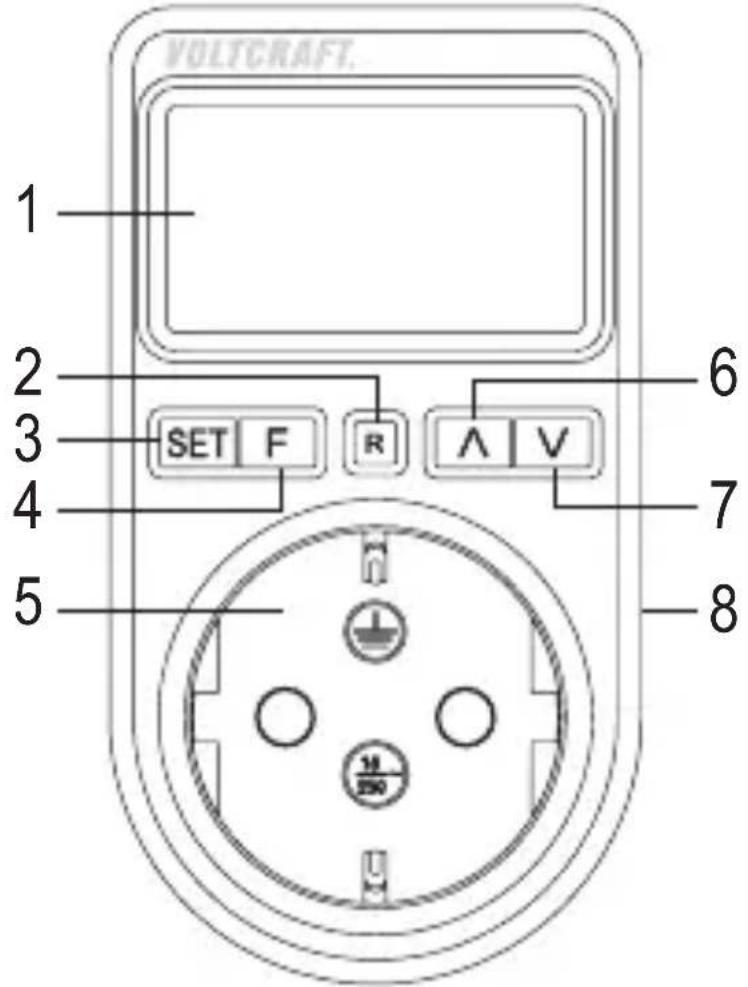

6. Bedieningselementen/display

a) Apparaat

1 Display
2 Knop
3 Knop
4 Knop
5 Geaarde contactdoos voor de aansluiting van de te meten verbruiker
6 Knop
7 Knop
8 Geaarde stekker (aan de achterkant)

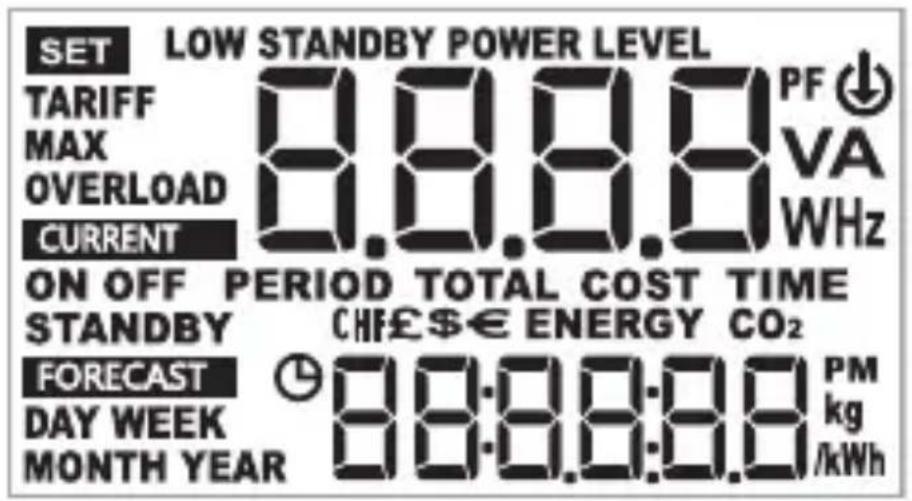

b) Beeldschermsymbolen

SET Instelling CURRENT Actuele gegevens voor de toestand ON/OFF/STAND-BY (actueel gedetecteerde toestand van de aangesloten verbruiker knippert)

FORECAST Voorspelling modus (duur van de voorspelling = weer-gave DAY/WEEK/MONTH/YEAR)

TARIFF Stroomtarief MAX Weergave maximale waarde OVERLOAD Overbelasting PF Arbeidsfactor V Spanning in volt W Vermogen in watt A Stroom in ampère

TIME Bedrijfsduur COST Weergave kosten PERIOD Automatisch meetproces

PM Weergave voor de tweede helft van de dag in 12h-tijdsmodus

ENERGY Energie (weergave in kWh = kilowattuur) CO₂ CO₂-emissie (weergave in kg/kWh) Grenswaard LOW STANDBY POWER LEVEL

In de energiekostenmeter is een Supercap-condensator geïnstalleerd die ervoor zorgt dat de meter bediend/geprogrammeerd kan worden zonder aangesloten te zijn op een stopcontact (voor ten minste 30 minuten).

Bij levering/de eerste ingebruikname is de condensator leeg. De bediening/programmering van de energiekostenmeter is bij de inbedrijfstelling alleen mogelijk als het apparaat rechtstreeks is aangesloten op een stopcontact.

Pas als de Supercap-condensator voldoende is opgeladen (na minstens 2 uur), kunt u de energiekostenmeter uit het stopcontact trekken en dan op een comfortabele plaats en bij voldoende licht programmeren.

De displayverlichting werkt om energiebesparende redenen alleen als de energiekostenmeter is aangesloten op het stopcontact.

Als de energiekostenmeter wordt gebruikt zonder dat de stekker in een stopcontact wordt gestoken en de condensator met superdop leeg raakt, gaat de tijd verloren. U moet deze dan opnieuw instellen.

Ga als volgt te werk:

• Koppel een eventueel aangesloten verbruiker los van de energiekostenmeter.
• Steek de energiekostenmeter in een geaard huishoudelijk stopcontact (230 V/AC, 50 Hz). Wacht bij de eerste ingebruikname tot de normale display-weergave verschijnt.
• Indien de verbruiker die u wilt aan te sluiten op de energiekostenmeter een netschakelaar heeft, schakel deze dan uit.
• Steek de netstekker van de verbruiker in de geaarde contactdoos aan de voorzijde van de energiekostenmeter.
• Schakel de verbruiker in en wacht enkele seconden totdat de energiekostenmeter de eerste meetgegevens weergeeft.
• Voordat de energiekostenmeter met alle functies kan worden gebruikt, moet u nog een paar dingen instellen (bijvoorbeeld tijd, stroomtarieven).

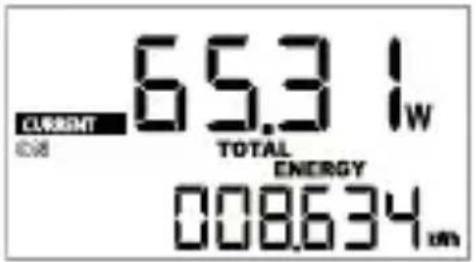

a) Modus "CURRENT" en "FORECAST" omschakelen

De modus "CURRENT" is de normale bedrijfsmodus waarbij het opgenomen vermogen van de aangesloten verbruiker gemeten en weergegeven wordt. Daarna volgt de berekening en weergave van de energiekosten op basis van de ingevoerde stroomprijzen. Na de eerste ingebruikname is deze modus automatisch voorgeselecteerd.

→ Let op:

Alleen in de modus "CURRENT" kan de instelmodus worden opgeroepen door iets langer op de toets SET (3) te drukken (zie volgende hoofdstuk 8. c)!

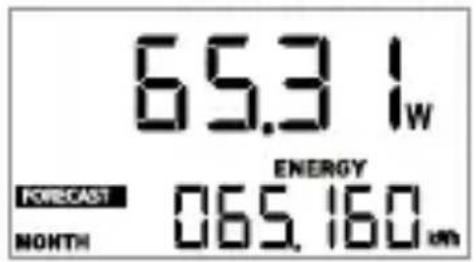

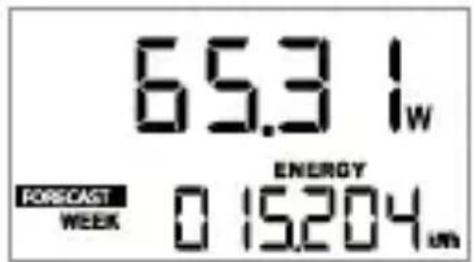

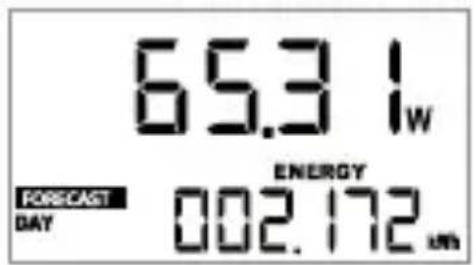

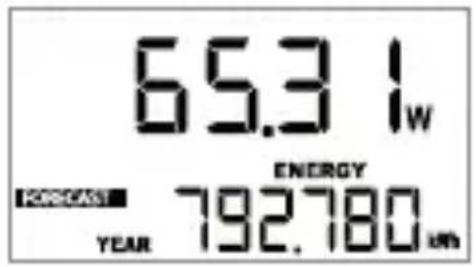

De modus "FORECAST" is bedoeld om aan de hand van de opgeslagen meetgegevens een prognose te maken voor het energieverbruik, de kosten en de CO₂-waarden. De verwachte stroomkosten kunnen voor een dag, week, een maand of een heel jaar worden weergegeven. Zo kunt u bijv. inschatten wat het gebruik van een elektrische verbruiker kost.

→ U vindt verdere informatie over de modus "FORECAST" in hoofdstuk 9.

Schakel de modus als volg om:

• Druk gedurende 3 seconden de toets (4) in.
• Op het display wisselt de weergave tussen

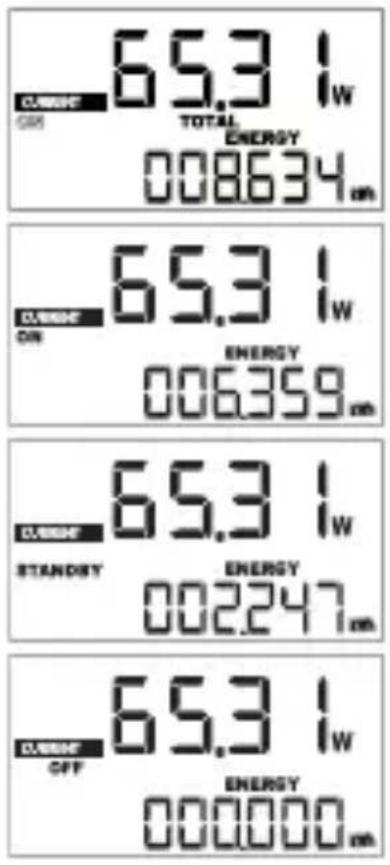

b) Display-weergave omschakelen

Met een korte druk op de toets \$8 kan de weergave voor de verschillende bedrijfstoestanden van de verbruiker worden weergegeven:

Gegevens voor het totale energieverbruik "TOTAL ENERGY"

Gegevens voor bedrijfstoestand "ON"

Gegevens voor bedrijfstoestand "STANDBY"

Gegevens voor bedrijfstoestand "OFF"

Om de gegevens voor de bedrijfstoestanden correct te kunnen weerge-geven, moet de stand-by-grenswaarde worden ingesteld (zie hoofdstuk 8. f).

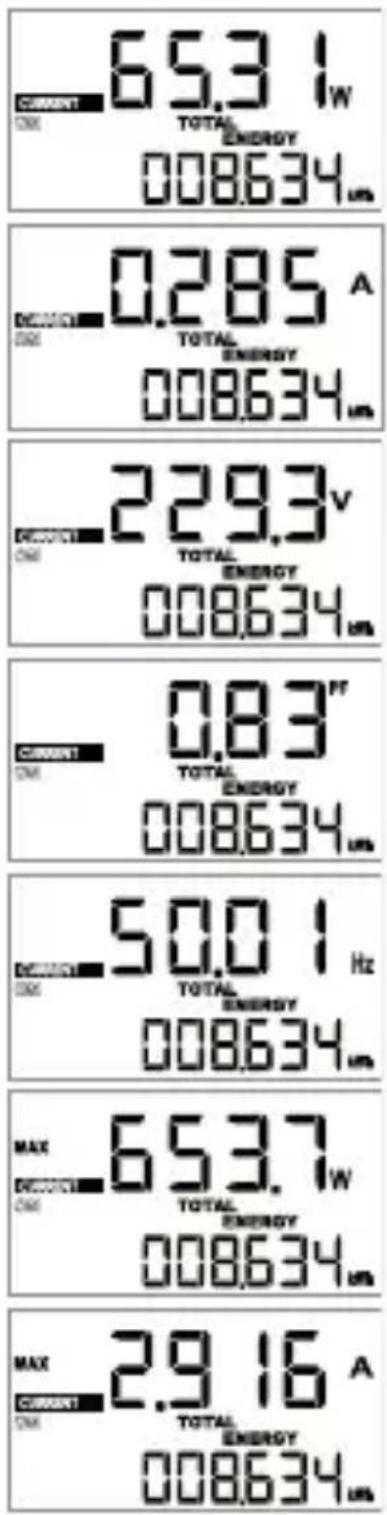

De in het bovenste gedeelte van het display weergegeven waarde laat zich met de toets (6) omschakelen. De volgende weergaven zijn beschikbaar:

Arbeidsfactor ("PF" = Engels voor "Power Factor")

Netfrequentie ("Hz")

Max. vermogen in watt ("MAX W")

Max. stroom in ampère ("MAX A")

Bij de waarden voor vermogen, stroom, spanning en arbeidsfactor gaat het telkens om de huidige, zojuist gemeten waarde.

Bij de waarden voor maximaal vermogen en de maximale stroom gaat het om de sinds de laatste reset van de meter gemeten maximale waarde voor vermogen of stroom. Daarbij kan het ook om een kortdurende maximale waarde gaan, bijvoorbeeld bij het inschakelen)

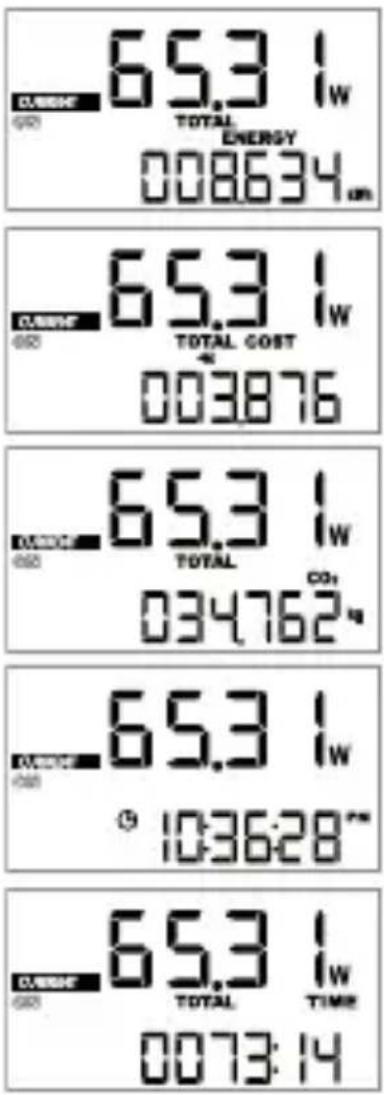

De weergaven in het onderste gedeelte van het display kunnen met de toets

(7) worden omgeschakeld. De volgende weergaven zijn beschikbaar:

Bedrijfsduur ("TOTAL TIME")

c) Instelmodus starten, bedienen, beëindigen

- De instelmodus kan worden gestart of beëindigd door de toets (3) telkens gedurende 3 seconden ingedrukt te houden. De instellingen worden bij het beëindigen opgeslagen.

→ Let op:

Het oproepen van de instelmodus is alleen mogelijk als de energiekostenmeter zich in de modus "CURRENT" bevindt, zie hoofdstuk 8 a).

• Als er geen weergave knippert, dan kunt u met een korte druk op de toets (2) de instelmodus tevens beëindigen. De instellingen worden daarbij opgeslagen.
• Als in de instelmodus geen weergave knippert, kunt u met de toets (6) naar voer tijdsperiode geheugen in, zie hoofdstuk 10 e).
• Als in de instelmodus geen weergave knippert, kunt u met de toets (7) tussen de verschillende instelfuncties wisselen.

De volgende instelfuncties zijn mogelijk:

• Tijd en 12h-/24h-modus
• Stroomtarief 1 en 2 (kosten en starttijd)
• Stand-by- en low-stand-by-grenswaarde instellen
• CO _2 -emissiewaarde van het stroomtarief
• Alarm bij overbelasting
• Wismodus

- Als de instelling van de momenteel op het display getoonde functie gewijzigd moet worden, drukt u kort op de toets SET (3).

- Verander de knipperende waarde met de toetsen ∧ (6) en (7). Met een korte druk op de toets (3) wordt afhankelijk van de instelfunctie naar de volgende invoerpositie gewisseld of de invoer beëindigd.

d) De tijd instellen

- Zoals reeds in hoofdstuk 8 c) beschreven, houdt u de toets (3) gedu- rende 3 seconden ingedrukt tot linksboven in het display verschijnt (al- leen in de modus "CURRENT", zie hoofdstuk 8. a). In de bovenste displayregel wordt de actuele tijd-modus ("12Hr" of "24Hr") weergegeven.

→ Als naar de volgende instelling (stroomtarief) moet worden gewisseld (zie hoofdstuk 8. e), druk dan kort op de toets (7).

• Om de tijdmodus (12h of 24h) te veranderen drukt u kort op de toets SET (3); in het display knippert "12" resp. "24".
• Wissel met een korte druk op de toets (6) of (7) tussen de 12h- en de 24h-modus.

In de 12h-modus verschijnt in de tweede daghelft een "PM" links naast de weergegeven tijd.

• Druk kort op de toets SET (3); nu knipperen de uren van de tijd.
• Stel de uren van de tijd in met de toets ∧ (6) resp. (7).
• Druk kort op de toets SET (3): nu knipperen de minuten van de tijd.
• Stel de minuten van de tijd in met de toets ∧ (6) resp. (7).
• Druk kort op de toets SET (3); in het display knippert nu geen weergave meer. Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) naar de volgende instelling gaan of door een korte druk op de toets (2) het instellingenmenu verlaten.

e) Stroomtarief 1 en 2 instellen

Voor de berekening van de kosten kunnen twee verschillende elektrici- teitstarieven worden ingevoerd (bijvoorbeeld voor dag/-nachttarieven). Indien u slechts één enkel stroomtarief hebt, dan stelt u voor beide de- zelfde stroomprijs in en laat u de starttijd op "00:00:00" staan.

- Als u vóór het instellen van het stroomtarief de 12h-/24h-modus en tijd hebt ingesteld (zij hoofdstuk 8. d), kunt u direct doorgaan naar de volgende stap.

Anders moet de instelmodus gestart worden, zie hoofdstuk 8. c). Druk nu 1x kort op de toets (7) om naar de instelling van het eerste stroomtarief te gaan, zie volgende stap.

- Met een korte druk op de toets SET (3) kunt u wisselen tussen de instelling van de valuta, de invoer van de stroomprijs en de starttijd voor de beide stroomtarieven.

Eventuele speciale tijden voor het schakelen tussen dag- en nachtstroom (weekenden, feestdagen) kunnen niet worden ingesteld.

- Verander met de toets ∧ (6) of (7) de knipperende waarde.

- Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) naar de volgende instelling gaan of door een korte druk op de toets (2) het instellingenmenu verlaten.

Er kunnen twee verschillende grenswaarden voor het stand-by-vermogensgebruik worden ingesteld. Bij bepaalde apparaten daalt het "normale" stand-by-vermogensgebruik na een bepaalde tijd naar een nog lagere waarde.

• Als u vóór de instelling van de stand-by-grenswaarde het stroomtarief hebt ingesteld (zie hoofdstuk 8. e), kunt u direct doorgaan naar de volgende stap.
  Anders moet de instelmodus gestart worden, zie hoofdstuk 8. c). Druk dan 2x kort op de toets (7) om naar de instelling van de stand-by-grenswaarde te gaan, zie volgende stap.

- Druk kort op de toets SET (3); boven in het display knippert "STANDBY POWER LEVEL".

- Met de toets ∧ (6) of √(7) kunt u wisselen tussen de stand-by-grenswaarde ("STANDBY POWER LEVEL") en de low-stand-by-grenswaarde ("LOW STANDBY POWER LEVEL" = symbool

- Druk kort op de toets SET (3); de grenswaarde voor het opgenomen vermogen knippert.

- Verander met de toets (6) of (7) de knipperende waarde.

Stel voor de grenswaarde "LOW STANDBY POWER LEVEL" een lagere limiet in dan voor "STANDBY POWER LEVEL".

- Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) naar de volgende instelling gaan of door een korte druk op de toets (2) het instellingenmenu verlaten.

g) CO _2 -emissie instellen

Hier kunt u de CO _2 -emissie per kWh invoeren. De voor uw stroomtarief geldende waarde (bijvoorbeeld 0,480 kg/kWh) is te vinden op de website van uw energiebedrijf.

Als u een stroomtarief hebt met 100% groene stroom, dan is het invoeren van 0,000 kg CO _2 /kWh niet zinvol.

U kunt dan een waarde voor de CO 2 -emissie van een regulier stroom-tarief invoeren. Hierdoor toont de meter hoeveel CO 2 u het milieu hebt bespaard doordat u groene stroom gebruikt.

Afhankelijk van het vermogensgebruik toont de meter de CO _2 -emissie die is ont-staan tijdens het gebruik van de aangesloten verbruiker.

- Als u vóór de instelling van de CO 2 -waarde de stand-by-grenswaarde hebt ingesteld (zie hoofdstuk 8. f), kunt u direct doorgaan naar de volgende stap. Anders moet de instelmodus gestart worden, zie hoofdstuk 8. c). Druk dan 3x kort op de toets (7) om bij de instelling van de CO 2 -waarde te komen, zie volgende stap.

- Als u meermaals kort op de toets SET (3) drukt, kan de invoerpositie voor de CO₂-waarde worden geselecteerd (de geselecteerde invoerpositie knippert).

- Verander met de toets ∧ (6) of (7) de knipperende waarde. Na de bevestiging van de laatste invoerpositie houdt de weergave op te knipperen.

- Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) naar de volgende instelling gaan of door een korte druk op de toets (2) het instellingenmenu verlaten.

h) Alarm bij overbelasting

De meter geeft bij het overschrijden van een ingestelde grenswaarde elke 5 seconden een alarmtoon en op het display knippert "OVERLOAD". Als de alarmtoon beeindigd moet worden, druk dan op een willekeurige toets. De melding "OVERLOAD" knipper echter verder.

Deze functie kan niet alleen worden gebruikt ter bescherming van de meter of de verbonden verbruiker, maar ook voor het signaleren dat de verbruiker tijdens normaal bedrijf de voorgeschreven grenzen overschrijdt. U hoeft dus niet voortdurend de displayweergave in de gaten te houden.

Als grenswaarde kan zowel een waarde voor het vermogen (W) als voor de stroom (A) ingesteld worden. Als voor enig grenswaarden "0" wordt ingevoerd, is de functie gedeactiveerd.

Als beide grenswaarden geprogrammeerd worden (bijvoorbeeld 1000 W en 2 A), dan wordt het alarm bij het overschrijden van de lagere waarde in werking gesteld (om bij het bovenstaande voorbeeld te blijven wordt het alarm bij 2 A geactiveerd. Dit is bij een netspanning van 230 V/AC een vermogen van 460 W).

Schakel indien nodig de last uit in geval van overbelasting en ontkoppel deze van de energiekostenmeter.

• Als u vóór de instelling van het overbelastingalarm de CO _2 -waarde hebt ingesteld (zie hoofdstuk 8. g), kunt u direct doorgaan naar de volgende stap.
  Anders moet de instelmodus gestart worden, zie hoofdstuk 8. c). Druk dan 4x kort op de toets (7) om bij de instelling van het overbelastingalarm te komen, zie volgende stap.

- Boven in het display staat "OVERLOAD", de grenswaarde van de overbelasting kan nu ingesteld worden.

- Druk kort op de toets SET (3) en de "W" in het display gaat knipperen.

- Wissel met de toets ∧ (6) en √(7) tussen de grenswaarden voor het vermogen ("W" knippert) en de stroom ("A" knippert).

• Druk kort op de toets (3),de eerste positie van de grenswaarde knippert.
• Wijzig de numerieke waarde van de knipperende invoerpositie met de toets ^ (6) of () .
• Druk ter bevestiging kort op de toets SET (3), daarna wordt naar de volgende invoerpositie gewisseld.
• Na de bevestiging van de laatste invoerpositie houdt de weergave op te knipperen.
• Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) naar de volgende instelling gaan of door een korte druk op de toets (2) het instellingenmenu verlaten.

i) Wismodus "CLr"

Hier zijn twee functies voor het wissen van de opgeslagen gegevens/instellingen beschikbaar:

Dit wordt aanbevolen wanneer een andere verbruiker aangesloten wordt, of als u de meting opnieuw wilt starten.

- Met de functie "CLr dAtA" worden de volgende gegevens gewist/teruggezet:

• Tijdsperiode geheugen
• Energie (kWh)
• Kosten
• Gebruiksduur
• Waarde voor CO _2 -emissie
• Maximale waarde voor vermogen en stroom

- Met de functie "CLr SEt" worden de volgende instellingen gewist:

• Tijdsperiode geheugen
• Tijdperiode-instelling
• Stroomtarief
• CO _2 -emissie per kWh (kg/kWh)

• Waarde voor overbelastingsalarm
• Stand-by-grenswaarde
• Instelling van de tijd

- Als u vóór het kiezen van de wismodus de grenswaarde voor het overbelastingsalarm hebt ingesteld (zie hoofdstuk 8 h), kunt u direct doorgaan naar de volgende stap.

Anders moet de instelmodus gestart worden, zie hoofdstuk 8 c). Druk dan 5x kort op de toets V (7) om naar de wismodus te gaan, zie volgende stap.

- In het display verschijnt "CLr".

Druk kort op de toets SET (3), onder in het display verschijnt "CLr dAtA".

- Kies met de toets ∧ (6) of (7) tussen de beide wisfuncties "CLr dAtA" en "CLr SEt").

Wat daarbij gewist wordt, staat beschreven aan het begin van hoofdstuk 8 i).

- Om de geselecteerde gegevens te wissen houdt u de toets F (4) gedurende 3 seconden ingedrukt, tot u een pieptoon hoort. De gekozen gegevens zijn nu gewist. In het display verschijnt "CLr".

Als de wismodus afgebroken moet worden zonder gegevens te wissen, drukt u kort op de toets SET (3). In het display verschijnt "CLr".

- Als er geen weergave knippert, dan kunt u met een korte druk op de toets (7) bij het begin van de instelmodus (instelling van de tijd, zie hoofdstuk 8 d) komen of door een korte druk op de toets (2) het instellingenmenu verlaten.

j) Achtergrondverlichting

Wanneer de meter op de netspanning is aangesloten, gaat de achtergrondverlichting automatisch aan wanneer de toetsen aangeraakt worden.

De achtergrondverlichting gaat automatisch uit wanneer gedurende ca.30 secon- den geen toets ingedrukt wordt.

De displayverlichting werkt om energiebesparende redenen alleen als de energiekostenmeter aangesloten is op het stopcontact.

k) De meter resetten

De energiekostenmeter kan volledig worden gereset.

Hierbij gaan alle instellingen (tijd, stroomtarieven, enz.) en meetgegevens verloren.

Ga als volgt te werk:

• Houd toets R (2) ca. 3 seconden lang ingedrukt.
• De energiekostenmeter geeft een pieptoon en de displayweergave knippert twee keer.
• Laat de toets R (2) weer los. Alle instellingen en meetgegevens zijn nu gewist. Ga nu weer zoals in het begin van hoofdstuk 8 beschreven te werk om alle instellingen uit te voeren.

De maximale meettijd is 9999 uur en 59 minuten. Wanneer deze tijd is bereikt, toont het display 9999:59 in "TOTAL TIME". De energiekostenmeter slaat niet langer gegevens op, maar de real-time gegevens kunnen nog steeds worden weergegeven. De energiekostenmeter geeft een alarm af (zoals bij "OVERLOAD") om u te informeren dat de maximale meettijd is bereikt. In dit geval moet u een reset uitvoeren om de normale meetfunctie opnieuw te kunnen uitvoeren.

9. De modus "FORECAST"

De modus "FORECAST" is bedoeld om aan de hand van de opgeslagen meetgegevens een prognose te maken voor het energieverbruik, de kosten en de CO _2 waarden. Voor de verbruiksprognose is een periode selecteerbaar van een dag, een week, een maand of een jaar. Zo kunt u bijv. inschatten wat het gebruik van een elektrische verbruiker kost.

Om een verbruiksprognose mogelijk te maken, moeten de meetgegevens van een eerder bewaakte verbruiker aanwezig zijn.

• Om tussen de modus "CURRENT" en "FORECAST" te wisselen, houdt u de toets (4) gedurende 3 seconden ingedrukt (zie ook hoofdstuk 8 a).
• Is de modus "FORECAST" voor de verbruik-sprognose actief, verschijnt FORECAST op het display.

• Druk meerdere keren kort op de toets SET (3) om tussen de verschillende tijdperioden om te schakelen:

• "DAY": Tijd = 1 dag

• "WEEK": Tijd = 1 week
• "MONTH": Tijd = 1 maand
• "YEAR": Tijd = 1 jaar

- Wanneer het symbolen ("LOW STANDBY POWER LEVEL" en 🏻 rechtsboven op het display verschijnt: Het vermogensgebruik van het aangesloten apparaat ligt onder de onderste stand-bygrens ("LOW STANDBY POWER LEVEL", zie hoofdstuk 8. f).

De in het bovenste gedeelte van het display weergegeven waarde laat zich met de toets (6) omschakelen. De volgende weergaven zijn beschikbaar:

De weergaven in het onderste gedeelte van het display kunnen met de toets (7) worden omgeschakeld. De volgende weergaven zijn beschikbaar:

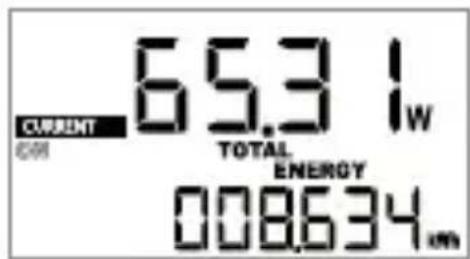

Energie in kWh ("ENERGY")

De energiekostenmeter kan de totale vermogensopname van een verbruiker gedurende een bepaalde tijd opnemen. Aan de hand van de ingevoerde gegevens voor het stroomtarief en de CO₂-waarde kunnen ook de stroomkosten en de CO₂-emissie voor de periode worden weergeven.

Let op:

Alleen in de modus "CURRENT" (zie hoofdstuk 8. a) kan de automatische meting worden opgeroepen resp. worden gebruikt.

a) Tijdsperiode instellen

• Druk kort op de toets (4). In het display verschijnt "PERIOD" en de momenteel ingestelde periode voor het meetproces.
  "00d" = het aantal dagen (00 - 07)
  "00h" = aantal uren (00 - 23)
  Om de instelling te annuleren en terug te keren naar de normale weergave, drukt u kort op de toets R (2).
• Om de instelling te starten drukt u kort op de toets SET (3), de dag knippert.
• Stel met de toets ∧ (6) of (7) het aantal dagen (00 - 07) in voor het meetproces.
• Druk dan op de toets SET (3) om naar de instelling voor de uren te gaan.
• Stel met de toets ∧ (6) of (7) het aantal uren (00 - 23) in voor het meetproces.
• Druk kort op de toets SET (3) om de instelmodus af te sluiten. In het display knippert nu geen waarde meer.

• Stel eerst de gewenste tijdsperiode in, zie hoofdstuk 10 a). In het voorbeeld rechts is een periode van 3 dagen ingesteld.
• Als er geen weergave meer knippert, dan start u het meetproces door kort op de toets (4) te drukken.
• De weergave keert terug naar de meetwaarden. Tijdens het automatische meetproces knippert "PERIOD" in het display, zie de pijl in de afbeelding rechts.

• U kunt met de toets ∧ (6) of (7) overige informatie opvragen.

c) Het meetproces met dezelfde periode opnieuw starten

Wilt u een nieuw meetproces met dezelfde reeds ingestelde periode starten, dan gaat u als volgt te werk:

• Druk kort op de toets F (4). In het display verschijnt "PERIOD" en de momenteel ingestelde periode voor het meetproces.
  • Druk kort op de toets SET (3), de dag knippert.
  • Druk kort op de toets SET (3), de uren knipperen.
• Druk kort op de toets SET (3), de instelmodus is beëindigd, er knippert geen weergave.
• Start het meetproces door de toets F (4) kort in te drukken (zie ook hoofdstuk 10 b).

d) Meetproces voortijdig afbreken

• Druk kort op de toets (4) zodat de actueel ingestelde periode in het display wordt weergegeven.
• Houd de toets F (4) gedurende 3 seconden ingedrukt, tot de normale weergave weer in het display verschijnt.
• De knipperende uitlezing "PERIOD" is verdwenen, het meetproces is afgebroken.

e) Opgeslagen meetgegevens bekijken

De energiekostenmeter slaat de gegevens van de laatste 3 meetreeksen op.

De volgende functies zijn alleen mogelijk als een meetproces correct is beeindigd.

- Door meerdere keren kort op de toets ⚠ (6) te drukken kunt u het meetproces selecteren dat u wilt bekijken. In de bovenste regel wordt de betreffende periode weergegeven.

- Druk meermaals kort op de toets (7) om de gegevens te bekijken (onderste displayregel: "ENERGY" = energie in kWh, "COST" = kosten, "CO₂" = CO₂-waarde).

11. Onderhoud en reiniging

Het product is onderhoudsvrij. Alleen een specialist of vakkundig servicecenter mag onderhoud uitvoeren of het apparaat repareren. Er bevinden zich in het product geen onderdelen die onderhoud nodig hebben. Open/demonteer het apparaat nooit.

Om het apparaat te reinigen haalt u de energiekostenmeter uit het stopcontact. Koppel een aangesloten verbruiker los van de geaarde contactdoos van de energiekostenmeter.

Om de buitenkant schoon te maken is een droge, zachte en schone doek voldoende.

Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en een schoon kwastje of een stofzuiger.

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

12. Verwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Bedrijfsspanning 230 V/AC, 50 Hz

Eigen vermogensgebruik......ca. 0,4 W (tijdens de oplaadfase van de geïntegreerde Super-caps max. ca. 1,1 W)

Max. aansluitvermogen ....3680 W (230 V/AC, 16 A)

Instelbereik overbelastingsalarm....0 - 19 A / 0 - 3999 W

Tijdsweergave ....Uren, minuten, seconden (met 12h-/24h-modus)

Valuta voor stroomtarief ....€, \$, £ of CHF

Resolutie stroomtarief....0,001

Bedrijfscondities ....0 °C tot +40 °C, 10 % tot 90 % relatieve luchtvochtigheid, niet-condenserend

Opslagcondities....-10 °C tot +70 °C, 5 % tot 90 % relatieve luchtvochtigheid, niet-condenserend

Afmetingen (H x B x D)....102,5 x 56 x 71,6 mm

Meetbereik, tolerantie en resolutie:

Spanning:

Meetbereik....190 - 270 V/AC

Tolerantie ....±2 %

Resolutie....0,1 V

Frequentie:

Meetbereik....45 - 65 Hz

Tolerantie ....../< ±1 %

Resolutie....0,01 Hz

Stroom:

Meetbereik....0,02 - 19,00 A

Tolerantie ....../< ±2 % @ >0,5 A

< ±5 % @ 0,05 - 0,5 A

< ±0,005 A @ <0,05 A

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevens verwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
