Producttype	Kleurenanalysator (detector)
Merk	Voltcraft
Model	RGB2000
Afmetingen (apparaat)	203 x 76 x 38 mm
Afmetingen (sonde)	160 x 92 x 45 mm
Gewicht (zonder batterij)	Ongeveer 440 g
Voeding	1 9V-blokbatterij (type 1604A) of 9 V/DC-voeding (optioneel)
Hoofdfuncties	RGB-meting (0-1023), HSL-meting (0-1000), REL-vergelijkingsmeting, RGB-kalibratie, RS232-interface
Onderhoud en reiniging	Reinigen met een schone, droge, antistatische en pluisvrije doek
Veiligheid	Niet gebruiken op hete oppervlakken, vermijd water/vocht/stof, niet rechtstreeks in lichtbronnen kijken
Reserveonderdelen en repareerbaarheid	RS232-interfacekabel (nr. 122156 of 122703), voeding (nr. 122699); reparaties door gekwalificeerd technicus
Algemene informatie	Handleiding beschikbaar in meerdere talen (FR, DE, EN, NL...), geleverd met sonde, witte kalibratiekaart, koffer

Veelgestelde vragen - RGB2000 VOLTCRAFT

Hoe zet ik het apparaat aan?

Druk op de POWER-knop. Een geluidssignaal bevestigt het inschakelen. Wacht tot het symbool 'Mesu' verdwijnt voordat u meet.

Hoe meet ik een niet-lichtgevend object?

Sluit de sonde aan, schakel het apparaat in, plaats de sonde plat op het object en druk kort op de TEST-knop (of 16). De LED-verlichting moet actief zijn.

Hoe schakel ik naar HSL-modus?

Druk op de RGB/HSL-knop om te schakelen tussen RGB- en HSL-modus. Het scherm toont de waarden Hue, Saturation en Light.

Hoe voer ik een RGB-kalibratie uit?

Plaats de sonde op de meegeleverde witte kalibratiekaart en druk tegelijkertijd op Function en CAL. De kalibratie duurt ongeveer 50 seconden, drie geluidssignalen geven het einde aan.

Wat te doen als het apparaat niet aangaat?

Controleer de staat van de batterij. Indien nodig de batterij loskoppelen en opnieuw aansluiten (reset). Als het probleem aanhoudt, neem dan contact op met technische ondersteuning.

Hoe vervang ik de batterij?

Schakel het apparaat uit, schroef het deksel van het batterijvak aan de achterkant los, vervang de oude batterij door een nieuwe 9 V alkalinebatterij (type 1604A) en sluit het deksel.

Hoe gebruik ik de REL-vergelijkingsmeetfunctie?

Meet eerst het referentieobject, druk op REL (het scherm toont 0 0 0), meet vervolgens het monster om het verschil te zien. Druk nogmaals op REL om uit te schakelen.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, een automatische uitschakeling treedt op na ongeveer 3 minuten inactiviteit om de batterij te sparen. Druk op POWER om het weer in te schakelen.

Hoe verbind ik het apparaat met een computer?

Gebruik de RS232-interface onder het rechter klepje van de behuizing (3,5 mm jackaansluiting). Een geschikte kabel is optioneel verkrijgbaar (ref. 122156 voor RS232 of 122703 voor USB). Het dataformaat is 9600, N, 8, 1.

Wat betekent het batterijsymbool op het scherm?

Dit symbool geeft aan dat de batterij leeg is en onmiddellijk moet worden vervangen om meetfouten te voorkomen.

GEBRUIKSAANWIJZING RGB2000 VOLTCRAFT

Kleurenanalyse-apparaat

NL GEBRUIKSAANWIJZING

Pagina 37 - 47

NL Colofon in onze gebruiksaanwijzingen

Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.voltcraft.de).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de pagina-nummers op pagina 37.

Einführung

hartelijk dank voor de aankoop van dit Voltcraft® product. U heeft hiermee een goede keus gedaan.

U heeft een kwaliteitsproduct aangeschaft dat ver boven het gemiddelde uitsteekt. Een product uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek door specifieke vakkundigheid en permanente innovatie onderscheidt.

Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie tegen een buitengewoon voordelige prijs-kwaliteitverhouding.

Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkertijd het begin

van een lange en prettige samenwerking.

Veel plezier met uw nieuwe Voltcraft® product!

Inhoudsopgave

Inleiding ....37

Voorgeschreven gebruik ....38

Veiligheidsvoorschriften....38

Leveringsomvang 39

Bedieningselementen ....39

Display-symbolen 40

Toetsfuncties....40

Ingebruikname....40

Plaatsen van de batterij....40

Aansluiten van de meetsensor 40

Opstellen van het meetapparaat....40

Automatische uitschakelfunctie....40

Uitvoeren van een meting 41

Niet zelf lichtgevende objecten meten 41

Zelf oplichtende objecten meten 42

REL-vergelijkingsmeting 42

RGB-calibrering doorvoeren 43

RS232-interface....44

Onderhoud en reiniging....44

Batterijen vervangen 44

Gebruik met netadapter 45

Afvalverwijdering 45

Verhelpen van storingen 46

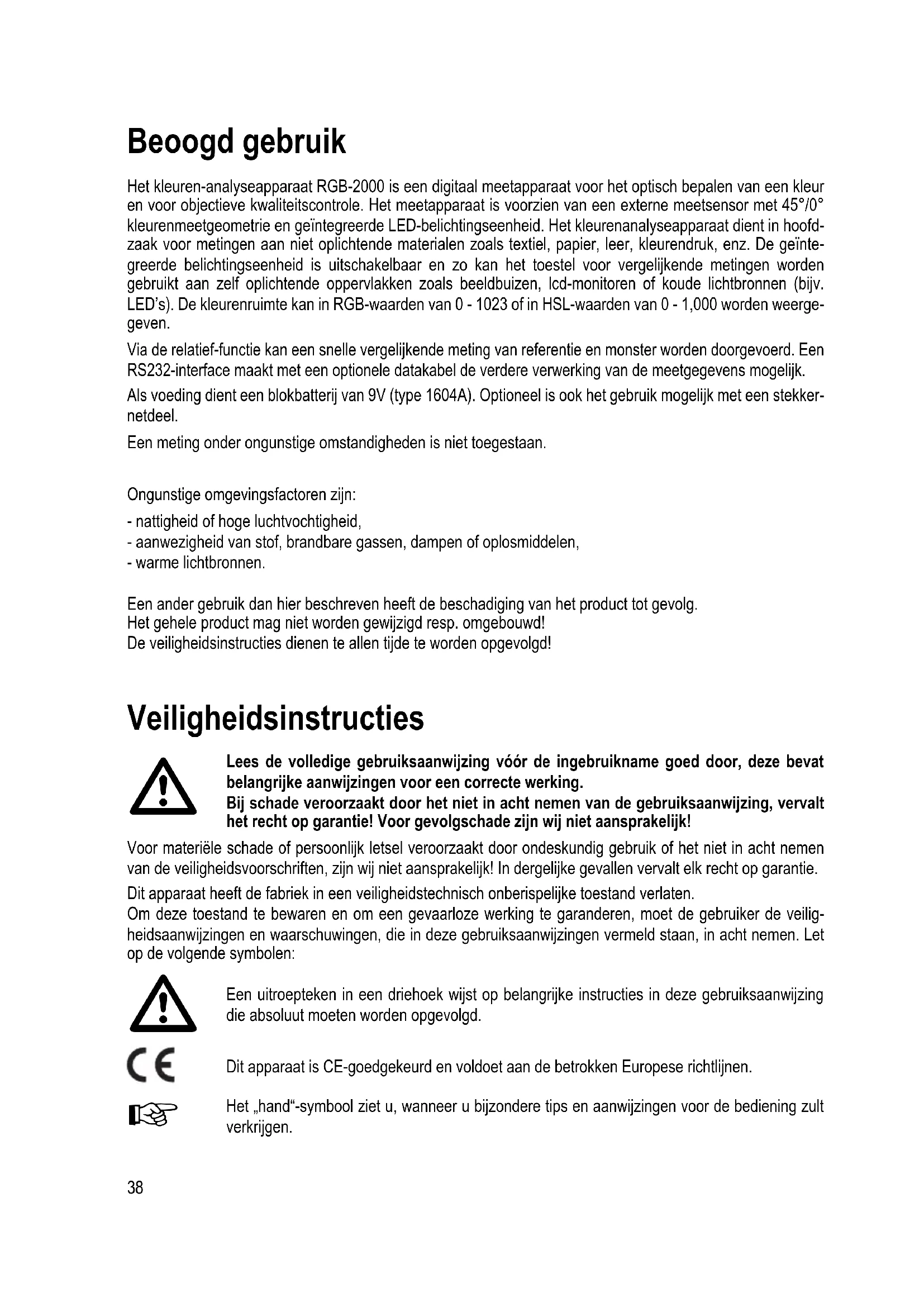

Het kleuren-analyseapparaat RGB-2000 is een digitaal meetapparaat voor het optisch bepalen van een kleur en voor objectieve kwaliteitscontrole. Het meetapparaat is voorzien van een externe meetsensor met 45°/0° kleurenmeetgeometrie en geïntegreerde LED-belichtingseenheid. Het kleurenanalyseapparaat dient in hoofdzaak voor metingen aan niet oplichtende materialen zoals textiel, papier, leer, kleurendruk, enz. De geïntegreerde belichtingseenheid is uitschakelbaar en zo kan het toestel voor vergelijkende metingen worden gebruikt aan zelf oplichtende oppervlakken zoals beeldbuizen, lcd-monitoren of koude lichtbronnen (bijv. LED's). De kleurenruimte kan in RGB-waarden van 0 - 1023 of in HSL-waarden van 0 - 1,000 worden weergegeven.

Via de relatief-functie kan een snelle vergelijkende meting van referentie en monster worden doorgevoerd. Een RS232-interface maakt met een optionele datakabel de verdere verwerking van de meetgegevens mogelijk.

Als voeding dient een blokbatterij van 9V (type 1604A). Optioneel is ook het gebruik mogelijk met een stekkernetdeel.

Een meting onder ongunstige omstandigheden is niet toegestaan.

Ongunstige omgevingsfactoren zijn:

• nattigheid of hoge luchtvochtigheid,
• aanwezigheid van stof, brandbare gassen, dampen of oplosmiddelen,
• warme lichtbronnen.

Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg.

Het gehele product mag niet worden gewijzigd resp. omgebouwd!

De veiligheidsinstructies dienen te allen tijde te worden opgevolgd!

Veiligheidsinstructies

Lees de volledige gebruiksaanwijzing vóór de ingebruikname goed door, deze bevat belangrijke aanwijzingen voor een correcte werking.

Bij schade veroorzaakt door het niet in acht nemen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk! In dergelijke gevallen vervalt elk recht op garantie.

Dit apparaat heeft de fabriek in een veiligheidstechnisch onberispelijke toestand verlaten.

Om deze toestand te bewaren en om een gevaarloze werking te garanderen, moet de gebruiker de veiligheidsaanwijzingen en waarschuwingen, die in deze gebruiksaanwijzingen vermeld staan, in acht nemen. Let op de volgende symbolen:

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut moeten worden opgevolgd.

Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.

Het „hand“-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan.

Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen!

In bedrijven moet rekening gehouden worden met de voorschriften ter voorkoming van ongevallen opgesteld door de nationale bonden van de ongevallenverzekering voor elektrische installaties en productiemiddelen.

In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van meetapparaten.

Schakel het meetapparaat nooit onmiddellijk in wanneer het van een koude naar een warme ruimte gebracht werd. Het daarbij ontstane condenswater kan het apparaat eventueel beschadigen. Laat het apparaat eerst op kamertemperatuur komen zonder het in te schakelen.

Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstukken in acht.

Omvang van de levering

Kleurenanalyse-apparaat RGB-2000

Externe meetsensor

Calibreerkaart wit

Kunststof koffer

Gebruiksaanwijzing

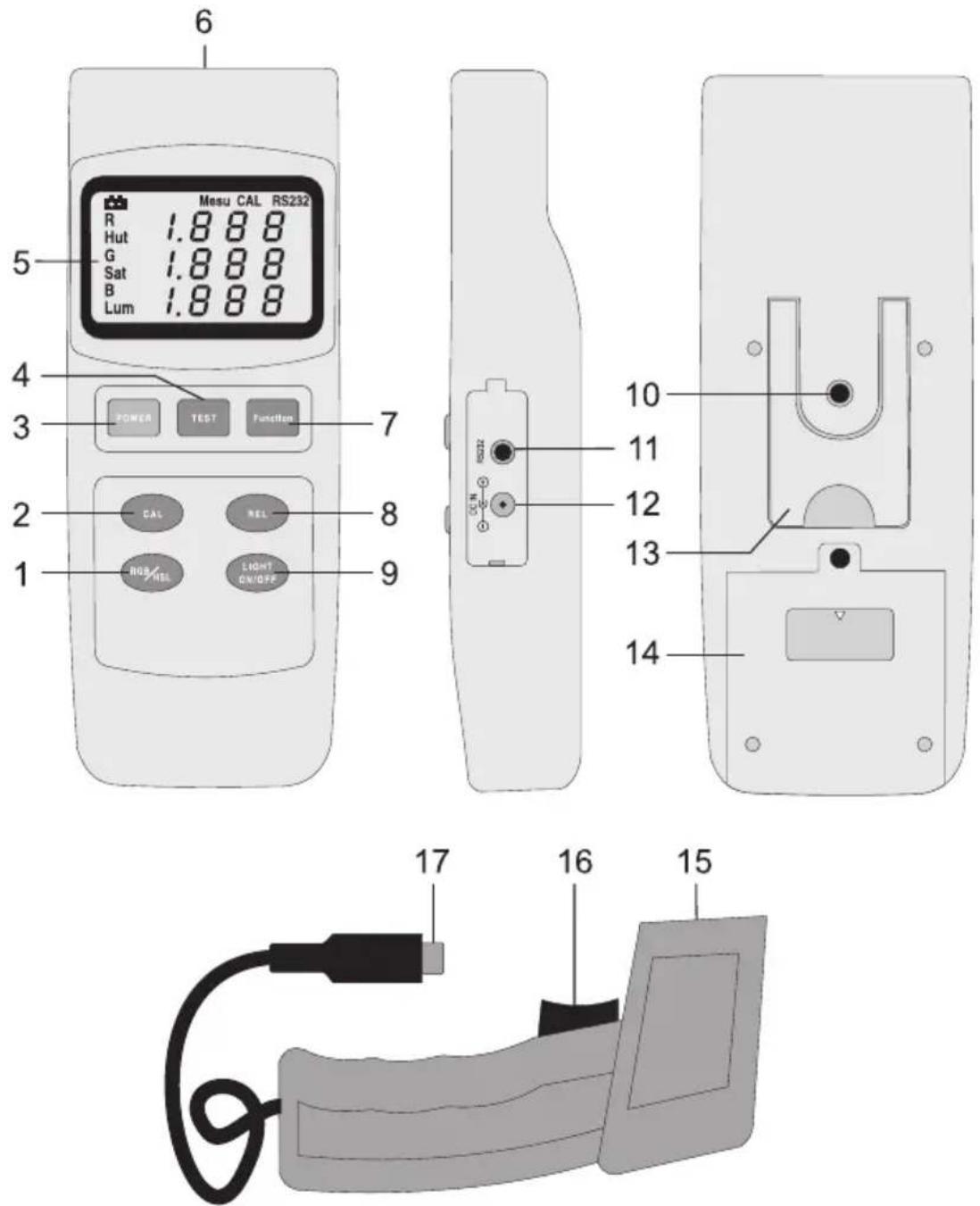

Bedieningselementen

(zie uitklappagina)

1 Toets RGB/HSL-omschakeling

2 'CAL'-calibreertoets

3 'POWER'-toets voor het in-/uitschakelen

4 'TEST'-meettoets (identiek met (16))

5 LCD-display

6 Meetaansluiting voor externe sensor (17)

7 'Functie'-toets

8 'REL'-toets voor vergelijkende metingen

9 'LIGHT ON/OFF'-toets voor meetlicht

10 Statief-bus

11 RS232-interface

12 Netdeel-aansluitbus

13 Opstelbeugel apparaat

14 Batterijvak aan achterzijde

15 Meetopening met 45° LED-belichting

16 Meettoets (identiek met (4))

17 Sensor-aansluitstekker

Display-symbolen

R Kleurenwaarde voor rood

G Kleurenwaarde voor groen

B Kleurenwaarde voor blauw

Hut Meetwaarde voor de kleurentoon (hue)

Sat Meetwaarde voor de kleurverzadiging (saturatie)

Lum Meetwaarde voor de lichtsterkte (luminantie)

Batterij vervangen-symbol; de batterij zo snel mogelijk vervangen om meetfouten te vermijden!

Mesu De meting loopt. De sensor mag niet worden bewogen of opgetild.

CAL RGB-calibrering loopt. De sensor mag niet worden bewogen of opgetild.

RS232 Interface actief, dataoverdracht loopt.

Functies van de toetsen

POWER Bedrijfsschakelaar; het meetapparaat kan worden in- en uitgeschakeld

TEST De meting start met een druk op de toets. De toets moet niet ingedrukt gehouden worden.

Function Functietoets die in combinatie met de 'CAL'-toets de witcalibrering mogelijk maakt

CAL Calibreertoets die in combinatie met de 'Function'-toets de witcalibrering mogelijk maakt

REL Toets voor eenvoudige vergelijkingsmetingen (geeft het verschil tussen het origineel en een monster)

RGB/HSLOmschakeltoets voor RGB en HSL-meetmodus

LICHT Toets voor het aan- en uitschakelen van de geïntegreerde sensorverlichting

Ingebruikname

Plaatsen van de batterij

Voor de eerste ingebruikneming dient een nieuwe blokbatterij van 9 V (alkaline) in het meetapparaat geplaatst te worden. In optie kan ook een netdeel worden gebruikt. Het plaatsen van de batterij en het netdeelbedrijf worden beschreven onder 'Onderhoud en reiniging'.

Aansluiten van de meetsensor

Verbind de ronde stekker van de sensor (17) met de bus 'PROBE INPUT' (6) op het meetapparaat. De stekker is beschermd tegen verkeerd polariseren en past alleen op de juiste manier in de bus. Let op de pijl op de stekker. Deze markering wijst naar de achterzijde. Zorg er steeds voor dat de stekker vast in de bus zit, anders kan het komen tot meetfouten.

Opstellen van het meetapparaat

Het meetapparaat kan voor gemakkelijker aflezen met behulp van de beugel op de achterzijde (13) worden rechtop gezet.

Met behulp van de statief-bus (10) is montage mogelijk op een statief

Automatische uitschakelfunctie

Om de levensduur van de batterij niet onnodig te verkorten is een automatische uitschakelfunctie ingebouwd. Het meetapparaat wordt automatisch uitgeschakeld als gedurende ca. 3 minuten geen toets is ingedrukt. Het meetapparaat moet met behulp van de 'Power'-toets (3) terug worden ingeschakeld.

Uitvoeren van een meting

Het meten aan hete oppervlakken of lichtbronnen is niet toegestaan.

Kijk nooit rechtstreeks in de lichtbron. U zou uw ogen kunnen beschadigen.

Niet zelf lichtgevende objecten meten

Niet-zelf lichtgevende objecten zijn textiel, papier, kleurendruk, leer enz. Deze materialen moeten met een gedefinieerde lichtbron worden belicht. Deze lichtbron bevindt zich in de sensorknop onder een hoek van 45° met het meetoppervlak.

Voor een RGB-meting gaat u als volgt te werk:

• Sluit de sensor aan op het meetapparaat en schakel het in met de toets 'POWER'.
• Het apparaat signaleert dit met een pieptoon. Wacht tot het symbool 'Mesu' op het display dooft. Het meetapparaat bevindt zich na het inschakelen steeds in de RGB-modus.
• Druk op de meettoets (4 of 16) en controleer de ingeschakelde sensorbelichting. Als deze niet oplicht, dan schakelt u de verlichting in de sensorkop met de toets 'LIGHT ON/OFF' (9) in.
• Plaats de sensorkop (15) vlak op het te meten object. De sensor mag tijdens de meting niet worden bewogen of opgetild.
• Druk kort één keer op de meettoets (4 of 16). De meting gebeurt nu automatisch; dit wordt gesignaleerd met een pieptoon. Op het display verschijnt 'Mesu'.
• Schakel na het einde van de meting het apparaat uit met behulp van de 'POWER'-toets.

R G B

De meettoets (4 of 16) moet maar kort worden ingedrukt. De meting loop automatisch tot de meetwaarden bepaald werden. De lopende meting wordt op het display als 'Mesu'-symbool weergegeven.

Voor een HSL-meting gaat u als volgt te werk:

• Sluit het meetapparaat op dezelfde manier beschreven als onder RGB-meting en schakel het in.
• Om naar de HSL-modus over te schakelen drukt u op de toets 'RGB/HSL'. Het display schakelt over naar deze modus. Door nogmaals op deze toets te drukken, wordt weer teruggeschakeld naar de RGB-modus.
• Druk kort één keer op de meettoets (4 of 16). De meting gebeurt nu automatisch; dit wordt gesignaleerd met een pieptoon. Op het display verschijnt 'Mesu'.
• Schakel na het einde van de meting het apparaat uit met behulp van de 'POWER'-toets.

R G B

Het menselijke oog kan meer kleurentinten onderscheiden, als de RGB-kleurenruimte kan weergeven. De HSL-kleurenruimte komt derhalve niet overeen met de waarneming van het oog.

'Hue' (kleurentoon) onderscheidt de kleuren van elkaar en de kleur is te herkennen aan de waarde.

'Saturation' (verzadiging) toont hoeveel kleur werd opgebracht m.a.w. hoe groot de intensiteit van de kleur is

'Luminance' (helderheid/contrast) geeft aan hoe lichtgevend of intensief de kleur is.

Meten aan zelf oplichtende objecten

Zelf oplichtende objecten worden beschenen door een eigen, 'koude' lichtbron. Deze objecten zijn bijv. CRT-beeldbuizen, LCD/TFT-monitoren, LED-verlichtingen enz. Aan hete lichtbronnen zoals de gebruikelijke gloeilampen of halogeenlampen mag niet worden gemeten.

Het meetapparaat is hoofdzakelijk bedoeld voor niet zelf oplichtende objecten. De meetwaarden zijn in deze modus omwille van de verschillende lichtbronnen niet gespecificeerd. Het meetapparaat kan bij zelf oplichtende objecten alleen worden gebruikt voor vergelijkende metingen.

Voor het meten gaat u als volgt te werk:

• Sluit de sensor aan op het meetapparaat en schakel het in met de toets 'POWER'.
• Het apparaat signaleert dit met een pieptoon. Wacht tot het symbool 'Mesu' op het display dooft. Het meetapparaat bevindt zich na het inschakelen steeds in de RGB-modus met ingeschakelde sensorverlichting.
• Schakel de belichtingsfunctie door één keer drukken op de toets 'LIGHT ON/OFF' uit. Een piepton bevestigt uw keuze.
• Druk op de meettoets (4 of 16) en controleer de ingeschakelde sensorbelichting. Als deze oplicht, dan schakelt u de verlichting in de sensorkop met de toets 'LIGHT ON/OFF' (9) uit.
• Plaats nu de sensorkop (15) vlak op het te meten object. De sensor mag tijdens de meting niet worden bewogen of opgetild.
• Druk kort één keer op de meettoets (4 of 16). De meting gebeurt nu automatisch; dit wordt gesignaleerd met een pieptoon. Op het display verschijnt ‘Mesu’.
• Om over te schakelen naar de HSL-modus drukt u op de toets 'RGB/HSL'. Het display schakelt over naar deze modus. Door nogmaals op deze toets te drukken, wordt weer teruggeschakeld naar de RGB-modus.
• Schakel na het einde van de meting het apparaat uit met behulp van de 'POWER'-toets.

REL-vergelijkingsmeting

Via de REL-functie kan een eenvoudige vergelijkingsmeting van een referentievlak met een monster-vlak worden doorgevoerd. Afwijkende waarden kunnen zo gemakkelijk als '+/0/-' waarde worden vastgesteld.

Ga als volgt te werk om deze functie te gebruiken:

• Voer een normale kleurenmeting uit aan ht referentieobject, zoals beschreven bij de RGB of de HSL-meting beschreven.
• Nadat de meetwaarde wordt weergegeven drukt u op de toets 'REL' (8). De weergegeven waarden worden als referentie opgeslagen. Het display knippert en geeft '0 0 0' aan.
• Plaats de sensorkop op het monster-vlak en druk één keer op de meettoets. De vergelijkende meting loopt en toont de verschilwaarde na een korte meettijd.
• De REL-functie schakelt u uit door nogmaals indrukken van de 'REL'-toets (8).

RGB-calibrering uitvoeren.

Om de nauwkeurigheid bij elke meting te garanderen, moet het meetapparaat regelmatig met de mee-geleverde calibreerkaart worden afgeregeld.

De calibrering is nu in RGB-modus alleen mogelijk bij niet lichtgevende oppervlakken. De sensorverlichting moet actief zijn.

Voor het ijken gaat u te werk als volgt:

• Sluit de sensor op het meetapparaat aan en schakel het in.
• Druk op de meettoets (4 of 16) en controleer de ingeschakelde sensorbelichting. Als deze niet oplicht, dan schakelt u de verlichting in de sensorkop met de toets 'LIGHT ON/OFF' (9) in.
• Open het couvret let de witte calibreringskaart en plaats de sensorkop (15) in het midden van de witte calibreringscirkel. De sensorkop moet vlak liggen.
• Druk tegelijk op de beide toetsen ‘Function’ (7) en ‘CAL’ (2). De calibreringsprocedure start en op het display worden volgende aanduidingen zichtbaar:

R CAL

Op het display verschijnt voor ca. 30 seconden het startscherm. De sensor mag tijdens de volledige calibreringsprocedure niet worden bewogen of opgetild.

R 1023 CAL

Na deze tijd verschijnt de eerste calibreringswaarde op het display.

R CAL G 1023 1023

Na nogmaals 10 seconden verschijnt de twee calibreringswaarde.

CAL R 1023 G 1023 B 1023

Na nogmaals 10 seconden wordt ook de derde calibreringswaarde getoond. Het einde van de calibrering wordt aangegeven met drie pieptonen. Het CAL-symbool dooft na deze procedure. Het meetapparaat is nu klaar voor de volgende metingen.

RS232-interface

Het meetapparaat bezit voor het uitwisselen van gegevens met een computer een seriële interface (11). Deze bevindt zich aan de rechterzijde van de behuizing onder een deksel. Open de klep met een puntig voorwerp. De interface is uitgevoerd onder de vorm van een 3,5mm bus, en vereist een speciale datakabel, die als optie verkrijgbaar is.

De geschikte interfacekabels kunt u onder de volgende best.nrs.bestellen:

Best.nr. 122156 RS232-interfecakabel met jack-stekker en 9pol.D SUB-connector

Best.nr. 122703 USB-interfacekabel met jack-stekker en USB-connector

De datakabel is aangesloten als volgt:

Jack-stekker 3,5 mm mono 9pol. D SUB-bus voor pc
Middelste contact Pin 4
Buitencontact	Pin 2
	Tussen pin 2 en pin 5 is een weerstand van 2,2 kohm vereist.

Het seriële datasignaal bestaat uit 16 bits met de volgende sequentie:

Elke databit heeft de volgende betekenis:

D0 Eindteken
D1 tot D8 MeetwaardeD1 = kleinste digit (LSD), D8 = grootste digit (MSD).Bij een display-indicatie van 1234 ontstaat als bitset ‘00001234’
D9 Decimale punt (DP) op de juiste plaats van rechts naar links;0= kein DP; 1=1DP; 2=2DP; 3=3DP
D10 Polariteit; 0 = positief, 1 = negatief
D11+D12 Meeteenheid op het display: R = 70 / G = 71 / B = 72 / H = 42 / S = 73 / L = 99
D13 Databit bij het zenden van de kleurenwaarde: Rood = 1 / Groen = 2 / Blauw = 3 / Hue = 4 / Sat = 5 / Lum = 6
D14 4
D15 Startteken = 02

Het RS232-dataformaat is: 9600, N, 8, 1

Onderhoud en reiniging

Afgezien van de vervanging van de batterij en een incidentele reiniging is het kleurenanalyse-apparaat RGB-2000 onderhoudsvrij. Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en pluisvrije reinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende reinigingsmiddelen.

Batterijen vervangen

Indien het batterijsymbool op het display verschijnt, dienen de batterijen onmiddellijk vervangen te worden om foutieve metingen te voorkomen.

Vervang de batterijen als volgt:

• Schakel het meetapparaat uit
• Draai de schroeven van het batterijvakje aan de achterzijde los en schuif het deksel ervan in de richting van de pijl van de behuizing.
• Vervang de lege batterij voor een nieuwe van hetzelfde type (bijv. 1604A).
• Zet het meetapparaat weer zorgvuldig in omgekeerde volgorde in elkaar

Laat geen lege batterijen in het meetapparaat aangezien zelfs batterijen die tegen lekken zijn beveiligd, kunnen corroderen, waardoor chemicaliën vrij kunnen komen die schadelijk zijn voor uw gezondheid of schade veroorzaken aan het apparaat.

Batterijen/accu's mogen niet kortgesloten, gedemonteerd of in het vuur worden geworpen. Laad batterijen niet op. Er bestaat explosiegevaar.

Lekkende of beschadigde batterijen/accu's kunnen bij huidcontact bijtende wonden veroorzaken. Draag in een dergelijk geval steeds beschermende handschoenen.

Gebruik met netadapter

Als optie kan het meetapparaat ook worden gebruikt in combinatie met een geschikt netdeel. De netdeelbus (12) bevindt zich aan de rechterzijde van het apparaat onder een klep (DC IN). Open de klep met een puntig voorwerp. De passende stekker heeft de volgende gegevens:

buitendiameter 5,5 mm, binnengat 2,5 mm.

Polariteit: buiten min (-), binnen plus (+)

Bedrijfsgegevens : Spanning: 9 V/DC, stroom: ten minste 34 mA

Eern passende alkaline batterij is beschikbaar onder best. nr. 65 25 09; een geschikt netdeel onder best.nr. 12 26 99.

Verwijdering

Elektronische apparaten zijn grondstoffen en horen niet bij het huisvuil. Indien het apparaat het einde van zijn levensduur bereikt heeft, dient u het volgens de geldende wettelijke voorschriften in te leveren bij een van de gemeentelijke inzamelpunten. Verwijdering via het huisvuil is niet toegestaan.

Verwijderen van verouderde batterijenAccu's!

Als eindverbruiker bent u volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; afvoeren via het huisvuil is niet toegestaan!

Schadelijke stoffen houdende batterijen/accu's zijn met de hiernaast aangegeven symbolen, die op het verbod van afvalverwerking via het huisvuil wijzen, gekenmerkt. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/accu's kunt u gratis inleveren bij gemeentelijke inzamelpunten, bij onze nevenvestigingen of bij andere verkooppunten van batterijen/accu's!

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu!

Verhelpen van storingen

U heeft met het meetapparaat een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen.

Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen:

Houd in ieder geval rekening met de veiligheidsvoorschriften!

Storing Mogelijke oorzaak Oplossing
Het meetapparaat Is de batterij leeg? Controleer de staat van de batterij kan, iet worden Koppel de batterij los, en sluit haar terug ingeschakeld. aan (reset doorvoeren).
Er wordt een correcte Meetfout? Controleer het vlak liggen van de meetwaarde aangegeven. Bij niet lichtgevende objecten is de sensor op het meetvlak. sensorverlichting niet ingeschakeld Voer een RGB-calibrering door. Schakel de sensorverlichting in.
Het meetapparaat kan Niet-gedefinieerde systeemtoestand. Koppel de batterij los, en sluit haar terug niet worden bediend. aan (reset doorvoeren).

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een bevoegd vakman worden uitgevoerd.

Bij vragen over het gebruik van het meetapparaat staat onze technische helpdesk onder het volgende telefoonnummer ter beschikking:

Voltcraft, D-92242 Hirschau, Lindenweg 15, tel. +49 (0)180 / 586 582 723 8

Technische gegevens

Display ....3 cijferig LC-display
Sensor ....3 kleuren fototransistoren (rood/groen/blauw)
Meetgeometrie....45° belichtingshoek/0° meethoek
Spectraal bereik....400 tot 700 nm
Geïntegreerde lichtbron ....2 witte lichtdiodes (LED's)
Meetbereik RGB ....Elke basiskleur 0 tot 1023
Meetbereik HSL ......Elke basiskleur 0 tot 1.000
Herhaalbaarheid RGB ....../< 3
Herhaalbaarheid HSL ....< 0,01
Batterij ....1x blokbatterij van 9 V(006P, MN1604)
Netdeel in optie ....9 V/DC gestabiliseerd
Stroomopname: ....max. 32 mA
Gebruikstemperatuur ....0 tot +50°C
Relatieve luchtvochtigheid ....< 80%, niet condenserend
Gewicht (zonder batterij)......ca. 440 g
Afmetingen (LxBxH mm) ......203 x 76 x 38 (meetapparaat)
160 x 92 x 45 (sensor)
Leidinglengte sensor ....ca. 1 m

Definitie herhaalbaarheid

De indicatie van de herhaalbaarheid geldt bij een temperatuur van +23°C (± 5K), bij een rel. luchtvochtigheid van minder dan 80 %, niet condenserend. De fabrieksinstelling is gedefinieerd als volgt: Onmiddellijk na een wit-calibrering, voor 10 metingen aan eenzelfde object binnen 2 minuten.
