GEBRUIKSAANWIJZING PL125T4 VOLTCRAFT

Hierna volgen de software-installatieprocedures voor de "Voltsoft" software:

1. Plaats de CD in het DVD loopwerk van de computer.
2. De installmenteprocedure zal automatisch starten. Is dat nicht het geval, ga dan maar de directory op de CD-ROM en open het installmentiebestand "autorun.exe".
3. Kies de gewenste taal UIT Duits, Engels en Frans.
4. Volg de instructies in het dialoogvenster, kies de bestemming voor de installmenten en voer de installmenteprodedure UIT.
5. Raadpleeg voor aanvullende informatie de gebruiksaanwijzing die op de meegeleverde CD staat.
6. De bijgesloten software is de "Voltsoft" standard editie. De professionele versie (Voltsoft PRO datalogger software, nr. 10 13 33) is optioneel en kan afzonderlijk worden besteld. Bij het aanschaffen van de professionele versie ontvangt u een licentiecode. Volg de stappen in de Voltsoft gebruiksaanwijzing, voor registratie en opwaardering van uw software maar de professionele versie.
7. "Voltsoft" software updates naar de laatste versie van het Voltsoft programme zich beschikbaar als het programma draait en het Internet is aangesloten; of kijk voor de meest recente Voltsoft update op "http://www.conrad.com".

Dank u voor uw aandacht.

Uw VOLTCAFT-team

Informations legales

Deze informatie is een publicatie van de fma Corrad Electronic SE Klaus-Contrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, verteil ingearen, voorbehoven. Reproductions van weke aan den ook, zichborde felipiek, microverflitng of de registatie in elektronische gegevensvareningsapparatur, vereken de schrifleekte teislemming van de uegerat. Nadruk: ook van uutreksels, verboden. Deze informatie vloodoot aan de technische stand bij het in druk bezorgen. Wijziging van techniek en ultraisting voorbehoven.

Bewert darum dieze genuktsaanwelterung on in rookomende genalien to kurren raablogan. In de inhoudscoogvags op pagina 45 viril u ean list met inhoudspunien met vermingd n van hibiofotore.

INHALTSVERZEICHNIS

Salte

1. Inleiding 46
2. Bedoeld gebruik 47
3. Leveringsomvang 47
4. Tleg van symbolen 47
5. Veiligheidsvoorschriften 48
6. Bedieningselementen 50
7. Installatie van de software 50
8. Plaatsen/vervangen van de batterijen 50
9. Montage en werkung 51
10. USB-aansluiting 57
11. Onderhoud en reiniging 57
    12.Verwijdering. 57
12. Technische gegevens 58

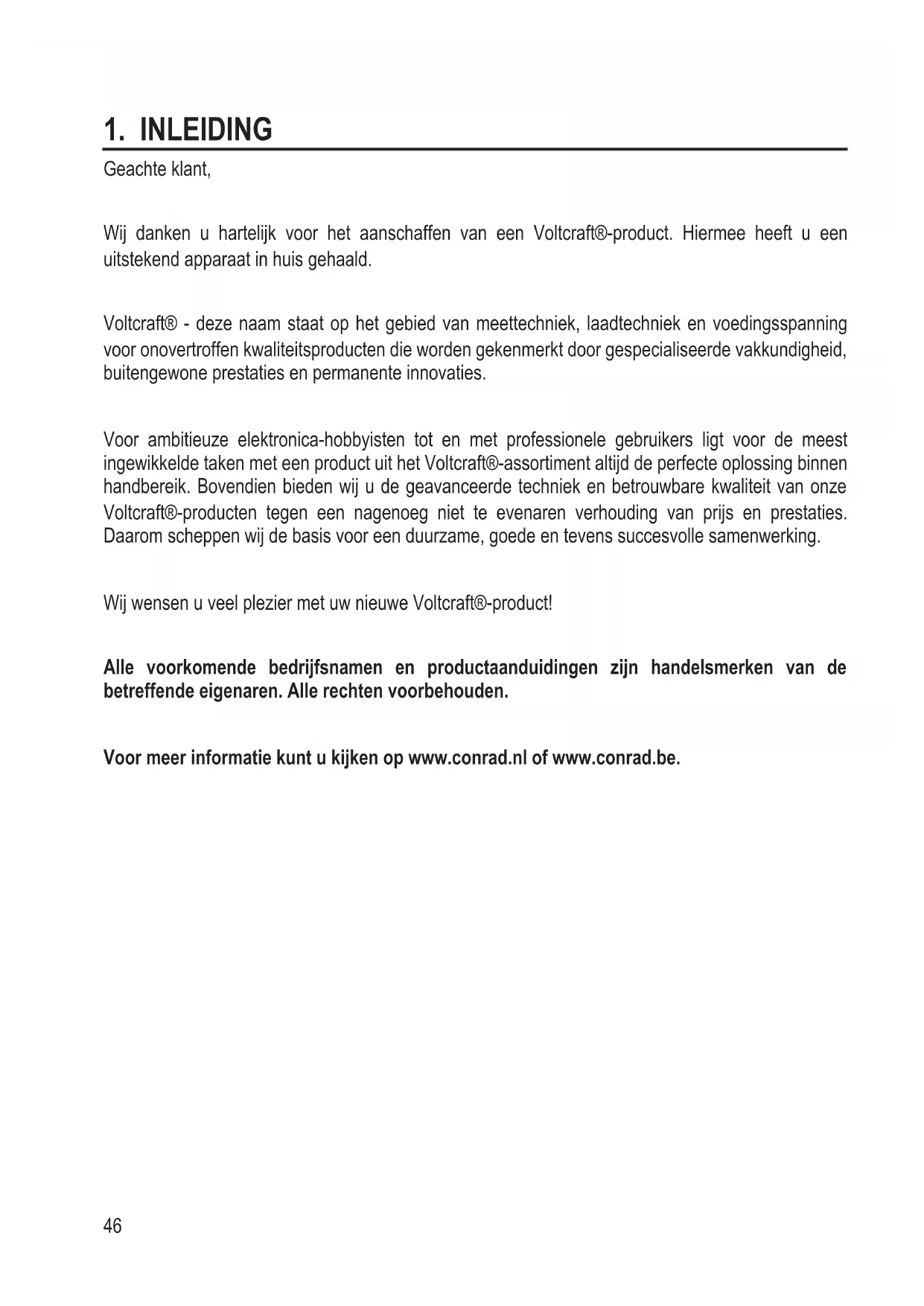

1. INLEIDING

Geache klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u eenuitstekend apparaat inuis gehaal.

Voltcraft® - deutsche staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovations.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van unsere Voltcraft®-producten gegen een nagenoeg Niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

2. BEDOELD GEBRUIK

Dit apparaat is ontworpen voor het meten van de temperatuur en is met name geschikt voor gebruik in laboratoria en in industrielle omgevingen. De temperatuur wordt gemeten met behulp van een tot vier sensor(en). De temperatuur kan worden gemeten met behulp van temperatuursensoren van het type K en J. De gemeten waarden+knen op het uitleesvenster worden vastgehonden/bevreren. Het apparaat kan de minimum, maximum en de gemiddelde waarden van een specifieke meting weergeven. De temperatuur kan worden weergegeven in ^ C (Celsius), ^ F (Fahrenheit) of in K (Kelvin). Het apparaat kan zichzelf automatisch uitschakenen en heeft een verlicht uitleesvenster. Het apparaat kan twee metingen tegelijkertijd uitvoeren. Het apparaat kan eveneens het verschil berekenen:tussen de gameten waarden T1 en T2, T3 en T4 en geeft tevens het maximum, minimum en gemiddelde verschil van de gameten waarden T1 en T2, T3 en T4 aan. De voedingsspanning worden geleverd door drie batterijen van het type AAA. Gebruik het apparaat alleen in een droge omgeving binnenshuis.

Het meten onder ongunstige omgevingscondities is nicht toegestaan. Ongunstige omstandigheden zich:

• vocht of een te hoge luchtvochtigheid;
• de aanwezigheid van stof, brandbare gassen, dampen of oplosmiddelen;
• onweer of onweersachtige omstandigheden, zoals sterke elekstrostatische velden, enz.

Het eigendrag iombouwen en/of veranderen van het product is Niet toegestaan om veiligheids- en keuringsredenen (CE). Een andere toepassing dan hierboven beschreiben, is Niet toegestaan en kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand, elektrische schokken, enz. Lees de gebruiksaanwijzing grondig en bewaar deze voor raadpleging in de toekomst.

Raadpleeg alle veiligheidsinstructies en informatatie binnen deze gebruiksaanwijzing.

3. LEVERINGSOMVANG

• Temperatuurmeetinstrument
  Thermokoppel (K-type) x 4

• USB-kabel

• 3 × batterij type AAA

• Software-CD
• Gebruiksaanwijzing

4. TLEG VAN SYMBOLEN

Een uitroepteken in een driehoek betekent belangrijke instructies in deze handleiding die absolut要不要den opgevolgd.

Een bliksemschicht in een drihoek waarschuwt voor een elektrische schok of een veiligeidsbeperking van elektrische onderdelen in het apparaat.

Dit symbol kan worden gezonden bij tips of informatatie over het gebruik.

5. VEILIGHEIDSVOORSCHRIFTEN

Lees de gebruiksaanwijzing zorgvuldig dooren let vooral op de veiligheidsinstrumenties. Indien de veiligheidsinstrumenties en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, hunnen wij Niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervaft in dergelijk gevallen de garantie.

Personen / Product

• Het product is geen spelégoed en moet buiten het bereik van kinderen gezhonden worden!
• Indien gebrukt met andere toestellen, volg dan de bedieningsinstructie eneiligheidsnotities van het aangesloten toestel.
• Bescherm het product gegen extreme temperatures, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product Niet onder Mechanische druk.
• Als het nicht langer möglichk is het apparaat veilig te bedieren, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan nicht langer worden gegardeerd wonneer het product:

-zichtbaar is beschadigd,

-niet langer op juiste wijze werkt,

• tijdens langeperiodeisopgeslagenonder slechteomstandigheden,of

-onderhevig is geweest aan ernstige vervoergerelateerde druk.

• In scholen, trainingscentra, hobby- of doe-het-zelf workshops, moet de bediening van elektrische apparaten altijd onder supervisie staan van getraind personeel.
• Wonneer u het gezrukt op een commercieel terrein,要去en de ARBO-voorschriftten ter voorkoming van ongevallen met betrekking tot elektrisch apparatuur in acht worden genomen.

• Zorg ervoor dat er geen apparaten met krachtige elektrische of magnetische velden, zoals transformatoren, motoren, draadloze telefoons en radiografisch bestuurbare apparaten zich in de buurt van het product bevinden. Deze können het product beinvloeden.

• Schakel het product nooit onmiddelijk in als het van een koude maar een warmeruimte werk overgebracht. Het waar bij ontstane condenswater kan het apparaat onderbepaalde omstandigheden beschadigen. Laat het product eerst -uitgeschakeld - op kamertemperatuurkommen.

Batterijen / Accu's

• Juiste polariteit dient in acht genomen te worden bij het installereren van de batterijen.
• Batterijen dienen uit het apparaat verwijderd te worden wanner het voor langerearend Niet gebruikt worden, om schade door lekkage te voorkomen. Lekkende of beschadigde batterijen kannen brandwonden veroorzaken wanner het zuur in contact komt met de huid, draag waarom beschermende handschoenen bij het hanteren van beschadigde batterijen.
• Batterijen dienen buiten bereik te worden gehonden van kinderen. Laat de batterij nicht rondslingeren. Het gevaar op inslikken bestaat voor kinderen en huisdieren.
• Alle batterijen dienen tegelijkkertijd verrangen te worden. Het Mengen van oude met neue batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.
• Batterijen mogen nicht worden ontmanteld, kortgesloten of verbrand. Probeer nooit nietoplaadbare batterijen op te laden. Het risico bestaat op een explosie!

Diversen

• Raadpleeg een expert wanner u twijfelt over het juiste gebruik, de veriligeid of het aansluten van het apparaat.
• Onderhoud, aanpassingen en reparations mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

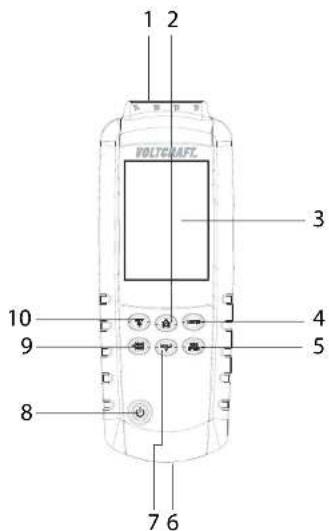

6. BEDIENINGSELEMENTEN

1. Sensor aansluitpoorten
2. Knop T1·T2 T3·T4
3. Uitleesvenster (LCD)
4. Knop eenheden (UNITS)

5. Knop REC ENTER

6. USB-poort

7. Knop HOLD
8. Knop aan/uit (on/off)
9. Knop MAX MIN
10. Knop SET

7. INSTALLATIE VAN DE SOFTWARE

De meegeleverde software voorziet in een interface voor het binnenhalen van de opgeslagen meetgegevens van het meetinstrument. Er is een CD-ROM speler in de computer nodig om de software te konnen installereren.

1. Plaats de CD in het CD-ROM loopwerk van de personal computer (PC).
2. Het installeren dient automatisch te starten. Indien nicht, open dan het CD-ROM loopwerk in het besturingsystem en start het programme "setup.exe" door hier dubbel op te klikken.
3. Klik op de knop doorgaan (NEXT) om de installmentprocedure te verwolgen.
4. Lees de licentie-overeenkomst, kies ervoor om deze al dan nicht te accepteren en druk op de knop doorgaan (NEXT). Zonder acceptatie za de installmentie nicht starten.
5. Druk op de knop wijzigen (CHANGE) om de installmentie-directory te wijzigen. Druk daarna op de knop doorgaan (NEXT) om verder te gaan.
6. Controller het installment-overzicht en druk dan op de knop INSTALL om het installereren te starten.
7. De software zal in enkele minuten worden geinstalleerd. Druk op de knop beeindigen (FINISH) om de installmentprocedure af te ronden.

8. PLAATSEN/VERVANGEN VAN DE BATTERIJEN

1. Draai de schroef van het deksel van het batterijvak los met een kruskopschroevendraier en verwijdter het deksel van het batterijvak.
2. Plaats drie batterijen van het type AAA en let waar bij op de juiste polariteit. Zie waarvoord de aanduidingen op de binnenkant van het batterijvak.
3. Sluit het batterijcompartment weer.

Vervang de batterijen zodra het batterijpictogram op het uitleesvenster verschijnt.

9. MONTAGE EN WERKING

• Meet nooit de temperatuur van onder spanning staande onderdelen of bedrading, waar dat aanraken waarvan tot een fatale elektrische schok kan leiden. Bovendien kannen de thermometer en de sensor worden beschadigd.
• De meegeleverde sensor kan alleen worden gebruikt voor metingen in droge omgevingen en op oppervlakken met een temperatuur van > -20 en < +250^ . Deze is nicht geschikt voor gebruik in vochtige omgevingen of voor het meten van de temperatuur van vloeistoffen.
• De nauwkeurigheid worden uitsluitend gegarandeerd als de thermometer worden gebruikt binnen een temperatuurbereik van +18 tot +28 °C (exclusief de temperatuursensor).
• De thermometer (exclusief de temperatuursensor)要去 nicht worden gebruikt buiten het werktemperatuurbereik. Raadpleeg de specificaties over de werktemperatuur in het hoofdstuk 'Technische gegevens'.
• Het volledige meetbereik van de thermometer kan worden gebruikt met de als toebehoren verkrijgbare temperatuursensoren.

Basisfuncties

1. Sluit de temperatuursensor aan op poort T1/T2/T3/T4 op de bovenkant van het apparaat. Dit kan slechts in een stand. Let op de polariteitsaanduiding op de connector van de temperatuursensor en op de zijkant van de poort.

Er können eveneens temperatuursensoren van het type J worden aangesloten op de thermometer; deze zijn verkrijgbaar als toebehoren.

Omdat de voetjes van de sensoren dicht naast elkaar staan en als de vier aansluitingen allemaal worden gebruikt met sensoren die afwijken van de typen die standard worden meegeleverd, dan kan het voorkomen dat bepaalde connectoren minder goed contact hunnen make.

1. Druk op de knop aan/uit (ON/OFF) (8) om het apparaat in te schakelen.
2. Het instrument zal nu een snelle zichtest uitvoeren. Hier worden de omvang van het beschikbare geheugen weergegeven.

Als het geheugen vol is, verschijnt hetwoord "FULL" (vol) op het uitleesvenster. Volg de instructies in de paragraaf "Aanpassen van de instellingen" op om het geheugen te wissen.

1. Wacht totdat het uitleesvenster stabel worden.
2. Plaats de sensoren op deplaatsen waar moet worden gemeten.

3. Het uitleesvenster zal de gemeten temperatuurwaarde van de T1 of de T2 sensor weergeven. Als er geen temperatuursensor is aangesloten, zullen er vier horizontale balkjes zichtaar� inplaats van een gemeten temperatuurwaarde.

4. Druk op de knop eenheid (UNIT) om over te schakelen maar Celsius (C), Fahrenheit (F) of Kelvin (K).

5. Druk op de knop HOLD (7) om de waarde op het uitleesvenster vast te houden/te bevriezen. De aanduiding HOLD verschijnt op de bovenkant van het uitleesvenster als de gameten waarden worden bevroren. Druk opnieuw op de knop HOLD (7) om terug te gaan maar het in real-time weergeven van de gameten temperatures.
6. Druk op de knop SET (10) voor het activeren/deactiveren van dechytergrundverlichting voor het uitleesvenster.
7. Druk op de knop aan/uit (ON/OFF) (8) om het apparaat uit te schakelen. Als er gedurende 20 minutes geen enkele knop worden ingedrukt, za het apparaat zichzelf automatisch uitschakelen.

Het hoofdstuk "Aanpassen van de instellenen" beschrijft hoe de automatische uitschakelfunctie kan worden gedestructiveerd.

Speciale functies

Knop ▲ T1·T2 T3·T4 (2)

Druktijdens gebruik op de knop T1· T2 T3-T4 (2) en houd deze knop ingedrukt om te schakelen:tussen de meetsets T1/T2 en T3/T4.

Druk één keer:	• De standen van de schakelaar voor het real-time uitlezen van de gemeten waarden van T1 / T3 en T2 / T4.
Druk twee keer:	• Het verschilussen de waarden (T1 - T2) / (T3 - T4) verschijnt op de bovenkant. • De real-time uitlezing van T1 / T3 verschijnt eronder.
Druk drie keer:	• Het verschil van de meetwaarden (T1 - T2) / (T3 - T4) verschijnt op de bovenkant. • De real-time waarde van T2 / T4 verschijnt eronder.
Druk vier keer: • Keert terug� aan de normale weergeefmodus.

Maximum/minimumfunctie

Druk op de knop MAX MIN (9) in de normale weergeefmodus om deze functie te gebruiken.

Druk één\ keer:	·De aanduiding MAX verschijnt op het uitleesvenster.
	·De real-time waarde van T1 / T3 verschijnt op de bovenkant
	·De maximum waarde van de actuèle metingen meten met T1 / T3 verschijnt eronder
	·Het tijdstip waarop de maximum waarde werkget gemeten, worden linksonder weergegeven in minutes en seconden (min:sec) of in uren en minutes (hour:min)
	·Knop ▲ T1·T2
	Druk één keer:
	-Schakelt de real-time uitlezing over van T1 / T3 maar T2 / T4
	- Toont de maximum waarde (MAX) van de actuèle meetprocedure van T2 / T4.
	Druk twee keer:
	- Toont het actuèle verschilussen demeetwaarden (T1 - T2) / (T3 - T4) op de bovenkant.
	-Toontaaronder het maximum verschil.
	- Het tijdstip waarop het maximum verschil is gemeten, wordt weergegeven aan de linker onderkant van het uitleesvenster in minutes en seconden (min:sec) of in uren en minutes (hour:min).
	Druk drie keer:
	-Schakelt terug�de real-time en maximum uitlezing van T1 / T3.
Druk twee\ keer:	·De aanduiding MIN verschijnt op het uitleesvenster.
	·De real-time waarde van T1 / T3 verschijnt op de bovenkant
	·De minimum waarde van de actuèle meetprocedure van T1 / T3 verschijnt eronder
	·Het tijdstip waarop de minimum waarde werkget gemeten, worden weergegeven aan de linker onderkant van het uitleesvenster in minutes en seconden (min:sec) of in uren en minutes (hour:min)
Druk tweepeer:	·Knop ▲ T1·T2 T3·T4 Druk=eénpeer: - Schakel de real-time uitlezing over van T1 / T3 maar T2 / T4 - Toont de minimum waarde (MIN) van de actuèle meetprocedure van T2 / T4. Druktweepeer: - Toont het actuèle verschilCUSSEN de waarden (T1 - T2) / (T3 - T4) op debovenkant. - Toont het minimum verschildaaronder. - Hetijdstip waarop het minimum verschil is gemeten,wordt weergegeven aan delinker onderkant van het uitleesvenster in minutes en seconden (min:sec) of inuren en minutes (hour:min). Druktweer: - Schakelt terugaar real-time en de minimum uitlezing van T1 / T3.
Pressthreetimes:	·The real-time Waarde van T1 / T3 verschijnt op de bovenkant ·De gemiddelde Waarde (AVG) van de actuèle meetprocedure van T1 / T3 verschijntdaaronder. ·De lopende totale tijd van de actuèle meetprocedure wordt weergegeven aan delinker onderkant van het uitleesvenster in minutes en seconden (min:sec) of inuren en minutes (hour:min) ·Knop ▲ T1·T2 / T4 Druktéénpeer: -Schakelt de real-time uitlezing over van T1 / T3 maar T2 / T4. -Toont de gemiddelde Waarde (AVG) van de huidige meetprocedure van T2 / T4. Druktweepeer: -Toont het huidige verschil (T1 - T2) / (T3 - T4) op debovenkant. -Toont het gemiddelde verschildaaronder. -Hetijdstip waarop het gemiddelde verschil is gemeten,wordt weergegevenaan de linker onderkant van het uitleesvenster in minutes en seconden(min:sec) of inuren en minutes (hour:min). Drukt driepeer: -Schakelt terugaar de real-time en gemiddelde waarde van T1 / T3.

Druk op de knop MAX/MIN en houd deze gedurende circa twee seconden ingedrukt om terug te keren maar de normale weergeeefmodus.

Opslagfunctie

1. Druk op de knop REC ENTER (5) en houd deze gedurende circa drie seconden ingedrukt tijdens elke willekeurige meting om de meetwaarden op te slaan. Hetwoord REC worden weergegeven op het uitleesvenster als de gemeten waarden worden opgeslagen. Als het geheugen vol is, zal hetwoord REC knipperen. Volg de instructies in de paragraaf "Aanpassen van de instellenen" op om het geheugen te wissen.
2. Druk opniew op de knop REC ENTER (5) en houd deze gedurende circa drie seconden ingedrukt om het opslaan te stoppen.
   Data kan uitsluitend worden opgeslagen via de software. Raadpleeg het hoofdstuk SOFTWARE INSTALLATIE voor informatie over het installereren van de software. Raadpleeg het hoofdstuk WERKING > Aanpassen van de instellenen om de demonsteringsnelheid van de neue meetgegevens te wijzigen.

Hold-functie

1. Druk op de knop HOLD (7) tijdens elke willekeurige meting om de meetwaarde vast te houden/ te bevriezen. Hetwoord HOLD verschijnt op het uitleesvenster als de gemeten waarden worden bevroren.
2. Druk opniew op de knop HOLD (7) om het bevriezen van de meetwaarde op te heffen.

Aanpassen van de instelleningen

1. Druk op de knop SET (10) en houd deze ingedrukt om maar de instelmodus te gaan. SETUP zal verschijnen op het onderste deel van het uitleesvenster.
2. Druk op de knop T1·T2 T3·T4 (2) of op de knop HOLD (7) voor het omschakelenussen de instelparameters.
3. Druk op de knop REC ENTER (5) om maar de instelpagina van de parameter te gaan.
4. Druk op de knop T1-T2 T3-T4 (2) of op de knop HOLD (7) voor het instellen van de waarde op de instelpagina van een parameter.

Uitleesvenster	Parameter Omschrijving
Type Sensortype	Kies:tussen een sensor van het type J of K.
SLP Auto turn off	mode • Zet de automatische uitschakelmodus aan (ON) of UIT (OFF). • Als de slaapmodus is ingeschakeld, zal het meetinstrument worden UITgeschakeld nadat het 15 minutes nicht is gezruikt.
tiE Tijdinstelling	Druk op de knop ≦ MAX	MIN om te schakelen tussen de waarden op de tijdinstelpagina. • De bovenste vier cijfers geven de jaarinstelling (YYYY) aan, waaronder staan de maandinstelling en de daginstelling (MMDD). • Op het bovenste gedeelte van het uitleesvenster staat de tijdinstelling in uren (HH) en minuten (MM). (HH:MM)
rAt Bemonsteringssnelheid	Stel de bemonsteringssnelheid in voor real- time weergave/opslag. • De actuele bemonsteringssnelheid is zichtbaar (mm:ss) op de betreffende instelpagina • Druk op de knop ≦ MAX MIN voor omschakeling tussen de waarden op de instelpagina voor de bemonsteringssnelheid • Druk op de knop ▲ T1·T2 T3·T4 (2) of de knop HOLD ▼ (7) om de waarden aan te passen.
CLR1 Wis geheugen	Toont de hoeveelheid	leeg geheugen. • Wis het interne geheugen. Selecteer ja (YES) om te wissen en nee (NO) om de geheugeninhoud te bewaren.
TI OFFSET T1 offsetwaarde Stel de offsetwaarde	Stel de offsetwaarde	leeg geheugen. • Wis het interne geheugen. Selecteer ja (YES) om te wissen en nee (NO) om de geheugeninhoud te bewaren.
T2 OFFSET T2 offsetwaarde Stel de offsetwaarde	Stel de offsetwaarde	leeg geheugen. • Wis het interne geheugen. Selecteer ja (YES) om te wissen en nee (NO) om de geheugeninhoud te bewaren.
TI OFFSET T1 offsetwaarde Stel de offsetwaarde	Stel de offsetwaarde	leeg geheugen. • Wis het interne geheugen. Selecteer ja (YES) om te wissen en nea (NO) om de geheugeninhoud te bewaren.
T2 OFFSET T2 offsetwaarde Stel de offsetwaarde	Stel de offsetwaarde	leeg geheugen. • Wis het interne geheugen. Selecteer ja (YES) om te wissen en nea (NO) om de geheugeninhoud te bewaren.

1. Ga terug maar de normale weergeeefmodus door op de knop SET te drukken en deze vast te honden.

Bepalen van een afwijking van de meetnauwkeurigheid van een sensor

1. Schakel de thermometer in enplaats de betreffende sensor in een als toebehoren verkrijgbare temperatuurkalibrator of in een willekeurige andere referentielocatie met een bekende en stabiele temperatuur.

2. Wacht totdat het uitleesvenster van de thermometer zich hebigt gestabiliseerd.

3. Een eventuele afwijking kan handmatig worden gecompenseerd (zie het hoofdstuk "Aanpassen van de instellengen").

10. USB-AANSLUITING

1. Steek de mini USB-connector van de mini USB-kabel in de USB-poort (6) van het meetinstrument.
2. Steek de andere USB-connector van de mini USB-kabel in een vrije USB-poort van een personal computer (PC).
3. Start the software "Multiple Data Logger" (Meervoudige datalogger) en volg de instructies onder "Help > Help topics" (Hulp > Hulponderwerpen).

11. ONDERHOUD EN REINIGING

• Het apparaat is onderhoudsvrij op het periodiek reinigen en het verrangen van de batterijen na.
• Reinig de behuizing van het instrument uitsluitend met een zacht, droge doek of borstel.
• Gebruik nooit agressieve of chemische reinigingsmiddelen, sondern deze het oppervlak van de behuizing kunnen beschadigen of de bediening kunnen bemoeilijken.

12. VERWIJDERING

Product

In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van het milieu, de bescherming van de gezondheid van de mens en een behoedzaam en rationeel gebruik van natuurlijke hulpbronnen dient de gebruiker een Niet te repareren of afgedankt product in te leveren bij de desbeteffende inzamelpunten overeenkomstig de wettelijkke voorschriften.

Het symbol met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van het gewone huishoudelijkke afval moet worden ingeleverd.

Batterijen / Accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan!

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door de hiernaast vermelde symbolen, die erop wijzen dat deze nicht via het huisvuilMMCn den aufgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood (de aanduiding staat op de batterij/accu, bv. onder de vuilnisbak symbolen die links aufgebeeld zich).

U kurz verbruike batterijen/accu's gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen/accu's worden verkocht, afgeven!

Zo verwult u uw wettelijk verplichtingen en draagt u bij tot de bescherming van het milieu.

Bedrijfsspanning: 3 x 1,5 V/DC, batterij type AAA
Stroomopname: ca. 7,6 mA
Meetbereik:	-200 °C tot +1372 °C / -328 °F tot +2501 °F (K type) -210 °C tot +1100 °C / -346 °F tot +2012 °F (J type)
Nauwkeurigheid:	±0,15 % rdg +1 °C / 1,8 °F (> -100 °C / -148 °F) ±0,5 % rdg +2 °C / 3,6 °F (< -100 °C / -148 °F)
Meetbereik temperatuursensor (meegeleverd):	-20 °C tot +250 °C / -4 °F tot +482 °F
Resolutie:	0,1 °C/°F/K (<1000) 1 °C/°F/K (≥1000)
Geheugengrootte: 18000
Lengte kabel:	(USB) 194 cm (Temperatuursensor) 94 cm
Bedrijfstemperatuur: 0 tot +50 °C / +32 tot +122 °F
Bedrijfsvochtigkeit:	max. 80 % (<+31 °C / +87 °F) lineair afnemende tot 50 % (≤+40 °C / +104 °F)
Opslagtemperatuur: -10 tot +50 °C / +14 tot +122 °F
Opslagvochtigkeit: <80 %
Afmetingen (B x H x D): 62 x 28 x 162 mm
Gewicht: 184 g
