Merk	Homematic IP
Model	HmIPWTHB
Producttype	Muurthermostaat
Voeding	2 AA-batterijen 1,5 V (LR6/Mignon/AA)
Stroomverbruik	40 mA max
Levensduur batterijen	5 jaar (typisch)
Afmetingen (B × H × D)	85 × 85 × 22 mm
Omgevingstemperatuur	0 tot 50 °C
Beschermingsgraad	IP20
Radiofrequentiebanden	868,0–868,6 MHz / 869,4–869,65 MHz
Max. radiozendvermogen	10 dBm
Hoofdfuncties	Meten van temperatuur en vochtigheid, handmatig/automatisch/vakantiemodus, programmeren van verwarmingsprofiel, boostfunctie, bedieningsvergrendeling
Montage	Zelfklevend, schroefmontage of op inbouwdoos
Compatibiliteit	Vloerverwarmingsactuator, radiatorthermostaat, raam-/deurcontact Homematic IP
Communicatie	Homematic IP radio (868 MHz)
Inhoud van de verpakking	1 thermostaat, 1 muurbeugel, 2 zelfklevende strips, 2 schroeven, 2 pluggen, 2 AA-batterijen, gebruiksaanwijzing
Onderhoud en reiniging	Zachte droge doek, geen oplosmiddelen
Repareerbaarheid	Batterijen door gebruiker vervangbaar, geen interne repareerbare onderdelen
Veiligheid	Batterijen: explosiegevaar, niet opladen, polariteit in acht nemen; apparaat: niet openen, alleen voor huishoudelijk gebruik

Veelgestelde vragen - HmIPWTHB Homematic IP

Hoe installeer ik de muurthermostaat HmIPWTHB?

De montage kan met dubbelzijdige tape, met schroeven (boor 5 mm voor pluggen) of op een inbouwdoos. Verwijder de isolatiestrook van de batterijen, bevestig de muurbeugel en klik de elektronische module vast.

Hoe leert u de thermostaat aan met een vloerverwarmingsactuator?

Zet de actuator in de aanleermodus (lange druk op de toets, oranje LED knippert). Op de thermostaat verwijdert u de isolatiestrook, druk vervolgens 4 seconden op de systeemtoets (C) tot oranje knippert. De groene LED bevestigt een succesvolle aanleer.

Hoe programmeer ik de thermostaat met de Homematic IP-app?

Open de app, selecteer 'Apparaat aanleren'. Verwijder de isolatiestrook van de thermostaat, de aanleermodus wordt geactiveerd. Voer de laatste 4 cijfers van de SGTIN in of scan de QR-code. Een groene LED bevestigt de integratie.

Welke bedrijfsmodi zijn beschikbaar?

Er zijn drie modi: handmatig (vaste temperatuur tot wijziging), automatisch (volgt het geprogrammeerde verwarmingsprofiel) en vakantie (constante temperatuur gedurende een bepaalde periode). In de automatische modus blijven handmatige wijzigingen actief tot de volgende programmawijziging.

Hoe stel ik de datum en tijd in op de thermostaat?

Houd de Menutoets (E) lang ingedrukt om het configuratiemenu te openen. Selecteer het pictogram datum/tijd met de +/- toetsen en bevestig met Menu. Stel achtereenvolgens jaar, maand, dag, uren en minuten in.

Wat te doen als het symbool voor lege batterij verschijnt?

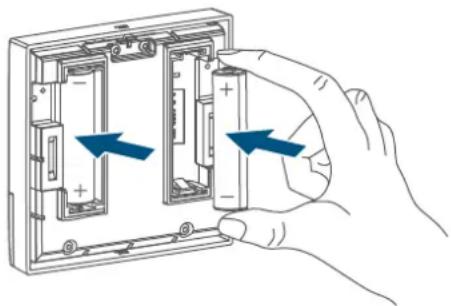

Vervang beide batterijen door nieuwe AA 1,5 V-batterijen met inachtneming van de polariteit. Om het compartiment te bereiken, trekt u de elektronische module zijwaarts uit de muurbeugel. Na vervanging voert het apparaat een zelftest uit.

Hoe los ik een communicatiefout op (knipperende antenne)?

Controleer de verbinding met het Homematic IP Access Point of het geprogrammeerde apparaat. Zorg ervoor dat de apparaten binnen radiobereik zijn en dat er geen storingen (bv. grote metalen obstakels) zijn. Als het probleem aanhoudt, reset het apparaat.

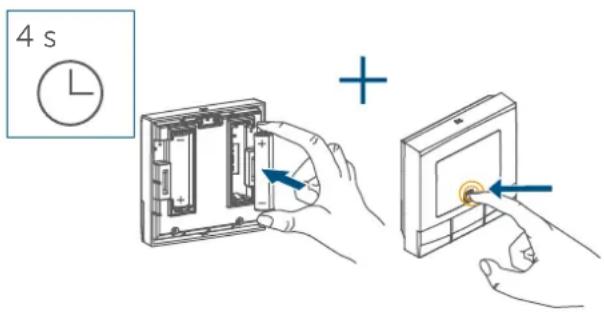

Hoe herstel ik de fabrieksinstellingen?

Verwijder de module van de beugel, verwijder een batterij. Plaats de batterij terug terwijl u de systeemtoets (C) 4 seconden ingedrukt houdt (LED knippert snel oranje). Laat los, druk vervolgens opnieuw 4 seconden tot groene LED. Het apparaat start opnieuw op.

Wat betekent een rode knippering na een commando?

Dit geeft aan dat het commando niet is bevestigd door de ontvanger (bijv. actuator spanningsloos, duty cycle overschreden). Controleer de status van de ontvanger en probeer opnieuw. Als het probleem aanhoudt, raadpleeg de foutcodes in de handleiding.

Wat is de duty cycle en waarom stopt mijn apparaat met zenden?

De duty cycle is een wettelijke beperking (1% per uur op 868 MHz) om interferentie te voorkomen. Indien bereikt, geeft het apparaat drie langzame rode knipperingen en stopt tijdelijk met zenden. Wacht maximaal 1 uur tot de functie hersteld is.

GEBRUIKSAANWIJZING HmIPWTHB Homematic IP

NL Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang.... 103
2 Instructies bij deze handleiding 103
3 Gevarenaanduidingen....103
4 Werking en overzicht van het apparaat....104
5 Algemene systeeminformatie.... 105
6 Inbedrijfstelling.... 105

6.1 Direct aanleren....106

6.1.1 Aanleren aan een Homematic IP Vloerverwarmingsactor .....106
6.1.2 Aanleren aan andere Homematic IP apparaten....107

6.2 Aanleren aan het Homematic IP Access Point....108
6.3 Montage....109

6.3.1 Montage met plakstrips....109
6.3.2 Montage met schroeven 110
6.3.3 Montage op een inbouwdoos....110

7 Configuratiemenu....111

7.1 Handmatig bedrijf.... 112
7.2 Automatisch bedrijf 112
7.3 Vakantiemodus....112
7.4 Bedieningsvergrendeling.... 113
7.5 Tijd en datum.... 113
7.6 Offset-temperatuur 114
7.7 Programmering van een verwarmingsprofiel.... 114

8 Bediening....115
9 Batterijen vervangen 115
10 Storingen oplossen....116

10.1 Zwakke batterij.... 116
10.2 Commando niet bevestigd.... 116
10.3 Duty Cycle 116
10.4 Foutcodes en knipperreeksen....117

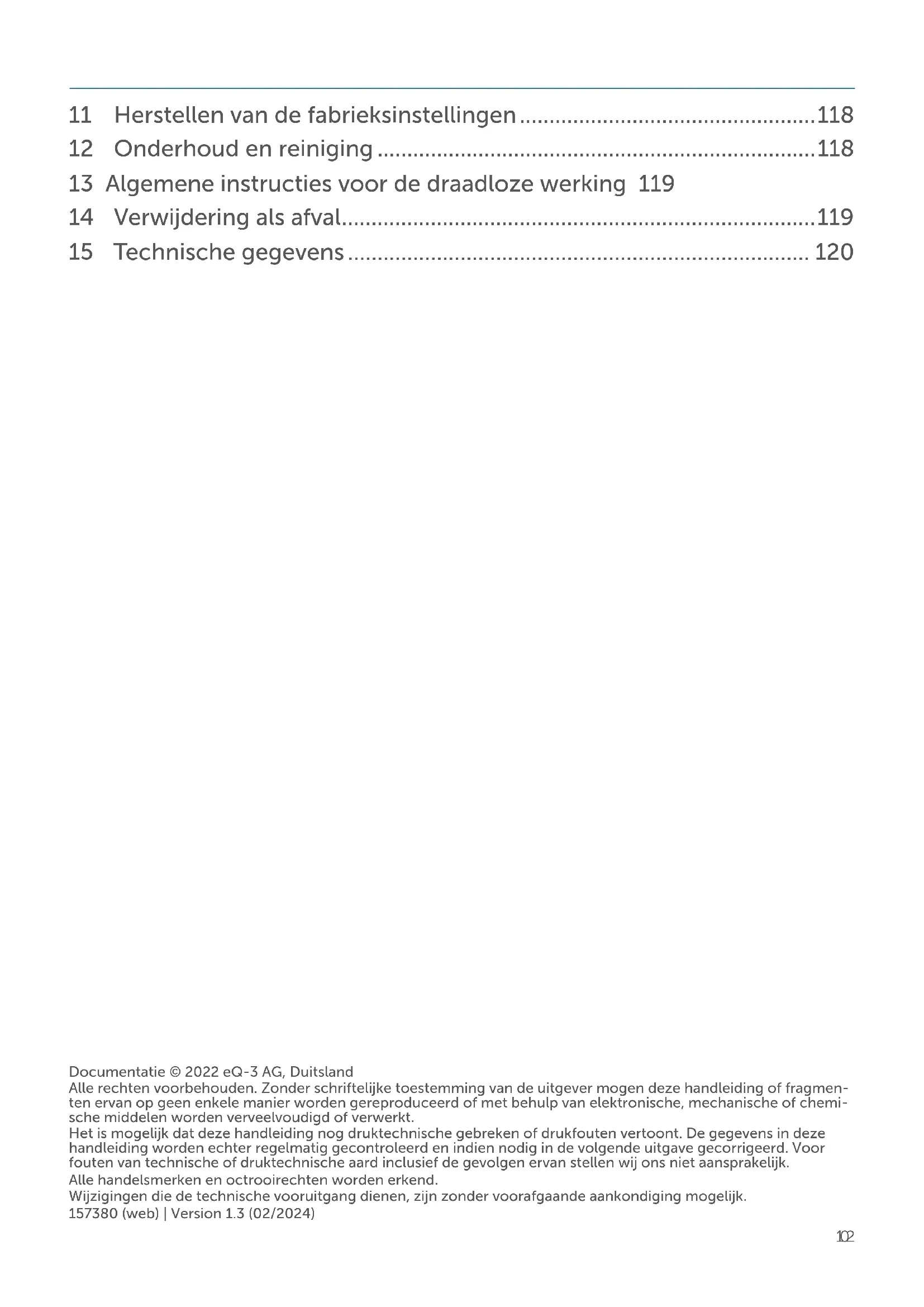

11 Herstellen van de fabrieksinstellingen....118
12 Onderhoud en reiniging 118
13 Algemene instructies voor de draadloze werking 119
14 Verwijdering als afval....119
15 Technische gegevens 120

Documentatie © 2022 eQ-3 AG, Duitsland

Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.

Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk.

157380 (web) | Version 1.3 (02/2024)

1 Leveringsomvang

1x Homematic IPWandthermo- staat – basic

1x Wandhouder

2x Dubbelzijdige plakstrips

2x Schroeven 3,0 x 30 mm

2x Pluggen 5 mm

2x 1,5V-batterij LR6/mignon/AA

1x Handleidingen

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP apparaten in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Let op! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie.

3 Gevarenaanduidingen

Voorzichtig! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet aan overdreven warmte blootstellen. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Uitgelopen of beschadigde batterijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoenen.

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zakken, vormstukken van styropor enz. kunnen door kinderen als gevaarlijk speelgoed worden ge- bruikt.

Voor zaak- of personenschade die door een onjuist gebruik of niet-naleving van de gevarenaanduidingen veroorzaakt is, zijn wij niet aansprakelijk. In dergelijke geval- len vervalt ieder garantierecht! Voor gevolgschade stellen wij ons niet aansprakelijk!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

Met de Homematic IP Wandthermostaat kunt u uw vloerverwarming in combinatie met Homematic IP Vloerverwarmingsactoren of uw conventionele radiatoren met Homematic IP Radiatortheromstat tijdgestuurd regelen en verwarmingsfasen aan uw individuele behoeften aanpassen. De wandthermostaat meet de temperatuur en luchtvochtigheid in het vertrek en geeft deze cyclisch door aan de vloerverwarmingsactor resp. de radiatortheromstat, zodat de kamertemperatuur exact kan worden geregeld. U kunt de wandtheromstat aan een Homematic IP CCU3 of ook – voor een comfortabele besturing met de Homematic IP App – aan het Homematic IP Access Point inleren. Dankzij de batterijvoeding biedt de wandthermostaat een hoge flexibiliteit bij de keuze van de montageplaats. De montage en demontage zijn met het bijgeleverde wisselframe zeer eenvoudig mogelijk, doordat de montageplaat op verschillende ondergronden zoals muurwerk, meubels, tegels of glas geschroefd of geplakt kan worden. Bovendien is het mogelijk, de wandthermostaat in bestaande schakelaarseries te integreren.

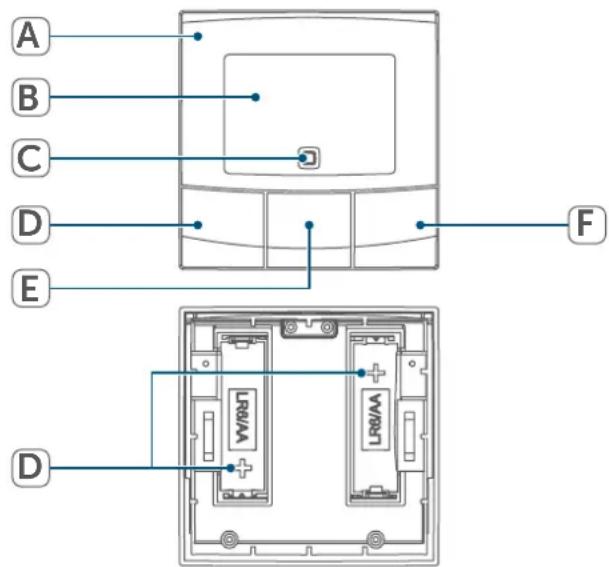

Overzicht van het apparaat:

(A) Elektronische unit (thermostaat)
(B) Display
(C) Systeemtoets (aanleertoets en led)
(D) Min-toets
(E) Menu-/boosttoets
(F) Plus-toets
(G) Batterijvakje

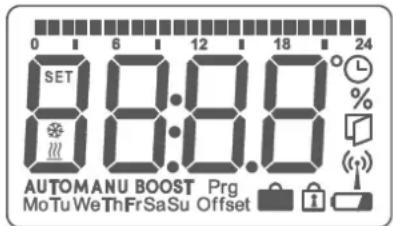

Overzicht van het display:

°C	Instel-/werkelijke temperatuur
%	Luchtvochtigheid
	Raam-open-symbolbool
	Batterijsymbol
	Draadloze overdracht
BOOST	Boostfunctie
MANU	Handmatig bedrijf*
AUTO	Automatisch bedrijf*
	Vakantiemodus*
	Verwarmen
	Koelen
	Bedieningsvergrendeling*
SET	Ingestelde temperatuurOverzicht van de verwarmingsfasen
	Tijd en datum*
Offset	Offset-temperatuur*
Prg	Programmering van een verwarmingsprofiel*
MoTu We Th Fr Sa Su	Weekdagen

* (zie ,7 Configuratiemenu' op pagina 111)

0 1 6 12 18 24 SET 8:00:00 AUTOMANU BOOST Prg MoTu WeThFrSaSu Offset

Afbeelding 2

5 Algemene systeeminformatie

Dit apparaat is een onderdeel van Homematic IP en communiceert via hetHomematic IPZendprotocol.Alle apparaten van de binnenklimaatoplossing kunnen comfortabel en individueel via een smartphone met de Homematic IPAppwordengeconfigureerd. Welke functies binnen het Homematic IPSysteemincombinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP Gebruikershandleiding. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

6 Inbedrijfstelling

Lees dit hoofdstuk volledig door, voordat u met het inleren begint.

Voor het inleren en inrichten van de wandthermostaat met behulp van een CCU3 vindt u gedetailleerde informatie in de WebUI handleiding op onze homepage www.homematic-ip.com.

De wandthermostaat moet eerst worden ingeleerd om met andere apparaten in uw systeem te kunnen communiceren. Voor de regeling van uw verwarming kunt u de wandthermostaat inleren aan het Homematic IP Access Point, zoals beschreven in (zie ,6.1 Direct aanleren' op pagina 106).

6.1 Direct aanleren

U kunt de Homematic IP Wand-thermostaat aan een Homematic IPVloerverwar-mingsactor (HmIP-(HmIP-FALx-Cx, HmIP-FALMOT-C12), een Homematic IPRadiatorthermo-staat – basic (HmIP-eTRV-B/ HmIP-eTRV-B-2, HmIP-eTRV-B-A) of een Homematic IP Raam- en Deurcontact met magneet (HmIP-SWDM/HmIP-SWDM-2) aanleren.

Houd bij het aanleren een mini- mumafstand van 50 cm tussen de apparaten aan.

U kunt het aanleerproces annule- ren door opnieuw kort op de sys- teemtoets (C) te drukken. Dit wordt bevestigd door het rood oplichten van de apparaatled (C).

Het succesvolle aanleren wordt gesignaleerd door het groen knipperen van de apparaatled (C). Als het aanleerproces niet succesvol is geweest, licht de apparaatled rood op. Probeer het opnieuw.

Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermodus na 3 minuten automatisch beëindigd.

Als u aan de bestaande apparatengroep een nieuw apparaat wilt toevoegen, moet u vooralsnog het reeds in de groep voorhanden apparaat en vervolgens het nieuwe apparaat naar de aanleermodus schakelen.

Als u aan een bestaande appara- tengroep uit radiatorthermostaat en raam- en deurcontact een wandthermostaat wilt toevoegen, moet u eerst de wandthermostaat aan de radiatorthermostaat aanle- ren. Vervolgens kunt u de wand- thermostaat aan het raam- en deurcontact aanleren.

Als u meerdere apparaten in één vertrek wilt gebruiken, is het zinvol om alle apparaten onderling aan te leren.

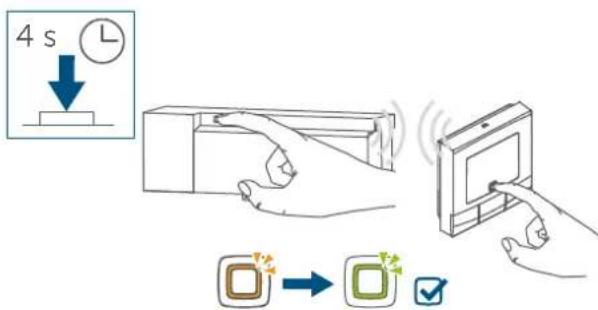

6.1.1 Aanleren aan een Homematic IP Vloerverwarmingsactor

Als u de wandthermostaat aan een Homematic IPVloerverwarmingsactor wilt aanleren, moeten de beide te verbinden apparaten naar de aanleermodus worden geschakeld. Ga hiervoor als volgt te werk:

- Selecteer het gewenste kanaal aan de vloerverwarmingsactor en activeer de aanleermodus door lang op de toets te drukken. De ap- paraatled begint oranje te knippe- ren. Voor meer informatie hierover verwijzen wij naar de handleiding van de vloerverwarmingsactor.

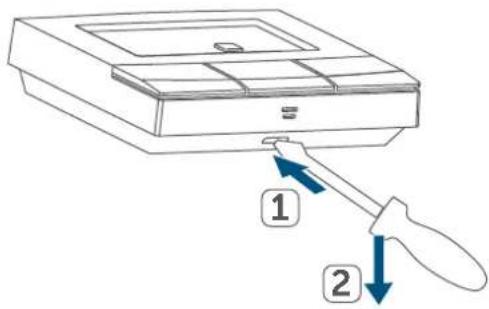

- Open zo nodig het batterijvakje (G) door de wandhouder met een sleufkopschroevendraaier los te draaien.

• Trek de isolatiestrip uit het batterijvakje van de wandthermostaat.
• Druk gedurende minimaal 4 sec. op de systeemtoets (C) van de wand-thermostaat om de aanleermodus te activeren. De apparaatled (C) knippert oranje

- Ter bevestiging van een succesvol aanleerproces brandt de led groen.

6.1.2 Aanleren aan andere Homematic IPapparaten

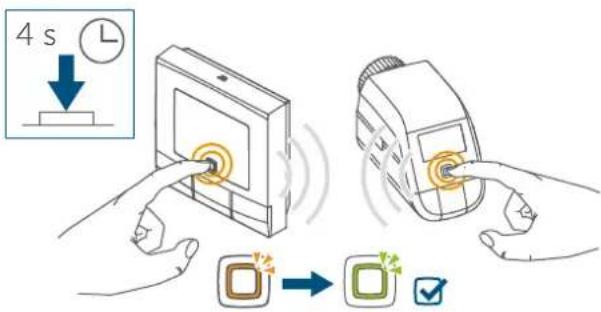

Om de wandthermostaat op een ander Homematic IP apparaat aan te leren, moeten beide apparaten naar de aanleermodus worden geschakeld. Ga hiervoor als volgt te werk:

• Open zo nodig het batterijvakje (G) door de wandhouder met een sleufkopschroevendraaier los te draaien (→zie afbeelding).
• Trek de isolatiestrip uit het batterijvakje van de wandthermostaat.
• Druk gedurende minimaal 4 sec. op de systeemtoets (C) om de aanleermodus te activeren. De apparaatled (C) begint oranje te knipperen (zie afbeelding 5). De aanleermodus is 3 minuten actief.

- Druk gedurende minimaal 4 sec. op de systeemtoets van het aan te le-ren apparaat (bijv. de Radiatorthermostaat – basic) om de aanleer-modus te activeren. De apparaatled begint oranje te knipperen. Meer informatie hierover vindt u in de handleiding van het betreffende apparaat.

- Ter bevestiging van een succesvol aanleerproces brandt de led groen.

6.2 Aanleren aan het Homematic IP Access Point

U kunt het apparaat op het Homematic IP Access Point of op de centrale CCU3 aanleren. Voor meer informatie hierover verwijzen wij naar het Homematic IP gebruikershandboek (u vindt dit in het downloadgedeelte onder www.homematic-ip.com).

Configureer eerst uw Homematic IP Access Point via de Homematic IP App om nog andere Homematic IP apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het Access Point.

Door het aanleren van de wand- thermostaat aan het Homematic IP Access Point wordt het menu van de wandthermo- staat uitgeschakeld en kunnen de instellingen alleen via de Homematic IP App worden uitge- voerd.

Om te waarborgen dat de wandthermostaat in uw systeem geïntegreerd en per Homematic IP App bestuurd kan worden, moet deze op het

Homematic IP Access Point worden aangeleerd. Ga hiervoor als volgt te werk:

• Open de Homematic IP App op uw smartphone.
• Selecteer het menu-item 'Apparaat aanleren' (zie afbeelding 6).
• Open zo nodig het batterijvakje (G) door de wandhouder met een sleufkopschroevendraaier los te

draaien (→zie afbeelding).

• Trek de isolatiestrip uit het batterijvakje van de wandthermostaat.
• De aanleermodus is 3 minuten actief.

U kunt de aanleermodus handmatig voor nog eens 3 minuten starten door kort op de systeemtoets (C) te drukken.

Het apparaat verschijnt automatisch in deHomematic IPApp.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het aanleerproces voltooid is.
• Ter bevestiging van een succesvol aanleerproces brandt de led (C) groen. Het apparaat is nu gebruiks-klaar.
• Indien de led rood brandt, dient u het opnieuw te proberen.
• Kies de gewenste oplossing voor uw apparaat.
• Wijs het apparaat in de app toe aan een vertrek en geef het apparaat een naam.

6.3 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

U kunt de wandthermostaat

• met behulp van de bijgeleverde dubbelzijdige plakstrips of
  • de bijgeleverde schroeven

op de wand bevestigen.

Als alternatief kunt u de wandthermo- staat op een inbouwdoos monteren.

6.3.1 Montage met plakstrips

Ga als volgt te werk om de wandther- mostaat met de plakstrips te monteren:

- Kies een willekeurige montageplaats.

Let op dat de montageonder- grond glad, vlak, onbeschadigd, schoon, vrij van vet en oplosmid- delen en niet te koud is, zodat de plakstrip duurzaam kan hechten.

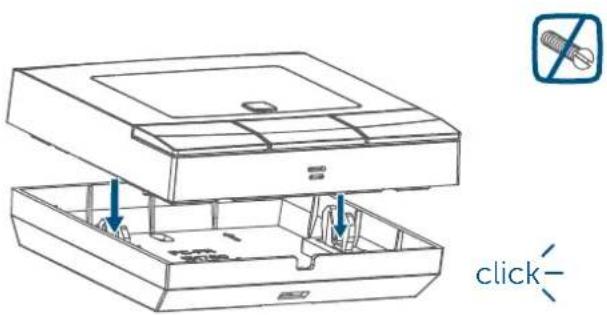

- Plaats de elektronische unit (A) in de wandhouder. Let op dat de elektronische unit correct in de wandhouder vastklikt.

click-

Afbeelding 7

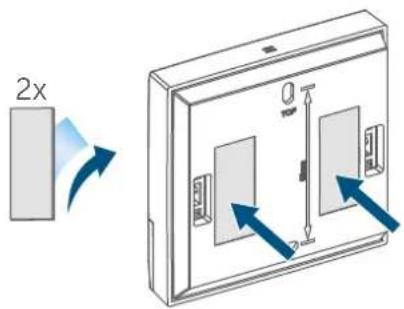

- Bevestig de plakstrips op de achterzijde van de wandhouder in de daarvoor bestemde markeringen. Zorg ervoor dat de tekst ('TOP') op de achterzijde leesbaar blijft.

2x a

Afbeelding 8

- Verwijder de folie van de plakstrips.

- Druk de geassembleerde wand-thermostaat met de achterzijde op de gewenste positie tegen de wand.

6.3.2 Montage met schroeven

Ga als volgt te werk om de wandthermostaat met de schroeven te monteren:

- Kies een geschikte montageplaats.

Waarborg dat op de geselecteerde positie geen leidingen in de wand lopen!

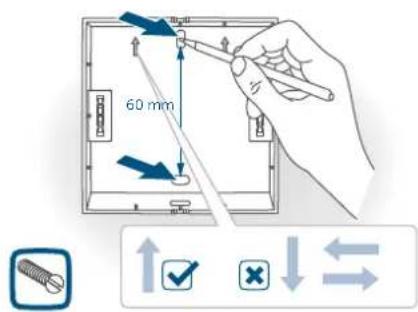

- Houd de wandhouder op de ge-wenste montagepositie. Let op dat de pijlen aan de binnenzijde van de wandhouder altijd naar boven wijzen. Teken aan de hand van de wandhouder twee boorgaten op een onderlinge afstand van 60 mm met een pen op de wand af.

60 mm

Afbeelding 11

- Boor de gemarkeerde gaten.

X

X

Afbeelding 12

Bij stenen wanden gebruikt u een 5mm-boor voor de pluggen. Bij houten wanden kunt u een 1,5mm-boor gebruiken, om het indraaien van de schroeven te vergemakkelijken.

- Monteer de wandhouder door indraaien van de bijgeleverde pluggen en schroeven.

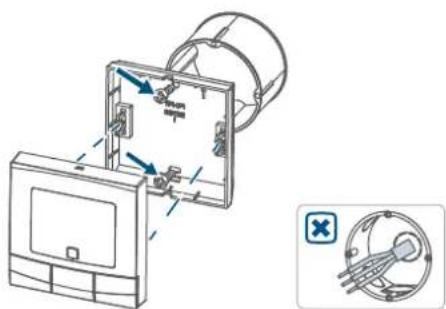

6.3.3 Montage op een inbouwdoos

U kunt de wandthermostaat met behulp van de schroefgaten op een inbouwdoos monteren.

In de inbouwdoos mogen zich geen open kabeleinden bevinden.

Als voor de montage of installatie van het apparaat wijzigingen of werkzaamheden aan de huisinstallatie (bijv. demontage, overbrugging van schakelaars of contactdoosinzetstukken) of aan de laagspanningsverdeling noodzakelijk zijn, moeten de volgende veiligheidsinstructies in acht worden genomen:

Opmerking! Installatie alleen door personen met desbetreffende elektrotechnische kennis en ervaring!*

Door een onjuiste installatie brengt u uw eigen

• leven en
• het leven van de gebruikers van de elektrische installatie in gevaar.

Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u persoonlijk aansprakelijk wordt gesteld voor personen- en zaakschade.

Neem contact op met een elektricien!

* Vereiste vakkennis voor de installatie: Voor de installatie is met name de volgende vakkennis vereist:

• Voor de installatie is met name de volgende vakkennis vereist:
• de toe te passen '5 veiligheidsregels': vrijschakelen; tegen opnieuw inschakelen beveiligen; spanningsvrijheid controleren; aarden en

kortsluiten; aangrenzende onder- delen die onder spanning staan, afdekken of afsluiten;

• selecteren van het geschikte gereedschap, de meettoestellen en eventuele persoonlijke beschermingsmiddelen;
• analyse van de meetresultaten;
• kiezen van het elektrische installatiemateriaal ter waarborging van de uitschakelvoorwaarden;
  • IP-beschermingsgraden;
• inbouw van het elektrische installatiemateriaal;
• aard van het voedingsnet (TN-systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluit-voorwaarden (klassieke nulleider, aarding, noodzakelijke extra maatregelen enz.).

7 Configuratiemenu

Als u de wandthermostaat zonder

Homematic IP Access Point gebruikt, kunt u na de inbedrijfstelling direct aan het apparaat via het configuratiemenu de volgende modi selecteren en instellingen uitvoeren om het apparaat aan te passen aan uw persoonlijke behoeften. Ga hiervoor als volgt te werk:

• door lang op de Menu-toets (E) te drukken, roept u het configuratie-menu op.
• Selecteer met behulp van de plus-en min-toetsen (D + F) en door kort indrukken van de Menu-toets het gewenste symbool om de instellingen voor de verschillende menu-punten uit te voeren.

Door lang op de Menu-toets (E) te drukken schakelt u terug naar het voorafgaande niveau. Indien langer dan 1 minuut geen toets aan het apparaat wordt ingedrukt, wordt het menu automatisch weer gesloten, zonder dat ingestelde wijzigingen worden overgenomen.

7.1 Handmatig bedrijf

In het handmatige bedrijf wordt de temperatuur geregeld volgens de temperatuur die met behulp van de toetsen (D + F) werd ingesteld. De temperatuur blijft behouden tot de volgende handmatige wijziging. Ga als volgt te werk om het handmatige bedrijf te activeren:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer met behulp van de plus-en min-toetsen (D + F) het menu-punt 'Manu'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het handmatige bedrijf.

7.2 Automatisch bedrijf

Een wissel van handmatig naar automatisch bedrijf is alleen mogelijk als datum en tijd zijn ingesteld.

In het automatische bedrijf geschiedt de temperatuurregeling volgens het ingestelde verwarmingsprofiel. Handmatige wijzigingen blijven tot de volgende schakeltijd actief. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. Ga als volgt te werk om het automatische bedrijf te activeren:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer met behulp van de plus-en min-toetsen (D + F) het menu-punt 'Auto'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

7.3 Vakantiemodus

De vakantiemodus kan worden gebruikt als gedurende een bepaalde periode duurzaam een vaste temperatuur moet worden aangehouden (bijv. tijdens een vakantie of een feest). Ga als volgt te werk om de vakantiemodus in te stellen:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer het menupunt 'Vakan-tie' met behulp van de plus- en min-toetsen (D + F) en bevestig uw keuze met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de tijd in tot wanneer de vakantiemodus actief moet zijn en bevestig uw invoer met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de datum in tot wan- neer de vakantiemodus actief moet

zijn en bevestig uw invoer met de Menu-toets.

- Voer met behulp van de plus- en min-toetsen de gewenste temperatuur in voor de tijd van afwezigheid en bevestig uw invoer met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar de vakantiemodus.

7.4 Bedieningsvergrendeling

De bediening aan het apparaat kan worden vergrendeld, om te voorkomen dat instellingen ongewenst worden gewijzigd, bijv. door per ongeluk aanraken. Ga als volgt te werk om de bedieningsvergrendeling te activeren of te deactiveren:

- Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.

- Selecteer met behulp van de plus-en min-toetsen (D + F) het menupunt 'Datum/tijd'.

- Bevestig uw keuze met de Menu-toets.

- Selecteer het jaar met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

- Selecteer de maand met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

- Selecteer de dag met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

- Selecteer de uren met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

- Selecteer de minuten behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de selectie twee keer kort en het apparaat schakelt terug naar de standaardweergave.

Bij geactiveerde bedieningsvergrendeling verschijnt het symbool 'Slot' op het display.

Ga als volgt te werk om de bedieningsvergrendeling te deactiveren:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Bevestig uw keuze met de Menu-toets.
• Selecteer met behulp van de min-toets (D) 'OFF' om de vergrendeling te deactiveren.

7.5 Tijd en datum

Ga als volgt te werk om datum en tijd in te stellen:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer met behulp van de plusen min-toetsen (D + F) het menupunt 'Datum/tijd'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer het jaar met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de maand met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de dag met behulp van

de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

• Selecteer de uren met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de minuten behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

7.6 Offset-temperatuur

Aangezien de temperatuur aan de wandthermostaat wordt gemeten, kan het elders in de ruimte kouder of warmer zijn. Om dit te compenseren, kan een offset-temperatuur van ± 3,5 °C worden ingesteld. Indien bijv. 18 °C in plaats van de ingestelde 20 °C wordt gemeten, dan dient een offset van -2,0 °C te worden ingesteld. Af fabriek is een offset-temperatuur van 0,0 °C ingesteld. Ga als volgt te werk om de offset-temperatuur individueel aan te passen:

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer met behulp van de plus-en min-toetsen (D + F) het menu-punt 'Offset'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer de gewenste offset-temperatuur met behulp van de plus-en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de temperatuur twee keer kort en het apparaat schakelt terug naar de standaardweergave.

7.7 Programmering van een verwarmingsprofiel

In dit menupunt kunt u een verwarmingsprofiel instellen met zes verwarmings- en verlaagde fasen (13 schakeltijden), geheel volgens uw behoeften.

• Druk gedurende ca. 2 sec. op de Menu-toets (E) om het configura-tiemenu te openen.
• Selecteer het menupunt 'Prg' met behulp van de plus- en min-toetsen (D + F) en bevestig uw keuze met de Menu-toets.
• Selecteer onder 'dAY' met behulp van de plus- en min-toetsen af-zonderlijke weekdagen, alle werk-dagen, het weekeinde of de hele week voor uw verwarmingsprofiel en bevestig uw keuze met de Menu-toets.
• Bevestig de starttijd 00:00 uur met de menu-toets.
• Selecteer de gewenste temperatuur voor de starttijd met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Op display verschijnt de volgende tijd. U kunt deze tijd wijzigen met behulp van de plus- en min-toetsen.
• Selecteer de gewenste temperatuur voor de volgende periode met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Herhaal dit proces totdat voor de hele periode van 0:00 tot 23:59 uur de temperaturen zijn ingesteld.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

8 Bediening

Na het aanleren en de montage staan direct aan het apparaat eenvoudige bedieningsfuncties tot uw beschikking:

- Temperatuur: druk op de linker (D) of rechter (F) toets om de vertrektemperatuur handmatig te veranderen. In automatisch bedrijf blijft de handmatig ingestelde temperatuur tot de volgende schakeltijd behouden. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. In handmatig bedrijf blijft de temperatuur tot de volgende handmatige wijziging behouden.

- Boost-functie: druk kort op de Boost-toets (E) om de Boost-functie voor het snelle, kortstondige verwarmen van de radiator te activeren door de kraan te openen. Daardoor wordt direct een aan-genaam warmtegevoel in het vertrek bereikt.

De Boost-functie kan alleen worden geactiveerd als de wandthermostaat wordt gebruikt in combinatie met een radiatorthermostaat, een vloerverwarmingsactor of een schakelactor.

9 Batterijen vervangen

Als het symbool voor lege batterijen (☐) op het display of in de app verschijnt, dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR6/mignon/AA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om de batterijen van het apparaat te vervangen:

• In gemonteerde toestand kan de elektrische unit (A) eenvoudig uit de wandhouder worden gehaald. Grijp de elektronische unit opzij vast en trek ze van de wandhouder.
• Draai de elektronische unit om, zodat u de batterijen kunt verwijderen resp. plaatsen.
• Plaats twee nieuwe 1,5V-batterijen LR6/mignon/AA in het batterijvak. Let hierbij op de juiste polariteit, zoals gemarkeerd.

• Plaats de elektronische unit weer in de wandhouder (→zie afbeelding).
• Let bij het plaatsen van de batterijen op de knipperreeksen van de led (zie ,10.4 Foutcodes en knipperreeksen' op pagina 117).

Na het plaatsen van de batterijen voert het apparaat gedurende ca. 2 secon- den een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de test- indicatie: oranje en groen oplichten.

10 Storingen oplossen

10.1 Zwakke batterij

Als de spanningswaarde dit toestaat, kan de wandthermostaat ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden.

Als tijdens het zenden de spanning weer afbreekt, verschijnen het symbool voor lege batterijen (☐) en de foutcode aan het apparaat (zie ,10.4 Foutcodes en knipperreeksen' op pagina 117).

Vervang in dat geval de lege batterijen door twee nieuwe (zie, 9 Batterijen vervangen' op pagina 115).

10.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, dan licht de led bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ,13 Algemene instructies voor de draadloze werking' op pagina 119). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

10.3 Duty Cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijnwordenHomematic IPapparaten 100% conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

10.4 Foutcodes en knipperreeksen

Fout- en knippercode Betekenis Oplossing
Batterijsymbol (☐) Batterij	spanning gering	Vervang de batterij van het apparaat (zie ,9 Bætterijen vervangen' op pagina 115).
Antennesymbool knippert (¶)	Communicatiestoring naarhetHomematic IP Access Point of het aan- geleerde apparaat	Controleer de verbinding naarhetHomematic IP Access Point of de aange-leerde apparaten.
Slotsymbool (☑)	Bedieningsvergrendeling actief	Deactiveer de bedienings-vergrendeling in de app/ het menu.
Kort oranje knipperen	Draadloze overdracht, zendpoging, gegevens-overdracht	Wacht tot de overdracht beëindigd is.
1x lang groen oplichten Proces bevestigd		U kunt met de bediening doorgaan.
Kort oranje knipperen (om de 10 sec.)	Aanleermodus actief	Voer de laatste vier cijfers van het apparaat-serie-nummer in ter bevestiging (zie ,6.1 Direct aanleren' op pagina 106).
Kort oranje oplichten (na groene of rode ontvangst-melding)	Batterijen leeg	Vervang de batterijen (zie ,9 Batterijen vervangen' op pagina 115).
1x lang rood oplichten	Proces mislukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie ,10.2 Commando niet be- vestigd' op pagina 116) of (zie ,10.3 Duty Cycle' op pagina 116).
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem con-tact op met uw dealer.
1x oranje en 1x groen oplichten (na het plaatsen van de batterijen)	Testindicatie	Zodra de testindicatie ge-doofd is, kunt u doorgaan.

11 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Om de fabrieksinstellingen van het apparaat te herstellen, gaat u als volgt te werk:

• In gemonteerde toestand kan de elektrische unit (A) eenvoudig uit de wandhouder worden gehaald. Grijp de elektronische unit opzij vast en trek ze van de wandhouder.
• Verwijder een batterij.
• Plaats de batterij overeenkomstig de juiste polariteit en houd tegelijkertijd de systeemtoets (C) gedurende 4 sec. ingedrukt tot de led snel oranje knippert.

4 s +

Afbeelding 17
- Laat de systeemtoets weer los

- Houd de systeemtoets opnieuw 4 sec. ingedrukt tot de led (C) groen oplicht.

- Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

12 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

13 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadlozeapparaattypeHomematic IP HmlP-WTH-B-2, HmlP-WTH-B-A in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.homematic-ip.com

14 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid het huisvuil, restafval of in de gele isbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en

de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distributeurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen.

Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte batterijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Levensduur batterijen: 5 jaar (typ.)

Beschermingsgraad: IP20

Verontreinigingsgraad: 2

Omgevingstemperatuur: 0 tot 50 °C

Afmetingen (b x h x d): 85 x 85 x 22 mm

Gewicht: 140 g (incl. batterijen)

Zendfrequentieband: 868,0-868,60 MHz 869,4-869,65 MHz

Max. zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 250 m

Technische wijzigingen voorbehouden.
