| Producttype | Manoeuvresysteem voor caravans |
| Merk | AL-KO |
| Model | Mammut |
| Gewicht (bovenmontage) | 29 kg |
| Gewicht (ondermontage) | 36 kg |
| Voeding | Accu 12 V, min. 80 Ah |
| Manoeuvresnelheid | Ongeveer 0,5 km/h |
| Bereik afstandsbediening | Ongeveer 10 m |
| Besturing | Continu tot 360° |
| Onmiddellijke stop | Ja |
| Bescherming | Motor en elektronica beschermd tegen spatwater en zout water |
| Handmatige reset | Inbussleutel 13 mm |
| Piekstroom | Maximaal 120 A |
| Ruststroom | Maximaal 5 mA |
| Werktijd (volle belasting) | Ongeveer 0,5 uur |
| Werktijd (vlak terrein) | Ongeveer 2 uur |
| Hellingsgeschiktheid (2,25 t) | 12% |
| Hellingsgeschiktheid (1,80 t) | 15% |
| Hellingsgeschiktheid (1,20 t) | 28% |
| Materiaal rollen | Aluminium |
| Maximaal totaalgewicht (caravan) | 2,25 t |
| Onderhoud | Reinigen met water of borstel (geen hogedrukreiniger), controleer speling van 20 mm tussen rollen en banden |
| Garantie | Volgens regelgeving van het aankoopland |
| Klantenservice | Neem contact op met AL-KO klantenservice of een gespecialiseerde garage |
Veelgestelde vragen - Mammut AL-KO
Gebruikersvragen over Mammut AL-KO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Controller in PDF-formaat gratis! Vind uw handleiding Mammut - AL-KO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Mammut van het merk AL-KO.
GEBRUIKSAANWIJZING Mammut AL-KO
NL: Gebruiksaanwijzing .....16 F : Mode d'emploi .....52
Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!
Verpakking, apparaat en accessoires zijn ge- maakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.
S Bortskaffande
■ Lees deze documentatie vóór de inbedrijfstelling door. Dit is een voorwaarde voor veilig werken en storingsvrij gebruik.
- Neem de veiligheidsvoorschriften en waarschuwingen in deze documentatie en op het toestel in acht.
- Deze documentatie is permanent onderdeel van het beschreven product en dient bij verkoop aan de koper te worden overgedragen.
Legenda
Attentie!
Het nauwkeurig in acht nemen van deze waarschuwingen kan letsel en/of materiële schade voorkomen.
Speciale aanwijzingen voor een beter begrip en gebruik.
Het camerasymbool verwijst naar afbeeldingen.

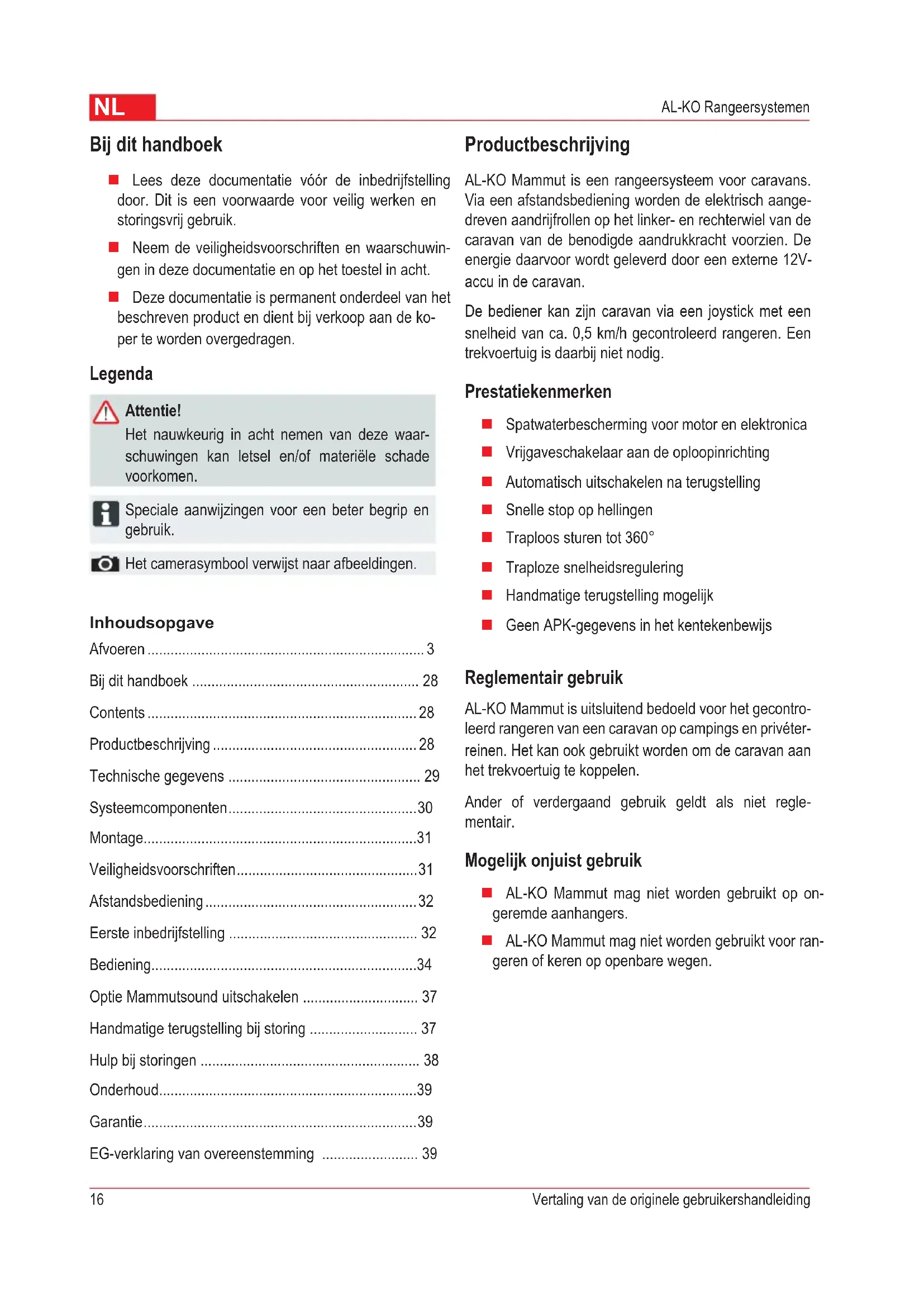

Inhoudsopgave
Afvoeren 3
Bij dit handboek 28
Contents 28
Productbeschrijving 28
Veiligheidsvoorschriften....31
Afstandsbediening....32
Eerste inbedrijfstelling 32
Bediening....34
Optie Mammutsound uitschakelen 37

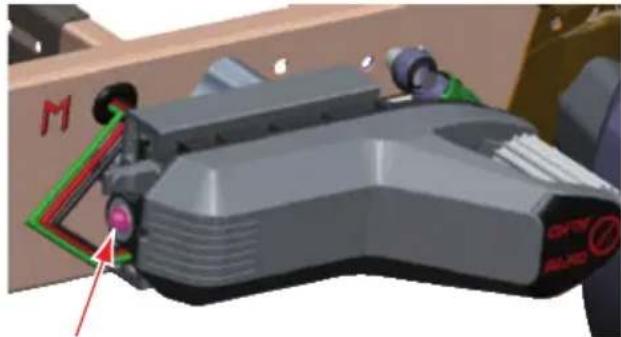

Handmatige terugstelling bij storing 37
Hulp bij storingen 38
Onderhoud....39
Garantie....39
EG-verklaring van overeenstemming 39
Productbeschrijving
AL-KO Mammut is een rangeersysteem voor caravans. Via een afstandsbediening worden de elektrisch aangedreven aandrijfrollen op het linker- en rechterwiel van de caravan van de benodigde aandrukkeracht voorzien. De energie daarvoor wordt geleverd door een externe 12V-accu in de caravan.
De bediener kan zijn caravan via een joystick met een snelheid van ca. 0,5 km/h gecontroleerd rangeren. Een trekvoertuig is daarbij niet nodig.
Prestatiekenmerken
■ Spatwaterbescherming voor motor en elektronica
Vrijgaveschakelaar aan de oploopinrichting
■ Automatisch uitschakelen na terugstelling
■ Snelle stop op hellingen
- Traploos sturen tot 360°
- Traploze snelheidsregulering
■ Handmatige terugstelling mogelijk
■ Geen APK-gegevens in het kentekenbewijs
AL-KO Mammut is uitsluitend bedoeld voor het gecontroleerd rangeren van een caravan op campings en privéterreinen. Het kan ook gebruikt worden om de caravan aan het trekvoertuig te koppelen.
Ander of verdergaand gebruik geldt als niet reglementair.
Mogelijk onjuist gebruik
AL-KO Mammut mag niet worden gebruikt op ongeremde aanhangers.
AL-KO Mammut mag niet worden gebruikt voor ran- geren of keren op openbare wegen.
Technische gegevens
| Technische gegevens Variant montage boven | Variant montage onder | |
| Eigen gewicht 29 kg 36 kg | ||
| Montage in rijrichting voor de as voor of achter de as | ||
| Vrije hoogte boven de grond geen beperking verminderd door dwarsligger | ||
| Voedingsspanning 12 V-accu met minimaal 80 Ah* | ||
| Bediening met één hand via afstandsbediening | ||
| Bereik van de afstandsbediening ca. 10 m | ||
| Stijgvermogen bij 2,25t 12 % | ||
| Stijgvermogen bij 1,80t 15 % | ||
| Stijgvermogen bij 1,20t 28 % | ||
| Aandrijfrollen aluminium, bandensparend | ||
| Positioneren van de aandrijfrollen | elektrisch | |
| Snelheidsregeling | traploos | |
| Snelheid | ca. 0,5 km/h | |
| Sturen | traploos tot 360° | |
| Snelle stop | ja | |
| Positioneeraandrijving | beschermd tegen spat- en zout water | |
| Handmatige terugstelling | schroevendraaier 13 mm | |
| APK-invoer in kentekenbewijs | nee | |
| Stroomverbruik | ||
| Piekstroom | maximaal 120 A | |
| Ruststroom | maximaal 5 mA | |
| Bedrijfsduur bij geladen 12V-accu met minimaal 80Ah* | ||
| op vlak terrein | ca. 2 h | |
| met maximale last | ca. 0,5 h | |
| Maximaal toegestaan totaal gewicht | ||
| Caravan | 2,25 t | |
* niet bij levering inbegrepen

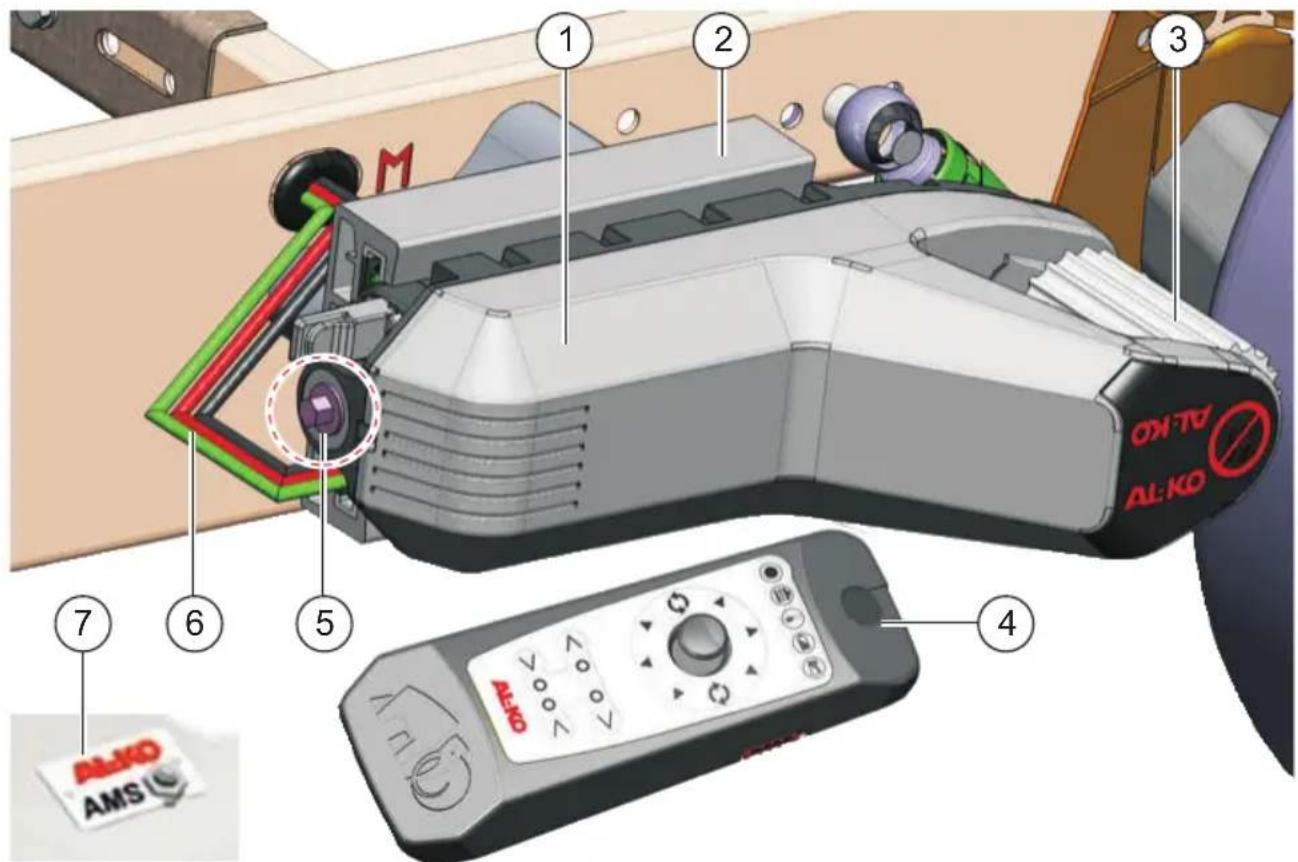

Systeemcomponenten
| 1 Aandrijfeenheid 5 Handmatige terugstelling | ||
| 2 Montageadapter* 6 Kabelboom | ||
| 3 Aandrijfrol 7 Vrijgaveschakelaar aan de oploopinrichting | ||
| 4 Afstandsbediening |
* afhankelijk van de uitvoering
Betekenis van de symbolen op het apparaat
Let op: gevaar voor beknelling! Niet tussen de aandrijfrollen en de banden grijpen.
Gebruiksaanwijzing lezen en opvolgen.
Veiligheidsvoorzieningen
Snelle stop
Als de joystick wordt losgelaten, blijft de aanhanger geremd staan.
■ Snelle stop door uitschakelaar
Als de afstandsbediening met de aan- / uitschakelaar aan de zijkant wordt uitgezet, blijft de aanhanger geremd staan. Alle bewegingen worden gestopt.
Na inschakelen van de afstandsbediening kan het range- ren zonder hernieuwde vrijgave worden voortgezet.
■ Terugstellen van de aandrijvingen
Als tijdens de aanzetbeweging van de aandrijvingen beide terugstelknoppen tegelijkertijd worden ingedrukt, stopt de aanzetbeweging onmiddellijk en de aandrijvingen worden teruggezet in de achterste eindstand.
■ Stop van de aanzetaandrijvingen
Als tijdens de aanzetbeweging van de aandrijvingen de afstandsbediening wordt uitgeschakeld, wordt de aanzetbeweging gestopt en het systeem uitgeschakeld.
In dat geval moet voor het terugstellen van de aandrijvingen een hernieuwde vrijgave met de vrijgaveschakelaar plaatsvinden. Daarvoor moeten beide terugstelknoppen worden ingedrukt.
Montage
■ Zie aparte montagehandleiding.
Wij adviseren alle montage- en reparatie- werkzaamheden uitsluitend door competente
vakbedrijven of door onze AL-KO-service te laten uitvoeren.
Veiligheidsvoorschriften
Montage
■ Neem de veiligheidsvoorschriften en waarschuwingen in de montagehandleiding in acht.
Systeem
Gevaar voor letsel!
Tijdens het rangeren mag niemand zich in de aanhanger of in de draaicirkel bevinden.
Gevaar voor beschadiging!
De handmatige terugstelling mag niet voor het positioneren van de aandrijvingen op de wielen worden gebruikt.
AL-KO Mammut mag niet worden gebruikt op on- geremde aanhangers.
AL-KO Mammut mag uitsluitend door meerderjarige personen worden bediend.
Afstandsbediening
Gevaar door verkeerde programmering!
Lees voordat u de afstandsbediening voor het eerst inschakelt de paragraaf "Eerste inbedrijfstelling"!
Gevaar door onbevoegde bediening!
Houd de afstandbediening buiten bereik van onbevoegden.
Gevaar door onbedoelde bediening!
Bedrijfsklare afstandsbediening niet bij u steken of neerleggen. U zou per ongeluk een beweging kunnen uitvoeren met de joystick!
Bescherm de afstandsbediening tegen vocht en vuil.
Afstandsbediening
| 1 LED-lampjes |
| 2 Aan- / uitschakelaar |
| 3 Joystick |
| 4 Aandrijving links van wiel weg bewegen |
| 5 Aandrijving rechts van wiel weg bewegen |
| 6 Aandrijving links naar wiel toe bewegen |
| 7 Aandrijving rechts naar wiel toe bewegen |
Bediening met twee handen!
De schakelaars 4 en 5 of 6 en 7 moeten altijd tegelijk worden ingedrukt.
Betekenis van de LED-lampjes
LED bedrijfstoestand
Maximaal stijgvermogen bereikt
Maximale temperatuur aandrijving bereikt
Batterijtoestand afstandsbediening
Accutoestand voedingsaccu aandrijvingen
Snelle stop door uitschakelaar!
Als de afstandsbediening met de aan- / uitschakelaar aan de zijkant wordt uitgezet, blijft de aanhanger geremd staan. Alle bewegingen worden gestopt.
Na inschakelen van de afstandsbediening kan het rangeren zonder hernieuwde vrijgave worden voortgezet.
Eerste inbedrijfstelling
De eerste inbedrijfstelling bij uitlevering wordt normaal gesproken uitgevoerd door de vakgarage die de aandrijvingen gemonteerd heeft.
Deze functies hoeven alleen uitgevoerd te worden wanneer het Mammut-systeem voor het eerst na de montage wordt geactiveerd of wanneer een nieuwe afstandsbediening in gebruik moet worden genomen.
Veiligheid
Gevaar door verkeerde programmering!
Fouten bij de eerste inbedrijfstelling kunnen leiden tot fouten in de communicatie tussen afstandsbediening en besturing. Dit kan gevaarlijke bediensituaties tot gevolg hebben.
■ Voer de eerste inbedrijfstelling uit op vrij terrein, zodat u vervolgens met voldoende afstand tot de aanhanger een testrit met functiecontrole kunt uitvoeren.
Om eventuele overdrachtsfouten te voorkomen, dient u ervoor te zorgen dat tijdens de eerste inbedrijfstelling geen andere aanhanger met Mammut-aandrijvingen in de buurt is.
Afstandsbediening en systeem afstellen
In deze stap wordt aan de besturing doorgegeven of de aandrijvingen zich in de rijrichting voor of achter de as van de aanhanger bevinden. Tegelijkertijd wordt het identifi catiesignaal van de afstandsbediening en de stand van de joystick aan de besturing van de aandrijving doorgegeven.
De afstandsbediening moet uitgeschakeld zijn en het systeem moet inactief zijn.
De cijfers tussen haakjes verwijzen in deze paragraaf naar 2.
- Koppel de 3-polige stekker van de datakabel los van de voedingsaccu.
- Plaats de batterijen in het batterijvak van de afstandsbediening. Let op de juiste polariteit.
- Druk de knoppen (5 en 6) op de afstandsbediening tegelijkertijd in.
- Schakel de afstandsbediening in door de knoppen op de aan- / uitschakelaar (2) in te drukken.
Er wordt eerst een LED-zelftest uitgevoerd, daarna is de expertmodus actief. De bedrijfstoestands-LED knippert rood.
U kunt nu beide knoppen loslaten.
- Houd de afstandsbediening bij de vrijgaveschakelaar op de oploopinrichting.
De communicatie met de aandrijvingen wordt tot stand gebracht.
Voer punt 6 a of 6 b binnen 5 seconden uit.
Raak de joystick daarbij niet aan. Deze moet in middenpositie staan om fouten te voorkomen.
- Druk tegelijkertijd 5 seconden op:
a. de terugstelknoppen (4 en 5), indien de aandrijvingen zich voor de as bevinden.
b. de positioneerknoppen (6 en 7), indien de aandrijvingen zich achter de as bevinden.
De gegevens worden overgedragen - als bevestiging gaan de betreffende LED's branden.
- Schakel vervolgens de afstandsbediening uit.
- Sluit de 3-polige stekker van de datakabel weer aan.
Het proces is afgesloten.
Hiermee is de eerste inbedrijfstelling afgerond.
Bij vragen of onduidelijkheden kunt u altijd
contact opnemen met de montagefirma.
onze AL-KO-servi
Bediening

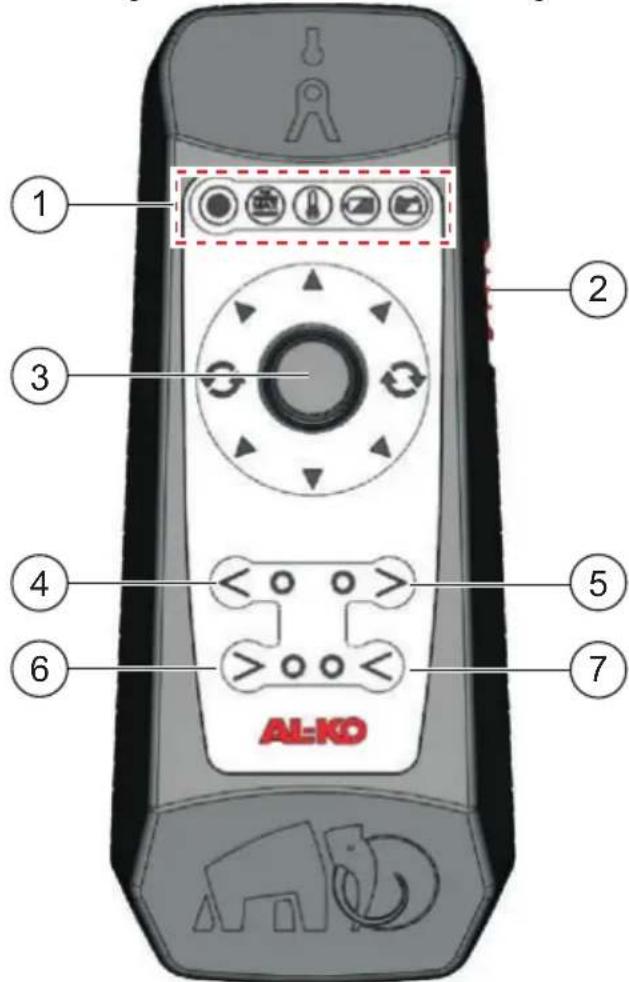

Bedieningselementen afstandsbediening


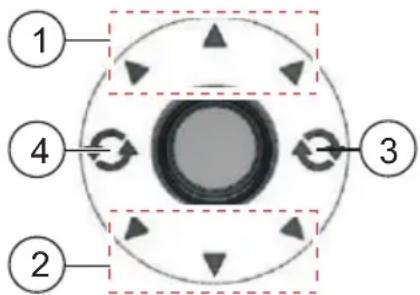

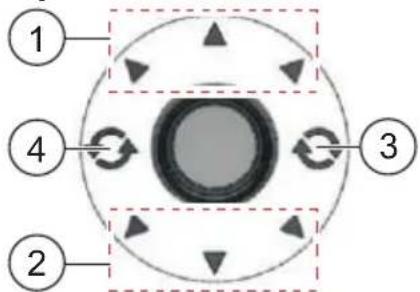

Joystickfuncties
1 Bereik beweging vooruit
2 Bereik beweging achteruit
3 Draaibereik, draai naar rechts in stilstand
4 Draaibereik, draai naar links in stilstand
Basis
Snelheid en beweegrichting worden met de joystick traploos gekozen.
Neem het functionele verschil tussen de bereiken in acht:
■ Vooruit / achteruit ( 40, 2)
Draaibereiken 4:3,4)
In de bereiken voor beweging vooruit (1) of achteruit (2) kan de aanhanger traploos in de gekozen richting worden verplaatst. Hoe verder de joystick in de gewenste richting wordt gedrukt, hoe sneller de aanhanger zich beweegt.
Als de joystick recht wordt ingedrukt, naar de middelste pijl van de gekozen beweegrichting, beweegt de aanhanger recht in deze richting. Als de joystick naar de linker- of rechterpijl van deze beweegrichting wordt gedrukt, maakt de aanhanger een overeenkomstige bocht.
Als de joystick opzij wordt bewogen in een draaibereik draait de aanhanger rechts (3) of links (4) om de eigen as.
Aandrijvingen activeren
Let op: gevaar voor beknelling!
Bij het activeren bewegen de aandrijvingen naar de wielen.
Let er bij het activeren op dat niemand ongemerkt tussen aandrijvingen en banden kan grijpen!
Gevaar voor beschadiging van de aandrijvingen!
De aandrijvingen mogen nooit worden geactiveerd terwijl de aanhanger aan het trekvoertuig gekoppeld is.
Aandrijvingen op de wielen positioneren
De cijfers tussen haakjes verwijzen in deze paragraaf naar 📷 3.
- Schakel de afstandsbediening in met de aan-/uitschakelaar (2) aan de zijkant.
Alle LED's gaan na elkaar kort branden. De Mammut-toon is te horen. Daarna gaat de LED voor de bedrijfstoestand groen knipperen.

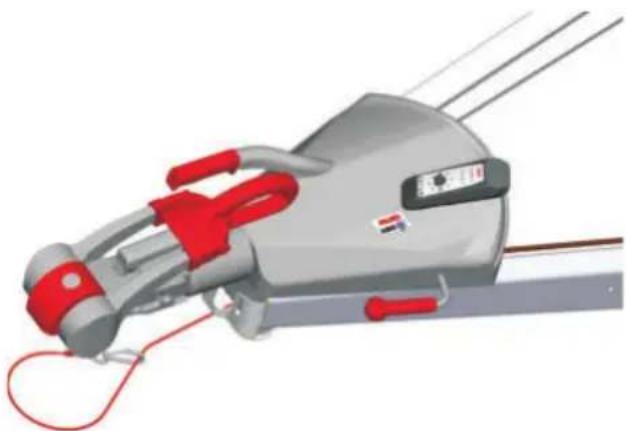

- Haal de afstandsbediening terwijl u de knoppen
(6 en 7) indrukt over de vrijgaveschakelaar op de oploopinrichting.
De radiocommunicatie met de aandrijvingen wordt tot stand gebracht. De bedrijfstoestands-LED brandt dan continu. De aandrijvingen zijn actief.
- Houd de knoppen ingedrukt tot de
LED's op de aanzetknoppen branden.
Het positioneerproces is geactiveerd, u kunt de knoppen loslaten. De aandrijvingen bewegen naar de wielen. Pas als beide LED's continu branden, zijn de aandrijvingen compleet tegen de wielen geplaatst.
- Controleer of beide aandrijvingen correct zijn gepositioneerd.
Let op!
De aandrijvingen zijn niet bedoeld als parkeerrem.
Aandrijvingen van de wielen halen
De cijfers tussen haakjes verwijzen in deze paragraaf naar 3.
Gevaar voor ongevallen door wegrollen!
Trek voor het weghalen van de aandrijvingen altijd de handrem van de aanhanger aan.
-
Druk de knoppen (4) en (5) in.
-
Houd de knoppen ingedrukt tot de LED's op de terugstelknoppen knipperen.
Het terugstelproces is geactiveerd, u kunt de knoppen loslaten. De aandrijvingen bewegen van de wielen weg. Als beide LED's continu branden, is de aandrijving teruggesteld.
- Wacht tot ook de bedrijfs-LED knippert.
Pas als ook de bedrijfs-LED knippert, zijn de aandrijvingen veilig uitgeschakeld.
-
Schakel de afstandsbediening uit met de aan- / uitschakelaar (2) aan de zijkant.
-
Controleer of beide aandrijvingen correct zijn teruggesteld.
Aanhanger rangeren
Het AL-KO Mammut-rangeersysteem wordt met de afstandsbediening bestuurd. Snelheid en richting worden met de joystick traploos geregeld.
Veiligheidsvoorschriften
Attentie – gevaar voor letsel!
Neem altijd de volgende veiligheidsvoorschriften in acht voordat u uw aanhanger met de Mammut-aandrijving rangeert.
Houd tijdens het bedrijf voldoende veiligheidsafstand tot personen en voorwerpen.
De bediener moet tijdens het bedrijf een minimale afstand van 0,5 m tot de aanhanger aanhouden.
■ Controleer ook de van u afgewende kant van uw caravan.
■ Roep zonodig de hulp van anderen in.
Grijp tijdens het bedrijf niet naar de aandrijfrollen – gevaar voor beknelling!
AL-KO Mammut mag uitsluitend door meerderjarige personen worden bediend.
Tijdens het rangeren mag niemand zich in de aanhanger bevinden.
■ Het rangeersysteem
■ niet gebruiken voor rangeren of keren op openbare wegen.
■ niet bedienen onder invloed van alcohol, drugs of medicijnen.
Bij stijgen / dalen bestaat extra gevaar:
- Neem de maximaal toegestane stijging / daling in acht.
Houd afstand tot de aanhanger.
■ Lijn de dissel altijd bergaf uit.
Vermijd aan- en afkoppelen van de aanhanger op hellingen.
Rangeren
De cijfers tussen haakjes verwijzen in deze paragraaf naar 📄.
Wij adviseren het rangeren met de AL-KO Mammut te oefenen op vrij terrein. Houd daarbij een ruime veiligheidsafstand aan tot personen en voorwerpen.
- Activeer de aandrijvingen en beweeg de aandrijvingen naar de wielen.
- Controleer de correcte aanzetting.
- Haal de parkeerrem van de aanhanger af. Let op de maximaal toegestane stijging!
- Voor een betere oriëntatie en het voorkomen van bedienfouten adviseren wij de afstandsbediening in rijrichting te houden (niet in rangeerrichting).
- Om de aanhanger te verplaatsen drukt u de joystick langzaam in de gewenste richting.
In het bereik (1) beweegt de aanhanger vooruit. Met de joystick kunt u de snelheid en de richting traploos bepalen.
In het bereik (2) beweegt de aanhanger achteruit.
In de linker- en rechterpositie (3 en 4) draait de aanhanger in de aangegeven draarichting op de plaats om de eigen as.
Als u de joystick loslaat, stoppen de aandrijvingen onmiddellijk en remmen de aanhanger.
Uitschakeling van het systeem met de uitschakelaar!
Als de afstandsbediening met de aan- / uitschakelaar aan de zijkant wordt uitgezet, wordt de Mammut-aandrijving direct uitgeschakeld. Alle bewegingen worden gestopt.
Neem de joystickbeweging in acht!
Beweeg de joystick niet vanuit een beweging vooruit (1) of achteruit (2) direct naar een van beide draaibereiken (3 of 4). De aanhanger kan dan onverwacht draaien. Selecteer de draaibereiken (3 of 4) altijd apart met de joystick.
- Als de aanhanger op de gewenste plaats staat, trekt u de handrem van de aanhanger aan.
- Beweeg de aandrijvingen weg van de wielen.
- Houd de knoppen ingedrukt tot de LED's op de terugstelknoppen knipperen en de bedrijfstoestands-LED continu brandt..
Pas dan zijn de aandrijvingen compleet teruggesteld.
-
Controleer of beide aandrijvingen correct zijn teruggesteld.
-
Schakel de afstandsbediening uit met de aan- / uitschakelaar aan de zijkant.
Aanhanger aankoppelen
Als u uw aanhanger wilt aankoppelen, kunt u de aanhanger met de AL-KO Mammut direct via de aanhangerkoppeling rangeren.
Rangeer langzaam en voorzichtig!
Beweeg de joystick met gevoel, zodat u niet door te snel rangeren uzelf in gevaar brengt of uw trekvoertuig of aanhanger beschadigt.
Als u de aanhanger volgens de voorschriften hebt aangekoppeld, moet u de aandrijvingen van de wie- len weghalen.
Controleer voor het wegrijden of beide aandrijvingen van de wielen teruggesteld zijn. De afstand tussen aandrijving en wiel moet minstens 20mm bedragen.
Als de afstand kleiner is of als de aandrijvingen niet van de wielen wegbewegen, moeten de aandrijvingen handmatig wegbewogen worden. Lees daarvoor de paragraaf "Handmatige terugstelling bij storing".
Optie Mammutsound uitschakelen
De Mammutsound klinkt direct na het inschakelen van de afstandsbediening, als de LED-test is afgerond.
De afstandsbediening moet uitgeschakeld zijn en het systeem moet inactief zijn.
De cijfers tussen haakjes verwijzen in deze para- graaf naar 3.
-
Druk de knoppen (5 en 6) op de afstandsbediening tegelijkertijd in.
-
Schakel de afstandsbediening in door de knoppen op de aan- / uitschakelaar (2) in te drukken.
Er wordt eerst een LED-zelftest uitgevoerd, daarna is de expertmodus actief. De bedrijfstoestands-LED knippert rood.
U kunt nu beide knoppen loslaten.
- Om de Mammutsound te deactiveren drukt u op de instelknoppen (5 en 7).
Het proces is afgesloten.
Om de Mammutsound te activeren drukt u tegelijkertijd op de instelknoppen (4 en 6).
Schakel de afstandsbediening vervolgens uit met de aan- / uitschakelaar (2)
Handmatige terugstelling bij storing
Wanneer een aandrijving zich met de afstandsbediening niet meer van het wiel laat wegbewegen, kan hij met de handmatige terugstelling van de band worden teruggesteld.
De handmatige terugstelling bevindt zich aan de achterkant van de aandrijving.
Gevaar door onbedoelde beweging!
Zorg er tijdens de handmatige bediening voor dat de aandrijvingen niet met de afstandsbediening kunnen worden bediend. Haal de zekering los of klem de batterij af!
De aanhanger mag niet bewegen na het terugstellen van de aandrijving. Zet de aanhanger vast!
Voor het bedienen van de handmatige terugstelling heeft u een schroevendraaier met SW 13 nodig.
Wij adviseren voor het gebruiksgemak een ratel.
- Zet de aanhanger vast. Trek de handrem van de aanhanger aan.
- Schakel het systeem (afstandsbediening) uit.
- Trek de zekering van het apparaat los of klem de voedingsaccu voor de aandrijvingen af.
- Draai de aandrijving met de handmatige terugstelling minstens 20 mm van de band weg.
- Ga met de aanhanger naar een garage om de fout te laten verhelpen.
Hulp bij storingen
| Storing Mogelijke oorzaak | Oplossing | |
| De afstandsbediening vo-ert bij inschakeling geen LED-test uit | Batterijen leeg Batterijen van de afstandsbediening vervangen | |
| Afstandsbediening defect Afstandsbediening vervangen en opnieuw instellen | ||
| Aandrijvingen kunnen niet naar de wielen worden bewogen | Voedingsaccu van de aandrijvingen leeg, defect, niet aangesloten | Accu controlerenAccu opladen, vervangen of aansluiten |
| Zekering losgetrokken of defect Zekering controleren | ||
| Stekkers van voedingskabels los of defect | Stekkers controlerenBij defecte stekkers contact opnemen met AL-KO-servicestation | |
| Systeem defect LED op de afstandsbediening bekijken:bedrijfs-LED brandt dan roodContact opnemen met AL-KO servicestation | ||
| Rangeren functioneert niet naar behoren Aanhanger reageert niet naar wens of helemaal niet | Fout bij eerste inbedrijfstelling Eerste inbedrijfstelling herhalen | |
| Bandenspanning te laag Bandenspanning bij aanhanger corrigeren | ||
| Stijging te groot Aanhanger met het trekvoertuig naar vlakker terrein verplaatsen | ||
| Hindernis bij de wielen Controleren of de wielen tegen een hindernis (bijv. stoeprand of steen) staan | ||
| Aandrijving vuil Aandrijving en wielen reinigen | ||
| Gladde ondergrond Ondergrond bij alle wielen controleren | ||
| Afstandsbediening defect Afstandsbediening vervangen en eerste inbedrijfstelling uitvoeren | ||
| Voedingsaccu van de aandrijvingen leeg | Accuweergave op de afstandsbediening bekijken. Accu controleren, opladen | |
| Radioverbinding slecht of onderbroken | Afstand tot de aandrijvingen verkleinen: mini-male afstand van 0,5m aanhouden | |
| Temperatuur van de aandrijvingen te hoog | LED op de afstandsbediening bekijkenAandrijvingen laten afkoelen | |
| Systeem defect LED op de afstandsbediening bekijken:bedrijfs-LED brandt dan rood.Contact opnemen met AL-KO servicestation | ||
| Terugstellen van de aandrijvingen function-eert niet | Zie boven Aandrijvingen handmatig terugstellen | |
Gevaar bij verhelpen van storingen!
Neem bij niet genoemde storingen en in twijfelgevallen altijd contact op met de AL-KO-service.
Zet voor het verhelpen van storingen de aanhanger vast. Stel voor transport van de aanhanger naar de AL-KO-service de aandrijvingen terug (indien nodig handmatig).
Onderhoud
Gevaar door onbedoelde beweging!
Ga nooit onder een ongezekerd voertuig liggen en buig er niet onder!
Beweeg vóór onderhoudswerkzaamheden de aandrijvingen weg van de wielen (handrem van de aanhanger aantrekken). Houd de afstandsbediening buiten bereik van onbevoegden.
Wij adviseren de Mammut bij de jaarlijkse inspectie van uw caravan te laten controleren en onderhouden, ofwel door uw dealer ofwel direct door onze service.
De aandrijvingen mogen niet als houder voor een krik worden gebruikt.
Bij werkzaamheden aan de aandrijvingen dient de zekering altijd losgetrokken te worden of de voedingsaccu te worden afgeklemd.
- Controleer aandrijfrollen, behuizing en kabels regelmatig op beschadigingen.
Neem bij zichtbare defecten contact op met het dichtstbijzijnde AL-KO-servicestation.
■ Controleer voor elk seizoen of alle schroeven vastzitten.
■ Controleer voor elke rit en na een bandenwissel dat de afstand tussen aandrijvingen en banden minstens 20 mm bedraagt.
■ Reinig indien nodig aandrijfrollen en behuizing met water of een borstel (geen hogedrukreiniger).
■ Verwijder alle verontreinigingen van de aandrijvingen.
Laad de accu voor de voedingsspanning regelmatig op.
Klem de voedingsaccu af als de aanhanger langere tijd stilstaat.
Let bij het aansluiten van de voedingsaccu op de juiste polariteit.
Garantie
Eventuele materiaal- of fabricagefouten verhelpen wij tijdens de wettelijke verjaringstermijn naar eigen goeddunken door reparatie of vervanging. De verjaringstermijn is afhankelijk van het recht in het land van aankoop.
EG-verklaring van overeenstemming
Hierbij verklaren wij dat dit product, in de door ons in omloop gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsstandaards en de productspecifieke standaards.
Product
| AL-KO Rangeersysteem |
Type
| AMS Mammut |
Serienummer
| F100940008 |
Fabrikant
| ALOIS KOBER GmbH |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
EU-richtlijnen
| 2006/42/EG |
| 2004/108/EG |
| R&TTE 1999/5/EG |
Geharmoniseerde normen
