Mammut - Controller AL-KO - Kostenlose Bedienungsanleitung

Produkttyp	Manövriersystem für Wohnwagen
Marke	AL-KO
Modell	Mammut
Gewicht (Hochmontage)	29 kg
Gewicht (Niedermontage)	36 kg
Stromversorgung	Batterie 12 V, mindestens 80 Ah
Manövriergeschwindigkeit	Ca. 0,5 km/h
Reichweite der Fernbedienung	Ca. 10 m
Steuerung	Kontinuierlich bis 360°
Sofortstopp	Ja
Schutz	Motor und Elektronik spritzwasser- und salzwassergeschützt
Manuelle Rückstellung	Schraubschlüssel 13 mm
Spitzenstrom	Maximal 120 A
Ruhestrom	Maximal 5 mA
Betriebsdauer (Volllast)	Ca. 0,5 h
Betriebsdauer (ebenes Gelände)	Ca. 2 h
Steigfähigkeit (2,25 t)	12 %
Steigfähigkeit (1,80 t)	15 %
Steigfähigkeit (1,20 t)	28 %
Material der Rollen	Aluminium
Maximal zulässiges Gesamtgewicht (Wohnwagen)	2,25 t
Wartung	Reinigung mit Wasser oder Bürste (kein Hochdruckreiniger), Spiel von 20 mm zwischen Rollen und Reifen prüfen
Garantie	Gemäß den Bestimmungen des Kauflandes
Kundendienst	AL-KO Kundendienst oder Fachwerkstatt kontaktieren

Häufig gestellte Fragen - Mammut AL-KO

Wie aktiviere ich die Antriebsrollen des Mammut?

Schalten Sie die Fernbedienung mit dem seitlichen Ein-/Ausschalter ein. Richten Sie sie auf den Entriegelungsschalter an der Ankupplungseinrichtung, während Sie die Tasten 6 und 7 gedrückt halten. Die Funkverbindung wird hergestellt und die Rollen bewegen sich zu den Rädern. Lassen Sie die Tasten los, sobald die LEDs der Tasten blinken.

Was tun, wenn die Fernbedienung nicht reagiert?

Überprüfen Sie die Batterien der Fernbedienung und ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Stromversorgungsbatterie (12 V, mindestens 80 Ah) angeschlossen und geladen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den AL-KO Kundendienst.

Wie führe ich eine 360°-Drehung des Wohnwagens durch?

Bewegen Sie den Joystick in die linken oder rechten Drehbereiche (Abbildung 4 in der Anleitung). Der Wohnwagen dreht sich um seine Achse. Für eine vollständige Drehung halten Sie den Joystick im Bereich, bis der gewünschte Winkel erreicht ist.

Wie ist das Vorgehen bei der ersten Inbetriebnahme?

Entfernen Sie nach der Montage den 3-poligen Stecker des Datenkabels. Legen Sie die Batterien in die Fernbedienung ein. Drücken Sie gleichzeitig die Tasten 5 und 6 und schalten Sie dann die Fernbedienung ein. Befolgen Sie die in der Anleitung beschriebenen Synchronisationsschritte, um die Montagerichtung (vor oder hinter der Achse) zu konfigurieren. Schließen Sie das Datenkabel wieder an.

Wie schalte ich den 'Mammut'-Ton aus?

Schalten Sie die Fernbedienung aus. Drücken Sie gleichzeitig die Tasten 5 und 6 und schalten Sie dann die Fernbedienung ein. Wenn die Status-LED rot blinkt (Expertenmodus), drücken Sie die Tasten 5 und 7, um den Ton zu deaktivieren. Schalten Sie dann die Fernbedienung aus.

Welche wichtigen Sicherheitseinrichtungen gibt es?

Das System verfügt über einen Sofortstopp, wenn der Joystick losgelassen oder die Fernbedienung ausgeschaltet wird. Es gibt auch einen Not-Aus-Knopf auf der Fernbedienung. Das Zurücksetzen der Rollen ist bei Stromausfall manuell möglich. Halten Sie Sicherheitsabstände ein und verwenden Sie das Gerät nicht auf öffentlichen Straßen.

Wie warte ich das Mammut-System?

Reinigen Sie die Rollen und das Gehäuse mit Wasser oder einer weichen Bürste (kein Hochdruckreiniger). Überprüfen Sie regelmäßig, ob der Abstand zwischen den Rollen und den Reifen mindestens 20 mm beträgt. Überprüfen Sie vor jeder Saison die Befestigung der Schrauben. Laden Sie regelmäßig die Versorgungsbatterie.

Was tun bei einer Panne, wenn sich die Rollen nicht zurückziehen?

Verwenden Sie die manuelle Rückstellung an der Rückseite des Antriebs. Stellen Sie sicher, dass die Fernbedienung ausgeschaltet und die Batterie abgeklemmt ist. Drehen Sie mit einem 13-mm-Schlüssel den Antrieb, um ihn mindestens 20 mm vom Reifen zu entfernen. Suchen Sie anschließend eine Fachwerkstatt auf.

Welche Batterie wird für die Stromversorgung empfohlen?

Eine externe 12-V-Batterie mit einer Kapazität von mindestens 80 Ah ist erforderlich. Sie ist nicht im Lieferumfang enthalten. Stellen Sie vor jedem Gebrauch sicher, dass die Batterie in gutem Zustand und ordnungsgemäß geladen ist.

Kann der Mammut auf steilen Hängen verwendet werden?

Ja, aber innerhalb der angegebenen Grenzen: bis zu 12 % bei einem Wohnwagen von 2,25 t, 15 % bei 1,8 t und 28 % bei 1,2 t. Halten Sie diese Werte ein und richten Sie die Anhängekupplung immer hangabwärts aus.

BEDIENUNGSANLEITUNG Mammut AL-KO

Rangiersystem für Caravans

Betriebsanleitung

693 303_d I 05/2010

D: Betriebsanleitung 4

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

GB Disposal

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
- Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

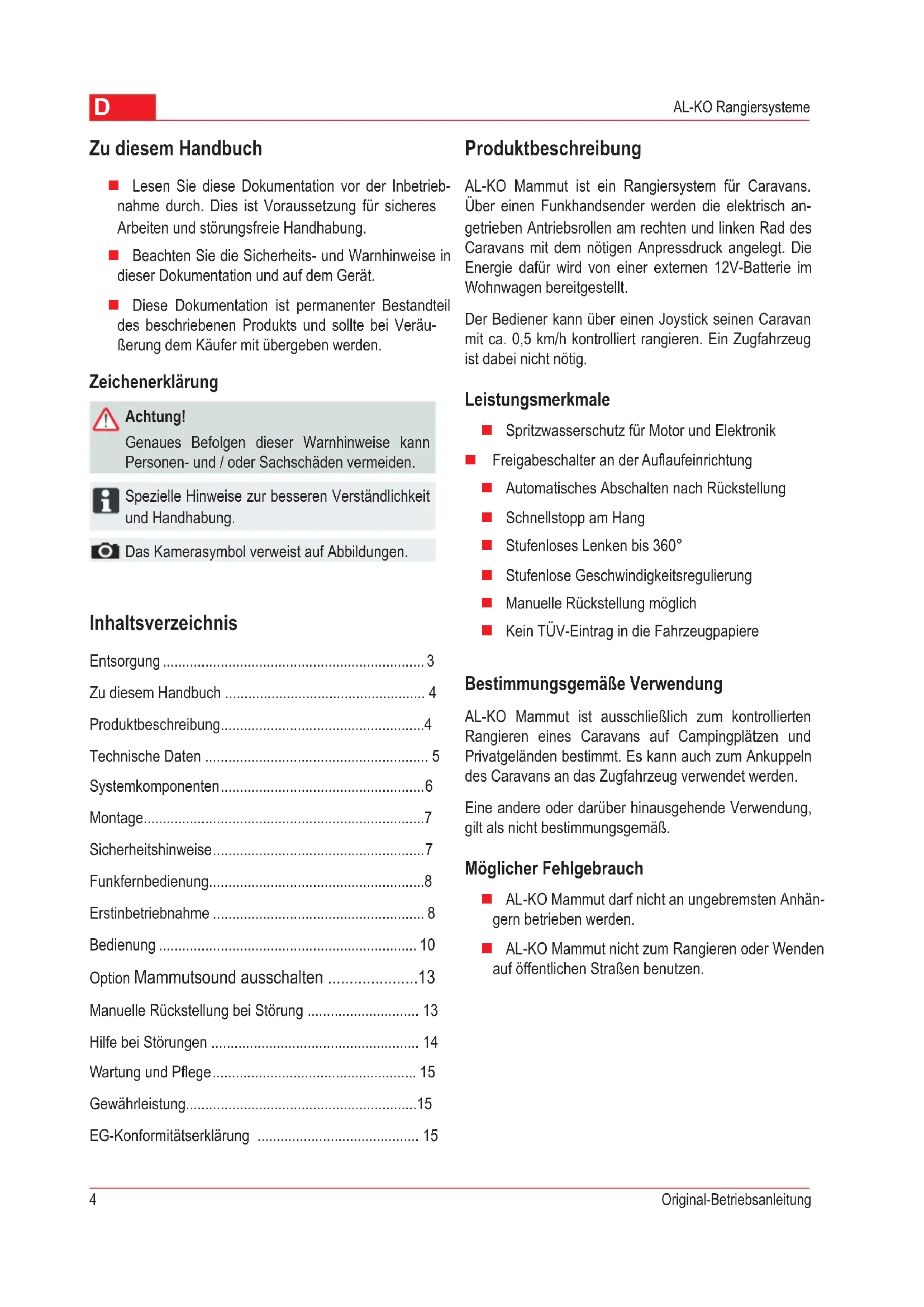

Inhaltsverzeichnis

Entsorgung .... 3

Zu diesem Handbuch 4

Produktbeschreibung......4

Technische Daten 5

Systemkomponenten....6

Montage....7

Sicherheitshinweise....7

Funkfernbedienung....8

Erstinbetriebnahme 8

Bedienung 10

Option Mammutsound ausschalten ....13

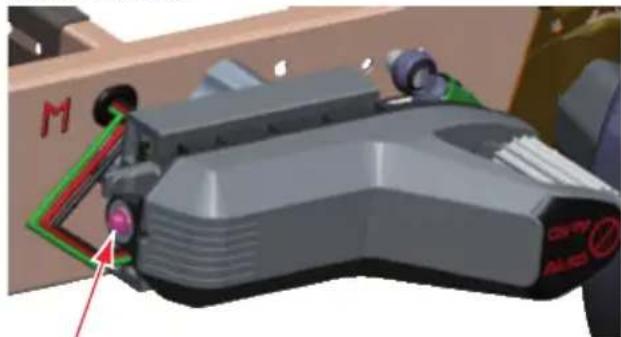

Manuelle Rückstellung bei Störung 13

Hilfe bei Störungen 14

Wartung und Pflege 15

Gewährleistung....15

EG-Konformitätserklärung 15

Produktbeschreibung

AL-KO Mammut ist ein Rangiersystem für Caravans. Über einen Funkhandsender werden die elektrisch angetrieben Antriebsrollen am rechten und linken Rad des Caravans mit dem nötigen Anpressdruck angelegt. Die Energie dafür wird von einer externen 12V-Batterie im Wohnwagen bereitgestellt.

Der Bediener kann über einen Joystick seinen Caravan mit ca. 0,5 km/h kontrolliert rangieren. Ein Zugfahrzeug ist dabei nicht nötig.

Leistungsmerkmale

■ Spritzwasserschutz für Motor und Elektronik
■ Freigabeschalter an der Auflaufeinrichtung
■ Automatisches Abschalten nach Rückstellung
Schnellstopp am Hang
■ Stufenloses Lenken bis 360°
■ Stufenlose Geschwindigkeitsregulierung
■ Manuelle Rückstellung möglich
■ Kein TÜV-Eintrag in die Fahrzeugpapiere

Bestimmungsgemäße Verwendung

AL-KO Mammut ist ausschließlich zum kontrollierten Rangieren eines Caravans auf Campingplätzen und Privatgeländen bestimmt. Es kann auch zum Ankuppeln des Caravans an das Zugfahrzeug verwendet werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

AL-KO Mammut darf nicht an ungebremsten Anhängern betrieben werden.
AL-KO Mammut nicht zum Rangieren oder Wenden auf öffentlichen Straßen benutzen.

Technische Daten

Technische Daten Variante Obeneinbau Variante Unteneinbau
Eigengewicht 29kg 36kg
Einbau in Fahrtrichtung vor der Achse vor oder hinter der Achse
Bodenfreiheit keine Einschränkung verringert durch Querstrebe
Versorgungsspannung 12V Batterie mit minimal 80Ah*
Einhandbedienung über Funkfernbedienung
Reichweite der Funkfernbedienung ca. 10m
Steigfähigkeit bei 2,25t 12%
Steigfähigkeit bei 1,80t 15%
Steigfähigkeit bei 1,20t 28%
Antriebsrollen Aluminium, reifenschonend
Anstellen der Antriebsrollen	elektrisch
Geschwindigkeitsregelung	stufenlos
Geschwindigkeit	ca. 0,5km/h
Lenken	stufenlos bis 360°
Schnellstopp	ja
Anstellantrieb	Spritz- und Salzwassergeschützt
Manuelle Rückstellung	Schraubenschlüssel 13mm
TÜV Eintrag in den KFZ-Schein	nein
Stromverbrauch
Spitzenstrom	maximal 120 A
Ruhestrom	maximal 5 mA
Betriebszeiten bei geladener 12V Batterie mit minimal 80Ah*
in ebenem Gelände	ca. 2h
unter Volllast	ca. 0,5h
Maximales zulässiges Gesamtgewicht
Caravan	2,25t

* nicht im Lieferumfang erhalten

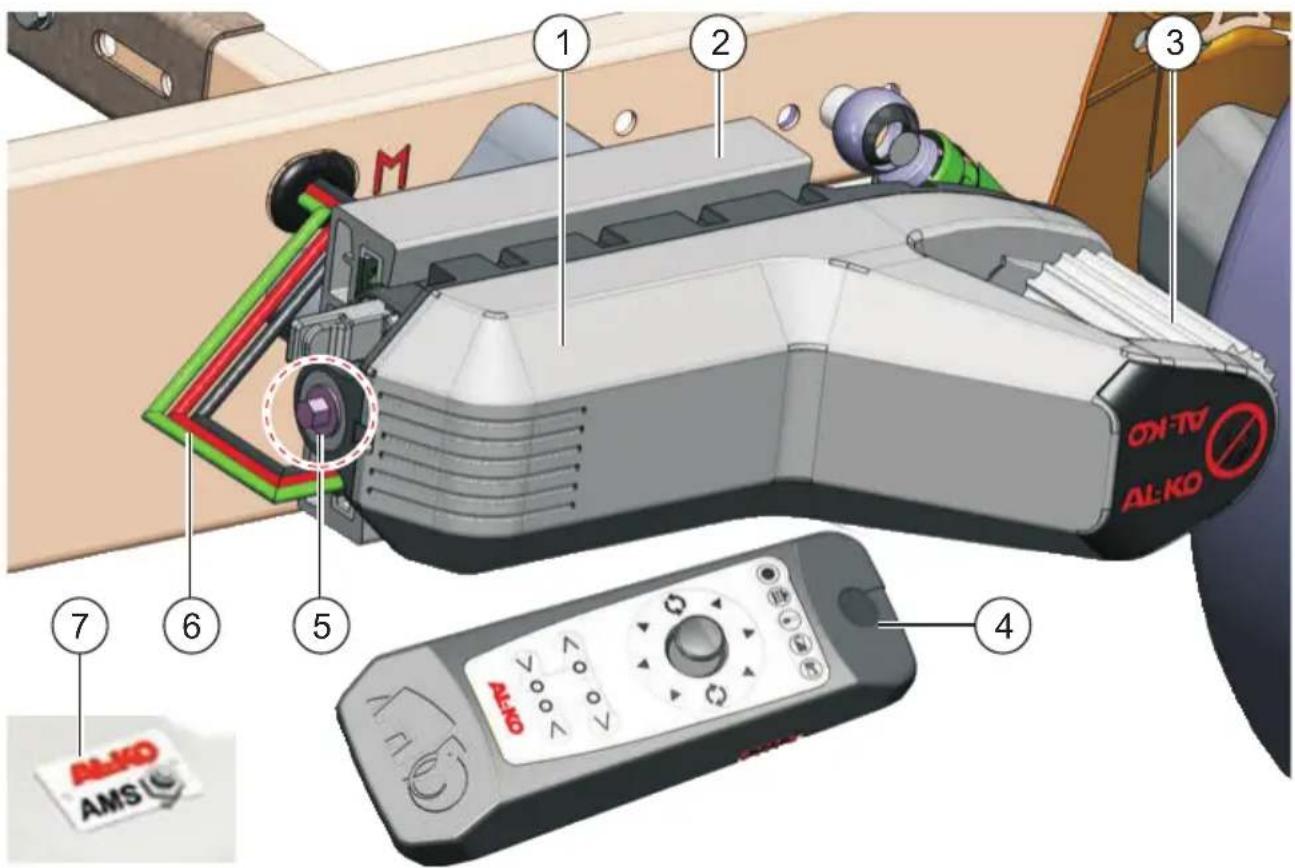

Systemkomponenten

1 Antriebseinheit 5 Manuelle Rückstellung
2 Montageadapter* 6 Kabelbaum
3 Antriebsrolle 7 Freigabeschalter an der Aufl aufeinrichtung
4 Funkfernbedienung

* je nach Ausführung

Bedeutung der Symbole auf dem Gerät

Achtung Quetschgefahr! Nicht zwischen die Antriebsrollen und Reifen greifen.

Bedienungsanleitung lesen und danach handeln.

Sicherheitseinrichtungen

Schnellstop

Wird der Joystick losgelassen, bleibt der Anhänger gebremst stehen.

■ Schnellstop durch Ausschalter

Wird die Fernbedienung am seitlichen Ein-/ Ausschalter abgestellt, bleibt der Anhänger gebremst stehen. Jede Bewegung wird gestoppt.

Nach Einschalten der Fernbedienung kann das Rangieren ohne erneute Freigabe fortgesetzt werden.

Zurückstellen der Antriebe

Werden während der Zustellbewegung der Antriebe beide Rückstelltasten gleichzeitig gedrückt, stoppt die Zustellbewegung unmittelbar und die Antriebe werden in die hintere Endlage zurückgestellt.

■ Stopp der Zustellantriebe

Wird während der Zustellbewegung der Antriebe die Fernbedienung abgeschaltet, wird die Zustellbewegung gestoppt und das System abgeschaltet.

In diesem Fall muss zum Zurückstellen der Antriebe eine erneute Freigabe am Freigabeschalter erfolgen. Dazu müssen beide Rückstelltasten betätigt werden.

Montage

■ Siehe separate Montageanleitung.

beiten nur durch kompetente Fachbetriebe oder

Sicherheitshinweise

Montage

Beachten Sie die Sicherheits- und Warnhinweise in der Montageanleitung.

System

Verletzungsgefahr!

Während des Rangierens dürfen sich keine Personen im Anhänger und im Wendekreis aufhalten.

Beschädigungsgefahr!

Die manuelle Rückstellung darf nicht zum Anstellen der Antriebe an die Räder verwendet werden.

AL-KO Mammut darf nicht an ungebremsten Anhängern betrieben werden.
AL-KO Mammut darf nur von volljährigen Personen bedient werden.

Funkfernbedienung

Gefahr durch falsche Programmierung!

Beachten Sie vor dem ersten Einschalten der Fernbedienung den Abschnitt „Erstinbetriebnahme“!

Gefahr durch unbefugte Bedienung!

Verwahren Sie die Fernbedienung vor unbefugten Personen.

Gefahr durch ungewollte Bedienung!

Betriebsbereite Fernbedienung nicht einstecken oder ablegen. Sie könnten versehentlich mit den Joystick eine Bewegung ausführen!

Beschädigungsgefahr! n'are Montage und Repa

Schützen Sie die Fernbedienung vor Feuchtigkeit Konzernverschuldungen zu lassen.

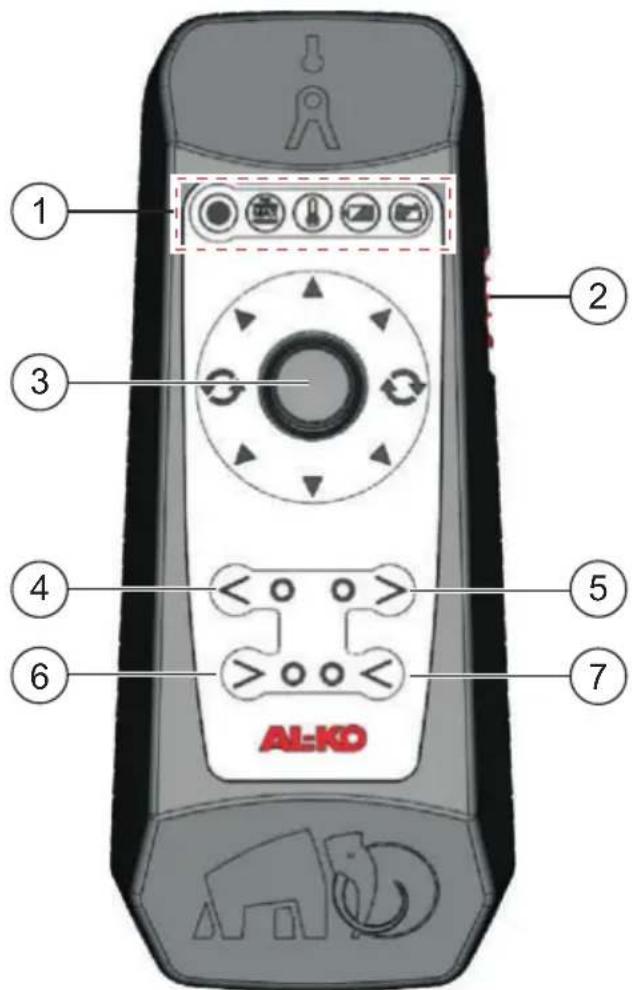

Funkfernbedienung

① ② ③ ④ ⑤ ⑥ AL-KO

2: Funkfernbedienung

1 LED-Anzeigen

2 Ein- / Ausschalter

3 Joystick

4 Antrieb links vom Rad weg bewegen

5 Antrieb rechts vom Rad weg bewegen

6 Antrieb links an das Rad bewegen

7 Antrieb rechts an das Rad bewegen

Zweihandbedienung!

Die Schalter 4 und 5 oder 6 und 7 müssen immer zusammen gedrückt werden.

Bedeutung der LED-Anzeigen

LED Betriebszustand

Maximale Steigfähigkeit erreicht

Maximale Antriebstemperatur erreicht

Batteriezustand Funkhandsender

Batteriezustand Versorgungsbatterie Antriebe

Schnellstop durch Ausschalter!

Wird die Fernbedienung am seitlichen Ein-/Ausschalter abgestellt, bleibt der Anhänger gebremst stehen. Jede Bewegung wird gestoppt.

Nach Einschalten der Fernbedienung kann das Rangieren ohne erneute Freigabe fortgesetzt werden.

Erstinbetriebnahme

Die Erstinbetriebnahme bei Neuauslieferung erfolgt in der Regel durch die Fachwerkstatt, welche die Antriebe montiert hat.

Diese Funktionen sind nur durchzuführen, wenn das Mammut-System zum ersten Mal nach dem Einbau aktiviert wird oder wenn eine neue Fernbedienung in Betrieb genommen werden soll.

Sicherheit

Gefahr durch falsche Programmierung!

Fehler bei der Erstinbetriebnahme können zu Fehlinterpretationen zwischen Fernbedienung und Steuerung führen. Dies kann gefährliche Bediensituationen hervorrufen.

Führen Sie die Erstinbetriebnahme auf freiem Gelände durch, damit Sie anschließend, mit ausreichend Abstand zum Anhänger, eine Probefahrt mit Funktionsprüfung durchführen können.

Um eventuelle Übertragungsfehler zu vermeiden, sollten Sie sich während der Erstinbetriebnahme nicht in unmittelbarer Nähe eines weiteren Anhängers mit Mammut-Antrieben befinden.

Fernbedienung und System abgleichen

In diesem Schritt wird der Steuerung mitgeteilt, ob sich die Antriebe in Fahrtrichtung vor oder hinter der Achse des Anhängers befinden. Gleichzeitig wird die Kennung der Fernbedienung und die Joystickstellung auf die Antriebssteuerung übertragen.

■ Die Fernbedienung muss ausgeschaltet und das System inaktiv sein.
■ Die Zahlen in Klammern beziehen sich in diesem Abschnitt auf 2.

1. Trennen Sie den 3-poligen Stecker der Datenleitung im Bereich der Versorgungsbatterie.
2. Legen Sie die Batterien in das Batteriefach der Funkfernbedienung. Achten Sie auf die korrekte Polung.
3. Drücken Sie gleichzeitig die Tasten (5 und 6) auf der Fernbedienung.
4. Schalten Sie die Fernbedienung bei gedrückten Tasten am Ein-/Ausschalter (2) ein.

Es wird zuerst ein LED Selbsttest durchgeführt, danach ist der Expertenmodus aktiviert. Die Betriebszustands-LED blinkt rot.

Sie können beide Tasten loslassen.

1. Halten Sie die Fernbedienung an den Freigabeschalter an der Aufl aufeinrichtung.

Die Kommunikation zu den Antrieben wird aufgebaut.

Führen Sie Punkt 6 a oder 6 b innerhalb von 10 Sekunden durch.

Berühren Sie dabei nicht den Joystick. Er muss zur Vermeidung von Fehlfunktionen mittig stehen.

1. Drücken Sie gleichzeitig für 10 Sekunden:

a. die Rückstelltasten (4 und 5), wenn sich die Antriebe vor der Achse befinden.
b. die Anstelltasten (6 und 7), wenn sich die Antriebe hinter der Achse befi nden.

Die Daten werden übertragen - zur Rückmeldung leuchten die jeweiligen LEDs.

1. Schalten Sie anschließend die Fernbedienung aus.
2. Verbinden Sie wieder den 3-poligen Stecker der Datenleitung.

Der Vorgang ist abgeschlossen.

Hiermit ist die Erstinbetriebnahme abgeschlossen.

Bei Fragen oder Verständnisschwierigkeiten können Sie sich jederzeit an unseren AL-oder an die Montagefi rma wenden.

Bedienung

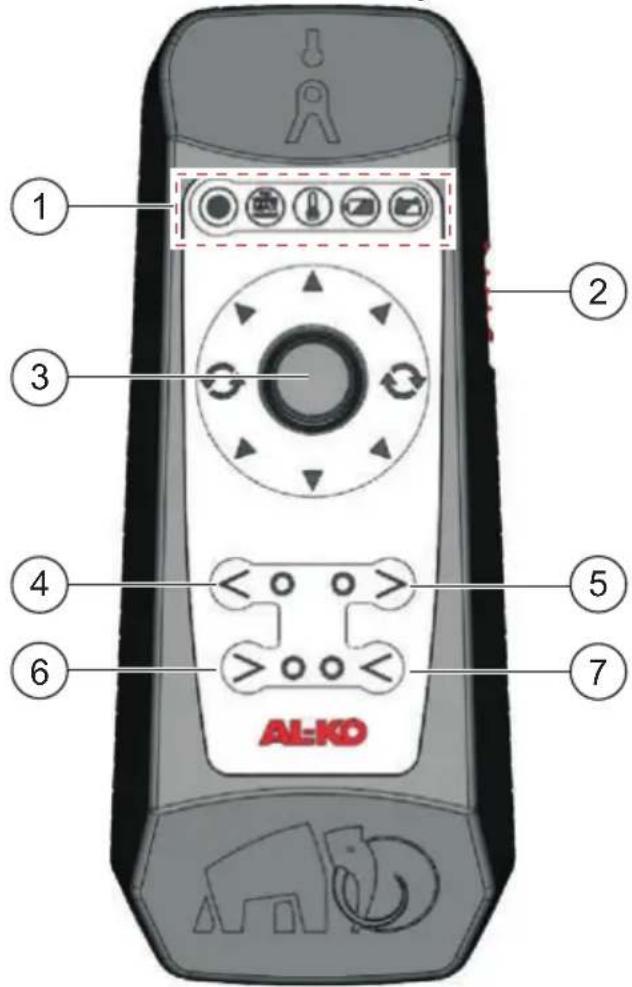

Bedienelemente Fernbedienung

① ② ③ ④ ⑤ ⑥ AL-KO

3: Bedienelemente Fernbedienung

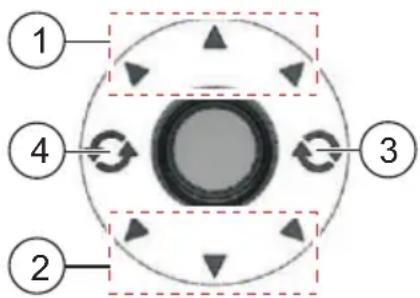

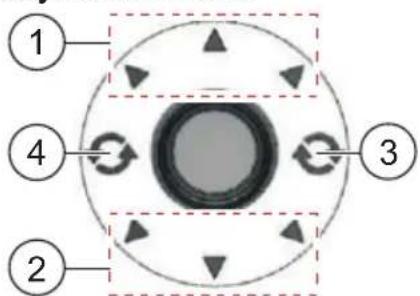

Joystickfunktionen

① ④ ② ③

4: Joystickfunktionen

1 Bereich Vorwärtsbewegung

2 Bereich Rückwärtsbewegung

3 Drehbereich, Rechtsdrehung im Stand

4 Drehbereich, Linksdrehung im Stand

Grundlagen

Geschwindigkeit und Bewegungsrichtung werden über die Joystickbewegung stufenlos gewählt.

Beachten Sie den funktionellen Unterschied zwischen den Bereichen:

Vorwärts- / Rückwärts( 4: 1, 2)
Drehbereiche 4:3,4)

In den Bereichen für Vorwärts- (1) oder Rückwärtsbewegung (2) kann der Anhänger stufenlos in die gewählte Richtung bewegt werden. Je weiter der Joystick in die gewünschte Richtung gedrückt wird, desto schneller bewegt sich der Anhänger.

Wird der Joystick gerade, auf den mittleren Pfeil der gewählten Bewegungsrichtung gedrückt, bewegt sich der Anhänger gerade in diese Richtung. Wird der Joystick zum linken oder rechten Pfeil dieser Bewegungsrichtung bewegt, fährt der Anhänger eine entsprechende Kurve.

Wird der Joystick seitlich in einen Drehbereich bewegt, dreht sich der Anhänger rechts (3) oder links (4) um die eigene Achse.

Antriebe aktivieren

Achtung Quetschgefahr!

Beim Aktivieren bewegen sich die Antriebe an die Räder.

Achten Sie beim Aktivieren darauf, dass niemand unbemerkt zwischen Antriebe und Reifen fassen kann!

Beschädigungsgefahr der Antriebe!

Die Antriebe dürfen niemals aktiviert werden, wenn der Anhänger am Zugfahrzeug angekoppelt ist.

Antriebe an die Räder anstellen

Die Zahlen in Klammern beziehen sich in diesem Abschnitt auf 📷 3.

1. Schalten Sie die Funkfernbedienung am seitlichen Ein-/Ausschalter (2) ein.

Alle LEDs leuchten nacheinander kurz auf. Der Mammutsound ertönt. Danach beginnt die LED für den Betriebszustand grün zu blinken.

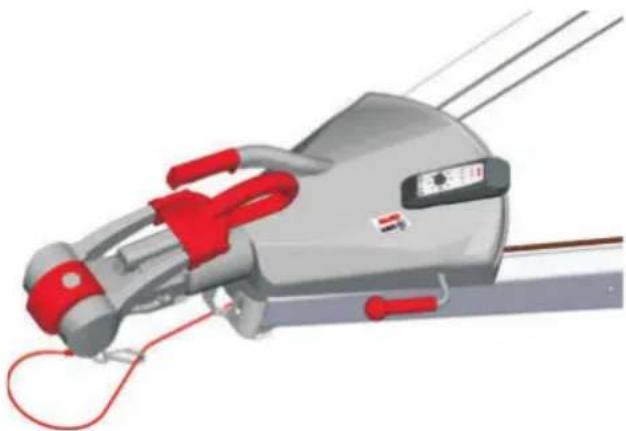

1. Bewegen Sie die Funkfernbedienung bei gedrückten Tasten (6 und 7) über den Freigabeschalter an der

Aufl aufeinrichtung.

Die Funkkommunikation zu den Antrieben wird aufgebaut. Die Betriebszustands-LED leuchtet dann dauerhaft. Die Antriebe sind aktiv..

1. Halten Sie die Tasten so lange gedrückt, bis die LEDs an den Zustelltasten blinken.

Der Anstellvorgang ist aktiviert, Sie können die Tasten loslassen. Die Antriebe bewegen sich an die Räder. Erst, wenn beide LEDs dauerhaft leuchten, sind die Antriebe komplett an die Räder gefahren.

1. Überprüfen Sie, ob beide Antriebe korrekt angestellt sind.

Bitte beachten!

Die Antriebe dienen nicht als Feststellbremse.

Antriebe von den Rädern wegstellen

Die Zahlen in Klammern beziehen sich in diesem Abschnitt auf 3.

Unfallgefahr durch Wegrollen!

Ziehen Sie vor dem Wegbewegen der Antriebe immer die Handbremse des Anhängers an.

1. Drücken Sie die Tasten (4) und (5).

2. Halten Sie die Tasten so lange gedrückt, bis die LEDs an den Rückstelltasten blinken.

Der Rückstellvorgang ist aktiviert, Sie können die Tasten loslassen. Die Antriebe bewegen sich von den Rädern weg. Wenn beide LEDs dauerhaft leuchten ist der Antrieb zurückgestellt.

1. Warten Sie, bis die Betriebs-LED zusätzlich blinkt.

Erst, wenn zusätzlich die Betriebs-LED blinkt, sind die Antriebe sicher abgeschaltet.

1. Schalten Sie die Fernbedienung am seitlichen Ein-/Ausschalter (2) aus.

2. Überprüfen Sie, ob beide Antriebe korrekt zurückgestellt sind.

Anhänger rangieren

AL-KO Mammut Rangiersystem wird über die Funkfernbedienung gesteuert. Geschwindigkeit und Lenkung werden per Joystick stufenlos reguliert.

Sicherheitshinweise

Achtung - Verletzungsgefahr!

Beachten Sie immer folgende Sicherheitshinweise, bevor Sie Ihren Anhänger mit dem Mammut-Antrieb rangieren.

Während des Betriebes auf ausreichenden Sicherheitsabstand zu Personen und Gegenständen achten.

Der Bediener muss während des Rangierens einen Mindestabstand von 0,5m zum Anhänger einhalten.

■ Kontrollieren Sie auch die von Ihnen abgewandte Seite ihres Caravans.

■ Wenn erforderlich Personen zur Absicherung einsetzen.

Während des Betriebes nicht zwischen Antriebsrollen und Rad greifen - Quetschgefahr!

Der AL-KO Mammut darf nur von volljährigen Personen bedient werden.

Während des Rangierens dürfen sich keine Personen im Anhänger befi nden.

Das Rangiersystem

nicht zum Rangieren oder Wenden auf öffentlichen Straßen benutzen.

nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.

■ Bei Steigung / Gefälle besteht besondere Gefahr:

Maximal zulässige Steigung / Gefälle beachten.

■ Abstand zum Anhänger halten.

■ Deichsel immer hangabwärts ausrichten.

An- und Abkuppeln des Anhängers in Hanglage vermeiden.

Rangieren

Die Zahlen in Klammern beziehen sich in diesem Abschnitt auf 5.

Wir empfehlen das Rangieren mit dem AL-KO Mammut auf einem freien Gelände zu üben. Halten Sie dazu einen weitreichenden Sicherheitsabstand zu Personen und Sachwerten.

1. Aktivieren Sie die Antriebe und bewegen Sie die Antriebe auf die Räder.
2. Kontrollieren Sie die korrekte Zustellung.
3. Lösen Sie die Feststellbremse am Anhänger. Auf maximal zulässige Steigung achten!
4. Zur besseren Orientierung und der Vermeidung von Fehlbedienungen empfehlen wir die Fernbedienung in Fahrtrichtung (nicht Rangierrichtung) zu halten.
5. Um den Anhänger zu bewegen, drücken Sie den Joystick langsam in die gewünschte Richtung.

1 4 3 2

5: Joystickfunktionen

Im Bereich (1) bewegt sich der Anhänger vorwärts. Sie können mit dem Joystick stufenlos die Geschwindigkeit und die Richtung bestimmen.
Im Bereich (2) bewegt sich der Anhänger rückwärts.
In der linken und rechten (3 und 4) Position dreht sich der Anhänger in der angegebenen Drehrichtung auf der Stelle um die eigene Achse.

Wenn Sie den Joystick loslassen stoppen die Antriebe unmittelbar und bremsen den Anhänger.

Systemabschaltung am Ausschalter!

Wird die Fernbedienung am seitlichen Ein-/Ausschalter abgestellt, schaltet der Mammut-Antrieb unmittelbar ab. Jede Bewegung wird gestoppt.

Joystickbewegung beachten!

Bewegen Sie den Joystick nicht von einer Vorwärts- (1) oder Rückwärtsbewegung (2) direkt in einen der beiden Drehbereiche (3 oder 4). Der Anhänger kann sich dann unerwartet drehen. Drehbereiche (3 oder 4) immer separat mit dem Joystick anwählen.

1. Wenn der Anhänger am gewünschten Platz steht, ziehen Sie die Handbremse des Anhängers.
2. Bewegen Sie die Antriebe von den Rädern weg.
3. Halten Sie die Tasten so lange gedrückt, bis die LEDs an den Rückstelltasten blinken und die Betriebszustands-LED dauerhaft leuchtet.
   Erst dann sind die Antriebe komplett zurückgefahren.
4. Überprüfen Sie, ob beide Antriebe korrekt zurückgefahren sind.
5. Schalten Sie die Fernbedienung am seitlichen Ein-/Ausschalter aus.

Anhänger ankuppeln

Wenn Sie Ihren Anhänger ankuppeln wollen, können Sie den Anhänger mit dem AL-KO Mammut direkt über die Anhängerkupplung rangieren.

Langsam und vorsichtig rangieren!

Bewegen Sie den Joystick gefühlvoll, damit Sie sich nicht durch zu schnelles Rangieren gefährden oder Ihr Zugfahrzeug oder den Anhänger beschädigen.

■ Wenn Sie den Anhänger ordnungsgemäß angekuppelt haben, müssen Sie die Antriebe von den Rädern wegstellen.

Überprüfen Sie vor der Abfahrt beide Antriebe, ob sie von den Rädern zurückgestellt sind. Der Abstand zwischen Antrieb und Rad sollte mindestens 20mm betragen.

Wenn der Abstand kleiner ist oder sich die Antriebe nicht von den Rädern weg bewegen, müssen die Antriebe manuell weg bewegt werden. Beachten Sie dazu den Abschnitt „Manuelle Rückstellung bei Störung“.

Option Mammutsound ausschalten

Der Mammutsound ertönt unmittelbar nach dem einschalten der Fernbedienung, wenn der LED-Test abgeschlossen ist.

■ Die Fernbedienung muss ausgeschaltet und das System inaktiv sein.
■ Die Zahlen in Klammern beziehen sich in diesem Abschnitt auf 📷 3.

1. Drücken Sie gleichzeitig die Tasten (5 und 6) auf der Fernbedienung.

2. Schalten Sie die Fernbedienung bei gedrückten Tasten am Ein-/Ausschalter (2) ein.

Es wird zuerst ein LED Selbsttest durchgeführt, danach ist der Expertenmodus aktiviert. Die Betriebszustands-LED blinkt rot.

Sie können beide Tasten loslassen.

1. Zur Deaktivierung des Mammutsound drücken Sie die Stelltasten (5 und 7).

Der Vorgang ist abgeschlossen.

Zur Aktivierung des Mammutsound drücken Sie die Stelltasten (4 und 6) gleichzeitig.

Schalten Sie anschließend die Fernbedienung am Ein-/Ausschalter (2) aus

Manuelle Rückstellung bei Störung

Wenn sich ein Antrieb nicht mehr mit der Fernbedienung vom Rad weg bewegen lässt, kann er mit der manuellen Rückstellung vom Reifen zurückgestellt werden.

Die manuelle Rückstellung befi ndet sich an der Rückseite des Antriebes.

6: Manuelle Rückstellung

Gefahr durch unbeabsichtigte Bewegung!

Stellen Sie sicher, dass während der manuellen Betätigung nicht die Antriebe mit der Fernbedienung betätigt werden können. Sicherung ziehen oder Batterie abklemmen!

Der Anhänger darf sich nach dem Zurückstellen des Antriebs nicht bewegen. Anhänger sichern!

Zur Betätigung der manuellen Rückstellung benötigen Sie einen Schraubenschlüssel mit SW 13.

Wir empfehlen, zur einfacheren Handhabung, einen Ratschenschlüssel.

1. Sichern Sie den Anhänger. Ziehen Sie die Handbremse des Anhängers.
2. Schalten Sie das System (Fernbedienung) aus.
3. Ziehen Sie die Gerätesicherung oder klemmen Sie die Versorgungsbatterie für die Antriebe ab.
4. Drehen Sie den Antrieb an der manuellen Rückstellung mindestens 20 mm vom Reifen weg.
5. Suchen Sie mit dem Anhänger eine Servicewerkstatt auf, um den Fehler beseitigen zu lassen.

Hilfe bei Störungen

Störung Mögliche Ursache	Lösung
Die Fernbedienung führt beim Einschalten keinen LED Test durch	Batterien leer Batterien der Fernbedienung	austauschen
	Fernbedienung defekt Fernbedienung	tauschen und neu einlernen
Antriebe können nicht an die Räder bewegt werden	Versorgungsbatterie der Antriebe leer, defekt, nicht angeklemmt	Batterie prüfenBatterie laden, tauschen oder anklemmen
	Sicherung gezogen oder defekt Sicherung	prüfen
	Steckverbindungen der Versorgungskabel getrennt oder defekt	Steckverbindungen prüfenBei defekten Steckverbindungen AL-KO Servicestelle aufsuchen
	System defekt LED auf der Fernbedienung beachtenBei rot leuchtender Betriebs-LED:AL-KO Servicestelle aufsuchen
Rangieren funktioniert fehlerhaftAnhänger reagiert nicht wie gewünscht oder gar nicht	Fehler bei Erstinbetriebnahme Erstinbetriebnahme wiederholen
	Reifendruck zu gering Reifendruck am	Anhänger korrigieren
	Steigung zu groß Anhänger mit dem Zugfahrzeug in fl acheresGelände bewegen
	Hindernis an den Rädern Prüfen, ob die Räder an einem Hindernis (z.B. Bordsteinkante oder Stein) anstehen
	Verschmutzter Antrieb Antrieb und Räder reinigen
	Rutschiger Untergrund Untergrund an	allen Rädern prüfen
	Fernbedienung defekt Fernbedienung	tauschen und Erstinbetriebnahme durchführen
	Versorgungsbatterie der Antriebe leer	Batterienanzeige auf der Fernbedienung beachten, Batterie prüfen, laden
	Funkverbindung schlecht oder unterbrochen	Entfernung zu den Antrieben verringernMindestabstand 0,5m einhalten
	Temperatur der Antriebe zu hoch LED	auf der Fernbedienung beachtenAntriebe abkühlen lassen
	System defekt LED auf der Fernbedienung beachtenBei rot leuchtender Betriebs-LED:AL-KO Servicestelle aufsuchen
Zurückstellung der Antriebe funktioniert nicht	System defekt Antriebe manuell zurückstellen

Gefahr bei der Störungsbehebung!

Kontaktieren Sie bei nicht aufgeführten Störungen und im Zweifel immer den AL-KO Service.

Sichern Sie zur Störungsbehebung den Anhänger. Stellen Sie vor dem Transport des Anhängers zum AL-KO Service die Antriebe zurück (ggf. manuell).

Wartung und Pfl ege

Gefahr durch unbeabsichtigte Bewegung!

Legen oder beugen Sie sich niemals unter ein ungesichertes Fahrzeug!

Bewegen Sie vor Wartungs- und Pflegearbeiten die Antriebe von den Rädern weg (Handbremse des Anhängers anziehen). Verwahren Sie die Fernbedienung gegen unbefugte Bedienung.

Wir empfehlen den Mammut bei der jährlichen Inspektion Ihres Caravans entweder bei ihrem Händler oder direkt von unserem Service überprüfen und warten zu lassen.
Die Antriebe dürfen nicht als Aufnahme für einen Wagenheber verwendet werden.
Bei Arbeiten an den Antrieben immer Sicherung ziehen oder Versorgungsbatterie abklemmen.
Kontrollieren Sie Antriebsrollen, Gehäuse und Kabel regelmäßig auf Beschädigungen.
Bei sichtbaren Defekten kontaktieren Sie bitte die nächste AL-KO Servicestelle.
■ Prüfen Sie vor jeder Saison den festen Sitz aller Schrauben.
Prüfen Sie vor jeder Fahrt und nach einem Reifenwechsel, ob der Abstand zwischen Antrieben und Reifen mindestens 20 mm beträgt.
■ Reinigen Sie bei Bedarf Antriebsrollen und Gehäuse mit Wasser oder einer Bürste (kein Hochdruckreiniger).
■ Entfernen Sie alle Fremdkörper von den Antrieben.
Laden Sie die Batterie für die Versorgungsspannung regelmäßig auf.
Klemmen Sie bei einer längeren Stillstandszeit die Versorgungsbatterie ab.
Achten Sie beim Anklemmen der Versorgungsbatterie auf richtige Polung.

Gewährleistung

Etwaige Material- oder Herstellungsfehler beseitigen wir während der gesetzlichen Verjährungsfrist entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

EG-Konformitätserklärung

Hiermit erklären wir dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt	Typ	Seriennummer
AL-KO Rangiersystem	AMS Mammut	F100940008
Hersteller	EU-Richtlinien	Harmonisierte Normen
ALOIS KOBER GmbH	2006/42/EG	DIN EN ISO 12100 -1+2
Ichenhauser Str. 14	2004/108/EG	DIN EN ISO 14121-1
D-89359 Kötz	R&TTE 1999/5/EG	DIN EN ISO 13849-1

Bevollmächtigter

Hr. Oliver Glinka

Ichenhauser Str. 14

D-89359 Kötz

Kötz, 01.01.2010

Oldans Wilton

Technische gegevens 29

Systeemcomponenten....30

Montage....31

DIN EN ISO 12100 -1+2

DIN EN ISO 14121-1

DIN EN ISO 13849-1

Gevolmachtigde

Dhr. Oliver Glinka

Ichenhauser Str. 14

D-89359 Kötz

Kötz, 01-01-2010

Oldans Willton

DIN EN ISO 12100 -1+2

DIN EN ISO 14121-1

DIN EN ISO 13849-1

DIN EN ISO 12100 -1+2

DIN EN ISO 14121-1

DIN EN ISO 13849-1

Pooblaščenec

G. Oliver Glinka

Ichenhauser Str. 14

D-89359 Kötz

Kötz, 01.01.2010

Oldus Wijalum
