GEBRUIKSAANWIJZING TG511A HAGER

1.Toepassingsgebied 44
2.Beschrijving. 45
3.Voeding 47
4. Montage 47

4.1 Montage op inbouwdoos 47
4.2 Opbouwmontage 47
4.3 Optie: verwijderbeveiliging voor vergrendeling van de melder op de montagesokkel 48

  1. Montage van de melder 48

5.1 Selectie van inbouwlocatie 48
5.2 Montage van meertere doorgekoppelde melders 49
5.3 Montagevoorbeeld voor Interlink-toepassing.... 50

  1. Configuratie 50

6.1 Draadloze configuratie zonderprogrammerapparaat 51
6.2 Herstellen van fabrieksinstelling 52
6.3 Testen van de melder 52
6.4 Handmatige test 53
6.5 Signaling bij rookmelding 53
6.6 Tijdelijke deactivering van de melder 54
6.7 Deactivering van de melder 54

  1. Storingsmeldingen 55

7.1 Signaling van een voedingsstoring 55
7.2 Vuile detectiekop 55

8.Onderhoud. 56

8.1 Reiniging van de detectiekop 56
8.2 Vervangen van batterijen 56
8.3Bij renovatiewerkzaamheden 56

1. Toepassingsgebied

De optische melder dient voor het beveiligden van particuliere woningen in woonomgevingen.
De melder besteht de volgendetoepassingsmogelijkheden:

  • als apart apparaat
  • draadgekoppeld met max. 40 melders
  • draadloos gekoppeld
  • hybride (draadloos en draadgekoppeld).

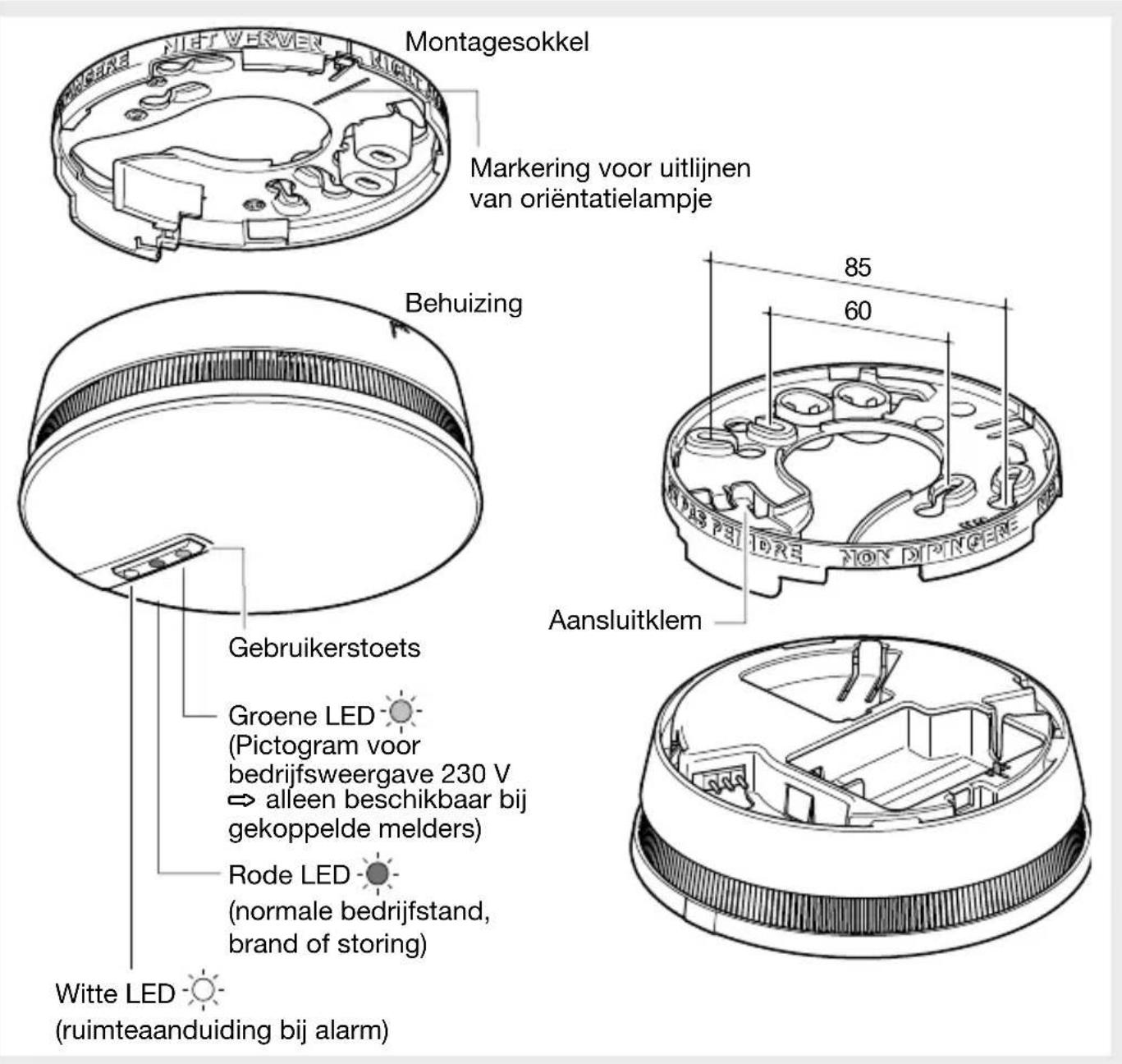

2. Beschrijving

HAGER TG511A - Beschrijving - 1

HAGER TG511A - Beschrijving - 2
A Bevestiging

HAGER TG511A - Beschrijving - 3

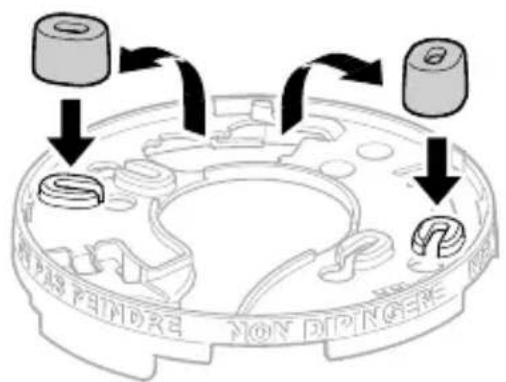

Gebruik van afstandsholders

HAGER TG511A - Beschrijving - 4

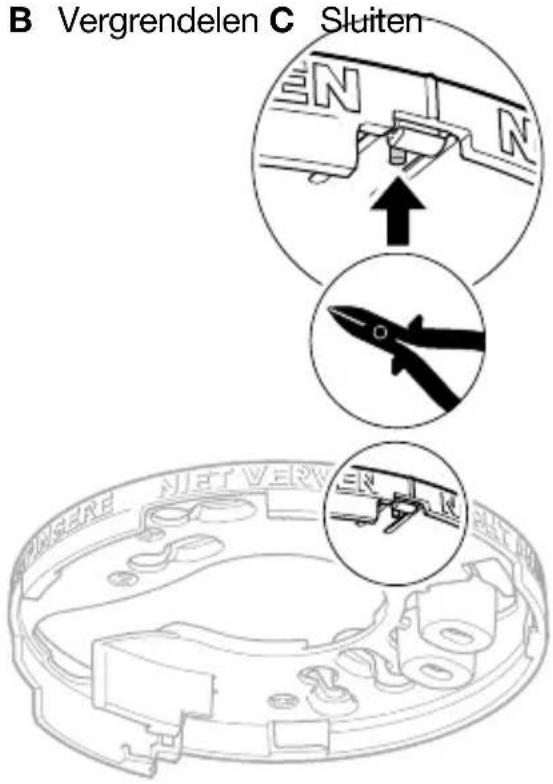

B Vergrendelen C Sluiten

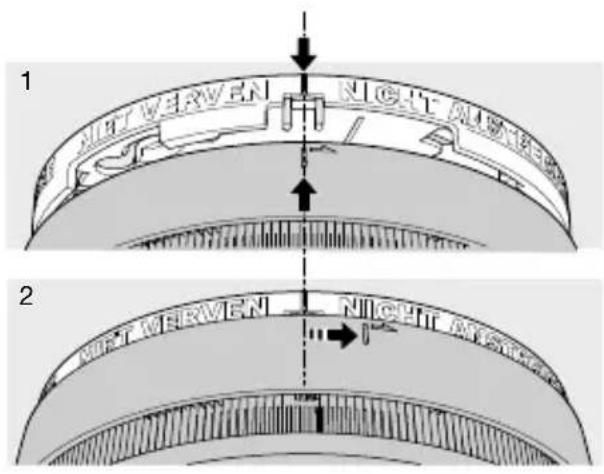

HAGER TG511A - Beschrijving - 5

3. Voeding

Sluit de melder conform aansluitdiagram aan op de 230 V netvoeding (AC). De rode LED knippert gedurende 35 seconden.

LET OP: De inbouw en montage van elektrische apparaten mag uitsluitend door een bevoegde elektricien in overeenstemming met de nationale voorschriften worden uitgevoerd.

Bij correcte netvoeding brandt de groene LED.

OPMERKING: de melder worden in gedactiveerde toestand geleverd om de batterij te sparen. De melder worden automatisch geactiveerd door aansluiting op de verzorgingsspanning van 230 V AC.

LET OP: Als de batterij op het moment van activering nicht voldoende is opgeladen om de juiste
werking bij stroomstoringen te waarborgen, worden dit elke 5 seconden aangegeven door middel
van het knipperen van de rode LED.
Het oplaadproces (tot 1uur) mag nicht worden onderbroken.
Tijdens het opladen is de melder nicht bedrijfsklaar.

4. Montage

Voor Nederland: Gebruik voor het aansluiten de bijgeleverde soepele bedrangingsset. Gebruik voor het階段en uitsluitend een lasklem met veerklemsystem.

4.1 Montage op inbouwdoos

Voor inbouwdozen met een diameter van 60 mm gebruikt u de bevestigingsgaten 60. Voor inbouwdozen met een diameter van 85 mm gebruikt u de bevestigingsgaten 85. Bevestig de sukkel met behulp van geschikte schroeven.

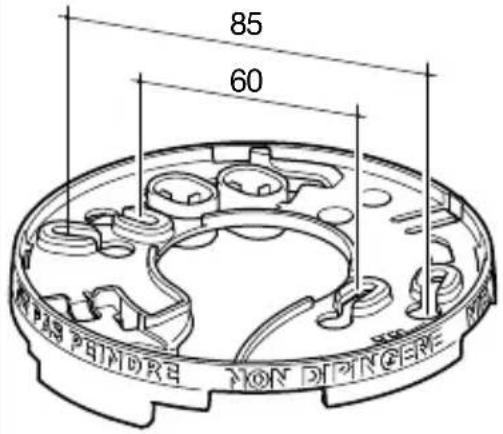

4.2 Opbouwmontage (afbeelding A)

  • Plaats de sokkel op de voorziene plaat
    en markeer met een potlood de stand van de 2 bevestigingsgaten (60 of 85).
    Zie afbeelding.

  • Boor een gat met een boor van 5mm diameter.

  • Bevestig de sokkel met behulp van geschikte pluggen en schroeven.

Voor de kabeldoorvoer aan de oppervlakte moet u de 2 verbindingsstukken verwijderen en ze op de montagesokkel aanbrengen (zie afbeelding A). Plaats de sukkel over de 2 gekozen bevestigingsgaten.

4.3 Optie: verwijdberbeveiliging voor vergrendeling van de melder op de montagesokkel (afbeelding B)

De verwijderbeveiliging is bedoeld om het ongewenst verwijderen van de melder door onbevoegden te verhinderen. Activering: Knip met behulp van een kniptang de borgpen af.

De melder kan nu alleen nog worden geopend met behulp van een platte schroevendraier.

Plaats de 2 pijlen op de montagesokkel en op de melderrecht gegenoverelhaar.Draaiervolgens de melder met de wijzers van de klok mee totdat het einde van de aanslag bereikt is.

De melder kan nicht op de montagesokkel worden gemonteerd als de batterij nicht in het batterijvak zit. Let er op dat de blokkering nicht geforceerd worden bij de montage.

5. Montage van de melder

5.1 Selectie van inbouwlocatie

De melder moet als volgt worden gespositioneerd:

  • in ruimten met brandgevaar (woonkamers met open haard, kinderkamers,uitgebouwde zolders of kelders, enz.)
  • bij voorkeur in het midden aan het plafond
    -uit de buurt van ventilatieopengingen die de rook möglichk zouden+kunnen afvoeren
  • op meer dan 50~cm afstand van obstakels van welke aard dan ook (muur, scheidingswand, balken, enz.)
  • aan elk uiteinde van een gang die langer is dan 10m

Als een horizontale montage aan het plafond Niet möglichk is, moet de melder als volgt worden gemonteerd:

  • op een afstand van meer dan 50~cm van plafonds en hoeken in de kamer
  • UIT de buurt van eventuele elektrische

storsignalen (stroommeter, metalen kast, voorschakelapparaat, enz.)

  • bij montage aan een metalen muur of op holle ruimten, zoals Leidingbuizen: breng de melder aan op een nicht-metalen plaat (hout of kunststof).

De volgende inbouwlocaties要去en worden vermeden:

  • direct op een metalen oppervlak
  • dicht bij (minimale afstand 50 cm) een elektronisch voorschakelapparaat, laagspanningstransformer, Spaarlampen, enz.
  • op zeer stoffigeplaatsen
  • in ruimten waar de temperatuur kan uitkomen boven de +50^ of onder de -10^ , waardoor de werkking van de melder negatief kan worden beinvloed

  • op een afstand van minder dan 1m van verwarmings-, koel- en ventilatieopeningen, aangezien de rook zou+kennen worden afgevoerd

  • op een afstand van minder dan 6 m van een schoorsteen of een houtkachel, aangezien de verbrandingsrook een ongewenst alarm kan doe n afgaan
  • in ruimten waar rook en waterdamp een ongewenst alarm+kunnendoen afgaan
  • in ruimten waar er kans is op condensatie of vocht (badkamers, bijkeukens, enz.)
    boven in de nok van het dak (A-vormig plafond), aangezien zich hier een luchtbel zou kuren vormen die voorkomt dat de rook de melder bereikt
  • als twee draadloze melders zowel draadloos als via een draad zich gekoppeld. Indier nodsig kan dit worden voorkomen door het samenstellen van verschillende, onafhankelijk van elkaar werkende radiogroepen.

5.2 Montage van meertere doorgekoppel demelders

Bij een draadgekoppelde installmentie kuren tot 40 melders aan elkaar worden gekoppeld. Hierdoor worden bij een alarm alle melders in het woonobject tegelijkkertijd geactiveerd.

  1. Verwijder de klemmenstrook na de montage van de sukkel.
  2. Voor Nederland: Gebruik voor het aansluiten de bijgeleverde soepele bedrangingsset. Gebruik voor het階段 uitsluitend een lasklem met veerklemsystem.

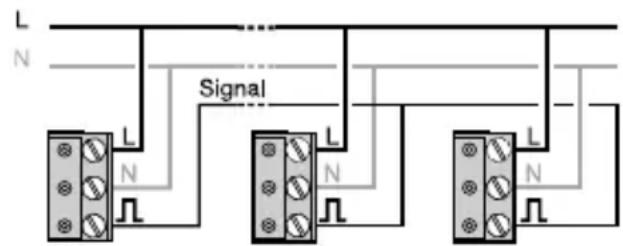

Vervolgens sluit u de bedrading als volgt aan:

HAGER TG511A - Montage van meertere doorgekoppel demelders - 1

Bij gebruik van een draad met een doorsnede van max. 1,5 mm² mag de totale leidinglengte nicht meer dan 400 m bedragen!

  1. Bevestig de klemmenstrook weeer aan de houder.
  2. Steek de melder in de sokkel (zie "Montage").
  3. Voer een testuit (zie "Testen van de melder").

VOORZICHTIG: De inbouw en montage mag uitsluitend door een bevoegde elektricien in overeenstemming met de nationale voorschriften worden UITgevoerd.

LET OP: Bij fouitief aansluiten van de bedrading kan de melder onherstelbaar worden beschadigd.

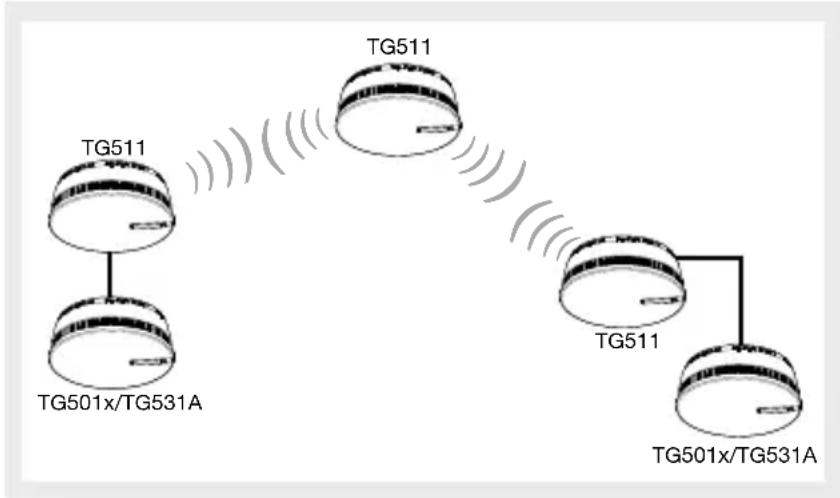

HAGER TG511A - Montagevoorbeeld voor Interlink-toepassing - 1

OPMERKING:

Koppel alleen melders of hittemelders met hetzelfde type voeding aan elkaar!

Bijvoorbeeld: TG510-serie met TG500x/TG530A = Batterij res. TG511-serie met TG501x/ TG531A = 230 V

6. Configuratie

Deprogramming kan op drie manieren plaatsvinden:

  1. Configuratie via de programmeertoets 0 maakt het onderling koppelen van draadloze melders möglichk (afbeelding D).
  2. Configuratie via het KNX-programmeerapparaat TX100B (versie i 2.6.0) maakt het möglichk om de melder op te nemen in het KNX-system. Een uitgebreide beschrijving is te vinden in de bedieningshandleiding die is meegeleverd met het configuratieapparaat. Een toepassingsbeschrijving voor de TX100 is verkrijgbaar bij de fabrikant.
  3. Integratie in ETS (ETS3 i 3.0f, ETS4 i 4.0.2) alsmede configuratie via mediakoppelaar TR131 maakt integratie

van de melder in het KNX-systeem可想而知. Toepassingssoftware STG510/database/

toepassingsbeschrijving verkrijgbaar bij de fabrikant.

U kunt van modus veranderen door op de toets 0,achter op de melder te drukken: bij kort drukken < 3 seconden) wordt de draadloze configuratie gestart en bij lang drukken (>3 seconden) de KNX-configuratie.

De configuratie-LED aan de achterkant en de rode informatatie-LED aan de voorkant geven tegelijkkertijd de huidige modus aan.

6.1 Draadloze configuratie zonder programmeerapparaat

  1. Inleren via de programmeertoets:

  2. Zet de melder in de programmeermodus

door kort op toets 0 te drukken: De programmeer-LED en de rode informatie-LED aan de voorkant knipperen.

  • Plaats de melders weir op hun soskels.

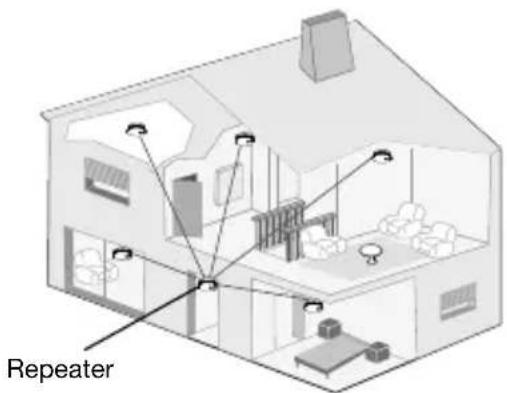

  • Selecteer een "repeater"-melder die centraal in het object is gemonteerd en die zich binnen radioafstand van alle andere melders bevindt (afbeelding E).
  • Druk kort op de gebruikerstoets aan de voorkant van deze melder. De LED's aan de voorkant van de "afhankelijkke" melders staatuit.
  • Markeer deze melder aan de zijkant met behulp van het scheuretiket van het productlabel aan dechterkant als "repeater".
  • Als 60 minutes lang nicht op een toets wordt gedrukt of als kort op de toets O wordt gedrukt, schakelt de melder wee over maar de bedrijfsmodus.

Het inleren is nu voltooid.

  1. Als melders zich in de programmeemodus bevinden (de LED aan de voorkant knippert) of als u een of meer extra melders wilt opnemen in een bestaande radiogroep.

  2. Controller de positie van de "repeater" en verander每一天 eventuel zodanig dat每一天 direct radiocontact heeft met alle overige melders.

  3. Zet de neue melders in de programmeermodus door kort op toets 0 te drukken: De programmeer-LED en de rode informatie-LED aan de voorkant knipperen.

  4. Plaats de nouvelle melders weir op hun sukkek.

  5. Zet de "repeater" in de programmeermodus door kort op toets 0 te drukken: De programmeer-LED en de rode informatie-LED aan de voorkant knipperen.
  6. Plaats de "repeater" weir op+zijn Sokkel.
  7. Druk kort op de gebruikerstoets aan de voorkant van de "repeater". De LED's aan de voorkant van de neue melders.gaatuit.

Alle melders worden aan slechts een groep toegewezen en meldingen van een melder worden doorgestuurd maar alle melders in deze grop.

LET OP: Er is slechts een "repeater" per radiogroep toegestaan.

Als u een tweede, onafhankelijkke radiogroep wilt instellen, kiest u een Niet-toegewezen melder en begint u wee met stap 1.

OPMERKING: Als het inleren meertere keren mistrukt, herstelt u eerst de fabrieksinstallingen voor de melder en herhaalt uervoVGens de configuratie.

LET OP: Voordat een reeds toegewezen melder kan worden toegewezen aan een neue groep,要去en eerst de fabrieksinstellungen worden hersteld voor deze melder.

6.2 Herstellen van fabrieksinstelling

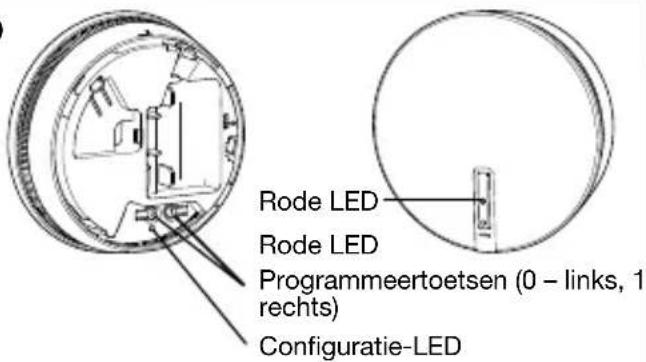

Druk kort op programmeertoets "0" (afbeelding D).

De programmeer-LED en de rode informatatie-LED aan de Voorkant knipperen. Druk nu opprogrammeertoets "0" en houd deze ongeveer 10 seconden lang ingedrukt. Gedurende dezeijd beginnen de LED's na ongeveer 5 seconden snel te knipperen. Als de LED's na nog.ecs 5 seconden uitgaan, is de fabrieksinstelling van de melder hersteld.

De configuratie- en verbindingsinstellungen zijn nu gewist!

OPMERKING: de KNX-configatie worden nicht aangetast. Deze kan alleen met de TX100 of de ETS worden teruggezet.

HAGER TG511A - Herstellen van fabrieksinstelling - 1
D
E

HAGER TG511A - Herstellen van fabrieksinstelling - 2

6.3 Testen van de melder

Bij het uitvoeren van een handmatige test van de melder klinkt een gedempt geluidssignaal. Toch is het verstandig om voor het testen van de melder de mensen de omgeving te waarschuwen en gpaste maatregelen gegen beschadiging van het gehoor te nemen.

Gebruik nooit een naakte vlam om een melder te testen.

6.4 Handmatige test

Houd de gebruikerstoets op de "repeater" (ca. 10 seconden lang) ingedrukt, totdat het geinteggreerde geluidssignaal klinkt. Als u de gebruikerstoets loslaat, gebeurt het volgende:

Melder waarop de test werkuitgevoerdOverige gekoppelde melders (draadloos/bedraad)
Knippert snelKnippert snel
Knippert eenmaal per secondeKnippert eenmaal per seconde
Wordt 1 seconde lang geactiveerd; volume: 73 dB(A) bij afstand van 3 m, gevolgd door pauze van 2 seconden Opmerking, vertraging: · Draad - draadgekoppelde melder ca. 3 sec. · Draad - draadloze melder ca. 3 sec. · Draadloos - draadloze melder ca. 30 sec. · Draadloos - melder via repeater i 30 sec.

Voer.Deze test minstens eenkeerperjaardoor na werkzaamheden aan de melders en in het bijzonder na een lange afwezigheid.

OPMERKING: Dankzij een geintegreerde dampingsmodule worden de meldingen van batterijstoringen onderdrukt gedurende de nuit. Deze worden, als het werklicht worden, naeer dan 10 minuten resp.tot maximaal 12 uur na het optreden van de gebeurtenis vertraagd gemeld.

Na maximaal 10 minuten wordt de test automatisch beeindigd bij de draadloos gestuurde melders.

6.5 Signaling bij rookmelding

Melder waar bij de detectie heeft plaatsegvondenOverige gekoppelde melders (draadloos/bedraad)
Knippert snelGeen weergave
Permanent aanPermanent aan
Wordt geactiveerd; volume: 85 dB(A) bij 3 m afstandWordt in een speciale modulatie geactiveerd; volume: 85 dB(A) bij 3 m afstand Opmerking, vertraging: • Draad - draadgekoppelde melder ca. 3 sec • Draad - draadloze melder ca. 3 sec. • Draadloos - draadloze melder -ca. 30 sec • Draadloos - melder via repeater i 30 sec.

6.6 Tijdelijke deactivering van de melder

De melder kan 15 minuten lang worden gedeactiveerd:

  • preventief bij activiteiten waarbij rook of stof ontstaat (aanvegen van een stoffige ruimte, schoorsteenvegen, enz.), om te voorkomen dat per ongeluk het alarm worden geactiveerd
  • voor het uitschakelen van het alarm bij een detectie. Het geluidssignaalGaatuit (als Niet door andere melders rook wordt gedetecteerd),maar de rode LED blijft knipperen zolang rook wordt gedetecteerd.

In dit geval houdt u de gebruikerstoets ingedrukt tot het eerste geluidssignaal klinkt resp. tot het geinteggreerde geluidssignaaluit gaat. De contro-LED van de melder knippert nu elke 2 seconden.

Door activering van een testalarm kan de tijdelijke deactivering van de melder worden beeindigd (zie "Testen van de melder").

6.7 Deactivering van de melder

De melder kan volledig worden
gedeactiveerd om de batterij te spare bij langere stroomonderbrekingen ten gevolge van renovatiewerkzaamheden of opslaan van de melder. Door aansluiting op de verzorgingsspanning worden het apparaat automatisch opnieuw geactiveerd. U kunt de melder deactiveren door de programmeertoets 1 gedurende ca. 20 seconden ingedrukt te houden.

LET OP: Als een melder volledig is gedeactiveerd, vindt geen signalering plaats en worden geen alarmen doorgegeven door deze melder.

OPMERKING: Wanneer de melder gedurende 15 minutes is gedectiveerd, kan deze geen rook detecteren of alarmen doe afgaan. Alarmen en testalarmen worden verder gesignaleerd door gekoppelde melders. Nadat de 15 minuteen zich verstreten, schakelt de melder automatisch weever overaar de normale bedrijfsmodus. Als bij een gekoppelde montage rook van een brand wordt gedetecteer,要去en alle melders die de rook detecteren (rode contro-LED knippert) wordenuitgeschakeld om het alarm te deactiveren.

7. Storingsmeldingen

7.1 Signaling van een voedingsstoring

Melder die de batterij-resp. netvoedingstoringheeft gedetecteerdOverige draadloosgekoppelde melders(alleen bij direct radiocontact)
Knippert 2 x om de 5 sec.Knippert 1 x om de 5 sec.
2 signalen kort na elkaar met tussenpozenvan 60 sec.1 signal met tussenpozenvan 60 sec.

Als de verzorgingsspanning uitvalt, worden de melder gedurende minimaal 72研究员 van stroom voorzien door de ingebouwde batterij. Als de onderbreking van de spanningsverzorging langer dan 1研究员 duurt, worden een batterij- resp. netvoedingsstoring aangegeven.

Als het geluidssignaal voor het melden van een storing in de verzorgingsspanning zich op een oncegelegen moment voordoet, kut u het 8 eer onderdrukken door op de gebruikerstoets van de melder met de storing te drukken totdat u de eerste pieptoon hoor. Als het Niet om een algemene netvoedingsstoring gaat, moet u direct uw installateur op de hoogte brengen.

7.2 Vuile detectiekop

Melder waarvan de detectiekop vuil is
Knippert 8 x om de 8 sec.
8 signalen kort na elkaar met:tussenpozen van 60 sec.

Als het geluidssignaal voor de foulmelding "Detectiekop vuil" zich op een oncegegen moment voordoet, kut u het 8 eeruitstellen voor een maximale duur van 7ragen door op de gebruikerstoets van de melder met de storing te drukken totdat u de eerste pieptoon hoogt. Stel direct uw installateur op de hoogte.

8. Onderhoud

8.1 Reiniging van de detectiekop

Het rooster van de detectiekop要去 minstens een ker per staat of bij elke fouitmelding op verruiling (stof) worden gecontroleerd. Wij adviseren de melders schoon te makeen met een zachte, pluisvrijde doek. Gebruik geen alcohol of aceton voor de reiniging. Als de fouitmelding "Detectiekop vuil" blijt aanhouden, ondanks de reiniging,要去 u de melder verrangen.

De melders hebben een beperkte levensduur. Zij希望大家 nooit longer dan 10aar worden gebruikt. De melder bevat geen enkel radioactief materiaal; lever afgedankte melders bij de daartoe voorziene inzamelpunten in.

Garantie

24 maanden gegen elke materiaal- of fabricagebout vanaf de productiedatum. In geval van defect要去 het product worden teruggestuurd waar de gebruikelijkke verdeler. De garantie is slechts geldig als de procedure voor het terugsturen van de producten via de installmenter ward nageleefd en als na deskundig onderzoek once kwaliteitst controledienst geen fout vaststelt, die erop wijst dat het product geinstalleerd en/of gebruikt werden op een manier die nicht beantwoordt aan de voorschriften. Eventuele opmerkingen met nadere verklaring van het defect要去en bij het product worden gevoegd.

8.2 Vervangen van batterijen

Vervanging van de ingebouwde NiMH-batterij is Niet möglich. Bij een defect要去 de melder worden verrangen.Voer de melder volgens de voorschriften af.

HAGER TG511A - Vervangen van batterijen - 1

8.3 Bij renovatiewerkzaamheden De melder mag nooit worden gelakt of overschilderd.

Bij eventuele werkzaamheden na de inbouw van de melder moet u deze volledig afdekken met behulp van de meegeleverde geplastificierde bescherming of demonteren en eventeel te deactiveren, zoals eerder beschreiben.

BELANGRIJK: Na uitvoering van de werkzaamheden要去 de melder terugplaatsen en de geplastificierde bescherming verwijdersen resp. de melder activeren.

HAGER TG511A - Bij renovatiewerkzaamheden De melder mag nooit worden gelakt of overschilderd. - 1

De verwijdering van elektrische en elektronische apparaten (toe te passen in landen binnen de Europese Unie en andere landen van Europa die+zijn aangesloten aan een inzamelsystem). Dit symbol op

het product resp. de verpakking geeft aan dat dit apparaat Niet mag worden meegegeven met het nomale huisvuil. Het要去 worden ingeleverd bij een special inzamelpunt voor elektrisch afval. Als u ervoor zorgt dat dit apparaat wordt ingeleverd bij het juiste afvalverwerkingssysteme, levert u een belangrijke bijdrage aan het vermijden van negatieve gevolgen voor het milieu en de gezondheid van uw mede Burgers. Verdere informatie over de recycling van het apparaat kutu opvragen bij uw gemeente, vuilophaaldienst of de winkel waar u het hebt gekocht.

  • Type melder: optische melder
    Gemiddeld gedetecteerd oppervlak: 50m^2
  • Toepassingsgebied: In particuliere woningen of in woonomgevingen
  • Voeding: 230 V AC / 50 Hz - 72aarbatterijvoeding bij stroomuitval door middel van de ingebouwde NiMH-batterij
  • LED's goven toestand van de melder aan:

  • Alarm

  • Storingen (rode controle-LED)
  • 230 V AC spanningsverzorging (groene LED)

  • Witte orientatieverlichting: worden bij detectie van rookontwikkeling geactiveerd

  • Activering geintegreerd geluidssignaal:

  • bij het testen

  • voorplaatsbepaling
  • bij optredende storing
  • bij detectie met 85 dB(A)/3 m

  • Zend-/ontvangstfrequentie:

  • Konnex = 1 kanaal in de 868 MHz-band

  • Interlink = 1 kanaal in de 869 MHz-band

  • Open veld: 300 m
    Draadkoppeling: max. 40 compatibele welders

  • Draadloos koppeling: max. 1 repeater per radiogroep (max. 255 melders)
  • Diameter kabel: max. 1,5 mm²
  • Totale leidinglengte: max. 400m bij 1,5 mm²
    Bedrijfstemperatuur: -10°C tot +55°C
  • Opslagtemperatuur: -10 °C tot 60 °C
  • Beschermingsgraad: IP32
  • Afmetingen (D × H): 125 × 48 mm
    Gewicht: 210g
    Conformnormen:DINEN14604:2005

HAGER TG511A - Bij renovatiewerkzaamheden De melder mag nooit worden gelakt of overschilderd. - 2
1772

11

Wij verklaren, op basis van de hierbij gevoegde conformiteitsverklaring, dat het hierboven beschreiben product beantwoordt aan de fundamentele voorschriften van de Richtlij voor Bouwproducten: 89/106/EEG, gewijzigd bij richtlij 93/68/EEG, conform de Europese norm EN 14604 2005 en de bepalingen van de bijlage

ZA van bezelfde norm. Conformiteitsverklaring

n^ 1772-CPD-110615

Afegeven door KRIWAN Testzentrum GmbH

& Co. KG - Teslastrasse 2

D-74670 Forchtenberg

Handtekening: Norbert Schaaf, Algemeen directeur

HAGER TG511A - Bij renovatiewerkzaamheden De melder mag nooit worden gelakt of overschilderd. - 3

GELIKKVORMIGHEIDSVERKLARING

11

Soort Produkt: Rookmelder · Merk: Hager

Wij verzkränen op once eigenverantwoordelijkheid dat het product waarop deze geleijkvormigheidsverklaring betrekking heeft, beantwoordt aan de fundamentele voorschriften van de volgende richtlijnen:

  • Richtlij betreffende Radioapparatuur en telecommunicatione-eindaparatuur (R&TTE): 99/5/CE
  • Richtlijn betreffende de Laagspanning: 2006/95/CE

Volgens de volgende geharmoniseerde Europese normen:

Productreferentie TG511A
EN 300 220-2 V2.3.1 X
EN 50130-4 (95) + A1 (98) + A2 (2003) X
EN 60950-1 (2001) + Allg. 2004 A11 X
EN 301 489-1 V1.8.1 X
EN 50371 (2002) X
EN 50090-2-2 X

Dit product mag gebruikt worden in de Europese Unie, de EEZ en in Zwitserland.

Eltville-Martinsthal, Handtekening:

op 23/09/11 Norbert Schaaf,

Algemeen directeur

HAGER TG511A - GELIKKVORMIGHEIDSVERKLARING - 1

Opmerking: Wijzigingen van de technische gegevens en ontwerp vanwege product verbete ringen zonder kennisgeving� aan ons voorbehonden.

HAGER TG511A - GELIKKVORMIGHEIDSVERKLARING - 2

HAGER TG511A - GELIKKVORMIGHEIDSVERKLARING - 3

Hager SAS

Handleidingassistent
Powered by Anthropic
Wachten op uw bericht
Productinformatie

Merk : HAGER

Model : TG511A

Categorie : Rookmelder
