Producttype	Warmtedetector voor alarmsysteem Tebis
Merk	Hager
Model	TP312A
Afmetingen (diameter x hoogte)	125 mm x 48 mm
Gewicht	210 g
Voeding	6 V (2 CR2 LiMn 3 V batterijen, 900 mAh)
Detectietype	Temperatuurstijgingssnelheid en vast drempelniveau ~60 °C
Deckingsoppervlak	Ongeveer 30 m²
Alarmgeluidssignaal	>85 dB(A) op 3 m
Testgeluidssignaal	~73 dB(A) op 3 m
Indicatielampjes	Rode LED (alarm, storing) en witte LED (oriëntatie)
Radiofrequentie	868 MHz
Radiobereik (vrij veld)	Ongeveer 300 m
Bedrijfstemperatuur	-10 °C tot +55 °C
Opslagtemperatuur	-10 °C tot +60 °C
Beschermingsgraad	IP32
Verbruik (rust)	Ongeveer 15 µA
Verbruik (zenden)	Ongeveer 30 mA
Maximale levensduur	10 jaar
Batterijtype	CR2 (vervangbaar door gebruiker)
Garantie	24 maanden op materiaal- en fabricagefouten
Normen	EN 54-5, EN 300 220-2, EN 50130-4
Gebruik	Binnen, privé- en woonruimten (DIN 14676)
Onderhoud	Maandelijkse test, niet schilderen, gebruik een afdekking bij renovaties
Afvoer	Bevat geen radioactieve stoffen, recycling via geschikte containers

Veelgestelde vragen - TP312A HAGER

Hoe test ik de warmtedetector TP312A?

Druk minimaal 10 seconden op de testknop tot u het testgeluid hoort. De detector knippert snel en vervolgens elke seconde, en geeft een pieptoon van 1 seconde gevolgd door een pauze. Voer deze test minstens één keer per maand uit.

Wat te doen als de batterij bijna leeg is?

De detector knippert eenmaal per 5 seconden (rode LED) en geeft elke 60 seconden twee snelle piepjes. U heeft nog 30 dagen werking. Vervang de batterij door een nieuwe CR2. Om de waarschuwing 8 uur uit te stellen (max. 7 dagen), drukt u op de testknop tot het eerste geluidssignaal.

Waar installeer ik de warmtedetector?

Installeer hem bij voorkeur in het midden van het plafond, op meer dan 50 cm van obstakels, op een maximale hoogte van 4,5 m. Vermijd keukens (damp), badkamers (condensatie), stoffige garages, op minder dan 1 m van ventilatie en op minder dan 6 m van warme luchtuitlaten.

Kan het alarm tijdelijk worden uitgeschakeld?

Ja, om een vals alarm te voorkomen (bv. verbouwingen). Druk op de bedieningsknop tot het eerste geluidssignaal. De detector wordt gedurende 15 minuten uitgeschakeld en knippert elke 2 seconden. Hij wordt na deze periode automatisch geactiveerd of na een handmatige test.

Hoe vervang ik de batterij van de detector?

Draai de detector tegen de klok in om hem van de basis te verwijderen. Vervang de oude batterij door een nieuwe CR2. Plaats de detector terug op de basis en voer een test uit. Als de vergrendeling is geactiveerd, gebruik dan een platte schroevendraaier in de uitsparing.

Wat is het verschil tussen een warmtedetector en een rookmelder?

De warmtedetector TP312A reageert op een snelle temperatuurstijging of een vast drempelniveau van 60 °C, in tegenstelling tot de optische rookmelder. Hij is ontworpen voor ruimtes waar rook vaak voorkomt (keuken, badkamer) en mag niet worden getest met een spuitbus.

Wat te doen bij technische storing?

Als de rode LED 8 keer knippert elke 8 seconden en er elke 58 seconden 8 snelle piepjes klinken, neem dan onmiddellijk contact op met uw installateur. De detector blijft in bedrijf maar vereist een controle.

Wat is het bereik van de detector met de centrale?

Het vrije veldbereik is ongeveer 300 meter bij 868 MHz. Tot 40 rookmelders TG500 kunnen via een J-Y(St)Y-kabel worden bedraad.

Kan de warmtedetector worden geverfd?

Nee, schilder de detector nooit. Bedek hem tijdens renovatiewerkzaamheden volledig met de meegeleverde plastic beschermkap en verwijder deze na de werkzaamheden.

Wat is de levensduur van de detector?

De maximale levensduur is 10 jaar. Vervang de detector na deze periode. Hij bevat geen radioactieve stoffen en moet worden afgevoerd in een container voor elektronisch afval.

GEBRUIKSAANWIJZING TP312A HAGER

p. 28 Radiobestuurde warmtedetector

TP312A TP RF 230V~ tebis KNX 5085031202

5085031202

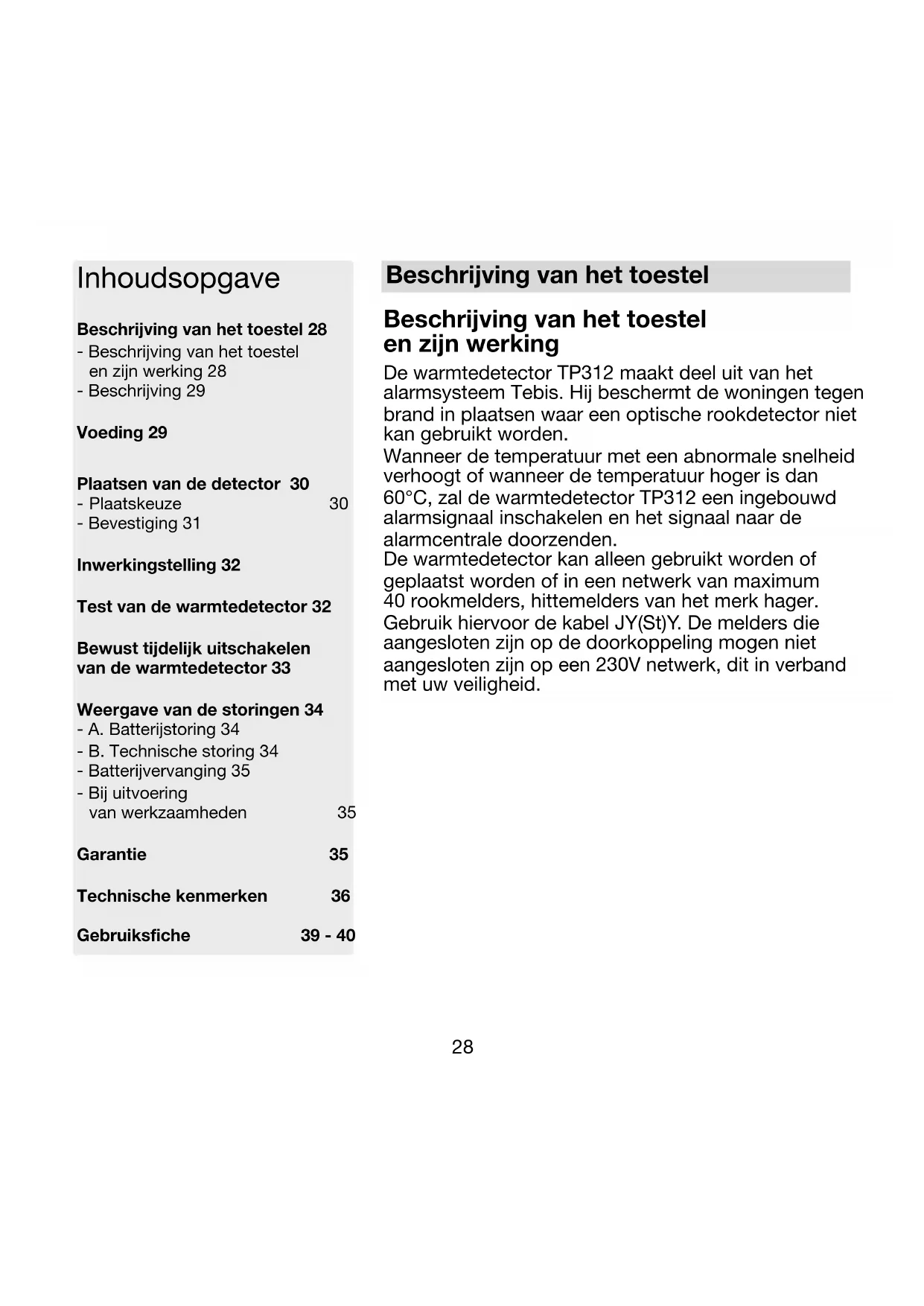

Inhaltsverzeichnis

Beschrijving van het toestel 28

- Beschrijving van het toestel en zijn werking 28

- Beschrijving 29

Voeding 29

Plaatsen van de detector 30

- Plaatskeuze 30

- Bevestiging 31

Inwerkingstelling 32

Test van de warmtedetector 32

Bewust tijdelijk uitschakelen van de warmtedetector 33

Weergave van de storingen 34

- A. Batterijstoring 34

- Batterijvervanging 35

- Bij uitvoering van werkzaamheden 35

Garantie 35

Gebruiksfiche 39 - 40

Beschrijving van het toestel

Beschrijving van het toestel en zijn werking

De warmtedetector TP312 maakt deel uit van het alarmsysteem Tebis. Hij beschermt de woningen tegen brand in plaatsen waar een optische rookdetector niet kan gebruikt worden.

Wanneer de temperatuur met een abnormale snelheid verhoogt of wanneer de temperatuur hoger is dan 60°C, zal de warmtedetector TP312 een ingebouwd alarmsignaal inschakelen en het signaal naar de alarmcentrale doorzenden.

De warmtedetector kan alleen gebruikt worden of geplaatst worden of in een netwerk van maximum 40 rookmelders, hittemelders van het merk hager. Gebruik hiervoor de kabel JY(St)Y. De melders die aangesloten zijn op de doorkoppeling mogen niet aangesloten zijn op een 230V netwerk, dit in verband met uw veiligheid.

Beschrijving

Montageplaat 85 60 Testtoets (in het midden indrukken) Bevestigingssokkel Programmeringstoets 0 Behuizing Rood controlelampje (brandalarm en storingen) Wit controlelampje (noodverlichting bij warmtedetectie)

Voeding

Sluit de batterij aan. Het rode controlelampje knippert snel gedurende 15 sec., vervolgens 1 keer om de 10 sec. om een normale werking van de detector weer te geven.

Plaatsen van de warmtedetector

Opmerking: Alvorens de warmtedetector te bevestigen, verifieer of het bijgeleverde bevestigingsmateriaal geschikt is voor het plafondtype (bijvoorbeeld: een hol plafond, een plafond in hout of beton, enz...).

Plaatskeuze

Plaats de warmtedetector:

• In lokalen die onderhevig kunnen zijn aan snel evoluerende brand.
• In lokalen met moeilijke omgevingsomstandigheden, zoals bijvoorbeeld een keuken (kookdampen), een badkamer (condensatie), een garage (rookvorming) of onbewoonde ruimten met veel stof.
• Bijvoorkeur in het midden van het plafond met een maximale bevestigingshoogte van 4,5 m.
• Op meer dan 50 cm afstand van elk obstakel (muur, wand, balk...).
• Lees voor een juiste plaatsing de voorschriften in het bouwbesluit en normering.

Indien de detector onmogelijk horizontaal op het plafond kan bevestigd worden, plaats hem volgens de voorschriften die gelden voor montage op schuine dakhellingen. Deze voorschriften en tabellen zijn te lezen in de normen en bouwbesluiten:

• Verwijderd van eventuele elektrische storingsbronnen (spaarlampen, TL lampen...).
• In geval van een bevestiging op een metalen wand: plaats tussen de wand en de detector een niet-magnetisch vulstuk (hout of plastic).

Plaats de warmtedetector niet:

• In een ruimte waar de frequente verhoging van de natuurlijke temperatuur op een te snelle manier, ongewenste alarminschakelingen zou kunnen veroorzaken (bijvoorbeeld: fel zonlicht).
• Als enige detector in plaatsen waar men personen moet beveiligen tegen rook of gas (slaapkamers, kinderkamers, enz...)
• Dichtbij TL-buizen, spaarlampen en laagspanningtransformators
• In een lokaal waar de temperatuur onder -10 °C of boven +55 °C zou kunnen gaan, wat een slechte werking van de detector zou meebrengen.
• Op minder dan 1 m afstand van ventilatie-of koelingsroosters, aangezien die de temperatuursmeting zouden kunnen beïnvloeden.
• Op minder dan 6 m afstand van verwarmingsroosters aangezien die een ongewenste inschakeling van de detector zouden kunnen veroorzaken.
• Op het hoogste punt van een spitsboogplafond (A-vormig), aangezien een luchtzak zich daar zou kunnen vormen, waardoor de hoge temperatuur de detector niet zou kunnen bereiken.

Bevestiging

Bevestiging op een inbouwdoos

Voor de inbouwdozen met diameter 60mm, gebruik de bevestigingspunten met merkteken 60. Voor de inbouwdozen met diameter 85mm, gebruik de bevestigingspunten met merkteken 85. Bevestig de sokkel met behulp van aangepaste schroeven.

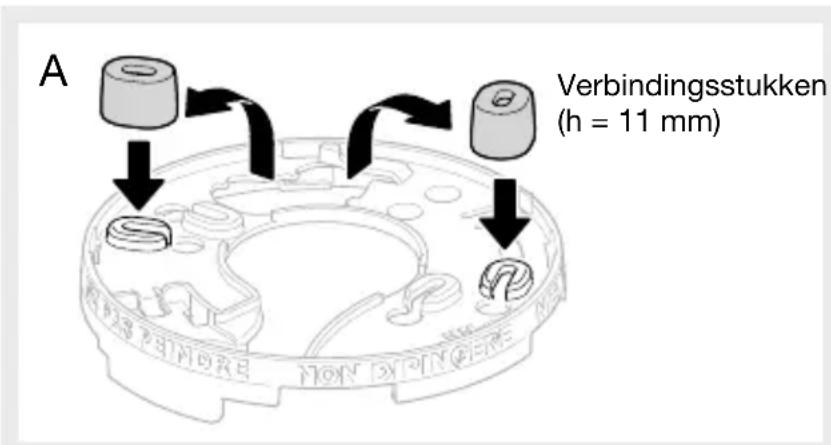

Uitspringende bevestiging (Fig. A)

• Plaats de sokkel op de voorziene plaats en markeer met een potlood de stand van de 2 bevestigingspunten (merkteken 60 of merkteken 85)
• Boor een gat met een boor van 5 mm diameter.
• Bevestig de sokkel met behulp van aangepaste pluggen en schroeven.

Om een uitspringende kabelingang mogelijk te maken, dient u de 2 verbindingsstukken los te maken en ze tussen het plafond en de sokkel over de 2 gekozen bevestigingspunten te plaatsen.

Optionele vergrendeling van de detector op een bevestigingssokkel (Fig. B)

De optionele vergrendeling is bedoeld om het ongewenst verwijderen van de detector door onbevoegden te verhinderen. Knip met behulp van een kniptang de vergrendelingspen af.

De detector kan nu alleen nog geopend worden met behulp van een platte schroevendraaier.

Plaats de 2 pijltjes op de sokkel en de detector recht tegenover elkaar en draai dan de detector in uur-wijzerszin vast.

De detector kan niet op de sokkel vergrendeld worden indien de batterij niet in het batterijvakje zit. Niet forceren.

A Verbindingsstukken (h = 11 mm)

B N N ↑ ↓

Inwerkingstelling

Om de detector in werking te stellen, ga als volgt te werk:

1. Sluit het batterijblok aan.
2. Zoek op de centrale de optie "Melder Lernen" (de detector programmeren).
3. Druk op de programmeringstoets 0.
4. Nadat de centrale de detector heeft opgenomen, plaats de detector op zijn sokkel.
5. Beëindig de detectorprogrammering op de centrale.
6. Bepaal de andere parameters met behulp van de detectoropties.

Voer vervolgens een test door.

Van zodra deze werkingstest is doorgevoerd, is de inwerkingstelling afgelopen.

Test van de warmtedetector

Deze warmtedetector is herkenbaar dankzij de witte spleten van de detectiekop. In tegenstelling tot de rookdetector, kan men geen spuitbus gebruiken om de goede werking van de warmtedetector te verifiëren.

Hoewel het alarmsignaal tijdens de manuele test van de warmtedetector gedempt is, raden we u aan op voorhand de buren te verwittigen en de nodige voorzorgen te nemen om gehoorstoornissen te vermijden.

Detectortest

Druk gedurende meer dan 10 sec. op de testtoets tot het testalarmsignaal in werking treedt.

Zolang men de testtoets ingedrukt houdt, zal de detector het volgende veroorzaken:

Gebruik nooit een open vlam of hitte bronnen om de warm-tedetector te testen.

	Warmtedetector waarop de test wordt doorgevoerd
	Knippert snel
	Knippert om de seconde
	Alarmsignaal gedurende 1 sec (73 dB(A) op 3m) gevolgd door 1 sec. pauze

Voer deze test minstens één keer per maand door en in het bijzonder na een lange afwezigheid.

De warmtedetector die een temperatuursstijging detecteert, zal als volgt reageren:

Warmtedetector die de temperatuursstijging detecteert

	Knippert snel
	Inschakeling van een noodverlichting
	Continue inschakeling van een ingebouwd gemo- duleerd alarmsignaal (85dB(A) op 3 m)

Bewust tijdelijk uitschakelen van de warmtedetector

Het is mogelijk de detector gedurende 15 minuten uit te schakelen:

• om ongewenste alarminschakelingen te vermijden tijdens activiteiten (bijvoorbeeld werkzaamheden) die een abnormale warmte zouden kunnen voortbrengen (snelle temperatuursstijging of een omgevingstemperatuur hoger dan 60°C )
• om het alarm stop te zetten in geval van detectie van niet gevaarlijke warmte (bijv. fel zonlicht).

Om de detector dus tijdelijk uit te schakelen, dient u op de testtoets te drukken tot aan de eerste bip of tot de detector zijn ingebouwd alarmsignaal stopzet. Het lampje voor de weergave van de detectorstatus knippert dan om de 2 seconden.

Tijdens deze periode van 15 min. zal de detector geen enkele abnormale warmte kunnen detecteren, en zelf geen alarmsignaal kunnen geven.

Na deze periode van 15 min. of na een manuele test (testknop meer dan 10 sec. ingedrukt) is de detector opnieuw operationeel en zal het rode lampje voor de weergave van de detectorstatus om de 10 sec. knipperen.

Weergave van de storingen

A. Batterijstoring:

	Knippert 1 keer om de 5 sec.(rood lampje)
	2 snelle bips om de 60 sec.

Na de eerste indicatie van een batterijstoring, zal de detector nog 30 dagen normaal functioneren. Het is aanbevolen de batterij zo snel mogelijk te vervangen.

Indien het geluidssignaal voor de weergave van een batterijstoring zich voordoet op een ongelegen moment, dan kunt u dit signaal 8 uur uitstellen door op de testtoets te drukken tot aan de eerste bip. Deze manipulatie is slechts gedurende 7 dagen mogelijk. U dient dan ook tijdens deze periode uw installateur te raadplegen.

Dankzij een lichtgevoelige cel kan in het donker de weergave van een batterijstoring of een technische storing gedurende 12 uur uitgesteld worden. Dit heeft totaal geen invloed op de functies van de warmtedetector!

De warmtedetectors mogen nooit langer dan 10 jaar worden gebruikt.

De warmtedetector bevat geen enkel radioactief materiaal.

Deponeer afgedankte warmtedetectors in de daarvoor voorziene inzamelpunten.

Batterijvervanging

A. Indien de optionele opening van de detector niet vergrendeld is:

• Maak de detector los van zijn sokkel door hem tegen de wijzers van de klok in te doen draaien tot u een klik hoort.
• Vervang de lege batterij.
• Vergrendel de detector terug op zijn sokkel
• Voer een test door (zie "Test van de warmtedetector")

B. Indien de optionele opening van de detector vergrendeld is (Fig. B):

• Duw met een platte schroevendraaier in de uitsparing.
• Ga vervolgens tewerk zoals aangeduid in punt A.

Vervang de batterij door een gelijkaardige batterij.

Gelieve de lege batterij in de daarvoor voorziene recycleercontainers te werpen.

Bij uitvoering van werkzaamheden

De warmtedetector mag niet overschilderd worden.

Bij eventuele werkzaamheden na de installatie van de detector, moet u de detector volledig afdekken met behulp van de bijgeleverde plastic bescherming. Vergeet niet de plastic bescherming te verwijderen na de uitvoering van de werkzaamheden.

Conform de norm DIN 14676 mogen deze detectors enkel in privé-vertrekken of residen- ties gebruikt worden. Conform de norm DIN 14675 zijn ze niet geschikt voor een gebruik in openbare gebouwen.

Garantie

24 maanden tegen elke materiaal- of fabricagefout vanaf de productiedatum. In geval van een defect, moet het product teruggestuurd worden naar de gebruikelijke verdeler. De garantie is slechts geldig indien de procedure van het terugsturen van de producten via de installateur en de verdeler werd nageleefd en indien, na deskundig onderzoek, onze kwaliteitscontroledienst geen fout heeft vastgesteld die erop wijst dat het product geïnstalleerd en/of gebruikt werd op een manier die niet beantwoordt aan de voorschriften. Eventuele opmerkingen met nadere verklaring van het defect moeten bij het product worden gevoegd.

- Detectietype: warmtedetector gevoelig aan:

- de snelheid van de temperatuursstijging

- het bereik van een temperatuurswaarde van ongeveer 60 °C

• Gemiddeld detectiebereik: 30 m ^2

- Gebruik: binnenshuis

• Voeding: 6 V (2x3 V) – 900 mAh LiMn/CR2

- Batterijlevensduur: ongeveer 3 jaar bij normaal gebruik

- Rood controlelampje (laser klasse 1) voor de weergave van:

- de detectorstatus

- de alarminschakelingen

- Wit controlelampje (laser klasse 1): noodverlichting in geval van detectie

- Ingebouwd alarmsignaal in geval van detectie: >85 dB op 3m

- Ingebouwd alarmsignaal:

- tijdens een test

- statusweergave

- weergave van een technische storing: >73 dB op 3m

- Verzendings- en ontvangstfrequentie: 868,3 MHz

- bereik (zonder obstakel): ongeveer 300 m

- elektrisch verbruik (rusttoestand): ongeveer 15 mA

- Elektrisch verbruik (verzending/ontvangst): 30mA

- Werkingstemperatuur: -10 °C tot +55 °C

- Opslagtemperatuur: -10 °C tot +60 °C

- Werkingscyclus van de zender: 0,1%

- Klasse van de ontvanger: 2

De warmtedetector zal een alarm veroorzaken:

- indien de temperatuur ligt tussen de waarden van onderstaande tabel: (detector van de klasse A2, reactietijd volgens de norm EN 54-5 hoofdstuk 4.2)

Statische minimumtemperatuur voor reactie	54 °C
Statische maximumtemperatuur voor reactie	70 °C

of

- in functie van de snelheid van de temperatuursstijging: (detector van de klasse A2, volgens de norm EN 54-5 hoofdstuk 5.4.3)

Snelheid van de Lage grenswaarden Hoge grenswaarden temperatuursstijging voor reactietijd voor reactietijd
°C per minuut Minuut (minimum) Minuut (maximum)
1 29:00 46:00
3 7:13 16:00
5 4:09 10:00
10 2:00 5:30
20 1:00 3:13
30 0:40 2:25

Voorbeelden:

• indien de temperatuur per minuut verhoogt met 1°C, dan zal de warmtedetector geen alarm inschakelen vóór de 29 minuten. Het alarm zal pas ingeschakeld worden op een moment gelegen tussen 29 minuten en 46 minuten.
• indien de temperatuur per minuut verhoogt met 30°C, dan zal de warmtedetector geen alarm inschakelen vóór de 40 seconden. Het alarm zal ingeschakeld worden op een moment gelegen tussen 40 seconden en 2 min.25.

GELIJKVORMIGHEIDSVERKLARING

Soort product: Warmtdetector

Merk: Hager

Wij verklaren op onze eigen verantwoordelijkheid dat de producten waarop deze verklaring betrekking heeft, gelijkvormig zijn aan de fundamentele eisen van de volgende richtlijnen:

- Richtlijn betreffende Radioapparatuur en telecommunicatie-eindapparatuur (R&TTE): 99/5/CE

- Richtlijn betreffende de Laagspanning: 2006/95/CE

• Richtlijn ROHS: 2002/95/CE

volgens de volgende geharmoniseerde Europese Normen

Productreferentie TP312A
EN 300 220-2 V2.1.2 X
EN 50130-4 (95) + A1 (98) + A2 (2002) X
EN 55022 & 55024
EN 60950 (2006) X

Dit product kan in Europa, de EEZ en in Zwitserland gebruikt worden.

Hofheim-Wallau, le 04/09/08 Handtekening:

Norbert Schaaf

Algemeen directeur

Bruikbaar in heel Europa 0682

Dit toestel respecteert de basisvoorwaarden en de daarop volgende aanbevelingen van de richtlijn 1999/5/CE www.hager.com

Niet-contractueel document onderworpen aan wijzigingen zonder voorafgaande kennisgeving.

Hoe reageren in geval van brand ?

Blijf rustig

1. Signaleer de brand

Waarschuw de brandweer WIE telefoneert?

WAT brandt er?

WAAR brandt het?

2. Breng in zekerheid

alle personen die in gevaar zijn.

Sluit de deuren

Volg de aangeduide vluch-troutes

Gebruik niet de lift

Respecteer de instructies

3. Probeer de brand te doven

Gebruik een brandblusapparaat

Samenvatting van de reacties en signalen van uw detector

Normale werking

Warmtedetector die de temperatuursstijging detecteert

Knippert snel

Inschakeling van een noodverlichting

Continue inschakeling van een ingebouwd gemoduleerd alarmsignaal (85dB(A) op 3 m)

(1) Het alarmsignaal zal actief blijven zolang er een abnormale temperatuursstijging wordt gedetecteerd.

Test van de warmtedetector (2)

Warmtedetector waarop de test wordt doorgevoerd

Knippert snel

Inschakeling van een noodverlichting om de seconde

Alarmsignaal gedurende 1 sec (73 dB(A) op 3m) gevolgd door 1 sec. pauze

(2) Reacties die veroorzaakt worden wanneer er langer dan 10 sec. op de testtoets wordt gedrukt en die voortduren tot deze toets wordt losgelaten.

Bewust belemmeren van de warmtedetector

Het is mogelijk de detector gedurende 15 minuten uit te schakelen:

- om ongewenste alarminschakelingen te vermijden tijdens activiteiten (bijvoorbeeld werkzaamheden) die een abnormale warmte zouden kunnen voortbrengen (snelle temperatuursstijging of een omgevingstemperatuur hoger dan 60°C)

- om het alarm stop te zetten in geval van detectie van niet gevaarlijke warmte (bijv. fel zonlicht) Om de detector dus te belemmeren, dient u op de testtoets te drukken tot aan de eerste bip of tot de detector zijn ingebouwd alarmsignaal stopzet. Het lampje voor de weergave van de detectorstatus knippert dan om de 2 seconden.

Tijdens deze periode van 15 min. zal de detector geen enkele abnormale warmte kunnen detecteren, noch een alarmsignaal kunnen doen inschakelen.

Na deze periode van 15 min. of na de manuele test is de detector opnieuw operationeel en zal het rode lampje voor de weergave van de detectorstatus om de 10 sec. knipperen.

Weergave van de storingen

Weergave van een batterijstoring

	Knippert 1 keer om de 5 sec.(rood lampje)
	2 snelle bips om de 60 sec.

Weergave van een technische storing

	Knippert 8 keer om de 8 sec.(rood lampje)
	8 snelle bips om de 58 sec.

Indien het geluidssignaal voor de weergave van een batterijstoring of een technische storing zich voordoet op een ongelegen moment, dan kunt u dit signaal 8 uur uitstellen door op de testtoets te drukken tot aan de eerste bip. Deze manipulatie is slechts gedurende 7 dagen mogelijk. U dient dan ook tijdens deze periode uw installateur te raadplegen.

Dankzij een lichtgevoelige cel kan in het donker de weergave van een batterijstoring of een technische storing gedurende 12 uur uitgesteld worden. Dit heeft totaal geen invloed op de functies van de warmtedetector!
