| Type de produit | Détecteur de chaleur pour système d'alarme Tebis |
| Marque | Hager |
| Modèle | TP312A |
| Dimensions (diamètre x hauteur) | 125 mm x 48 mm |
| Poids | 210 g |
| Alimentation | 6 V (2 piles CR2 LiMn 3 V, 900 mAh) |
| Type de détection | Vitesse d'élévation de température et seuil fixe ~60 °C |
| Surface de couverture | Environ 30 m² |
| Signal sonore d'alarme | >85 dB(A) à 3 m |
| Signal sonore de test | ~73 dB(A) à 3 m |
| Indicateurs lumineux | LED rouge (alarme, défaut) et LED blanche (orientation) |
| Fréquence radio | 868 MHz |
| Portée radio (champ libre) | Environ 300 m |
| Température de fonctionnement | -10 °C à +55 °C |
| Température de stockage | -10 °C à +60 °C |
| Indice de protection | IP32 |
| Consommation (repos) | Environ 15 µA |
| Consommation (émission) | Environ 30 mA |
| Durée de vie maximale | 10 ans |
| Type de pile | CR2 (remplaçable par l'utilisateur) |
| Garantie | 24 mois contre défauts de matériel et de fabrication |
| Normes | EN 54-5, EN 300 220-2, EN 50130-4 |
| Utilisation | Intérieur, zones privées et d'habitation (DIN 14676) |
| Entretien | Test mensuel, ne pas peindre, utiliser un cache lors des rénovations |
| Mise au rebut | Ne contient pas de matières radioactives, recyclage via conteneurs adaptés |
FOIRE AUX QUESTIONS - TP312A HAGER
Questions des utilisateurs sur TP312A HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de fumée au format PDF gratuitement ! Retrouvez votre notice TP312A - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TP312A de la marque HAGER.
MODE D'EMPLOI TP312A HAGER

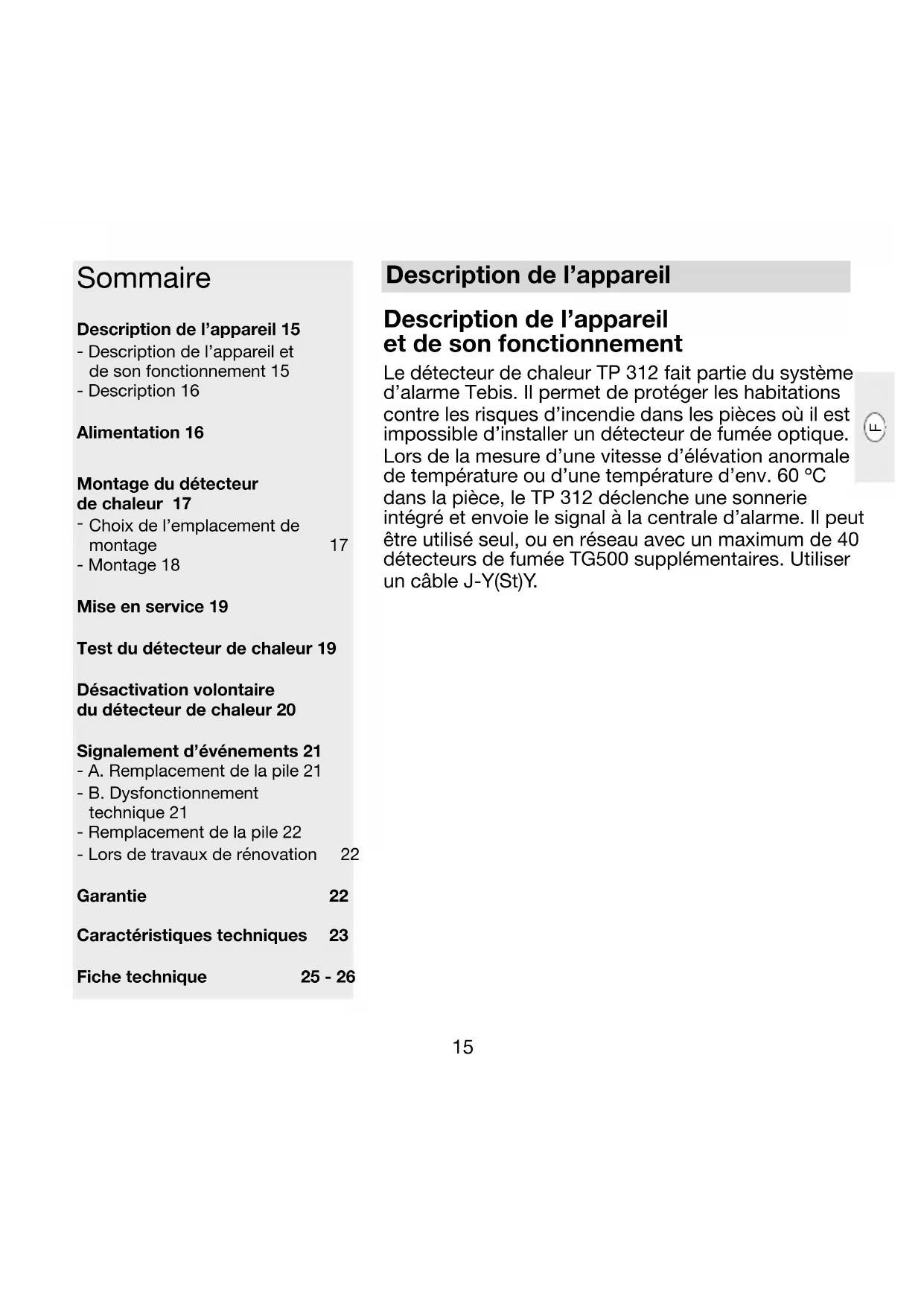

FR Guide d'installation
p. 15 Détecteur de chaleur radio
NL Installatiegids
Description de l'appareil 15
- Description de l'appareil et de son fonctionnement 15
- Description 16
Alimentation 16
Montage du détecteur de chaleur 17
- Choix de l'emplacement de montage 17
- Montage 18
Mise en service 19
Test du détecteur de chaleur 19
Désactivation volontaire du détecteur de chaleur 20
Signalement d'événements 21
- A. Remplacement de la pile 21
- B. Dysfonctionnement technique 21
- Remplacement de la pile 22
- Lors de travaux de rénovation 22
Garantie 22
Caractéristiques techniques 23
Fiche technique 25 - 26
Description de l'appareil
Description de l'appareil et de son fonctionnement
Le détecteur de chaleur TP 312 fait partie du système d'alarme Tebis. Il permet de protéger les habitations contre les risques d'incendie dans les pièces où il est impossible d'installer un détecteur de fumée optique. Lors de la mesure d'une vitesse d'élévation anormale de température ou d'une température d'env. 60 °C dans la pièce, le TP 312 déclenche une sonnerie intégré et envoie le signal à la centrale d'alarme. Il peut être utilisé seul, ou en réseau avec un maximum de 40 détecteurs de fumée TG500 supplémentaires. Utiliser un câble J-Y(St)Y.

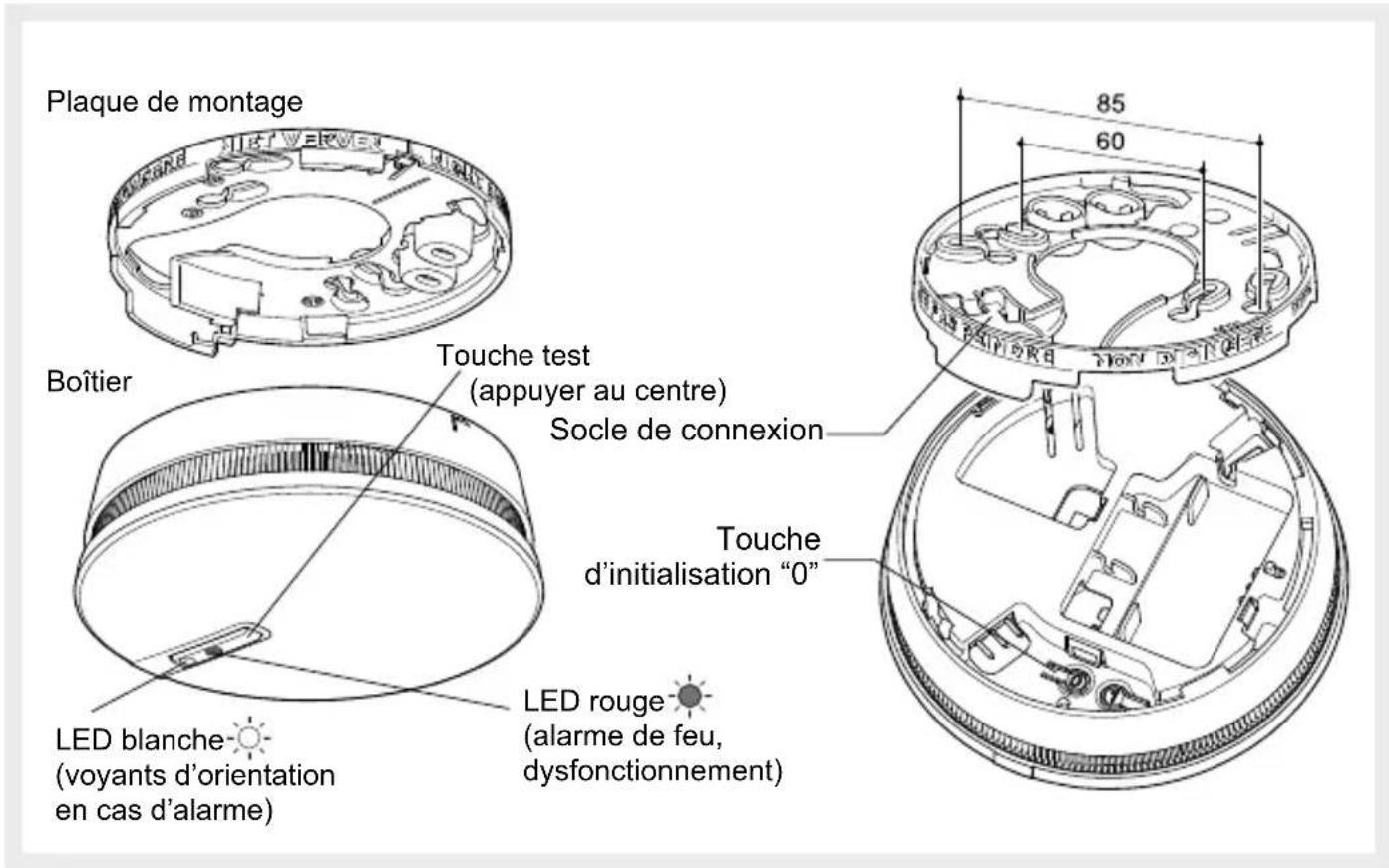

Description
Insérer la pile. Le témoin rouge clignote 15 secondes puis une fois toutes les 10 secondes pour signaler le fonctionnement normal du détecteur.
Montage du détecteur de chaleur de système
Remarque : contrôler avant le montage si le matériel de montage fourni convient au type de construction du toit (par exemple toit en bois, en béton, creux, etc.).
Choix de l'emplacement de montage
Placer le détecteur de chaleur de la manière suivante :
- Dans des pièces avec risque de feu se propageant rapidement
- Dans des pièces qui présentent des conditions d'utilisation défavorables pour les détecteurs de fumée, telles que les cuisines (vapeur de cuisson), salles de bain (condensation), garages et autres pièces très poussiéreuses
- De préférence au centre du plafond avec une hauteur maximale de montage de 4,5 m
- A plus de 50 cm de tout type d'obstacle (paroi, cloison, poutre, etc.)
- Dans des couloirs de plus de 10 m de long, mettre un détecteur à chaque extrémité.
S'il n'est pas possible d'installer le détecteur horizontalement au plafond, l'installer de la manière suivante :
- A plus de 50 cm des plafonds et angles de la pièce
- A l'écart de tout signal électrique parasite (compteur électrique, armoire métallique, ballast électronique, etc.)
- En cas de montage sur une paroi métallique : placer une plaque non métallique (bois ou plastique) entre la paroi et le détecteur.
Eviter les emplacements de montage suivant :
- Dans des pièces où des hausses de température soudaines, fréquentes ou élevées sont à prévoir (par exemple des pièces avec rayonnement direct du soleil soudain), car elles risquent d'entraîner un déclenchement inutile du détecteur.
- Comme seul détecteur dans des pièces où une protection contre la propagation de gaz ou de fumée est nécessaire (chambre à coucher, chambre d'enfants, etc.)
- A proximité de tubes fluorescents, lampes à économie d'énergie et transformateurs basse tension
- Dans des pièces où la température peut descentre sous - 10 °C ou monter au-dessus de 55 °C ; ces températures peuvent nuire au bon fonctionnement du détecteur
- A moins d'1 m de sorties de ventilation ou de climatiseurs, qui peuvent fausser la mesure de la température.
- A moins de 6 m des sorties d'air chaud, qui pourraient entraîner un déclenchement inutile du détecteur.
- Au point le plus haut de toits en ogive (toits en forme de A), car il peut s'y former une bulle d'air empêchant une température élevée d'atteindre le détecteur.
Montage
Fixation sur boîte d'encastrement
Pour des boîtes d'encastrement de ∅ 60 mm, utiliser les trous de fixation repérés 60. Pour des boîtes d'encastrement de ∅ 85 mm, utiliser les trous de fixations repérés 85. Fixer le socle à l'aide de vis appropriées.
Fixation en saillie (Fig. A)
- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation (repérés 60 ou 85).
- Percer à l'aide d'un foret de ∅ 5 mm.
- Fixer le socle à l'aide de chevilles et de vis appropriées.
Pour permettre l'entrée de câbles en saillie, détacher les 2 entretoises de fixation et les intercaler entre le plafond et le socle en coiffant les 2 trous de fixation choisis.

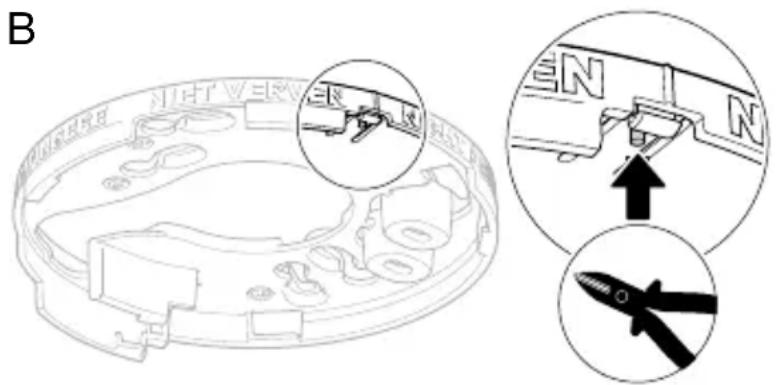

Verrouillage optionnel du détecteur sur le socle de fixation (Fig. B)
Le verrouillage optionnel est conçu pour décourager a dépose non autorisée du détecteur. A l'aide d'une pince coupante, couper le téton de verrouillage.
L'ouverture ne sera désormais possible qu'à l'aide d'un tournevis à lame plate.
Aligner les 2 flèches de repérage présentes sur le socle et les détecteurs puis verrouiller le en tournant dans le sens des aiguilles d'une montre.
Le détecteur ne peut pas être ver- rouillé sur son socle si la pile n'est pas dans son logement. Ne pas forcer.
A
Ecarteurs amo- vibles (h = 11 mm)
Effectuer les opérations suivantes pour la mise en service :
- Raccorder le bloc de batterie.
- Appeler sur la centrale l'option « Melder Lernen » (Initialiser le détecteur).
- Appuyer sur le bouton d'initialisation 0.
- Après l'enregistrement par la centrale, installer le détecteur sur son socle.
- Terminer l'initialisation du détecteur sur la centrale.
- Définir les autres paramètres à l'aide des options d'édition de détecteur.
Procéder ensuite à un test du détecteur.
Une fois le test de fonctionnement réalisé, la mise en service est terminée.
Tester le détecteur de chaleur
Le détecteur de chaleur est reconnaissable à ses lamelles blanches.
Il n'est pas possible de tester le fonctionnement d'un détecteur de chaleur à l'aide d'une bombe aérosol comme pour un détecteur de fumée.
Lors d'un test manuel du détecteur de chaleur, un signal sonore atténué retentit ; il est toutefois recommandé de prévenir les voisins et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs.
Ne jamais utiliser une flamme ou autre pour tester le détecteur de chaleur.
Test du détecteur
Appuyer sur la touche test pendant plus de 10 s, jusqu'à ce que le signal sonore de test retentisse.
Jusqu'au relâchement de la touche test, le détecteur de chaleur présente le comportement suivant :
| Détecteur de chaleur à l’origine du test | |
| clignote rapidement | |
| clignote toutes les secondes | |
| 1 s de sonnerie (73 dB (A) à 3 m)suivi de 1 s de pause | |
Ces essais sont à réaliser au moins une fois par mois et après de longues périodes d'absence.
Le détecteur de chaleur réagit de la manière suivante en présence de chaleur :
Détecteur de chaleur à l'origine de la détection de chaleur
 | clignote rapidement |
 | éclairage de la LED blanche d’orientation |
 | déclenchement d’une sonnerie intégrée continue (85 dB(A) à 3 m) |
Désactivation volontaire du détecteur de chaleur
Le détecteur de chaleur peut être désactivé pendant 15 minutes :
- principalement pour éviter une alarme inutile, par exemple dans le cas de travaux générant une augmentation de chaleur inhabituelle ou une température de plus de 60 °C dans la pièce
- pour arrêter l'alarme en cas de détection de chaleur sans danger (par exemple en cas de rayonnement direct du soleil soudain).
Maintenir pour cela la touche de commande enfoncée jusqu'à ce que le premier signal sonore retentisse puis s'arrête. Le témoin d'état du détecteur de chaleur clignote alors toutes les 2 secondes.
Pendant la désactivation de 15 minutes, le détecteur ne chaleur ne peut pas détecter la chaleur, ni déclencher l'alarme.
Une fois la désactivation de 15 minutes écoulée ou après un test manuel (touche test enfoncée > 10 s), le détecteur de chaleur se remet automatiquement en service ; le témoin d'état clignote de nouveau toutes les 10 s.
Signalement d'événements
A. Remplacement de la pile
| 1 clignotement toutes les 5 s (LED rouge) | |
| 2 bips rapides toutes les 60 s |
A l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de remplacer la pile dès que possible.
B. Dysfonctionnement technique
| clignote 8 fois toutes les 8 s (LED rouge) | |
| 8 bips rapides toutes les 58 s |
Si le message acoustique de changement de pile intervient à un moment inopportun, il est possible de le repousser de 8 heures, pendant au maximum 7 jours ; appuyer pour cela sur la touche de commande jusqu'au premier signal sonore.
Vous devez immédiatement informer votre installateur.
Une cellule photosensible permet de retarder de 12 h au maximum l'avertissement de changement de pile ou de dysfonctionnement technique s'il fait noir. Cela n'a aucun effet sur les fonctions du détecteur de chaleur !
Ne pas utiliser un détecteur de chaleur pendant plus de 10 ans. Le détecteur de chaleur ne contient aucun matériau radioactif ; mettre au rebut les détecteurs de chaleur dans les conteneurs prévus pour ce type de déchets.
Remplacement de la pile
A. Si la protection contre le retrait du détecteur de chaleur n'est pas activée :
- Tourner le détecteur dans le sens anti-horaire pour le retirer du socle jusqu'à ce que le système de verrouillage s'ouvre.
- Remplacer la pile usagée.
- Emboîter de nouveau le détecteur de chaleur sur le socle.
- Effectuer un test (voir Tester le détecteur de chaleur).
B. Si la protection contre le retrait du détecteur de chaleur est activée (Fig. B) :
- Insérer un tournevis plat dans le renfoncement.
- Procéder ensuite comme indiqué au point A.
Lors de travaux de rénovation
Le détecteur de chaleur ne doit pas être peint.
Si des travaux de rénovation sont réalisés après le montage, recouvrir entièrement le détecteur de chaleur du cache plastique fourni. Ne pas oublier de retirer le cache une fois les travaux terminés.
Remplacer la pile usagée par une pile de même type.
Apporter les piles usagées dans un point de collecte pour recyclage.
Utilisation dans des zones privées et d'habitation uniquement, conformément à la norme DIN 14676. Ne convient pas à une utilisation dans un établissement public conformément à la norme DIN 14675.
Garantie
24 mois contre les défauts de matériel et de fabrication, à partir de la date de fabrication. Remettre les appareils défectueux au vendeur habituel. La garantie n'est applicable que si le processus de retour par l'installateur et le vendeur a été respecté, et si notre service de contrôle qualité ne constate aucun défaut consécutif à un montage inapproprié et/ou à une utilisation non conforme aux règles de l'art. Joindre à l'appareil toute remarque visant à expliquer le défaut.
Caractéristiques techniques
- Type de détecteur : détecteur de chaleur permettant de détecter :
- vitesse d'augmentation de température
- seuil de température d'env. 60 °C
- Surface moyenne de couverture : 30 m ^2
- Zone d'utilisation : intérieur
- Alimentation électrique : 6 V (2 x 3 V) - 900 mAh LiMn / CR2
- Fonctions de détection (LED rouge, laser classe 1) :
- état du détecteur de chaleur
- alarme
- événement (pile, dysfonctionnement)
- allumage d'une LED d'orientation lors de la détection de chaleur : LED blanche (laser classe 1)
- Signal sonore intégré en cas d'alarme : > 85 dB à 3 m de distance
- Signal sonore intégré :
- lors du test,
- indication d'état,
- indication de dysfonctionnement > 73 dB à 3 m de distance
- Fréquence d'émission/réception : 868 MHz
- portée (sans obstacle) : environ 300 m
- consommation électrique (repos) : environ 15 mA
- Consommation électrique (émission/réception) : 30 mA
- Température de fonctionnement : - 10 °C à + 55 °C
- Température de stockage : - 10 °C à + 60 °C
- Type de protection : IP32
- Dimensions (P x H) : 125 mm x 48 mm
- Poids : 210 g
• Cycle de travail de l'émetteur : 0,1 % - Classe de récepteur : 2
Le détecteur de chaleur déclenchera une alarme :
- si la température est comprise dans la plage du tableau ci-dessous : (détecteur de classe A2, temps de réponse suivant norme EN 54-5 chapitre 4.2)
| Température statique minimum de réponse 54 °C |
| Température statique maximum de réponse 70 °C |
ou
- en fonction de la vitesse d'élévation de la température : (détecteur de classe A2, suivant norme EN 54-5 chapitre 5.4.3)
| Vitesse d’élévation Limite basses Limite haute de la température de l’air du temps de réponse du temps de réponse | |
| °C par minute Minute (minimun) Minute (maximum) | |
| 1 29:00 46:00 | |
| 3 7:13 16:00 | |
| 5 4:09 10:00 | |
| 10 2:00 5:30 | |
| 20 1:00 3:13 | |
| 30 0:40 2:25 | |
Exemples :
- si la température s'élève de 1 °C par minute alors le détecteur de chaleur ne devra pas déclencher une alarme avant 29 minutes mais devra déclencher entre 29 minutes et 46 minutes,
- si la température s'élève de 30 °C par minute alors le détecteur de chaleur ne devra pas déclencher une alarme avant 40 secondes mais devra déclencher entre 40 secondes et 2 minutes 25.
Comportement en cas de feu
Rester calme
1. Signaler l'incendie
Informer les pompiers
QUI appeller ?
QU'EST-CE qui brûle ?
OU est-ce que ça brûle ?
2. Mettre en sécurité
Emmener les personnes en danger
Fermer les portes
Suivre les
issues de secours indiquées
Ne pas utiliser d'ascenseur
Respecter les instructions
3. Essayer d'éteindre
Utiliser un extincteur
Fonctions de signalement de votre détecteur de chaleur de système
Fonctionnement normal
Tous les détecteurs de chaleur de système
clignote 1x brièvement toutes les 10 s
Alarme du détecteur de chaleur de système (1)
Détecteur de chaleur à l'origine de la détection de chaleur
clignote rapidement
éclairage de la LED blanche d'orientation
déclenchement d'une sonnerie intégrée continue (85 dB(A) à 3 m)
(1) Réaction jusqu'à une température inférieure au seuil de déclenchement
Test du détecteur de chaleur de système (2)
Détecteur de chaleur à l'origine du test
clignote rapidement
clignote toutes les secondes
1 s de sonnerie (73 dB (A) à 3 m) suivi de 1 s de pause
(2) Réactions après actionnement de la touche test >10 s jusqu'au relâchement de la touche
Signalement d'événementsDésactivation
volontaire du détecteur de chaleur de système Changement de pile
Le détecteur de chaleur peut être désactivé pendant 15 minutes :
- principalement pour éviter une alarme inutile, par exemple dans le cas de travaux générant une augmentation de chaleur inhabituelle ou une température de plus de 60 °C dans la pièce
- pour arrêter l'alarme en cas de développement de chaleur sans danger (par exemple en cas de rayonnement direct du soleil soudain).
Maintenir pour cela la touche de commande enfoncée jusqu'à ce que le premier signal sonore retentisse puis s'arrête. Le témoin d'état du détecteur de chaleur clignote alors toutes les 2 s.
Pendant la désactivation de 15 minutes, le détecteur de chaleur ne peut pas détecter la chaleur, ni déclencher l'alarme.
Une fois la désactivation de 15 minutes écoulée ou après un test manuel (touche de commande enfoncée > 10 s), le détecteur de chaleur se remet automatiquement en service ; le témoin d'état clignote de nouveau toutes les 10 secondes.
 | 1 clignotement toutes les 5 s (LED rouge) |
 | 2 bips rapides toutes les 60 s |
Dysfonctionnement technique
| clignote 8 fois toutes les 8 s (LED rouge) | |
| 8 bips rapides toutes les 58 s |
Si le message acoustique de changement de pile intervient à un moment inopportun, il est possible de le repousser de 8 heures, pendant au maximum 7 jours ; appuyer pour cela sur la touche de commande jusqu'au premier signal sonore.
Vous devez immédiatement informer votre installateur.
Une cellule photosensible permet de retarder de 12 h au maximum l'avertissement de changement de pile ou de dysfonctionnement technique s'il fait noir. Cela n'a aucun effet sur les fonctions du détecteur de chaleur !
Type de produit : Détecteur de chaleur
Marque : Hager
Nous déclarons sous notre seule responsabilité que le produit auquel se réfère cette déclaration est conforme aux exigences essentielles des directives suivantes :
• Directive R&TTE : 99/5/CE
• Directive Basse Tension : 2006/95/CE
• Directive ROHS : 2002/95/CE
conformément aux normes européennes harmonisées suivantes :
| Products code TP312A | |
| EN 300 220-2 V2.1.2 X | |
| EN 50130-4 (95) + A1 (98) + A2 (2002) X | |
| EN 55022 & 55024 | |
| EN 60950 (2006) X |
Ce produit peut être utilisé dans toute l'UE, l'EEA et la Suisse
Hofheim-Wallau, le 04/09/08 Signature :
Norbert Schaaf
Directeur général
Utilisable dans toute l'Europe € 0682
Cet appareil respecte les exigences de base et les recommandations suivantes de la directive 1999/5/CE www.hager.com
Remarque : sous réserve de modifications sans préavis des données techniques et de la conception pour des raisons d'amélioration du produit.
