Produkttyp	Wärmemelder für Alarmanlage Tebis
Marke	Hager
Modell	TP312A
Abmessungen (Durchmesser x Höhe)	125 mm x 48 mm
Gewicht	210 g
Stromversorgung	6 V (2 CR2-LiMn-3-V-Batterien, 900 mAh)
Erkennungsart	Temperaturanstiegsgeschwindigkeit und fester Schwellwert ~60 °C
Überwachungsfläche	Ca. 30 m²
Alarmtonsignal	>85 dB(A) bei 3 m
Testtonsignal	~73 dB(A) bei 3 m
Leuchtanzeigen	rote LED (Alarm, Fehler) und weiße LED (Orientierung)
Funkfrequenz	868 MHz
Funkreichweite (Freifeld)	Ca. 300 m
Betriebstemperatur	-10 °C bis +55 °C
Lagertemperatur	-10 °C bis +60 °C
Schutzart	IP32
Stromverbrauch (Ruhezustand)	Ca. 15 µA
Stromverbrauch (Sendebetrieb)	Ca. 30 mA
Maximale Lebensdauer	10 Jahre
Batterietyp	CR2 (vom Benutzer austauschbar)
Garantie	24 Monate auf Material- und Herstellungsfehler
Normen	EN 54-5, EN 300 220-2, EN 50130-4
Einsatz	Innenräume, private und Wohnbereiche (DIN 14676)
Wartung	Monatlicher Test, nicht lackieren, bei Renovierungen Abdeckung verwenden
Entsorgung	Enthält keine radioaktiven Stoffe, Recycling über geeignete Behälter

Häufig gestellte Fragen - TP312A HAGER

Wie teste ich den Wärmemelder TP312A?

Drücken Sie die Testtaste länger als 10 Sekunden, bis der Testton zu hören ist. Der Melder blinkt schnell und dann jede Sekunde und gibt einen 1-Sekunden-Ton gefolgt von einer Pause ab. Führen Sie diesen Test mindestens einmal im Monat durch.

Was tun, wenn die Batterie schwach ist?

Der Melder blinkt einmal alle 5 Sekunden (rote LED) und gibt alle 60 Sekunden zwei kurze Pieptöne ab. Sie haben noch 30 Tage Betriebszeit. Ersetzen Sie die Batterie durch eine neue CR2. Um die Warnung um 8 Stunden zu verschieben (maximal 7 Tage), drücken Sie die Testtaste bis zum ersten Signalton.

Wo soll der Wärmemelder installiert werden?

Installieren Sie ihn vorzugsweise in der Mitte der Decke, mindestens 50 cm Abstand zu Hindernissen, bei einer maximalen Höhe von 4,5 m. Vermeiden Sie Küchen (Dampf), Badezimmer (Kondensation), staubige Garagen, weniger als 1 m von Lüftungen und weniger als 6 m von Warmluftauslässen.

Kann der Alarm vorübergehend deaktiviert werden?

Ja, um einen Fehlalarm zu vermeiden (z. B. bei Arbeiten). Drücken Sie die Bedientaste bis zum ersten Signalton. Der Melder ist für 15 Minuten deaktiviert und blinkt alle 2 Sekunden. Er aktiviert sich nach dieser Zeit oder nach einem manuellen Test automatisch wieder.

Wie wechsle ich die Batterie des Melders?

Drehen Sie den Melder gegen den Uhrzeigersinn, um ihn von der Basis zu lösen. Ersetzen Sie die alte Batterie durch eine neue CR2-Batterie. Setzen Sie den Melder wieder auf die Basis und führen Sie einen Test durch. Wenn die Verriegelung aktiviert ist, verwenden Sie einen Schlitzschraubendreher in der Aussparung.

Was ist der Unterschied zwischen einem Wärmemelder und einem Rauchmelder?

Der Wärmemelder TP312A reagiert auf einen schnellen Temperaturanstieg oder einen festen Schwellwert von 60 °C, im Gegensatz zum optischen Rauchmelder. Er ist für Räume mit häufigem Rauch (Küche, Badezimmer) konzipiert und darf nicht mit einer Aerosoldose getestet werden.

Was tun bei technischer Störung?

Wenn die rote LED 8 Mal alle 8 Sekunden blinkt und 8 kurze Pieptöne alle 58 Sekunden ertönen, informieren Sie sofort Ihren Installateur. Der Melder bleibt in Betrieb, muss aber überprüft werden.

Wie groß ist die Reichweite des Melders zur Zentrale?

Die Reichweite im freien Feld beträgt etwa 300 Meter bei 868 MHz. Bis zu 40 Rauchmelder TG500 können über ein J-Y(St)Y-Kabel vernetzt werden.

Darf der Wärmemelder lackiert werden?

Nein, lackieren Sie den Melder niemals. Bei Renovierungsarbeiten bedecken Sie ihn vollständig mit der mitgelieferten Kunststoffabdeckung und entfernen Sie diese nach den Arbeiten.

Wie lang ist die Lebensdauer des Melders?

Die maximale Lebensdauer beträgt 10 Jahre. Nach Ablauf dieser Zeit muss der Melder ersetzt werden. Er enthält kein radioaktives Material und muss in einem Behälter für Elektroschrott entsorgt werden.

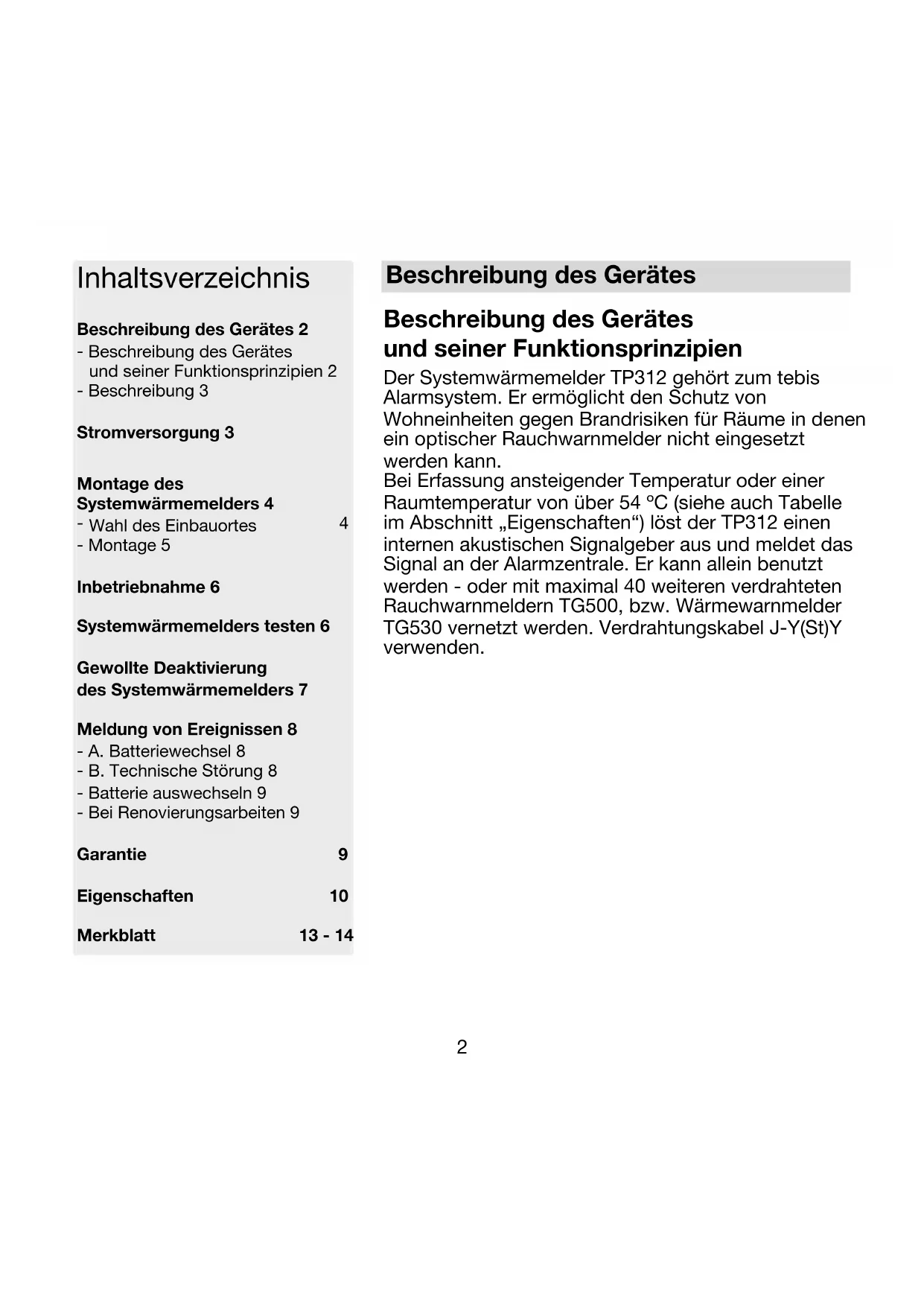

BEDIENUNGSANLEITUNG TP312A HAGER

S.2 Funk- Systemwärmemelder, reinweiß, inkl. Batterie

Beschreibung des Gerätes 2

• Beschreibung des Gerätes und seiner Funktionsprinzipien 2
• Beschreibung 3

Stromversorgung 3

Montage des

Systemwärmemelders 4

• Wahl des Einbauortes 4
• Montage 5

Inbetriebnahme 6

Systemwärmemelders testen 6

Gewollte Deaktivierung des Systemwärmemelders 7

Meldung von Ereignissen 8

• A. Batteriewechsel 8
• B. Technische Störung 8
• Batterie auswechseln 9
• Bei Renovierungsarbeiten 9

Garantie 9

Eigenschaften 10

Merkblatt 13 - 14

Beschreibung des Gerätes

Beschreibung des Gerätes und seiner Funktionsprinzipien

Der Systemwärmemelder TP312 gehört zum tebis Alarmsystem. Er ermöglicht den Schutz von Wohneinheiten gegen Brandrisiken für Räume in denen ein optischer Rauchwarnmelder nicht eingesetzt werden kann. Bei Erfassung ansteigender Temperatur oder einer Raumtemperatur von über 54 °C (siehe auch Tabelle im Abschnitt „Eigenschaften“) löst der TP312 einen internen akustischen Signalgeber aus und meldet das Signal an der Alarmzentrale. Er kann allein benutzt werden - oder mit maximal 40 weiteren verdrahteten Rauchwarnmeldern TG500, bzw. Wärmewarnmelder TG530 vernetzt werden. Verdrahtungskabel J-Y(St)Y verwenden.

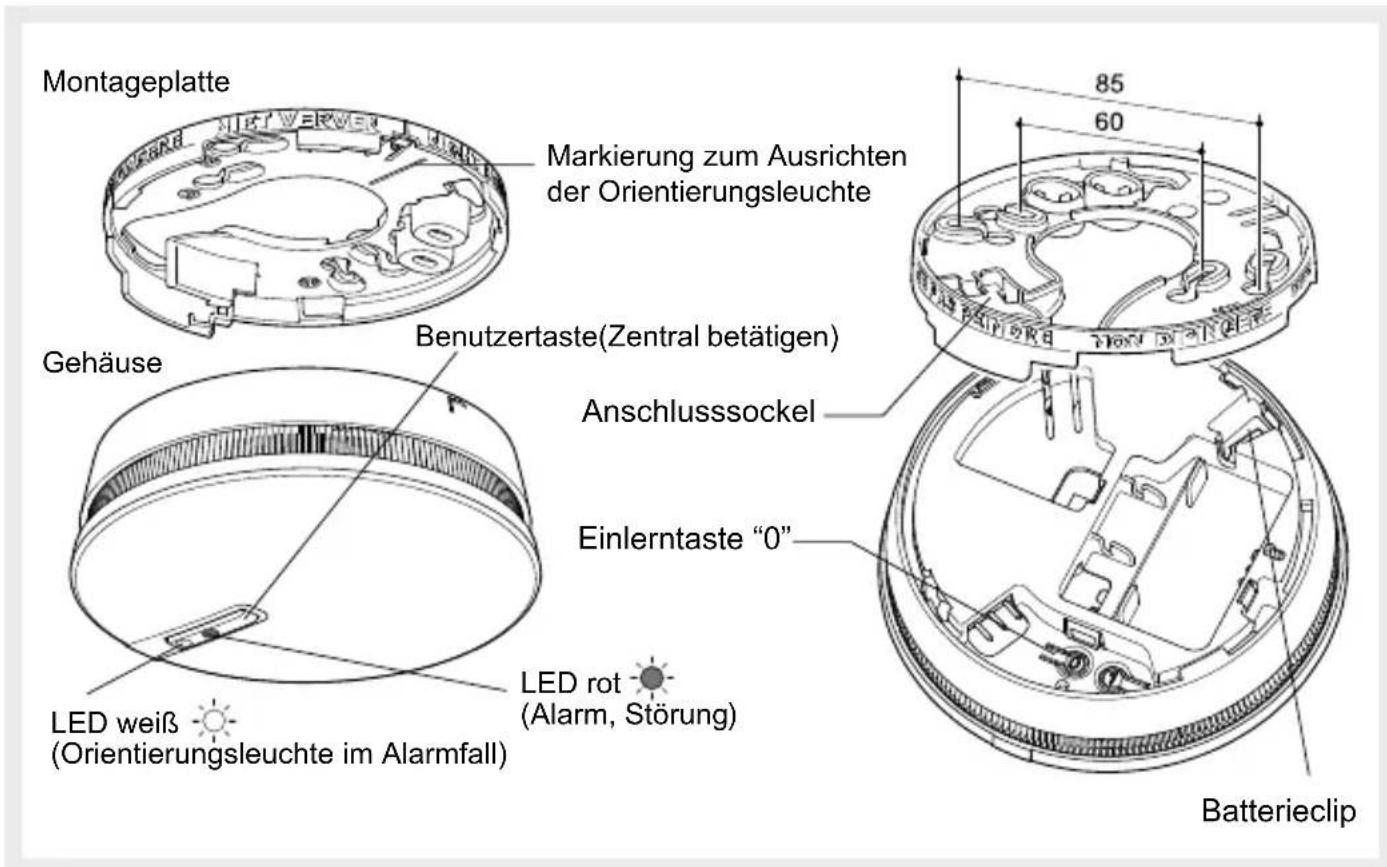

Beschreibung

Montageplatte Markierung zum Ausrichten der Orientierungsleuchte Gehäuse Benutzertaste(Zentral betätigen) Anschlussockel Einlerntaste "0" LED weiß (Orientierungsleuchte im Alarmfall) LED rot (Alarm, Störung) Batteryclip 85 60

Stromversorgung

Batterie anschließen. Die rote Rauchmeldeleuchte blinkt 15 Sekunden lang und anschließend einmal alle 10 Sekunden, wodurch sie den Normalbetrieb des Melders signalisiert.

Montage des Systemwärmemelders

Hinweis: Vor der Montage prüfen, ob das beiliegende Befestigungsmaterial für die Beschaffenheit der Deckenkonstruktion geeignet ist (z.B.: Holz- / Beton- / Hohlraumdecke etc.).

Wahl des Einbauortes

Der Systemwärmemelder ist folgendermaßen zu platzieren:

• In Räumen mit Gefahr eines sich schnell ausbreitenden Feuers
• In Räumen, die für Rauchwarnmelder ungünstige Einsatzbedingungen aufweisen wie Küchen (Kochdunst), Badezimmer (Kondenswasser), Garagen sowie anderen Räumen mit sehr hohem Staubaufkommen
• Vorzugsweise zentral an der Decke bei einer maximalen Montagehöhe von 4,5 m
• Mehr als 50 cm von Hindernissen aller Art entfernt (Wand, Trennwand, Balken, o.ä.)
• bei Fluren in über 10 m Länge jeweils ein Melder an beiden Enden.

Ist eine horizontale Anbringung an der Decke nicht möglich, ist der Melder folgendermaßen zu montieren:

• über 50 cm von Decken und Winkeln des Raumes entfernt,
• abseits von etwaigen elektrischen Störsignalen (Stromzähler, Metallschrank, EVG usw.),
• bei Montage an einer metallischen Wand: Melder mit einer Platte aus nichtmetallischem Material (Holz oder Kunststoff) hinterlegen.

Folgende Einbauorte sind zu vermeiden:

• in Räumen in denen mit plötzlichem, häufigem oder hohem Temperaturanstieg gerechnet werden muss, der unnötiges Auslösen des Melders zur Folge hat.
• Als alleiniger Melder in Räumen, der Schutz gegen Rauch- oder Gasentwicklung notwendig macht (Schlafzimmer, Kinderzimmer, etc.)
• In der Nähe von Leuchtstoffröhren, Energiesparlampen und Niedervolttransformatoren
• In Räumen, in denen Temperaturen unter - 10°C bzw. über +55°C erreicht werden; diese Temperaturen können die Funktionstüchtigkeit des Systemwärmemelders beeinträchtigen
• In weniger als 1 m Abstand von Klimaanlagen- oder Belüftungsauslässen, da diese eine Temperaturmessung verfälschen können.
• In weniger als 6 m Abstand von Heizluftauslässen, die ein unnötiges Auslösen des Systemwärmemelders verursachen können.
• Im obersten Punkt von Spitzbogendecken (A-förmige Decke), da sich an dieser Stelle eine Luftblase bilden könnte, die verhindert, dass eine hohe Raumtemperatur den Melder erreicht.

Montage

Montage auf Unterputzdose

Für Unterputzdosen, Durchmesser 60 mm, sind die Befestigungslöcher mit der Pos.-Nr. 60 zu verwenden. Für Unterputzdosen, Durchmesser 85 mm, sind die Befestigungslöcher mit der Pos.-Nr. 85 zu verwenden. Sockel mit Hilfe geeigneter Schrauben anbringen.

Aufputzmontage (Abb. A)

• Montageplatte am geplanten Einbauort anhalten und Befestigungslöcher mit Bleistift anzeichnen (Abbildung, Pos. 60 bzw. 85).
• Löcher mit einem 5 mm Bohrer bohren.
• Montageplatte mit Hilfe geeigneter Dübel und Schrauben anbringen.

Um eine Durchführung für Aufputz- kabel zu "schaffen" sind die Befestigungs-Distanzstücke zu ent- fernen und gemäß Abb. A auf die Montageplatte aufzustecken; Montageplatte über den Befestigungslöchern positionieren.

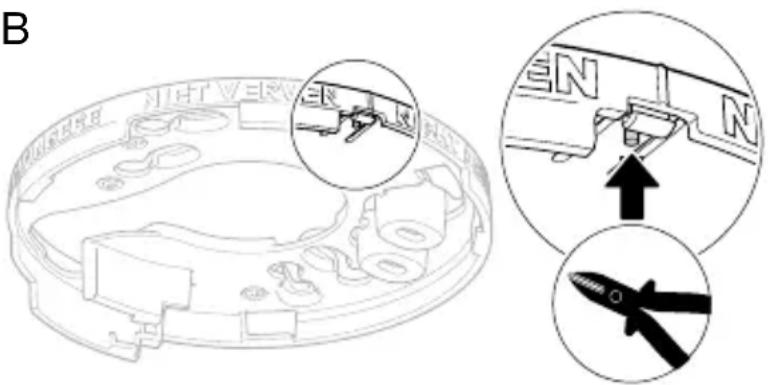

Option: Entnahmeschutz zum Verriegeln des Systemwärmemel -ders an der Montageplatte (Abb. B)

Der Entnahmeschutz dient dazu, eine unbefugte Demontage des Systemwärmemelders zu vereiteln. Aktivierung: Verriegelungspin mit einem Seitenschneider abknipsen.

Die Verriegelung lässt sich jetzt nur noch mit einem Schlitzschraubendreher öffnen.

Die an Montageplatte und Systemwär - me melder vorhandenen Markierungspfeile zueinander ausrichten und durch Drehen im Uhrzeigersinn in die Montageplatte einrasten.

Der Systemwärmemelder lässt sich nicht in die Montageplatte einrasten, so lange er nicht mit einer Batterie bestückt ist. Ohne übermäßigen Kraftaufwand vorgehen.

A

heraustrennbare Distanzstücke (h = 11 mm)

B EN N

Inbetriebnahme

Zur Inbetriebnahme folgende Schritte durchführen:

1. Batteriepack anschließen.
2. An der Zentrale den Programmschritt "Melder Lernen" aufrufen.
3. Einlernknopf "0" drücken.
4. Nach der Erfassung durch die Zentrale, den Melder in die Montageplatte drehen.
5. An der Zentrale mit Melder einlernen abschließen.
6. Weitere Einstellungen unter Melder editieren festlegen.

Es ist anschließend ein Meldertest durchzuführen.

Nach der Durchführung des Funktionstest ist die Inbetriebnahme beendet.

Systemwärmemelder testen

Der Systemwärmemelder ist an seinen weißen Lamellen zu erkennen.

Ein Funktionstest wie beim Rauchwarnmelder durch Verwenden eines Testsprays ist bei einem Systemwärmemelder nicht möglich.

Beim manuellen Test des Systemwärmemelders ertönt ein gedämpfter Signalton; dennoch empfiehlt es sich, die Nachbarschaft vorab zu benachrichtigen und die gebotenen Vorkehrungen gegen Gehörschädigungen zu ergreifen.

Niemals eine offene Flamme o.ä. zum Testen eines Systemwärmemelders verwenden.

Meldertest

Benutzertaste >10 Sekunden lang drücken, bis der Testton ertönt.

Bis zum Loslassen der Benutzertaste signalisiert der Systemwärmemelder wie folgt:

Alarmauslösender Systemwärmemelder

	blinkt schnell
	blinkt 1x pro Sekunde
	Signalton (73 dB (A) im Abstand von 3 m)

Dieser Test ist mindestens einmal monatlich und insbesondere nach längerer Abwesenheit durchzuführen.

Der Systemwärmemelder reagiert folgendermaßen bei Vorliegen von Wärme:

Alarmauslösender Systemwärmemelder

	blinkt schnell
	leuchtet
	Auslösen eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)

Gewollte Deaktivierung des Systemwärmemelders

Der Systemwärmemelder lässt sich für 15 Minuten deaktivieren:

• vorbeugend, um einen ungewollten Alarm zu verhindern, z.B. bei Arbeiten, die einen außergewöhnlichen Temperaturanstieg oder eine Raumtemperatur von über 60°C zur Folge haben
• zum Abstellen des Alarms bei aufgespürter ungefährlicher Wärmeentwicklung.

Hierzu die Benutzertaste gedrückt halten, bis der erste Signalton ertönt und dieser wieder verstummt. Die Zustandsmeldeleuchte des Systemwärmemelders blinkt jetzt alle 2 Sekunden.

Im Verlauf der 15-minütigen Unterdrückung kann der Systemwärmemelder weder ungewöhnlich hohe Temperaturen detektieren noch Alarm auslösen.

Nach Ablauf der 15-minütigen Unterdrückung oder nach einem manuellen Test (>10 Sek, die Benutzertaste gedrückt halten) setzt sich der Systemwärmemelder automatisch wieder in Betrieb; die Zustandsmeldeleuchte blinkt wieder alle 10 Sekunden.

Meldung von Ereignissen

A. Batteriewechsel

	1x Blinken alle 5 Sekunden (rote LED)
	2 kurz aufeinanderfolgende Signaltöne alle 60 Sekunden

Ab dem Auftreten der Meldung "Batteriewechsel" ist die Funktion des Systemwär me melders noch für min. 30 Tage gewährleistet. Es empfiehlt sich trotzdem, die Batterie schnellstmöglich zu wechseln.

Verwenden Sie einen Systemwärmemelder nicht länger als 10 Jahre. Der Systemwärmemelder enthält kein radioaktives Material; bei Verschrottung sind die Systemwärmemelder in für diese Abfallkategorie vorgesehene Müllbehälter zu geben.

B. Technische Störung

	8-maliges Blinken alle 8 Sekunden (rote LED)
	8 kurz aufeinanderfolgende Signaltöne alle 58 Sekunden

Tritt die akustische Ereignissmeldung "Batteriewechsel" zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Ihren Installateur sollten Sie umgehend informieren.

Mittels einer lichtempfindlichen Foto-Zelle wird die Warnung "Technische Störung" bzw. "Batteriewechsel" bei Dunkelheit bis zu 12 h verzögert. Dies hat keinen Einfluss auf die Funktionen des Systemwärmemelders!

Batterie auswechseln

A. Falls die Entnahmeschutz des

Systemwärmemelders nicht aktiviert ist:

• Systemwärmemelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.
• Verbrauchte Batterie auswechseln.
• Systemwärmemelder wieder in Montageplatte einrasten.
• Test (siehe "Systemwärmemelder testen") durchführen.

B. Falls der Entnahmeschutz des

Systemwärmemelders (Fig. B) aktiviert ist:

• Schlitzschraubendreher in die Einbuchtung einführen.
• Danach wie unter A. beschrieben.

Die verbrauchte Batterie ist gegen eine Batterie gleichen Typs auszutauschen.

Verbrauchte Batterien dem Batterie-Recycling zuführen.

Bei

Renovierungsarbeiten

Das Anstreichen des

Systemwärmemelders ist nicht zulässig.

Sollten nach dem Einbau Renovierungsarbeiten erforderlich werden, ist der Systemwärmemelder vollständig mit der mitgelieferten Kunststoffschutzkappe abzudecken. Nicht vergessen, die Kunststoffschutzkappe nach Ende der Renovierungsarbeiten wieder abzunehmen.

Verwendung nur im Privat- und wohnähnlichem Bereich nach DIN 14676, dient nicht zum Einsatz in eine BMA nach DIN14675.

Garantie

24 Monate gegen Material- und Fabrikationsfehler, ab Fertigungsdatum. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäßen Einbaus und/ oder kunstregelwidriger Anwendung festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind dem Gerät beizufügen.

Eigenschaften

- Melderart: Systemwärmemelder zur Detektierung von:

- Temperaturanstiegsgeschwindigkeit

- Temperaturschwellwert von ca. 60°C

- Durchschnittlich abgedeckter Bereich: 30 m ^2

- Einsatzbereich: innen

- Spannungsversorgung: 6 V (2 x 3 V) - 900 mAh LiMn / CR2

- Melderfunktionen (rote LED, Laser Klasse 1):

- Zustand des Systemwärmemelders

- Alarm

- Ereignis (Batterie, technische Störung)

- Aufleuchten einer Orientierungs-LED bei Hitzemeldung: LED weiß (Laser Klasse 1)

- Integrierter Warnton bei Alarm: → 85 dB im Abstand von 3 m

- Integrierter Signalton:

- bei Test,

- bei Zustandsmeldung,

- bei Störungsmeldung → 73 dB im Abstand von 3 m

- Sende- / Empfangsfrequenz: 868 MHz

- Reichweite (Freifeld): ca. 300 m

- Stromverbrauch (Ruhe): ca. 15 mA

• Stromverbrauch (Senden/Empfangen): 30 mA

- Betriebstemperatur: -10 °C —> +55 °C

- Lagerungstemperatur: -10^ +60^

- Schutzart: IP32

- Abmessungen (D x H): 125 mm x 48 mm

- Gewicht: 210 g

- Sender Arbeitszyklus: 0,1%

- Empfängerklasse: 2

Der Systemwärmemelder löst einen Alarm aus:

- Falls die Temperatur in dem in der nachstehenden Tabelle genannten Bereich liegt: (Systemwärmemelder der Klasse A2, Reaktionszeit gemäß Norm EN 54-5 Kapitel 4.2)

Statische Mindesttemperatur für Reaktion 54 °C

Statische Höchsttemperatur für Reaktion 70 °C

oder

- Je nach Geschwindigkeit des Temperaturanstiegs: (Systemwärmemelder der Klasse A2, entsprechend Norm EN 54-5 Kapitel 5.4.3)

Geschwindigkeit des Niedrigster Grenzwert Höchster Temperaturanstiegs der Luft für die Reaktionszeit für die °C pro Minute Minute (mind.) Minute (max.)		Grenzwert Reaktionszeit
1 29:00 46:00
3 7:13 16:00
5 4:09 10:00
10 2:00 5:30
20 1:00 3:13
30 0:40 2:25

Beispiele:

• Falls die Temperatur 1°C pro Minute steigt, kann der Systemwärmemelder frühestens nach 29 Minuten einen Alarm auslösen, muss jedoch zwischen 29 und 46 Minuten einen Alarm auslösen.
• Falls die Temperatur 30°C pro Minute steigt, kann der Systemwärmemelder frühestens nach 40 Sekunden einen Alarm auslösen, muss jedoch zwischen 40 Sekunden und 2 Minuten einen Alarm auslösen.

KONFORMITÄTSERKLÄRUNG

08

Hersteller: Atral-Secal GmbH

Adresse: Johannes-Gutenberg-Strasse 7, 65719 Hofheim-Wallau

Gerätetyp: Systemwarnmelder

Marke: Hager

Diese Produkte entsprechen den grundsätzlichen Anforderungen der folgenden europäischen Richtlinien, und zwar:

• Richtlinie R&TTE: 99/5/EG
• Niederspannungsrichtlinie: 2006/95/CE
• Richtlinie ROHS: 2002/95/CE

konform mit folgenden europäischen harmonisieren Normen:

Produktreferenz TP312A
EN 300 220-2 V2.1.2 X
EN 50130-4 (95) + A1 (98) + A2 (2002) X
EN 55022 & 55024
EN 60950 (2006) X

Dieses Produkt darf in der EU, dem EWR und der Schweiz betrieben werden.

Hofheim-Wallau, den 04/09/08 Unterschrift:

Norbert Schaaf

Generaldirektor

Verwendbar in ganz Europa

Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EU www.hager.com

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produktverbesserungen bleiben uns ohne Ankündigung vorbehalten.

Verhalten im Brandfall

Ruhe bewahren

1. Brand melden

Feuerwehr verständigen

WER meldet ?

WAS brennt ?

WO brennt es ?

2. In Sicherheit bringen

Gefährdete Personen mitnehmen

Türen schließen

Gekennzeichneten

Fluchtwegen folgen

Keinen Aufzug benutzen

Auf Anweisungen achten

3. Löschversuch unternehmen

Feuerlöscher benutzen

Meldefunktionen Ihres Systemwärmemelders

Normalbetrieb

Alle Systemwärmemelder

blinkt 1x alle 10 Sek.

Systemwärmemelder-Alarm (1)

Alarmauslösender Systemwärmemelder

blinkt schnell

leuchtet

Auslösen eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)

(1) Reaktion bis Wärme unterhalb der Auslöseschwelle

Systemwärmemelder-Test (2)

Alarmauslösender Systemwärmemelder

blinkt schnell

blinkt 1x pro Sekunde

Signalton (73 dB (A) im Abstand von 3 m)

(2) Reaktionen nach Betätigung der Benutzertaste >10 Sek. bis zum Loslassen der Benutzertaste

Unterdrückung des Systemwärmemelders

Der Systemwärmemelder lässt sich für 15 Minuten deaktivieren:

• vorbeugend, um einen ungewollten Alarm zu verhindern, z.B. bei Arbeiten, die einen außergewöhnlichen Temperaturanstieg oder eine Raumtemperatur von über 60°C zur Folge haben.
• zum Abstellen des Alarms bei aufgespürter ungefährlicher Wärmeentwicklung (z.B. durch plötzliche direkte Sonneneinstrahlung). Hierzu die Benutzertaste gedrückt halten, bis der erste Signalton ertönt und dieser wieder verstummt. Die Zustands -meldeleuchte des System wärme melders blinkt jetzt alle 2 Sek.

Im Verlauf der 15-minütigen Unterdrückung kann der Systemwärmemelder weder Wärme aufspüren noch Alarm auslösen.

Nach Ablauf der 15-minütigen Unterdrückung oder nach einem manuellen Test (>10 Sek, die Benutzertaste gedrückt halten) setzt sich der Systemwärme -melder automatisch wieder in Betrieb; die rote Zustandsmelde -leuchte blinkt wieder alle 10 Sek.

Meldung von EreignissenGewollte

Batteriewechsel

[wkwe]	blinkt 1x alle 5 Sekunden (rote LED)
	2 kurz aufeinanderfolgende Signaltöne alle 60 Sekunden

Technische Störung

	blinkt 8x alle 8 Sekunden (rote LED)
	8 kurz aufeinanderfolgende Signaltöne alle 58 Sekunden

Tritt die akustische Ereignissmeldung "Batteriewechsel" oder "Technische Störung" zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben; hierzu ist die Benutzertaste bis zum Ertönen des ersten Signaltons zu drücken. Ihren Installateur sollten Sie umgehend informieren.

Mittels einer lichtempfindlichen Foto-Zelle wird die Warnung "Technische Störung" bzw. "Batteriewechsel" bei Dunkelheit bis zu 12 h verzögert. Dies hat keinen Einfluss auf die Funktionen des Systemwärmemelders!

Sommaire

- B. Technische storing 34

Technische kenmerken 36

B. Technische storing

[8687]	Knippert 8 keer om de 8 sec. (rood lampje)
	8 snelle bips om de 58 sec.

Technische kenmerken

- de storingen ( batterij, technische storingen)

- Mechanische beschermingsgraad: IP32

• Afmetingen (DxH): 125 x 48 mm

- Gewicht: 210 g

Fabrikant: Atral-Secal GmbH

08

Adres: Johannes-Gutenberg-Str. 7, 65719 Hofheim-Wallau

Alle warmtedetectors

Knippert 1 keer om de 10 sec.

Warmtedetectie (1)
