TG520A - Rauchmelder HAGER - Kostenlose Bedienungsanleitung

Produkttyp	Optischer Rauchwarnmelder
Marke	Hager
Modell	TG520A
Stromversorgung	9-V-Block Alkaline (DURACELL PLUS/6LR61), Lebensdauer ca. 5 Jahre
Abgedeckter Bereich	Bis zu 50 m²
Schalldruckpegel Alarm	85 dB(A) im Abstand von 3 m
Schalldruckpegel Test/Fehler	75 dB(A) im Abstand von 1 m
Abmessungen (Durchmesser x Höhe)	127 mm x 49 mm
Gewicht	210 g
Schutzart	IP32
Betriebstemperatur	0 °C bis +55 °C
Lagertemperatur	0 °C bis +55 °C
Montage	Decke oder Wand (Abstand zur Decke 40–50 cm)
Funktionen	Testtaste, Stummschaltung (12 Min.), Batteriewarnung, Verschmutzungswarnung
Lebensdauer	10 Jahre (Austauschdatum auf der Rückseite)
Reinigung	Jährlich Staubsaugen der Schlitze; bei Verschmutzungswarnung reinigen
Entnahmeschutz	Optional: Verriegelungspin für unbefugte Demontage
Normen	EN 14604 (2005) + AC 2008, DIN 14676 (nur Privatbereich)
Garantie	24 Monate ab Herstellungsdatum

Häufig gestellte Fragen - TG520A HAGER

Wo sollte der Rauchwarnmelder TG520A installiert werden?

Der Melder sollte zentral an der Decke montiert werden, mindestens 50 cm von Wänden oder Hindernissen entfernt. In langen Fluren (über 10 m) ist ein Melder an beiden Enden erforderlich. Bei Wandmontage muss der Abstand zur Decke 40–50 cm betragen. Vermeiden Sie Orte mit hoher Staubentwicklung, Kondenswasser, oder in der Nähe von Lüftungsauslässen, Kochdünsten und elektrischen Störquellen wie EVG oder Energiesparlampen (Mindestabstand 50 cm).

Wie wechsle ich die Batterie beim TG520A?

Drehen Sie den Melder gegen den Uhrzeigersinn von der Montageplatte, bis die Rastvorrichtung klickt. Entnehmen Sie die verbrauchte 9V-Block-Batterie und setzen Sie eine neue ein (Typ: DURACELL PLUS/6LR61 oder gleichwertig). Achten Sie auf die richtige Polung. Rasten Sie den Melder wieder ein und führen Sie einen Test durch. Ist der Entnahmeschutz aktiviert, lösen Sie diesen zuerst mit einem Schlitzschraubendreher.

Wie teste ich den Rauchwarnmelder richtig?

Drücken Sie die Test-Taste länger als 5 Sekunden, bis ein Testton ertönt. Der Melder blinkt dabei schnell und gibt einen 1-Sekunden-Signalton (75 dB) gefolgt von einer Pause ab. Führen Sie diesen Test monatlich sowie nach längerer Abwesenheit durch. Verwenden Sie niemals offenes Feuer! Optional kann ein Testspray aus mindestens 10 cm Entfernung in die Öffnungsschlitze gesprüht werden – der Alarm sollte innerhalb von 10 Sekunden ausgelöst werden.

Wie kann ich einen Fehlalarm (z.B. beim Kochen) vermeiden?

Drücken Sie die Test-Taste und halten Sie sie gedrückt, bis der erste Signalton ertönt und wieder verstummt. Der Melder ist dann für ca. 12 Minuten deaktiviert (rote LED blinkt alle 2 Sekunden). Nach Ablauf oder einem manuellen Test wird er automatisch reaktiviert. Um vorzeitig zu beenden, halten Sie die Test-Taste ca. 10 Sekunden gedrückt. Hinweis: Während der Sperrphase erkennt der Melder keinen Rauch!

Wie reinige ich den Rauchwarnmelder TG520A?

Reinigen Sie den Melder mindestens einmal jährlich oder bei Auftreten der Verschmutzungswarnung (8-maliges Blinken und 8 Signaltöne alle 58 Sek.). Saugen Sie die Schlitze des Melderkopfes vorsichtig mit einem Staubsauger ab. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten. Falls die Warnung bestehen bleibt, muss der Melder ausgetauscht werden.

Wie lange hält der Rauchwarnmelder TG520A?

Die Lebensdauer beträgt 10 Jahre ab Herstellungsdatum. Das Austauschdatum ist auf der Rückseite des Geräts angegeben. Nach Ablauf dieser Frist muss der Melder ersetzt werden, da die Sensoren mit der Zeit an Empfindlichkeit verlieren. Die Batterielebensdauer beträgt ca. 5 Jahre; bei schwacher Batterie (Blinken alle 5 Sek. + 2 Signaltöne alle 60 Sek.) sofort wechseln.

Kann der Melder vor unbefugter Demontage geschützt werden?

Ja, aktivieren Sie den Entnahmeschutz, indem Sie den Verriegelungspin an der Montageplatte mit einem Seitenschneider abknipsen. Danach kann der Melder nur noch mit einem Schlitzschraubendreher entfernt werden. Dies ist besonders in Mietwohnungen oder öffentlichen Bereichen empfehlenswert.

Was bedeuten die verschiedenen Blink- und Tonsignale?

- Normalbetrieb: Rote LED blinkt alle 10 Sek.
- Alarm: LED blinkt schnell, Dauerton 85 dB.
- Stummschaltung: LED blinkt alle 2 Sek.
- Batterie schwach: LED blinkt alle 5 Sek., 2 kurze Töne alle 60 Sek.
- Verschmutzung: LED blinkt 8-mal alle 8 Sek., 8 Töne alle 58 Sek.
Bei Störungen kann die akustische Warnung durch Drücken der Test-Taste für bis zu 7 Tage (jeweils 8 Stunden) unterdrückt werden.

Ist der TG520A mit anderen Rauchmeldern vernetzbar?

Nein, der TG520A ist ein Einzelmelder ohne Vernetzungsfunktion. Er kann nicht mit anderen Meldern gekoppelt werden. Für eine vernetzte Anlage (z.B. Funkrauchmelder) sind andere Modelle von Hager erforderlich. Dieser Melder erfüllt die Norm DIN 14676 für den Privatbereich, nicht für Brandmeldeanlagen (BMA) nach DIN 14675.

Wie entsorge ich den Rauchwarnmelder nach Gebrauch?

Entsorgen Sie das Gerät gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE). Das durchgestrichene Mülltonnensymbol zeigt an, dass es nicht im Hausmüll entsorgt werden darf. Bringen Sie es zu einer kommunalen Sammelstelle oder geben Sie es im Fachhandel ab. Die Batterie ist vorher zu entnehmen und separat zu entsorgen.

BEDIENUNGSANLEITUNG TG520A HAGER

Rauchwarnmelder Standard, Batterie 9V DC, weiß

TG520A 2

1. Beschreibung des Gerätes

1.1 Funktionsweise

Optischer Rauchwarnmelder zum Schutz von Privatwohnungen in Ein- oder Mehrfamilienhäusern oder Wohnwagen.

Bei erkannter Rauchbildung reagiert der Rauchwarnmelder wie folgt:

	Auslösender Rauchwarnmelder
	blinkt schnell
	Auslösung eines konstanten Signaltons (85 dB (A) im Abstand von 3 m)

ACHTUNG: Es wird empfohlen, den Rauchwarn -melder regelmäßig zu reinigen und nach Ablauf von 10 Jahren zu ersetzen. Das Austauschdatum ist auf der Rückseite des Geräts zu ersehen.

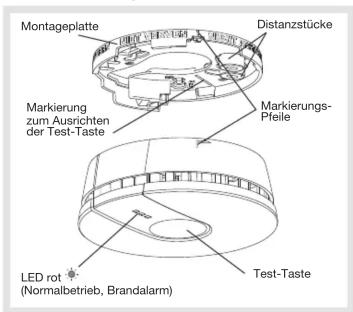

1.2 Beschreibung

2. Montage des Rauchwarnmelders

2.1 Wahl des Einbauortes

Der Rauchwarnmelder ist folgendermaßen zu platzieren:

• in Räumen mit Brandgefahr (Wohnzimmer mit Kamin, Kinderzimmer, ausgebaute Dach- bzw. Kellerräume usw.)
  • vorzugsweise Zentral an der Decke
• abseits von Belüftungsauslässen, die den Rauch möglicherweise wegleiten könnten
• über 50 cm von Hindernissen jedlicher Art entfernt (Wand, Trennwand, Balken o. ä.) (Abb. B)
• bei Fluren in über 10 m Länge jeweils ein Melder an beiden Enden.

Sollte die Deckenmontage nicht möglich sein (Decken mit geringer Festigkeit – z. B. Textildecken), kann der RWM an der Wand montiert werden. - Hierbei muss der Abstand zur Decke 40 cm bis 50 cm betragen (vom äußeren Rand des RWM aus gemes sen) (Abb. A).

• Vorzugsweise wird der RWM an der längeren Wand des Raumes möglichst im mittleren Drittel der Wand montiert.
• Außerdem muss die Wandfläche oberhalb des RWM und ca. 1 m unterhalb (auf einer Breite von mindestens 50 cm) frei von Gegenstän den jeglicher Art sein.
• Abseits von etwaigen elektrischen Störsignalen (Stromzähler, Metallschrank, EVG usw.).

Folgende Einbauorte sind zu vermeiden: - in der Nähe (Mindestabstand 50 cm) von EVG, Niedervolttrafo, Energiesparlampen

• in Räumen mit sehr hohem Staubaufkommen
• in Räumen, in denen Temperaturen unter -0°C bzw. über +55 °C erreicht werden; diese Temperaturen können die Funktionstüchtigkeit des

• in weniger als 1 m Abstand von Heizluftauslässen, Klimaanlagen- oder Belüftungsauslässen, da der Rauch hierdurch verteilt werden könnte

• in weniger als 6 m Entfernung von einem Kamin oder einem Holzofen, da der Verbrennungsrauch ungewünschten Alarm auslösen könnte

• in Räumen, in denen Rauch vom Kochen oder Wasserdampf ungewünschten Alarm auslösen könnte
• in Räumen mit Kondenswasserbildung oder Feuchtigkeit (ungeeignet für Badezimmer, Waschküchen usw.)
• im obersten Punkt von Spitzbogendecke (A-förmige Decke), da sich an dieser Stelle eine Luftblase bilden könnte, die den Rauch daran hindert, bis zum Melder vorzudringen (Abb. B).

2.2 Montage

2.2.1 Montage auf Unterputzdose

Für Unterputzdosen, Durchmesser 60 mm, sind die Befestigungslöcher mit der Pos.-Nr. 60 zu verwenden. Für Unterputzdosen, Durchmesser 85 mm, sind die Befestigungslöcher mit der Pos.-Nr. 85 zu verwenden. Sockel mit Hilfe geeigneter Schrauben anbringen.

2.2.2 Aufputzmontage

- Montageplatte am geplanten Einbauort anhalten und Befestigungslöcher mit Bleistift anzeichnen (Abbildung, Pos. 60 bzw. 85).

• Die Bohrpunkte mit einem geeigneten Bohrer anbringen, Durchmesser beachten.

- Montageplatte mit Hilfe geeigneter Dübel und Schrauben anbringen.

2.2.3 Option: Entnahmeschutz zum Verriegeln des Bauchwarnmelders an der Montagenplatte

Der Entnahmeschutz dient dazu, eine unbefugte Demontage des Rauchwarnmelders zu vereiteln. Aktivierung: Verriegelungspin mit einem Seitenschneider abknipsen.

ACHTUNG: Die Verriegelung lässt sich jetzt nur noch mit einem Schlitzschraubendreher öffnen.

3. Stromversorgung

1. Batterie anschließen; Polung beachten.

Die rote Kontroll-LED blitzt 15 Sekunden lang und anschließend im Abstand von 10 Sekunden, was den Normalbetrieb des Melders signalisiert.

1. Die an Montageplatte und Rauchwarnmelders vorhandenen Markierungspfeile zueinander ausrichten und durch Drehen im Uhrzeigersinn in die Montageplatte einrasten.

ACHTUNG: Der Rauchwarnmelder lässt sich nicht in die Montageplatte einrasten, solange er nicht mit einer Batterie bestückt ist. Dannach ist kein übermäßiger Kraftaufwand nötig!

4. Rauchwarnmelder testen

Beim manuellen Test des Rauchwarnmelders ertönt ein gedämpfter Signalton; dennoch empfiehlt es sich die Nachbarschaft vorab zu benachrichtigen und die gebotenen Vorkehrungen gegen Gehörschädigungen zu ergreifen.

ACHTUNG

• Niemals eine offene Flamme o. ä. zum Testen des Rauchwarnmelders verwenden.

• Der manuelle Test ist mindestens einmal monatlic und insbesondere nach längerer Abwesenheit durchzuführen.

4.1 Manueller Test

Test-Taste >5 Sekunden gedrückt halten, bis der Testton ertönt. Bis zum Loslassen der Test-Taste reagiert der Rauchwarnmelder wie folgt:

Rauchwarnmelder, der getestet wird

	blinkt schnell
	1 Sek. anhaltender Signalton (75 dB (A) im Abstand von 1 m), gefolgt von 1 Sek. Pause

4.2 Rauchmeldefunktions-Test:

Die Öffnungsschlitze des Detektionskopfes etwa 1 bis 2 Sekunden aus mindestens 10 cm Entfernung mit Testspray besprühen.

Falls bis max. 5 Minuten vor Einsatz des Testsprays ein manueller Test ausgelöst wurde, reagiert der Melder innerhalb von 10 Sekunden mit einer Reihe akustischer Signale, welche immer rascher aufeinander folgen. Der Melder löst dann 12 bis 22 Sekunden nach der Detektion den Alarm aus.

Sollten keine akustischen Signale abgegeben werden, ist die Rauchkonzentration im Detektionskopf zu gering. Sprühen Sie nochmals Testspray ein.

Die Reaktionen des Rauchwarnmelders werden im Kapitel "1.1 Funktionsweise" beschrieben.

5. Gewollte Unterdrückung des Melders

Der Melder kann für eine Dauer von ca. 12 Minuten deaktiviert werden:

- vorbeugend bei rauch-staubverursachenden Tätigkeiten (Fegen eines staubigen Raums, Schornsteinfegen usw.), zur Unterdrücken eines ungewollten Alarms

- zum Abstellen des Alarms ungefährlicher Rauchentwicklung.

Hierzu die Test-Taste gedrückt halten, bis der erste Signalton ertönt und dieser wieder verstummt. Die Zustandsmeldeleuchte des Rauchwarnmelders blinkt jetzt alle 2 Sekunden.

Deaktivierter Melder

Blinkt 1 x alle 2 Sek.

Nach Ablauf der 12-minütigen Sperre oder nach einem manuellen Test setzt sich der Rauchwarnmelder automatisch wieder in Betrieb; die Zustandsmeldeleuchte blinkt wieder alle 10 Sekunden.

ACHTUNG

• Im Verlauf der 12-minütigen Sperre kann der Rauchwarnmelder weder Rauch detektieren noch Alarm auslösen.

- Um den Melder vor Ablauf der Sperrphase wieder zu aktivieren, halten Sie ca. 10 Sekunden lang die Test-Taste gedrückt, bis der integrierte Summer auslöst (Details hierzu im Kapitel „Rauchwarnmelder testen“).

6. Störungsmeldungen

6.1 Fehler in der Stromversorgung
Fehlerverursachender Rauchwarnmelder

	1x Blinken alle 5 Sekunden (rote LED)
	2 kurz aufeinanderfolgende Signaltöne alle 60 Sek.

Tritt die akustische Fehlermeldung einer Batteriestörung zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben. Hierzu die Test-Taste bis zum Ertönen des ersten Signaltons gedrückt halten.

ACHTUNG: Ab dem Auftreten der batterieschwachmeldung ist die Funktion des Rauchwarnmelders noch für mindestens 30 Tage durch die Batterie gewährleistet. Es empfiehlt sich schnellstmöglich die Batterie auszutauschen.

6.2 Warnung "Melderkopf verschmutzt"
Fehlerverursachender Rauchwarnmelder

	8-maliges Blinken alle 8 Sekunden (rote LED)
	8 kurz aufeinanderfolgende Signaltöne alle 58 Sek.

Tritt die akustische Fehlermeldung "Melderkopf verschmutzt" zum ungewünschten Zeitpunkt auf, lässt sie sich maximal 7 Tage lang um 8 Stunden verschieben. Hierzu die Test-Taste bis zum Ertönen des ersten Signaltons gedrückt halten. Informieren Sie schnellstmöglich Ihren Elektrofachbetrieb.

7. Pflege des Melderkopfes

7.1 Reinigung des Melderkopfes

Der Melder sollte regelmäßig gereinigt werden. Die Schlitzes des Melderkopfes sind mindestens einmal jährlich bzw. bei jeder Fehlermeldung mit dem Staubsauger abzusaugen; dabei ist auch der Melderkop zu reinigen (siehe "Störungsmeldungen"). Hält die Fehlermeldung "Melderkopf verschmutzt" trotz Abstauben an, ist der Rauchwarnmelder auszuwechsel-

7.2 Batterie auswechseln

Falls der Entnahmeschutz des Rauchwarnmelders nicht aktiviert ist:

1. Rauchwarnmelder entgegen dem Uhrzeigersinn von der Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.

2. Verbrauchte Batterie auswechseln.

3. Rauchwarnmelder wieder in Montageplatte einrasten.

4. Test (siehe "Rauchwarnmelder testen") durchführen.

Falls der Entnahmeschutz des Rauchwarnmelders aktiviert ist:

1. Schlitzschraubendreher in die Einbuchtung einführen.

1. Rauchwarnmelder entgegen dem Uhrzeigersinn von de Montageplatte drehen, bis die Rastvorrichtung klickt und aufspringt.

2. Verbrauchte Batterie auswechseln.

3. Rauchwarnmelder wieder in Montageplatte einrasten.

4. Test (siehe "Rauchwarnmelder testen") durchführen.

7.3 Bei Renovierungsarbeiten

Das Anstreichen des Rauchwarnmelders ist nicht zulässig.

Sollten nach dem Einbau Renovierungsarbeiten erforderlich werden, ist der Rauchwarnmelder vollständig mit einer Abdeckung zu schützen.

ACHTUNG: Nicht vergessen, die Kunststoffschutzkappe nach beendeter Renovierung wieder abzunehmen.

8. Technische Daten

• Melderart: foto-optischer Rauchwarnmelder
  • Durchschnittlich abgedeckter Bereich: 50 m
• Einsatzbereich: innen
  • Stromversorgung: 9-V-Block Alkaline (DURACELL
  PLUS/6LR61); Lebensdauer ca. 5 Jahre
• Melderfunktionen: Zustand des Rauchwarnmelders und Alarm

- Integrierter Warnton bei Vorliegen von Rauch:

- 85 dB im Abstand von 3 m

- Integrierter Signalton 75 dB im Abstand von 1 m:

bei Test, bei Fehlermeldung

• Betriebstemperatur: - 0 °C bis + 55 °C

- Lagerungstemperatur: - 0 °C bis + 55 °C

- Schutzart: IP32

- Abmessungen (D x H): 127 mm x 49 mm

• Gewicht: 210 g

GARANTIE : 24 Monate gegen Material- und Fabrikationsfehler, ab Fertigungsdatum. Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung durch unsere Abteilung Qualitätsprüfung kein Fehler infolge unsachgemäßen Einbaus und/oder kunstregelwidriger Anwendung festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind dem Gerät beizufüger

Entsorgung elektrischer und elektronischer Geräte (anzuwenden in Ländern der Europäischen Union und anderen Ländern Europas, die einem Sammelsystem angeschlossen sind). Dieses Symbol auf dem Produkt bzw. dessen Verpackung zeigt an, dass dieses Gerät nicht nicht ist vorzinsliche Positionären, die einen speziellen Sammelstelle zur Rücknahme von Elektroschrott übergeben werden. Wenn Sie sicherstellen, dass dieses Gerät dem geeigneten Abfallsystem zugeführt wird, leisten Sie einen wichtigen Beitrag zur Vermeidung negativer Folgen für die Umwelt und die Gesundheit Ihrer Mitarbeiter. Weitere Informationen zum Recycling des Geräts gibt Ihnen gern ihre Zinsatz aus Einkommen, Abfallwirtschaft oder das Geschäft, in welchem Sie dieses gekauft haben.

Verwendung nur im Privatbereich oder wohnähnlichen Bereich nach DIN 14676. Dient nicht zum Einsatz in eine BMA nach DIN 14675.

Hersteller: Hager Security SAS Adresse: F-38926 Crolles Cedex - France Gerätetyp: Rauchwarnmelder Produktreferenz: TG520A • Marke: Hager

Der Rauchwammelder TG520A entspricht den Anforderungen der Verordnung (EU) N° 305/2011 und allen wesentlichen Merkmalen und Bestimmungen der harmonisierten Norm EN EN 14604 (2005) + AC 2008. Die Leistungserklärung nr 0333-CPD-292034 des Produktes TG520A kann auf der Internetseite der Firma hager des zutreffenden Landes heruntergeladen werden.

Hinweis: Änderungen der technischen Daten und des Designs aufgrund von Produkt verbesse rungen bleiben uns ohne Ankündigung vorbehalter
