Producttype	Digitale multimeter
Merk	Velleman
Model	DVM898
Display	LCD 3 ½ digits, 7 segmenten, 6000 counts, 60 x 28 mm
Bereikselectie	Automatisch en handmatig
Ondersteunde metingen	DC/AC spanning, DC/AC stroom, weerstand, capaciteit, diode, continuïteit, frequentie, duty cycle, temperatuur
True RMS AC	Ja (spanning en stroom)
Overspanningscategorie	CAT III 600 V / CAT IV 300 V
Vervuilingsgraad	2 (huishoudelijke en kantooromgevingen)
Voeding	1 batterij 9 V 6F22 (inbegrepen)
Interne zekeringen	F0,5 A/600 V en F15 A/1000 V (5 x 20 mm)
Afmetingen (L x B x H)	177 x 92 x 40 mm
Gewicht (met batterij)	320 g
Overbelastingsbeveiliging	600 V DC/AC rms (behalve stroom, beveiligd door zekeringen)
Ingangsimpedantie (spanning)	10 MΩ (>100 MΩ voor mV-bereiken)
Speciale functies	Data hold (DH), achtergrondverlichting, relatieve meting (REL), MAX/MIN-waarde, automatische uitschakeling
Weerstandsbereik	600 Ω tot 60 MΩ
Capaciteitsbereik	9,999 nF tot 99,99 mF
Temperatuurbereik	-20 °C tot 1000 °C (met NiCr-NiSi thermokoppel)
Frequentiebereik	9,999 Hz tot 99,99 kHz
Duty cycle	0,1 % tot 99,9 %
Meegeleverde accessoires	Meetsnoeren CAT III 1000 V / CAT IV 600 V, 15 A, 75 cm
Garantie	24 maanden (consumenten EU)
Onderhoud en reiniging	Vochtige doek en mild schoonmaakmiddel; batterij en zekering vervangbaar door gebruiker
Veiligheid	Respecteer spanningslimieten, ontkoppel de snoeren voordat u de behuizing opent, gebruik de gespecificeerde zekeringen

Veelgestelde vragen - DVM898 VELLEMAN

Hoe meet ik een gelijkspanning?

Draai de draaiknop naar V~ of mV~ en druk op SELECT om de DC-modus te kiezen. Sluit de rode meetsnoer aan op de VΩHz-aansluiting en de zwarte op COM. Verbind de meetpunten met het circuit. Lees de waarde en polariteit op het display.

Hoe meet ik een hoge stroom (tot 15 A)?

Zet de draaiknop op de stand A~ (wisselstroom) of A (gelijkstroom) al naargelang het type. Druk op SELECT om AC of DC te kiezen. Voor een stroom tussen 600 mA en 15 A sluit u de rode meetsnoer aan op de 15A-aansluiting en de zwarte op COM. Sluit de multimeter in serie met de belasting. Overschrijd 15 A niet en respecteer de maximale continue meettijd van 1 A.

Wat betekent de weergave "OL"?

OL staat voor OverLoad (overbelasting). Dit geeft aan dat de meting het geselecteerde bereik overschrijdt. Kies in de handmatige modus een hoger bereik. In de automatische modus schakelt de multimeter automatisch van bereik, maar als de waarde te hoog is, wordt OL weergegeven.

Hoe vervang ik de batterij of zekering?

Schakel het apparaat uit en koppel alle snoeren los. Draai de schroef van het batterijvak aan de achterzijde los. Verwijder de lege batterij (9 V 6F22) en plaats een nieuwe met de juiste polariteit. Voor de zekering opent u de behuizing en vervangt u de defecte zekering door een identiek type: F0,5 A/600 V of F15 A/1000 V (5 x 20 mm). Sluit zorgvuldig.

Hoe gebruik ik de diode- en continuïteitstest?

Zet de draaiknop op Ω →+·–. Druk op SELECT om de diode- of continuïteitsmodus te kiezen. Sluit de rode meetsnoer aan op VΩHz en de zwarte op COM. Voor de diodetest verbindt u de rode punt met de anode en de zwarte met de kathode; het display toont de doorlaatspanning. Voor continuïteit verbindt u de punten tussen twee punten; er klinkt een geluidssignaal als de weerstand lager is dan ongeveer 50 Ω.

Hoe meet ik de temperatuur?

Draai de draaiknop naar °C/°F. Druk op SELECT om Celsius of Fahrenheit te kiezen. Sluit de rode banaanstekker van de thermokoppel (NiCr-NiSi) aan op de VΩHz-aansluiting en de zwarte stekker op COM. Plaats de sonde op het te meten object. De temperatuur wordt weergegeven. Overschrijd 1000 °C niet.

Wat zijn belangrijke veiligheidsmaatregelen?

Overschrijd nooit de spanningslimieten (600 V DC/AC rms in CAT III). Houd uw vingers altijd achter de bescherming van de meetsnoeren bij metingen >60 V DC of >30 V AC rms. Koppel de snoeren los voordat u de behuizing opent. Gebruik alleen zekeringen met dezelfde specificaties. Meet geen weerstand, diode of continuïteit op een onder spanning staand circuit. Respecteer de installatiecategorieën (CAT III/IV).

Hoe gebruik ik de relatieve meting?

Druk op REL om de relatieve meting in te schakelen. De multimeter slaat de huidige meetwaarde op als referentie en toont het verschil ten opzichte van deze referentie. Druk nogmaals op REL om de functie te verlaten.

Wat moet ik doen als het apparaat niet inschakelt of een zwakke batterij aangeeft?

Als het display zwak is of het symbool voor een zwakke batterij verschijnt, vervang de batterij dan onmiddellijk door een nieuwe 9 V 6F22. Als het apparaat helemaal niet inschakelt, controleer dan de batterij en de aansluitingen. Controleer of de zekering niet is doorgebrand. Als het probleem aanhoudt, neem dan contact op met uw verkoper.

Wat is de garantie en hoe kan ik deze claimen?

De garantie is 24 maanden voor consumentenproducten in de EU, vanaf de aankoopdatum. Het dekt productie- en materiaalfouten. Om de garantie te claimen, retourneer het apparaat met de originele kassabon naar het verkooppunt, in de originele verpakking met een beschrijving van het defect. Schade als gevolg van oneigenlijk gebruik, verwaarlozing of normale slijtage wordt niet gedekt.

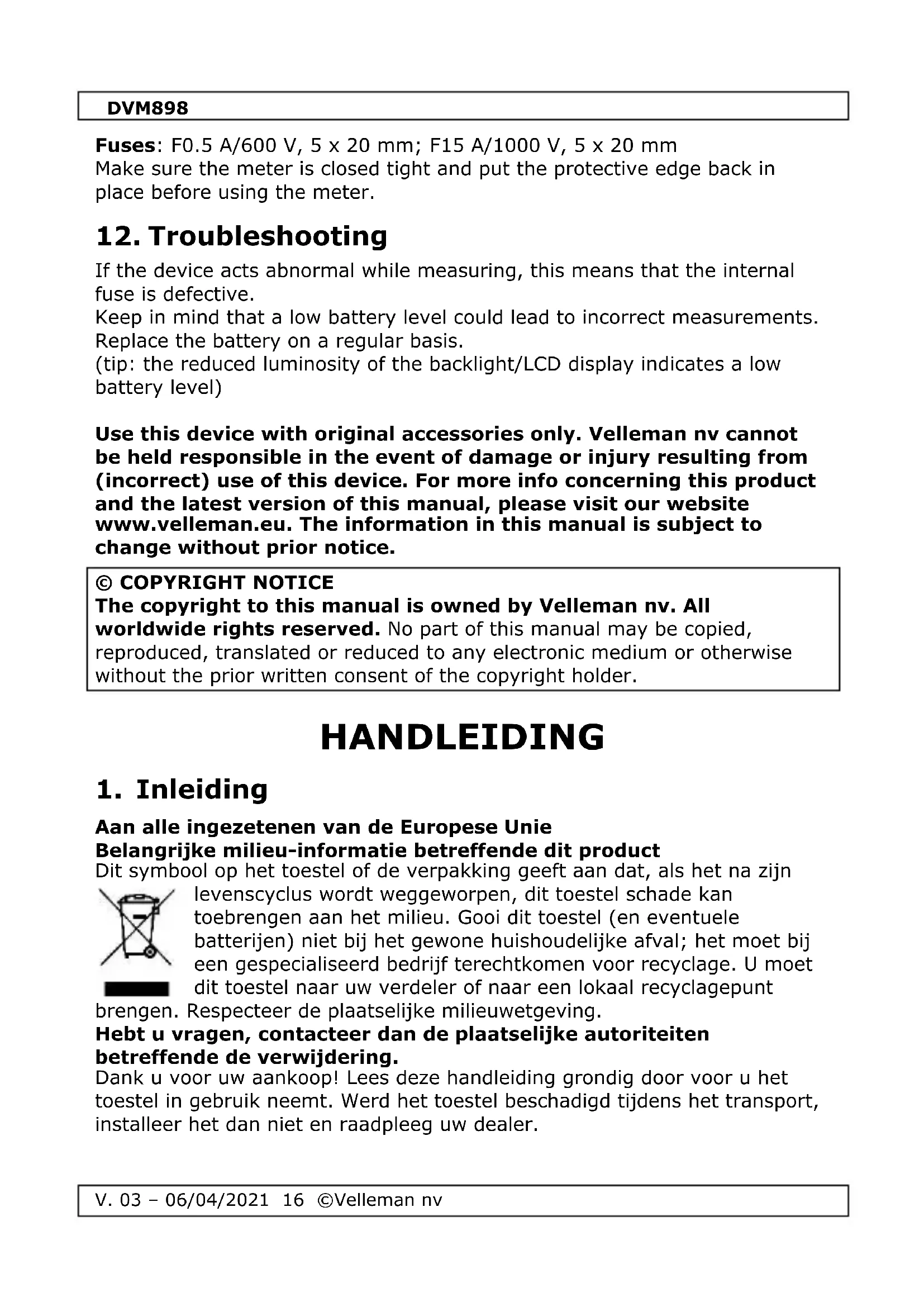

GEBRUIKSAANWIJZING DVM898 VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn

levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

	[AC (wisselstroom)]
	DC (gelijkstroom)
	Zowel wissel- als gelijkstroom
	Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.
	Opgelet: Risico op gevaar, lees de gebruikershandleiding.Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de doodOpgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.
	Dubbele isolatie (klasse II-bescherming)
	Aarding
	zekering
	Capaciteit (condensator)
	Diode
	Continuïteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

	Dit symbool betekent Instructies lezenHet niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.
	Dit symbool betekent GevaarGevaarlijke toestand of actie die kan leiden tot letsel of de dood
	Dit symbool betekent Risico op gevaar/schadeRisico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood
	Dit symbool betekent Opgelet; belangrijke informatieHet niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.

DVM898

	WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.Opmerking: zie waarschuwing op de achterkant van het toestel
	Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.
	Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
	Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik.Zie §8 Vervuilingsgraad.
	Houd dit toestel uit de buurt van kinderen en onbevoegden.
	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.
	Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.Contacteer uw verdeler voor eventuele reserveonderdelen.
	Dit meetinstrument behoort tot de installatiecategorie CAT IV. Zie §7 Overspanning-/installatiecategorie.
	Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
	Om veiligheidsredenen mag u geen wijzigingen aanbrengen.Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
	Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

4. Maintenance

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging.

Voor informatie over het vervangen van de batterijen en de zekering, zie

§11 Batterijen en zekeringen vervangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld.
• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.
• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotientiaal (kunnen) overschrijden.
  Gebruik de meter nooit voor categorie IV-installaties bij spanningsmetingen die de veiligheidsmarge van 300 V boven het massapotientiaal (kunnen) overschrijden.
• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.
• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.
• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.
• Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.
• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display
   3 12 -digits, 7 segmenten, LCD: 60 x 28 mm
2. Functieknoppen
3. Keuzeschakelaar

4. "15A"-bus
   Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 15 A te meten.

5. "μAmA"-bus

Sluit het rode (+) meetsnoer aan op deze bus om stroom (uitgez. 10 A) te meten.

1. "COM"-bus

Sluit het zwarte (-) meetsnoer aan.

1. "VΩHz"-bus

Sluit het rode meetsnoer (+) aan op deze bus om spanning, weerstand en frequentie te meten.

7. Overspannings-/installatiecategorie

DMM's worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn.

De bestaande categorieën volgens EN 61010-1 zijn:

CAT I	Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen...
CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).

DVM898

CAT IV

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.

Waarschuwing:

Dit toestel is ontworpen conform EN 61010-1 installatiecategorie CAT III 600 V / CAT IV 300 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot max. 600 V in een CAT III-omgeving en tot max. 300 V in een CAT IV-omgeving

8. Vervuilingsgraad

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstyles. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

Vervuilingsgraad 1	Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor)
Vervuilingsgraad 2	Omgeving met enkel niet-geleidende vervuiling.Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving)
Vervuilingsgraad 3	Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie.(industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag)
Vervuilingsgraad 4	Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

9. Specificaties

Dit toestel is niet gekalibreerd bij aankoop!

Normen:

Gebruik dit toestel alleen voor metingen in CAT I, CAT II, CAT III en CAT IV-omgevingen (zie §7).

Gebruik dit toestel alleen in een omgeving met vervuilingsgraad 2 (zie §8).

Ideale omgevingstemperatuur:

temperatuur: 0 °C tot 40 °C (32 °F tot 104 °F)

relatieve vochtigheid: max. 80 %

hoogte: max. 2000 m (6560 ft)

spanning 600 V

beveiliging door zekering

F0.5 A/600 V, 5 x 20 mm

F15 A/1000 V, 5 x 20 mm

voeding 1x 9 V 6F22 (meegelev.)

display...... LCD, 6000 counts

display-afmetingen 60 x 28 mm

buiten meetbereik ....ja

continuiteitszoemer ....ja

diodetest......ja

batterij-laag-indicatie......ja

bereikmodus....automatisch + manueel

dataholdfunctie ...... ja

achtergrondverlichting......ja

automatische uitschakeling ...... ja

afmetingen....177 x 92 x 40 mm

gewicht (met batterij) 320 g

opslagtemperatuur

temperatuur ...... -20 °C tot 60 °C

vochtigheid .... < 90 % RH

meetsonde .... CAT III 1000 V/CAT IV 600 V, 15 A; L = 75 cm

9.1 GELIJKSPANNING

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
60.00 mV	0.01 mV	± (0.8 % v.d. uitlezing + 2 digits)
600.0 mV	0.1 mV	± (0.5 % v.d. uitlezing + 2 digits)
6.000 V	1 mV
60.00 V	10 mV
600.0 V	100 mV
600 V	1 V	± (0.8 % v.d. uitlezing + 2 digits)

Beveiliging tegen overbelasting: 600 V DC of AC rms

Impedantie : 10 MΩ, > 100 MΩ voor 60 mV/600 mV-bereik

9.2 WISSELSPANNING

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
60.00 mV	0.01 mV	± (1.2 % v.d. uitlezing + 3 digits)
600.0 mV	0.1 mV
6.000 V	1 mV	± (0.8 % v.d. uitlezing + 3 digits)
60.00 V	10 mV
600.0 V	100 mV
600 V	1 V	± (1.8 % v.d. uitlezing + 3 digits)

AC true rms

Frequentiebereik: 40 Hz - 1 kHz

Beveiliging tegen overbelasting: 600 V DC of AC rms

Impedantie : 10 MΩ, > 100 MΩ voor 60 mV/600 mV-bereik

9.3 GELIJKSTROOM

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
600 μA	0.1 μA	± (1.2 % v.d. uitlezing + 2 digits)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA

DVM898

6 A	1 mA	± (2.0 % v.d. uitlezing + 3 digits)
15 A	10mA

Beveiliging tegen overbelasting: zekering F0.5 A/600 V, zekering

F15 A/600 V

Max. stationaire stroom bij continu testen: 1 A

9.4 AC-STROOM

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
bereik	resolutie	nauwkeurigheid
600 μA	0.1 μA	± (1.5 % v.d. uitlezing + 3 digits)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.5 % v.d. uitlezing + 5 digits)
15 A	10mA

AC true rms

Frequentiebereik: 40 Hz - 1 kHz

Beveiliging tegen overbelasting: zekering F0.8 A/600 V, zekering

F15 A/600 V

Max. stationaire stroom bij continu testen: 1 A

9.5 WEERSTAND

	Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
600 Ω	0.1 Ω	± (1.0 % v.d. uitlezing + 3 digits)
6 kΩ	1 Ω	± (1.0 % v.d. uitlezing + 2 digits)
60 kΩ	10 Ω
600 kΩ	100 Ω
6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1.5 % v.d. uitlezing + 3 digits)

Beveiliging tegen overbelasting: 600 V DC of AC rms

9.6 CAPACITEIT

	Voer geen capaciteitsmetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
9.999 nF	1 pF	± (3.0 % v.d. uitlezing + 10 digits)
99.99 nF	10 pF	± (2.5 % v.d. uitlezing + 5 digits)
999.9 nF	100 pF
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % v.d. uitlezing + 10 digits)
999.9 μF	100 nF	± (10.0 % v.d. uitlezing + 20 digits)
9.999 mF	1 μF
99.99 mF	10 μF

Beveiliging tegen overbelasting: 600 V DC of AC rms

	Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is
bereik	omschrijving	meetvoorwaarde
	voorwaartse spanning van de diode bij benadering	DC-doorlaatstroom ± 1,5 mA DC-sperspanning ± 3.2 V
	ingebouwde zoemer bij weerstanden < ± 50 Ω	nullastspanning ± 1.0 V

Beveiliging tegen overbelasting: 600 V DC of AC rms

9.8 FREQUENTIE

	Voer geen frequentiemetingen uit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
9.999 Hz	0.001 Hz	± (0.1 % v.d. uitlezing + 5 digits)
99.99 Hz	0.01 Hz
999.9 Hz	0.1 Hz
9.999 kHz	1 Hz
99,99 kHz	10 Hz

V. 03 - 06/04/2021 25 ©Velleman nv

DVM898

	Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC
	Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "V\~" of "mV\~".
2. Druk op "SELECT" om de modus AC of DC te kiezen.
3. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
4. Sluit de meetsnoeren aan op de meetbron.
5. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op de LCD-display weergegeven.

Opmerkingen

- In AC-bereik, druk op "Hz%" om de frequentie of werkcylus te meten.

10.2 STROOM METEN

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar op "A\~, "mA\~" of "μA\~".
2. Druk op "SELECT" om de modus AC of DC te kiezen.
3. Sluit het rode meetsnoer aan op de "μAmA"-bus en het zwarte meetsnoer op de "COM"-bus. Sluit het rode meetsnoer aan op de "15A"-bus voor metingen tussen 600mA en 15A).
4. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de stroom wilt meten.
5. De meetwaarde wordt samen met de polariteit van de rode meetsnoer op de LCD-display weergegeven.

Opmerkingen

- In AC-bereik, druk op "Hz%" om de frequentie of werkcylus te meten.

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "Ω→+→-+".
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
3. Sluit de meetsnoeren aan op de weerstand. De meetwaarde wordt op de LCD-display weergegeven.

10.4 CAPACITEITSMETINGEN

Voer geen capaciteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "Ω→+H".
2. Druk op "SELECT" om de modus "capaciteit" te kiezen.
3. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.

DVM898

1. Sluit de meetsnoeren aan op de meetbron. De meetwaarde wordt op de LCD-display weergegeven.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar op "Ω→+→-+→".
2. Druk op "SELECT" om de modus "diode" of "continuïteit" te kiezen.
3. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
4. Voor diodemeting, sluit het rode meetsnoer aan op de anode van de diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode wordt op de display weergegeven.
   Voor continuïteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is

10.6 FREQUENTIE EN WERKCYLCUS-METINGEN

Voer geen frequentie of werkcyclusmetingen uit in circuits waarop spanning aanwezig is.

1. Zet de draaischakelaar op "Hz".
2. Druk op "Hz%" om de modus "frequentie" of "werkcyclus" te kiezen.
3. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
4. Sluit de meetsnoeren aan op de meetbron. De meetwaarde wordt op de LCD-display weergegeven.

10.7 TEMPERATUURMETING

1. Zet de draaischakelaar op "°C/°F".
2. Druk op "SELECT" om de modus "Celsius" of "Fahrenheit" te kiezen.
3. Sluit het rode banaanstekker aan op de "VΩHz"-bus en het zwarte meetsnoer op de "COM"-bus.
4. Sluit de banaanstekker aan op de meetbron. De meetwaarde wordt op de LCD-display weergegeven.

10.8 DATAHOLDFUNCTIE

Druk op "D"om de meetwaarde op de display te vergrendelen. Druk nogmaals om te verlaten.

V. 03 - 06/04/2021 28 ©Velleman nv

10.9 ACHTERGRONDVERLICHTING

Houd "D4" gedurende 2 seconden ingedrukt om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting wordt automatisch uitgeschakeld.

Druk op "REom de relatieve waarde te meten of om de functie te verlaten.

10.11 MAXIMUMWAARDE

Druk op "MAX/MIN" om de maximum/minimum meetwaarde op de display te vergrendelen/ontgrendelen.

10.12 AUTOMATISCH/MANUEEL BEREIK

Druk meermaals op "RANGE" totdat het gewenste bereik wordt weergegeven. Houd knop ingedrukt om naar de automatische selectiemodus terug te keren.

Opmerkingen

- In manuele selectiemodus, selecteer een hoger bereik wanneer "OL" verschijnt.

11. Batterijen en zekeringen vervangen

	WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.Opmerking: zie waarschuwing op de achterkant van het toestel
	Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.Contacteer uw verdeler voor eventuele reserveonderdelen.
	De apparatuur moet geïsoleerd of ontkoppeld worden van de GEVAARLIJKE SPANNING alvorens de behuizing te openen (zie batterij vervangen).

• Wanneer "E" op de display verschijnt, mot u de batterijen vervangen.
• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout.

De batterij vervangen:

• Schakel de meter uit.
- Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.
- Verwijder de oude batterij en plaats een nieuwe.

DVM898

- Sluit de behuizing en draai de schroef vast.

Batterij: 1x 6F22, respecteer de polariteit

Zekeringen: F0.5 A/600 V, 5 x 20 mm; F15 A/1000 V, 5 x 20 mm

Sluit de behuizing zorgvuldig.

12. Problemen en oplossingen

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect.

Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig.

(tip: Vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg).

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
