Tipo de producto	Multímetro digital
Marca	Velleman
Modelo	DVM898
Pantalla	LCD 3 ½ dígitos, 7 segmentos, 6000 puntos, 60 x 28 mm
Selección de rango	Automática y manual
Medidas compatibles	Tensión CC/CA, corriente CC/CA, resistencia, capacitancia, diodo, continuidad, frecuencia, ciclo de trabajo, temperatura
True RMS AC	Sí (tensión y corriente)
Categoría de sobretensión	CAT III 600 V / CAT IV 300 V
Grado de contaminación	2 (entornos doméstico y de oficina)
Alimentación	1 pila 9 V 6F22 (incluida)
Fusibles internos	F0,5 A/600 V y F15 A/1000 V (5 x 20 mm)
Dimensiones (L x An x Al)	177 x 92 x 40 mm
Peso (con pila)	320 g
Protección de sobrecarga	600 V CC/CA rms (excepto corriente, protegido por fusibles)
Impedancia de entrada (tensión)	10 MΩ (>100 MΩ para rangos mV)
Funciones especiales	Retención de pantalla (DH), retroiluminación, medición relativa (REL), valor MAX/MIN, apagado automático
Rango de resistencia	600 Ω a 60 MΩ
Rango de capacitancia	9,999 nF a 99,99 mF
Rango de temperatura	-20 °C a 1000 °C (con termopar NiCr-NiSi)
Rango de frecuencia	9,999 Hz a 99,99 kHz
Ciclo de trabajo	0,1 % a 99,9 %
Accesorios incluidos	Puntas de prueba CAT III 1000 V / CAT IV 600 V, 15 A, 75 cm
Garantía	24 meses (consumo general UE)
Mantenimiento y limpieza	Paño húmedo y detergente suave; reemplazo de pila y fusible por el usuario
Seguridad	Respetar los límites de tensión, desconectar los cables antes de abrir la carcasa, usar los fusibles especificados

Preguntas frecuentes - DVM898 VELLEMAN

¿Cómo medir una tensión continua?

Gire el selector giratorio a V~ o mV~ y presione SELECT para elegir el modo CC. Conecte el cable rojo al terminal VΩHz y el negro a COM. Conecte las puntas de prueba al circuito. Lea el valor y la polaridad en la pantalla.

¿Cómo medir una corriente alta (hasta 15 A)?

Coloque el selector giratorio en la posición A~ (corriente alterna) o A (corriente continua) según el tipo. Presione SELECT para elegir CA o CC. Para una corriente entre 600 mA y 15 A, conecte el cable rojo al terminal 15A y el negro a COM. Conecte el multímetro en serie con la carga. No supere los 15 A y respete el tiempo máximo de medición continua de 1 A.

¿Qué significa la pantalla "OL"?

OL significa OverLoad (sobrecarga). Indica que la medición supera el rango seleccionado. En modo manual, seleccione un rango más alto. En modo automático, el multímetro cambia de rango automáticamente, pero si el valor es demasiado alto, se muestra OL.

¿Cómo reemplazar la pila o el fusible?

Apague el dispositivo y desconecte todos los cables. Afloje el tornillo del compartimiento de la pila en la parte trasera. Retire la pila usada (9 V 6F22) e inserte una nueva respetando la polaridad. Para el fusible, abra la carcasa y reemplace el fusible defectuoso por un modelo idéntico: F0,5 A/600 V o F15 A/1000 V (5 x 20 mm). Cierre con cuidado.

¿Cómo usar la prueba de diodo y continuidad?

Coloque el selector giratorio en Ω →+·–. Presione SELECT para elegir el modo diodo o continuidad. Conecte el cable rojo a VΩHz y el negro a COM. Para la prueba de diodo, conecte la punta roja al ánodo y la negra al cátodo; la pantalla muestra la tensión directa. Para la continuidad, conecte las puntas entre dos puntos; suena una señal acústica si la resistencia es inferior a aproximadamente 50 Ω.

¿Cómo medir la temperatura?

Gire el selector giratorio a °C/°F. Presione SELECT para elegir Celsius o Fahrenheit. Conecte el enchufe banana rojo del termopar (NiCr-NiSi) en el terminal VΩHz y el enchufe negro en COM. Coloque la sonda sobre el objeto a medir. Se muestra la temperatura. No supere los 1000 °C.

¿Cuáles son las precauciones de seguridad importantes?

Nunca supere los límites de tensión (600 V CC/CA rms en CAT III). Siempre coloque los dedos detrás de la protección de las puntas para mediciones >60 V CC o >30 V CA rms. Desconecte los cables antes de abrir la carcasa. Use solo fusibles de las mismas especificaciones. No mida resistencia, diodo o continuidad en un circuito energizado. Respete las categorías de instalación (CAT III/IV).

¿Cómo usar el modo de medición relativa?

Presione REL para activar la medición relativa. El multímetro registra el valor de medición actual como referencia y muestra la diferencia con respecto a esa referencia. Presione REL nuevamente para salir de la función.

¿Qué hacer si el dispositivo no se enciende o muestra pila baja?

Si la pantalla está débil o aparece el símbolo de pila baja, reemplace inmediatamente la pila por una nueva 9 V 6F22. Si el dispositivo no se enciende en absoluto, verifique la pila y las conexiones. Asegúrese de que el fusible no esté fundido. Si el problema persiste, comuníquese con su distribuidor.

¿Cuál es la garantía y cómo hacerla valer?

La garantía es de 24 meses para productos de consumo general en la UE, a partir de la fecha de compra. Cubre defectos de fabricación y materiales. Para hacerla valer, devuelva el dispositivo con el ticket de compra original al punto de venta, en su embalaje original con una descripción del defecto. Los daños por mal uso, negligencia o desgaste normal no están cubiertos.

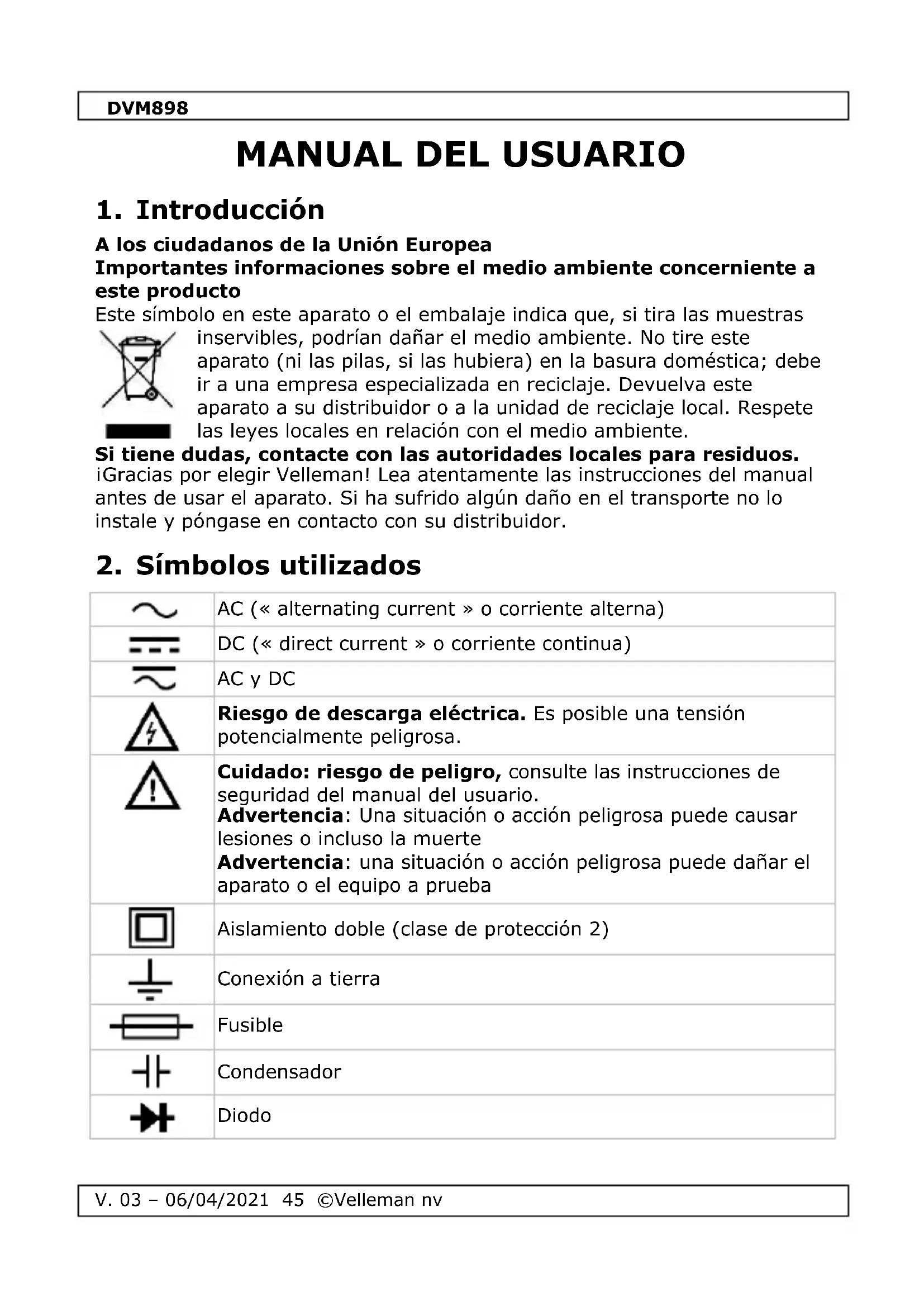

MANUAL DE USUARIO DVM898 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras

inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Símbolos utilizados

	AC («alternating current» o corriente alterna)
	DC («direct current» o corriente continua)
	AC y DC
	Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.
	Cuidado: riesgo de peligro, consulte las instrucciones de seguridad del manual del usuario.Advertencia: Una situación o acción peligrosa puede causar lesiones o incluso la muerteAdvertencia: una situación o acción peligrosa puede dañar el aparato o el equipo a prueba
	Aislamiento doble (clase de protección 2)
	Conexión a tierra
	Fusible
	Condensador
	Diodo

DVM898

Continuidad

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Este símbolo indica: Leer las instrucciones

Si no lee las instrucciones o el manual del usuario puede dañar el aparato o sufrir heridas, incluso morir.

Este símbolo indica: Peligro

Una situación o acción peligrosa puede causar lesiones o incluso la muerte

Este símbolo indica: Riesgo de peligro/daños.

Una situación o acción peligrosa puede causar daños, lesiones o incluso la muerte

Este símbolo indica: Advertencia; información importante

La negligencia de esta información puede causar una situación peligrosa.

ADVERTENCIA: Para evitar descargas eléctricas, siempre

desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.

Observación: Consulte la advertencia del compartimiento de pilas.

No exponga el aparato al frío, el calor ni grandes variaciones de temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la condensación y los errores de medición.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.

El aparato pertenece al grado de contaminación 2. Sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. No es apto para el uso industrial. Consulte §8 « Grado de contaminación ».

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

DVM898

	Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza.Contacte con su distribuidor si necesita piezas de recambio.
	Este aparato pertenece a la categoría de sobretensión CAT IV. Consulte §7 « Categorías de sobretensión/instalación.
	Lea atentamente este manual del usuario y el apéndice. Familiarícese con el funcionamiento del aparato antes de utilizarlo.
	Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
	Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

4. Mantenimiento

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento.

Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible.

No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

5. Durante el uso

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

• Nunca exceda los valores límites de protección mencionados. Nunca exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.
• Nunca toque terminales no utilizados cuando el multímetro esté conectado a un circuito a prueba.
• No utilice el multímetro para instalaciones de la categoría III al medir tensiones que podrían sobrepasar la margen de seguridad de 600 V encima de la masa.

DVM898

No utilice el multímetro para instalaciones de la categoría IV al medir tensiones que podrían sobrepasar la margen de seguridad de 300 V encima de la masa.

• Coloque el selector de rango en la posición máxima si no conoce el valor de antemano.
• Desconecte las puntas de prueba del circuito analizado antes de seleccionar otra función u otro rango.
• Pueden producirse arcos de tensión en los extremos de las puntas de prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.
• Sea extremadamente cuidadoso al medir una tensión > 60 VDC o 30 VAC RMS. iPonga siempre sus dedos detrás de la barrera de protección!
• No mida resistencias, diodos o continuidad en circuitos bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

Véase la figura en la página 2 de este manual del usuario:

1. pantalla
   3 ½ dígitos, 7 segmentos, LCD: 60 x 28 mm
2. Botones de función
3. Botón de selección

4. borne "15A"
   Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 15 A.

5. Borne "μAmA"

Conecte la punta de prueba roja (positiva) a esta conexión para medir la corriente (salvo 10 A).

1. borne "COM"

Conecte la punta de prueba negra (negativa).

1. Borne "VΩHz"

Conecte la punta de prueba roja a esta conexión para medir la tensión, la resistencia y la frecuencia.

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión.

Las categorías según EN 61010-1 son:

DVM898

CAT I	Un multímetro de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc.
CAT II	Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10 m de un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc.
CAT III	Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).
CAT IV	Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario.Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal), necesita un DMM de la categoría CAT IV.

Advertencia:

Este multímetro ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT III 600 V / CAT II 300 V, lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones hasta 600 V en CAT III y hasta 300 V en CAT IV

8. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado.

Grado de contaminación 1

Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado).

DVM898

grado de contaminación 2	Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina)
Grado de contaminación 3	Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación(ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones).
Grado de contaminación 4	Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas).

Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2. Lo que implica restricciones de uso con respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

9. Especificaciones

¡Este aparato no está calibrado por defecto!

Instrucciones sobre el ambiente de uso:

Utilice este aparato sólo para mediciones en un ambiente CAT I, CAT II, CAT III y CAT IV (véase §7).

Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8).

Condiciones ideales:

temperatura: de 0 °C a 40 °C (de 32 °F a 104 °F)

humedad relativa: máx. 80 %

altura: máx. 2000 m (6560 ft)

tensión 600 V

protección por fusible

F0.5 A/600 V, 5 x 20 mm

F15 A/1000 V, 5 x 20 mm

alimentación....1 x 9 V 6F22 (incl.)

pantalla ....LCD, 6000 cuentas

dimensiones de la pantalla 60 x 28 mm

sobre rango...... sí

avisador acústico de continuidad...... sí

prueba de diodos...... sí

indicador de estado de la batería ...... sí

selección de rango....automática + manual

retención de lectura (data hold)...... sí

DVM898

retroiluminación ...... sí

desactivación automática...... sí

dimensiones 177 x 92 x 40 mm

peso (con la pila)....320 g

ambiente de almacenamiento

temperatura ......de-20 °C a 60 °C

humedad.... < 90 % RH

punta de prueba.....CAT III 1000 V/CAT IV 600 V, 15 A; L = 75 cm

9.1 TENSIÓN DC

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
alcance	resolución	precisión
60.00 mV	0.01 mV	± (0.8 % de la lectura + 2 dígitos)
600.0 mV	0.1 mV	± (0.5 % de la lectura + 2 dígitos)
6.000 V	1 mV
60.00 V	10 mV
600.0 V	100 mV
600 V	1 V	± (0.8 % de la lectura + 2 dígitos)

Protección de sobrecarga: 600 V DC o AC rms

Impedancia: 10 MΩ, > 100 MΩ para el rango de 60 mV

9.2 TENSIÓN AC

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
alcance	resolución	precisión
60.00 mV	0.01 mV	± (1.2 % de la lectura + 3 dígitos)
600.0 mV	0.1 mV
6.000 V	1 mV	± (0.8 % de la lectura + 3 dígitos)
60.00 V	10 mV
600.0 V	100 mV
600 V	1 V	± (1.8 % de la lectura + 3 dígitos)

AC true rms

Rango de frecuencias: 40 Hz - 1 kHz

Protección de sobrecarga: 600 V DC o AC rms

Impedancia: 10 MΩ, > 100 MΩ para el rango de 60 mV

9.3 CORRIENTE DC

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
alcance	resolución	precisión
600 μA	0.1 μA	± (1.2 % de la lectura + 2 dígitos)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.0 % de la lectura + 3 dígitos)
15 A	10 mA

Protección de sobrecarga: fusible (F0.5 A / 600 V), fusible (F15 A / 600 V) Corriente en ralentí máx. durante la medición continua: 1 A

9.4 CORRIENTE AC

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
alcance	resolución	precisión
600 μA	0.1 μA	± (1.5 % de la lectura + 3 dígitos)
6000 μA	1 μA
60 mA	10 μA
600 mA	100 μA
6 A	1 mA	± (2.5 % de la lectura + 5 dígitos)
15 A	10 mA

AC true rms

Rango de frecuencias: 40 Hz - 1 kHz

Protección de sobrecarga: fusible (F0.8 A / 600 V), fusible (F15 A / 600 V)

Corriente en ralentí máx. durante la medición continua: 1 A

9.5 RESISTENCIA

	Nunca efectúe mediciones de resistencia en un circuito bajo tensión
alcance	resolución	precisión
600 Ω	0.1 Ω	± (1.0 % de la lectura + 3 dígitos)
6 kΩ	1 Ω	± (1.0 % de la lectura + 2 dígitos)
60 kΩ	10 Ω
600 kΩ	100 Ω

DVM898

6 MΩ	1 kΩ
60 MΩ	10 kΩ	± (1.5 % de la lectura + 3 dígitos)

Protección de sobrecarga: 600 V DC o AC rms

9.6 CAPACIDAD

	Nunca efectúe mediciones de capacidad en un circuito bajo tensión.
alcance	resolución	precisión
9.999 nF	1 pF	± (3.0 % de la lectura + 10 dígitos)
99.99 nF	10 pF	± (2.5 % de la lectura + 5 dígitos)
999.9 nF	100 pF
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % de la lectura + 10 dígitos)
999.9 μF	100 nF	± (10.0 % de la lectura + 20 dígitos)
9.999 mF	1 μF
99.99 mF	10 μF

Protección de sobrecarga: 600 V DC o AC rms

9.7 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

	No mida el diodo ni la continuidad en un circuito bajo tensión.
alcance	descripción	condiciones de prueba
	El multímetro visualizará la tensión directa aproximativa del diodo.	corriente directa DC ± 1,5 mA tensión inversa DC ± 3.2 V
	señal acústica en caso de una resistencia < 50 Ω	tensión de circuito abierto ± 1.0 V

Protección de sobrecarga: 600 V DC o AC rms

9.8 FRECUENCIA

	Nunca efectúe mediciones de frecuencia en un circuito bajo tensión.
alcance	resolución	precisión
9.999 Hz	0.001 Hz	± (0.1 % de la lectura + 5 dígitos)
99.99 Hz	0.01 Hz
999.9 Hz	0.1 Hz
9.999 kHz	1 Hz
99.99 kHz	10 Hz
999.9 kHz	100 Hz
9.999 MHz	1 kHz

Sensibilidad: onda senoidal 0.6 V rms (9.999 MHz: 1.5 V rms)

Protección de sobrecarga: 600 V DC o AC rms

9.9 CICLO DE TRABAJO

0.1 %-99.9 %: ± (2.0 % de la lectura + 2 dígitos)

Frecuencia < 10 kHz

Sensibilidad: onda senoidal 0.6 V rms

Protección de sobrecarga: 600 V DC o AC rms

9.10 TEMPERATURA

alcance	resolución	precisión
°C/°F	1 °C/1 °F	-20 °C-150 °C-4 °F-302 °F	± (3 °C + 1)± (5 °F + 2)
		151 °C-1000 °C303 °F-1832 °F	± (3 % + 2)± (3 % + 3)

sensor NiCr-NiSi

Protección de sobrecarga: 600 V DC o AC rms

10. Funcionamiento

10.1 MEDIR LA TENSIÓN

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms.iPonga siempre sus dedos detrás de la barrera de protección!

DVM898

1. Seleccione el rango de medición apropiado (" " o"") comel selector giratorio.
2. Pulse "SELECT" y seleccione el modo de medición "AC" o "DC".
3. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
4. Conecte las puntas de prueba a la fuente que desea medir.
5. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.

Observaciones

- En el rango AC, pulse "Hz%" para medir la frecuencia o el ciclo de trabajo.

10.2 MEDIR LA CORRIENTE

	No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms.iPonga siempre sus dedos detrás de la barrera de protección!

1. Seleccione el rango de medición apropiado ("A\~", "mA\~" o "μA\~") con el selector giratorio.
2. Pulse "SELECT" y seleccione el modo de medición "AC" o "DC".
3. Conecte la punta de prueba roja al borne "μAmA" y la punta de prueba negra al borne "COM" (Conecte la punta de prueba roja al borne "15A" para mediciones entre 600 mA y 15 A).
4. Conecte las puntas de prueba EN SERIE al circuito del que quiere medir la corriente.
5. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.

Observaciones

- En el rango AC, pulse "Hz%" para medir la frecuencia o el ciclo de trabajo.

10.3 MEDIR LA RESISTENCIA

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Ponga el selector giratorio en la posición "Ω→+→+→".
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".

DVM898

1. Conecte las puntas de prueba a la resistencia y consulte la pantalla LCD.

10.4 MEDICIONES DE CAPACIDAD

Nunca efectúe mediciones de capacidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Ponga el selector giratorio en la posición "Ω→+→+→".
2. Pulse "SELECT" para seleccionar el modo de medición "capacitance".
3. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
4. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.5 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Ponga el selector giratorio en la posición "Ω→+→)→+→".
2. Pulse "SELECT" y seleccione el modo "diode" o "continuity".
3. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM".
4. Para la prueba de diodos, conecte la punta de prueba roja al ánodo y la punta de prueba negra al cátodo del diodo. El multímetro visualizará la tensión directa aproximativa del diodo.
   Para la prueba de continuidad, conecte las puntas de prueba a dos puntas del circuito que quiere probar. El zumbador incorporado sonará si hay continuidad.

10.6 MEDIR LA FRECUENCIA Y EL CICLO DE TRABAJO

Nunca efectúe mediciones (frecuencia o ciclo de trabajo) en un circuito bajo tensión.

1. Seleccione el rango "Hz" con el selector giratorio.
2. Pulse "Hz%" y seleccione e modo de medición "frequency" o "duty cycle".
3. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM".
4. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.7 MEDIR LA TEMPERATURA

1. Seleccione "°C/°F" con el selector giratorio.
2. Pulse "SELECT" y seleccione el modo de medición Celsius o Fahrenheit.
3. Conecte el conector banana rojo al borne "VΩ" y el conector banana negro al borne "COM".
4. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.8 RETENCIÓN DE LECTURA (DATA HOLD)

Pulse "D" para fijar el valor en la pantalla. Vuelva a pulsar para salir.

10.9 RETROILUMINACIÓN

Mantenga pulsado "Durante 2 segundos para encender o apagar la retroiluminación. La retroiluminación se apagará automáticamente.

10.10 MEDICIÓN RELATIVA

Pulse "RE" para medir el valor relativo o salir de la función.

10.11 VALOR MÁX.

Pulse "MAX/MIN" para bloquear/desbloquear el valor medido máx./mín. en la pantalla LCD.

10.12 selección de rango automática o manual

Pulse "RANGE" varias veces hasta que el rango deseado se visualice. Mantenga pulsado el botón para volver al modo de selección de rango automática.

Observaciones

- En el modo de selección de rango manual, seleccione un rango superior en cuanto se visualice "OL".

11. Reemplazar la pila y el fusible

ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.

Observación: Consulte la advertencia del compartimiento de pilas.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

DVM898

Antes de abrir la carcasa, asegúrese de aislar o desconectar el equipo de la tensión ACTIVA PELIGROSA (véase sustitución de la pila).

• Reemplace la batería en cuanto se visualice "☐".
• Normalmente, no es necesario reemplazar un fusible. Sólo se funden a causa de un error de uso.

Reemplazar la pila:

• Apague el multímetro.
• Desatornille el tornillo de la parte trasera de la carcasa y abre cuidadosamente el compartimiento de pilas.
• Quite la pila agotada e introduzca la nueva.
• Cierre la carcasa y apriete el tornillo.

La pila: 1 x 6F22. Respete la polaridad.

Fusibles: F0.5 A/600 V, 5 x 20 mm; F15 A/1000 V, 5 x 20 mm

Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.

12. Solución de problemas

Si el aparato no funciona correctamente durante la medición, el fusible interno está defectuoso.

Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila regularmente.

(consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja).

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

2. Símbolos utilizados

teste de díodos ...... sim

indicador de bateria fraca ...... sim

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

DE
