| Producttype | Draadloze schroevendraaier |
| Merk | PowerPlus |
| Model | POWX00410 |
| Nominale spanning | 7,2 V |
| Onbelast toerental | 230 tpm |
| Accucapaciteit | 1300 mAh (Li-ion) |
| Laadtijd | 3 tot 5 uur |
| Geluidsdrukniveau (LpA) | 65 dB(A) |
| Geluidsvermogensniveau (LwA) | 76 dB(A) |
| Trillingsniveau (aw) | 0,5 m/s² (K=1,5 m/s²) |
| Type boorkop | Magnetische bithouder |
| Inbegrepen bits | PZ1, PZ2, PZ2, PZ3, PH1, PH2, PH2, PH3, SL3, SL4, SL6, SL8 (25 mm) |
| Inbegrepen lader | Ja |
| Werklamp | Ja, met aan/uit-schakelaar |
| Verstelbare hoek | Ja, door rotatie van de handgreep |
| Accubescherming | Bescherming tegen diepe ontlading (beveiligingscircuit) |
| Beoogd gebruik | Boren en schroeven in hout en kunststof (niet-professioneel gebruik) |
| Vereiste veiligheidsuitrusting | Veiligheidsbril, gehoorbescherming indien >85 dB(A) |
| Garantie | 36 maanden (exclusief accu, lader, accessoires) |
| Onderhoud | Reinig de ventilatiesleuven met een zachte doek en zeepwater |
Veelgestelde vragen - POWX00410 PowerPlus
Gebruikersvragen over POWX00410 PowerPlus
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding POWX00410 - PowerPlus en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. POWX00410 van het merk PowerPlus.
GEBRUIKSAANWIJZING POWX00410 PowerPlus
7 GEBRUIK 5
7.1 Laadprocedure....5
7.2 De aanduiding van de laadtoestand van de batterij 6
7.3 Plaatsen en uitnemen van bits....6
7.4 Aan/uit-trekker 6
7.5 De hoek van het gereedschap veranderen....6
7.6 Werklampje 6
7.7 Schroeven vastdraaien....6
7.8 Verwijderen van schroeven....7
8 REINIGING EN ONDERHOUD 7
8.1 Reiniging....7
8.2 Onderhoud 7
9 TECHNISCHE GEGEVENS 7
10 GELUID 7
11 GARANTIE 8
12 MILIEU....8
13 CONFORMITEITSVERKLARING 9

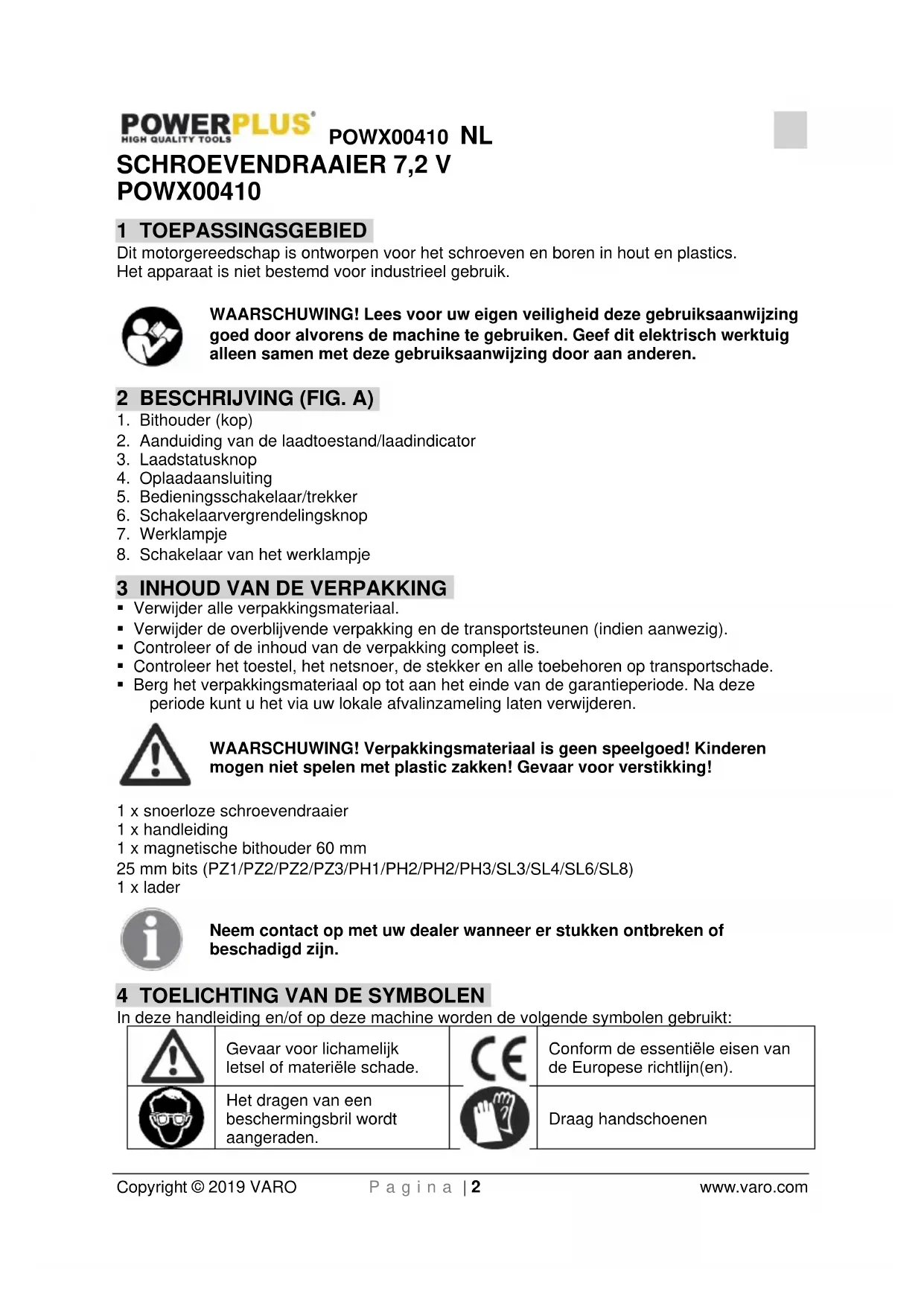

SCHROEVENDRAAIER 7,2 V POWX00410
1 TOEPASSINGSGEBIED
Dit motorgereedschap is ontworpen voor het schroeven en boren in hout en plastics. Het apparaat is niet bestemd voor industrieel gebruik.
WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.
- Bithouder (kop)
- Aanduiding van de laadtoestand/laadindicator
- Laadstatusknop
- Oplaadaansluiting
- Bedieningsschakelaar/trekker
- Schakelaarvergrendelingsknop
- Werklampje
- Schakelaar van het werklampje
3 INHOUD VAN DE VERPAKKING
■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.
WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!
1 x snoerloze schroevendraaier
1 x handleiding
1 x magnetische bithouder 60 mm
25 mm bits (PZ1/PZ2/PZ2/PZ3/PH1/PH2/PH2/PH3/SL3/SL4/SL6/SL8)
1 x lader
Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.
4 TOELICHTING VAN DE SYMBOLEN
In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:
 | Gevaar voor lichamelijk letsel of materiële schade. |  | Conform de essentiële eisen van de Europese richtlijn(en). |
 | Het dragen van een beschermingsbril wordt aangeraden. |  | Draag handschoenen |
Lees voor gebruik de handleiding.
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).
5.1 Werkplaats
- Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
- Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
- Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.
5.2 Elektrische veiligheid
- Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
- Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
- Beschadig het snoer niet. Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
- Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
- Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.
5.3 Veiligheid van personen
- Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
-
Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
-
Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
- Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap
- Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Elektrisch gereedschap zal beter presteren en veiliger werken wanneer het wordt gebruikt in situaties waarvoor het dient.
- Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
- Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
- Ga zorgvuldig om met het apparaat. Controleer op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werking van het gereedschap zouden kunnen beïnvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
- Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhouden snijgereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
- Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.
5.5 Service
- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.
6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN
- Hou het motorgereedschap aan zijn geïsoleerde handgrepen vast wanneer u een bewerking uitvoert waarbij een schroef in contact zou kunnen komen met verborgen bedrading. Schroeven die in contact komen met een spanningvoerende geleider, kunnen ervoor zorgen dat de naakte metalen onderdelen van het gereedschap onder spanning komen te staan, waardoor de gebruiker een elektrische schok zou kunnen krijgen.
- Bescherm het batterijpack tegen regen en vocht. Binnendringend water in de batterijlader verhoogt het gevaar voor een elektrische schok.
- Laad enkel bij met de lader die door de fabrikant is opgegeven. Een lader die geschikt is voor een bepaald type batterij kan brandgevaar opleveren wanneer hij gebruikt wordt met een andere batterij.
- Laad geen andere batterijen op. De batterijlader is enkel geschikt voor het laden van onze lithium-ion batterijen binnen de opgegeven spanningsbereiken. Bij ander gebruik ontstaat er explosie- en brandgevaar.
- Hou de batteriilader proper. Vuil kan tot een gevaarlijke elektrische schok leiden.
- Controleer vóór elk gebruik de batterijlader, het snoer en de stekker. Gebruik de batterijlader niet wanneer er defecten opgemerkt worden. Maak zelf de batterijlader niet open maar laat hem enkel met originele onderdelen door vakbekwame mensen herstellen. Beschadigde batterijladers, kabels en stekkers verhogen het gevaar voor een elektrische schok.
- Gebruik de batterijlader niet op makkelijk ontbrandbare oppervlakken (bv. papier, textiel, enz.) of in brandgevaarlijke omgevingen. Er is gevaar voor brand door het opwarmen van de batteriilader tijdens het laden.
- Bij verkeerd gebruik van de batterij kan er vloeistof uit vrijkomen. Vermijd contact hiermee. Indien dit per ongeluk toch gebeurt, spoel dan met water. Indien de vloeistof met de ogen in contact komt, zoek dan bijkomend medische hulp. Vloeistof die uit de batterij vrijkomt kan irritatie of brandwonden veroorzaken.
- Maak zelf de batterij niet open. Er is gevaar voor kortsluiting.
- Bescherm de batterij tegen hitte, bv. tegen continue zonnestraling of vuur. Er is ontploffingsgevaar.
- Sluit de batterij niet kort. Er is ontploffingsgevaar.
- Indien de batterij beschadigd is of verkeerd gebruikt werd, kunnen er dampen vrijkomen. Indien u hier last van ondervindt, zorg dan voor voldoende verse lucht en contacteer een dokter. De dampen kunnen het ademhalingssysteem irriteren.
7 GEBRUIK
7.1 Laadprocedure
De meegeleverde batterijlader past bij de batterij die in het toestel zit. Gebruik geen andere laders.
De Li-ion batterij is beschermd tegen te diepe ontlading. Wanneer de batterij leeg is, wordt het toestel door een beschermingscircuit uitgeschakeld. De bithouder beweegt dan niet meer.
Wanneer de aan/uit-schakelaar continu bediend wordt, kan de batterij beschadigd raken.
Het laadproces start zodra de stekker van de batterijlader in het stopcontact wordt gestopt en het toestel op de batterijlader is aangesloten.
De laadindicator (2) van de batterij licht rood op om de laadprocedure aan te geven. De batterij is volledig opgeladen wanneer de laadindicator groen oplicht.
Tijdens de laadprocedure kan de handgreep van het toestel opwarmen. Dit is normaal.
Haal de stekker van de batterijlader uit het stopcontact wanneer het laden voltooid is.
Gebruik het toestel niet tijdens het laden.
7.2 De aanduiding van de laadtoestand van de batterij
Duw op de laadstatusknop (3).
De laadtoestand wordt aangegeven d.m.v. drie gekleurde LED's (2):
■ De rode LED brandt <20%
- De rode + gele LED branden 20%-70%
- Alledrie de LED's branden >70%
Zodra enkel nog de rode LED brandt, moet de schroevendraaier opgeladen worden.
7.3 Plaatsen en uitnemen van bits
Belangrijk! Zet, om ongewild starten van het toestel te voorkomen, altijd de schakelaar in zijn uit-stand. Plaats de bit of neem hem uit wanneer het toestel volledig tot stilstand is gekomen.
Gebruik enkel gereedschapsbits die stevig in de bithouder kunnen worden vastgezet en die ervoor geschikt zijn.
Controleer of de schroevendraaierbit correct geplaatst zit vóór u het toestel gebruikt. Vermijd het overmatig aandraaien van schroeven omdat dit de schroefkop kan beschadigen of de kop zelfs volledig van de schroef los kan komen.
7.4 Aan/uit-trekker
Gebruik de aan/uit-trekker om het toestel te starten en hou hem ingedrukt voor continu draaien.
Laat de aan/uit-trekker los om het toestel uit te schakelen.
7.5 De hoek van het gereedschap veranderen
De hoek van het gereedschap kan aangepast worden door de handgreep naar boven of beneden te draaien.
Om de hoek van het gereedschap te veranderen, schakelt u het gereedschap uit.
Verander de hoek niet wanneer het toestel in werking is!
7.6 Werklampje
Zet de schakelaar van het werklampje in de ON-stand, het werklampje gaat branden.
Zet de schakelaar van het werklampje in de OFF-stand, het werklampje gaat uit.
7.7 Schroeven vastdraaien
Stop de schroevendraaierbit in de kop van de schroef. Hou de schroevendraaierbit loodrecht op de kop van de schroef omdat anders de schroef of de schroefkop beschadigd kan raken. Duw tijdens het indraaien van de schroef de schroevendraaierbit met een constante druk op de schroef door de AAN / UIT-schakelaar omhoog of omlaag te trekken of in te drukken.
Wanneer de schroef volledig vastgeschroefd zit, hou het gereedschap dan stevig vast en laat de aan/uit-trekker los. Wanneer de aan/uit-trekker niet onmiddellijk wordt losgelaten, kan het grote draaimoment ook de schroevendraaierbit of de schroevendraaier beschadigen.
7.8 Verwijderen van schroeven
Plaats de schroevendraaierbit in de opening van de kop van de schroef. Hou de schroevendraaier loodrecht op de kop van de schroef omdat anders de schroef of de schroefkop beschadigd kan raken. Duw tijdens het losdraaien van de schroef de schroevendraaierbit met een constante druk op de schroef door de AAN / UIT-schakelaar omhoog of omlaag te trekken of in te drukken
8 REINIGING EN ONDERHOUD
8.1 Reiniging
- Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
- Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
- Hou de ventilatiesleuven vrij van stof en vuil.
- Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater.
- Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen.
8.2 Onderhoud
Aandacht! Schakel de schroevendraaier altijd uit en blokkeer de trekker in de UIT-positie (OFF) voor u enig werk aan het toestel uitvoert.
| Model nr. | POWX00410 |
| Voltage | 7,2 V |
| Onbelast toerental | 230 tpm |
| Capaciteit batterij | 1300 mAh |
| Laadtijd | 3 – 5 uur |
10 GELUID
Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)
| Geluidsdrukniveau LpA | 65 dB(A) |
| Geluidsvermogenniveau LwA | 76 dB(A) |
AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.
aw (Trilling):
0,5m/s²
K = 1,5m / s^2
11 GARANTIE
- Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper. - Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.
12 MILIEU
Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.
Afval geproduceerd door elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan.
Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,
Product: Schroevendraaier 7,2V
Handelsmerk: POWERplus
Model: POWX00410
voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.
Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);
2011/65/EU
2014/30/EU
2006/42/EC
Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);
EN60745-1:2009
EN60745-2-2:2010
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3:2013
Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Ondergetekende handelt in opdracht van de bedrijfsleider,
Hugo Cuypers
Regelgevings- en compliancemanager
Lier, 28/09/2018
