Vrsta izdelka	Brezžični izvijač (vijačnik)
Znamka	PowerPlus
Model	POWX00410
Nazivna napetost	7,2 V
Hitrost prostega teka	230 obr/min
Kapaciteta baterije	1300 mAh (Li-ion)
Čas polnjenja	3 do 5 ur
Raven zvočnega tlaka (LpA)	65 dB(A)
Raven zvočne moči (LwA)	76 dB(A)
Raven vibracij (aw)	0,5 m/s² (K=1,5 m/s²)
Vrsta vpenjala	Magnetni nosilec nastavkov
Priloženi nastavki	PZ1, PZ2, PZ2, PZ3, PH1, PH2, PH2, PH3, SL3, SL4, SL6, SL8 (25 mm)
Priložen polnilnik	Da
Delovna svetilka	Da, s stikalom za vklop/izklop
Nastavljiv kot	Da, z vrtenjem ročaja
Zaščita baterije	Zaščita pred globokim praznjenjem (zaščitno vezje)
Predvidena uporaba	Vrtanje in vijačenje v les in plastiko (neza profesionalno uporabo)
Zahtevana varnostna oprema	Zaščitna očala, zaščita sluha če >85 dB(A)
Garancija	36 mesecev (razen baterije, polnilnika, dodatne opreme)
Vzdrževanje	Očistite prezračevalne reže z mehko krpo in milnico

Pogosto zastavljena vprašanja - POWX00410 PowerPlus

Kako napolniti baterijo izvijača PowerPlus POWX00410 ?

Vključite priloženi polnilnik v električno vtičnico. Priključite orodje na polnilnik. Rdeča lučka označuje polnjenje. Ko postane zelena, je baterija popolnoma napolnjena (3 do 5 ur). Med polnjenjem ne uporabljajte orodja.

Kako preveriti stanje napolnjenosti baterije ?

Pritisnite gumb za prikaz stanja napolnjenosti na orodju. LED lučke kažejo: rdeča (<20%), rdeča+rumena (20-70%), vse tri (>70%). Če sveti le rdeča, napolnite baterijo.

Kako vstaviti in odstraniti nastavek ?

Prepričajte se, da je sprožilec izklopljen. Vstavite nastavek v magnetni nosilec nastavkov, dokler se trdno ne zaskoči. Za odstranitev preprosto povlecite nastavek iz vpenjala.

Kako spremeniti kot orodja ?

Ustavite orodje. Zavrtite ročaj navzgor ali navzdol za spremembo kota. Nikoli ne spreminjajte kota, ko orodje deluje.

Kako uporabljati delovno svetilko ?

Obrnite stikalo delovne svetilke v položaj ON (vklop) za prižig, v OFF (izklop) za izklop.

Kakšna je garancija za PowerPlus POWX00410 ?

Garancija traja 36 mesecev od datuma nakupa prvega uporabnika. Zajema materialne in proizvodne napake, vendar izključuje baterijo, polnilnik, normalno obrabo in poškodbe zaradi nepravilne uporabe.

Kako očistiti izvijač ?

Prezračevalne reže naj bodo čiste. Uporabite mehko vlažno krpo z milnico. Nikoli ne uporabljajte topil, kot sta bencin ali alkohol.

Kateri nastavki so priloženi POWX00410 ?

Komplet vsebuje magnetni nosilec nastavkov 60 mm in 12 nastavkov 25 mm: PZ1, PZ2 (x2), PZ3, PH1, PH2 (x2), PH3, SL3, SL4, SL6, SL8.

Kakšna sta napetost in zmogljivost baterije ?

Litij-ionska baterija ima napetost 7,2 V in zmogljivost 1300 mAh. Čas polnjenja je 3 do 5 ur.

Ali je orodje mogoče uporabiti za vrtanje ?

Da, brezžični izvijač POWX00410 je zasnovan za vrtanje in vijačenje v les in plastiko. Ni namenjen profesionalni uporabi ali vrtanju v kovino.

NAVODILA ZA UPORABO POWX00410 PowerPlus

Prije uporabe pročitajte priručnik.

5 OPĆA UPOZORENJA O SIGURNOSTI RUKOVANJA ELEKTRIČNIM ALATIMA

Pažljivo pročitajte upozorenja o sigurnosti i sve upute. U slučaju nepridržavanje bilo koje od uputa i upozorenja moguća je pojava električnog udara, požara i/ili nastanak ozbiljnih ozljeda. Sva upozorenja i upute spremite za buduću uporabu. Pojam "električni alat" u upozorenjima odnosi se na sve alate s mrežnim električnim napajanjem (sa priključnim kabelom) ili s akumulatorskim napajanjem (bez priključnog kabela).

5.1 Radno mjesto

OPOZORILO! Pred uporabo naprave preberite ta priročnik in splošna varnostna navodila, za svojo lastno varnost. Električno orodje predajte drugi osebi le skupaj s temi navodili.

2 OPIS (SLIKA A)

1. Držalo za nastavke (vpenjalna glava)
2. Lučka za prikaz stanja polnjenja
3. Charger status display button
4. Priključek za polnjenje
5. Delovno stikalo
6. Switch lock button
7. Delovna svetilka
8. Working light switch

3 SEZNAM VSEBINE PAKETA

• Odstranite ves embalažni material.
• Odstranite preostalo embalažo in morebitne listke z navodili.
  ■ Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama.
• Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.
• Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki.

OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve!

	Pomeni tveganje telesnih poškodb ali poškodbe orodja.		Skladno z bistvenimi zahtevami direktive(-) Evropske unije.
	Nosite zaščito za oči.		Nosite rokavice.

Pred uporabo preberite priročnik.

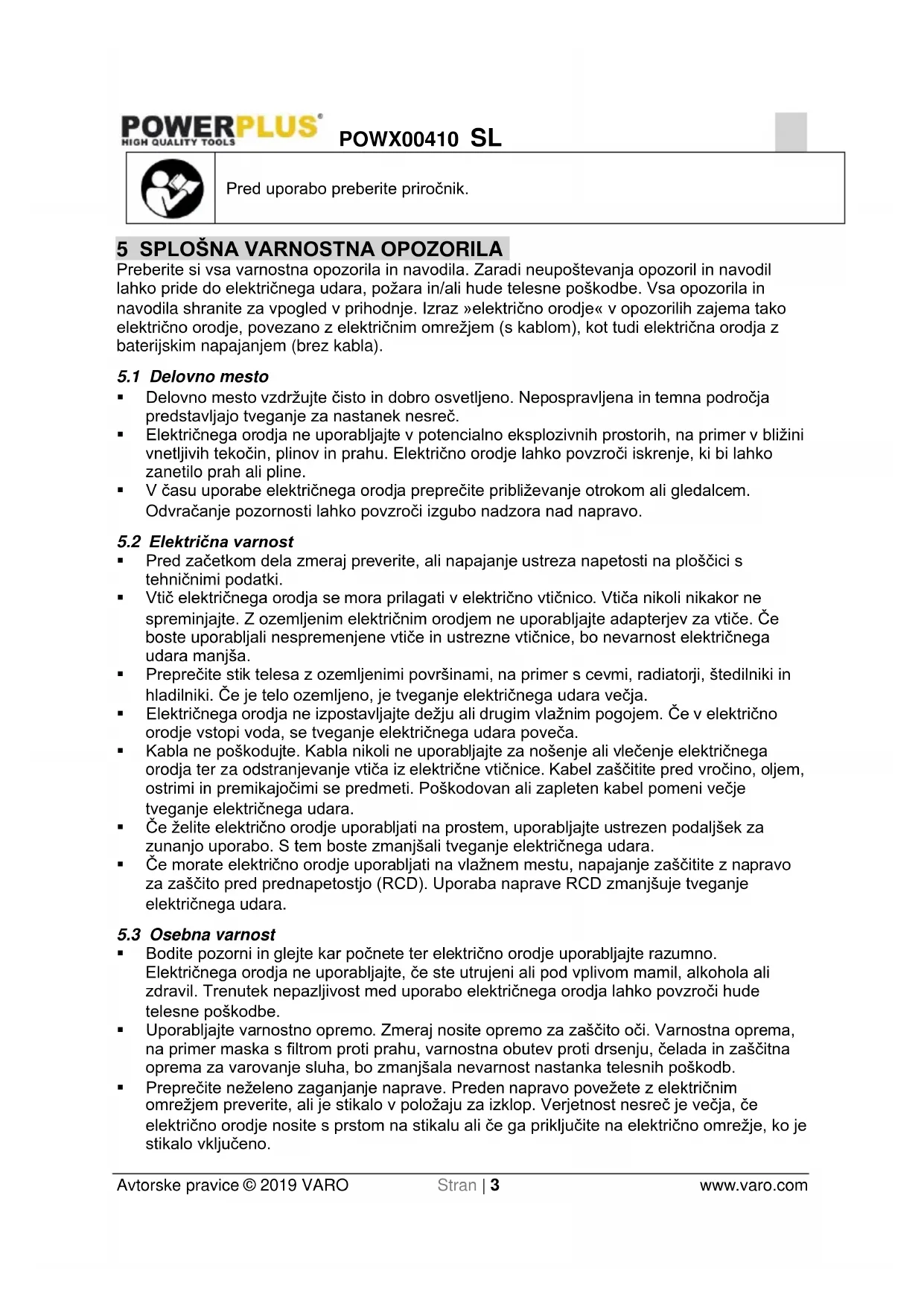

5 SPLOŠNA VARNOSTNA OPOZORILA

Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).

5.1 Delovno mesto

• Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavliajo tveganje za nastanek nesreč.
• Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.
• V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.

5.2 Električna varnost

• Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.
• Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara maniša.
• Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemlieno, je tveganje električnega udara večia.
• Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveganje električnega udara poveča.
• Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.
• Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanišali tveganje električnega udara.
• Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.

5.3 Osebna varnost

■ Bodite pozorni in glejte kar počnete ter električno orodje uporabliajte razumno.
Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivomamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.
- Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanje sluha, bo zmanišala nevarnost nastanka telesnih poškodb.
- Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nesreč je večja, če električno orodje nosite s prstom na stikalu ali će ga priključite na električno omrežje, ko je stikalo vključeno.

POWX00410 SL

• Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.
• Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.
• Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodja.
• Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.

5.4 Uporaba in nega električnega orodja

• Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.
• Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.
• Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.
• Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.
• Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.
• Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikajo in jih je lažje nadzirati.
• Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.

5.5 Servisiranje

- Električno orodje mora servisirati ustrezno usposobljena oseba in to le z standardnimi nadomestnimi deli. S tem boste zagotovili, da bo orodje ustrezalo zahtevanim varnostnim standardom.

6 VARNOSTNA OPOZORILA ZA TO NAPRAVO

• Orodje držite za izolirane površine za prijemanje, ko izvajate opravilo, pri katerem bi nastavek lahko prišel v stik s skrito električno napeljavo. Pri stiku nastavka s kablom pod električno napetostjo bodo pod napetostjo tudi izpostavljeni kovinski deli električnega orodja, zaradi česar lahko pride do električnega udara uporabnika.
• Polnilnik baterije zaščitite pred dežjem in vlago. Vstop vode v polnilnik baterije poveča nevarnost električnega udara.
• Polnite le s polnilnikom po navodilih proizvajalca. Polnilnik, ki je primeren za eno vrsto baterije, lahko pri uporabi z drugo vrsto baterije predstavlja nevarnost požara.
• Ne polnite drugih baterij. Polnilnik baterije je primeren le za polnjenje našij litij-ionskih baterij v navedenem območju napetosti. Sicer obstaja nevarnost požara in eksplozije.
• Polnilnik baterije vzdržujte čist. Onesnaženje lahko pomeni nevarnost električnega udara.
• Pred uporabo vedno preverite polnilnik, kabel in vtič. Ne uporabljajte polnilnika baterije, če zaznate kakršne koli napake. Polnilnika baterije ne odpirajte sami – popraviti ga sme

POWX00410 SL

samo kvalificirana oseba, ki ki mora pri tem uporabiti originalne nadomestne dele.

Poškodovani polnilniki baterij, kabli in vtiči predstavljajo tveganje električnega udara.

• Polnilnika baterij ne uporabljajte na lahko vnetljivih površinah (npr. papirju, tekstilu itd.) ali v vnetljivem okolju. Med polnjenjem obstaja nevarnost požara zaradi segrevanja polnilnika baterij.
• Ob nepravilni uporabi lahko iz baterije izteče tekočina – pazite, da se je ne dotaknete. Če pride do stika, mesto stika izperite z vodo. Če tekočina zaide v oči, poleg izpiranja poiščite tudi zdravniško pomoč. Tekočina iz baterije lahko povzroči draženje kože ali opekline.
  ■ Baterije ne odpirajte. Lahko pride do električnega udara.
• Baterijo zaščitite pred vročino, npr. pred dolgotrajno sončno svetlobo in ognjem. Obstaja nevarnost eksplozije.
• Pazite, da pri bateriji ne povzročite kratkega stika. Obstaja nevarnost eksplozije.
• V primeru poškodb in nepravilne uporabe baterije lahko iz nje začnejo uhajati hlapi. V primeru težav poskrbite za svež zrak in se posvetujte z zdravnikom. Hlapi lahko povzročijo draženje dihalnega sistema.

7 UPORABA

7.1 Polnjenje baterije

Priloženi polnilnik baterije ustreza bateriji, nameščeni v stroju. Drugih polnilnikov baterij ne uporabljajte.

Litij-ionska baterija je zaščitena pred čezmerno izpraznitvijo. Ko je baterija prazna, zaščitni tokokrog stroj izklopi. Držalo nastavkov se ne bo več premikalo.

Če neprekinjeno pritiskate na stikalo za vklop/izklop, lahko s tem baterijo poškodujete.

Postopek polnjenja se začne takoj, ko je vtič polnilnika vstavljen v vtičnico, stroj pa priključite na polnilnik baterij.

Lučka kazalnika polnjenja baterije zasveti rdeče, ko se baterija polni. The battery is fully charged as soon as the charger indicator lights up green.

Med polnjenjem se ročaj stroja segreje. To je normalno.

Ko je polnjenje končano, polnilnik baterij odklopite z vtičnice.

Med polnjenjem stroja ne uporabljajte.

7.2 Kazalnik stanja naboja baterije

By pressing charger status display button (3).

Kazalnik stanja ima tri večbarvne lučke LED:

• Če sveti rdeča LED, to pomeni <20 % naboja
• Če svetita rdeča in rumena LED, to pomeni 20–70 % naboja

- Če svetijo vse tri LED, to pomeni > 70 % naboja

Če sveti samo rdeča LED, je treba vijačnik napolniti.

7.3 Vstavljanje in odstranjevanje nastavkov

Pomembno! Preden zamenjate vijačni nastavek, vedno izklopite stikalo, da ne bi prišlo do nenamernega zagona stroja. Ko se stroj povsem zaustavi, vstavite ali odstranite vijačni nastavek.

Uporabljajte samo nastavke, ki jih je mogoče varno vpeti v vpenjalno glavo in ki so namenjeni za to orodje.

Pred uporabo stroja preverite, ali je vijačni nastavek pravilno vstavljen. Vijakov ne zategujete čezmerno, sicer se lahko vijačna glava poškoduje ali pa lahko poškodujete navoj.

7.4 Sprožilno stikalo za vklop/izklop

Stroj zaženete s sprožilnim stikalom za vklop/izklop, ki ga je treba držati, dokler ga uporabljate.

Hitrost vrtenja je mogoče prilagajati s pritiskom na sprožilno stikalo za vklop/izklop. Močneje kot ga pritisnete, hitreje se glava vrti.

Za izklop stroja sprostite stikalo za vklop/izklop.

Če želite spremeniti kot orodja, tega zaustavite.

Kota orodja ne spreminjajte, ko je orodje v uporabi!

7.6 Delovna svetilka

Ko je vijak popolnoma privit, stroj trdno držite in sprostite sprožilno stikalo za vklop/izklop, sicer lahko poškodujete vijak ali njegovo glavo. Če sprožilnega stikala za vklop/izklop ne spustite takoj, lahko visok navor poškoduje tudi vijačni nastavek ali vijačnik.

7.8 Odvijanje vijaka

Vijačni nastavek vstavite v režo na glavi vijaka. Vijačni nastavek držite pravokotno ob glavo vijaka, sicer lahko glavo ali vijak poškodujete. Med odvijanjem vijačni nastavek enakomerno pritiskajte ob vijak the screw by pulling or pushing the ON/OFF switch up or down

8 ČIŠČENJE IN VZDRŽEVANJE

8.1 Čiščenje

• Ohranjajte prezračevalne reže naprave vedno čiste, da preprečite pregrevanje motorja.
  ■ Redno čistite ohišje naprave z mehko krpo, po možnosti po vsaki uporabi.
• Očistite ves prah in umazanijo iz prezračevalnih rež naprave.
  Če umazanije ni mogoče odstraniti, uporabite mehko krpo, navlaženo z milnico.

- Nikoli ne uporabljajte topil, kot so bencin, alkohol, amoniak itd. Ta topila lahko poškodujejo plastične dele.

8.2 Vzdrževanje

Pozor! Vijačnik vedno izklopite in stikalo zaklenite v izklopljenem položaju, preden izvedete kakršen koli poseg na njem.

9 TEHNIČNI PODATKI

Številka modela	POWX00410
Nazivna napetost	7,2 V
Hitrost brez obremenitve	230 rpm
Zmogljivost baterije	1300 mAh
Čas polnjenja	3 – 5 ur

10 HRUP

Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3)

Stopnja akustičnega tlaka LpA	65 dB(A)
Stopnja akustične moči LwA	76 dB(A)

POZOR! Kadar zvočni tlak preseže 85 dB(A), je treba nositi zaščito za sluh.

aw (tresljaji)

0,5 m/s²

K = 1,5m / s^2

11 GARANCIJA

• Izdelek ima zakonsko predpisano garancijo v časovnem obdobju 36 mesecev od dneva nakupa s strani prvega uporabnika.
  Garancija pokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi običajne obrabe, kot so ležaji, ščetke, kabli, vtiči ter dodatke, kot so svedri, nastavki za vrtanje, žagini listi itd., škode ali okvar zaradi neprimernega ravnanja, nesreč ali prilagoditev in stroškov prevoza.
• Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.
• Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zaradi neustrezne uporabe orodja.
  ■ Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.
  ■ Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.
• Stranka zmeraj krije vsakršne stroške prevoza, razen v primeru pisnega sporazuma o drugačnem dogovoru.
• Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževanja ali preobremenitve.
• Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.
• Sprejemljivost garancijskega zahtevka nikoli ne pomeni podaljšanja garancijskega obdobja ali začetka novega garancijskega obdobja v primeru zamenjave naprave.
• Naprave ali deli, ki so zamenjani v okviru garancije, zato ostanejo last družbe Varo NV.

POWERPLUS HIGH QUALITY TOOLS

POWX00410 SL

• Pridržujemo si pravico do zavrnitve zahtevka, će dokazilo o nakupu ni predloženo oziroma će je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)
• Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
• Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, če je bil ta priložen) ter priložiti dokazilo o nakupu.

12 OKOLJE

Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.

Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, će je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.

13 IZJAVA O SKLADNOSTI

VARO N.V. – Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da:

Izdelek: Vijačnik 7,2V

Znamka: POWERplus

Številka izdelka: POWX00410

ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave.

Evropskim direktivam (vključno z morebitnimi spremembami do dneva podpisa):

2011/65/EU

2014/30/EU

2006/42/EC

Evropski usklajeni standardi (vključno z morebitnimi spremembami do dneva podpisa):

EN60745-1 : 2009

EN60745-2-2:2010

EN55014-1 : 2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Skrbnik tehnične dokumentacije: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Podpisani deluje v imenu izvršnega direktorja podjetja,

Hugo Cuypers

Oddelek za regulativne zadeve – vodja za skladnost

Lier, 28/09/2018
