POWX00410 - Skruetrækker PowerPlus - Gratis brugsanvisning og manual

Produkttype	Trådløs skruetrækker (skrueautomat)
Mærke	PowerPlus
Model	POWX00410
Nominel spænding	7,2 V
Tomgangshastighed	230 o/min
Batterikapacitet	1300 mAh (Li-ion)
Opladningstid	3 til 5 timer
Lydtryksniveau (LpA)	65 dB(A)
Lydeffektniveau (LwA)	76 dB(A)
Vibrationsniveau (aw)	0,5 m/s² (K=1,5 m/s²)
Spændepatrontype	Magnetisk bitsholder
Medfølgende bits	PZ1, PZ2, PZ2, PZ3, PH1, PH2, PH2, PH3, SL3, SL4, SL6, SL8 (25 mm)
Medfølgende oplader	Ja
Arbejdslampe	Ja, med tænd/sluk-kontakt
Justerbar vinkel	Ja, ved drejning af håndtaget
Batteribeskyttelse	Beskyttelse mod dybdeafladning (beskyttelseskredsløb)
Tilsigtet brug	Bore og skrue i træ og plast (ikke-professionelt brug)
Påkrævet sikkerhedsudstyr	Beskyttelsesbriller, høreværn hvis >85 dB(A)
Garanti	36 måneder (undtagen batteri, oplader, tilbehør)
Vedligeholdelse	Rengør ventilationsåbningerne med en blød klud og sæbevand

Ofte stillede spørgsmål - POWX00410 PowerPlus

Hvordan oplader jeg batteriet på PowerPlus POWX00410 skruetrækkeren?

Slut den medfølgende oplader til en stikkontakt. Tilslut værktøjet til opladeren. Den røde lampe angiver, at opladning er i gang. Når den skifter til grøn, er batteriet fuldt opladet (3 til 5 timer). Brug ikke værktøjet under opladning.

Hvordan kontrollerer jeg batteriets ladetilstand?

Tryk på knappen til visning af ladetilstand på værktøjet. LED'erne angiver: rød (<20%), rød+gul (20-70%), alle tre (>70%). Hvis kun den røde lyser, skal batteriet oplades.

Hvordan sætter jeg en bit i og tager den ud?

Sørg for, at aftrækkeren er slået fra. Sæt bitten i den magnetiske bitsholder, indtil den sidder fast. For at fjerne den, træk blot bitten ud af holderen.

Hvordan justerer jeg værktøjets vinkel?

Stop værktøjet. Drej håndtaget op eller ned for at justere vinklen. Juster aldrig vinklen, mens værktøjet kører.

Hvordan bruger jeg arbejdslampen?

Drej kontakten til arbejdslampen til ON (Tænd) for at tænde lampen, til OFF (Sluk) for at slukke den.

Hvad er garantien for PowerPlus POWX00410?

Garantien er på 36 måneder fra købsdatoen for den første bruger. Den dækker materiale- og produktionsfejl, men undtager batteri, oplader, normal slitage og skader forårsaget af forkert brug.

Hvordan rengør jeg skruetrækkeren?

Hold ventilationsåbningerne rene. Brug en blød, fugtig klud med sæbevand. Brug aldrig opløsningsmidler som benzin eller alkohol.

Hvilke bits medfølger til POWX00410?

Sættet indeholder en magnetisk bitsholder på 60 mm og 12 bits på 25 mm: PZ1, PZ2 (x2), PZ3, PH1, PH2 (x2), PH3, SL3, SL4, SL6, SL8.

Hvad er batteriets spænding og kapacitet?

Lithium-ion-batteriet har en spænding på 7,2 V og en kapacitet på 1300 mAh. Opladningstiden er 3 til 5 timer.

Kan værktøjet bruges til at bore?

Ja, den trådløse skruetrækker POWX00410 er designet til at bore og skrue i træ og plast. Den er ikke beregnet til professionel brug eller til boring i metal.

BRUGSANVISNING POWX00410 PowerPlus

- Ved hardhendt behandling kan det lekke batterivæske. Unngå hudkontakt. Hvis huden kommer i kontakt med batterivæsken, må du skylle godt med vann. Hvis du får batterivæske i øynene, må du i tillegg oppsøke lege. Batterivæske kan forårsake irritasjon og brannsår.

■ Rød lampe på <20 %
■ Rød + gul lampe er på 20 % - 70 %
■ Alle tre lamper er på >70 %
Når kun den røde lampen lyser, må skrutrekkeren lades opp.

- Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

8.2 Vedlikehold

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

1 ANVENDELSE 2
2 BESKRIVELSE (FIG. A) 2
3 MEDF∅LGENDE INDHOLD 2
4 SYMBOLER....2
5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÄERKT∅J....3
5.1 Arbejdsområde 3
5.2 Elektrisk sikkerhed....3
5.3 Personlig sikkerhed....3
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 4
5.5 Service....4
6 VÄERKT∅JSSPECIFIKKE SIKKERHEDSINSTRUKSER ......4
7 BRUG 5
7.1 Opladningsprocedure....5
7.2 Statusvisning for batteri....5
7.3 Indsættelse og udtagning af bits....5
7.4 Aftrækker 6
7.5 Ændring af værktøjsvinklen....6
7.6 Arbejdslampe....6
7.7 Isætning af skrue....6
7.8 Fjernelse af skruer....6
8 RENG∅RING OG VEDLIGEHOLDELSE 6
8.1 Rengøring....6
9 TEKNISKE DATA....7
10 ST∅J....7
11 GARANTI....7
12 MILJ∅ 8
13 KONFORMITETSERKLÆRING....8

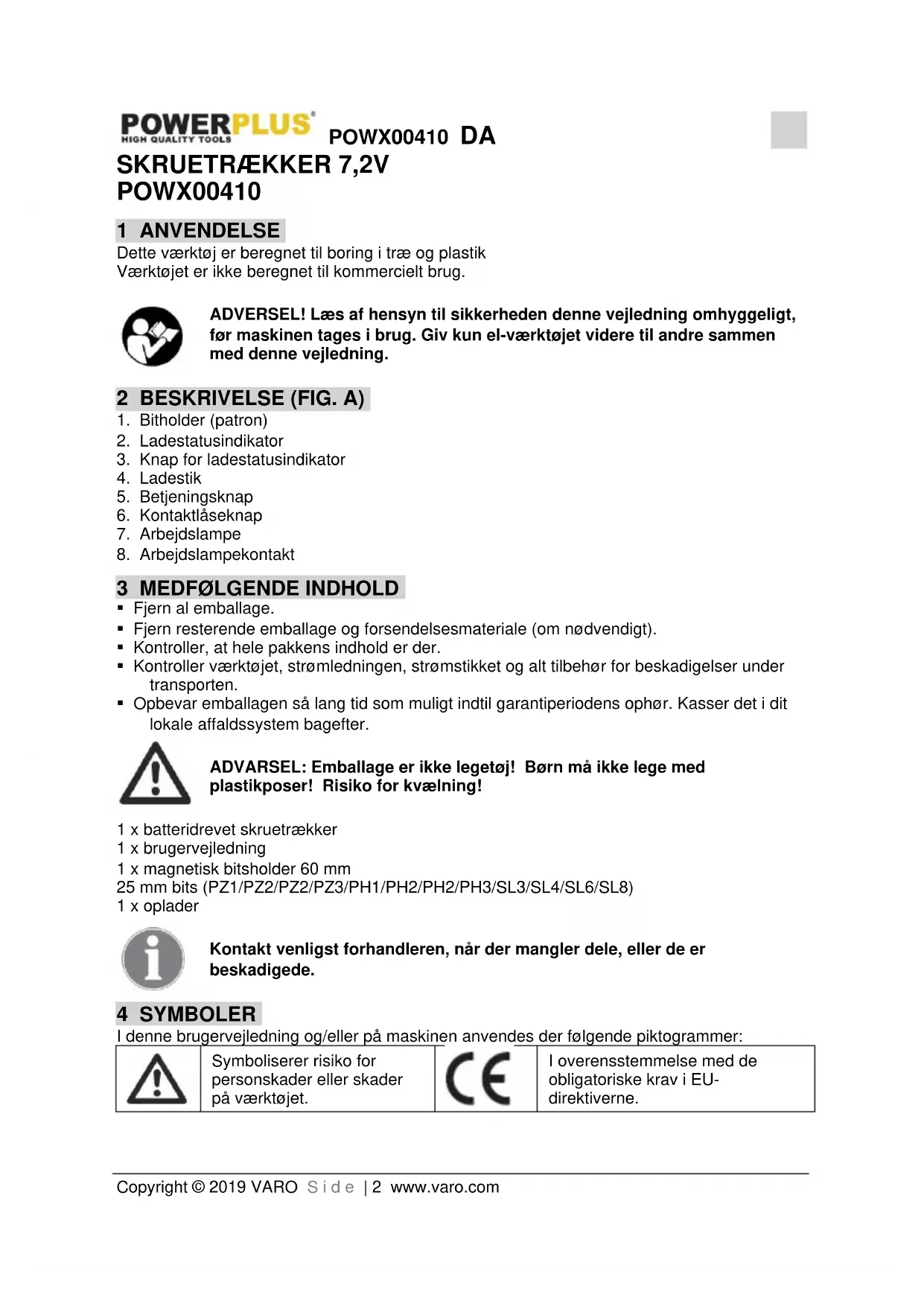

SKRUETRÆKKER 7,2V POWX00410

1 ANVENDELSE

Dette værktøj er beregnet til boring i træ og plastik Værktøjet er ikke beregnet til kommercielt brug.

ADVERSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Bitholder (patron)
2. Ladestatusindikator
3. Knap for ladestatusindikator
4. Ladestik
5. Betjeningsknap
6. Kontaktläseknap
7. Arbejdslampe
8. Arbejdslampekontakt

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x batteridrevet skruetrækker
1 x brugervejledning
1 x magnetisk bitsholder 60 mm
25 mm bits (PZ1/PZ2/PZ2/PZ3/PH1/PH2/PH2/PH3/SL3/SL4/SL6/SL8)
1 x oplader

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

I overensstemmelse med de obligatoriske krav i EU-direktiverne.

Anvendelse af beskyttelsebriller anbefales

Brug handsker

Læs vejledningen før brug.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El-værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilisigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 VÄERKT∅JSSPECIFIKKE SIKKERHEDSINSTRUKSER

• Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan komme i kontakt med skjulte ledninger. Skruer, der kommer i kontakt med et "strømførende" kabel kan gøre blotlagte metaldele på maskinen "strømførende" og kan give operatøren elektrisk stød.
• Beskyt batteriopladeren mod regn og fugt. Hvis der trænger vand ind i batteriopladeren øges risikoen for elektrisk stød.
• Genoplad kun ved brug af den oplader, der er angivet af producenten. En oplader, der er velegnet til én type batteri, kan skabe risiko for brand, när den bruges med et andet batteri.
• Oplad ikke andre batterier. Batteriopladeren er kun egnet til opladning af vores lithium-ion-batterier inden for det anførte spændingsområde. I modsat fald er der risiko for brand og eksplosion.
• Hold batteriopladeren ren. Forurening kan medføre risiko for elektrisk stød.
• Kontroller altid batterioplader, kabel og stik før brug. Brug ikke batteriopladeren, hvis du konstaterer defekter. Åbn ikke batteriopladeren selv. Få den i stedet repareret af

kvalificeret personale og med originale reservedele. Beskadigede batteriopladere, kabler og stik øger risikoen for elektrisk stød.

• Brug ikke batteriopladeren på let antændelige overflader (f. eks papir, tekstiler, osv.) eller i brændbare miljøer. Der er risiko for brand på grund af opvarmning af batteriopladeren under opladningen.
• Ved forkert anvendelse kan der komme væske ud af batteriet; undlad at berøre dette. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle efter med vand. Hvis du får væsken i øjnene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.
• Åbn ikke batteriet selv. Der er fare for en kortslutning.
• Beskyt batteriet mod varme samt mod vedvarende solstråler og ild. Der er fare for eksplosion
• Kortslut ikke batteripolerne. Der er fare for eksplosion.
• I tilfælde af skader og forkert brug af batteriet, kan der blive udledt dampe. I tilfælde af ubehag skal du sørge for frisk luft og kontakte en læge. Dampene kan irritere luftvejene.

7 BRUG

Den medfølgende batterioplader passer til batteriet, der bruges i maskinen. Brug kun den medfølgende oplader.

Li-ion-batteriet er beskyttet mod dyb afladning. Når batteriet er tomt slukkes maskinen ved hjælp af etbeskyttende kredsløb: Bitsholderen vil ikke længere rotere.

Hvis tænd-/sluk-knappen fortsat bruges, kan batteriet blive beskadiget.

Opladningen starter, så snart stikket på batteriopladeren sættes i stikkontakten, og maskinen derefter forbindes til batteriopladeren.

Statusindikatoren for opladning lyser rødt for at angive opladning sproceduren. Batteriet er fuldt opladet, så snart ladeindikatoren lyser grønt.

Under opladningen bliver håndtaget på maskinen varmt. Dette er normalt.

Når opladningen er færdig, skal du tage batteriopladeren ud af stikkontakten.

Brug ikke maskinen, mens den oplader.

7.2 Statusvisning for batteri

Ved at trykke på knap for visning af ladestatus (3).

Batteristatus vises af tre flerfarvede lysdioder:

■ Rød LED Ivser <20 %
■ Rød + gul LED lyser 20%-70%
■ Alle tre lysdioder lyser >70 %

Når kun den røde LED lyser, skal skruetrækkeren genoplades.

7.3 Indsættelse og udtagning af bits

Vigtigt: Sluk altid på kontakten, før du skifter skruebit for at undgå utilsigtet start af maskinen. Når maskinen er stoppet helt, skal du indsætte eller udtage en skruebit.

Anvend kun værktøjsbits, der kan fastgøres forsvarligt i borepatronen, og som bits er blevet udviklet til.

Før du bruger maskinen, skal kontrollere, at den valgte skruebit er indsat korrekt. Undgå at stramme skruerne for meget, da skruehovedet ellers kan blive beskadiget eller gevindene kan blive beskadigede.

7.4 Aftrækker

Brug aftrækkeren til at starte maskinen og holde den nede for kontinuerlig drift. Slip aftrækkeren for at slukke maskinen.

7.5 Ændring af værktøjsvinklen

Værktøjsvinklen kan ændres ved at dreje håndtaget op eller ned. For at ændre værktøjets vinkel, skal maskinen stoppes.

Værktøjets vinkel må ikke ændres under brug!

7.6 Arbejdslampe

Drej arbejdslampekontakten til ON, arbejdslampen tændes. Drej arbejdslampekontakten til OFF, arbejdslampen slukkes.

7.7 Isætning af skrue

Indsæt en skruebit i rillen i på skruehovedet. Hold skruebit' en vinkelret på hovedet af skruen, da skruen eller skruehovedet ellers kan blive beskadiget. Tryk skruebitten lidt mod skruen med et konstant tryk, mens skruen bores i ved at trække eller trykke ON / OFF knappen op eller ned

Når skruen er skruet helt i, skal du holde maskinen fast og slippe aftrækkeren, da skruen eller skruehovedet ellers kan blive beskadiget. Hvis aftrækkerens udløser ikke slippes med det samme, kan det høje drejningsmoment også beskadige skruebit eller skruetrækker

7.8 Fjernelse af skruer

Indsæt en skruebit i rillen på skruehovedet. Hold skruebitten vinkelret på hovedet af skruen, da skruen eller skruehovedet ellers kan blive beskadiget. Tryk skruebitten mod skruen med et konstant tryk, mens skruen bores ud ved at trække eller trykke ON / OFF knappen op eller ned

8 RENG∅RING OG VEDLIGEHOLDELSE

8.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.
• Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

Vedligeholdelse

BEMÆRK! Sluk altid for skruetrækker og låse kontakten i OFF-position, før der udføres arbejde på maskinen.

9 TEKNISKE DATA

Model	POWX00410
Nominel spænding	7,2 V
Ubelastet omdrejningstal	230 rpm
Batterikapacitet	1300 mAh
Opladningstid	3 — 5 timer

10 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
Lydtryksniveau LpA	65 dB(A)
Lydeffektniveau LwA	76 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

0,5 m/s²

K = 1,5 ~m / s^2

11 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

12 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

13 KONFORMITETSERKLÆRING

VARO N.V — Joseph Van Instraat 9 — BE2500 Lier — Belgien, erklærer hermed, at

Apparatbeskrivelse: Skruetrækker 7,2V

Varemærke: POWERplus

Varenummer: POWX00410

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2014/30/EU

2006/42/EC

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60745-1 : 2009

EN60745-2-2 : 2010

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3 : 2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Hufo Cuypers

Regulatory Affairs (afdelingen for juridiske anliggender)

Lier, 28/09/2018
