POWX00410 - винтоверт PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Безжична отвертка (винтоверт)
Марка	PowerPlus
Модел	POWX00410
Номинално напрежение	7,2 V
Скорост на празен ход	230 об/мин
Капацитет на батерията	1300 mAh (Li-йон)
Време за зареждане	3 до 5 часа
Ниво на звуково налягане (LpA)	65 dB(A)
Ниво на звукова мощност (LwA)	76 dB(A)
Ниво на вибрации (aw)	0,5 m/s² (K=1,5 m/s²)
Тип на патронника	Магнитен държач за битове
Включени битове	PZ1, PZ2, PZ2, PZ3, PH1, PH2, PH2, PH3, SL3, SL4, SL6, SL8 (25 mm)
Включено зарядно устройство	Да
Работна лампа	Да, с превключвател за включване/изключване
Регулируем ъгъл	Да, чрез завъртане на дръжката
Защита на батерията	Защита срещу дълбоко разреждане (защитна верига)
Предназначение	Пробиване и завинтване в дърво и пластмаса (непрофесионална употреба)
Изисквано защитно оборудване	Предпазни очила, защита на слуха ако >85 dB(A)
Гаранция	36 месеца (без батерия, зарядно, аксесоари)
Поддръжка	Почиствайте вентилационните отвори с мека кърпа и сапунена вода

Често задавани въпроси - POWX00410 PowerPlus

Как да заредите батерията на отвертката PowerPlus POWX00410?

Включете предоставеното зарядно устройство в контакт. Свържете инструмента към зарядното. Червеният индикатор показва, че зареждането е в ход. Когато стане зелен, батерията е напълно заредена (3 до 5 часа). Не използвайте инструмента по време на зареждане.

Как да проверите състоянието на зареждане на батерията?

Натиснете бутона за показване на състоянието на зареждане, разположен на инструмента. LED индикаторите показват: червено (<20%), червено+жълто (20-70%), и трите (>70%). Ако свети само червеното, заредете батерията.

Как да поставите и извадите бит?

Уверете се, че спусъкът е изключен. Поставете бита в магнитния държач, докато се фиксира здраво. За да го извадите, просто издърпайте бита от патронника.

Как да промените ъгъла на инструмента?

Спрете инструмента. Завъртете дръжката нагоре или надолу, за да промените ъгъла. Никога не променяйте ъгъла, докато инструментът работи.

Как да използвате работната лампа?

Завъртете превключвателя на работната лампа на позиция ON (Включено), за да включите лампата, на OFF (Изключено), за да я изключите.

Каква е гаранцията на PowerPlus POWX00410?

Гаранцията е 36 месеца от датата на покупка от първия потребител. Тя покрива материални и производствени дефекти, но изключва батерията, зарядното, нормалното износване и щети, причинени от неправилна употреба.

Как да почистите отвертката?

Поддържайте вентилационните отвори чисти. Използвайте мека влажна кърпа със сапунена вода. Никога не използвайте разтворители като бензин или алкохол.

Какви битове са включени в комплекта на POWX00410?

Комплектът включва магнитен държач за битове от 60 mm и 12 бита от 25 mm: PZ1, PZ2 (x2), PZ3, PH1, PH2 (x2), PH3, SL3, SL4, SL6, SL8.

Какви са напрежението и капацитетът на батерията?

Литиево-йонната батерия има напрежение 7,2 V и капацитет 1300 mAh. Времето за зареждане е от 3 до 5 часа.

Може ли инструментът да се използва за пробиване?

Да, безжичната отвертка POWX00410 е предназначена за пробиване и завинтване в дърво и пластмаса. Не е предназначена за професионална употреба или за пробиване на метал.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX00410 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА....2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 2
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ....3
5.1 Работна зона....3
5.2 Електробезопасност....3
5.3 Лична безопасност....3
5.4 Използване и грижи за електроинструмента .... 4
5.5 Сервизно обслужване....5
6 УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА, СПЕЦИФИЧНИ ЗА ЗАКУПЕНИЯ ОТ ВАС ЕЛЕКТРОИНСТРУМЕНТ .... 5
7 РАБОТА....5
7.1 Процедура на зареждане ....5
7.2 Дисплей на статуса на зареждане на батерията....6
7.3 Вкарване и изваждане на накрайници....6
7.4 Спусък за вкл./изкл....6
7.5 Промяна на ъгъла на инструмента 6
7.6 Работно точково осветление....7
7.7 Завинтване на винт....7
7.8 Отвинтване на винт....7
8 ПОЧИСТВАНЕ И ПОДДРЪЖКА 7
8.1 Почистване....7
8.2 Поддръжка....7
9 ТЕХНИЧЕСКИ ДАННИ ....7
10 ШУМ 8
11 ГАРАНЦИЯ 8
12 ОКОЛНА СРЕДА....9
13 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 9

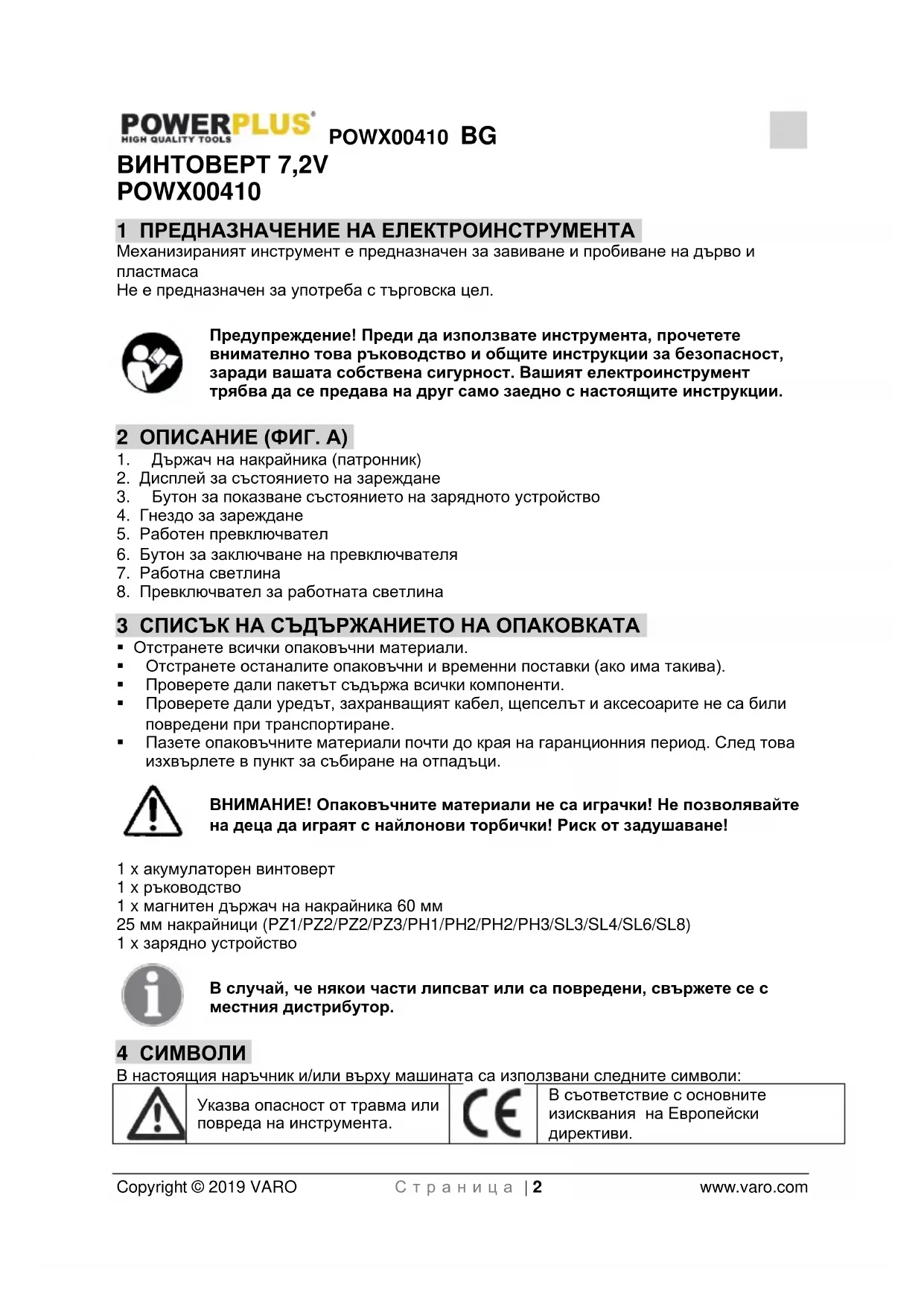

ВИНТОВЕРТ 7,2V POWX00410

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

Механизираният инструмент е предназначен за завиване и пробиване на дърво и пластмаса

Не е предназначен за употреба с търговска цел.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Държач на накрайника (патронник)
2. Дисплей за състоянието на зареждане
3. Бутон за показване състоянието на зарядното устройство
4. Гнездо за зареждане
5. Работен превключвател
6. Бутон за заключване на превключвателя
7. Работна светлина
8. Превключвател за работната светлина

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x акумулаторен винтоверт
1 x ръководство
1 x магнитен държач на накрайника 60 мм
25 мм накрайници (PZ1/PZ2/PZ2/PZ3/PH1/PH2/PH2/PH3/SL3/SL4/SL6/SL8)
1 x зарядно устройство

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски директиви.

Използвайте предпазни средства за очите.

Носете защитни ръкавици

Преди да използвате машината, прочетете ръководството.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за ваши захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства.

Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движешите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• Дръжте електроинструмента за повърхностите на изолираните ръкохватки, когато работите там, където винтът може да контактува със скрит проводник. Винтовете контактуващи с проводник „под напрежение” могат да поставят металлите части на електроинструмента „под напрежение” и да подложат оператора на токов удар.
• Защитете зарядното устройство за батерията от дъжд и влага. Проникването на вода в зарядното устройство увеличава риска от токов удар.
• Зареждайте само със зарядното устройство посочено от производителя. Зарядно устройство, което е подходящо за един тип батерия, може да създаде риск от пожар, когато бъде използвано с друг батерия.
• Не зареждайте други батерии. Зарядното устройство е подходящо само за зареждане на литиево-йонни батерии в посочения диапазон на напрежението. В противен случай има опасност от пожар и експлозия.

- Поддържайте зарядното устройство чисто. Замърсяването може да причини опасност от токов удар.

- Проверявайте зарядното устройство, кабела и щепсела всеки път преди употреба. Не използвайте зарядното устройство, когато установите дефекти. Не отваряйте зарядното устройство сами и го предоставяйте за ремонт само на квалифициран персонал използващ оригинални резервни части. Повредените зарядни устройства, кабели и щепсели увеличиват риска от токов удар.

- Не работете със зарядното устройство върху лесно възпламеняеми повърхности (напр. хартия, текстил и т.н.) или във възпламеняема среда. Има опасност от пожар поради загряване на зарядното устройство по време на зареждане.

- При условия на злоупотреба от батерията може да бъде изхвърлена течност – избягвайте контакта с нея. В случай на случаен контакт изплакнете с вода. Ако са засегнати очите, потърсете медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния.

■ Не отваряйте батерията сами. Има опасност от късо съединение.

- Защитете батерията от топлина, напр. включително от слънчеви лъчи и огън. Има опасност от експлозия.

- Не свързвайте на късо батерията. Има опасност от експлозия.

- В случай на повреда и неправилна употреба на батерията могат да бъдат изпуснати изпарения. В случай на оплаквания осигурете свеж въздух и се консултирайте с лекар. Изпаренията могат да раздразнят дихателната система.

7 РАБОТА

7.1 Процедура на зареждане

Доставеното зарядно устройство съответства на батерията инсталирана в машината. Не използвайте други зарядни устройства.

Литиево-йонната батерия е защитена срещу силно разреждане. Когато батерията се разреди, машината се изключва с помощта на предпазна верига: държачът за накрайника престава да се движи.

Ако превключвателят за Вкл./Изкл. се използва непрекъснато, батерията може да се повреди.

Процесът на зареждане започва с вкарването на щепсела на зарядното устройство в контакта, при което машината е свързана към зарядното устройство.

Индикаторът на зарядното устройство светва в червено за да укаже процедурата на зареждане. Батерията е напълно заредена, веднага щом индикаторът на зарядното устройство светне в зелено.

По време на процеса на зареждане ръкохватката на машината се загрява. Това е нормално.

Когато зареждането завърши, извадете зарядното устройство от контакта.

Не използвайте машината по време на зареждането.

7.2 Дисплей на статуса на зареждане на батерията

Чрез натискане на бутона за показване състоянието на зарядното устройство (3).

Състоянието на зареждане са показва чрез три многоцветни светодиода:

• Червеният светодиод свети <20%
  Червеният + жълтият светодиод светят 20%-70%
  ■ Всички три светодиоди светят >70%

Само, когато светнат и трите червени светодиода, винтовертът трябва да бъде зареден отново.

7.3 Вкарване и изваждане на накрайници

Важно! Винаги изключвайте превключвателя преди да сменяте винтовия накрайник, за да избегнете пускане на машината по невнимание. Когато машината бъде напълно спряна, вкарайте или извадете винтовия накрайник.

Използвайте само накрайници, които могат да бъдат затегнати сигурно в патронника и за целта, за която са конструирани накрайниците.

Преди употреба на машината проверете далли винтовият накрайник е вкаран правилноу. Избягвайте презатягане на винтовете, в противен случай винтовият накрайник може да бъде повреден или може да настъпи повреда на резбите.

7.4 Спусък за вкл./изкл.

Използвайте спусъка за вкл./изкл. за да пуснете машината и го дръжте натиснат за непрекъсната работа.

За да изключите машината, отпуснете спусъка за вкл./изкл.

7.5 Промяна на ъгъла на инструмента

Ъгълът на инструмента може да бъде променен като завъртите ръкохватката нагоре или надолу

За промяна на ъгъла на инструмента спрете машината.

Не променяйте ъгъла на инструмента по време на работа!

7.6 Работно точково осветление

Завъртете превключвателя на работната светлина в позиция ON (ВКЛ.), работната светлина ще светне.

Завъртете превключвателя на работната светлина в позиция OFF (ИЗКЛ.), работната светлина ще изгасне.

7.7 Завинтване на винт

Вкарайте винтовия накрайник в прореза в главата на винта. Дръжте винтовия накрайник перпендикулярно към главата на винта, в противен случай винтът или главата на винта могат да бъдат повредени. Натискайте винтовия накрайник към винта с постоянен натиск със завинтването на винта чрез издърпване или натискане на превключвателя за включване / изключване нагоре или надолу

Когато винтът бъде напълно завинтен, хванете машината здраво и отпуснете спусъка за вкл./изкл., в противен случай винтът или главата на винта могат да бъдат повредени. Ако спусъкът за вкл./изкл. не бъде отпуснат веднага, високият въртущ момент може да повреди и винтовия накрайник или винтоверта.

7.8 Отвинтване на винт

Вкарайте винтовия накрайник в прореза в главата на винта. Дръжте винтовия накрайник перпендикулярно към главата на винта, в противен случай винтът или главата на винта могат да бъдат повредени. Натискайте винтовия накрайник към винта с постоянен натиск със отвинтването на винта чрез издърпване или натискане на превключвателя за включване / изключване нагоре или надолу

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• На вентилационните отвори не трябва да има прах и мръсотия.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

8.2 Поддръжка

Внимание! Винаги изключвайте винтоверта и блокирайте превключвателя в ИЗКЛ. положение преди да извършвате каквато и да било работа по машината.

9 ТЕХНИЧЕСКИ ДАННИ

Модел No.	POWX00410
Номинално напрежение	7,2 V
Обороти на празен ход	230 об./мин.
Капацитет на батерията	1300 mAh
Време за зареждане	3 – 5 часа

10 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA 65 dB(A)

Ниво на звуковата мощност LwA 76 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

0,5m/s²

K = 1,5 ~m / s^2

11 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

12 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими);

2011/65/EU

2014/30/EU

2006/42/EC

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими);

EN60745-1 : 2009

EN60745-2-2:2010

EN55014-1:2017

EN55014-2:2015

EN61000-3-2 : 2014

EN61000-3-3:2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,,

Hugo Cuypers

Регулационни въпроси – мениджър по съответствията

Lier, 28/09/2018
