Produkttype	Trådløs skrutrekker (skrumaskin)
Merke	PowerPlus
Modell	POWX00410
Nominell spenning	7,2 V
Tomgangshastighet	230 o/min
Batterikapasitet	1300 mAh (Li-ion)
Ladetid	3 til 5 timer
Lyttrykknivå (LpA)	65 dB(A)
Lydeffektnivå (LwA)	76 dB(A)
Vibrasjonsnivå (aw)	0,5 m/s² (K=1,5 m/s²)
Chuck type	Magnetisk bitsholder
Inkluderte bits	PZ1, PZ2, PZ2, PZ3, PH1, PH2, PH2, PH3, SL3, SL4, SL6, SL8 (25 mm)
Lader inkludert	Ja
Arbeidslys	Ja, med av/på-bryter
Justerbar vinkel	Ja, ved å rotere håndtaket
Batteribeskyttelse	Beskyttelse mot dyp utlading (beskyttelseskrets)
Tiltenkt bruk	Bore og skru i tre og plast (ikke-profesjonell bruk)
Nødvendig sikkerhetsutstyr	Vernebriller, hørselsvern hvis >85 dB(A)
Garanti	36 måneder (unntatt batteri, lader, tilbehør)
Vedlikehold	Rengjør ventilasjonssporene med en myk klut og såpevann

Ofte stilte spørsmål - POWX00410 PowerPlus

Hvordan lader jeg batteriet til skrutrekkeren PowerPlus POWX00410?

Koble den medfølgende laderen til en stikkontakt. Koble verktøyet til laderen. Den røde lampen indikerer at lading pågår. Når den blir grønn, er batteriet fulladet (3 til 5 timer). Ikke bruk verktøyet under lading.

Hvordan sjekker jeg batteriets ladestatus?

Trykk på ladestatusknappen på verktøyet. LED-ene viser: rød (<20%), rød+gul (20-70%), alle tre (>70%). Hvis bare den røde lyser, lad batteriet.

Hvordan setter jeg inn og fjerner et bits?

Sørg for at avtrekkeren er deaktivert. Sett bitsen inn i den magnetiske bitsholderen til den sitter godt fast. For å fjerne, trekk bitsen rett ut av chucken.

Hvordan endrer jeg vinkelen på verktøyet?

Stopp verktøyet. Drei håndtaket opp eller ned for å endre vinkelen. Endre aldri vinkelen mens verktøyet er i gang.

Hvordan bruker jeg arbeidslyset?

Drei bryteren for arbeidslyset til ON (På) for å slå på lyset, til OFF (Av) for å slå det av.

Hva er garantien for PowerPlus POWX00410?

Garantien er på 36 måneder fra kjøpsdato av første bruker. Den dekker material- og produksjonsfeil, men unntar batteri, lader, normal slitasje og skader som følge av feil bruk.

Hvordan rengjør jeg skrutrekkeren?

Hold ventilasjonssporene rene. Bruk en myk, fuktig klut med såpevann. Bruk aldri løsemidler som bensin eller alkohol.

Hvilke bits følger med POWX00410?

Settet inneholder en magnetisk bitsholder på 60 mm og 12 bits på 25 mm: PZ1, PZ2 (x2), PZ3, PH1, PH2 (x2), PH3, SL3, SL4, SL6, SL8.

Hva er spenningen og kapasiteten til batteriet?

Litium-ion-batteriet har en spenning på 7,2 V og en kapasitet på 1300 mAh. Ladetiden er 3 til 5 timer.

Kan verktøyet brukes til boring?

Ja, den trådløse skrutrekkeren POWX00410 er designet for å bore og skru i tre og plast. Den er ikke beregnet for profesjonell bruk eller boring i metall.

BRUKSANVISNING POWX00410 PowerPlus

Det elektriske verktøyet er beregnet til å bore og skru i tre eller plast Maskinen er kun beregnet til privat bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A)

1. Verktøyholder (chuck)
2. Ladestatuslampe
3. Ladestatusknapp
4. Ladekontakt
5. Avtrekker
6. Låsebryter
7. Arbeidslampe
8. Bryter for arbeidslys

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x batteridrevet skrutrekker
1 x håndbok
1 x magnetisk verktøyholder 60 mm
25 mm skrutrekkere (PZ1/PZ2/PZ2/PZ3/PH1/PH2/PH2/PH3/SL3/SL4/SL6/SL8)
1 x lader

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
		Bruk vernebriller		Bruk hansker

Les manualen før bruk.

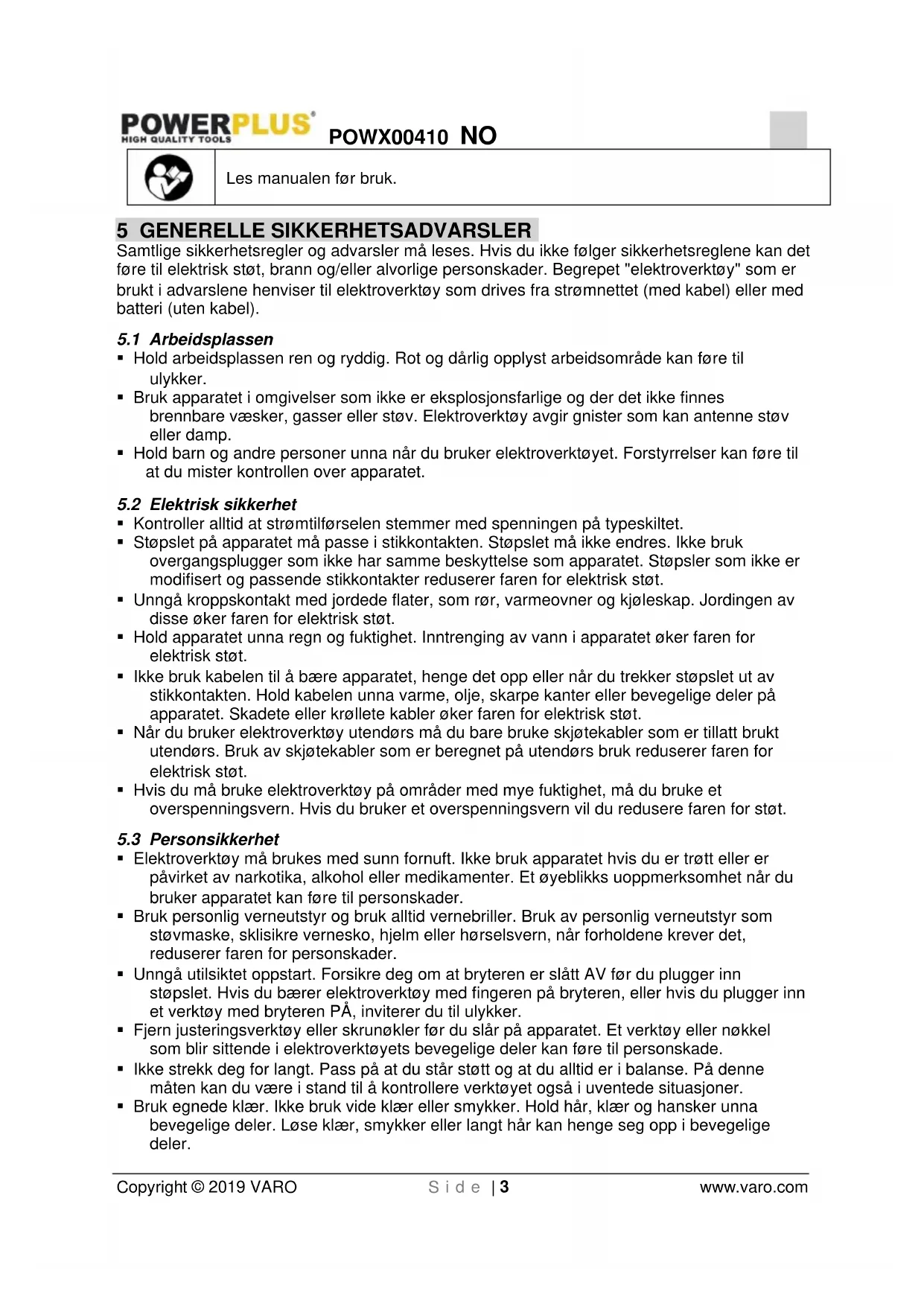

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøvet også i uventede situasioner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige när de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig verdlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdende og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 MASKINAVHENGIG SIKKERHETSINFORMASJON

- Hold elektroverktøy i de isolerte gripeflatene når du utfører et arbeid der festemidlene kan komme i kontakt med skjulte ledninger. Kontakt med strømførende ledninger kan gjøre at eksponerte metalldeler på verktøyet bli strømførende, og dermed kan brukeren få elektrisk støt.

- Beskytt batteriladeren mot regn og fuktighet. Hvis det kommer vann inn i en batterilader, øker faren for elektrisk støt.

- Batteriet må kun lades opp med laderen som spesifiseres av produsenten. En lader som egner seg til en type batteri, kan forårsake brannfare när den brukes med en annen type batteri.

- Ikke lad opp andre batterier. Batteriladeren egner seg kun til oppladning av litium-ion-batterier innenfor det angitte spenningsområdet. Ellers kan det oppstå fare for brann eller eksplosion.

- Hold batteriladeren ren. Forurensning kan føre til fare for elektriske støt.

- Sjekk batteriladeren, ledningen og pluggen før hver bruk. Ikke bruk batteriladeren dersom det oppdages feil på den. Ikke forsøk å åpne batteriladeren. Den må repareres av kvalifiserte fagfolk, med bruk av originale reservedeler. Skadede batteriladere, ledninger og støpsler øker faren for elektrisk støt.

- Ikke sett batteriladeren på lett antennelige materialer (f.eks. papir, tekstiler osv.) eller i antennelige miljøer. Laderen varmes opp under bruk og dette kan føre til brannfare.

• Batteriet må ikke åpnes. Det er fare for kortslutning.
• Beskytt batteriet mot varme, f.eks. sollys og åpen ild. Det er fare for eksplosjon.
• Batteriet må ikke kortsluttes. Det er fare for eksplosjon.
• Ved skade på eller feil bruk av batteriet, kan det avgi damp. Hvis en person utsettes for damp, må han/hun ha frisk luft og bør oppsøke lege. Dampen kan irritere luftveiene.

7 BRUK

7.1 Ladeprosedyre

Batteriladeren som leveres med maskinen egner seg kun til å lade batteriene som er installert i verktøyet. Ikke bruk andre batteriladere.

Li-ion-batteriet er beskyttet mot for mye utladning. Når batteriet er tomt, slår en beskyttende krets verktøyet av. Verktøyholderen (chucken) beveger seg ikke mer.

Hvis på/av-bryteren brukes hele tiden, kan batteriet bli skadet.

Ladeprosessen starter når støpslet til batteriladeren settes i stikkontakten og maskinen kobles til batteriladeren.

Batteriladelampen lyser rødt for å indikere at lading pågår. Batteriet er fulladet så snart ladelampen lyser grønt.

Under oppladningen vil verktøyets håndtak varmes opp. Dette er normalt.

Når ladningen er fullført, kobler du batteriladeren fra strømnettet.

Ikke bruk maskinen under ladeprosessen.

7.2 Statusdisplay for batteristrøm

Ved å trykke på ladestatusknappen (3).

Ladestatus vises med tre flerfargede lamper:

7.3 Sette i og trekke ut verktøybits

Viktig! Slå alltid av bryteren før du skifter skrutrekkerbit, for å unngå utilsiktet oppstart av maskinen. Når maskinen står helt stille, kan du sette i eller trekke ut verktøybiter.

Bruk kun biter som kan festes godt i verktøyholderen og som er designet for maskinen.

Før du bruker maskinen, må du sjekke om skrutrekkerbiten sitter riktig. Unngå å trekke skruene for hardt til, ellers kan skruehodene skades eller gjengene kan strippes.

7.4 På/Av-avtrekker

Bruk avtrekkeren til å starte maskinen og holde den gående.

For å slå av maskinen, slipper du avtrekkeren.

7.5 Endre vinkelen på verktøyet

Verktøyets vinkel kan endres ved å vri håndtaket opp eller ned.

For å endre verktøyets vinkel, stopper du maskinen.

Sett bryteren for arbeidslys til posisjonen ON (PÅ) for å slå på lyset. Sett bryteren for arbeidslys til posisjonen OFF (AV) for å slå av lyset.

7.7 Skru i en skrue

Sett skrutrekkerbiten i sporet på skruehodet. Hold skrutrekkeren vinkelrett på skruehodet, hvis ikke kan skruen eller hodet skades. Trykk skrutrekkeren mot skruen med et jevnt trykk mens du skrur den inn ved å trekke eller skyve på / av-bryteren opp eller ned

Når skruen er helt skrudd inn, holder du maskinen godt fast og slipper avtrekkeren, ellers kan skruen eller skruehodet skades. Hvis avtrekkeren ikke slippes øyeblikkelig, kan det høye dreiemomentet ellers skade skrutrekkerbiten eller maskinen.

7.8 Skru ut en skrue

Sett skrutrekkerbiten i sporet på skruehodet. Hold skrutrekkeren vinkelrett på skruehodet, hvis ikke kan skruen eller hodet skades. Trykk skrutrekkeren mot skruen med et jevnt trykk mens du skrur den u ved å trekke eller skyve på / av-bryteren opp eller ned

8 RENGJ∅RING OG VEDLIKEHOLD

8.1 Rengjøring

- Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

- Rengjør maskinhuset regelmessig med en myk klut, helst etter hver gangs bruk.

- Sørg for at ventilasjonssporene er fri for støv og skitt.

- Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

OBS! Slå alltid skrutrekkeren av og lås bryteren i AV-stilling før du utfører arbeid på maskinen.

9 TEKNISKE DATA

Modell	POWX00410
Nominell spenning	7,2 V
Ubelastet omdreiningstall	230 rpm
Batterikapasitet	1300 mAh
Ladetid for batteri	3 – 5 timer

10 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

65 dB(A)

Lydeffektnivå LwA

76 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon):

0,5 m/s²

K = 1,5 ~m / s^2

11 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige sliasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

12 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

13 SAMSVARSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: Skrutrekker 7,2V

Merke: POWERplus

Modell: POWX00410

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventelle endringer inntil dato for underskrift):

2011/65/EU

2014/30/EU

2006/42/EC

Europeiske harmoniserte standarder (med eventelle endringer inntil dato for underskrift)::

EN60745-1:2009

EN60745-2-2:2010

EN55014-1:2017

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Hugo Cuypers

Regulatoriske saker - Samsvarsleder

Lier, 28/09/2018
