Merk	Audizio
Model	RP340
Type	Riemaangedreven platenspeler
Afspeelsnelheden	33 en 45 toeren/min
Element	Voorgeïnstalleerd element (magnetisch type)
Anti-skating instelling	Instelbaar van 0 tot naaldgewicht
Tegenwicht	Instelbaar om de arm te balanceren
Audio-uitgangen	RCA-aansluitingen line en phono (schakelbaar)
Moduskiezer	PHONO/LINE
Voeding	220-240 V~, 50 Hz (netadapter inbegrepen)
Pitch-regeling	Ja, stapsgewijs
45-toeren adapter	Inbegrepen
Toonarm	Rechte arm met hefboom en vergrendelklem
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Niet de behuizing openen; vermijd vocht
Inbegrepen accessoires	RCA-kabels, netadapter, 45-toeren adapter
Repareerbaarheid	Gebruik originele onderdelen; laat repareren door een vakman

Veelgestelde vragen - RP340 Audizio

Hoe stel ik de anti-skating in op de Audizio RP340 platenspeler?

Zet de anti-skating instelling op dezelfde waarde als het naaldgewicht (meestal tussen 1,5 en 2,5 gram). Bijvoorbeeld: als het gewicht 2 g is, stel dan de anti-skating in op 2.

Hoe vervang ik de riem van de platenspeler?

Verwijder de plaat van de as. Plaats de riem op de motorpoelie zoals aangegeven in de handleiding. Zorg ervoor dat hij niet gedraaid of geolied is. Plaats de plaat terug.

Wat is de vereiste voedingsspanning?

Het apparaat heeft een spanning van 220-240 V~ bij 50 Hz nodig. Gebruik de meegeleverde netadapter en sluit deze aan op een geaard stopcontact.

Hoe sluit ik de platenspeler aan op een versterker?

Gebruik de meegeleverde RCA-kabels. Sluit de rode stekker aan op de rode aansluiting (rechts) en de witte stekker op de witte aansluiting (links). Selecteer de PHONO- of LINE-modus afhankelijk van de ingang van uw versterker.

Waarom draait de plaat niet?

Controleer of de riem correct op de motorpoelie is geplaatst. Zorg ervoor dat de netadapter is aangesloten en dat de snelheidsknop (33/45) is ingedrukt.

Hoe balancer ik de toonarm?

Houd de arm bij de kop en draai het tegenwicht totdat de arm parallel aan de plaat is. Stel vervolgens het naaldgewicht in door de ring te draaien op de aanbevolen waarde (1,5-2,5 g voor het meegeleverde element).

Kan ik een 45-toeren plaat gebruiken zonder adapter?

Nee, om een 45-toeren plaat af te spelen, gebruikt u de meegeleverde 45-toeren adapter. Plaats deze in het midden van de plaat voordat u de plaat erop legt.

Hoe reinig ik de naald en het element?

Gebruik een zachte antistatische borstel of een pluisvrije doek. Vermijd chemische producten. Verwijder voorzichtig de naaldbeschermer voor gebruik.

Wat te doen als de platenspeler een bromgeluid produceert?

Controleer of de RCA-kabels goed zijn aangesloten en of de PHONO/LINE-schakelaar in de juiste stand staat. Houd de platenspeler uit de buurt van storingsbronnen zoals niet-afgeschermde luidsprekers.

Waar kan ik reserveonderdelen vinden voor de RP340?

Neem contact op met uw Audizio-dealer of een erkende technicus. Gebruik altijd originele onderdelen om schade aan het apparaat te voorkomen.

GEBRUIKSAANWIJZING RP340 Audizio

Hartelijk dank voor de aanschaf van dit Audizio product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een des-kundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Audizio geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos: controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

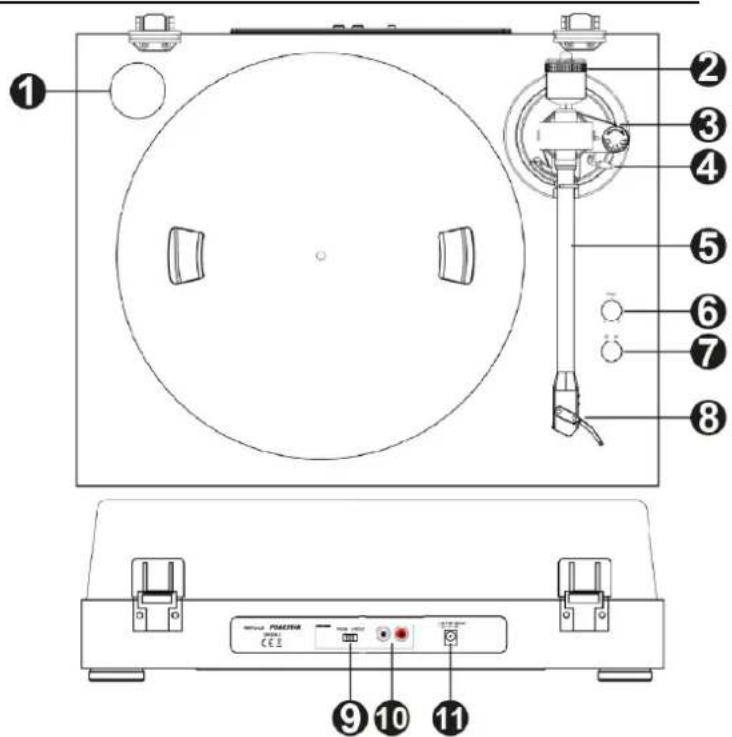

OVERZICHT

1. 45rpm adapter voor 7" vinyl langspeelplaten
2. Contragewicht
   Wordt gebruikt om de toonarm in balans te brengen.
3. Anti-skating regelaar
   De anti-skate functie oefent een kleine buitenwaartse kracht uit op de toonarm, die de neiging van de arm tegengaat om naar binnen te bewegen (skaten) naar het midden van de plaat toe, wanneer de toonarm het einde van de plaat nadert.
4. Lifthendel
   Hendel om de toonarm omhoog of omlaag te brengen.
5. Toonarmklem
   Deze speciaal ontworpen armklem fixeert de arm wanneer deze niet wordt gebruikt.
6. Pitchregelaar
   Draaien om de snelheid van het plateau geleidelijk aan te passen.
7. Snelheidsregelaar
   Deze knop regelt het toerental (33/45rpm) van de platenspeler.
8. Toonarmkop
9. Functieschakelaar
   Schakelaar om phono- of lijnuitgangsmodus te selecteren.
10. RCA lijn-uitgang
    RCA-connectoren om de platenspeler aan te sluiten op een mixer of een versterker.
11. DC ingang
    Sluit hier de voedingsadapter aan.

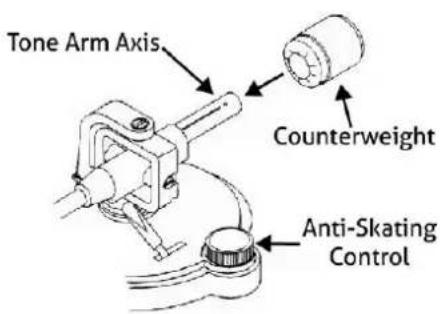

1. Neem de naaldbeschermer voorzichtig af.
2. Stel de anti-skating regelaar in op 0 (nul).
3. Duw de hefhendel in de neerwaartse stand
4. Maak de toonarm los van de klem en plaats hem in de vrije ruimte tussen het plateau en de steun/klem. Opmerking: Zorg ervoor dat u de naald niet beschadigt.
5. Houd de toonarm bij de kop en stel hem horizontaal af door het contragewicht naar links of naar rechts te draaien. De afstelling is correct uitgevoerd als de toonarm evenwijdig is aan de plaat/het plateau en niet overhelt naar de kant van het contragewicht of de toonarmkop wanneer de toonarm wordt losgelaten.

1. Plaats de toonarm op de toonarmsteun en zet hem vast met de klem.
2. Houd het contragewicht in de ingestelde positie. Draai de schaalring totdat de 0 markering in lijn is met de markering die op de as van de toonarm is gedrukt. De basisinstelling is bepaald.
3. Draai de schaalring in overeenstemming met de kenmerken van de gebruikte naald/cartridge. Als de bijgeleverde naald/cartridge wordt gebruikt, moet de schaalring worden afgesteld op 1,5 - 2,5 gram.

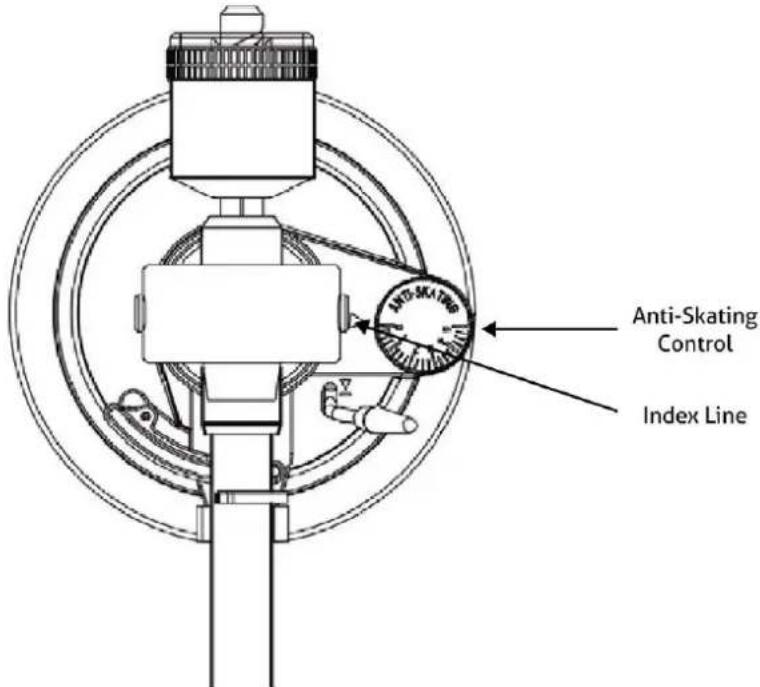

ANTI-SKATING REGELAAR

Zet de anti-skate regelaar op dezelfde waarde als gekozen op de schaalring, zodat deze overeenkomt met het gewicht van de gebruikte naald/cartridge. Als het gewicht van de naald 2 gram is, moet de regelaar worden ingesteld op waarde 2.

1. Sluit de uitgang van de platenspeler (2 x RCA connectoren) aan op de ingang van een apparaat met phono- of lijnsignaal. Zet de PHONO/LINE schakelaar in de juiste stand, afhankelijk van het type ingang dat op de draaitafel moet worden aangesloten. OPMERKING: de RCA-kabels zijn kleurgecodeerd. De rode stekker moet worden aangesloten op de rode connector van zowel de platenspeler als de externe versterker of het luidsprekersysteem. De witte stekker moet in de witte aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem worden gestoken.
2. Plaats de DC-stekker van de adapter goed en stevig in de DC IN-aansluiting aan de achterkant van het apparaat. Sluit het andere uiteinde van de adapterkabel aan op een stopcontact.
3. Plaats een langspeelplaat op de platenspeler en selecteer de gewenste snelheid (33/45RPM) afhankelijk van de plaat. OPMERKING: wanneer u een 45RPM plaat afspeelt, gebruik dan de bijgeleverde 45RPM adapter.
4. Verwijder voorzichtig het beschermingskapje van de naald.
5. Bedien de lifthendel en plaats de arm over de plaat. Dit zal automatisch de rotatie van de plaat activeren.
6. Zet de naald aan het begin van de plaat en laat de lifthendel zakken. De toonarm zal zich langzaam laten zakken, de platenspeler zal beginnen met afspelen.

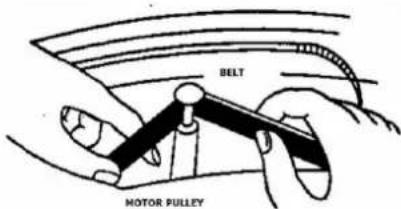

AANDRIJFRIEMASSEMBLAGE

Hoewel de beste zorg is besteed aan de productie van deze platenspeler en diens mechanische onderdelen, kan het voorkomen dat de aandrijfriem loskomt (bijvoorbeeld tijdens het transport). Volg in dat geval de onderstaande stappen om de riem weer op de motorpoelie te plaatsen.

A. De riem bevindt zich onder de draaitafelplaat. Verwijder de draaitafelplaat van de as om de aandrijfriem te openbaren.
B. Houd de riem vast met uw vingers en plaats de riem op de motorpoelie zoals aangegeven op de tekening.
C. Plaats de draaitafelplaat terug over de as.

Let op: vermijd olie op de riem. Zorg er tevens voor dat de riem niet vervormd of verdraaid is.

BELT MOTOR PULLEY
