RP320 - Platenspeler Audizio - Gratis gebruiksaanwijzing en handleiding

Producttype	Vinylplatenspeler met Bluetooth-ontvanger
Merk	Audizio
Model	RP320
Afspeelsnelheden	33 1/3 en 45 toeren/min (selecteerbaar)
Toonhoogteregeling (Pitch)	Progressieve controle
Automatische stop	Ja, schakelbaar AAN/UIT
Bluetooth-connectiviteit	Alleen ontvangst (geen uitzending)
Auxiliaire ingang	3,5 mm aansluiting (kabel niet inbegrepen)
Lijnuitgang	RCA (kabel niet inbegrepen)
Hoofdtelefoonuitgang	3,5 mm aansluiting
USB-poort	Voor aansluiting op een computer (kabel inbegrepen)
Element	Inbegrepen met verwijderbare bescherming
Voeding	220-240 V~, 50 Hz via netadapter
Inbegrepen software	Audacity (op CD)
Meegeleverde accessoires	Netadapter, USB-kabel, software-CD
Onderhoud	Reinigen met een droge doek; geen chemische producten gebruiken
Veiligheid	Open de behuizing niet; vermijd vocht en warmtebronnen; gebruik binnenshuis
Garantie	Garantie vervalt bij opening of niet-naleving van de instructies
Repareerbaarheid	Reparaties alleen door een erkend technicus; gebruik originele onderdelen
Opmerkingen	Niet continu gebruiken; ontkoppelen bij onweer of langdurig niet-gebruik

Veelgestelde vragen - RP320 Audizio

Hoe verbind ik mijn telefoon via Bluetooth?

Draai de functieknop naar BT. De LED-indicator knippert blauw. Activeer Bluetooth op uw telefoon en zoek naar "Audizio recordplayer". Na het koppelen wordt de LED continu blauw. Het volume wordt ingesteld met de volumeknop van de platenspeler.

Waarom draait de plaat niet nadat ik de arm heb geplaatst?

Controleer of de autostop-schakelaar op AAN staat. Zo ja, draait de plaat automatisch wanneer de arm op de plaat wordt geplaatst. Zo niet, zet hem dan op AAN. Als het probleem aanhoudt, controleer dan de voeding en of de plaat goed is geplaatst.

Hoe neem ik een plaat op op mijn computer?

Sluit de platenspeler via USB aan op de computer. Installeer de software Audacity (inbegrepen op CD of download). Selecteer in Audacity de USB-audio-ingang en neem op. Zorg ervoor dat de modus op PH staat en dat de platenspeler is ingeschakeld.

Het geluid is zwak of afwezig, wat moet ik doen?

Controleer het volume van de platenspeler. Als u de RCA-uitgang gebruikt, zorg er dan voor dat de versterker is ingeschakeld en op de juiste ingang staat. Als u Bluetooth gebruikt, controleer dan het volume van de telefoon. Plaats indien nodig het element terug en controleer de naald.

Hoe vervang ik de naald (element)?

Verwijder voorzichtig de bescherming van het element. Maak het oude element los volgens de instructies van de fabrikant. Plaats het nieuwe element en zorg ervoor dat het correct is uitgelijnd. Raadpleeg de handleiding voor het specifieke model.

De automatische stop werkt niet correct.

De automatische stop kan worden uitgeschakeld als de schakelaar op UIT staat. Zet hem op AAN. Als de plaat voortijdig stopt of niet stopt, zet de schakelaar dan op UIT voor continu afspelen. Sommige platen kunnen een storing veroorzaken.

De draaitafel draait te snel of te langzaam.

Gebruik de snelheidsselectieknop (33/45) afhankelijk van de plaat. Pas vervolgens fijn aan met de pitch-regeling (toonhoogte). Als het probleem aanhoudt, controleer dan of de plaat niet vervormd is.

Kan ik de platenspeler aansluiten op een Bluetooth-luidspreker?

Nee, dit apparaat is alleen een Bluetooth-ontvanger, geen zender. U kunt het geluid niet naar een Bluetooth-luidspreker sturen. Gebruik de RCA-uitgang of de hoofdtelefoon.

Hoe gebruik ik de AUX-ingang?

Sluit een 3,5 mm audiokabel (niet inbegrepen) van uw mobiele apparaat aan op de AUX-aansluiting van de platenspeler. Selecteer de modus PH of BT (beide werken). Stel het volume in met de knop van de platenspeler.

Is de garantie geldig als ik het apparaat open?

Nee, het openen van de behuizing maakt de garantie ongeldig. Alleen een erkend technicus mag reparaties uitvoeren. Gebruik uitsluitend originele onderdelen om schade te voorkomen.

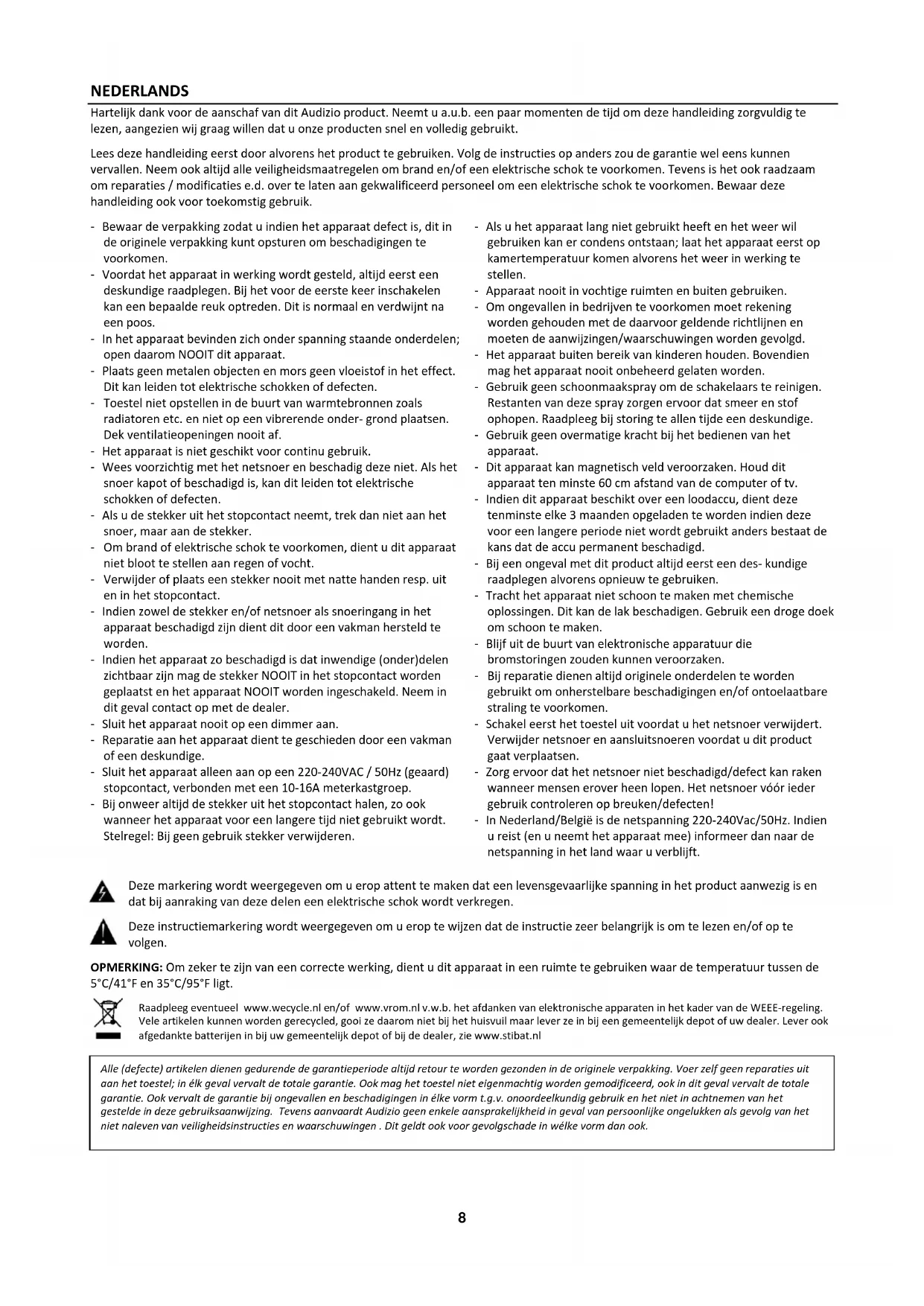

GEBRUIKSAANWIJZING RP320 Audizio

Hartelijk dank voor de aanschaf van dit Audizio product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder-grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een des- kundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in elk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Audizio geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos: controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

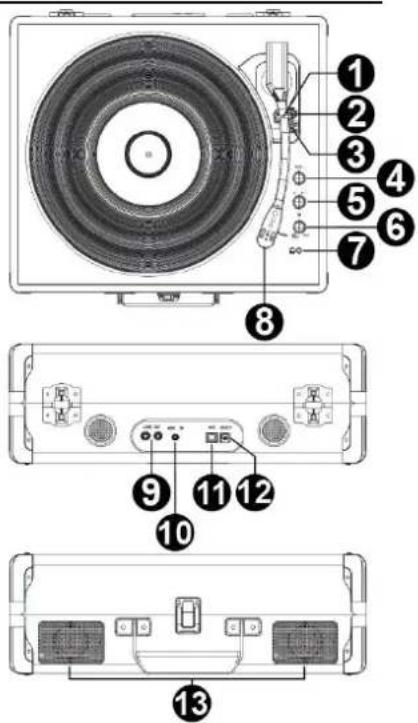

OVERZICHT

1. Toonarmklem

Deze speciaal ontworpen armklem fixeert de arm wanneer deze niet wordt gebruikt. De armklem is ontworpen om in de opwaartse positie te blijven terwijl hij ontgrendeld is.

2. Autostop schakelaar AAN/UIT

Met deze schakelaar schakelt u de automatische-stopfunctie aan of uit. Als de automatische stop is ingeschakeld, zal het plateau beginnen te draaien zodra de toonarm wordt geplaatst over de plaat en stopt met draaien wanneer het einde van de langspeelplaat is bereikt. Sommige vinylplaten stoppen voor het einde OF stoppen niet wanneer het einde is bereikt. Zet in dit geval Auto-stop UIT; de plaat zal NIET automatisch stoppen wanneer deze afgelopen is.

3. 33/45/78RPM schakelaar

Met deze schakelaar regelt u het toerental van de platenspeler.

4. Pitchregelaar

Draaien om de snelheid van het plateau geleidelijk aan te passen.

5. Functieschakelaar

Schakelaar om phono- of BT-modus te selecteren.

6. Aan-/Uit- en volumeknop

Draai de knop om de platenspeler aan/uit te zetten en het volume in te stellen.

7. Hoofdtelefoon jack

3.5mm jack om een hoofdtelefoon op aan te sluiten.

8. Cartridge met naald

Wanneer de platenspeler niet wordt gebruikt, raden wij u aan het meegeleverde beschermingskapje te plaatsen.

9. RCA lijn-uitgang

Het geluidssignaal van een langspeelplaat wordt naar deze lijnuitgang gestuurd. Sluit dit signaal aan op de lijningang van bijvoorbeeld een versterker of een lijningang van een CD/DVD-speler

10. AUX ingang

Aansluiting voor aux-ingang.

11. USB-uitgang

Gebruik de meegeleverde USB-kabel om uw platenspeler aan te sluiten op uw computer. De USB-verbinding leidt het geluid van de platenspeler naar uw computer.

12. DC ingang

Sluit hier de voedingsadapter aan.

13. Luidsprekers

PHONO

1. Verbind de platenspeler met de meegeleverde voedingsadapter en plug deze in een wandcontactdoos.
2. Verwijder voorzichtig het beschermingskapje van de naald.
3. Draai de power & volume knop met de klok mee om de platenspeler aan te zetten.
4. Selecteer de phonomodus door de functieknop op PH te zetten.
5. Plaats een langspeelplaat op het plateau van de platenspeler en selecteer het toerental (33/45/78RPM) passend bij het type langspeelplaat.
6. Open de toonarmklem om de toonarm los te maken. Duw de lifthendel naar achteren om de toonarm omhoog te brengen en beweeg de toonarm voorzichtig naar de gewenste positie over de plaat. De platenspeler zal beginnen te draaien wanneer de toonarm naar de plaat wordt bewogen (mits de AUTO STOP-schakelaar is ingeschakeld). Druk de lifthendel naar voren om de toonarm langzaam te kunnen laten zakken naar de gewenste positie op de plaat om de weergave te starten.
7. Stel de volumeregelaar in op het gewenste geluidsniveau.
8. Stel de pitchregelknop in om de snelheid geleidelijk aan te passen.

Opmerking: Als de AUTO STOP AAN/UIT-schakelaar wordt ingeschakeld, stopt het afspelen automatisch als de plaat afgelopen is. Als de AUTO STOP is uitgeschakeld, zal het afspelen NIET automatisch stoppen wanneer de plaat afgelopen is.

Draai de functieknop naar de BT-modus. De LED-indicator knippert in een blauwe kleur.

Zet de BT-functie op uw mobiele telefoon of tablet-pc aan en zoek vervolgens de platenspeler (Audizio recordplayer). Na het koppelen zal de LED continu blauw oplichten en kunt u uw muziek op uw mobiele telefoon of tablet-pc afspelen op deze platenspeler. Draai aan de volumeregelaar om het volume te regelen. (De volumeregeling van de mobiele telefoon, tablet of pc kan ook het totale volume beïnvloeden).

Opmerking: Dit apparaat heeft geen BT zender, dit betekent dat het niet mogelijk is om geluid via BT naar bijvoorbeeld een BT luidspreker te sturen

Wanneer het apparaat als BT-luidspreker wordt gebruikt, kunnen alle andere afspeelfuncties niet tegelijkertijd worden gebruikt.

AUX IN MODUS

Wanneer u in de BT- of PH-modus bent, sluit u uw mobiele muziekapparaat aan op de AUX-ingang met een 3,5mm-audiokabel (niet meegeleverd). Draai aan de volumeregelaar om het volume te regelen. (De volumeregeling van de mobiele telefoon, tablet of PC kan ook het totale volume beïnvloeden).

RCA UITGANG

Sluit uw eigen luidsprekersysteem aan op de RCA-poort van de platenspeler met een RCA-3,5 mm audiokabel (niet meegeleverd).

OPMERKING: de RCA-kabels hebben een kleurcode. De rode stekkerkabel moet worden aangesloten op de rode aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem. De witte stekkerkabel moet worden aangesloten op de witte aansluiting van zowel de platenspeler als de externe versterker of het luidsprekersysteem.

AANSLUITEN OP EEN COMPUTER

De bijgeleverde software is een applicatie van derden en Audizio handelt daarom geen vragen of problemen af die betrekking hebben op deze software.

1. Zet de computer aan
2. Sluit de platenspeler aan wanneer de computer is opgestart. De computer zal nu de besturingsprogramma's installeren.
3. Nadat de besturingsprogramma's geïnstalleerd zijn dient u de Audacity software te installeren.
   Windows gebruikers; voer de CD in of download de nieuwste software via http://audacity.sourceforge.net
   MAC gebruikers; download de nieuwste software via http://audacity.sourceforge.net

De software installeren (PC)

1. Sluit uw platenspeler aan op een voedingsbron en sluit de USB-poort van de platenspeler aan op de USB-poort van uw computer.
2. Schakel de platenspeler in.
3. Het Windows-systeem zal een nieuw apparaat detecteren en aangeven dat het beschikbaar is om te gebruiken.
4. Voer de CD in die is meegeleverd met uw USB-platenspeler.
5. Voer het bestand uit om de Audacity-software te installeren. Na de installatie, start het Audacity programma.

De software installeren (MAC)

1) Voer de meegeleverde CD in.
2) Open het CD-icoontje op het bureaublad.
3) Sleep de installatiefolder van Audacity naar uw harddrive. Wij raden u aan de folder naar uw "Applications" (applicaties/toepassingen) folder te slepen.
4) Er zal een venster verschijnen om aan te geven dat de bestanden worden gekopieerd.
5) Haal de CD uit de computer.
6) Open "Audacity" vanuit de folder waar u de software naar hebt gesleept op uw harddrive.

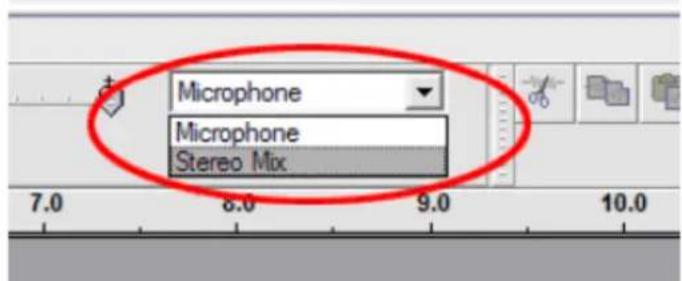

1. Klik op "Microphone" in het submenu en selecteer "Stereo Mix"

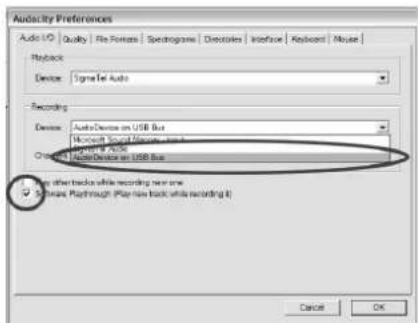

1. Selecteer het menu "Edit" (bewerken) en vervolgens "Preferences".

Selecteer het USB-audioapparaat onder de selectie "Recording" zoals afgebeeld. Selecteer "Software Playthrough" om tijdens de opname audio te horen.

1. Nadat de bovenstaande instellingen zijn voltooid, bent u klaar voor de opname. Indien u problemen ondervindt, probeer dan uw systeeminstellingen te controleren of de audio-ingangsinstellingen via het geluidspaneel aan te passen.

Opmerking: De meegeleverde Audacity software dient slechts ter referentie. Voor meer informatie en actuele updates zie http://www.audacity.com.
