Caractéristiques techniques	Platine disque Audizio RP320, entraînement par courroie, bras de lecture en aluminium, cellule MM incluse.
Utilisation	Compatible avec les vinyles 33, 45 et 78 tours, sortie RCA pour connexion à un amplificateur.
Maintenance et réparation	Nettoyage régulier de la platine et de la cellule recommandé, vérification de l'alignement du bras de lecture.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Poids : environ 2,5 kg, dimensions : 420 x 330 x 120 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - RP320 Audizio

Comment puis-je connecter ma platine Audizio RP320 à mes haut-parleurs ?

Vous pouvez connecter votre platine Audizio RP320 à vos haut-parleurs en utilisant des câbles RCA. Branchez les connecteurs RCA de la platine aux entrées correspondantes de vos haut-parleurs ou de votre amplificateur.

Pourquoi le son de ma platine est-il faible ou absent ?

Vérifiez que la platine est correctement connectée à votre système audio et que le volume est réglé adéquatement. Assurez-vous également que le diamant de la cellule de lecture n'est pas usé et que les câbles ne sont pas endommagés.

Comment régler la vitesse de lecture de mes disques ?

La platine Audizio RP320 dispose d'un commutateur pour régler la vitesse de lecture. Vous pouvez choisir entre 33, 45 et 78 tours par minute selon le type de disque que vous écoutez.

Que faire si ma platine ne démarre pas ?

Vérifiez que la platine est branchée sur une prise électrique fonctionnelle. Assurez-vous également que le bras de lecture est en position de repos et que le commutateur d'alimentation est activé.

Comment nettoyer la cellule de lecture de ma platine ?

Utilisez une brosse spécialement conçue pour nettoyer les cellules de lecture. Passez-la doucement sur la pointe du diamant pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques.

Est-ce que la platine Audizio RP320 peut lire des disques vinyles de 78 tours ?

Oui, la platine Audizio RP320 est équipée d'une fonction pour lire des disques vinyles de 78 tours. Assurez-vous de régler la vitesse sur 78 tours par minute.

Comment puis-je régler le bras de lecture ?

Pour régler le bras de lecture, utilisez le contrepoids fourni. Assurez-vous que le bras est en équilibre en ajustant le contrepoids jusqu'à ce que le bras flotte horizontalement lorsqu'il n'est pas en contact avec le disque.

Quel type de disques puis-je utiliser avec la platine Audizio RP320 ?

La platine Audizio RP320 peut lire des disques vinyles de 33, 45 et 78 tours, y compris des disques en PVC et en shellac.

Comment puis-je remplacer la cellule de lecture ?

Pour remplacer la cellule de lecture, dévissez la vis qui maintient la cellule en place, retirez la cellule usée, puis installez la nouvelle en suivant les instructions du fabricant. Assurez-vous de bien aligner les connexions.

Ma platine fait des bruits de grattage. Que faire ?

Des bruits de grattage peuvent être causés par une poussière accumulée sur le disque ou sur la cellule. Nettoyez le disque et la cellule, et vérifiez également l'alignement de la cellule et le réglage du bras.

Y a-t-il une garantie sur la platine Audizio RP320 ?

Oui, la platine Audizio RP320 est généralement couverte par une garantie d'un an. Vérifiez les documents fournis avec votre achat pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI RP320 Audizio

FRANÇAIS Nous vous remercions d’avoir acheté un produit Audizio. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après.19 - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements.. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez- le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ne forcez pas les réglages. - L’appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d’un téléviseur ou ordinateur. - Si le produit comprend un accumulateur intégré plomb-acide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente. - Si l’accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l’ancien accumulateur dans un container de recyclage adapté. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de modification réservé sans notification préalable. DEBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine. Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante.

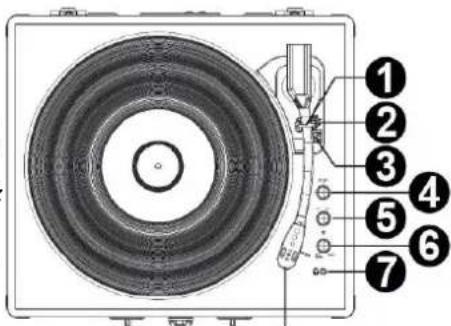

VUE GLOBALE DU PRODUIT

1. Verrouillage du bras

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Audizio ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.20 Ce système du bras permet de le verrouiller en cas de non utilisation ou pendant une pause. Il a été conçu pour rester dans la position Up lorsqu'il est déverrouillé.

2. Interrupteur Autostop ON/OFF

Cet interrupteur active l'arrêt automatique ou le désactive. Lorsque l'arrêt automatique est activé, la plate-forme commence à tourner dès que le bras de lecture est placé sur le disque et s'arrête lorsqu'elle atteint la fin du disque. Certains disques vinyle s'arrêtent avant la fin ou ne s'arrêtent pas lorsque la fin est atteinte. Dans ce cas, réglez l'arrêt automatique sur OFF.

3. Bouton de vitesse

Cet interrupteur contrôle les rotations par minute du plateau tournant.

Pour régler la vitesse du plateau par palier.

5. Sélecteur de mode

Bouton permettant de sélectionner le mode phono ou BT.

6. Bouton d'alimentation/volume

Tournez le bouton pour allumer/éteindre et régler le volume du tourne-disque.

Prise de 3,5 mm pour connecter des écouteurs.

Lorsque la platine disque n'est pas utilisée, il est recommandé de placer la protection amovible sur l'aiguille.

9. Prise de sortie de ligne RCA

Le signal sonore d'un disque à longue durée de vie est envoyé à cette sortie de ligne. Connectez ce signal à l'entrée de ligne d'un amplificateur ou à l'entrée de ligne d'un lecteur CD/DVD.

Connecteur pour l'entrée auxiliaire.

Utilisez le câble USB fourni pour connecter votre platine à votre ordinateur. La connexion USB enverra le son de la platine à votre ordinateur.

Brancher l'adaptateur électrique ici.

1. Reliez la platine disque au bloc secteur et branchez ce dernier à une prise secteur murale.

2. Retirez la protection de l'aiguille en le retirant délicatement.

3. Tournez le bouton de réglage de l'alimentation et du volume dans le sens des aiguilles d'une montre pour allumer le tourne-disque.

4. Sélectionnez le mode phono en tournant le bouton de fonction sur PH.

5. Placez un disque vinyle sur le plateau et sélectionnez la vitesse voulue (33/45 trs/mn) selon le disque.

6. Ouvrez le clip du bras de lecture pour le libérer. Poussez le levier de levage vers l'arrière pour soulever le bras de lecture et déplacez doucement le bras de lecture dans la position souhaitée sur l'enregistrement. Vous pouvez tourner le bouton de réglage de la hauteur pour ajuster la vitesse du plateau petit à petit. Le plateau commencera à tourner lorsque le bras de lecture sera déplacé vers le disque (lorsque l'interrupteur d'arrêt automatique est sur ON). Poussez le levier de levage vers l'avant pour abaisser lentement le bras de tonalité sur la position souhaitée sur le disque pour commencer la lecture.

7. Tournez le bouton de réglage du volume dans le sens des aiguilles d'une montre pour régler le volume.

8. Réglez le bouton de contrôle du pitch pour ajuster la vitesse progressivement.

Remarque : Si l'interrupteur AUTO STOP ON/OFF est sur ON, la platine s'arrête automatiquement lorsque le disque est terminé. Si la fonction auto Stop Control est sur OFF, le disque ne s'arrête pas automatiquement lorsqu'il est fini.21 CONNEXION BT Tournez le bouton de fonction en mode BT. L'indicateur LED clignote en bleu. Allumez la fonction BT sur votre téléphone portable ou tablette PC, puis recherchez le lecteur de platine (Audizio recordplayer). Après l'appairage, le voyant LED s'allumera en continu en bleu et vous pourrez écouter votre musique sur votre téléphone portable ou tablette PC sur ce lecteur de platine. Tournez la commande de volume pour régler le volume. (Le contrôle du volume du téléphone portable, de la tablette ou du PC peut également affecter le volume total). Remarque: Cet appareil ne dispose pas d'un émetteur BT, ce qui signifie qu'il n'est pas possible d'envoyer de l'audio par BT à un haut-parleur BT, par exemple. Lorsque l'appareil est utilisé comme enceinte BT, toutes les autres fonctions de lecture ne peuvent pas être utilisées en même temps. MODE AUX En mode BT ou PH, connectez votre appareil musical mobile à la prise d'entrée AUX à l'aide d'un câble audio de 3,5 mm (non inclus). Tournez la commande de volume pour régler le volume. (Le contrôle du volume du téléphone mobile, de la tablette ou du PC peut également affecter le volume total). SORTIE RCA Connectez votre propre système de haut-parleurs au port RCA du tourne-disque avec un câble audio RCA-3,5 mm (non inclus). REMARQUE: les câbles RCA sont codés par couleur. Le câble à fiche rouge doit être branché dans la prise rouge du tourne-disque et de l'amplificateur externe ou du système de haut-parleurs. Le câble à fiche blanche doit être branché dans la prise blanche du tourne-disque et de l'amplificateur externe ou du système de haut-parleurs.

BRANCHEMENT AVEC UN ORDINATEUR

Le logiciel inclut est une application tierce, Audizio ne peut gérer les questions ou problèmes quant au logiciel.

1. Allumez l'ordinateur.

2. Mettez l'interrupteur secteur sur la face arrière de la platine disque sur la position “ON“.

3. L'ordinateur installe les drivers.

4. Une fois les drivers installés, vous devez installer le logiciel Audacity.

Utilisateurs Windows : insérez le CD ou téléchargez la dernière version sur http://audacity.sourceforge.net. Utilisateurs MAC: téléchargez la dernière version sur http://audacity.sourceforge.net Pour installer le software (PC)

1. Reliez la platine disque au secteur et reliez le port USB de la platine au port USB de l'ordinateur.

2. Allumez la platine disque avec l'interrupteur Power.

3. Le système Windows détecte un nouvel appareil et indique qu'il est disponible pour l'utilisation.

4. Insérez le CD livré avec la platine disque.

5. Ouvrez le dossier pour installer le logiciel Audacity. Une fois ce dernier installé, lancez le programme Audacity.

Pour installer le software (MAC)

1) Insérez le CD livré.

2) Ouvrez l'icône du CD sur le bureau.

3) Déplacez le dossier d'installation pour Audacity sur votre disque dur. Nous vous recommandons de déplacer le dossier votre dossier “Applications“.

4) Une fenêtre s'ouvre montrant la copie des fichiers.

6) Ouvrez “Audacity” à partir de l'endroit où vous l'avez placez sur votre disque dur.22

CONFIGURATION LOGICIEL

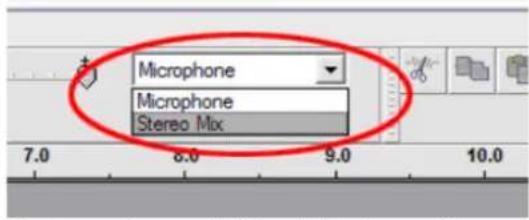

1. Cliquez Microphone dans la menu déroulant et sélectionnez “Stereo Mix”.

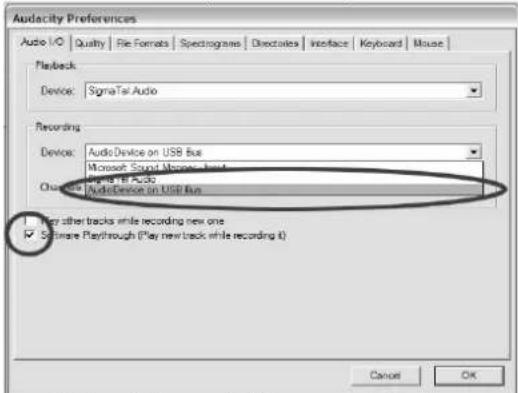

2. Sélectionnez le menu “Edit” puis “Preferences”

Sélectionnez l'appareil audio sous “AudioDevice on UBS Bus“ dans le menu “Recording” et cochez la case “Software Playthrough” pour écouter l'audio pendant l'enregistrement. 3. Une fois les réglages précédents terminés, vous pouvez commencer à enregistrer. Si vous avez toujours des difficultés à trouver la platine disque USB, essayez de vérifier les réglages du système ou sur le panneau de commande, vérifiez les réglages entrée audio depuis le panneau de gestion audio. Note: Le logiciel Audacity n'est qu'une référence. Pour plus d'information ou pour obtenir la dernière version du logiciel, allez sur le site : http://www.audacity.com.23 TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES
