Cube - Thermostaat Atag - Gratis gebruiksaanwijzing en handleiding

Producttype	Kamerthermostaat
Merk	Atag
Model	Cube
Afmetingen (L x H x D)	93 x 88 x 24 mm
Voeding	BUS 8-24V max, 6 mA
Bedrijfstemperatuur	0 tot 40°C
Opslagtemperatuur	-10 tot 70°C
Beschermingsgraad	IP30 (conforme installatie)
Isolatieklasse	III
Nauwkeurigheid sensor	1%
Weergave	Verlicht display (kamertemperatuur, modi, Wi-Fi gedetecteerd)
Hoofdfuncties	Verwarming, koeling, handmatige modus, programmamodus, vorstbeveiliging, tijdelijke instelling
Aantal zones	Zonetoewijzing via menu (NR02)
Aansluiting	Afgeschermde kabel of telefoondraad 2 draden, max 50 m, min 0,6 mm²
Installatie	Aan de muur, op 1,5 m van de vloer, uit de buurt van warmtebronnen
Onderhoud en reiniging	Reinigen met een droge doek, zonder oplosmiddelen of agressieve producten
Veiligheid	Gebruik door kinderen vanaf 8 jaar onder toezicht, niet klimmen, loskoppelen voor installatie
Instelbare parameters	Temperatuurcorrectie (CF01), achtergrondverlichting (CF11, CF12)
Mogelijke fouten	Zonetoewijzingsfout, beschadigde sensor (---Err)
Conformiteit	Richtlijn 2014/53/EU, recycling volgens AEEA

Veelgestelde vragen - Cube Atag

Hoe schakel ik naar de handmatige modus op de Cube Atag thermostaat?

Druk meerdere keren op de MODE-toets totdat het symbool hand (handmatige modus) op het scherm verschijnt. Vervolgens kunt u de gewenste temperatuur instellen met de + en --toetsen.

Hoe verander ik de temperatuur in de programmamodus?

In de programmamodus drukt u op de + of --toets om de temperatuur tijdelijk te wijzigen. Bevestig met OK, stel vervolgens de duur (0 tot 24u) in met dezelfde toetsen. Bevestig opnieuw. Na de ingestelde duur keert de instelling terug naar de programmering.

Wat te doen als het scherm '---Err' weergeeft?

De fout ---Err geeft aan dat de kamertemperatuursensor beschadigd is. U moet de omgevingssensor vervangen. Neem indien nodig contact op met een professional.

Hoe activeer ik de vorstbeveiligingsmodus?

Druk op de MODE-toets totdat het symbool Ⓞ (zone uit) verschijnt. De verwarming stopt, maar de vorstbeveiliging blijft actief: de verwarming wordt ingeschakeld als de temperatuur onder 5°C daalt om de leidingen te beschermen.

Hoe wijs ik een zone toe aan de Cube thermostaat?

Zorg ervoor dat de sensor correct is aangesloten. Houd de +-toets 5 seconden ingedrukt totdat de softwareversie verschijnt. Houd opnieuw 5 seconden de +-toets ingedrukt om de parameter NR02 weer te geven. Druk op OK, selecteer de gewenste zone met +/- en bevestig met OK.

Wat is de aanbevolen installatiehoogte?

De thermostaat moet op ongeveer 1,5 meter boven de vloer worden geïnstalleerd, uit de buurt van warmtebronnen (radiatoren, schoorstenen) en tocht.

Kan de thermostaat worden gebruikt met een warmtepomp die zowel verwarmt als koelt?

Ja, als het systeem dit toestaat. Houd de MODE-toets 5 seconden ingedrukt om naar de instelling te gaan. Het scherm toont HEAT of COOL. Gebruik de toetsen om de gewenste modus te selecteren en bevestig met OK.

Hoe stel ik de temperatuurcorrectie (offset) in?

Houd de +-toets 5 seconden ingedrukt om het technische menu te openen. Gebruik +/- om de parameter CF01 te vinden, druk op OK en pas de correctie aan van -5°C tot +5°C met de toetsen. Bevestig met OK.

Wat betekenen de symbolen op het scherm?

Het scherm toont de kamertemperatuur (A), Wi-Fi-detectie (B), verwarmings-/koelmodus (C), storingen (D), warmte-/koudevraag (E/F), tijdelijke instelling (G), handmatige modus (H) en programmamodus (I), zone uit (L) en batterijstatus (M). De toetsen zijn MODE (N), OK (O), + (P) en - (Q).

Hoe reinig ik de Cube Atag thermostaat?

Gebruik een droge doek om het apparaat te reinigen. Gebruik nooit insecticiden, oplosmiddelen of agressieve producten die de geverfde of plastic onderdelen kunnen beschadigen.

GEBRUIKSAANWIJZING Cube Atag

Niet-naleving van deze aanwijzing kan leiden tot lichamelijke letsels, die in bepaalde omstandigheden zichs dodelijk kunnen zich.
Niet-naleving van deze aanwijzing kan leiden tot schade, in bepaalde omstandigheden zichs ernstige schade, aan voorwerpen, planten of dieren.

Voer geen handelingen uit waar bij u het apparaat van zichnplaats moet halen.

Beschadiging van het apparaat.
Klim Niet op stoelen, krukken, trappen of andere instabiele voorwerpen om het apparaat te reinigen.
Persoonlijk letsel door het waar beneden vallen of door beklemming (bij een vouwtrap).

Gebruik geen insecticiden, oplosmidden of agressieve schoonmaakmiddelen om het apparatusat te reinigen.

Beschadiging van de plastic of gelakte onderdelen.

Gebruik het apparaat Niet voor andere doeleinden dan voor normala huishoudelijk gebruik.

Beschadiging van het apparatus door overbelasting.
Beschadiging van verkeerd gebruekte voorwerpen.

Laat het apparaat Niet gebruiken door kinderen of onervaren Personen.

Beschadiging van het apparaat door on-juist gebruik.

LET OP!

Het apparaat mag worden gezebruikt door kinderen ouder dan 8aar en door personen met fysieke, sensorische of geestelijk beperkingen of personen die nicht over de nodige ervaring en kennis daartoe beschikken, op voorwaarde dat ze onder toezicht staan

of dat ze de nodige instructies hebben gekreten om het apparaat veilig te gebruiken en dat ze de bevaren die ermee goeard gaan begrijpen. Kinderen mogen nicht met het apparaat spelen. De reiniging en het onderhoud die ten lste zich van de gebruiker, mogen nicht worden uitgevoerd door kinderen waarop geen toezicht gehonden worden.

Het symbol van de doorgekruiste vuilnisbak op de apparatuur of op de verpakking geeft aan dat het product op het einde van zichn nuttige levensduur gescheiden van het andere afval moet worden ingezameld.

De gebruiker要去 de apparatuur op het einde van zich levensduur dan ook toevertrouwen aan de specifieke gemeente-lijke centra waar afgedankte elektrische en elektronische apparatuur gescheiden worden ingezameld.

Als alternatif op het autonom om beheer kunt u de af te danken apparatuur op het moment van aankoop van een nieuw equivaient apparaat ook bij de verkoper achefterlaten.

Daarenboven is het ook möglichk om af te danken elektronische apparatuur met afmetingen kleiner dan 25 cm Gratis en zonder aankoopverplichting binnen te brengen bij verkopers van elektronische producten met een verkoopruimte van minstens 400m^2

De gegaste gezescheden inzameling met het oog op recyclage, verwerking en milieuvriendelijkke verwijdering van de afgedankte apparatuur draagt bij tot het vermijden van een möglichke negatieve impact op het milieu en de gezondheid en bevordert het hergebruik en/of de recyclage van de materialen waaruit de apparatuur bestaat.

Technische gegevens
Elektrische voeding BUS® 8 tot 24 V max. / co	hform de laags- = panningseisen
Opgenomen stroom	6 mA
Bedrijfstemperatuur	0 ÷ 40 °C
Opslagtemperatuur	-10 ÷ 70 °C
Afmetingen	93 x 88 x 24 mm
Lenghte en diameter buskabel
OPM.: GEBRUIK EEN AFGESCHERMDE KABEL OF EEN GETWIST PAAR OM INTERFERENTIEPROBLEMEN TE VOORKOMEN.	max. 50 m - min. 0,6 mm²
Isoleringsklasse	III
Beschermingsgraad	IP30 (bij correcte installment)
Temperatuursensor	± 1 %

Productfiche
Naam van de leverancier ATAG
Identificatiemodel van de leverancier	Cube
Temperatuurregelingsklasse V
Bijdrage aan het energia-efficiëntie-% voor ruimteverwarming +3 %
Bij toevoeging van een buitenvoeler:
Temperatuurregelingsklasse VI
Bijdrage aan het energia-efficiëntie-% voor ruimteverwarming +4 %
In een system met 3 zones met 1 ATAG Oz en 1 ATAG Cube:
Temperatuurregelingsklasse VIII
Bijdrage aan het energia-efficiëntie-% voor ruimteverwarming +5 %

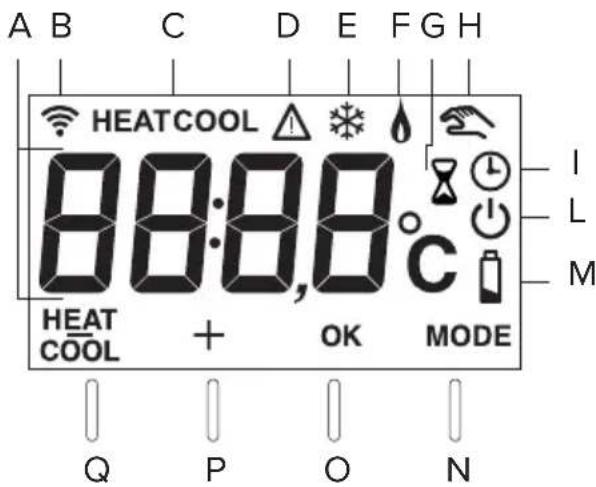

A. Waargenomen kamertemperatuur
B. Gedetecteerde wifi-verbinding op bus
C. Verwarmings- of koelmodus actief
D. Storingssignaal
E. Koelvraag of antivriesmodus actief in toegewezen zone
F. Warmtevraag
G. Tijdelijke wijziging setpoint ruimtetemperatuur bij tijdsprogrammering (indien actief)

H. Handmatige modus actief

I. Geprogrammeerde modus actief (verwarming/koeling volgens tijdsprogrammering ingesteld via een apparaat dat plANNingen kan instellen)

L. Toegewezen zone UIT
M. Batterijen leeg

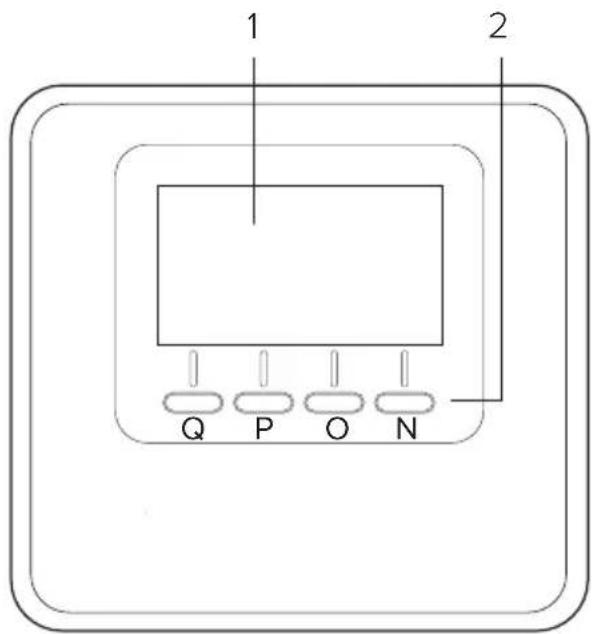

N. Toets ("MODE") bedrijfsmodus
O. Toets selectiebevestiging (OK)
P. Toets temperatuurregeling (+)
Q. Toets temperatuurregeling (-)

Selectie verwarmingsmodus (HEAT) of koelmodus (COOL)

Bedrijfsmodus

Voor de bedrijfsmodus van het system kan gekozen worden uit verwarming en koeling, op voorwaarde dat het apparaat gekoppeld is aan een product dat beiden modi ondersteunt (bv. warmtepomp).

Druk op de toets "MODE" (afb. 1) tot op het display het symbol "verschijnt.

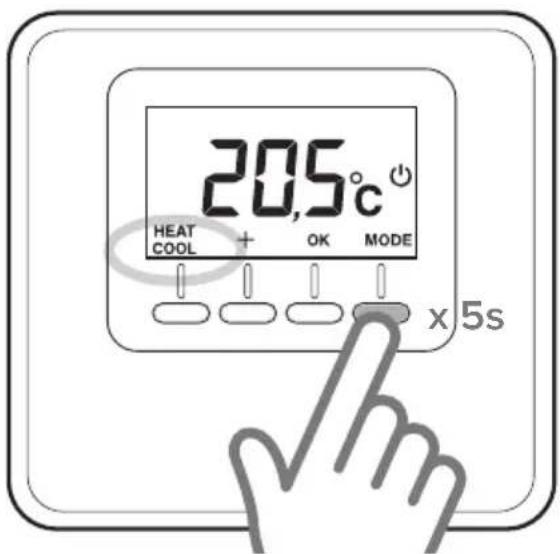

Druk nogmaals gedurende 5 seconden op de toets "MODE" (afb. 2).

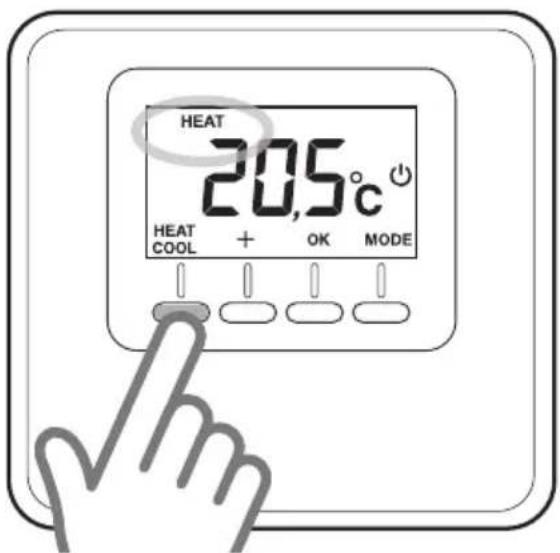

Op het display verschijnt het symbol "HEAT" in overeenstemming met de toets. COOL

Druk nu op de toets om de gewenste modus te selecteren (afb. 3).

Op het display verschijnt het symbol:

• "HEAT"verwarming

• "COOL" koeling

Druk op de toets OK om de selectie te bevestigen.

OPM.:

De verwarmings- of koelmodus wordt in het volledige systeme toegepast.

Afb.1

Afb. 2

Afb. 3

Handmatige werking

Bij handmatige werkung kunt u de zone waarin de kamerthermostat is geinstalleerd, verwarmen of koelen door uitschakeling van de tijdsprogrammering en zo op elk uur van de dag de handmatig ingestelde temperatuur behouden.

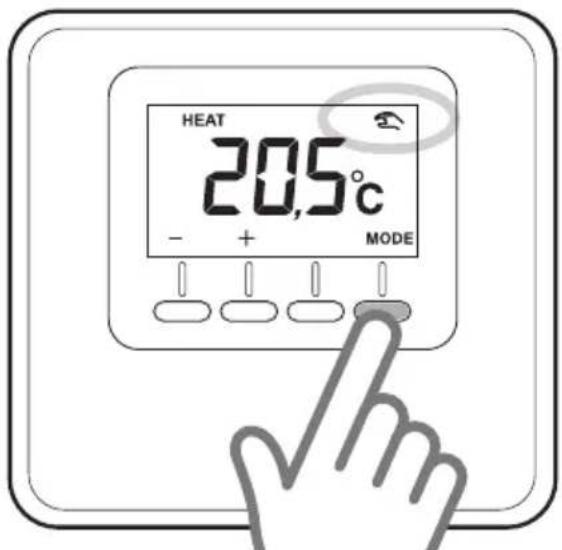

Druk op de toets "MODE" totdat op het display het symbol "verschijnt (afb. 4).

Wijziging doeltemperatuur

Bij handmatige werkung kan de setpointtemperatuur worden gewijzigd (standaard 20^ ).

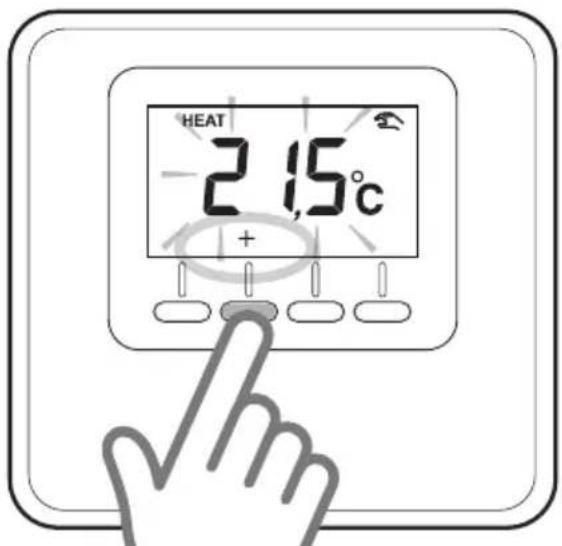

Druk op de regeltoets "+" of "-" om de Waarde van de gewenste ruimtete temperatuur in te stellen (afb. 5). Druk op de toets "OK" om te bevestigen.

Op het display knippert de ingestelde waarde enkele keren, daarna worden op het display opnieuw de waargenomen ruimtetemperatuur weergegeven.

Uitsluiting

verwarming/koeling

Het is möglichk om de verwarming/koeling van de zone waarin de kamerthermostaat is geinstalleerd,uit te sluiten.

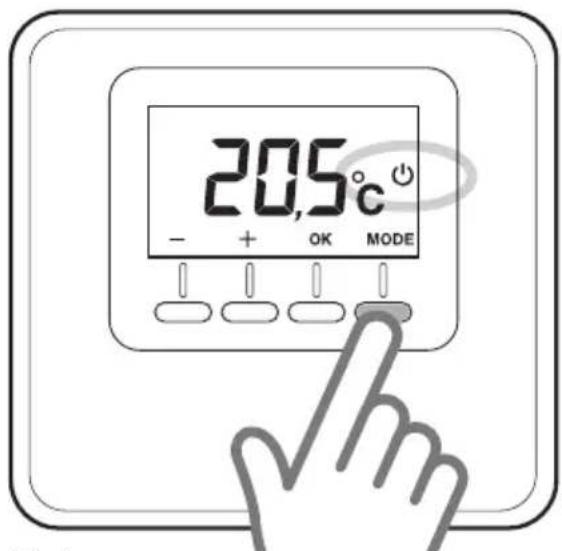

Druk op de toets "MODE" totdat op het display het symbool "verschijnt.

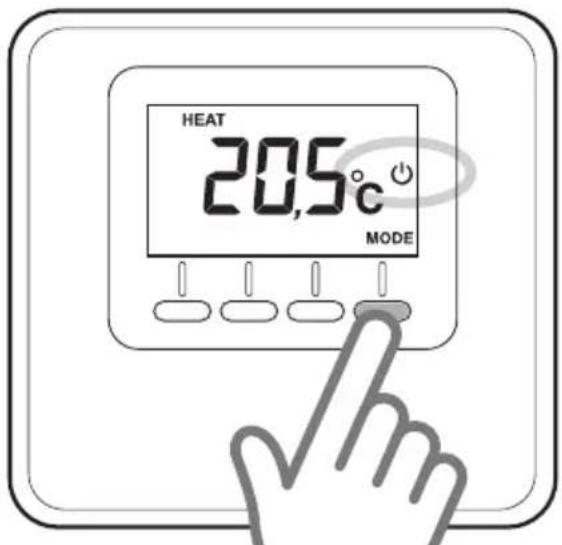

Wanneer de verwarming uitgeschakeld is, worden de antivriesfunctie geactiveerd.

Antivriesfunctie

Wanneer de antivirus functie actief is, verschijnt op het display het symbool

In deze modus zal de verwarming alleen geactiveerd worden als de ruimtetepmeratuur onder 5^ zakt, ter bescherming van de buizen gegen bevriezing.

Afb.4

Afb.5

Afb.6

Geprogrammeerde werkinq

De geprogrammeerde werkung volgt de tijdsprogrammering voor verwarming of koeling die werden ingesteld via een apparaat dat planingen kan instellen.

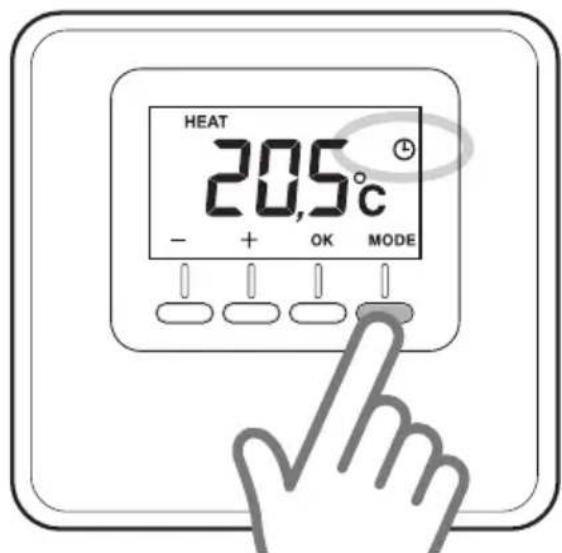

Druk op de toets "MODE" totdat op het display het symbol "Lverschijnt (afb. 7).

Regeling met timer ruimteteperatuur

Bij actieve geprogrammeerde modus kan de via Bij actieve geprogrammeerde modus kan de via de systeeminterface ingestelde setpointtemperatuur tijdelijk worden gewijzigd, ingestelde setpointtemperatuur tijdelijk worden gewijzigd.

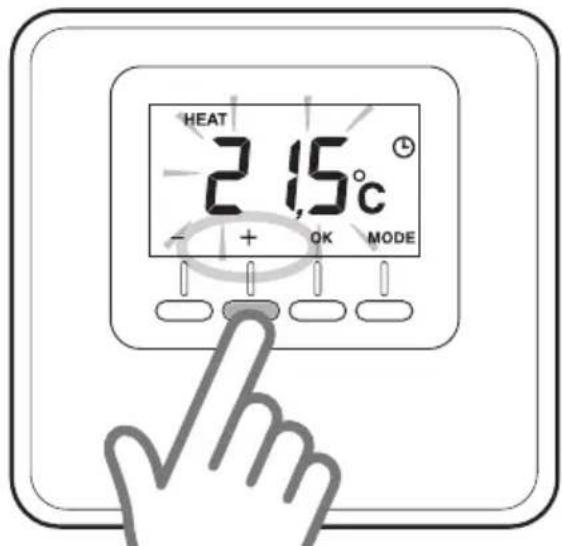

Druk op de regeltoets "+" of "- om de Waarde van de gewenste ruimtete temperatuur in te stellen (afb. 8).

Druk op de toets "OK" om de tijdelijke ruimtemperatuurwaarde te bevestigen. Op het display verschijnt verrolgens het symbolism " 空 en begint de waarde voor deperiode waarin u de wijziging wilt behouden te knipperen (standaard 3aar) (afb.9).

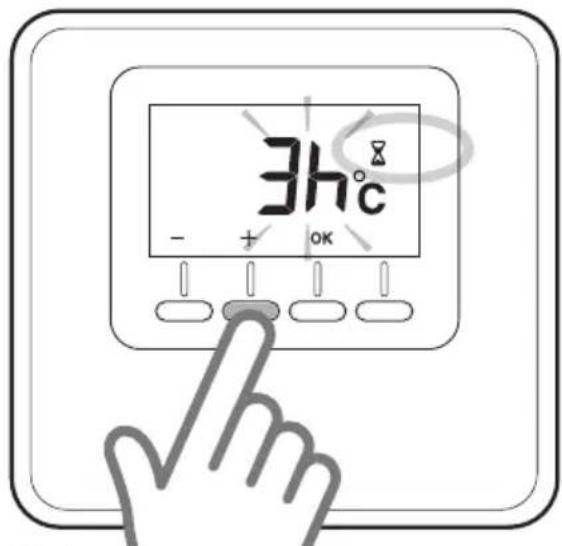

Druk op de toets "+" of "-" om de duur van de wijziging in te stellen; dit kan varieren van minimaal Ouur tot maximaal 24aar.

Druk op de toets "OK" om de wijziging van het setpoint voor de ruimteteperaatuur te bevestigen.

Op het display wordt opnieuw de waargenomen ruimtetemperatuur weergegeven. Na het verstreijken van de wijzigingsduur zal het apparaat terugkeren maar deeerder via de systeeminterface ingesteldesetpointtemperatuur.

Om de wijziging te annuleren, drukt u op de toets "MODE" en selecteert u de handmatige modus.

Druk op de toets "MODE" totdat op het display het symbool "verschijnt om maar de geprogrammeerde werkig terug te keren.

Afb.7

Afb. 8

Afb.9

installatie

Plaatsing

Het apparaat detecteert de ruimteteperatuur, dus bij het kiezen van de juiste installmentieplaats dient u met het volgende rekening te houden. Plaats het ver van warmtebronnen vandaan (verwarmingselementen, zonnestralen, open haard enz.) enuit de tocht of ver van openingen maar buiten toe, aangezien deze de waarneming zouden+kennen beinvloeden. Het moet op ca. 1,50 m hoogte boven de vloer worden geinstalleerd.

! LET OP!

De installmentie moet door gekwalificeerd technisch personeel worden uitgevoerd.

Voordat u eender welke aansluiting uittvoert, moet u de elektrische voeding maar het verwarmingstoestel uitschakelen door middel van de externe dubbelpolige schakelaar. Installer het product in een omgeving met een normal verwuilingsniveau.

Wandmontage

• Monteer de steunplaat indien nodig aan de meegeleverde schakelkast (afb. 10).

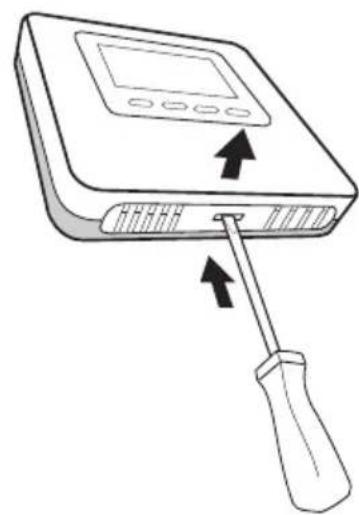

  Maak de bevestigingsbasis van de kamerthermostat los door enige druk uit te oefenen op het lipje onderaan (afb. 11).

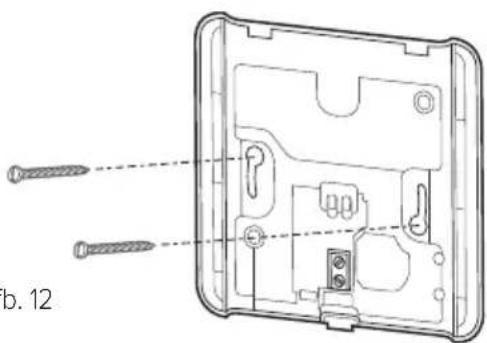

• Bevestig de basis op de vooraf gekozen plaats aan de wand met behulp van de meegeleverde pluggen en schroeven (afb. 12).

Elektrische aansluiting op het verwarmingstoestel.

GEBRUIK EEN AFGESCHERMDE KABEL OF EEN GETWIST PAAR OM INTERFERENTIEPROBLEMEN TE VOORKOMEN.

• Steek de kabels in de daartoe voorziene spleet en sluit ze aan op de klemmen B en T.
  Zodra de kabels zich aangesloten, staat u de kamerthermostat terug door het bovenste deel eerst in te schuiven en het verwolgensaar beneden te draaien en voorzichtig maar de wand toe te drukken.

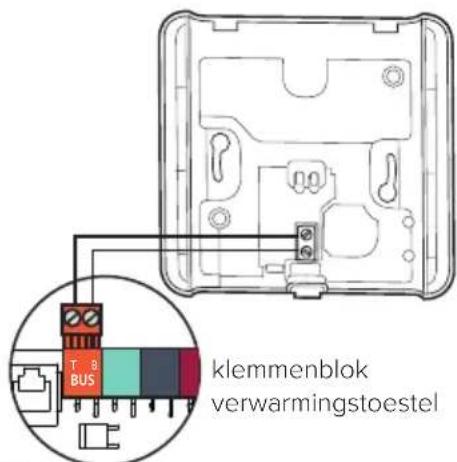

• Sluit de kabels van de kamerthermostat aan op de BUS-klem van het klemmenblok van het verwarmingstoestel (afb. 13).
• Schakel de stroomaar het verwarmingstoestel in.

Afb. 10

Afb. 11

Afb.12

Afb. 13

installatie

Toewijzing van de zone

• Controller of de kamerthermostat stroom krijgt en correct is aangesloten.

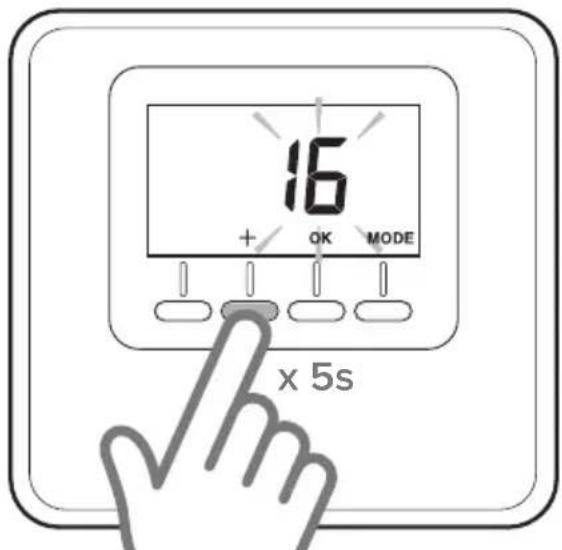

• Druk gedurende 5 seconden op de toets "+" op de kamerthermostat (afb. 14).

Op het display verschijnt afwisselede softwareversie en de wijzigingsindex.

• Druk gedurende 5 seconden op de toets "+" op de kamerthermostat.

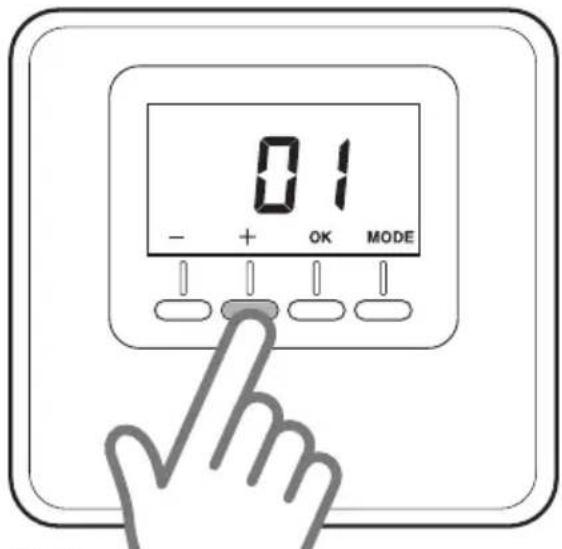

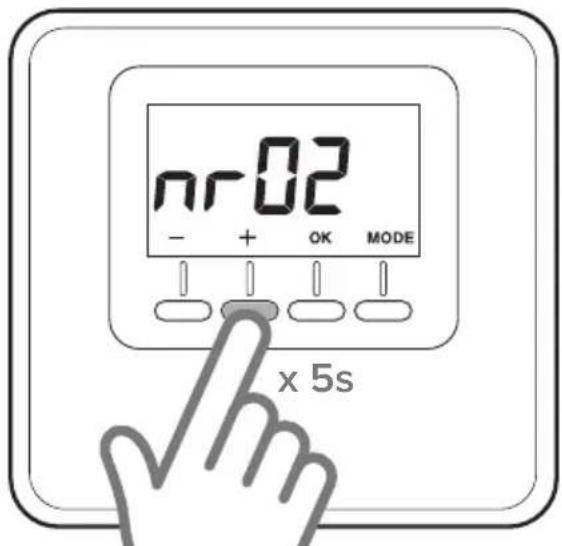

Op het display verschijnt de parameter "nr02" (afb. 15).

• Druk op de toets "OK" om het menu voor de zonetoewijzing te openen; op het display worden de eerst beschikbare zone vermeld.
• Druk op de toets "+" of "-" om de toe te wijzen zone te kiezen (afb. 16).
• Druk op de toets "OK" om te bevestigien.
• Druk op de toets "MODE" om maar het hoofdschem terug te keren.

Afb. 14

Afb. 15

Afb.16

ATAG Cube
- Druk gedurende 5 seconden op de toets "+" . Op het display verschijnt afwisselend de softwareversie en de wijzigingsindex. - Druk op de toets "OK" om het menu met de instelparameters te openen. - Druk op de toets "+" of "-" om de parameterlijk te doorlopen. - Druk op de toets "OK" om de parameter te selecteren.
Par. Beschrijving Standaard
CF01 Correctie ruim	tetemperatuur (bereik +/- 5 °C) 0 °C
CF11	0: Display OFF na 10 sec. 1: Display.altijd actief	1
CF12	0: Achtergrondverlichting uitgeschakeld 1: Achtergrondverlichting OFF na 5 sec. van inactiviteit	1

FOUTENTABEL

Fout Oorzaak Oplossing
Err – Ebus	Fout zonetoewijzing: de aan het apparaat gekoppelde zone is al toegewezen.	Controller de eerder geinstalleerde kamerthermostaten. Kies een andere zone voor koppeling.
--- Err	De kamerthermostat is beschadigd.	Vervang de kamerthermostat.

ONDERWERP: EG-conformiteitsverklaring

Hierbij verkaart Ariston Thermo S.p.A. (viale A.Merloni 45, 60044-Fabriano (AN), ITALY) dat dit product aan de fundamentele eisen en de andere bepalingen van de RED-Richtlijn 2014/53/EU voldoet.

De volledige conformiteitsverklaring is verkrijgbaar op de volgende URL: http://www.aristonthermo.com/en/download-area

ATAG Verwarming Nederland B.V.

Postbus 105 - 7100 AE Lichtenvoorde

[e-mail]

ATAG Verwarming Belgie bvba / ATAG Chauffage bvba
