GEBRUIKSAANWIJZING Brain 8A52250X Atag

BetrouwbaarheidInnovatie

ATAG

Verwarming

bedrijfsaanduidingen: + niet zichtbaar bij overschrijden van de "eco-temperatuur"** zichtbaar in "dagprogramma" en bij "party-programma" knippert bij instellen "continu verwarmen" zichtbaar in "nachtprogramma" en bij "afwezigprogramma" knippert bij instellen "continu verlagen" tijdaanduiding Ma 17.JAN '00 17:24 19.5°C dag- en datumaanduiding actuele ruimtetemperatuur in graden Celsius (°C) °C knippert indien toestel aan is Na het inschakelen van de netspanning op het CV- toestel (bijvoorbeeld na een stroomonder-breking) wordt WACHTEN op het display getoond. Na enkele seconden verschijnt het standaard display met de 'lopende tekst' AUTOMATISCHE ONTLUCHTINGSCYCLUS ACTIEF. Na 17 minuten zal het toestel in de normale bedrijfsstatus terugkeren en verdwijnt de 'lopende tekst'. ATAG

* Eco-temperatuur wil zeggen dat het verwarmingstoestel niet in bedrijf komt indien de buitentemperatuur de ingestelde waarde overschrijdt (standaardinstelling 21°C).

Inhoud

Toetsoverzicht 2

Inleiding 4

In het kort een aantal eenvoudige handelingen voor dagelijks gebruik ....5

Bediening fronttoetsen 6

Aangepaste temperatuur 6

Vakantieprogramma 6 (22)

Automaat 6

Party-programma 7

Continu verwarmen 7

Informatietoets 7

Aangepaste temperatuur 8 (21)

Vakantieprogramma 8

Automaat 8

Afwezigprogramma 9

Continu verlagen 9

Naladen 9

Gewenste temperatuur 10

Selecteren klokprogramma verwarming 10

Bediening programmatoetsen 11

Tijd en datum 11

Standaard klokprogramma's voor verwarming 12

Tijd en temperatuur instellen voor verwarming....13

Kopieren voor een week....14

Kopiëren van een dag 14

Standaard klokprogramma's voor warmwater 15

Tijd en temperatuur instellen voor warmwater 15

Instellen adaptief 17

Instellen dagtemperatuur 19

Instellen nachttemperatuur 19

Instellen boilertemperatuur 20

Selecteren klokprogramma voor warmwater 20

Instellen temperatuurcorrectie 21

Selecteren taal 21

Reset van de fabrieksinstellingen....21

Instellen vakantieprogramma 22

Meldingen op display 23

Inleiding

De ATAG Brain klokthermostaat is een geavanceerde digitale klokthermostaat waarin de modernste computertechniek is verwerkt. De ATAG Brain is speciaal ontwikkeld voor gebruik met het ATAG Blauwe Engel verwarmingstoestel. Het verwarmingstoestel draagt een aantal unieke eigenschappen over aan de ATAG Brain klokthermostaat.

De ATAG Brain is uniek doordat deze vergeleken met een standaard klokthermostaat minder schakelmomenten heeft. Het toestel blijft bij het bereiken van de ingestelde temperatuur op een laag vermogen branden. Hierdoor is de warmtelevering naar de installatie constant. Dit betekent dat de ingestelde temperatuur gehandhaafd blijft bij een laag aantal inschakelmomenten.

Alle informatie die wordt weergegeven op het display is in het Nederlands. U kunt, indien u dit wenst, de tekst ook in het Fries weer laten geven (zie pagina 20). De ATAG Brain is uitgerust met een back-up batterij*. Bij een eventuele stroomstoring blijven de instellingen van de Brain bewaard. De batterij hoeft niet vervangen te worden.

Door het aansluiten van de ATAG buitenvoeler wordt de installatie weersafhankelijk ^1) geregeld.

De weersafhankelijke regeling kan door uw installateur op twee manieren ingesteld worden:

- weersafhankelijke regeling met de Brain als ruimtecompensatie 2), of

- volledig weersafhankelijke regeling met de Brain als afstandsbediening (voor installaties met thermostatische radiatorkranen).

1) Weersafhankelijk wil zeggen dat het verwarmingstoestel zelf de temperatuur van het CV-water berekent aan de hand van de buitentemperatuur en de stooklijn.
2) Ruimtecompensatie wil zeggen dat de Brain de temperatuur in het vertrek meet en regelt. Zonder ruimtecompensatie (volledig weersafhankelijk) regelt u de gewenste temperatuur met de thermostatische radiatorkranen op de radiatoren. De Brain fungeert dan als afstandsbediening voor uw verwarmingstoestel.

Uw verwarming en warmwatervoorziening (indien aanwezig) worden volgens tijdsinstellingen (het zogenaamd klokprogramma) geregeld. Af fabriek is altijd klokprogramma 1 actief. Er kan nog voor 2 andere klokprogramma's gekozen worden. De tijden en temperaturen zijn binnen het klokprogramma te wijzigen. Een aantal fabrieksinstellingen zijn bijvoorbeeld:

Dagtemperatuur: 21°C

Nachttemperatuur: 15°C

Klokprogramma 1: 07.00 - 10.00 uur 19°C

10.00 - 17.00 uur 19°C

17.00 - 22.30 uur 21°C

Alle instellingen zijn te wijzigen en worden in deze handleiding afzonderlijk behandeld.

* De back-up batterij valt onder de categorie Klein Chemisch Afval (KCA). Bij het verwijderen van de ATAG Brain thermostaat moet de batterij worden afgevoerd in overeenstemming met de locale voorschriften.

In het kort een aantal eenvoudige handelingen voor dagelijks gebruik.

Wens:	Actie:	Meer info op:
U wilt tijdelijk de temperatuur in het vertrek verhogen cq. verlagen	- of toets zolang indrukken tot GEWENSTE TEMP zichtbaar is.Met dezelfde toetsen kunt u de temperatuur verhogen cq. verlagen.- thermostaatkranen (indien aanwezig) meer openen of sluiten.	pag. 10
U wilt 's avonds langer de verwarming aan hebben (bijvoorbeeld feestje, bezoek blijft langer).	- Druk 4 seconden op de toets totdat PARTY TOT zichtbaar is. Met de of toets kunt u, in stappen van 30 minuten, instellen hoelang de dag-temperatuur gehandhaafd moet blijven (zichtbaar in display).	pag. 7
U wilt tijdens uw kortstondige af- wezigheid de verwarming verlagen in temperatuur.	- Druk 4 seconden op de toets totdat AFWEZIG TOT zichtbaar is. Met of toets kunt u, in stappen van 30 minuten, instellen tot wanneer u afwezig bent (zichtbaar in display). Hierna wordt de dagtemperatuur weg gehandhaafd.	pag. 9
U wilt voor onbepaalde tijd de dag-temperatuur continu hebben.	- Druk 6 seconden op de toets totdat VERWARMEN CONT zichtbaar is.Bij het loslaten van de toets zal de verwarming de dagtemperatuur handhaften voor onbepaalde tijd (knippert).	pag. 7

U wilt voor onbepaalde tijd de nacht-temperatuur continu hebben.	- Druk 6 seconden op de [IMAGE] toets totdat VERLAGEN CONT zichtbaar is. Bij het loslaten van de toets zal de verwarming de nachttemperatuur handhaven voor onbepaalde tijd ( ) knippert).	pag. 9
Handbediening	- Door VERWARMEN CONT of VERLAGEN CONT te selecteren, zoals hier-boven beschreven, is het mogelijk om 24 uur per dag, middels de [IMAGE] of [IMAGE] toets, handmatig de temperatuur te regelen.	pag. 7 en pag. 9
U wilt bovengenoemdeinstellingen ongedaan maken en weer terug keren naar de normale instellingen.	- Druk op de [IMAGE] of [IMAGE] toets totdat AUTOMAAT zichtbaar is. Bij het loslaten van de toets zal het normale programma weer actief zijn.	pag. 6 en pag. 8
U wilt warmwater buiten het klok-programma om. (Dus op momenten, bijv.'s nachts, dat er geen warmwaterbereiding is.a ) Maximaal 2 uur.	- Druk de [IMAGE] en [IMAGE] toets gelijktijdig in totdat NALADEN WW AAN zichtbaar is. Om vroegtijdig weer uit te schakelen drukt u na selecteren van NALADEN WW AAN op de [IMAGE] toets.	pag. 9

De i toets kunt u te allen tijde gebruiken om informatie op te vragen over de status van uw CV-toestel en de buitentemperatuur (indien ATAG buitenvoeler is aangesloten) zonder daarmee de werking van uw CV-toestel te beïnvloeden.

U dient er rekening mee te houden dat voor elke wijziging die u op de Brain instelt, enige seconden nodig kunnen zijn om de gegevens te verwerken voordat het display daadwerkelijk deze wijziging weergeeft.

Bediening fronttoetsen

De toetsen op het front van de kamerthermostaat zijn ontwikkeld om tussendoor een instelling weer te geven, te veranderen en deze verandering weer te annuleren.

Functions:

• tonen aangepaste temperatuur (indien aangepast)
• vakantieprogramma uitzetten (indien geactiveerd)
• activeren automaat
• instellen Party-programma
• activeren continu verwarmen

Door de toets ingedrukt te houden, kunt u door de functies "bladeren". De op het display geselecteerde functie wordt na het loslaten van de toets actief.

AANGEPASTE TEMP 18.0°C

- Aangepaste temperatuur

Dit venster verschijnt op het display indien de temperatuur tussendoor is aangepast. De temperatuurinstelling geldt alleen voor het actieve tijdblok. Zie voor het aanpassen van de tijdblokken pagina 12 en 15. Bij het volgende tijdblok is de temperatuurinstelling die van het klokprogramma. Zie voor tussentijds aanpassen van de temperatuur pagina 10.

VAKANTIE

- Vakantieprogramma

Alleen indien het vakantieprogramma actief is, verschijnt dit venster op het display. Door het programma "Auto-maat" te selecteren wordt het "Vakantieprogramma" beëindigd. Zie voor instellen "Vakantieprogramma" pagina 22.

AUTOMAAT

- Automaat

Dit programma activeert het klokprogramma.

Met dit programma maakt u alle gemaakte instellingen (aangepaste temperatuur, continu verwarmen, vakantie- en Partyprogramma) ongedaan.

ATAG klokthermostaat pagina 6

PARTY

TOT 02.10

- Party-programma

Met deze functie kunt u verlengd verwarmen, buiten het klokprogramma om. Op het moment dat u het programma activeert, wordt de uitschakeltijd 10 uur later gezet dan de actuele tijd.

Met de of toets kunt u de gewenste uitschakeltijd in stappen van 30 minuten aanpassen.

Zie pagina 10 om de gewenste temperatuur gedurende het programma te selecteren.

Standaard geldt de ingestelde dagtemperatuur (zie pagina 19).

Het "Party-programma" wordt uitgeschakeld als de ingestelde tijd is bereikt of wanneer u de functie "Automaat" selecteert. Het klokprogramma wordt actief.

VERWARMEN

CONT

- Continu verwarmen

Met deze functie kunt u gedurende onbepaalde tijd verlengd verwarmen.

Als het programma actief is, knippert het zonsymbool (☐) op het display.

Zie pagina 10 om de gewenste temperatuur gedurende het programma te selecteren.

Standaard geldt de ingestelde dagtemperatuur (zie pagina 19).

Het programma wordt uitgeschakeld als u de functie "Automaat" selecteert. Het klokprogramma wordt actief.

Om een functie blijvend op het display te tonen moet

u de toets 10 secon- den ingedrukt houden

Blader vervolgens naar de functie die u permanent op het display wilt hebben.

Keer terug naar het standaarddisplay door zo

vaak als nodig op de

toets te drukken.

i

Functions:

opvragen van:

• boosterprogramma AAN / UIT (indien CV-programma op "AAN" staat)*
• buitentemperatuur (indien buitenvoeler is aangesloten)
• aanvoerwatertemperatuur
• warmwatertemperatuur

(externe boiler met temperatuursensor en indien WW-programma op "AAN" staat)

• branderbelasting in %
• thermostaat voor CV, AAN / UIT (indien CV-programma op "AAN" staat)
• waterdruk in installatie
• CV-programma AAN / UIT*
• WW-programma AAN / UIT*
• pompprogramma AAN / UIT*

ledere keer dat u op de i toets drukt wordt een andere functie zichtbaar op het display

Vijf seconden na het loslaten van de t pets verschijnt het standaarddisplay.

* De functies "booster", "CV-prog", "WW-prog" en "pomp-prog" kunnen met de of toets aan- of uitgezet worden. De boosterfunctie kan ingeschakeld worden als de installatie versneld opgewarmd dient te worden. Na realisatie van de opwarming schakelt dit programma zich automatisch uit en wordt het ingestelde programma weer actief. "CV-prog", "WW-prog" en "pomp-prog" hebben dezelfde functie als de AAN / UIT-toetsen op het verwarmingstoestel.

Functions:

• tonen aangepaste temperatuur (indien aangepast)
• vakantieprogramma (indien geactiveerd)
• activeren automaat
• instellen afwezigprogramma
• activeren continu verlagen

Door de toets ingedrukt te houden kunt u door de functies "bladeren". De op het display geselecteerde functie zal na het loslaten van de toets actief worden.

AANGEPASTE TEMP 18.0°C

- Aangepaste temperatuur

Dit venster verschijnt op het display indien de temperatuur tussendoor is aangepast.

De temperatuurinstelling geldt alleen voor het actieve tijdblok. Zie voor aanpassen van de tijdblokken pagina 12.

Bij het volgende tijdblok is de temperatuurinstelling die van het klokprogramma.

Zie voor tussentijds aanpassen van de temperatuur pagina 10.

VAKANTIE

- Vakantieprogramma

Alleen indien het "Vakantieprogramma" actief is verschijnt dit venster op het display. Door het programma "Automaat" te selecteren wordt het "Vakantieprogramma" beeindigd.

Zie voor instellen "Vakantieprogramma" pagina 22.

AUTOMAAT

- Automaat

Dit programma activeert het basisprogramma.

Met dit programma maakt u alle instellingen (aangepaste temperatuur, continu verlagen, vakantie- en afwezigprogramma) ongedaan.

ATAG klokthermostaat pagina

FRONTTOETSEN

AFWEZIG

TOT 15.00

- Afwezigprogramma

Dit programma kunt u gebruiken als u gedurende een bepaalde periode afwezig bent en geen gebruik wilt maken van de verwarming. Met deze functie kan het tijdstip ingesteld worden waarop het verwarmingstoestel het klokprogramma weer moet gaan volgen.

Stel met de en toets het gewenste tijdstip in. De tijdinstelling wordt in stappen van 30 minuten verhoogd of verlaagd.

De gewenste temperatuur tot aan het ingestelde tijdstip wordt de ingestelde nachttemperatuur (zie pagina 19). Bij het volgende tijdblok is de temperatuurinstelling die van het klokprogramma.

Zie voor het tussentijds aanpassen van de temperatuur pagina 10.

Het "Afwezigprogramma" wordt uitgeschakeld als de ingestelde tijd is bereikt of wanneer u de functie "Automaat" selecteert. Het klokprogramma wordt actief.

VERLAGEN

CONT

- Continu verlagen

Met dit programma wordt het verwarmingstoestel continu in de nachtverlaging gezet. Dit is de ingestelde nachttemperatuur. Als het programma actief is, knippert het maansymbool ( ) op het display.

Zie pagina 19 voor het instellen van de nachttemperatuur.

Het programma wordt uitgeschakeld als u de functie "Automaat" selecteert. Het klokprogramma wordt actief.

en Functie:

- naladen

(de boiler activeren als deze volgens het klokprogramma uitgeschakeld is).

NALADEN

WW AAN

- Naladen

Deze functie is actief voor een verwarmingstoestel met indirect gestookte boiler voorzien van een temperatuursensor.

Druk de en toets gelijktijdig in. Op het display verschijnt de tekst "Naladen WW".

Zodra het programma "AAN" staat, blijft de boiler het water gedurende maximaal twee uur tot de basis-temperatuur van 63°C verwarmen.

Het programma kan binnen twee uur uitgezet worden. Roep de functie op met de of toets en zet het programma met de toets uit.

of Functie:

- het tussendoor verhogen / verlagen van de temperatuur

- Gewenste temperatuur

Druk de 🔒 of 🔒 toets in. Houd de toets ingedrukt. Na twee seconden verschijnt op het display de tekst "Gewenste Temp".

Druk op de 🔒 toets om de temperatuur te verhogen. Druk op de 🔒 toets om de temperatuur te verlagen.

De ingestelde temperatuur blijft gedurende het op dat moment geldende tijdblok gehandhaafd. Bij het volgende tijdblok is de temperatuurinstelling die van het klokprogramma.

Indien u buiten het basisprogramma om een ander programma heeft gekozen, blijft de aangepaste temperatuur gedurende dat programma actief.

Als de gewenste temperatuur afwijkt van de met de programmatoetsen gemaakte instellingen, verschijnt na het indrukken van de of toets de tekst "Aangepaste Temp" op het display (zie ook pagina 6).

en Functies:

- het selecteren van een klokprogramma voor verwarming

VERWARMING

PROG -1-

- Selecteren klokprogramma verwarming

Druk gelijktijdig de en toets in, en het geselecteerde klokprogramma (1, 2 of 3) voor de verwarming verschijnt op het display.

Selecteer het gewenste basisprogramma met de of thebs.

Zie voor de instellingen van het klokprogramma pagina 12.

Bediening programmatoetsen

Als u het klepje aan de onderzijde van de Brain thermostaat naar beneden klapt, treft u daar een 6-1 programmatoetsen aan. Met deze toetsen kiest u de instellingen die bepalen hoe de verwarmingsinstallatie functioneert.

De thermostaat is in de fabriek voorgeprogrammeerd. Uw installateur kan de regeling verder instellen voor uw installatie. U hoeft de thermostaat alleen te programmeren indien u afwijkende instellingen wenst.

Met de "fronttoetsen" kan tussentijds van de ingestelde waarden afgeweken worden.

Functie:

- programmeren tijd en datum

De juiste tijd en datum zijn in de fabriek ingesteld. De ATAG Brain een automatische tijdcorrectie voor zomer- / wintertijd. Indien u de tijd / datum aan wilt passen, dan doet u dat als volgt:

TIJD

21:30

- Tijd en datum

Druk één keer op de toets. De actuele tijd kan worden ingesteld.

Druk op de of toets, totdat de juiste tijd wordt weergegeven.

DAG

08

Druk nogmaals op de ⏻ toets. De juiste dag kan worden ingesteld.

Druk op de of toets, totdat de juiste dag wordt weergegeven.

MAAND JAN 01

Druk nogmaals op de toets. De juiste maand kan worden ingesteld. Druk op de of toets, totdat de juiste maand wordt weergegeven.

JAAR 2001

Druk nogmaals op de toets. Het juiste jaar kan worden ingesteld. Druk op de of toets, totdat het juiste jaar wordt weergegeven.

Ma 08.jan '01 14:05 19.5°C

Druk na het invoeren van tijd, datum en jaar nogmaals op de toets. Het standaarddisplay wordt actief.

Stel eerst de "dagtemperatuur" in (zie pagina 19), voordat u het klokprogramma instelt.

Het naderhand instellen van de dagtemperatuur heeft invloed op de in het klokprogramma ingestelde temperatuur.

Klokprogramma 1

Klokprogramma 2

Klokprogramma 3

Functie:

- programmeren tijd en temperatuur voor verwarming in klokprogramma

Standaard klokprogramma's voor verwarming

De ATAG Brain is uitgerust met 3 onafhankelijke klokprogramma's voor de tijd- en temperatuurinstelling voor centrale verwarming. U kunt per klokprogramma drie tijdblokken per dag instellen, zeven dagen onafhankelijk. De tijdsinstellingen zijn fabrieksmatig voor de hele week voorgeprogrammeerd. Zie de tabel hieronder. Standaardinstelling: klokprogramma 1

gaD1	kolbdjiT.pmeT	gaD2	kolbdjiT.pmeT	gaD3	kolbdjT.pmeT
Ma - Vr	07.00-10.00	19	Ma - Vr	10.00-17.00	19	Ma - Vr	17.00-22.30	21
Za - Zo	08.30-11.00	19	Za - Zo	11.00-17.00	20	Za - Zo	17.00-23.30	21

gaD1	kolbdjiT.pmeT	gaD2	kolbdjiT.pmeT	gaD3	kolbdJ.pmeT
Ma - Vr	06.30-08.00	19	Ma - Vr	08.00-17.00	17	Ma - Vr	17.00-22.30	21
Za - Zo	08.00-10.00	20	Za - Zo	10.00-17.00	20	Za - Zo	17.00-23.30	21

gaD1	kolbdjiT.pmeTgaD2	kolbdjiT.pmeTgaD3	kolbdjT.pmeT
Ma - Vr	08.30-10.00	20	Ma - Vr	10.00-17.00	18	Ma - Vr	17.00-22.30
Za - Zo	08.30-11.00	20	Za - Zo	11.00-17.00	18	Za - Zo	17.00-23.30

VERWARMING PROG -1-

- Tijd en temperatuur instellen voor verwarming

Selecteer door middel van het gelijktijdig indrukken van de ⚠ en ⚡ toets het klokprogramma, dat u wilt instellen (zie pagina 10), druk hierna op de ⓚ toets.

VERWARMING PROG -1-

Om de instellingen van een klokprogramma te veranderen, drukt u op de "Verwarming prog".

inschakeltijd - uitschakeltijd

07.00 - 10.00 Ma-1 19.0°C

dag - tijdblok temperatuur

Druk nogmaals op de 📊 toets. Het eerste tijdblok van maandag wordt getoond. Op het display zijn inschakel- en uitschakeltijd, dag, basisprogramma en temperatuur te zien.

Door op de of tbets te drukken kunt u de gewenste inschakeltijd instellen.

Druk op de ▶ toets om door te gaan naar de gewenste uitschakeltijd en temperatuurinstelling. Stel met de ▶ of ▶ toets de juiste waarde in. Met de ▶ toets kunt u teruggaan naar een voorgaande instelling.

10.00 - 17.00 Ma-2 19.0 °C

Nadat u tijdblok 1 heeft ingesteld, drukt u nogmaals op de ⏻ toets en het tweede tijdblok (maandag) verschijnt op het display. Nadat u hiervan de instellingen heeft ingevoerd, drukt u nogmaals op de ⏻ toets en voert u de gegevens van het derde tijdblok in.

Overtuig u van opeenvolgende tijdblokken. Bij niet opeenvolgende tijdblokken stelt de thermostaat voor de tussenliggende periodes de nachttemperatuur in.

07.00 - 10.00 Di-1 19.0°C

Bij gelijke tijdblokvullingen over verschillende dagen kan gebruik worden gemaakt van de kopieerfunctie (zie pagina 14).

Als u na het instellen van het derde tijdblok voor maandag nogmaals op de 📄 toets drukt, kunt u de gegevens voor het eerste tijdblok van de dinsdag invoeren. Maak nu de instellingen voor de verschillende tijdblokken.

Nadat u de instellingen voor de dagen van de week heeft ingevoerd, of een correctie heeft doorgevoerd, drukt u op de i toets. Het standaarddisplay wordt getoond en de gemaakte instellingen worden in het geheugen opgeslagen.

Functie:

- kopieren van de tijd- en temperatuurinstelling

Bij het instellen van de programmatijden is het mogelijk om een daginstelling naar een volgende dag of een hele week te kopieren.

07.00 -- 10.00

Ma-1 19.0°C

- Kopiëren voor een week

Selecteer met de toets het eerste tijdblok van de dag die u wilt kopieren.

Ma --> week

COPY

Druk op de toets. Op het display verschijnen de teksten "week" en "COPY".

Ma --> week

--OK-- COPY

Druk op de 📊 toets. Op het display verschijnt de tekst "OK". De instellingen van maandag zijn nu naar alle dagen van de week gekopieerd. Op het display worden nu weer de instellingen van het eerste tijdblok van maandag getoond. U kunt nu nog voor een bepaalde dag de tijden en/of temperatuur aanpassen.

Druk op de i toets om de instellingen vast te leggen en terug te keren naar het standaarddisplay.

07.00 -- 10.00 Ma-1 19.0°C

- Kopiëren van een dag

Selecteer met de toets het eerste tijdblok van de dag die u wilt kopieren.

Ma --> week COPY

Druk op de toets. Op het display verschijnen de teksten "week" en "COPY".

Ma --> Di COPY

Druk nogmaals op de toets. Op het display wordt "week" vervangen door "Di" (dinsdag).

Selecteer met de toets de dag waarnaar de instellingen gekopieerd moeten worden.

Ma --> Di --OK-- COPY

Druk op de 📊 toets als de juiste dag geselecteerd is. Op het display verschijnt de tekst "OK". De instellingen zijn nu naar de geselecteerde dag gekopieerd.

Druk op de i toets om de instellingen vast te leggen en terug te keren naar het standaarddisplay.

Stel eerst de boilertemperatuur in vóórdat u het klokprogramma instelt. Standaard is de temperatuur afgesteld op 63°C. Het naderhand instellen van de boilertemperatuur heeft invloed op de, in het klokprogramma, ingestelde temperatuur.

Klokprogramma 1

Klokprogramma 2

Klokprogramma 3

Functie:

- programmeren tijd en temperatuur in het klokprogramma voor warmwater

Standaard klokprogramma's voor warmwater

Bij onderstaande voorbeelden zijn wij uitgegaan van een toestel met indirect gestookte boiler, voorzien van een temperatuursensor. Heeft u een combitoestel, dan zal de temperatuuraanduiding niet in het display verschijnen, aangezien deze niet instelbaar is.

Standaardinstelling: klokprogramma 1.

Dag	Tijdblok 1	Temp.	Dag	Tijdblok 2	Temp.	Dag	Tijdblok 3	Temp.
Ma - Vr	00.00-23.55	63	Ma - Vr	00.00-00.00	63	Ma - Vr	00.00-00.00	63
Za - Zo	00.00-23.55	63	Za - Zo	00.00-00.00	63	Za - Zo	00.00-00.00	63

Dag	Tijdblok 1	Temp.	Dag	Tijdblok 2	Temp.	Dag	Tijdblok 3	Temp.
Ma - Vr	00.00-06.00	40	Ma - Vr	06.00-23.55	63	Ma - Vr	00.00-00.00	40
Za - Zo	00.00-06.30	40	Za - Zo	06.30-23.55	63	Za - Zo	00.00-00.00	40

Dag	Tijdblok 1	Temp.	Dag	Tijdblok 2	Temp.	Dag	Tijdblok 3	Temp.
Ma - Vr	06.30-10.30	63	Ma - Vr	10.30-17.00	40	Ma - Vr	17.00-23.55	63
Za - Zo	06.30-10.00	63	Za - Zo	10.00-17.00	40	Za - Zo	17.00-23.55	63

WARMWATER PROG 1

- Tijd en temperatuur instellen voor warmwater

Voordat u het klokprogramma voor warmwater gaat instellen, dient u het te wijzigen klokprogramma te selecteren. Door enige malen op de toets te drukken, verschijnt het selectiemenu voor de warmwater klokprogramma's.

Selecteer met behulp van de ⚠ of teets het te wijzigen klokprogramma.

INSTELLING CV

Druk op de 1 toets om de instellingen vast te leggen. Op het display verschijnt "Instelling CV". Druk nogmaals op de 2 toets om terug te keren naar het standaarddisplay.

Voor de instelling van de warmwatertijden en temperaturen zijn 3 klokprogramma's beschikbaar, die op hun beurt weer over 3 tijdblokken beschikken.

Afhankelijk van uw installatie, combitoestel of solotoestel met indirect gestookte boiler is er een verschil in de klokprogramma's. Bij het gebruik van een combitoestel is het niet mogelijk de temperatuur in te stellen, deze is vast ingesteld. Heeft u een installatie met een indirect gestookte boiler voorzien van een temperatuursensor dan is het mogelijk per dag, in 3 tijdblokken de warmwatertemperatuur in te stellen.

WARMWATER PROG 1

inschakeltijd - uitschakeltijd

00.00 -- 06.00 Ma-1 40.0°C

dag - tijdblok temperatuur

Overtuig u ervan dat de tijdblokken opeenvolgend zijn ingesteld. Bij niet op- eenvolgende tijdblokken schakelt de thermostaat voor de tussenliggende periode(s) de warmwatervoorziening uit.

Druk op de toets, door hierna op de toets te drukken, verschijnt het display "Warmwater prog", met het nummer van het geselecteerde klokprogramma.

Druk op de 📊 toets. Het eerste tijdblok van de maandag wordt getoond. Op het display zijn inschakeltijd, uitschakeltijd, dag, het klokprogramma en temperatuur te zien. De inschakeltijd knippert.

Door op de 🔒 of toets te drukken, kunt u de gewenste inschakeltijd instellen. Druk op de toets▶ om door te gaan naar de gewenste uitschakeltijd en temperatuurinstelling. Stel met de i en toetsen de juiste waarde in.

Met de ◀ toets kunt u teruggaan naar een voorgaande instelling.

06.00 -- 23.55
Ma-2	63.0°C

Nadat u tijdblok 1 heeft ingesteld nogmaals op de ⏻ toets drukken en het tweede tijdblok (maandag) verschijnt op het display. Nadat u hiervan de instellingen hebt ingevoerd, drukt u nogmaals op de ⏻ toets en tijdblok 3 verschijnt voor maandag.

00.00 -- 23.55
Di-1	63.0°C

Als u na het instellen van het derde tijdblok voor de maandag nogmaals op de 📄 toets drukt, kunt u de gegevens voor het eerste tijdblok van de dinsdag invoeren. Maak nu de instellingen voor de verschillende tijdblokken.

Bij gelijke tijdblokvullingen over verschillende dagen kan gebruik worden gemaakt van de kopieerfunctie (zie pagina 14).

Nadat u de instellingen voor de dagen van de week heeft ingevoerd, of een correctie heeft doorgevoerd, drukt u op de i toets. Het standaarddisplay wordt getoond en de gemaakte instellingen worden opgeslagen.

Functions:

• adaptief AAN / UIT
• instellen stooklijn
• instellen dagtemperatuur
• instellen nachttemperatuur
• boilertemperatuur instellen (externe boiler met temperatuursensor)
• klokprogramma warmwater selecteren
• temperatuurcorrectie
• taalkeuze selecteren
• reset de van instellingen

INSTELLING

CV

Door het indrukken van de toets verschijnt in het display "Instelling CV".

Dit betekent dat u instellingen gaat doen, die betrekking hebben op het functioneren van het CV-toestel.

Met behulp van de toets, kunt u door de instellingen "bladeren" en deze wijzigen.

ADAPTIEF

CV

AAN

Deze instelling is niet van toepassing bij volledig weersafhankelijke regeling ("Kamerinvloed CV" op "UIT". Deze functie is door uw installateur ingesteld).

- Instellen adaptief

De ATAG Brain klokthermostaat berekent, bij adaptief op "AAN", de meest efficiënte stooklijn die nodig is om voldoende warmte voor de installatie te produceren. Door deze zelflerende regeling zal de waarde van de stooklijn knipperen en automatisch wijzigen.

Druk nogmaals op de toets, het display "Adaptief CV" verschijnt.

Met de of thets kan de functie "Adaptief" aan- of uitgezet worden.

Standaard instelling : AAN

Instelbereik : AAN / UIT

STOOKLIJN

CV 1.75

Het wijzigen van de stooklijn komt alleen voor bij zeer afwijkende installaties. Laat na het aanpassen van de stooklijn de functie adaptief op UIT staan (zie pagina 17).

Deze functie is alleen te wijzigen indien "Adaptief" op "UIT" staat.

Druk op de toets totdat op het display de tekst "Stooklijn" verschijnt.

De ATAG Brain klokthermostaat berekent, bij adaptief "AAN", de meest optimale instelling van de stooklijn voor uw verwarmingstoestel. De op het display knipperende waarde van de stooklijn is geen vaste instelling. Deze instelling verandert afhankelijk van diverse factoren. Buitentemperatuur en instellingen van de stooklijn bepalen de aanvoerwatertemperatuur van de verwarmingsinstallatie. Bij een installatie zonder buitenvoeler wordt een buitentemperatuur gesimuleerd van 0°C.

Het handmatig wijzigen van de stooklijn is mogelijk nadat eerst de functie "Adaptief" uitgezet is.

Hierbij zal de waarde van de stooklijn niet meer knipperen.

Met de of toets kunt u de K-factor van de stooklijn instellen.

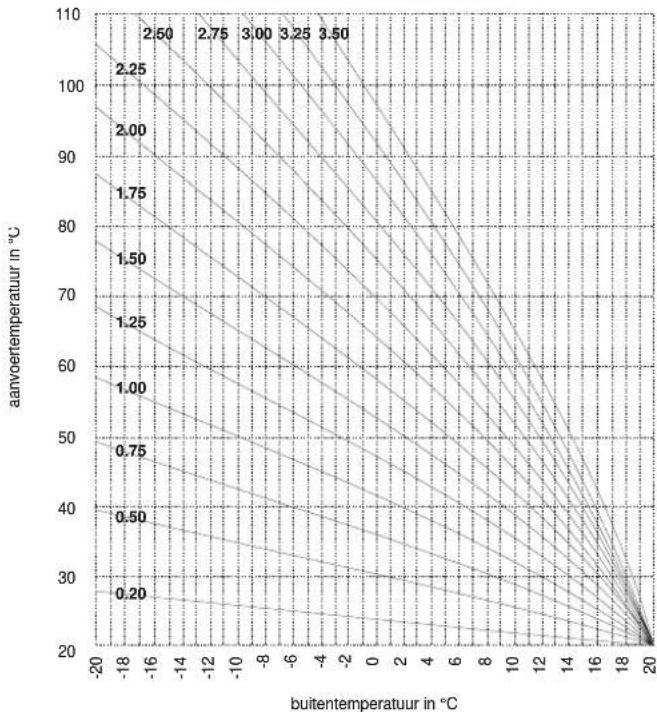

grafiek stooklijn instellingen indicatie

ATAG klokthermostaat pagina

K-factor

radiatoren, luchtverwarming, convectoren 2.30 radiatoren, vloerverwarming als bijverwarming 1.75 vloerverwarming, radiatoren als bijverwarming 1.50 vloerverwarming 1.00

Standaardinstelling : 1.75 Instelbereik : 0.20 - 3.50

PROGRAMMATOETSEN

DAG TEMP

CV 21.0°C

Verhogen of verlagen van de dagtemperatuur heeft gevolgen voor de ingestelde temperatuur in de tijdblokken van het klokprogramma.

Het aantal graden dat hier boven of onder de 21°C ingesteld wordt, zal ook bij de temperatuurinstelling van de tijdblokken van het klokprogramma opgeteld of afgetrokken worden.

- Instellen dagtemperatuur

Door enige malen de toets in te drukken, verschijnt in het display "Dag temp".

Met deze functie wordt de gewenste temperatuur ingesteld, welke als basis dient voor het klokprogramma. De ingestelde temperatuur geldt tevens als instelling voor de functies party en continu verwarmen.

Met de of thets kunt u de gewenste dagtemperatuur instellen.

Standaardinstelling : 21°C

Instelbereik : 5 - 30°C

- Instellen nachttemperatuur

Door enige malen de toets totdat op het display "Nacht temp" verschijnt.

Met deze functie wordt de gewenste temperatuur ingesteld voor de nachtverlaging.

Deze temperatuur geldt tevens als instelling voor de functies tijdelijk afwezig, continu verlagen en bij niet opeenvolgende tijdblokken in het klokprogramma.

Druk op de of thets kunt u de gewenste nachttemperatuur instellen.

Standaardinstelling : 15°C

Instelbereik : 5 - 30°C

BOILER

TEMP

63°C

Verhogen of verlagen van de boilertemperatuur heeft gevolgen voor de ingestelde temperatuur in de tijdblokken van het klokprogramma.

Het aantal graden dat hier onder de 63°C ingesteld wordt, zal ook bij de temperatuurinstelling van de tijdblokken van het klokprogramma afgetrokken worden.

- Instellen boilertemperatuur

(alleen bij verwarmingstoestellen met een externe boiler voorzien van een temperatuursensor)

Druk op de toets totdat op het display "Boiler temp" verschijnt.

Met deze functie wordt de boilertemperatuur ingesteld. Deze boilertemperatuur wordt als basis gebruikt voor het klokprogramma en is de instelling voor de functie naladen.

Met de of toets kunt u de gewenste boilertemperatuur instellen.

Standaardinstelling : 63°C*

Instelbereik : 40 - 63°C

* De maximale instelling op de thermostaat is begrensd door de instelling van de boilertemperatuur op het verwarmings-toestel.

WARMWATER PROG 1

- Selecteren klokprogramma voor warmwater

Druk op de toets totdat op het display "Warmwater prog" verschijnt.

Met deze functie is één van de 3 klokprogramma's te selecteren, waarop het warmwaterbedrijf volgens de ingestelde kloktijden en temperaturen gaat functioneren.

Met de of toets kunt u het klokprogramma selecteren.

Standaardinstelling : 1

Instelbereik : 1 - 3

gecorr. temp - correctie

- Instellen temperatuurcorrectie

Druk op de toets totdat op het display de tekst "Correctie" verschijnt.

Met deze functie kan een correctie op de gemeten kamertemperatuur worden ingesteld.

Dit kan nodig zijn wanneer bijvoorbeeld de kamerthermostaat op een slecht geïsoleerde wand is geplaatst, waardoor de thermostaat een afwijkende temperatuur meet, dan de werkelijk in de ruimte heersende temperatuur.

Met de of toets kunt u de waarde voor de correctie instellen.

Links van de correctie wordt direct de gecorrigeerde kamertemperatuur weergegeven.

Standaardinstelling : 0

Instelbereik : -2.5 - 2.5 K

NL / NL-F

NL 1

- Selecteren taal

Druk op de toets totdat op het display de tekst "NL/NL-F" verschijnt.

Met de of toets kunt u de taal selecteren die u op het display wenst te zien.

Standaardinstelling : NL

Instelbereik : 1=Nederlands

- Reset van de fabrieksinstellingen

Druk op de toets totdat op het display "Reset - inst" verschijnt.

Met deze functie maakt u alle aanpassingen ongedaan en worden de fabrieksinstellingen actief.

Druk gelijktijdig op de en toets totdat op het display de tekst "OK" verschijnt.

De fabrieksinstellingen zijn nu teruggeplaatst en actief.

Met de i toets keert u terug naar het standaarddisplay.

De thermostaat staat gedurende deze periode op 10°C (de minimale ruimte-temperatuur, indien kamerinvloed "AAN" staat). Indien kamerinvloed uit staat treedt altijd de vorstbeveiliging van het toestel in werking bij een buiten-temperatuur van 3°C.

INSTELLING

CV

VAKANTIE

CV

en

Functions:

- vakantieprogramma

- Vakantieprogramma

Met deze functie wordt de vakantieperiode in de klokthermostaat ingesteld.

Door het 1 maal indrukken van de toets verschijnt het display "Instelling CV".

Druk hierna op de ▶▶▶ toets, op het display verschijnt "Vakantie CV".

VAKANTIE VAN 19.08

Druk op de toets. Op het display verschijnt de tekst "Vakantie van".

Stel met de 1 of toets de aanvangsdatum van de vakantie in.

Druk op de ▶▶▶ toets. Stel met de ⚠ of ⚡ toets de juiste maand in.

VAKANTIE TOT 20.09

Druk op de toets. Op het display verschijnt de tekst "Vakantie tot".

Stel met de of toets de einddatum van de vakantie in.

Druk op de ▶ toets. Stel met de ⚠ of ▶ toets de juiste maand in.

Om het "Vakantieprogramma" in het geheugen te zetten drukt u op de toets, op het display verschijnt de tekst "Vakantie CV".

Om het "Vakantieprogramma" te verlaten drukt u op de i toets, het standaarddisplay verschijnt.

Op de eerste dag van het "Vakantieprogramma" verschijnt op het display "Vakantie tot".

De ruimtetemperatuur tijdens het "Vakantieprogramma" is 10°C. Indien gewenst kunt u de minimale ruimte-temperatuur door uw installateur laten wijzigen.

Het "Vakantieprogramma" kan vroegtijdig beëindigd worden met behulp van de of toets (zie pagina 6 en 8).

Meldingen op display

De klokthermostaat kan tevens een aantal meldingen op het display laten verschijnen. De meldingen die op het display verschijnen geven informatie over het functioneren van het toestel. Het toestel anticipeert in sommige gevallen op een naderende storing en geeft dit door aan de klokthermostaat, zodat voor het toestel in storing treedt, er maatregelen genomen kunnen worden. Daarnaast worden eventuele storingscodes direct doorgeven.

De teksten die op het display kunnen verschijnen zijn:

TE LAGE WATERDRUK - GEEN STORING - WATER BIJVULLEN

TE LAGE WATERDRUK - STORING - WATER BIJVULLEN - STORING

TE HOGE WATERDRUK - STORING - WATER AFTAPPEN - STORING

STORING - BOILER KOMT NIET OP TEMPERATUUR

STORING - RUIMTE KOMT NIET OP TEMPERATUUR

AUTOMATISCHE ONTLUCHTINGSCYCLUS ACTIEF

STORING TOESTEL CODE XX* - RESET TOESTEL

BLOKKERING TOESTEL - CODE ZZ*

Bij geen uitlezing op het display dient gecontroleerd te worden of de bedrading juist is aangesloten.

* XX staat voor een storingsnummer ZZ staat voor een blokkeringsnummer

ATAG Verwarming

Postbus 105

7130 AC Lichtenvoorde

Telefoon: 0544 - 391777

Consumentendienst: 0800 - 1670

Internet: www.atagverwarming.nl

E-mail: [e-mail]
