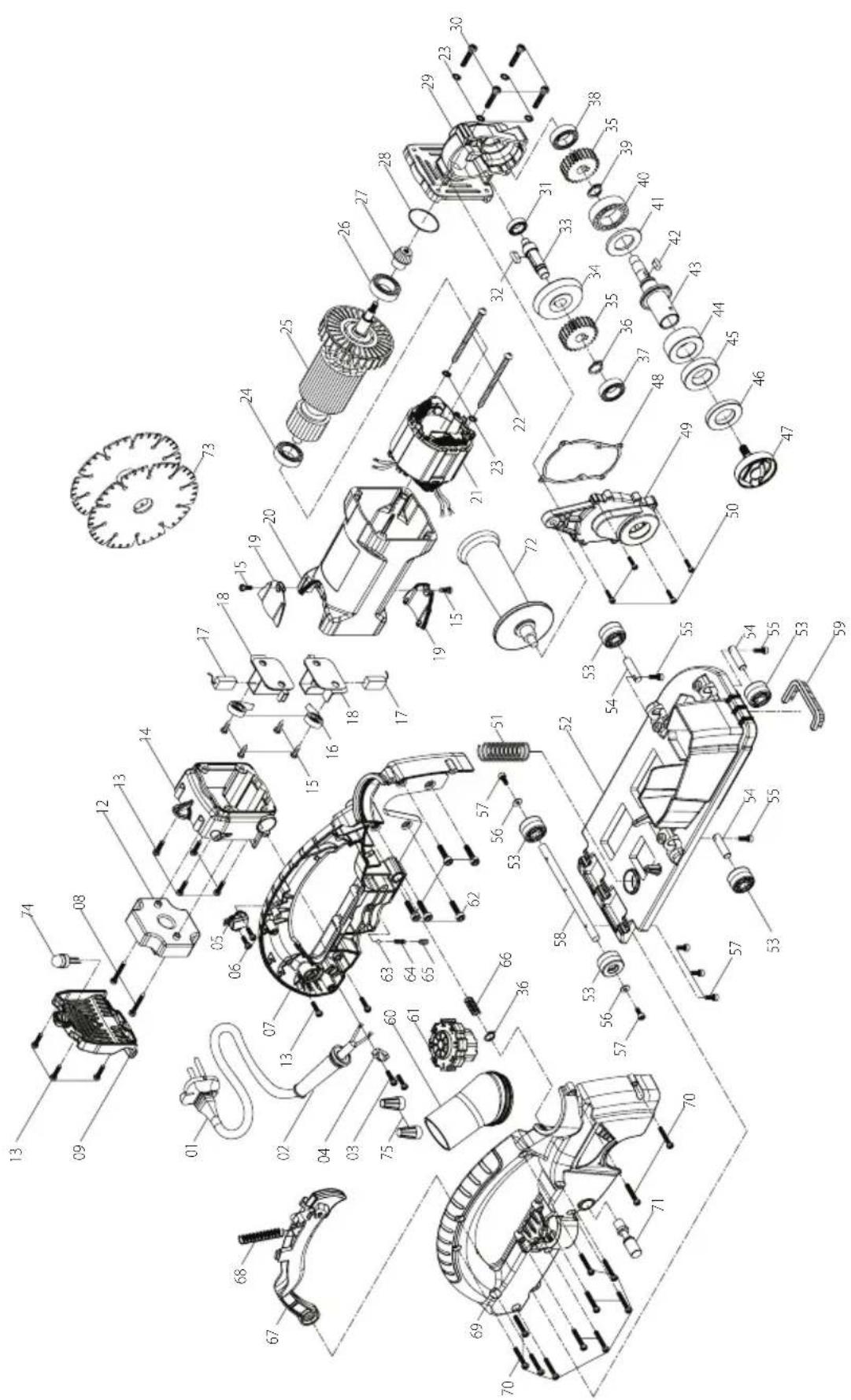

GEBRUIKSAANWIJZING SL1255 CARAT

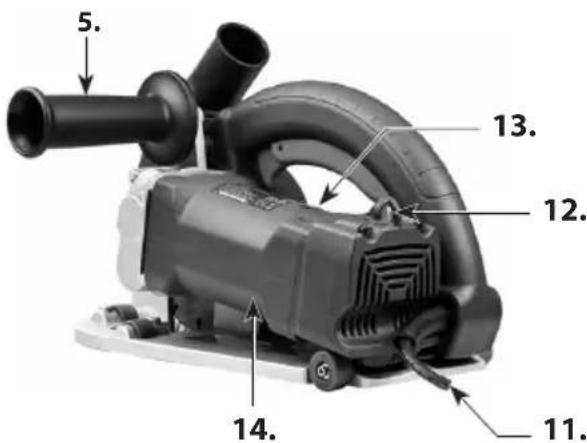

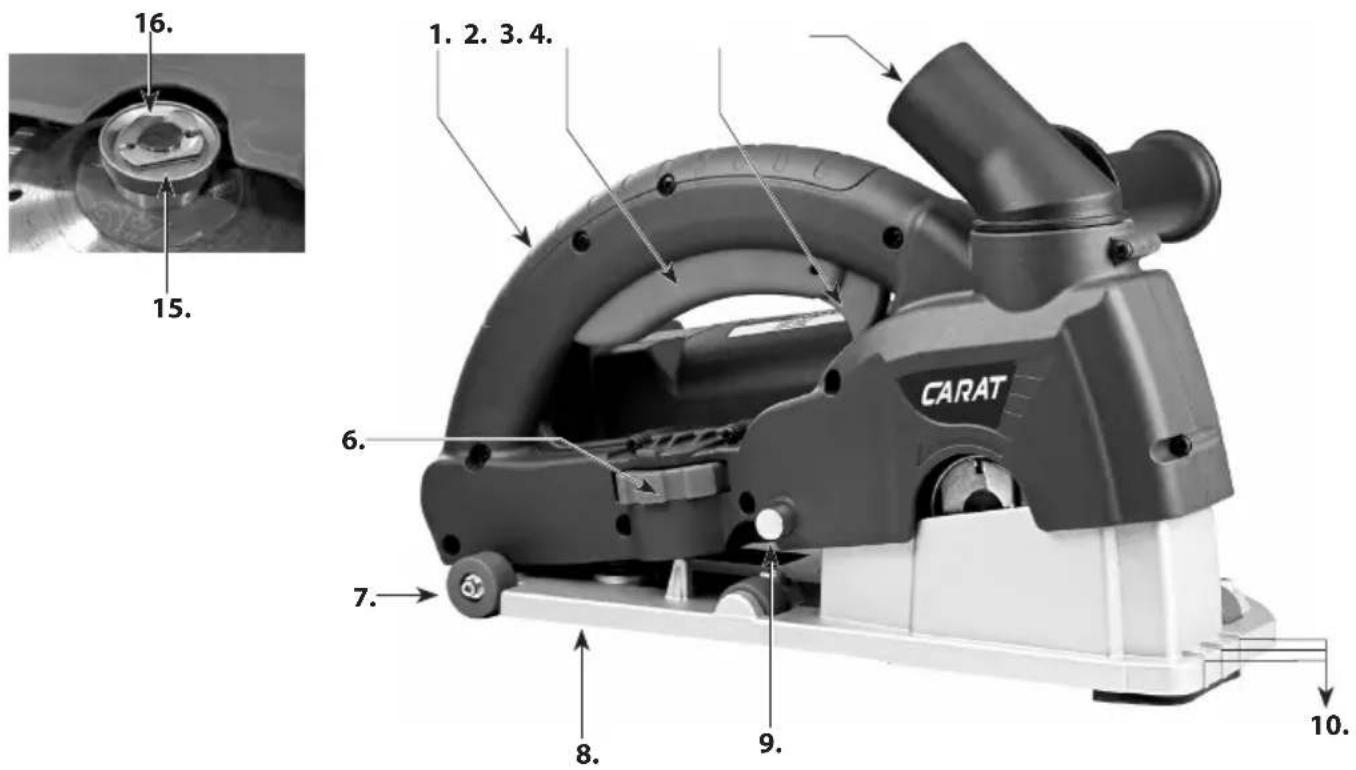

SPECIFICATIES Model SL-1255 Ingangsvermogen 1.800 W Spanning, frequentie Zie naamplaatje machine Onbelaste snelheid (no) 9.000 min

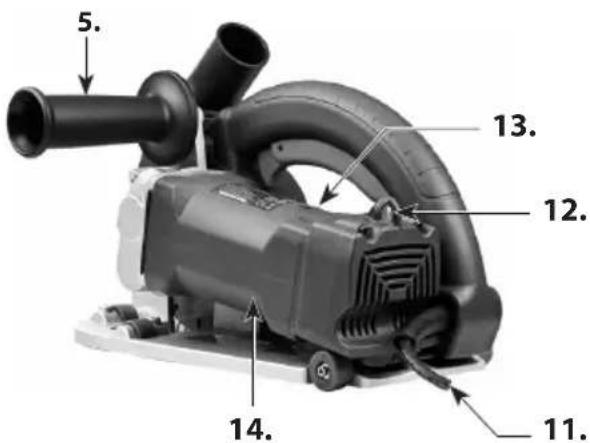

3. Vrijgaveknop trekker

12. Waarschuwingslampje

ALGEMENE VEILIGHEIDSINSTRUCTIES WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Als de waarschuwingen en instructies niet worden nageleefd, kan dit leiden tot elektrische schokken, brand en/of ernstige letsels. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap” in de waarschuwingen verwijst naar uw elektrisch gereedschap op netvoeding (met snoer) of uw elektrisch gereedschap op batterijvoeding (zonder snoer).

1) VEILIGHEID OP DE WERKPLEK

a. Zorg ervoor dat de werkplek schoon blijft en goed verlicht is. Rommelige of donkere ruimtes vragen om ongevallen. b. Gebruik elektrische gereedschappen niet in explosiegevaarlijke omgevingen, bijvoorbeeld op plaatsen waar brandbare vloeistoffen, gassen of stof aanwezig zijn. Bij het gebruik van elektrische gereedschappen ontstaan vonken, die het stof of de dampen kunnen ontsteken. c. Zorg ervoor dat kinderen en omstaanders uit de buurt blijven wanneer u elektrisch gereedschap gebruikt. Bij afleiding kunt u de controle verliezen.

2) ELEKTRISCHE VEILIGHEID

a. De stekkers van elektrische gereedschappen moeten passen in het stopcontact. De stekker mag nooit op de ene of andere wijze worden gewijzigd. Gebruik nooit adapterstekkers voor geaarde elektrische gereedschappen. Als de stekkers niet worden gewijzigd en het stopcontact overeenstemt met de stekker wordt het risico op elektrische schokken verminderd. b. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiateurs, kookplaten en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is. c. Stel elektrische gereedschappen niet bloot aan regen of natte omstandigheden. Als er water binnendringt in elektrisch gereedschap, is er een groter risico op elektrische schokken. d. Maak geen verkeerd gebruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, om eraan te trekken of om de stekker uit te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken. e. Wanneer elektrische gereedschappen buiten worden gebruikt, moet een verlengsnoer worden gebruikt dat geschikt is voor buitengebruik. Bij gebruik van een snoer dat geschikt is voor buitengebruik wordt het risico op elektrische schokken verminderd. f. Als elektrisch gereedschap onvermijdelijk moet worden gebruikt op een vochtige locatie, dient een aardlekschakelaar te worden gebruikt. Bij gebruik van een aardlekschakelaar wordt het risico op elektrische schokken verminderd.4

a. Blijf alert, kijk wat u doet en gebruikt uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet wanneer u moe bent of wanneer u onder de invloed bent van drugs, alcohol of medicatie. Als u tijdens het gebruik van elektrische gereedschappen een moment de aandacht verliest, kan dat leiden tot ernstige persoonlijke verwondingen. b. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Als voor gepaste omstandigheden beschermingsmiddelen zoals een stofmasker, antislipveiligheidsschoenen, een helm of gehoorbescherming worden gebruikt, wordt het risico op persoonlijke letsels verminderd. c. Voorkom ongewenst starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de voedingsbron en/of de batterij aansluit of het gereedschap opneemt of meedraagt. Elektrische gereedschappen dragen met een vinder op de schakelaar of elektrische gereedschappen onder spanning brengen met de schakelaar aan, is vragen om ongevallen. d. Verwijder stelsleutels of andere sleutels alvorens het elektrische gereedschap in te schakelen. Als er een sleutel bevestigd blijft op een draaiend onderdeel van het elektrische gereedschap, kan dit leiden tot persoonlijke letsels. e. Probeer niet te ver te reiken. Bewaar te allen tijde uw evenwicht en houd beide voeten op de grond. Zo heeft u een betere controle over het elektrische gereedschap in onverwachte situaties. f. Draag gepaste kleding. Draag geen losse kleren of juwelen. Houd uw haar, kleren en handschoenen uit de buurt van bewegende onderdelen. Losse kleren, juwelen of lang haar kunnen verstrikt raken in bewegende onderdelen. g. Als er voorzieningen zijn voor de aansluiting van stofafzuig- en opvangfaciliteiten, dienen deze goed aangesloten en gebruikt te worden. Het gebruik van een stofopvangsysteem kan stofgerelateerde gevaren beperken.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCHE GEREEDSCHAPPEN

a. Elektrische gereedschappen mogen niet worden geforceerd. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de taak beter en veiliger uit, op de snelheid waarvoor het is ontworpen. b. Gebruik het elektrische gereedschap niet als de schakelaar niet kan worden aan- of uitgezet. Elektrisch gereedschap dat niet kan worden bediend met de schakelaar is gevaarlijk en moet worden gerepareerd. c. Koppel de stekker los van de voedingsbron en/of koppel de batterij los van het elektrische gereedschap alvorens enige aanpassingen uit te voeren, accessoires te vervangen of elektrische gereedschappen op te bergen. Deze preventieve veiligheidsmaatregelen verminderen het risico op een ongewenst starten van het elektrische gereedschap. d. Bewaar elektrische gereedschappen die niet worden gebruikt buiten het bereik van kinderen, en laat het elektrische gereedschap niet gebruiken door personen die niet vertrouwd zijn met het elektrische gereedschap of met deze instructies. Elektrische gereedschappen zijn gevaarlijk in de handen van niet-opgeleide gebruikers. e. Onderhoud elektrische gereedschappen. Controleer of er bewegende onderdelen niet goed uitgelijnd of geblokkeerd zijn, of er onderdelen stuk zijn en of er andere omstandigheden zijn die een ongunstige invloed kunnen hebben op de werking van het elektrische gereedschap. Als het5

elektrische gereedschap beschadigd, mag het niet worden gebruikt en dient het te worden vervangen. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen. f. Zorg ervoor dat snijgereedschappen scherp en schoon blijven. Goed onderhouden snijgereedschappen met scherpe snijranden blokkeren minder gemakkelijk en zijn eenvoudiger te bedienen. g. Gebruik het elektrische gereedschap, de accessoires, de bits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van een elektrisch gereedschap voor andere toepassingen dan die waar het voor bedoeld is kan leiden tot een gevaarlijke situatie.

EILIGHEIDSWAARSCHUWINGEN VOOR DOORSLIJPMACHINE

• Het bij het gereedschap geleverde scherm moet stevig bevestigd worden op het elektrische gereedschap, en zodanig geplaatst worden dat een maximale veiligheid gegarandeerd wordt, met zo weinig mogelijk blootstelling van de schijf aan de operator. Uzelf en de omstaanders moeten plaatsnemen op een afstand van het vlak. Het scherm helpt de gebruiker beschermen tegen gebroken schijragmenten en een ongewenste aanraking van de schijf.

• Gebruik diamantdoorslijpschijven voor uw elektrisch gereedschap. Als een accessoire op het elektrische gereedschap kan bevestigd worden, is dit nog geen garantie op een veilige werking.

• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat aangeduid is op het elektrische gereedschap. Accessoires die sneller werken dan hun nominaal toerental kunnen breken en uiteenvliegen.

• De schijven mogen alleen gebruikt worden voor de aanbevolen toepassingen. U mag bijvoorbeeld niet slijpen met de zijkant van de doorslijpschijf. Doorslijpschijven zijn bedoeld voor omtrekslijpwerkzaamheden. Als op deze schijven zijwaartse krachten worden uitgeoefend, kunnen ze verbrijzeld worden.

• Gebruik voor de door u geselecteerde schijf altijd onbeschadigde schijenzen van de juiste diameter. De juiste schijenzen bieden ondersteuning voor de schijf, waardoor de mogelijkheid dat de schijf breekt beperkt wordt.

• Gebruik geen versleten verstevigde schijven van grotere elektrische gereedschappen. Schijven die bedoeld zijn voor grotere elektrische gereedschappen zijn niet geschikt voor het hogere toerental van een kleiner gereedschap, en kunnen barsten.

• De buitendiameter en de dikte van het accessoire moet binnen de nominale capaciteit van het elektrische gereedschap liggen. Accessoires van het verkeerde formaat kunnen niet voldoende afgeschermd of gecontroleerd worden.

• De asgrootte van de schijven en enzen moet goed passen in de as van het elektrische gereedschap. Accessoires die niet passen bij het bevestigingsmateriaal van het elektrische gereedschap zullen onevenwichtig werken en overmatig trillen, en kunnen leiden tot een controleverlies.

• Gebruik geen beschadigde schijven. Controleer de schijven vóór het gebruik altijd op splinters en barsten. Als het elektrische gereedschap of de schijf gevallen is, moet u ze controleren op schade of een onbeschadigde schijf installeren. Na de controle en installatie van de schijf moeten u en de omstaanders plaatsnemen op een afstand van het vlak van de draaiende schijf, en het elektrische gereedschap gedurende één minuut op het maximale onbelaste toerental laten draaien. Beschadigde schijven komen gewoonlijk los gedurende deze testtijd.6

• Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatscherm, een beschermingsbril of een veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, handschoenen en een werkplaatsschort die bescherming bieden tegen kleine abrasieve fragmenten van het werkstuk. De oogbescherming moet vliegend vuil dat vrijkomt bij verschillende werkzaamheden kunnen tegenhouden. Het stofmasker of ademhalingsapparaat moet deeltjes die vrijkomen bij onze werkzaamheden kunnen ltreren. Een langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.

• Zorg dat omstaanders op een veilige afstand blijven van de werkplek. Iedereen die de werkplek binnenkomt moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het onmiddellijke werkingsgebied.

• Houd het elektrische gereedschap alleen vast aan de geïsoleerde grijpoppervlakken wanneer u werkzaamheden uitvoert waarbij het snijaccessoire in aanraking kunnen komen met verborgen draden of met het snoer van het gereedschap. Een snijaccessoire dat in aanraking komt met een draad onder spanning draagt de spanning over op blootliggende metalen onderdelen van het elektrische gereedschap, waardoor de operator een elektrische schok kan krijgen.

• Plaats het snoer op een afstand van het draaiende accessoire. Als u de controle verliest, kan het snoer doorgesneden worden of verstrengeld raken, en kan uw hand of uw arm in de draaiende schijf getrokken worden.

• Leg het elektrische gereedschap nooit neer tot het accessoire volledig tot stilstand is gekomen. De draaiende schijf kan het oppervlak vastgrijpen en het elektrische gereedschap uit uw controle rukken.

• Laat het elektrische gereedschap niet werken terwijl u het op uw zij draagt. Bij een toevallig contact met het draaiende accessoire kunnen uw kleren verstrengeld raken, waardoor het accessoire naar uw lichaam wordt getrokken.

• Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor trekt het stof binnen in de behuizing, en een overmatige ophoping van metaalstof kan leiden tot elektrische gevaren.

• Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen ontstoken worden door vonken.

• Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

Een terugslag is een plotse reactie op een draaiende schijf, die geklemd is geraakt of is blijven vastzitten. Bij het klem raken of blijven vastzitten van de draaiende schijf wordt deze snel geblokkeerd, waardoor het ongecontroleerde elektrische gereedschap in de tegengestelde richting wordt geduwd van de richting waarin de schijf draaide op het moment dat ze bleef vastzitten. Als een slijpschijf bijvoorbeeld blijft vastzitten of klem raakt op het werkstuk, kan de rand van de schijf die in het knelpunt loopt het oppervlak van het materiaal binnendringen, waardoor de schijf naar buiten klimt of uitgestoten wordt. De schijf kan naar de operator toe of van de operator weg springen, afhankelijk van de beweging van de schijf op het moment dat ze klem raakt. Slijpschijven kunnen ook breken onder deze omstandigheden. Een terugslag is het resultaat van een verkeerd gebruik van het elektrische gereedschap en/of van onjuiste werkprocedures of -omstandigheden, en kan vermeden worden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder is vermeld.

• Houd het elektrische gereedschap stevig vast en zet uw lichaam en arm zodanig dat u7

terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, voor een maximale controle over de terugslag- of koppelreactie tijdens het opstarten. De gebruiker kan koppelreacties of terugslagkrachten controleren als de juiste voorzorgsmaatregelen getroen worden.

• Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.

• Plaats uw lichaam niet in lijn met de draaiende schijf. Een terugslag drijft het gereedschap in de tegengestelde richting van de beweging van de schijf op het moment dat deze blijft vastzitten.

• Ga bijzonder voorzichtig te werk bij de bewerking van hoeken, scherpe randen enz. Zorg ervoor dat het accessoire niet springt of blijft vastzitten. Op hoeken, scherpe randen of plaatsen waar het draaiende accessoire springt, heeft het de neiging om te blijven vastzitten, wat kan leiden tot een controleverlies of terugslag.

• Bevestig geen houtsnijblad van een kettingzaag, een gesegmenteerde diamantschijf met een omtrekafstand groter dan 10 mm of een getand zaagblad. Dergelijke bladen veroorzaken regelmatig terugslagen en controleverlies.

• Laat de doorslijpschijf niet vastlopen of oefen er geen overmatige druk op uit. Probeer niet overmatig diep te snijden. Bij een overbelasting van de schijf neemt de belasting toe en is de kans groter dat de schijf verdraaid wordt en blijft vastzitten in de snede, en dat er een terugslag optreedt of dat de schijf breekt.

• Als de schijf blijft vastzitten of als een snede om een bepaalde reden onderbroken wordt, moet u het elektrische gereedschap uitschakelen en het onbeweeglijk vasthouden tot de schijf volledig tot stilstand komt. Probeer de doorslijpschijf nooit uit de snede te verwijderen terwijl de schijf in beweging is, omdat er een terugslag kan optreden als u dit doet. Doe een onderzoek en tref corrigerende maatregelen om de oorzaak van de vastlopende schijf te verhelpen.

• Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf op volle snelheid komen en breng de schijf voorzichtig terug in de snede. De schijf kan blijven vastzitten, omhoog lopen of een terugslag veroorzaken als het elektrische gereedschap terug wordt gestart in het werkstuk.

• Ondersteun panelen voor een te groot werkstuk, om het risico op klem raken en terugslag van de schijf tot een minimum te beperken. Grote werkstukken buigen gewoonlijk door onder hun eigen gewicht. Onder het werkstuk moeten ondersteuningen aangebracht worden in de buurt van de snijlijn en in de buurt van de rand van het werkstuk, aan beide kanten van de schijf.

• Wees extra voorzichtig bij het maken van een zakvormige insnijding in bestaande muren of andere onbekende plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of andere voorwerpen raken, waardoor terugslag optreedt.

Laat de service op uw elektrisch gereedschap uitvoeren door een gekwalificeerde reparateur, en gebruik alleen identieke vervangingsonderdelen. Zo wordt de veiligheid van het elektrische gereedschap gehandhaafd.8

1. Houd altijd uw handen uit de buurt van het snijgebied en het snijblad! Houd uw tweede hand

op een extra handgreep. Als u de zaag vasthoudt met beide handen, kunnen uw handen niet worden gesneden door het blad.

2. Breng uw handen niet onder het werkstuk.

3. Houd het gereedschap vast aan de grijpoppervlakken wanneer u werkzaamheden uitvoert

waarbij de snijgereedschappen in aanraking kunnen komen met verborgen draden of met het snoer van het gereedschap. Een aanraking met een draad onder spanning draagt de spanning over op blootliggende metalen onderdelen van het gereedschap, waardoor een operator een schok krijgt.

4. Gebruik altijd bladen met asgaten van de juiste grootte en vorm. Bladen die niet overeenstemmen

met het bevestigingsmateriaal van de zaag zullen excentrisch draaien, waardoor de controle wordt verloren.

5. Gebruik nooit beschadigde of verkeerde asflenzen of bouten. De asflenzen en -bouten zijn speciaal

ontworpen voor uw zaag, voor de beste prestaties en voor een veilige gebruik.

6. Houd de zaag stevig vast en zet uw lichaam en arm zodanig dat u TERUGSLAG-krachten kunt

opvangen.TERUGSLAG-krachten kunnen worden gecontroleerd door de operator als de juiste voorzorgsmaatregelen worden genomen.

7. Gebruik geen bot of beschadigd blad.

8. Gebruik alleen de aanbevolen bladen die geschikt zijn voor het maximale nominale toerental van

.................onbelast toerental min -1. .........omwentelingen of slagen per minuut ……draag een goedgekeurde veiligheidshelm ……Handen uit de buurt houden - beknellingsgevaar. GEVAAR! Houd uw handen uit de buurt van het snijgebied en het snijblad. draaiende onderdelen - verstrikkingsgevaar. Houd uw handen, losse kleren en lang haar uit de buurt van bewegende onderdelen verwijder elektrische gereedschappen, accessoires en de verpakking niet weg met het huishoudelijke afval ……waarschuwing voor algemeen gevaar ……gereedschap klasse II ……lees deze instructies ……draag altijd oogbescherming ……draag altijd een stofmasker. ……draag altijd gehoorbescherming9

de machine (of hoger), met het juiste asgat.

9. Haal de bladbevestigingsbout en alle klemmen aan vóór het gebruik.

10. Controleer de binnenoppervlakken van de asflenzen en de zijkanten van het blad, om na te gaan

of ze vrij zijn van vreemde stoffen.

11. Controleer het blad op barsten of andere schade alvorens het te gebruiken. Vervang een gebarsten

of beschadigd blad onmiddellijk. Laat het gereedschap gedurende minstens 30 seconden onbelast proefdraaien vóór het gebruik.

12. Start het gereedschap nooit met het werkstuk tegen het blad.

13. Laat de motor op volle snelheid komen vóór het zagen.

14. Belangrijk: Na het maken van de snijden dient u de aan/uit-schakelaar los te laten en te wachten

tot het uitloopblad volledig tot stilstand is gekomen voordat u de zaag neerlegt

15. Gebruik het gereedschap nooit in een ruimte met brandbare vaste stoffen, vloeistoffen of gassen.

Vonken van de collector/koolborstels kunnen een brand of explosie veroorzaken.

16. Dit gereedschap is ontworpen voor bepaalde toepassingen. De fabrikant beveelt sterk aan dit

gereedschap NIET te wijzigen en/of te gebruiken voor andere toepassingen dan die waarvoor het is ontworpen. Als u vragen heeft betreffende een toepassing, mag u het gereedschap NIET gebruiken voordat u schriftelijk contact hebt opgenomen met de fabrikant en informatie hebt ontvangen.

17. Gebruik de machine alleen voor droogzagen in steen, beton of metselwerk.

18. Gebruik de extra handgrepen die bij het gereedschap zijn geleverd. Een verlies van controle kan

leiden tot persoonlijke letsels.

19. Gebruik een aardlekschakelaar (niet inbegrepen) als bescherming tegen stroomstoten.

20. Houd het stroomsnoer uit de buurt van het werkbereik van de machine. Leid de kabel altijd weg

21. Schakel de machine onmiddellijk uit als er ongewone trillingen of andere storingen optreden.

Controleer de machine om de oorzaak op te sporen.

22. Diamantbladen mogen alleen worden gebruikt en opgeborgen volgens de instructies van de

23. Let op de afmetingen van de bladen. De diameter van de middenboring moet zonder speling passen

op de as. Gebruik als dit niet het geval is de verloopstukken of adapters (die bij het blad worden geleverd) om een goede passing te verzekeren.

24. Let op dat u geen verborgen elektriciteitskabels en gas- en waterleidingen raakt. Controleer voordat

u de werkzaamheden start het werkgebied, bijv. met een metaaldetector.

25. Het stof dat opkomt bij het werken met dit gereedschap kan schadelijk zijn voor de gezondheid.

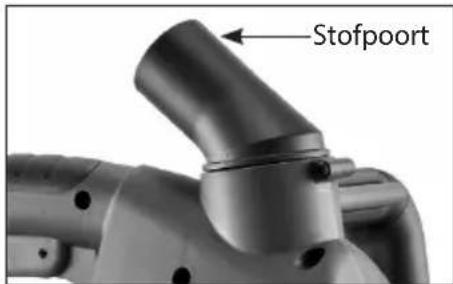

Gebruik een stofafzuigsysteem en draag een gepast stofmasker, en verwijder neergeslagen stof met een stofzuiger. ELEKTRISCHE AANSLUITING De netwerkspanning moet overeenstemmen met de spanning die is aangegeven op het naamplaatje van de machine. Het gereedschap mag onder geen omstandigheden worden gebruikt als de voedingskabel is beschadigd. Een beschadigde kabel moet onmiddellijk worden vervangen door een geautoriseerd klantenservicecentrum. Probeer een beschadigde kabel niet zelf te repareren. Het gebruik van beschadigde voedingskabels kan leiden tot elektrische schokken.a.10

INLEIDING Deze zaag is exclusief ontworpen voor het maken van groeven in metselwerk (parallelle dubbele sneden in beton, metselwerk en steen), voor de installatie van water-, elektriciteits- of gasleidingen. De machine is ontworpen voor gebruik met twee parallelle diamantbladen (niet inbegrepen). Deze machine mag niet worden gebruikt om andere materialen te snijden. De machine mag niet worden omgevormd of gewijzigd, bijv. voor vormen van gebruik die niet zijn aangegeven in deze gebruiksinstructies. De gebruiker wordt verantwoordelijk gesteld voor schade en ongevallen die het gevolg zijn van een verkeerd gebruik. UITPAKKEN Verwijder het gereedschap en alle losse onderdelen voorzichtig uit de verpakking. Houd alle verpakkingsmaterialen bij tot u de machine heeft geïnspecteerd en op bevredigende wijze heeft gebruikt. OPMERKING: Vóór het gebruik moet een gepast droogzaagdiamantblad (niet inbegrepen) worden gemonteerd op de machine.

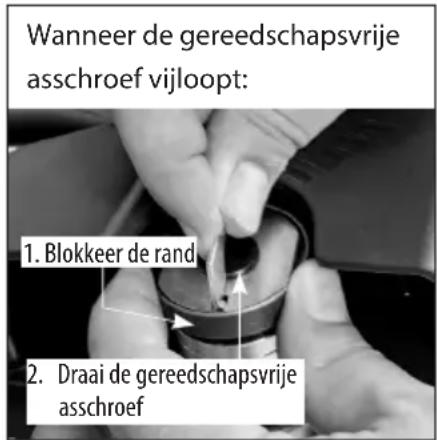

OPMERKING: Wanneer u de gereedschapsvrije asschroef niet kunt verwijderen omdat de as samen met de schroef draait (vrijlopen), blokkeer dan de rand van de gereedschapsvrije asschroef terwijl u deze losdraait. Hierdoor zal deze lossen.

1. Trek de stekker van machine uit en druk op de begrenzingspen om

de basis los te maken, zodat deze omlaag en weg kan draaien.

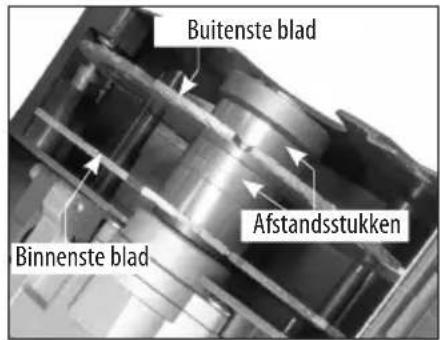

2. Breng het binnenste blad rechtstreeks op de as aan, en let er hierbij

op dat de pijl voor de draairichting van het blad en de pijl op de machine in dezelfde richting wijzen.

3. Breng alle nodige afstandsstukken aan om de gewenste

groefbreedte te verkrijgen. De formaten zijn: 15, 10, en 6 mm.

4. Breng het buitenste blad aan.

5. Plaats alle overige afstandsstukken van de set afstandsstukken voor

bovenop het buitenste blad (zodat de as kan worden aangehaald).

6. Breng de gereedschapsvrije asschroef aan.

7. Klap het lipje op de asschroef omhoog en draai ze stevig vast. Handschoenen kunnen handig zijn om het

blad vast te houden, zodat het wordt geblokkeerd tijdens het vastdraaien van de asschroef. Klap het lipje weer omlaag als de asschroef is vastgedraaid.

asschroef Wanneer de gereedschapsvrije asschroef vijloopt:11

8. Zorg bij het sluiten van de basis dat de veer goed in haar bus in de

basis is geplaatst, en druk vervolgens op de begrenzingspen, om de basis te kunnen sluiten. OPMERKING: Gebruik bladen met een asboring die past en die geschikt is voor het maximale nominale toerental (of hoger).

VERWIJDERING VAN HET BLAD

De verwijdering verloopt in de omgekeerde volgorde van de montage.

AFSTELLING VAN DE SNIJDIEPTE

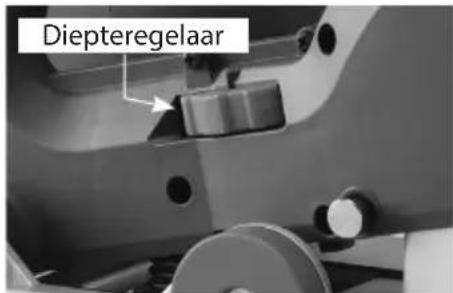

Draai het diepteregelwiel op de gewenste snijdiepte. Houd ermee rekening dat de werkelijke snijdiepte lichtjes afneemt naarmate de diamantbladen afslijten. OPGELET: Voor diepe sneden in harde materialen wordt aanbevolen om op voorhand een voorsnede van ongeveer 20 mm aan te brengen, voordat de uiteindelijke snede op volledige diepte wordt gemaakt. Dit is sneller, efficiënter en minder belastend voor de motor. STOFOPZUIGING Op de kap van het blad is een stofzuigpoort voorzien, voor het opzuigen van stof tijdens de werking van het gereedschap. Maak hiervan altijd gebruik. Bevestig gewoon de stofzuigerslang op de vacuümpoort.

STARTEN EN STOPPEN VAN HET GEREEDSCHAP

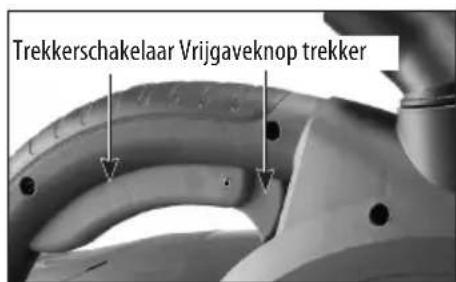

Inschakelen: Deze machine heeft een vergrendelschakelaar. Druk eerst op de vrijgaveknop van de trekker, en druk vervolgens de trekkerschakelaar in om het apparaat in te schakelen. Om veiligheidsredenen kan de schakelaar niet worden geblokkeerd. Uitschakelen: Laat de trekkerschakelaar los om de machine te stoppen. Nadat de machine is uitgeschakeld blijft het blad nog een tijdje ronddraaien. Let op dat er geen lichaamsdelen in aanraking komen met het blad terwijl het nog ronddraait! Diepteregelaar Afstandsstukken Buitenste blad Binnenste blad Stofpoort Trekkerschakelaar Vrijgaveknop trekker12

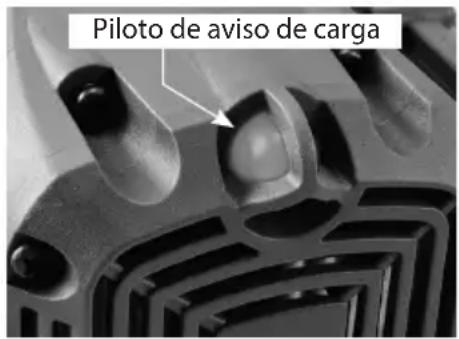

WAARSCHUWING LADEN, BESCHERMEN TEGEN OVERBELASTING EN BESCHERMING TEGEN OVERVERHITTING Waarschuwingslampje belasting: Wanneer de machine is aangesloten op het stroomnet, is het lampje groen. Wanneer de belasting op de motor binnen het maximale bereik ligt, knippert het lampje rood. Wanneer de motor overbelast of oververhit is, is het lampje rood. Functie waarschuwing belasting: Wanneer de maximale belasting wordt overschreden, treedt de functie van de waarschuwing voor belasting in werking, waardoor de motor gaat pulseren. Wanneer dit voorvalt moet de operator de kracht op het gereedschap verminderen. De werking zal dan automatisch worden genormaliseerd. Als de belasting niet wordt verminderd, wordt de motor uitgeschakeld en gaat het waarschuwingslampje voor belasting rood branden. In dit geval moet de motor opnieuw worden gestart door de schakelaar UIT en weer IN te schakelen. Thermische bescherming tegen oververhitting: Als de temperatuur van de motor te hoog wordt, wordt de motor uitgeschakeld door de thermische bescherming, en gaat het waarschuwingslampje voor belasting rood branden. De motor moet opnieuw worden gestart door de schakelaar UIT en weer IN te schakelen. Als dit voorvalt mag de motor na het opnieuw starten niet onmiddellijk worden belast. Laat de machine voor u doorwerkt altijd enkele minuten onbelast draaien, om ze weer op een normale bedrijfstemperatuur te laten komen. OPGELET: Als de motor herhaaldelijk wordt overbelast of oververhit, loopt deze schade op. Laat de motor altijd afkoelen door deze enkele minuten onbelast te laten draaien nadat de motor is gestopt door een oververhitting of overbelasting.

GEBRUIK VAN HET GEREEDSCHAP

Voor een doeltreffende controle over deze krachtige zaag moet ze met twee worden bediend, om een maximale bescherming te verzekeren. Houd de zaag stevig vast MET BEIDE HANDEN, om te vermijden dat u de controle verliest en persoonlijke letsels oploopt. KIJKSPLETEN Via de kijkspleten op de voorkant van de machine ziet de operator de snijlijn. De binnenste spleet geeft de lijn van het binnenste blad aan. Gebruik de binnenste spleet als referentiepunt, omdat deze niet verandert bij verschillende kanaalbreedte-instellingen. De buitenste spleet geeft de lijn van het buitenste blad aan bij de breedste instelling. De centrale spleet geeft de buitenste lijn aan bij een medium kanaalbreedte van 26,5 mm (met gebruik van de afstandsring van 15 mm). Piloto de aviso de carga Spleet binnenste blad Spleet buitenste blad (bij centrale instelling) Spleet buitenste blad (bij breedste instelling)13

2. Stel de snijdiepte in.

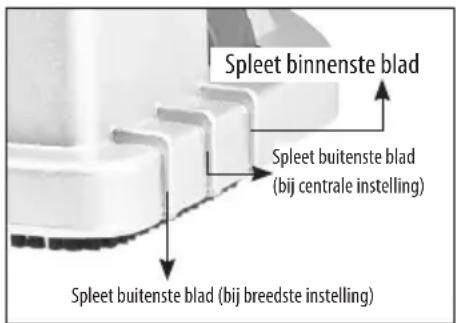

3. Markeer de gewenste snijlijn.

4. Breng de machine aan op het werkstuk.

5. Druk de trekker in en laat de machine op volle snelheid komen terwijl ze nog omhoog staat en de bladen

nog niet in aanraking komen met het werkstuk.

6. Houd stevig vast met beide handen, laat de zaagbladen langzaam in de snede zakken en ga door tot de

diepteaanslag bereikt wordt. Begin bovenaan de muur en laat de machine zakken. Let op dat de basis stevig op het werkstuk blijft zitten. OPMERKING: om een blokkering van het mechanisme van de invalontgrendeling te voorkomen, moet eerst de neerwaartse druk op de machine verzacht worden, terwijl de invalontgrendelingshendel ingedrukt wordt voor een normale ontgrendeling. OPGELET: Let op dat u niet in een gebogen lijn snijdt. Hierdoor zullen de diamantbladen waarschijnlijk barsten, waardoor er ernstig gevaar ontstaat.

7. Breng de machine omhoog tot aan de bovenkant van de slag wanneer de snede is gemaakt, en laat het

uitloopblad volledig tot stilstand komen voor u ze neerlaat. Forceer de snede niet. Laat de zaag het snijwerk doen op de snelheid die het soort snede en het werkstuk toelaten.

SLIJPEN VAN BOTTE DIAMANTBLADEN

Als er tijdens het snijden vele vonken worden waargenomen, wijst dit erop dat het blas bot aan het worden is. Om een betere blootstelling van de diamant te verkrijgen (scherpen), dient u meerdere sneden te maken in een speciale slijpsteen voor diamantbladen of anders kalkzandsteen te gebruiken. ONDERHOUD Blaas om de 50 uur werking perslucht door de motor terwijl deze onbelast draait, om het verzamelde stof te verwijderen. (In bijzonder stoge omstandigheden dient deze bewerking meermaals te worden uitgevoerd.)

GEREEDSCHAP SCHOON HOUDEN

Alle plastic onderdelen moeten worden gereinigd met een zachte vochtige doek. Gebruik NOOIT oplosmiddelen voor de reiniging van plastic onderdelen. Het materiaal kan hierdoor worden opgelost of op een andere manier worden beschadigd. Draag een veiligheidsbril bij het gebruik van perslucht.14

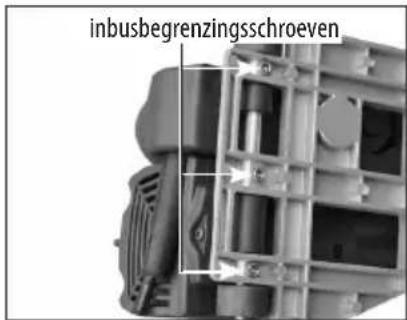

DE KOOLBORSTELS De koolborstels zijn gewone slijtageonderdelen, die moeten worden vervangen wanneer ze hun slijtagelimiet bereiken. Vervang de borstels als ze versleten zijn tot 6 mm of minder. Voor vervanging: Trek de stekker van de machine uit, druk op de begrenzingspen om de basis te openen en verwijder de schroef om iedere borstelkap los te maken. Om het vervangen van de borstel onderaan te vergemakkelijken, kunt u de 3 schroeven verwijderen om de basis tijdelijk te verwijderen. Herhaal deze werkwijze aan de andere kant. Voer voor de hermontage deze procedure omgekeerd uit. OPMERKING: Voor een hermontage van dezelfde borstels dient u er in de eerste plaats voor te zorgen dat ze op dezelfde wijze waarop ze werden verwijderd terug worden ingebracht. Anders treedt er een inloopperiode op, waardoor de motorprestaties verminderen en de borstelslijtage toeneemt. Als een vervanging van de voedingskabel noodzakelijk is, moet deze worden uitgevoerd door de fabrikant of door een vertegenwoordiger van de fabrikant, om veiligheidsgevaar te voorkomen. WAARSCHUWING: Alle reparaties moeten worden toevertrouwd aan een geautoriseerd servicecentrum. Verkeerd uitgevoerde reparaties kunnen leiden tot letsels of tot dodelijke ongevallen. inbusbegrenzingsschroeven 1/4"(6mm) Koolborstel15

Geluid- en trillingsinformatie Gemeten volgens EN 60745-1 Modelnr. : SL-1255 Geluidsniveau: Geluidsdrukniveau(L

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745, genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het eect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. CE Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbetreende bepalingen van de richtlijnen EN 60745-1: 2009 + A11: 2010 & EN 60745-2-22: 2011 + A11: 2013, EN 61000, EN 55014 met de volgende normen overeenstemt 2014/30/EU, 2006/42/EC, 2011/65/EU
