BEDIENUNGSANLEITUNG SL1255 CARAT

2) ELEKTRISCHE VEILIGHEID

TECHNISCHE DATEN Modell SL-1255 Leistungsaufnahme 1 800 W Spannung, Frequenz Siehe Typenschild Leerlaufdrehzahl (no) 9 000 min

Max. Sägeblattdurchmesser Ø 125 mm Scheibenbohrungsgröße 22.23 mm (7/8") Max Schnitttiefe 40 mm Max. Schnittbreite 35 mm Abmessungen (L x B x H) 365 mm x 151 mm x 247 mm Gewicht (Ohne Kabel und Scheibe) 4,7 kg (10.36 lbs)

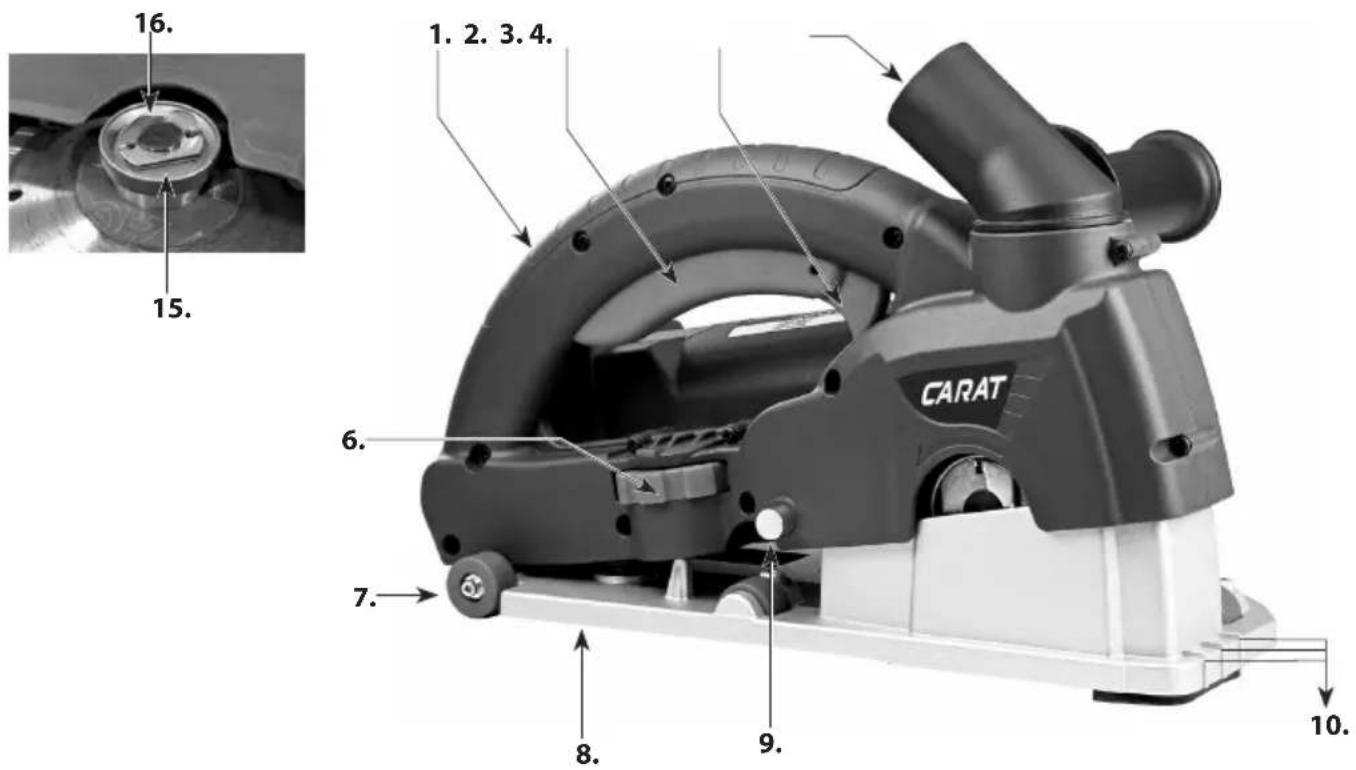

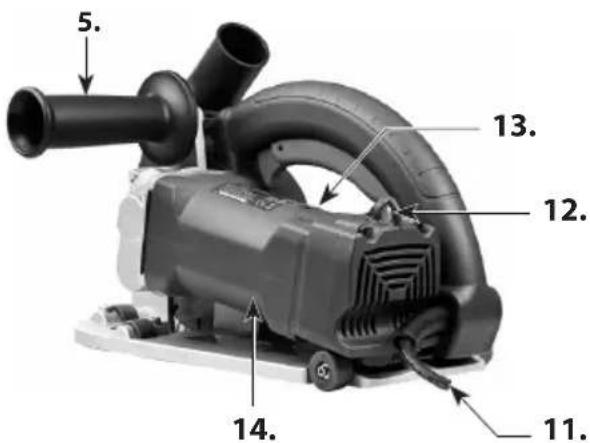

3. Druckschalterentriegelung

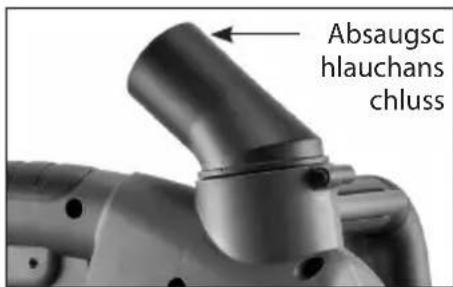

4. Absaugschlauchanschluss

6. Tiefeneinstellung

12. Überlast-Warnleuchte

13. Kohlebürstenabdeckung

ALLGEMEINE SICHERHEITSHINWEISE WARNUNG! Lesen Sie Sicherheitswarnungen und alle Anweisungen. Eine Nichtbeachtung der Warnungen und der Anweisungen kann zu elektrischen Schlägen, Feuer und/oder schweren Verletzungen führen. Heben Sie alle Warnungen und Anweisungen für zukünftige Verwendung auf. Der Begriff „Elektrowerkzeug“ in den Warnungen bezieht sich auf ein mit Netzstrom betriebenes (kabelgebundenes) Elektrowerkzeug oder ein batteriebetriebenes (schnurloses) Elektrowerkzeug.

1) SICHERHEIT DES ARBEITSBEREICHS

a. Halten Sie den Arbeitsbereich aufgeräumt und gut ausgeleuchtet. Unordentliche oder dunkle Arbeitsbereiche führen zu Unfällen. b. Betreiben Sie keine Elektrowerkzeuge in explosionsgefährdeten Bereichen wie z. B. in der Nähe von entflammbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge können Funken erzeugen, die Staub oder Dämpfe entzünden können. c. Halten Sie Kinder und umstehende Personen fern, während Sie ein Elektrowerkzeug benutzen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a. Die Stecker von Elektrowerkzeugen müssen zu den Steckdosen passen. Modifizieren Sie niemals den Netzstecker in irgendeiner Weise. Benutzen Sie keine Adapter Stecker mit geerdeten Elektrowerkzeugen. Nicht modifizierte Stecker und passende Steckdosen verringern die Gefahr eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Setzen Sie Elektrowerkzeuge nie Regen oder Nässe aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d. Missbrauchen Sie das Netzkabel nicht. Benutzen Sie das Kabel niemals zum Tragen oder Ziehen des Elektrowerkzeugs oder zum Ziehen seines Steckers aus der Steckdose. Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten oder bewegliche Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e. Benutzen Sie beim Betrieb eines Elektrowerkzeugs im Freien ein Verlängerungskabel, das für die Verwendung im Außenbereich geeignet ist. Ein für den Einsatz im Außenbereich geeignetes Netzkabel verringert das Risiko eines elektrischen Schlages. f. Wenn die Benutzung des Elektrowerkzeuges in einer feuchten Umgebung unvermeidlich ist, verwenden Sie einen Fehlerstrom-Schutzschalter. Die Verwendung eines Fehlerstrom-Schutzschalters reduziert die Gefahr eines elektrischen Schlages.

3) PERSÖNLICHE SICHERHEIT

1. Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun und benutzen Sie gesunden

Menschenverstand beim Betrieb eines Elektrowerkzeugs. Verwenden Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein43

kleiner Moment der Unachtsamkeit kann beim Betrieb eines Elektrowerkzeugs zu schweren Verletzungen führen.

2. Tragen Sie persönliche Schutzausrüstung. Tragen Sie stets Augenschutz. Durch Verwendung von für

die jeweiligen Arbeiten geeigneter Schutzausrüstung wie Staubschutzmasken, rutschfeste Sicherheitsschuhe, Schutzhelme oder Gehörschutz verringert das Verletzungsrisiko.

3. Verhindern Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, dass sich der Schalter in

der Aus-Position befindet, bevor Sie das Werkzeug an das Stromnetz anschließen, den Akku einlegen oder es aufnehmen oder tragen. Elektrowerkzeuge mit dem Finger auf dem Schalter zu tragen oder Elektrowerkzeuge, deren Schalter auf Ein-Position steht, mit Strom zu versorgen kann zu Unfällen führen.

4. Entfernen Sie jeden Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug

einschalten. Ein an einem rotierenden Teil des Elektrowerkzeugs vergessener Schraubenschlüssel oder andere Schlüssel kann zu Verletzungen führen.

5. Überlehnen Sie sich nicht. Achten Sie stets auf korrekten Halt und Balance. Dies ermöglicht eine

bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

6. Tragen Sie angebrachte Kleidung. Tragen Sie keine lockeren Kleidungsstücke oder Schmuck.

Halten Sie Ihr Haar, Ihre Kleidung und Handschuhe von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder langes Haar können sich in beweglichen Teilen verfangen.

7. Wenn Einrichtungen für den Anschluss von Geräten zur Staubabsaugung vorhanden sind, stellen,

dass diese Geräte angeschlossen und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann die mit Staub verbundenen Gefahren reduzieren.

4) VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN

1. Forcieren Sie das Elektrowerkzeug nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihre

Anwendung. Mit dem richtigen Elektrowerkzeug wird die Arbeit, für die es konzipiert wurde, besser, sicherer und mit der richtigen Geschwindigkeit durchgeführt.

2. Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht mit dem Schalter ein- und ausgeschaltet

werden kann. Ein Werkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.

3. Ziehen Sie den Netzstecker aus der Steckdose oder entnehmen Sie den Akku, bevor Sie

irgendwelche Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern die Gefahr einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs.

4. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen

Sie nicht zu, dass Personen, die mit dem Elektrowerkzeug und diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug benutzen. Elektrowerkzeuge sind in den Händen ungeübter Bediener gefährlich.

5. Warten Sie Elektrowerkzeuge. Überprüfen Sie bewegliche Teile auf Fehlausrichtung oder

Klemmen, inspizieren Sie alle Teile hinsichtlich Bruch oder anderer Fehler, die den Betrieb des Elektrowerkzeugs beeinflussen können. Wenn Beschädigungen auftreten, lassen Sie das Elektrowerkzeug vor erneuter Benutzung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

6. Halten Sie Schneidewerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidewerkzeuge

mit scharfen Schneidkanten verklemmen sich mit geringerer Wahrscheinlichkeit und sind leichter zu44

7. Verwenden Sie das Elektrowerkzeug, sein Zubehör und Werkzeugaufsätze usw. nur in

Übereinstimmung mit diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der durchgeführten Arbeiten. Die nicht-zweckmäßige Verwendung des Elektrowerkzeugs kann zu einer gefährlichen Situation führen.

SICHERHEITSWARNUNGEN FÜR TRENNSCHLEIFER

. Der Trennscheibenschutz muss sicher am Elektrowerkzeug befestigt und für maximale Sicherheit so positioniert werden, dass nur ein minimaler Teil der Scheibe dem Bediener gegenüber freiliegt. Positionieren Sie sich und andere Personen von der Ebene des rotierenden Zubehörs entfernt. Der Trennscheibenschutz hilft, den Bediener vor Bruchstücken von gebrochenen Scheiben und versehentlichem Kontakt mit der Scheibe zu schützen. . Verwenden Sie nur Diamanttrennscheiben mit Ihrem Elektrowerkzeug. Die Tatsache allein, dass ein Zubehörteil an Ihrem Elektrowerkzeug angebracht werden kann, bedeutet noch nicht, dass es sicher in der Bedienung ist. . Die Nenndrehzahl des Zubehörs muss mindestens gleich der auf dem Elektrowerkzeug angegebenen maximalen Drehzahl sein. Zubehör, das schneller als seine Nenndrehzahl läuft, kann brechen und auseinander iegen. . Die Scheiben dürfen nur für die empfohlenen Anwendungen verwendet werden. Schneiden Sie zum Beispiel nicht mit der Seite der Trennscheibe. Trennscheiben sind für peripheres Schneiden bestimmt, wenn seitliche Kräfte auf diese Scheiben angewandt werden, kann dies dazu führen, dass die Scheiben zerbrechen. . Verwenden Sie stets unbeschädigte Scheibenansche mit der richtigen Größe für Ihre ausgewählte Scheibe. Die richtigen Scheibenansche stützen die Scheibe und reduzieren so das Risiko eines Bruchs. . Verwenden Sie keine abgenutzten, verstärkten Scheiben von größeren Elektrowerkzeugen. Trennscheiben, die für größere Elektrowerkzeuge bestimmt sind, sind nicht für die höhere Geschwindigkeit kleinerer Werkzeuge geeignet und können platzen. . Der äußere Durchmesser und die Dicke des Zubehörs müssen innerhalb der zulässigen Kapazität des Elektrowerkzeugs liegen. Zubehör falscher Größe kann nicht ausreichend gesichert oder gesteuert werden. . Die Größe der Dornbohrungen der Scheiben und Flansche muss exakt mit der des Dorns des Elektrowerkzeugs übereinstimmen. Scheiben und Flansche, deren Dornbohrungen nicht mit den Befestigungsteilen des Elektrowerkzeugs übereinstimmen, laufen mit einer Unwucht, vibrieren übermäßig und können zum Verlust der Kontrolle über das Werkzeug führen. . Verwenden Sie keine beschädigten Trennscheiben. Prüfen Sie die Scheiben vor jedem Gebrauch auf Splitter und Risse. Wenn das Elektrowerkzeug oder die Trennscheibe fallengelassen wurde, untersuchen Sie sie auf Schäden oder bauen Sie eine unbeschädigte Scheibe an. Nach dem Prüfen und Installieren der Trennscheibe, positionieren Sie sich und andere Personen von der Ebene der rotierenden Scheibe entfernt und lassen Sie das Elektrowerkzeug bei maximaler Leerlaufdrehzahl für eine Minute laufen. Beschädigte Scheiben würden in der Regel während dieser Testzeit auseinanderbrechen. . Personenschutzausrüstung tragen. Tragen Sie je nach Anwendung Gesichtsschutz, Schutzbrille mit45

Seitenschutz oder eine einfache Schutzbrille. Tragen Sie gegebenenfalls eine Staubschutzmaske, einen Gehörschutz, Handschuhe oder eine Arbeitsschürze, die kleinen Abriebteilchen oder Werkstückfragmenten standhalten kann. Der Augenschutz muss in der Lage sein, umheriegende Teile, die durch verschiedene Arbeiten erzeugt werden, aufzuhalten. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, Staubteilchen, die bei der Arbeit erzeugt werden, auszultern. Eine längere Exposition gegenüber Lärm hoher Intensität kann Hörschäden verursachen. . Andere Personen müssen sich in sicherer Entfernung vom Arbeitsbereich aufhalten. Jede Person, die in den Arbeitsbereich eintritt, muss Personenschutzausrüstung tragen. Fragmente des Werkstücks oder abgebrochene Zubehörteile können über die unmittelbare Umgebung des Arbeitsbereichs heraus herumiegen und Verletzungen verursachen. . Halten Sie die Maschine an den isolierten Griächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Maschinenteile unter Spannung setzen und zu einem elektrischen Schlag führen. . Positionieren Sie das Netzkabel weit entfernt von sich drehenden Zubehörteilen. Wenn Sie die Kontrolle verlieren, kann das Kabel zerschnitten werden oder sich verwickeln und Ihre Hand oder Ihren Arm in die sich drehende Scheibe ziehen. . Legen Sie das Werkzeug niemals ab, bis das Zubehör zum Stillstand gekommen ist. Die sich drehende Scheibe kann die Oberäche greifen und das Elektrowerkzeug außerhalb Ihrer Kontrolle ziehen. . Lassen Sie das Elektrowerkzeug niemals laufen, wenn Sie es neben sich tragen. Versehentlicher Kontakt Ihrer Kleidung mit dem sich drehenden Zubehör könnte dazu führen, dass das Werkzeug an Ihren Körper gezogen wird. . Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Der Lüfter des Motors zieht den Staub ins Innere des Gehäuses, und eine übermäßige Ablagerung von pulverisiertem Metall kann zu elektrische Gefahren führen. . Betreiben Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materialien entzünden. . Verwenden Sie kein Zubehör, das üssige Kühlmittel erfordert. Die Verwendung von Wasser oder anderen üssigen Kühlmitteln kann zu einem Stromschlag führen.

RÜCKSCHLAG UND ZUGEHÖRIGE WARNHINWEISE

Der Rückschlag ist eine plötzliche Reaktion des Werkzeugs, wenn sich eine Scheibe verklemmt oder verhakt. Das Verklemmen oder Hängenbleiben führt zu einem schnellen Abwürgen der sich drehenden Scheibe, was wiederum bewirkt, dass die unkontrollierte Energie des Werkzeugs in die entgegengesetzte Richtung der Drehrichtung der Scheibe in diesem Moment wirkt. Wenn zum Beispiel eine Trennscheibe sich verhakt oder vom Werkstück eingeklemmt wird, kann die Kante der Scheibe sich am Ort der Verklemmung in die Oberäche des Materials eingraben, wodurch die Scheibe herausgedrückt oder herausgeschleudert wird. Die Scheibe kann entweder zum Bediener hin oder von ihm weg springen – je nach Drehrichtung der Scheibe am Ort der Verklemmung. Trennscheiben können unter diesen Bedingungen auch brechen. Rückschlag ist das Ergebnis von Missbrauch und/oder falscher Bedienung oder falschen Einsatzbedingungen des Elektrowerkzeugs und kann mit entsprechenden Vorsichtsmaßnahmen, wie sie im Folgenden dargelegt sind, vermieden werden. . Halten Sie das Elektrowerkzeug stets richtig fest und positionieren Sie Ihren Körper und Ihren Arm in einer Weise, die es Ihnen ermöglicht, Rückschlagkräften zu widerstehen. Verwenden46

Sie stets den Zusatzhandgri, wenn vorhanden, um die maximale Kontrolle über Rückschlag- oder Drehmomentkräfte bei der Inbetriebnahme zu haben. Wenn die entsprechenden Vorsichtsmaßnahmen getroen werden, kann der Bediener die Drehmoment- oder Rückschlagkräfte kontrollieren. . Halten Sie niemals Ihre Hand in die Nähe der rotierenden Zubehörteile. Das Zubehörteil kann durch Rückschlag auf Ihre Hand treen. . Positionieren Sie Ihren Körper nicht auf gleicher Linie mit der sich drehenden Trennscheibe. Ein Rückschlag wird das Werkzeug in die entgegengesetzte Richtung der Drehrichtung der Scheibe am Punkt der Verklemmung katapultieren. . Gehen Sie besonders vorsichtig bei der Arbeit an Ecken, scharfen Kanten etc. vor. Vermeiden Sie, dass das Zubehörteil springt oder sich verklemmt. An Ecken, scharfen Kanten oder beim Springen des Zubehörteils besteht eher die Gefahr einer Verklemmung des sich drehenden Zubehörteils, was zu Verlust der Kontrolle oder Rückschlag führt. . Bringen Sie am Werkzeug keine Sägekette, kein Holzsägeblatt oder anderes gezahntes Sägeblatt oder eine segmentierte Diamantscheibe mit einem peripheren Spalt von über 10 mm an. Solche Blätter führen häuger zu Rückschlag und Verlust der Kontrolle. . Lassen Sie die Trennscheibe sich nicht „festfressen“ oder üben Sie übermäßigen Druck aus. Versuchen Sie nicht, einen übermäßig tiefen Schnitt durchzuführen. Eine Überbeanspruchung der Trennscheibe erhöht die Belastung und Anfälligkeit, sich zu verklemmen oder im Schnitt festzufressen, was zu einem Rückschlag oder Bruch der Scheibe führen kann. . Wenn die Trennscheibe sich verklemmt oder Sie einen Schnitt aus irgendeinem Grund unterbrechen müssen, schalten Sie das Elektrowerkzeug aus und halten Sie es regungslos fest, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Schnitt zu ziehen, während sie noch in Bewegung ist, da es ansonsten zu einem Rückschlag kommen kann. Untersuchen Sie die Ursache der Verklemmung der Trennscheibe und ergreifen Sie entsprechende Korrekturmaßnahmen. . Starten Sie den Schneidvorgang nicht wieder, wenn sich die Trennscheibe noch im Werkstück bendet. Lassen Sie die Trennscheibe zuerst außerhalb die volle Drehzahl erreichen, und führen Sie sie dann vorsichtig wieder in den Schnitt ein. Wenn das Werkzeug gestartet wird, während sich die Trennscheibe im Schnitt bendet, kann sie sich verklemmen oder herausgeschleudert werden, oder es kann zu einem Rückschlag kommen . Stützen Sie Platten oder übergroße Werkstücke ab, um die Gefahr des Verklemmens und eines Rückschlags zu minimieren. Große Werkstücke senken sich in der Regel unter ihrem eigenen Gewicht ab. Deshalb müssen sie von unten in der Nähe der Schnittlinie und in der Nähe der Kante des Werkstücks auf beiden Seiten des Schnitts abgestützt werden. . Seien Sie besonders vorsichtig, wenn Sie „Taschen“ in vorhandene Wände oder andere Bereiche, deren Rückseite Sie nicht einsehen können, schneiden. Die Trennscheibe kann beim Heraustreten an der Rückseite auf Gas- , Strom oder Wasserleitungen oder auf Gegenstände treen, die einen Rückschlag auslösen .

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Personal und mit Originalersatzteilen warten. Auf diese Weise wird die Sicherheit des Elektrowerkzeugs gewährleistet.47

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

1. Halten Sie Ihre Hände stets von Schnittbereich und Trennscheibe fern! Halten Sie mit Ihrer zweiten

Hand stets den Zusatzhandgriff. Wenn beide Hände die Fräse halten, können Sie nicht von der Scheibe geschnitten werden.

2. Greifen Sie nicht in den Arbeitsbereich.

3. Halten Sie die Maschine an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen

das Schneidwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Durch Kontakt mit einem stromführenden Kabel können Metallteile des Werkzeugs unter Strom gesetzt werden, und der Bediener kann einen elektrischen Schlag erleiden.

4. Verwenden Sie stets Trennscheiben mit der richtigen Größe und der richtigen Form von

Dornbohrungen. Trennscheiben, die nicht mit den Befestigungselementen der Fräse übereinstimmen, laufen außermittig, was zu Verlust der Kontrolle über das Werkzeug führt.

5. Verwenden Sie niemals beschädigte oder falsche Dornflansche und -schrauben. Die Dornflansche

und -schrauben wurden speziell für diese Fräse konzipiert, um höchste Leistung und Sicherheit beim Betrieb zu gewährleisten. In dieser Betriebsanleitung verwendete Symbole V...................Volt A...................Ampere Hz.................Hertz W..................Watt ~...................Wechselstrom

..................Leerlaufdrehzahl min

............Umdrehungen oder Zyklenzahl pro Minute ..... Schutzhelm tragen ….. Hände fernhalten – Quetschgefahr. GEFAHR! Halten Sie Ihre Hände von Schnittbereich und Trennscheibe fern. Rotierende Teile – Gefahr des Verfangens. Halten Sie Hände, lose Kleidung und lange Haare von beweglichen Teilen fern. Elektrowerkzeuge, Zubehör und Verpackung dürfen nicht mit dem Hausmüll entsorgt werden. ......Warnung vor allgemeiner Gefahr .….Schutzklasse II ......Diese Betriebsanleitung lesen .......Stets Augenschutz tragen ......Stets eine Atemschutzmaske tragen .......Stets Gehörschutz tragen48

6. Halten Sie die Fräse stets richtig fest und positionieren Sie Ihren Körper und Ihren Arm in einer

Weise, die es Ihnen ermöglicht, RÜCKSCHLAG-Kräften widerstehen. RÜCKSCHLAG-Kräfte können vom Bediener kontrolliert werden, wenn die entsprechenden Vorsichtsmaßnahmen getroffen werden.

7. Verwenden Sie keine stumpfe oder beschädigte Scheibe.

8. Verwenden Sie ausschließlich die empfohlenen Trennscheiben, die für die maximale Drehzahl der

Maschine oder höher geeignet sind und über die richtige Dornbohrung verfügen.

9. Ziehen Sie die Trennscheiben-Halteschraube und alle Klemmen vor dem Betrieb fest.

10. Überprüfen Sie die Innenflächen der Dornflansche sowie die Seiten der Trennscheibe nach

11. Prüfen Sie die Trennscheibe auf Risse und andere Beschädigungen, bevor die Maschine in Betrieb

genommen wird. Ersetzen Sie gerissene oder beschädigte Trennscheiben sofort. Führen Sie einen Testlauf ohne Last für mindestens 30 Sekunden durch, bevor Sie das Gerät benutzen.

12. Starten Sie das Werkzeug nie, wenn die Trennscheibe das Werkstück berührt.

13. Der Motor muss erst die volle Drehzahl erreichen, bevor Sie schneiden können.

14. Wichtig: Lassen Sie nach dem Schnitt den Schalter los, und warten Sie, bis die Scheibe komplett

stoppt, bevor Sie die Fräse absetzen.

15. Betreiben Sie das Werkzeug niemals in einem Bereich, in dem sich brennbare Feststoffe,

Flüssigkeiten oder Gase befinden. Funken vom Kommutator/von den Kohlebürsten könnten ein Feuer oder eine Explosion verursachen.

16. Dieses Werkzeug wurde für bestimmte Anwendungen konzipiert. Der Hersteller empfiehlt

dringend, dass dieses Werkzeug NICHT modifiziert und/oder für andere Anwendungen als die, für die es konzipiert wurde, verwendet wird. Wenn Sie Fragen in Bezug auf seine Anwendung haben, verwenden Sie das Werkzeug NICHT, bevor Sie dem Hersteller geschrieben haben und beraten worden sind.

17. Verwenden die Maschine nur zum Trockenschneiden in Stein, Beton oder Mauerwerk.

18. Verwenden Sie den mit dem Werkzeug gelieferten Zusatzhandgriff. Der Verlust der Kontrolle über die

Maschine kann zu Verletzungen führen.

19. Verwenden Sie eine Fehlerstrom-Schutzeinrichtung (PRCD) (nicht im Lieferumfang enthalten) als

Schutz vor Überspannungen.

20. Halten Sie das Netzkabel vom Arbeitsbereich der Maschine fern. Führen Sie das Kabel stets hinter

21. Schalten Sie die Maschine sofort aus, wenn ungewöhnliche Vibrationen oder andere Störungen

auftreten. Inspizieren Sie die Maschine, um die Ursache zu finden.

22. Verwenden und lagern Sie nur die vom Hersteller empfohlenen Diamanttrennscheiben.

23. Beachten Sie die Abmessungen der Trennscheiben. Die Mittelbohrung muss exakt und ohne Spiel

auf den Dorn passen. Wenn dies nicht der Fall ist, verwenden Sie die erforderlichen Reduzierstücke oder Adapter (mit der Trennscheibe geliefert), um einen korrekten Sitz zu gewährleisten.

24. Achten Sie darauf, versteckte Strom, Gas- und Wasserleitungen zu vermeiden. Überprüfen Sie Ihren

Arbeitsbereich z. B. mit einem Metalldetektor vor Beginn der Arbeiten.

25. Der Staub, der bei der Arbeit mit diesem Werkzeug entsteht, kann gesundheitsschädlich sein.

Verwenden Sie ein Staubabsaugsystem, tragen Sie eine geeignete Staubschutzmaske und entfernen Sie abgelagerten Staub mit einem Staubsauger.49

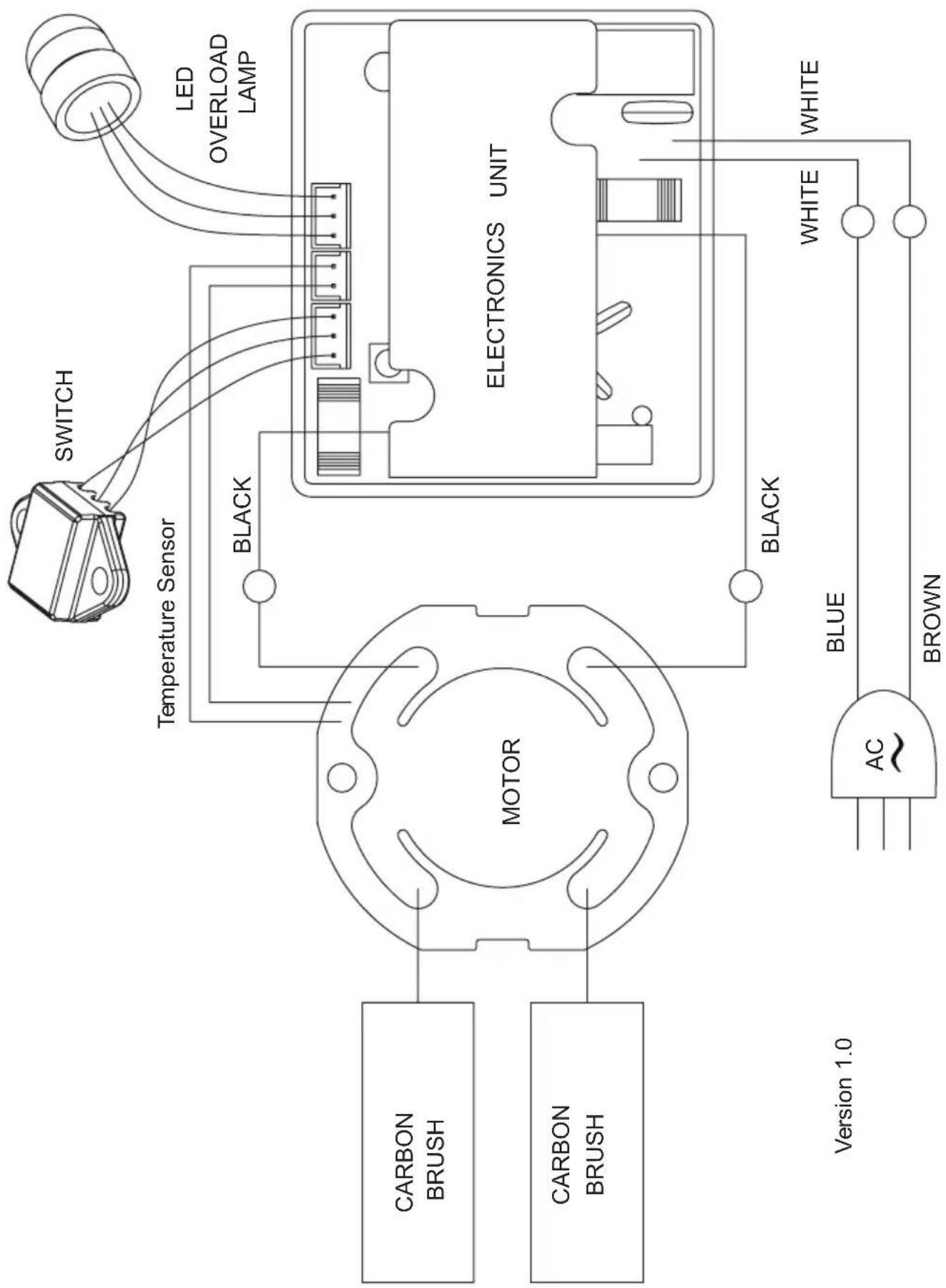

ELEKTROANSCHLUSS Die Netzspannung muss mit der Spannungsangabe auf dem Typenschild des Werkzeugs übereinstimmen. Das Werkzeug darf unter keinen Umständen verwendet werden, wenn das Netzkabel beschädigt ist. Ein beschädigtes Kabel muss sofort durch ein autorisiertes Service Center ersetzt werden. Versuchen Sie nicht, das beschädigte Kabel selbst zu reparieren. Die Verwendung von beschädigten Kabeln kann zu einem elektrischen Schlag führen.k. EINLEITUNG Diese Fräse ist ausschließlich zum Fräsen von Nuten in Mauern (parallele Doppelschnitte in Beton, Mauerwerk und Stein) zum Verlegen von Wasser-, Strom- oder Gasleitungen konzipiert. Die Maschine ist für die Verwendung eines Paares paralleler Diamanttrennscheiben (nicht im Lieferumfang enthalten) konzipiert. Diese Maschine sollte nicht zum Schneiden von anderen Materialien eingesetzt werden. Diese Maschine darf nicht umgebaut oder modifiziert werden wie z. B. für eine andere Form der Nutzung als in dieser Betriebsanleitung angegeben. Der Nutzer haftet für Schäden und Unfälle durch unsachgemäße Verwendung. AUSPACKEN Nehmen Sie das Werkzeug und alle losen Teile vorsichtig aus der Verpackung. Bewahren Sie alles Verpackungsmaterial auf, bis Sie die Maschine überprüft und ihre Funktion zu Ihrer Zufriedenheit getestet haben. HINWEIS: Vor dem Betrieb müssen geeignete Trockenschnitt-Diamanttrennscheiben (nicht im Lieferumfang) an die Maschine montiert werden. KARTONINHALT

2. Distanzstückset: 15 mm, 10 mm, 6 mm

MONTAGE DER DIAMANTTRENNSCHEIBEN UND EINSTELLEN DER NUTBREITE

ANBAU DER TRENNSCHEIBEN

HINWEIS: Wenn die werkzeuglose Dornschraube nicht gelöst werden kann, weil sich der Dorn zusammen mit der Schraube dreht (freilaufend), halten Sie den Rand der werkzeuglosen Dornschraube beim Lösen fest. Dadurch kann sie gelöst werden.

1. Trennen Sie das Gerät von der Stromversorgung und drücken Sie den Anschlagstift, um die Basis zu

entriegeln und nach unten zur Seite zu schwenken.

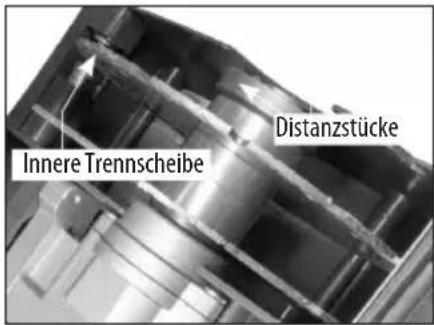

2. Platzieren Sie die innere Trennscheibe direkt auf dem Dorn und stellen Sie sicher, dass der

Drehrichtungspfeil auf der Scheibe und der Pfeil auf der Maschine in die gleiche Richtung zeigen.

3. Setzen Sie so viele Distanzstücke wie erforderlich ein, um die gewünschte Nutbreite zu erreichen. Sie50

haben die Größen 15, 10 und 6 mm.

4. Bringen Sie die äußere Trennscheibe an.

5. Platzieren Sie die übrigen Distanzstücke Sets für Scheiben auf der

äußeren Trennscheibe (so dass der Dorn festgezogen werden kann).

6. Bringen Sie die werkzeuglose Dornschraube in Position.

7. Klappen Sie die Lasche an der Dornschraube nach oben und

schrauben Sie diese fest. Beim Festdrehen der Dornschraube kann es hilfreich sein, Handschuhe zu tragen und die Trennscheibe festzuhalten, damit sich diese nicht bewegt. Klappen Sie nach dem Festdrehen der Dornschraube die Lasche wieder nach unten.

8. Stellen Sie beim Schließen der Basis sicher, dass die Feder richtig

in ihrer Buchse positioniert ist, und drücken Sie dann den Anschlagstift, um die Basis zu schließen. HINWEIS: Verwenden Sie nur Trennscheiben mit einer passenden Dornbohrung und die für die maximale Nenndrehzahl der Maschine oder höher ausgelegt sind.

ABBAU DER TRENNSCHEIBE

Der Abbau erfolgt in umgekehrter Reihenfolge des Anbaus.

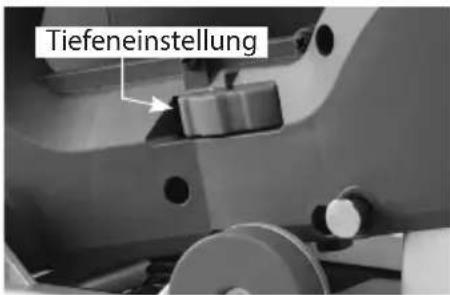

EINSTELLUNG DER SCHNITTTIEFE

Drehen Sie das Rad zur Tiefeneinstellung bis zur gewünschten Tiefe. Beachten Sie, dass die tatsächliche Schnitttiefe leicht geringer sein wird, da die Diamanttrennscheiben verschleißen. ACHTUNG: Für tiefe Einschnitte in harte Materialien wird empfohlen, bereits vor der Durchführung des endgültigen Schnitts in voller Tiefe, ca. 20 mm vorzuschneiden. Dies ist schneller, effizienter und weniger belastend für den Motor. STAUBABSAUGUNG Es befindet sich ein Staubsaugeranschluss an der Trennscheibenabdeckung. Machen Sie immer davon Gebrauch. Schließen Sie einfach den Staubsaugerschlauch an den Anschluss an. Tiefeneinstellung Distanzstücke Innere Trennscheibe Absaugsc hlauchans chluss

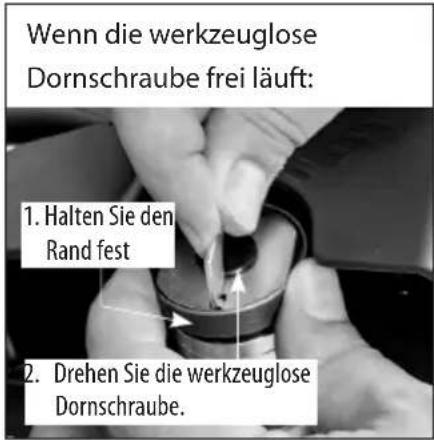

2. Drehen Sie die werkzeuglose

Dornschraube. Wenn die werkzeuglose Dornschraube frei läuft:51

STARTEN UND STOPPEN DES WERKZEUGS

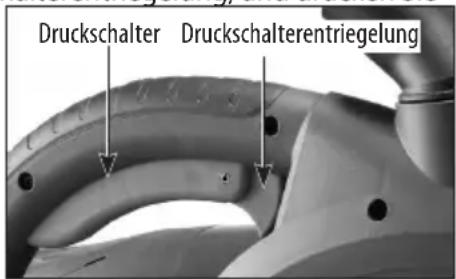

Einschalten: Diese Maschine hat eine Schalterarretierung. Drücken Sie erst die Druckschalterentriegelung, und drücken Sie dann den Druckschalter zum Einschalten. Aus Sicherheitsgründen kann der Schalter nicht in der Stellung „Ein“ arretiert werden. Ausschalten: Lassen Sie den Druckschalter los, um die Maschine zu stoppen. Nachdem die Maschine ausgeschaltet wurde, wird die Scheibe sich noch einige Zeit zu drehen. Achten Sie darauf, dass keine Teile ihres Körpers in Kontakt mit der Scheibe kommen, während sie sich noch dreht!

ÜBERLASTWARNUNG, ÜBERLAST- UND ÜBERHITZUNGSSCHUTZ

Überlast-Warnleuchte: Wenn das Gerät an die Stromversorgung angeschlossen ist, leuchtet die LED-Leuchte grün. Wenn der Motor seine maximale Belastung erreicht, blinkt die Leuchte rot. Wenn der Motor überlastet oder überhitzt ist, leuchtet die Leuchte dauerhaft rot. Überlast-Warnfunktion: Wenn maximale Last überschritten wird, wird die Warnfunktion aktiviert, wodurch der Motor zu pulsieren beginnt. Wenn dies der Fall ist, sollte der Bediener die Kraft auf das Werkzeug verringern, und es schaltet wieder in die normale Betriebsfunktion zurück. Wenn die Last nicht verringert wird, wird der Motor abgeschaltet und die Warnleuchte leuchtet durchgehend rot. In diesem Fall muss der Motor neu gestartet werden, indem der Schalter zunächst AUS und danach wieder EIN gestellt wird. Überhitzungsschutz: Wenn die Temperatur des Motors zu hoch wird, schaltet der Überhitzungsschutz den Motor ab und die Überlast-Warnleuchte leuchtet dauerhaft rot. In diesem Fall muss der Motor neu gestartet werden, indem der Schalter zunächst AUS und danach wieder EIN gestellt wird. Sollte dies vorkommen, versuchen Sie nicht, den Motor sofort nach dem Neustart zu belasten. Lassen Sie die Maschine immer ohne Last für einige Minuten laufen, bis sie wieder die normale Betriebstemperatur erreicht hat, bevor Sie mit der Arbeit fortfahren. ACHTUNG: Der Motor wird beschädigt, wenn er wiederholt überlastet oder überhitzt wird. Lassen Sie stets den Motor ohne Last für einige Minuten laufen, nachdem er wegen Überhitzung oder Überlastung abgeschaltet wurde.

DIE VERWENDUNG DES WERKZEUGS

Diese leistungsstarke Fräse erfordert eine Zweihandbedienung für maximale Sicherheit und Kontrolle. Halten Sie die Fräse MIT BEIDEN HÄNDEN gut fest, um zu verhindern, die Kontrolle zu verlieren, was Verletzungen Druckschalter Druckschalterentriegelung Überlast-Warnleuchte52

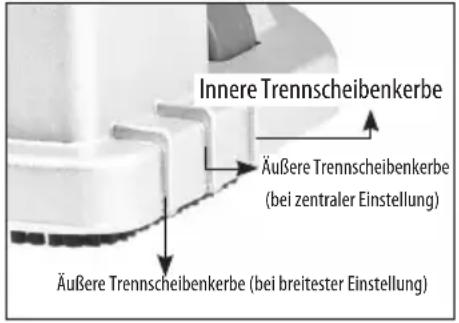

verursachen könnte. SICHTKERBEN Die Sichtkerben an der Vorderseite der Maschine zeigen dem Bediener die Schnittlinie an. Die innerste Kerbe zeigt die Linie der inneren Trennscheibe an. Benutzen Sie die innere Kerbe als Bezugspunkt, da sie sich nicht mit unterschiedlichen Nutbreiten ändert. Die äußerste Kerbe zeigt die Linie der äußeren Trennscheibe bei breitester Einstellung an. Die zentrale Kerbe zeigt die äußere Linie einer mittelgroßen Nutbreite an (unter Verwendung des 15-mm-Distanzstücks). BEDIENUNG

1. Stellen Sie die gewünschte Nutbreite ein.

2. Stellen Sie die Schnitttiefe ein.

3. Markieren Sie die beabsichtigte Schnittlinie.

4. Bringen Sie die Maschine über dem Werkstück in Position.

5. Während Sie die Maschine immer noch hochhalten und die Trennscheiben noch nicht in Kontakt mit dem

Werkstück sind, drücken Sie den Druckschalter und lassen Sie die Maschine ihre volle Drehzahl erreichen.

6. Halten Sie das Werkzeug mit beiden Händen fest und senken Sie die Trennscheiben langsam in den

Schnitt, bis der Anschlag erreicht wird. Beginnen Sie oben an der Wand und ziehen Sie die Maschine nach unten. Achten Sie darauf, dass die Basis fest auf dem Werkstück bleibt. ACHTUNG: Achten Sie darauf, dass Sie nicht keine gekrümmte Linie schneiden. Dies würde dazu führen, dass die Diamanttrennscheiben splittern, was zu einer erhebliche Gefahr führen würde.

7. Wenn der Schnitt beendet ist, heben Sie die Maschine bis zu ihrer oberen Endstellung und warten Sie, bis

die Scheibe zu einem vollständigen Stopp gekommen ist, bevor Sie die Maschine absetzen. Forcieren Sie den Schnitt nicht. Lassen Sie die Fräse mit der Geschwindigkeit arbeiten, die die Art des Schnitts und des Werkstücks erfordert.

SCHÄRFEN STUMPFER DIAMANTTRENNSCHEIBEN

Wenn es beim Schneiden viele Funken zu sehen sind, ist das ein Zeichen dafür, dass die Trennscheibe stumpf wird. Führen Sie für eine bessere Freisetzung der Diamanten (schärfen) mehrere Schnitte in einem speziellen Schleifstein für Diamanttrennscheiben oder alternativ in Kalksandstein aus. WARTUNG Blasen Sie alle 50 Betriebsstunden Druckluft durch den Motor, während er im Leerlauf läuft, um ihn von angesammeltem Staub zu reinigen. (Wenn Sie unter besonders staubigen Bedingungen arbeiten, führen Sie Innere Trennscheibenkerbe Äußere Trennscheibenkerbe (bei zentraler Einstellung) Äußere Trennscheibenkerbe (bei breitester Einstellung)53

DIE REINIGUNG DES WERKZEUGS

Alle Kunststoffteile sollten mit einem weichen, feuchten Tuch gereinigt werden. Verwenden Sie NIEMALS Lösungsmittel zur Reinigung der Kunststoffteile. Sie könnten das Material auflösen oder auf andere Weise beschädigen. Tragen Sie bei der Arbeit mit Druckluft eine Schutzbrille.

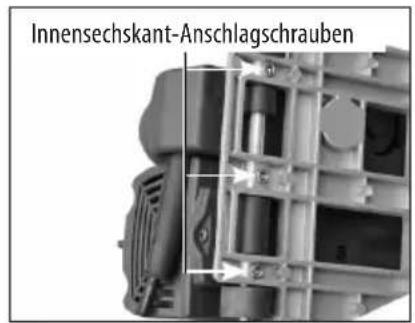

Die Kohlebürsten sind normale Verschleißteile und müssen ersetzt werden, wenn sie verschlissen sind. Ersetzen Sie die Bürsten, wenn sie bis zu 6 mm oder weiter abgenutzt sind. Zum Ersetzen: Trennen Sie die Maschine von der Stromversorgung und drücken Sie den Anschlagstift, um die Basisstation zu öffnen. Lösen Sie dann die Schraube, um die Kohlebürstenabdeckungen abzunehmen. Um das Austauschen der unteren Bürste zu erleichtern, können Sie die 3 Schrauben lösen, um die Basis vorübergehend zu entfernen. Ziehen Sie die Kohlebürstenfedern zurück, um die Spannung zu nehmen. Drehen Sie die Schraube heraus, die den Kohlebürsten-Anschlussdraht hält. Ziehen Sie dann die Bürste ab. Wiederholen Sie dies an der anderen Seite. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor. HINWEIS: Wenn Sie die gleichen Bürsten wieder einbauen, stellen Sie zunächst sicher, dass die Bürsten an derselben Stelle wieder eingebaut werden. Ansonsten kommt es zu einer Einlaufzeit, die die Motorleistung reduziert und den Bürstenverschleiß erhöht. Wenn der Austausch des Netzkabels erforderlich ist, hat dies durch den Hersteller oder dessen Vertreter zu erfolgen, um ein Sicherheitsrisiko zu vermeiden. WARNUNG: Alle Reparaturen müssen von einem autorisierten Service-Center ausgeführt werden. Inkorrekt durchgeführte Reparaturen können zu Verletzungen oder zum Tod führen. Innensechskant-Anschlagschrauben 1/4"(6mm) Kohlebürste54

Geräusch-/Vibrationsinformationen Gemessen entsprechend EN 60745-1 Modell-Nr.: SL-1255 Geräuschpegel: Schalldruckpegel(L

): 95.5 db(A) Schallleistungspegel(L

Der Vibrationsemissionswert wurde in Übereinstimmung mit einem standardisierten Test gemäß EN 60745 gemessen. Er kann dazu verwendet werden, ein Werkzeug mit einem anderen zu vergleichen, sowie zur vorläugen Beurteilung der Exposition gegenüber Vibrationen, wenn das Werkzeug für die genannten Anwendungen verwendet wird. - Die Verwendung des Werkzeugs für andere Anwendungen, oder mit anderem oder schlecht gewartetem Zubehör kann die Belastung erheblich erhöhen. - Zeiten, in denen das Werkzeug abgeschaltet ist oder im Leerlauf läuft, können die Belastung erheblich verringern. Schützen Sie sich gegen die Belastung durch Vibrationen, indem Sie das Werkzeug und das Zubehör korrekt warten, Ihre Hände warm halten und Ihre Arbeitsmuster organisieren. CE-Konformitätserklärung

• Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745-1: 2009 + A11: 2010 & EN 60745-2-22: 2011 + A11: 2013, EN 61000, EN 55014 in Übereinstimmung mit den Verordnungen 2014/30/EU, 2006/42/EC, 2011/65/EU
