BRUGSANVISNING SL1255 CARAT

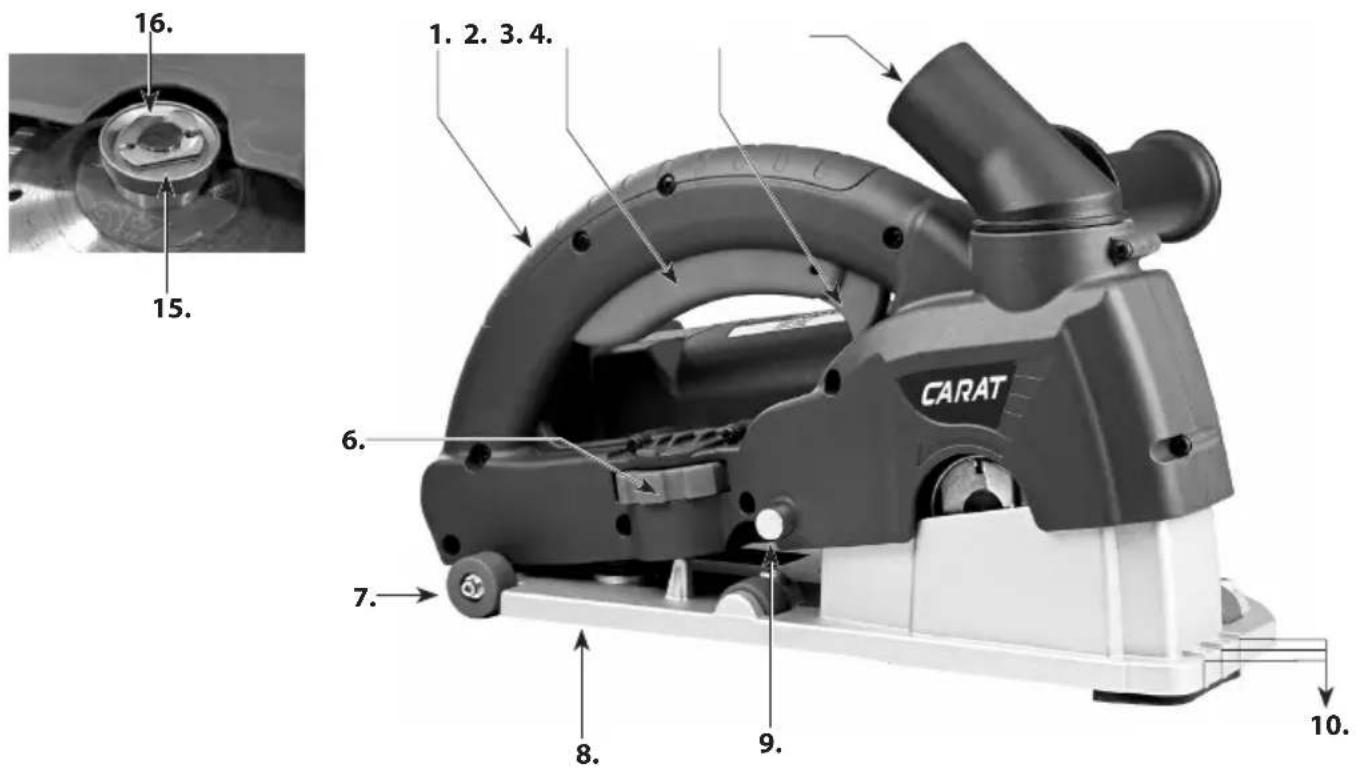

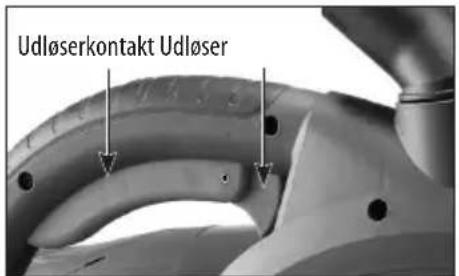

3. Frigivelse af udløser

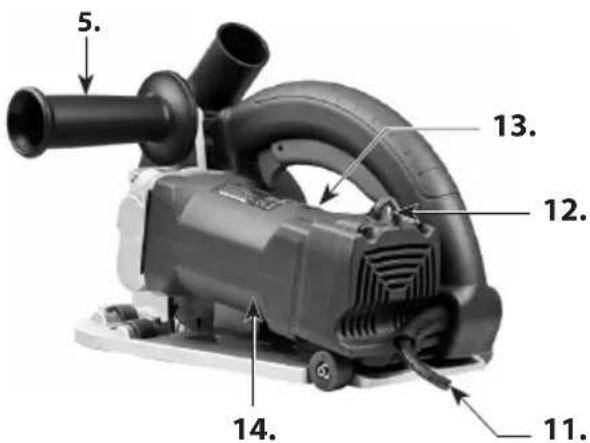

11. Strømforsyningskabel

15. Værktøjsfri dornskrue

GENERELLE SIKKERHEDSINSTRUKTIONER ADVARSEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Udtrykket "elværktøj" i advarslerne henviser til dit strømforsyningsværktøj (ledningsforbundet) eller batteridrevet (trådløst) elværktøj.

1) SIKKERHED FOR ARBEJDSOMRÅDE

a. Hold arbejdsområdet rent og velbelyst. Rodede eller mørke områder inviterer til ulykker. b. Brug ikke elværktøj i eksplosiv atmosfære, som f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe. c. Hold børn og tilskuere væk, mens du bruger et elværktøj. Distraktioner kan få dig til at miste kontrollen.

2) ELEKTRISK SIKKERHED

a. Elværktøjets stik skal passe til stikkontakten. Du må aldrig ændre stikket på nogen måde. Brug ikke adapterstik med elværktøjer med jordforbindelse. Uændrede stik og matchende stikkontakter reducerer risikoen for elektrisk stød. b. Undgå kropskontakt med jordede eller grundede overflader som rør, radiatorer, områder og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordet. c. Udsæt ikke elværktøjer til regn eller våde forhold. Vand, der trænger ind i elværktøjet, øger risikoen for elektrisk stød. d. Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller tage stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadiget eller sammenviklet ledning øger risikoen for elektrisk stød. e. Hvis du anvender et elværktøj udendørs, skal du anvende en forlængerledning, der er egnet til udendørs anvendelse. Brug af en speciel ledning til udendørs brug reducerer risikoen for elektrisk stød. f. Hvis det ikke kan undgås at anvende et elværktøj i fugtige omgivelser, skal du anvende en jordlækageafbryder. Brug af en jordlækageafbryder reducerer risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a. Vær opmærksom, kontroller, hvad du foretager dig, og brug sund fornuft, når du anvender et elværktøj. Brug ikke et elværktøj, mens du er træt eller under påvirkning af stoffer, alkohol eller medicin. Et øjeblik med uopmærksomhed, mens du bruger elværktøj, kan medføre alvorlig personskade. b. Brug personlige værnemidler. Bær altid øjenbeskyttelse. Beskyttelsesudstyr som støvmaske,57

skridsikre beskyttelsessko, hård hat eller høreværn, der anvendes under passende forhold, reducerer personskader. c. Forhindr utilsigtet start. Sørg for, at kontakten er i slukket position, før du tilslutter strømkilden og/eller batteripakken, afhenter eller transporterer værktøjet. Bæring af elværktøjer med fingeren på kontakten eller energibesparende elværktøjer, der er tændte, inviterer til ulykker. d. Fjern enhver justeringstast eller nøgle, inden du tænder for elværktøjet. En nøgle eller en efterladt nøgle fastgjort til en roterende del af elværktøjet kan medføre personskade. e. Ræk ikke for langt. Stå fast på grunden og hold altid balance. Dette muliggør bedre styring af elværktøjet i uventede situationer. f. Klæd dig korrekt. Bær ikke løstsiddende tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan fanges i bevægelige dele. g. Hvis der er udstyr til tilslutning af støvudsugnings- og opsamlingsanlæg, skal du sørge for, at de er tilsluttet og korrekt brugt. Brug af støvopsamling kan reducere støvrelaterede farer.

4) BRUG OG PLEJE AF ELVÆRKTØJ

a. Forcer ikke elværktøjet. Brug det korrekte elværktøj til formålet. Det rigtige elværktøj gør jobbet bedre og sikrere med den hastighed, som den blev designet til. b. Brug ikke elværktøjet, hvis tændings- og slukkontakten ikke virker. Ethvert elværktøj, som ikke kan styres med kontakten, er farligt og skal repareres. c. Tag stikket ud af strømkilden og/eller batteripakken fra elværktøjet, inden du foretager justeringer, skifter tilbehør eller opbevarer elværktøjer. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at starte elværktøjet ved et uheld. d. Opbevar elværktøjet utilgængeligt for børn og lad ikke personer, der ikke har kendskab til elværktøjet eller disse instruktioner, betjene elværktøjet. Elværktøj er farligt i hænderne på uerfarne brugere. e. Vedligehold elværktøjer. Kontroller, om bevægelige dele er skæve eller binder, om der er ødelagte dele eller andre omstændigheder, der kan påvirke anvendelsen af el-værktøjet. Hvis værktøjet er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdte elværktøjer. f. Hold skæreværktøjer skarpe og rene. Korrekt vedligeholdte skæreværktøjer med skarpe skærekanter er mindre tilbøjelige til at binde og er lettere at styre. g. Brug elværktøjet, tilbehør og værktøjsbit mv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsvilkårene og det arbejde, der skal udføres. Brug af elværktøjet til andre operationer end de tilsigtede kan resultere i en farlig situation.

AFSKÆRINGSMASKINE SIKKERHEDSADVARSLER

. Beskyttelsesskærmen, der kommer med værktøjet, skal være sikkert fastgjort til elværktøjet og placeret for maksimal sikkerhed, så den mindste mængde skive er blottet for operatøren. Placér dig selv og omkringstående væk fra den roterende skives område. Beskyttelsesskærmen hjælper58

med at beskytte operatøren mod ødelagte skivefragmenter og utilsigtet kontakt med skiven. . Brug kun diamant skæreskiver til dit elværktøj. Bare fordi et udstyr kan tilsluttes dit elværktøj, garanterer det ikke sikker drift. . Udstyrets nominelle hastighed skal mindst svare til den maksimale hastighed, der er angivet på elværktøjet. Udstyr, der kører hurtigere end dets nominelle hastighed, kan gå i stykker og gå fra hinanden. . Skiver må kun bruges til anbefalede anvendelser. For eksempel: Slib ikke med siden af skæreskiven. Slibende skæreskiver er beregnet til perifer slibning, og hvis sidekræfter påføres disse skiver kan det få dem til at splintre. . Brug altid ubeskadigede skiveflanger, der har korrekt diameter for din valgte skive. Korrekte skiveflanger støtter skiven og reducerer dermed risikoen for brud på skiven. . Den udvendige diameter og tykkelsen af dit udstyr skal være inden for kapacitetsrækkevidden af dit elværktøj. Udstyr med forkert størrelse kan ikke afskærmes eller kontrolleres tilstrækkeligt. . Akselstørrelsen af skiver og flanger skal passe korrekt til spindlen på elværktøjet. Skiver og flanger med akselhuller, der ikke matcher monteringsværktøjet på elværktøjet, vil køre ud af balance, vibrere for meget og kan forårsage tab af kontrol. . Brug ikke beskadigede skiver. Før hver brug, skal skiverne inspiceres for revner og hakker. Hvis elværktøj eller skive tabes, skal du kontrollere om der er skader eller installere en ubeskadiget skive. Efter inspektion og montering af skiven skal du placere dig selv og omkringstående væk fra den roterende skives område og køre elværktøjet ved maksimal lasthastighed i et minut. Beskadigede skiver vil normalt gå i stykker i løbet af denne test. . Bær beskyttelsesudstyr. Afhængigt af anvendelsen skal du bruge ansigtsskærm, beskyttelsesbriller eller sikkerhedsbriller. Brug om nødvendigt støvmaske, høreværn, handsker og skæreforklæde, der kan standse små slibe- og materialefragmenter. Øjenbeskyttelsen skal være i stand til at stoppe flyvende stumper, der opstår af forskelligt arbejde. Støvmasken eller åndedrætsværnet skal være i stand til at filtrere partikler, der opstår under arbejdet. Langvarig udsættelse for høj intensiv støj kan forårsage høretab. . Hold omkringstående på sikker afstand fra arbejdsområdet. Enhver, der kommer ind på arbejdsområdet, skal bære beskyttelsesudstyr. Fragmenter af emnet eller af ødelagt skive kan flyve væk og forårsage skade uden for det umiddelbare arbejdsområde. . Hold kun elværktøjet i de isolerede gribeflader, når der udføres arbejde, hvor skæreudstyret kan komme i kontakt med skjulte ledninger eller dets egen ledning. Skæreudstyr, der kommer i kontakt med en "strømførende" ledning, kan gøre metaldele af elværktøjet "strømførende" og kan give operatøren et elektrisk stød. . Placér ledningen væk fra roterende udstyr. Hvis du mister kontrollen, kan ledningen blive skåret eller viklet, og din hånd eller arm kan trækkes ind i den roterende skive. . Læg aldrig elværktøjet fra dig, før udstyret er stoppet helt. Den roterende skive kan gribe fat i overfladen og trække i elværktøjet, så du mister kontrollen. . Lad ikke elværktøjet køre, mens du bærer det ved din side. Utilsigtet kontakt med det roterende udstyr kan tage fat i dit tøj og trække udstyret ind mod din krop. . Rengør elværktøjets luftventiler regelmæssigt. Motorens ventilator trækker støvet inde i huset, og overdreven ophobning af pulveriseret metal kan forårsage elektriske farer. . Brug ikke elværktøjet i nærheden af brandfarlige materialer. Gnister kan antænde disse materialer. . Brug ikke tilbehør, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan resultere i elektrisk stød eller chok.59

Tilbageslag er en pludselig reaktion på et fastklemt eller fastsiddende roterende skive. Fastklemning eller fastsidning forårsager hurtig standsning af den roterende skive, som igen får det ukontrollerede elværktøj til at blive tvunget i modsat retning af skivens rotation på bindingspunktet. For eksempel, hvis en slibeskive fastholdes eller klemmes af emnet, kan kanten af skiven, der kommer ind i knivpunktet, grave ind i overfladen af materialet, hvilket får skiven til at kravle ud eller slå ud. Skiven kan enten springe mod eller væk fra operatøren afhængigt af retningen af skivens bevægelse ved klemningspunktet. Slibeskiver kan også gå i stykker under disse forhold. Tilbageslag er et resultat af misbrug af elværktøj og/eller forkerte betjeningsprocedurer eller -betingelser og kan undgås ved at tage de nødvendige forholdsregler som angivet nedenfor. . Vedligehold et fast greb på elværktøjet og placér din krop og arm for at modstå tilbageslagskræfter. Brug altid hjælpehåndtaget, hvis til stede, for maksimal kontrol over tilbageslag eller drejningsmomentreaktion under opstart. Operatøren kan styre drejningsmomentreaktioner eller tilbageslagskræfter, hvis der træffes passende forholdsregler. . Placér aldrig din hånd i nærheden af det roterende udstyr. Udstyr kan slå tilbage over din hånd. . Placér ikke din krop på linje med den roterende skive. Tilbageslag vil drive værktøjet i retning modsat skivens bevægelse ved blokeringsstedet. . Brug særlig omhu, når du arbejder med hjørner, skarpe kanter osv. Undgå at ”hoppe” eller at fastklemme udstyret. Hjørner, skarpe kanter eller ”hop” har en tendens til at fastklemme det roterende udstyr og forårsage tab af kontrol eller tilbageslag. . Montér ikke en savkæde, træskæreklinge, segmenteret diamanthjul med et perifert hul på mere end 10 mm eller tandet savklinge. Sådanne klinger skaber hyppige tilbageslag og tab af kontrol. . Undlad at "blokere" skiven eller anvende overdrevet tryk. Forsøg ikke at lave et overdrevent dybt snit. Overbelastning af skiven øger belastningen og følsomheden for at få skiven til at vride eller sidde fast under udskæringen og øge muligheden for tilbageslag eller skivebrud. . Når skiven sidder fast eller ved afbrydelse af et snit af en eller anden grund, skal du slukke for værktøjet og holde redskabet ubevægeligt, indtil skiven er stoppet helt. Forsøg aldrig at fjerne skiven fra snittet, mens skiven er i bevægelse, ellers kan der ske tilbageslag. Undersøg og lav afhjælpende foranstaltninger for at fjerne årsagen til fastsidningen af skiven. . Genstart ikke skæreoperationen i emnet. Lad skiven nå fuld hastighed og genindfør forsigtigt igen. Skiven kan sætte sig fast, gå op eller give tilbageslag, hvis elværktøjet genstartes i emnet. . Understøt paneler eller ethvert overdimensioneret emne for at minimere risikoen for at klemme skiven og tilbageslag. Store emner har tendens til at bøje under deres egen vægt. Understøttelse skal placeres under emnet nær snitlinjen og nær kanten af emnet på begge sider af skiven. . Vær ekstra forsigtig, når du laver en "lomme-snit" i eksisterende vægge eller andre blinde områder. Den fremspringende skive kan skære i gas- eller vandrør, elektriske ledninger eller genstande, der kan forårsage tilbageslag.

Få dit elværktøj serviceret af en autoriseret reparatør, der kun bruger identiske reservedele. Dette sikrer, at elværktøjets sikkerhed opretholdes.60

......bær altid sikkerhedsgodkendt hjelm ......Hold hænderne væk - klemningsfare. FARE! Hold hænderne væk fra skæreområdet og klingen. roterende dele - fare for sammenfiltring. Hold hænder, løst tøj og langt hår væk fra bevægelige dele smid ikke elværktøj, udstyr og emballage ud sammen med almindeligt affald ......advarsel om generel fare ….klasse II værktøj ......læs disse instruktioner ......bær altid beskyttelsesbriller ......bær altid en støvmaske. ......bær altid høreværn SPECIFIKKE SIKKERHEDSREGLER

1. Hold altid hænderne væk fra skæreområdet og klingen! Hold din anden hånd på det ekstra

håndtag. Hvis begge hænder holder saven, kan de ikke blive skåret af klingen.

2. Ræk ikke ud under arbejdet.

3. Hold værktøjet i de isolerede gribeader, når der udføres arbejde, hvor skæreværktøjet kan

komme i kontakt med skjulte ledninger eller dets egen ledning. Kontakt med en "strømførende" ledning gør eksponerede metaldele af værktøjet "strømførende" og kan give operatøren stød.

4. Brug altid klinger med den korrekt størrelse og form pådornhuller. Klinger, der ikke matcher savens

monteringshardware, kører excentrisk og vil forårsage kontroltab.

5. Brug aldrig beskadigede eller forkerte dornanger eller bolte. Dornanger og bolte er specielt

designet til din sav for at opnå den bedste ydeevne og driftssikkerhed.

6. Vedligehold et fast greb på saven og placér din krop og arm på en måde, der giver dig mulighed for

at modstå TILBAGESLAGSKRÆFTER. TILBAGESLAGSKRÆFTER kan kontrolleres af operatøren, hvis der træes passende forholdsregler.

7. Brug ikke en sløv eller beskadiget klinge.

8. Brug kun anbefalede klinger, der er klassiceret med maskinens maksimale nominelle

omdrejningstal eller højere med korrekt dornhul.

9. Stram bolten til klingeholderen og alle klemmer inden brug.

10. Kontrollér de indre ader på dornangerne samt siderne på klingen, at der ingen fremmedlegemer

...........omdrejninger eller frem- og tilbagegående bevægelse pr minut61

beskadigede klinger. Udfør en testkørsel uden belastning i mindst 30 sekunder inden brug.

12. Start aldrig værktøjet med emnet mod klingen.

13. Lad motoren nå fuld hastighed inden skæring.

14. Vigtig: Slip, efter afskæringen, afbryderen og vent på, at friløbsklingen helt stopper, før du lægger

15. Brug aldrig værktøjet i et område med brændbare faste stoer, væsker eller gasser. Gnister fra

kommutatoren/kulbørsterne kan forårsage brand eller eksplosion.

16. Der er visse applikationer, som dette værktøj er designet til. Producenten anbefaler kraftigt, at

dette værktøj IKKE ændres og/eller bruges til andre applikationer end det, det er designet til. Hvis du har spørgsmål vedrørende anvendelsen, skal du IKKE bruge værktøjet, før du har skrevet til producenten og er blevet rådgivet.

17. Brug kun maskinen til tørskæring i sten, beton eller murværk.

18. Brug de ekstra håndtag, der følger med værktøjet. Kontroltab kan forårsage personskade.

19. Brug en jordstrømsenhed (PRCD) (medfølger ikke) for at beskytte mod strømstød.

20. Hold strømforsyningsledningen fri af maskinens arbejdsområde. Før altid kablet væk bag dig.

21. Sluk straks for maskinen, hvis usædvanlige vibrationer eller andre funktionsfejl opstår. Kontrollér

maskinen for at nde ud af årsagen.

22. Brug og opbevar kun diamantklinger i henhold til producentens anvisninger.

23. Vær opmærksom på klingens dimensioner. Centerboringens diameter skal gå i indgreb med dornen

uden spillerum. Hvis ikke, brug de nødvendige reduktionsstykker eller adaptere (leveres med klingen) for at sikre en korrekt pasform.

24. Vær opmærksom på og undgå skjulte elektriske ledninger, gas- og vandrør. Kontrollér dit

arbejdsområde, f.eks. med en metaldetektor, før arbejdet påbegyndes.

25. Støvet, der opstår, når du arbejder med dette værktøj, kan være sundhedsskadeligt. Brug et

støvabsorptionssystem, brug en passende støvbeskyttelsesmaske og ern deponeret støv med en støvsuger. ELEKTRISK TILSLUTNING Strømspændingen skal svare til den spænding, der er angivet på værktøjets navneskilt. Værktøjet skal under ingen omstændigheder bruges, når strømforsyningskablet er beskadiget. Et beskadiget kabel skal straks udskiftes af et autoriseret kundeservicecenter. Forsøg ikke selv at reparere det beskadigede kabel. Brugen af beskadigede strømkabler kan føre til elektrisk stød. INTRODUKTION Denne sav er udelukkende designet til udformning af murede riller (parallelle dobbelte snit i beton, murværk og sten) med det formål at placere vand-, el- eller gasrør. Maskinen er designet til at bruge et par parallelle diamantklinger (medfølger ikke). Denne maskine bør ikke bruges til at skære andre materialer. Maskinen bør ikke konverteres eller modiceres, f.eks. til nogen anden form for brug, bortset fra som speciceret i denne betjeningsvejledning. Brugeren hæfter for skader og ulykker som følge af forkert brug.62

UDPAKNING Fjern forsigtigt værktøjet og alle løse genstande fra beholderen. Opbevar alt emballagemateriale, indtil du har inspiceret og betjent maskinen på tilfredsstillende måde. BEMÆRK: Passende tørre diamantklinger (medfølger ikke) skal monteres på maskinen inden brug. TILLADTE KLINGETYPER Brug kun diamantsegmenterede klinger med et maksimalt periferisk mellemrum mellem segmenter på 10 mm og med en negativ rivevinkel, maksimal klingediameter på 125 mm og en minimum klingekernetykkelse på 1,5 mm. Limede forstærkede slibeklinger er ikke tilladt med denne maskine. PAKKENS INDHOLD

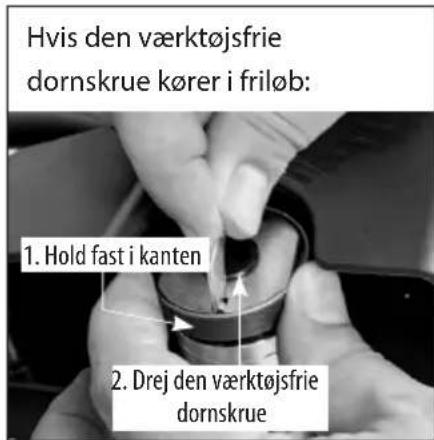

BEMÆRK: Hold fast i kanten på den værktøjsfri dornskrue, hvis denne ikke kan ernes, fordi dornen blot drejer rundt sammen med skruen (friløb), mens du løsner. Dette gør det muligt at løsne den.

1. Tag maskinens stik ud af kontakten, og tryk på grænsestiften for at

frigøre basen og lade den svinge ned og ud af vejen.

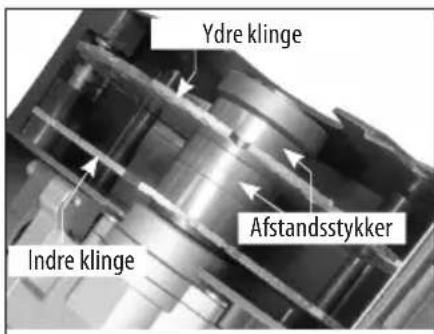

2. Placér den indvendige klinge direkte på dornen og sørg for, at

klingens rotationsretning og pilen på maskinen er i samme retning.

3. Anbring så mange afstandsstykker som nødvendigt for at opnå den

ønskede rillebredde. De ndes i størrelserne 15, 10 og 6 mm.

4. Sæt den ydre klinge på plads.

5. Placér alle de resterende afstandsstykker fra sættet oven på den

ydre klinge (så dornen kan strammes).

6. Sæt den værktøjsfrie dornskrue på plads.

7. Vip tappen på dornskruen op, og skru den fast. Det kan være nyttigt

at bære handsker og holde fast i klingen for at immobilisere den, mens dornskruen spændes. Vip tappen ned igen, når den er stram.

8. Sørg for , når basen lukkes, at ederen er anbragt korrekt i holderen

i basen, og tryk derefter på grænsestiften for at basen kan blive

1. Hold fast i kanten

2. Drej den værktøjsfrie

dornskrue Hvis den værktøjsfrie dornskrue kører i friløb: Afstandsstykker Ydre klinge Indre klinge63

lukket. BEMÆRK: Brug klinger, der har et dornhul, der kan passe, og som er klassiceret til maskinens maksimale nominelle hastighed eller højere.

AFMONTERING AF KLINGEN

Afmontering er det modsatte af montering.

JUSTERING AF SKÆREDYBDE

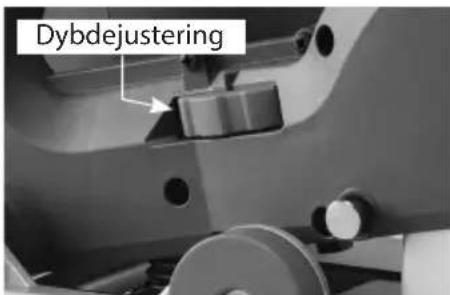

Drej dybdejusteringshjulet til den ønskede skæredybde. Bemærk, at den faktiske skæredybde bliver mindre efterhånden, som diamantklingerne slides. FORSIGTIG: Til dybe snit i hårde materialer anbefales det at forskære med ca. 20 mm, inden det endelige snit udføres i fuld dybde. Dette vil være hurtigere, mere eektivt og mindre stressende for motoren.

STØVSAMLING MED VAKUUM

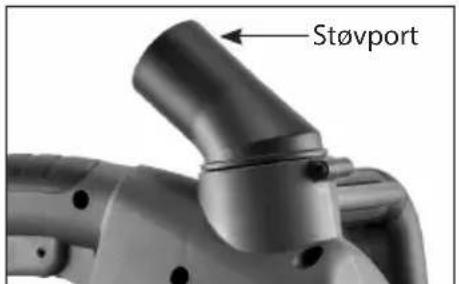

Der er på klingedækslet en vakuumåbning til under drift at opsamle støv. Brug det altid. Sæt blot vakuumslangen på vakuumåbningen . TÆND OG SLUK FOR VÆRKTØJET Sådan tænder du: Denne maskine har en afbryder af typen kontaktspærre. Tryk først på udløseren, og tryk derefter på udløserkontakten for at tænde. Af sikkerhedsmæssige årsager er det ikke mulig at låse udløserkontakten. Sådan slukker du: Slip udløserkontakten for at stoppe maskinen. Når maskinen er slukket, vil klingen stadig rotere i et stykke tid. Pas på, at dele af din krop ikke kommer i kontakt med klingen, mens den stadig roterer. Dybdejustering Støvport Udløserkontakt Udløser64

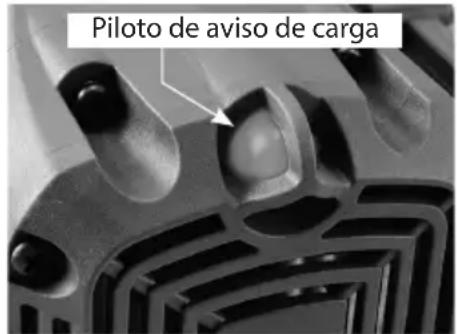

OVEROPHEDNINGSBESKYTTELSE Advarselslys for overbelastning: Når enheden er tilsluttet, lyser lyset konstant grønt. Når motorens belastning er i det maksimale område, blinker lyset rødt. Når motoren er overbelastet eller overophedet, lyser lyset konstant rødt. Advarselsfunktion for overbelastning: Når maksimal belastning overskrides, sættes advarselsfunktionen for overbelastning i gang, hvilket får motoren til at pulsere. Når dette sker, skal operatøren mindske kraften på værktøjet, og det vil automatisk vende tilbage til normal drift Hvis belastningen ikke mindskes, slukkes motoren, og belastningsadvarsellampen lyser konstant rødt. I dette tilfælde skal motoren genstartes ved at slukke for kontakten og derefter tændes igen. Overophedning termisk beskyttelse: Hvis motorens temperatur bliver for høj, lukker den termiske beskyttelse motoren ned, og belastningsadvarsellampen lyser konstant rødt. Motoren skal genstartes ved at slukke for kontakten og derefter tænde igen. Når dette sker, må der ikke straks lægges en belastning på motoren efter genstart. Kør altid maskinen uden belastning i nogle minutter for at vende tilbage til en normal driftstemperatur, inden du fortsætter. FORSIGTIG: Motoren vil blive beskadiget, hvis den gentagne gange overbelastes eller overophedes. Afkøl altid motoren ved at køre uden belastning i et par minutter, når den stopper fra overophedning eller overbelastning. SÅDAN HOLDER DU PÅ VÆRKTØJET Eektiv kontrol af denne kraftige sav kræver tohåndsbetjening for at opnå maksimal beskyttelse. Hold saven fast MED BEGGE HÆNDER for at forhindre kontroltab, som kan forårsage personskade. INDIKATORINDSNIT Indikatorindsnittet foran på maskinen viser operatøren snitlinjen. Det inderste indsnit angiver linjen på den indre klinge. Brug det indvendige indsnit som referencepunkt, da det ikke ændres med forskellige kanalbreddeindstillinger. Det yderste indsnit viser linjen på det ydre blad med den bredeste indstilling. Det centrale indsnit viser den ydre linje med en medium kanalbredde (ved hjælp af afstandsstykket 15 mm). Piloto de aviso de carga Indvendigt klingeindsnit Udvendigt klingeindsnit (med central indstilling) Ydre klingeindsnit (med bredeste indstilling)65

2. Justér skæredybden.

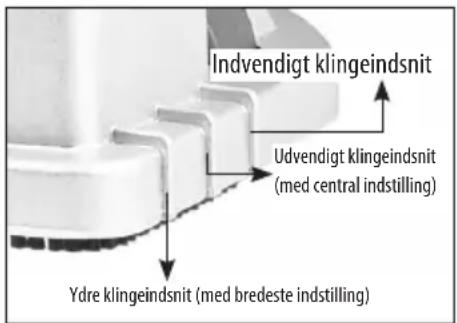

3. Markér den tilsigtede skærelinje.

4. Anbring maskinen på arbejdsemnet.

5. Mens den stadig er hævet, og knivene endnu ikke er i kontakt med emnet, skal du trykke på udløseren og

lade maskinen nå fuld hastighed.

6. Hold godt fast med begge hænder, sænk klingerne langsomt ned i snittet, fortsæt, indtil dybdestoppet er

nået. Start øverst på væggen, og træk maskinen nedad. Sørg for, at bunden forbliver fast på emnet. FORSIGTIG: Pas på ikke at skære i en buet linje. Dette vil sandsynligvis knuse diamantklingerne og forårsage en alvorlig fare.

7. Når snittet er færdigt, løftes maskinen ud af snittet og lad friløbsklingen stoppe helt, før den sættes ned.

Forcér ikke saven i snittet. Lad saven skære med den hastighed, der er tilpasset typen af klip og emne.

SLIBNING AF SLØVE DIAMANTKLINGER

Hvis der ses mange gnister under skæringen, er dette et tegn på, at klingen er blevet sløv. For at skabe en bedre diamanteksponering (slibning), lav ere snit i en speciel slibesten til diamantklinger eller som alternativ brug kalkholdig sandsten. VEDLIGEHOLDELSE Blæs, efter hver 50 timers drift, trykluft gennem motoren, mens den kører uden belastning for at rense for ophobet støv. (Hvis der arbejdes under særligt støvede forhold, skal denne handling udføres oftere.)

Alle plastdele skal rengøres med en blød, fugtig klud. Brug ALDRIG opløsningsmidler til at rengøre plastdele. De kan muligvis opløse eller på anden måde beskadige materialet. Bær sikkerhedsbriller, når der anvendes trykluft. KULBØRSTERNE Kulbørsterne er en normal sliddel og skal udskiftes, når de når deres slidgrænse. Udskift børsterne, hvis de er slidt ned til 6 mm eller mindre. 1/4"(6mm) Kulbørste66

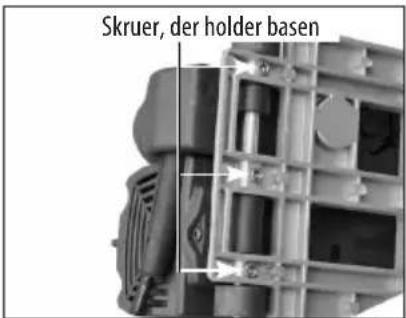

Udskiftning: Tag maskinens stik ud af kontakten, tryk på grænsestiften for at åbne basen og ern skruen for at frigøre hver børstehætte. For at gøre det lettere at udskifte bundbørsten kan man erne de 3 skruer for midlertidigt at erne basen. Træk kulbørsteedrene tilbage for at frigøre spændingen. Skru skruen, der holder kulbørsteledningen, af. Træk derefter børsten ud. Gentag på den anden side. For at samle den igen, udføres proceduren i omvendt rækkefølge. BEMÆRK: Vær sikker på, når de samme børster geninstalleres, at børsterne vender i samme retning, som da de blev taget ud. Ellers vil der være en indkørselsperiode, der reducerer motorens ydeevne og øger sliddet på børsten. Forsigtig: Udskift altid børsterne parvis. Hvis udskiftning af strømkablet er nødvendig, skal dette udføres af fabrikanten eller deres agent for at undgå en sikkerhedsrisiko. ADVARSEL: Alle reparationer skal overlades til et autoriseret servicecenter. Forkert udførte reparationer kan medføre skade eller død. Skruer, der holder basen67

Vibrationsemissionsniveauet er målt i overensstemmelse med en standardiseret test angivet i EN 60745. Det kan bruges til at sammenligne et værktøj med et andet og som en foreløbig vurdering af eksponering for vibrationer, når værktøjet anvendes til de nævnte applikationer - brug af værktøjet til forskellige applikationer eller med forskellige eller dårligt vedligeholdte tilbehør kan øge eksponeringsniveauet betydeligt - de tider, hvor værktøjet er slukket eller når det kører, men ikke rent faktisk arbejder, kan reducere eksponeringsniveauet betydeligt ! beskyt dig selv mod virkningerne af vibrationer ved at opretholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre CE-overensstemmelseserklæring
