BRUKSANVISNING SL1255 CARAT

Max bladmått Ø 125 mm Bladets hålstorlek 22,23 mm (7/8") Max borrdjup 40 mm Max kanalbredd 35 mm Måtten (LxBxH) 365 mm x 151 mm x 247 mm Vikt ( Utan kabel och blad) 4,7 kg (10,36 lb)

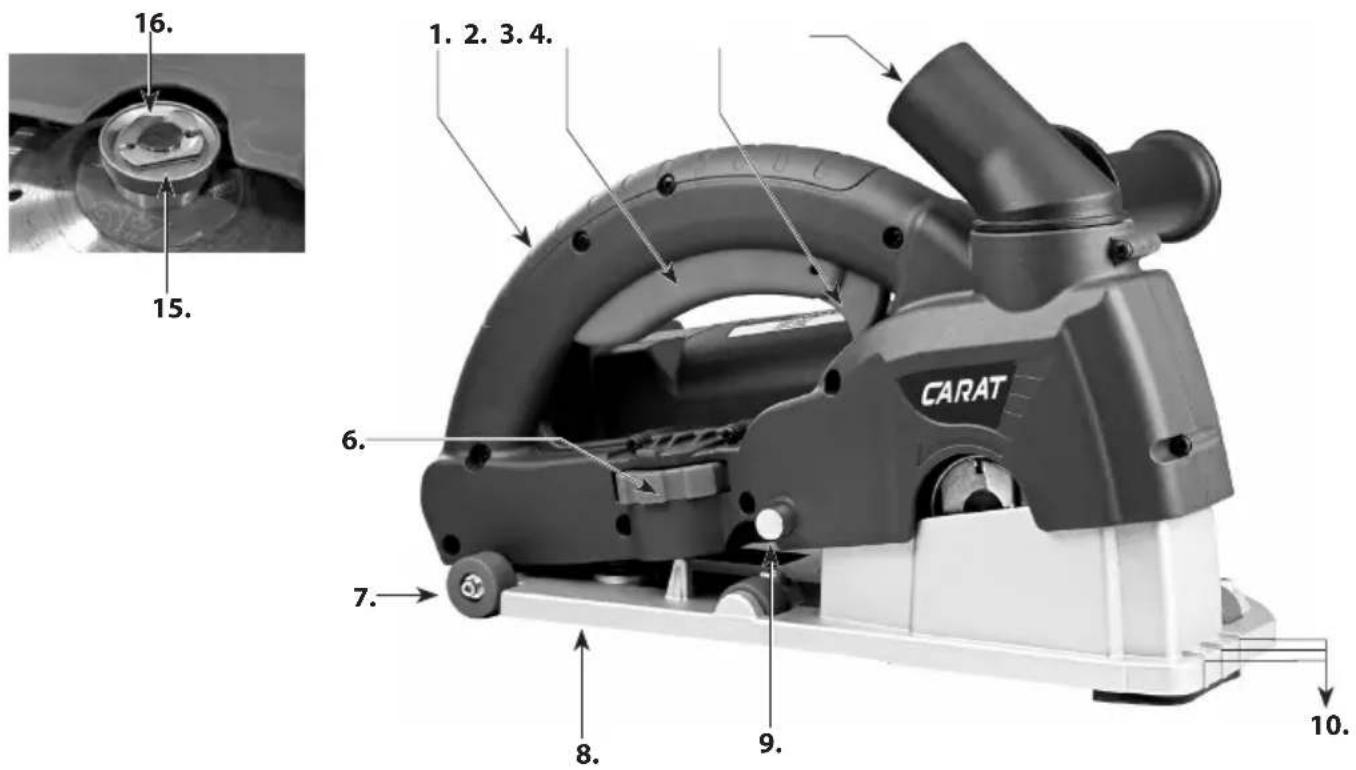

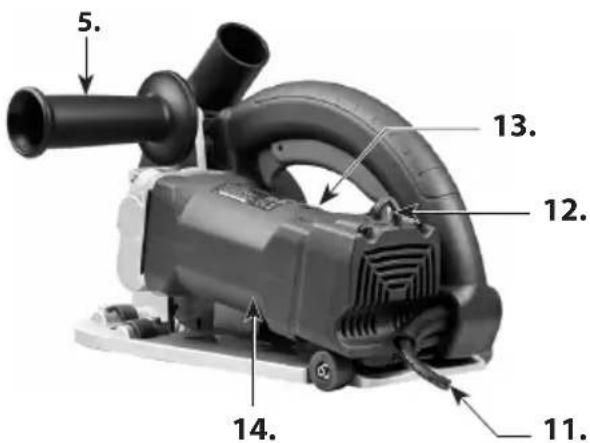

12. Varningslampa vid laddning

15. Handverktyg m. spindelskruv

VARNING! Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, brand och/eller allvarlig personskada. Spara alla varningar och instruktioner för framtida referens. Termen “handverktyg med motor” i varningstexterna hänvisas till ditt nätdrivet (sladd) handverktyg med motor eller batteridrivet (sladdlöst) handverktyg med motor.

1) SÄKERHET I ARBETSOMRÅDE

a. Håll arbetsområdet rent och väl upplyst. Nedskräpade eller mörka områden kan leda till olyckor. b. Handverktyg med motor ska inte användas i explosionsfarliga miljöer, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Handverktyg med motor skapar gnistor som kan antända damm eller rök. c. Håll barn och åskådare borta när du använder ett handverktyg med motor. Distraktion kan leda till att du förlorar kontrollen.

a. Kontakterna till handverktyg med motor måste måste passa eluttaget. Ändra aldrig kontakten på något sätt. Använd inte några adapterkontakter med jordade motordrivna verktyg. Originalkontakter och matchande uttag reducerar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor som rör, radiatorer, köksspisar och kylskåp. Det finns en ökad risk för elektriska stötar om din kropp är jordad. c. Utsätt inte motordrivna verktyg för regn eller våta miljöer. Vatten som tar sig in i ett motordrivet verktyg ökar risken för elektrisk stöt. d. Skada inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur handverktyget med motor. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller intrasslade kablar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som är lämplig för användning utomhus när du använder ett motordrivet verktyg. Användning av en sladd som är lämplig för användning utomhus minskar risken för elektriska stötar. f. Om det är oundvikligt att använda ett motordrivet verktyg på ett fuktigt ställe, ska en jordfelsbrytare användas.Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) PERSONLIG SÄKERHET

a. Var försiktig, se upp med vad du gör och använd sunt förnuft när du använder ett motordrivet verktyg. Använd inte ett motordrivet verktyg när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet vid användning av det motordrivna verktyget kan leda till allvarlig personskada. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning som anstiktsmask mot damm, halksäkra skyddsskor, skyddshjälm och hörselskydd minskar personskador70

under lämpliga förhållanden . c. Förhindra oavsiktlig start. Se till att strömbrytaren är i av-läge innan du ansluter till strömkälla och/eller batteripaket, när du plockar upp eller bär verktyget. Bärande av motordrivet verktyg med fingrarna på strömbrytaren eller strömförande elverktyg som har strömbrytaren på inbjuder till olyckor. d. Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter igång verktyget. En skiftnyckel eller en nyckel som lämnas kvar på en roterande del av det motordrivna verktyget kan leda till personskada. e. Sträck dig inte för långt. Håll rätt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Klä dig korrekt. Använd inte lösa kläder eller smycken. Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fångas i rörliga delar. g. Om dammutsugning och uppsamlingsystem medföljer, se till att de är anslutna och används korrekt. Användning av dammutsugning kan minska dammrelaterade risker

4) ANVÄNDNING OCH SKÖTSEL AV HANDVERKTYG MED MOTOR

a. Tvinga aldrig ett motordrivet verktyg . Använd rätt verktyg för ditt arbete. Det korrekta motordrivna handverktyget gör jobbet bättre och säkrare då det används på det sätt som det är konstruerat för. b. Använd inte det motordrivna handverktyget om det inte är försett med en på/av strömbrytare. Varje motordrivna handverktyg som inte kan styras med strömbrytaren är farligt och måste åtgärdas. c. Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du börjar göra några justeringar, byte av tillbehör eller förvarar det. Sådana förebyggande säkerhetsåtgärder minskar risken för att verktyget startas av misstag. d. Förvara icke använda elverktyg utom räckhåll för barn, och låt inte personer som inte har kunskap av elverktyget eller dess instruktioner använda elverktyget. Motordrivna handverktyg är farliga i händer på icke utbildade användare. e. Underhålla elverktyg. Kontrollera för felaktig inställning, kärvning av rörliga delar, samt brister på delar och eventuellt andra förhållanden som kan påverka verktygets funktion. Om verktyget är skadat, ska elverktyget repareras innan användning. Många olyckor orsakas av dåligt underhållna motordrivna handverktyg. f. Håll skärverktyg vassa och rena. Korrekt underhållna skärverktyg med vassa skärkanter är mindre benägna att kärva och är lättare att styra. g. Använd elverktyg, tillbehör och verktygsskär mm i enlighet med dessa instruktioner, och med hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för uppgifter som skiljer sig från de avsedda kan resultera i farliga situationer.

SÄKERHETSVARNINGAR FÖR KAPMASKIN

a. Skyddet som kommer med verktyget måste sitta säkert på elverktyget och måste placeras så att det ger största möjliga skydd och så lite som möjligt av klingan är blottad mot användaren. Se till att varken du eller någon kringstående står framför den roterande klingan. Skyddet förhindrar att användaren träffas av bitar av klingan eller kommer i kontakt med klingan. b. Använd enbart diamantklingor med ditt elverktyg. Bara för att ett tillbehör passar ditt elverktyg,71

innebär det inte att det är säkert att använda. c. Tillbehörets nominella hastighet måste vara minst lika med den högsta hastighet som anges på elverktyget. Tillbehör som går snabbare än deras nominella hastighet kan gå sönder och slungas ut. d. Klingor får endast användas för rekommenderade tillämpningar. Du får till exempel inte slipa med sidan av en sågklinga. Slipklingor är avsedda för kantslipning, och om man lägger kraft på sidan av dem kan det orsaka att de spricker. e. Använd alltid hela flänsar med rätt diameter för klingan. Rätt klingflänsar stöder klingan vilket minskar risken för att klingan går sönder. f. Tillbehörets ytterdiameter och tjocklek måste ligga inom ditt elverktygs kapacitet. Tillbehör som har fel storlek kan inte skyddas eller kontrolleras på lämpligt sätt. g. Klingorna och flänsarnas hål måste passa elverktygets spindel. Klingor och flänsar med hål som inte passar elverktygets spindel kommer att vara felbalanserade, vibrera kraftigt och kan orsaka att användaren tappar kontrollen över verktyget. h. Använd inte skadade klingor. Inspektera klingorna för flisor och sprickor före varje användning. Om du tappar elverktyget eller klingan måste du inspektera dem för skador eller montera en oskadad klinga. När du har inspekterat och monterat klingan placerar du dig själv och åskådare borta från den roterande klingans plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade klingor faller normalt isär under en sådan testkörning.

i. Använd personlig skyddsutrustning. Använd ansiktsskydd, skyddsglasögon eller skyddsglas

beroende på tillämpning. Använd dammask, hörselskydd, handskar och butiksförkläden efter behov som kan stoppa små slip- eller arbetsstyckfragment. Ögonskyddet måste kunna stoppa flygande skräp som uppstår vid olika arbeten. Dammasken eller andningsskyddet måste kunna filtrera partiklar som genereras under arbetet. Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning. j. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära nödvändig personlig skyddsutrustning. Fragment från arbetsstycket eller från en trasig klinga kan slungas iväg och orsaka skador utanför det omedelbara driftområdet. k. Håll endast elverktyget i dess isolerade greppytor när du utför ett arbete där skärtillbehöret kan komma i kontakt med dolda ledningar eller sin egen sladd. Skärtillbehör som kommer i kontakt med en spänningsförande ledning kan leda till att blottlagda metalldelar på elverktyget blir spänningsförande och kan ge operatören en elstöt. l. Placera sladden på avstånd från det roterande tillbehöret. Om du tappar kontrollen över verktyget kan sladden kapas eller fastna och din hand eller arm kan dras in i den roterande klingan. m. Lägg aldrig ner elverktyget förrän tillbehöret stannat helt. Den roterande klingan kan fastna i arbetsytan och få dig att tappa kontrollen över elverktyget. n. Låt elverktyget vara avstängt medan du bär det vid din sida. Oavsiktlig kontakt med det roterande tillbehöret kan leda till att tillbehöret fastnar i dina kläder och drar in det mot kroppen. o. Rengör elverktygets luftventiler regelbundet. Motorfläkten drar in damm i huset, och överdriven ansamling av pulveriserad metall kan orsaka elektrisk fara. p. Använd inte elverktyget i närheten av brännbara material. Gnistor kan antända dessa material. q. Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elstöt eller -chock.72

Kast riskerar att uppstå om klingan fastnar eller kläms. Detta leder till att klingan stannar plötsligt och elverktyget kastas i motsatt riktning från klingans rotationsriktning. Om till exempel en klinga fastnar i eller kläms av arbetsstycket, kan kanten på klingan som går in i klämpunkten gräva sig in i materialets yta och leda till att klingan klättrar eller kastas ut. Klingan kan antingen hoppa mot eller bort från operatören, beroende på klingans rotationsriktning vid tidpunkten när den fastnade. Klingor kan också gå sönder under dessa förhållanden. Kast är resultatet av felaktig användning av elverktyget och/eller felaktiga driftsprocedurer eller arbetsförhållanden och kan undvikas genom att vidta nedanstående lämpliga försiktighetsåtgärder. a. Håll ett fast grepp om elverktyget och placera din kropp och arm så att du kan hålla emot om verktyget kastas. Använd alltid hjälphandtaget (om finns) för maximal kontroll över kast eller vridmomentreaktion vid uppstart. Operatören kan kontrollera vridmomentreaktioner eller kastkrafter om man vidtagit lämpliga försiktighetsåtgärder. b. Placera aldrig din hand nära det roterande tillbehöret. Tillbehöret kan kastas över din hand. c. Stå inte med kroppen direkt bakom den roterande klingan. Kastet kommer att driva verktyget i motsatt riktning mot klingans rörelse när den fastnar. d. Var särskilt försiktig när du arbetar på hörn, vassa kanter, etc. Undvik att tillbehöret studsar eller fastnar. Hörn, vassa kanter eller studsande verktyg har en tendens att få det roterande tillbehöret att fastna och orsaka kontrollförlust eller kast. e. Fäst inte sågkedjor, träkarvningsklingor, segmenterade diamantklingor med ett avstånd på 10 mm eller mer, eller tandade sågklingor. Sådana blad orsakar ofta kast och kontrollförlust. f. Försök inte blockera klingan eller applicera för stor kraft på den. Försök inte såga för djupt. Om du överbelastar klingan ökar det risken för att klingan vrids eller fastnar i snittet, vilket kan orsaka kast eller att klingan går sönder. g. Om klingan fastnar eller om kapningen av någon anledning störs, stänger du av elverktyget och håller det stilla tills klingan har stannat helt. Försök inte ta ut klingan från snittet medan den rör sig då detta riskerar att orsaka kast. Kontrollera och åtgärda anledningen till att klingan fastnade. h. Starta inte om sågarbetet i arbetsstycket. Låt klingan nå full hastighet och sänk den försiktigt in i snittet igen. Klingan kan fastna, klättra eller kasta om elverktyget startas om medan den ligger i arbetsstycket.

i. Använd bockar på stora arbetsstycken för att minska risken för kast och att klingan kläms. Stora

arbetsstycken sviktar ofta under sin egen vikt. Bockarna placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av klingan. j. Var särskilt försiktig om du gör en ficksågning i befintliga väggar eller andra osynliga områden. Den utskjutande klingan riskerar att kapa gasledningar, vattenledningar, elledningar eller föremål som kan orsaka kast.

Se till att verktyget underhålls av en kvalificerad reparatör som enbart använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert att använda.73

..... bär alltid en godkänd skyddshjälm ...... håll händerna borta från arbetsområdet – klämrisk. FARA! Håll händerna borta från arbetsområdet och klingan. roterande delar innebär risk för insnärjning. Håll hår, hängande kläder och långt hår borta från rörliga delar kassera inte elverktyg, tillbehör och förpackningar tillsammans med hushållsavfall .........varning för allmän fara .... klass II-verktyg ....... läs dessa instruktioner ...... bär alltid ögonskydd ...... bär alltid dammask ..... bär alltid hörselskydd Symboler som används i denna bruksanvisning V...................volt A...................ampere Hz.................hertz W..................watt ~...................växelström

............ varv eller reciproka rörelser per minut

SPECIFIKA SÄKERHETSFÖRESKRIFTER

1. Håll alltid händerna borta från arbetsområdet och klingan! Håll din andra hand på ett

hjälphandtag. Om båda händerna håller i sågen kan de inte skäras av klingan.

2. Sträck dig inte under arbetsområdet.

3. Håll i verktygets isolerade greppytor när du utför ett arbete där skärverktyg kan komma i kontakt

med dolda ledningar eller dess egen sladd. Kontakt med en strömförande ledning gör att exponerade metalldelar på verktyget blir strömförande och ger användare en stöt.

4. Använd alltid klingor med korrekt storlek och dornhålform. Klingor som inte överensstämmer med

sågens monteringshårdvara kommer att gå excentriskt och kan orsaka kontrollförlust.

5. Använd aldrig skadade eller felaktiga dornänsar eller bultar. Dornänsarna och bulten är speciellt

konstruerade för din såg för att erbjuda bästa möjliga prestanda och en säker drift.

6. Håll ett fast grepp om sågen och placera din kropp och arm så att du kan hålla emot om verktyget

kastas. Operatören kan kontrollera kastkrafterna om man vidtagit lämpliga försiktighetsåtgärder.

7. Använd inte en trubbig eller skadad klinga.

8. Använd endast rekommenderade klingor dimensionerade för maskinens maximala varvtal eller

högre med rätt dornhål.

9. Spänn klingans fästbult och alla klämmor innan du använder verktyget.74

10. Kontrollera de invändiga ytorna på dornänsarna samt klingans sidor så att där inte nns

11. Kontrollera att det inte nns sprickor eller skador på klingan före användning. Byt genast ut en

sprucken eller skadad klinga. Genomför en provkörning utan belastning i minst 30 sekunder före användning.

12. Starta aldrig verktyget med klingan mot arbetsstycket.

13. Låt motorn uppnå full hastighet innan du sågar.

14. Viktigt: När du har avslutat sågningen, släpper du strömbrytaren och väntar tills den utskjutande

klingan stannat helt innan du sätter ner sågen

15. Använd aldrig verktyget på en plats med lättantändliga fasta ämnen, vätskor eller gaser. Gnistor

från kommutatorn/kolborstarna kan orsaka brand eller explosion.

16. Detta verktyg konstruerades för specika tillämpningar. Tillverkaren rekommenderar starkt

att detta verktyg INTE modieras och/eller används för någon annan tillämpning än vad den konstruerades för. Om du har frågor angående dess användning, använd INTE verktyget innan du har skrivit till tillverkaren och fått råd.

17. Använd endast verktyget för sågning i sten, betong eller murverk.

18. Använd hjälphandtagen som medföljer verktyget. Förlust av kontroll kan orsaka personskada.

19. Använd en jordfelsbrytare (PRCD) (ingår ej) för att skydda från elstötar.

20. Håll nätsladden fri från verktygets arbetsområde. Led alltid bort kabeln bakom dig.

21. Stäng omedelbart av verktyget om det uppstår ovanliga vibrationer eller andra funktionsfel.

Kontrollera verktyget för att ta reda på orsaken.

22. Använd och förvara diamantklingor enligt tillverkarens anvisningar.

23. Var uppmärksam på klingornas mått. Den mittersta dornens diameter måste koppla in dornen utan

spelrum. Om så inte är fallet kan du använda nödvändiga förminskningsdelar eller adaptrar (medföljer klingan) för att säkerställa korrekt passform.

24. Var försiktig så att du undviker dolda elledningar, gas- och vattenledningar. Kontrollera ditt

arbetsområde, t.ex. med en metalldetektor, innan arbetet påbörjas.

25. Damm som uppstår när du arbetar med detta verktyg kan vara hälsovådligt. Använd ett

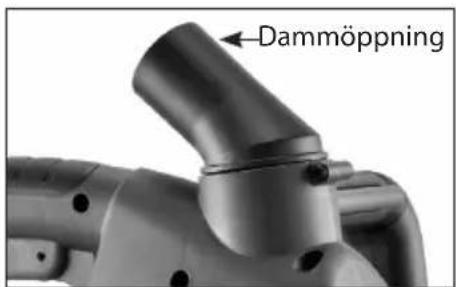

dammuppsamlingssystem och en lämplig dammskyddsmask och ta bort damm som ansamlats med dammsugare. ELEKTRISK ANSLUTNING Nätverksspänningen måste överensstämma med den spänning som anges på verktygets typskylt. Verktyget får under inga omständigheter användas när nätsladden är skadad. En skadad sladd måste omedelbart bytas ut av ett auktoriserat kundtjänstcenter. Försök inte reparera den skadade sladden själv. Användning av skadade nätsladdar kan leda till en elektrisk stöt. INLEDNING Denna såg är endast utformad för att såga spår i murverk (parallella dubbla snitt i betong, murverk och sten) för installation vatten-, el- eller gasledningar. Verktyget är konstruerat för att använda ett par parallella diamantklingor (medföljer ej) . Detta verktyg får inte användas för sågning av andra material.75

Verktyget får inte ändras eller modieras för någon annan användning än vad som anges i denna bruksanvisning. Användaren ansvarar för skador och olyckor på grund av felaktig användning. UPPACKNING Ta försiktigt ut verktyget och alla lösa delar från förpackningen. Behåll allt förpackningsmaterial tills du har inspekterat och använt verktyget på ett tillfredsställande sätt. OBS: Lämpliga torra diamantklingor (medföljer ej) måste monteras på verktyget innan det används.

Använd endast diamantsegmenterade klingor med ett högsta tillåtna avstånd mellan segment på 10 mm och en negativ spånvinkeln. Maximal klingdiameter på 125 mm och en minsta klingkärntjocklek på 1,5 mm. Bundna förstärkta slipklingor får inte användas med detta verktyg.

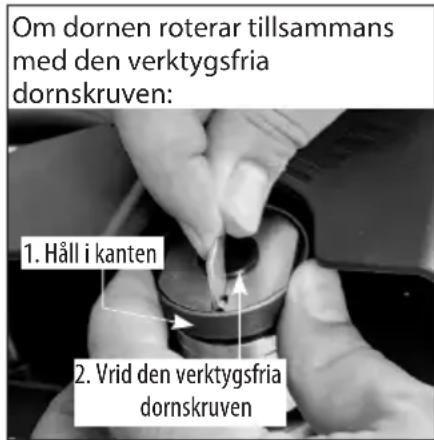

OBS: Om du inte kan avlägsna den verktygsfria dornskruven eftersom dornen vrids tillsammans med skruven, håller du i fälgen på den verktygsfria dornskruven medan du lossar. Detta gör det möjligt att lossa den.

1. Koppla bort verktyget och tryck på gränsstiftet för att frigöra basen

och låt den svänga ner och ur vägen.

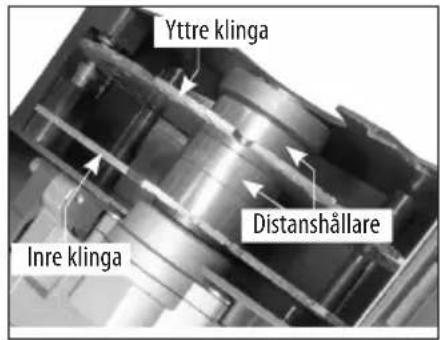

2. Placera den inre klingan i rätt läge direkt på dornen och se till att

pilen för rotationsriktning på klingan och pilen på verktyget är i samma riktning.

3. Placera så många distanshållare du behöver för att uppnå önskad

spårbredd. De nns i storlekarna 15, 10 och 6 mm.

4. Placera den yttre klingan i rätt läge.

5. Placera alla återstående distanshållare från distanshållarsatsen

ovanpå den yttre klingan (så att dornen kan dras åt).

6. Placera den verktygsfria dornskruven i rätt position.

dornskruven Om dornen roterar tillsammans med den verktygsfria dornskruven:76

7. Fäll upp iken på dornskruven och skruva in den ordentligt. Det

kan vara en god idé att bära handskar och ta tag i klingan för att immobilisera den medan du drar åt dornskruven. Vik tillbaka iken när skruven är åtdragen.

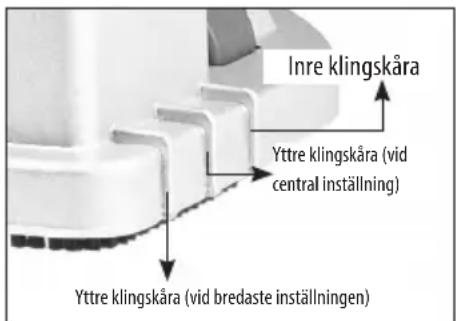

8. När du stänger basen, se till att ädern är korrekt placerad i sitt

uttag i basen, tryck sedan på gränsstiftet för att låta basen stänga. OBS: Använd klingor med lämpligt dornhål och som är klassade för verktygets maximala nominella hastighet eller högre.

BORTTAGNING AV KLINGA

Borttagning sker i motsatt ordningsföljd till montering

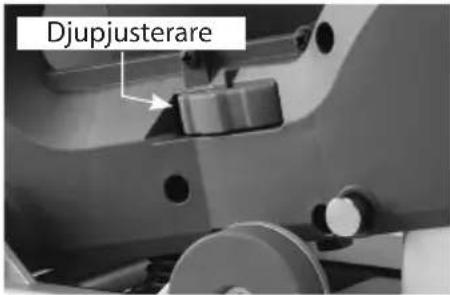

JUSTERING AV SÅGDJUP

Vrid djupjusteringshjulet till önskat sågdjup. Notera att det faktiska sågdjupet kommer att minska något när diamantklingorna slits. UPPMÄRKSAMHET: För djupa snitt i hårda material rekommenderar vi att du försågar cirka 20 mm innan du utför det slutliga sågarbetet med fullt djup. Detta är snabbare, eektivare och mindre påfrestande för motorn. DAMMUPPSAMLING Det nns en öppning för dammsugare på klingskyddet för att samla upp damm vid drift. Använd den alltid. Fäst bara dammsugarslangen i sugöppningen.

STARTA OCH STANNA VERKTYGET

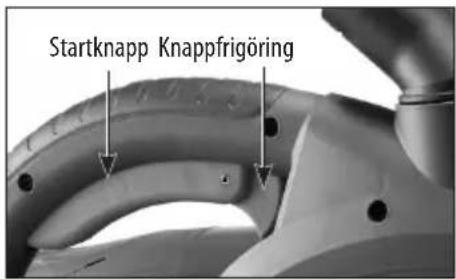

Påslagning: Detta verktyg har en brytare med lås. För att starta trycker du först på frigöringsknappen och därefter på startknappen. Av säkerhetsskäl är det inte möjligt att låsa startknappen. Stänga av: Släpp avtryckaren för att stänga av verktyget. När verktyget har stängts av kommer klingan fortfarande att rotera en stund. Se till att inga kroppsdelar kommer i kontakt med klingan medan den fortfarande roterar. Distanshållare Yttre klinga Inre klinga Djupjusterare Dammöppning Startknapp Knappfrigöring77

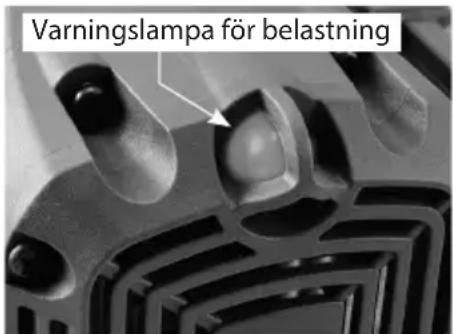

Varningslampa för belastning: När verktyget är inkopplat kommer lampan att lysa grönt. Lampan blinkar rött när motorn arbetar inom sitt maximala område. När motorn är överbelastad eller överhettad kommer lampan att lysa rött. Varningsfunktion för belastning: Varningsfunktionen för belastning aktiveras när maximal belastning överskrids, vilket får motorn att pulsera. När detta händer ska operatören minska kraften på verktyget och det återgår till normal drift automatiskt. Om belastningen inte minskas stängs motorn av och varningslampan för belastning lyser rött. I detta fall måste motorn startas om genom att stänga av strömbrytaren och sedan slå på den igen. Termiskt skydd mot överhettning: Om motorns temperatur blir för hög kommer det termiska skyddet att stanna motorn och varningslampan för belastning lyser rött. Motorn måste startas om genom att stänga av strömbrytaren och sedan slå på den igen. När detta sker får du inte belasta motorn omedelbart efter omstart. Kör alltid verktyget utan belastning i några minuter för att låta det återgå till normal driftstemperatur innan du fortsätter. UPPMÄRKSAMHET: Motorn kommer att skadas om den överbelastas eller överhettas upprepade gånger. Låt alltid motorn kallna genom att köra den utan belastning i några minuter närhelst den stoppar på grund av att den överhettas eller överbelastas.

Eektiv kontroll av detta verktyg kräver användning med två händer för maximal säkerhet. Håll verktyget stadigt MED BÅDA HÄNDERNA för att förhindra förlust av kontroll, vilket kan orsaka personskador. SIKTSKÅROR Siktskårorna på framsidan av verktyget visar operatörens såglinje. Den innersta skåran visar den inre klingans kaplinje. Använd den inre skåran som referenspunkt eftersom den inte ändras när man ställer in olika kanalbredder. Den yttersta skåran visar den yttre klingans såglinje vid den bredaste inställningen. Den mittersta skåran visar den yttre linjen vid en medel kanalbredd (med 15 mm distanshållare). Varningslampa för belastning Inre klingskåra Yttre klingskåra (vid central inställning) Yttre klingskåra (vid bredaste inställningen)78

1. Justera spårbredden efter önskemål.

2. Justering av sågdjup.

3. Märk ut den avsedda såglinjen.

4. Sätt verktyget på plats på arbetsstycket.

5. Medan det fortfarande är upphöjt och klingorna ännu inte är i kontakt med arbetsstycket, klämmer du på

avtryckaren och låter verktyget uppnå full hastighet.

6. Håll stadigt i verktyget med båda händerna, sänk långsamt klingan i snittet och fortsätt tills du når

djupstoppet. Börja högst upp på väggen och dra verktyget neråt. Se till att basen förblir fast på arbetsstycket. UPPMÄRKSAMHET: Var försiktig så att du inte sågar i en böjd linje. Detta kommer sannolikt att förstöra diamantklingorna och orsaka en allvarlig fara.

7. När snittet är klart, höjer du verktyget till toppen av dess drag och låter sågklingan stanna helt innan du

ställer ner verktyget. Tvinga inte snittet. Låt sågen göra arbetet med en hastighet som tillåts utifrån snittyp och arbetsstycke.

SLIPNING AV SLÖA DIAMANTKLINGOR

Om det uppstår många gnistor när du sågar är detta ett tecken på att klingan håller på att bli slö. För att skapa bättre diamantexponering (vässa) gör du era snitt i en speciell slipsten för diamantklingor eller använder kalkhaltig sandsten. UNDERHÅLL Efter 50 timmars drift blåser du tryckluft genom motorn så ofta som det är nödvändigt medan den går utan belastning för att rensa ut damm som samlats. (Om du arbetar i särskilt dammiga förhållanden måste du utföra denna åtgärd oftare.)

Alla plastdelar ska rengöras med en mjuk, fuktig trasa. Använd ALDRIG lösningsmedel för att rengöra plastdelar. Rengöringsmedel kan eventuellt lösa upp plasten eller på annat sätt skada materialet. Bär skyddsglasögon när du använder tryckluft. KOLBORSTAR Kolborstarna är en normal slitdel och måste bytas ut när de når sin slitagegräns. Byt ut borstarna om de är slitna ner till 6 mm eller mindre. 1/4"(6mm) Kolborste79

Vid byte: Koppla bort verktyget från strömförsörjningen, tryck på gränsstiftet för att öppna basen och ta bort skruven för att frigöra varje borstlock. För att göra det enklare att byta den nedre borsten kan man ta bort de 3 skruvarna för att avlägsna basen tillfälligt. Dra tillbaka kolborstädrarna för att frigöra spänningen. Skruva loss skruven som håller kolborstledaren. Dra sedan bort borsten. Upprepa för den andra sidan. Återmontera i omvänd ordningsföljd. OBS: För att sätta tillbaka samma borstar måste du först se till att borstarna sätts tillbaka på samma sätt som de togs ut. Det kommer annars att uppstå en inkörningsperiod som minskar motorns prestanda och ökar borstslitaget. Varning! Borstarna måste alltid bytas parvis. Om det är nödvändigt att byta nätsladd måste detta göras av tillverkaren eller dennes ombud för att undvika fara. VARNING: Låt ett auktoriserat servicecenter utföra alla reparationer. Felaktigt utförda reparationer kan orsaka personskador eller dödsfall. Skruvar som håller fast basen80

Information om buller/vibration Uppmätt i enlighet med EN 60745-1 Modell nr. : SL-1255 Bullernivå: L

Utsläppsnivån för vibration har uppmätts i enlighet med ett standardiserat test som ges i EN 60745; det kan användas för att jämföra ett verktyg med ett annat och som en preliminär bedömning av exponering för vibration när man använder verktyget för de nämnda applikationerna - användande av verktyget för olika applikationer eller med olika eller dåligt underhållna tillbehör kan leda till avsevärd ökad exponeringsnivå - de gånger som verktyget stängs av eller när det körs men inte utför något jobb, kan minska exponeringsnivån avsevärt ! skydda dig mot eekterna av vibrationer genom att hålla verktyget och dess tillbehör, och håller händerna varma och organiserar dina arbetsmönster CE-försäkran om överensstämmelse

• Vi förklarar på eget ansvar att denna produkt överensstämmer med följande standarder eller standardiserade dokument: EN60745, EN 61000, EN 55014 i enlighet med föreskrifterna 2014/30/EU, 2006/42/EG, 2011/65/EU
