SL1255 - Fres CARAT - Gratis bruksanvisning og manual

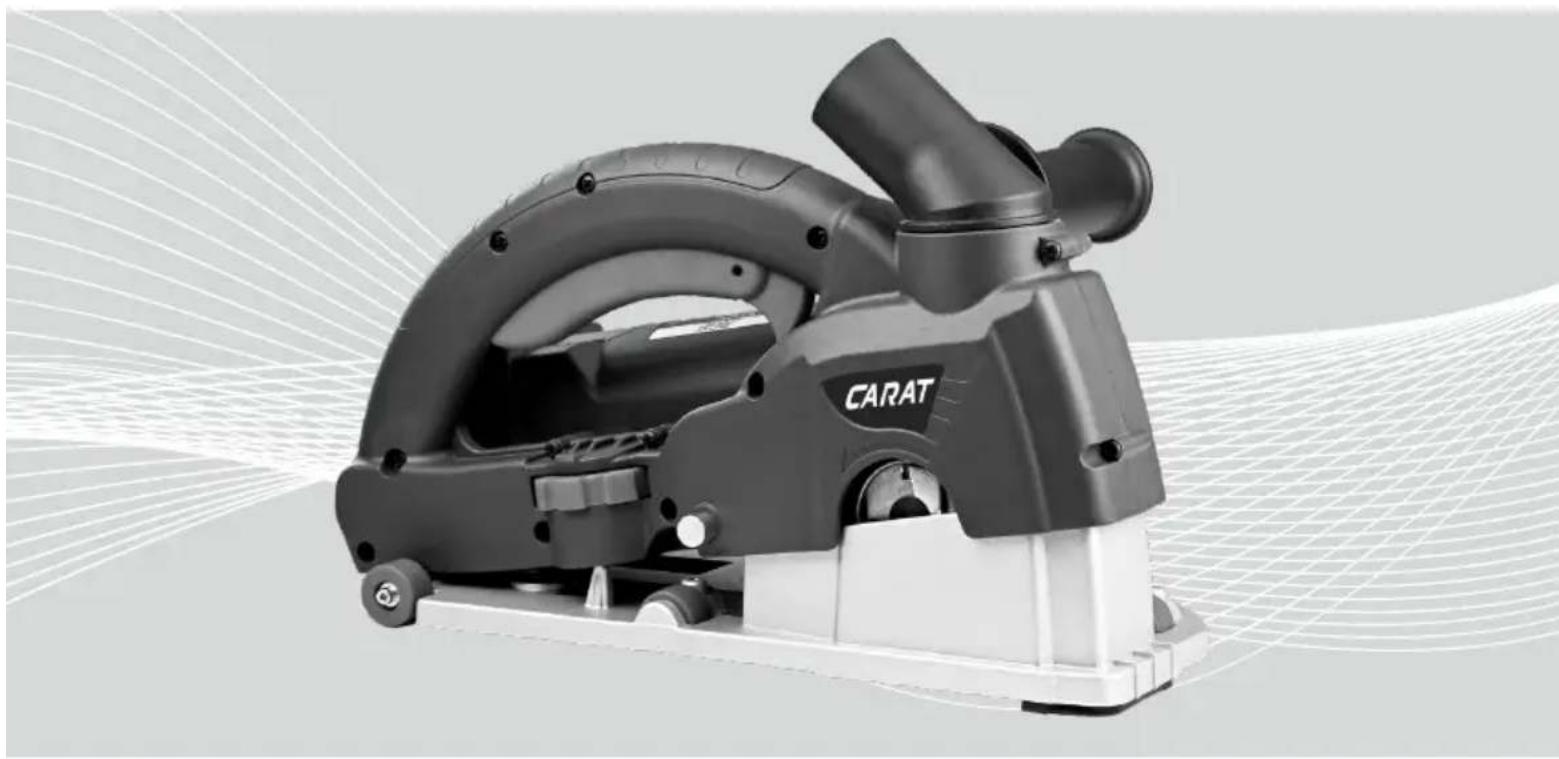

Produkttype	Sporfres (fresemaskin for sporing)
Merke	Carat
Modell	SL1255
Strømforsyning	1800 W
Spenning	Se typeskilt (230 V typisk)
Frekvens	50 Hz
Tomgangshastighet	9000 min⁻¹
Maks skivediameter	125 mm
Monteringsdiameter	22,23 mm (7/8")
Maks skjæredybde	40 mm
Maks sporbredde	35 mm
Mål (L x B x H)	365 mm x 151 mm x 247 mm
Vekt (uten kabel og skive)	4,7 kg
Kompatible skiver	Spesifikke diamantklinger for sporing
Medfølgende tilbehør	Sett med avstandsstykker (15, 10, 6 mm), sidehåndtak
Støvavsugstilkobling	Ja, avsugingsport på dekselet
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, termisk beskyttelse, ladningsindikator
Dybdejustering	Kontinuerlig justeringshjul
Kullbørster	Tilgjengelige og utskiftbare, skift ved 6 mm slitasje
Støynivå	Lydtrykk 95,5 dB(A), lydeffekt 106,5 dB(A)
Vibrasjonsnivå	2,8 m/s² (usikkerhet K=1,5 m/s²)
Kompatible materialer	Stein, betong, murverk (tørrkutting)

Ofte stilte spørsmål - SL1255 CARAT

Hvilke typer skiver kan jeg bruke på Carat SL1255?

Bruk kun diamantklinger spesielt designet for tørr sporing i stein, betong eller murverk. Maksimal diameter er 125 mm og senterhullet må være 22,23 mm (7/8"). Bruk aldri tannklinger eller kjettinger.

Hvordan installere klingene på sporfresen?

Koble fra maskinen og åpne dekselet på basen. Plasser innerklingen på akselen i henhold til rotasjonsretningen (pil). Legg til ønskede avstandsstykker for å oppnå ønsket sporbredde. Plasser ytterklingen og resterende avstandsstykker. Skru fast akselskruen uten verktøy ved hjelp av tappen.

Hvordan justere skjæredybden?

Drei dybdejusteringshjulet (plassert på siden av maskinen) til ønsket dybde, innenfor grensen på 40 mm. For harde materialer, gjør først et kutt på 20 mm før det endelige kuttet.

Hva betyr ladningsindikatoren?

Ladningsindikatoren lyser grønt når enheten er tilkoblet. Den blinker rødt ved maksimal belastning. Hvis den lyser rødt konstant, er motoren overbelastet eller overopphetet: slipp trykket og la den avkjøles. Ved langvarig overbelastning stopper motoren; start på nytt ved å slå av og på.

Hvordan bruke støvavsugssystemet?

Maskinen er utstyrt med en avsugingsport på klingedekselet. Koble slangen til din kompatible støvsuger til denne porten. Bruk alltid avsug for å redusere skadelig støv.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid vernebriller, støvmaske og hørselsvern. Hold maskinen med begge hender og hold tilskuere unna. Kontroller klingenes tilstand før bruk. Kutt aldri i kurver for å unngå tilbakeslag. Koble fra enheten før justering eller klingeskifte.

Hvordan vedlikeholde sporfresen?

Hver 50. driftstime, rengjør motoren med trykkluft gjennom ventilene. Rengjør plastdeler med en myk, fuktig klut uten løsemidler. Kontroller regelmessig tilstanden til kullbørstene: bytt dem når de er slitt ned til 6 mm eller mindre.

Hvilke materialer kan jeg spore med SL1255?

Denne sporfresen er designet utelukkende for tørrkutting i stein, betong og murverk for å lage spor til rør. Ikke bruk på metall, tre eller andre materialer.

Hva gjør jeg ved tilbakeslag eller fastklemt klinge?

Hvis klingen setter seg fast, slipp umiddelbart bryteren. Hold maskinen stille til klingen har stoppet helt. Ikke prøv å fjerne klingen mens den beveger seg. Identifiser og korriger årsaken (f.eks. for hardt materiale eller for høyt trykk) før du fortsetter.

Hvordan slipe diamantklinger?

Hvis klingen produserer mange gnister eller kutter dårlig, er den sløv. For å slipe den, gjør flere kutt i en spesiell slipestein for diamant eller kalkstein. Dette avslører nye diamantkorn.

BRUKSANVISNING SL1255 CARAT

Sikkerhetsinstruksjoner

CE-overensstemmelseserklæring

- Vi erklærer under eget ansvar, at dette produkt er i overensstemmelse med følgende standarder eller standardiserede dokumenter: EN 60745, EN 61000, EN 55014 i overensstemmelse med forskrifterne 2014/30 / EU, 2006/42 / EF, 2011/65 / EU

•Technical file at: CARAT Nederland B.V. Nikkelstraat 18, 4823 AB Breda, The Netherlands

ADVARSEL! Les alle sikkerhetsvarslene og -instruksjonene Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade.

Oppbevar alle varsler og instruksjoner for fremtidig henvisning. Begrepet "verktøy" i advarslene henviser til strømforsyningsverktøyet med strømforsyning eller batteridrevet (trådløst) verktøy.

a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder kan føre til ulykker.
b. Bruk ikke verktøyet i eksplosive atmosfærer slik som ved tilstedeværelse av tennbare væsker, gasser eller støv. Verktøyet skaper gnister som kan antenne støv eller gasser.
c. Hold barn og utenforstående utenfor rekkevidde ved arbeid med styrkeverktøyet. Distraksjoner kan forårsake tap av kontroll.

2) ELEKTRISK SIKKERHET

a. Verktøyplugget må passe til utløpet. Endre aldri pluggen på noe vis. Bruk ikke andre adapterplugger med jordet verktøy. Umodifiserte plugger og matchende utløp vil redusere risiko for elektrisk sjokk.
b. Unngå kroppskontakt med jordede overflater slik som rør, radiatorer, kjeder og kjøleskap. Det er en økt risiko for elektrisk sjokk hvis kroppen din er jordet.
c. Utsett ikke verktøy for regn eller våte betingelser. Vann som kommer inn i verktøyet vil øke risiko for elektrisk sjokk.
d. Ikke tukle med ledningen. Bruk aldri ledningen for å bære, dra eller plugge ut verktøyet. Hold ledningen unna varme, olje og skarpe kanter eller bevegelige deler. Skadede eller vridde ledningen vil øke risiko for elektrisk sjokk.
e. Ved bruk av et verktøy utendørs, bruk en forlengelsesledning passende for utendørs bruk. Ved bruk av en ledning passende for utendørsbruk, reduserer risiko for elektrisk sjokk.
f. Ved drift av et verktøy i en fuktig omgivelse er uunngåelig, bruk en skillebryter mot jordingslekkasje. Ved bruk av en skillebryter mot jordingslekkasje reduseres risiko for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a. Vær på vakt, pass på hva du gjør and bruk sunn fornuft ved bruk av strømverktøyet. Bruk ikke et verktøy når du er trøtt eller påvirket av narkotika, alkohol eller medisin. Et øyeblikks uoppmerksomhet ved drift av et verktøy kan føre til alvorlig personlig skade.
b. Bruk verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmasker, sklisikre sko, harde hjelmer eller hørselsvern brukt for riktige betingelser vil redusere personlige skader.
c. Unngå utilsiktet start. Sørg for at bryteren er i av-stilling før tilkobling til strømkilden og/eller batteriet, ta opp eller bære verktøyet. Bæring av verktøyet med fingeren din på bryteren eller tilføring av energi til verktøyene som har bryteren på kan føre til ulykker.

—NO—

d. Fjern enhver justeringsnøkkel eller skiftenøkkel ved å skru verktøyet på. En skiftenøkkel eller en nøkkel koblet til en roterende del av verktøyet kan det føre til personlig skade.
e. Ikke overvurder. Oppretthold riktig fotfeste og balanse til alle tidspunkt. Dette fører til bedre kontroll av verktøyet i uventede situasjoner.
f. Kle deg riktig. Ha ikke på deg løse klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan fanges i bevegelige deler.
g. Hvis apparatet er levert for forbindelse til støvutvinnelse og innsamlingsanlegg, sørg for at disse blir tilkoblet og brukt på riktig vis. Bruk av støvsamling kan reduserer støvrelaterte farer.

4) VERKT∅Y BRUK OG PLEIE

a. Ikke bruk makt på verktøyet. Bruk riktig verktøy for din anvendelse. Riktig verktøy vil gjøre jobben bedre og sikre satsen for det som det ble designet til.
b. Bruk ikke verktøyet hvis bryteren ikke skrur det av og på. Et verktøy som ikke kan bli kontrollert med bryteren er farlig og må bli reparert.
c. Koble pluggen fra strømkilden og/eller batteriet fra strømkilden før enhver justering, endring av tilbehør eller oppbevaring av verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte verktøyet tilfeldig.
d. Oppbevar verktøy i bruk utenfor rekkevidde av barn og ikke la noen personer uten kjennskap til verktøyet eller disse instruksjonene bruke verktøyet. Verktøyene er farlige i hendene på utrente brukere.
e. Vedlikehold a verktøy Sjekk for ujevnt stilling eller binding av deler i bevegelse, hvor lett deler skades, riktig montering og andre forhold som kan påvirke riktig drift av verktøyet. Hvis skadet skal verktøyet repareres i forkant av bruk. Mange uhell er forårsaket av dårlig oppbevarte verktøy.
f. Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjærverkøy med skarpe skjarekanter har mindre sannsynlighet for å hekte seg fast og er lettere å kontrollere.
g. Bruk verktøyet, tilbehør og verktøybitene osv., i samsvar med disse instruksjonene, under hensyntagen til arbeidsforholdene og arbeidet som skal utføres. Bruk av verktøy for operasjoner ulike fra tiltenkt hensikt kan føre til en farlig situasjon.

SIKKERHETSADVARSLER FOR SKJÆREMASKINEN

. Beskyttelsen som er levert med verktøyet må være sikkert festet til el-verktøyet og plassert slik at den gir maksimal sikkerhet, slik at minst mulig av skiven er eksponert mot operatøren. Su og tilskuerne må holde dere vekk fra planet til den roterende skiven. Beskyttelsen beskytter operatøren mot løse fragmenter fra skiven, samt mot utilsiktet kontakt med skiven.
Bruk kun diamantskjæreskiver på el-verktøyet. Bare fordi et tilbehør kan kobles til el-verktøyet, garanterer ikke det en sikker drift.
. Tilbehørets nominelle hastighet må være minst lik den maksimale hastigheten som er merket på el-verktøyet. Tilbehør som går raskere enn deres nominelle hastighet, kan ødelegges og fly fra hverandre.
. Skivene må kun brukes til anbefalte bruksområdene. For eksempel: Ikke slip med siden på skjæringskiver. Slipende avskjæringsskiver er beregnet for perifer sliping, sidekreftene som påføres disse

—NO—

kan føre til at de ødelegges.

Bruk alltid uskadede skiveflenser som har riktig diameter for den valgte skiven. Riktige skiveflenser støtter skiven og reduserer dermed muligheten for skivebrudd.
. Utvendig diameter og tykkelsen på tilbehøret må være innenfor kapasitetsgrensene for el-verktøyet ditt. Man kan ikke beskytte seg mot eller kontrollere tilbehør med feil størrelse på en tilstrekkelig måte.
Akselstørrelsen på skiver og flenser må passe til spindelen på el-verktøyet. Skiver og flenser med akselhull som ikke samsvarer med maskinvaren som monteres på el-verktøyet, vil miste balansen, vibrere for mye og kan føre til tap av kontroll.
. Bikke bruk skadede skiver. Kontroller at skivene ikke har hakk og sprekker før hver bruk. Dersom el-verktøyet eller skiven faller ned, må det undersøkes at de ikke er skadet, eller montere en uskadet skive. Etter å ha inspisert og montert skiven, plasser deg selv og evt. tilskuere vekk fra den roterende skivens plan og kjør el-verktøyet med maksimal hastighet uten belastning i ett minutt. Skadede skiver vil normalt dele seg i løpet av denne prøvetiden.
. Bruk personlig verneutstyr. Avhengig av bruken, bruk ansiktsskjold, beskyttelsesbriller eller vernebriller. Ved behov, bruk støvmaske, hørselsvern, hansker og forkle som kan stoppe små slipe-eller arbeidsstykkefragmenter. ∅yevernet må kunne stoppe flygende rusk som genereres under de ulike arbeidsoppgavene. Støvmasken eller åndedrettsvernet må kunne filtrere partikler som genereres av arbeidet ditt. Langvarig eksponering for støy med høy intensitet kan medføre hørselstap.
. Hold tilskuere på trygg avstand fra arbeidsområdet. Alle som beveger seg inn i arbeidsområdet må bruke personlig verneutstyr. Fragmenter av arbeidsstykker eller ødelagt skive kan slynges ut og forårsake personskader utover det umiddelbare driftsområdet.
. Hold kun el-verktøyet i de isolerte gripeflatene når du utfører en arbeidsoppgave der skjæreutstyret kan få kontakt med skjulte ledninger eller med sin egen ledning. Skjæreutstyr som kommer i kontakt med en "levende" ledning, kan føre til at metalldelene på el-verktøyet blir "levende" og kan gi brukeren et elektrisk støt.
Plasser ledningen unna det roterende tilbehøret. Hvis du mister kontrollen kan ledningen kuttes eller hakkes, og hånden eller armen kan bli trukket inn i den roterende skiven.
Legg aldri fra deg el-verktøyet før tilbehøret har stoppet helt opp. Den roterende skiven kan ta tak i underlaget, som gjør at du kan miste kontrollen.
. Ikke la el-verktøyet gå mens du bærer det. Ved utilsiktet kontakt med det roterende tilbehøret, kan det ta tak i klærne dine og dra tilbehøret mot i kroppen.
. Rengjør el-verktøyets luftventilasjon regelmessig. Motorens vifte vil trekke støvet inn i huset, og en overdreven opphopning av pulverisert metall kan innebære elektriske farer.
. Ikke bruk el-verktøyet i nærheten av brennbare materialer. Gnistene kan antenne disse materialene.
. Ikke bruk tilbehør som krever flytende kjølevæsker. Bruk av vann eller andre flytende kjølevæsker kan føre til. elektrosjokk eller støt.

REKYL OG RELATERTE ADVARSLER

Rekyl er en plutselig reaksjon på en skive som er klemt fast eller som hakker. Når den roterende skiven setter seg fast eller hakker vil det i sin tur forårsake at el-verktøyet blir dratt i den motsatte retningen av skivens rotasjon på tidspunktet når det setter seg fast. For eksempel, hvis en slipeskive hakker eller klemmes fast av arbeidsstykket, kan kanten av skiven som kommer inn i klemmepunktet grave seg inn i overflaten på

—NO—

materialet og kan føre til at skiven hopper ut. Skiven kan enten hoppe mot eller bort fra brukeren, avhengig av retningen for skivens bevegelse ved klemmepunktet. Slipeskiver kan også ødelegges i disse tilfellene.

Rekyl er et resultat av misbruk av el-verktøyet og/eller feil bruksprosedyrer eller arbeidsforhold, og kan unngås ved å ta de riktige forholdsregler som angitt nedenfor.

. Oppretthold et fast grep på el-verktøyet og plasser kroppen og armen slik at du kan motstå rekylkrefter. Bruk alltid hjelpehåndtaket dersom det finnes. Det vil gi maksimal kontroll over rekylen eller momentreaksjonen under oppstart. Brukeren kan kontrollere momentreaksjonene eller rekylkreftene dersom de riktige forholdsreglene tas.
. Ha aldri hånden i nærheten av roterende tilbehør. Tilbehøret kan slå tilbake over hånden.
. Ikke plasser kroppen din i linje med den roterende skiven. Rekylen vil rotere verktøyet i den motsatte retningen til skivens bevegelse på hakkepunktet.
. Utvis spesiell forsiktighet når du arbeider med hjørner, skarpe kanter, osv. Unngå at tilbehøret hopper eller hakker. Hjørner, skarpe kanter eller hoppende bevegelser har en tendens til å lage hakk i det roterende tilbehøret og forårsake tap av kontroll eller rekyl.
. Ikke fest et sagkjede, snekkerblad, eller en segmentert diamantskive med en perifer klaring over 10 mm eller tannet sagblad. Slike blad gir hyppige rekyler og tap av kontroll.
. Ikke sett fast skiven eller påfør for mye trykk. Ikke forsøk å utføre et overdrevent dypt kutt. Overbelastning av skiven øker muligheten for at skiven for å vrir seg eller setter seg fast i kuttet, samt muligheten for tilbakeslag eller skivebrudd.
. Dersom skiven har satt seg fast eller hvis du avbryter et kutt av en eller annen grunn, må du slå av el-verktøyet og holde det helt rolig til skiven har stoppet helt opp. Forsøk aldri å fjerne skiven fra kuttet mens skiven er i bevegelse, da det kan medføre rekyl. Finn årsaken til at skiven satte seg fast og foreta korrigerende tiltak for å eliminere den.
. Ikke start opp igjen skjærearbeidet i arbeidsstykket. La skiven komme opp i maksimal hastighet og deretter la det forsiktig gå inn i kuttet igjen. Skiven kan sette seg fast, gå opp eller rekylere dersom el-verktøyet startes opp igjen i arbeidsstykket.
. Bruk støttebord eller ethvert overdimensjonert arbeidsstykke for å minimere risiko for klemming og rekyl av skiven. Store arbeidsstykker har en tendens til å synke under egen vekt. Det må plasseres støtter under arbeidsstykket nær kuttlinjen og nær kanten av arbeidsstykket på begge sider av skiven.
. Bruk ekstra forsiktighet når du gjør en "utskjæring" i eksisterende vegger eller andre tette områder. Den gjennomtrengende skiven kan kutte av gass- eller vannrør, elektriske ledninger eller gjenstander som kan forårsake rekyl.

5) SERVICE

Få servicen på el-verktøyet ditt utført av en kvalifisert fagmann, og bruk kun identiske reservedeler.

Dett vil sikre at sikkerheten til el-verktøyet opprettholdes.

Symboler som brukes i denne veiledningen

V.....volt

A.....ampere

Hz......hertz

W......watt

\~......Vekselstrøm

n_0 ......tomgangshastighet

min ^-1 .....omdreininger eller sleidebevegelse per minu

.....advarsel om generell fare

....verktøy klasse II

.....les disse instruksjonene

......bruk alltid øyebeskyttelse

......bruk alltid støvmaske.

......bruk alltid hørselsvern

.....bruk sikkerhetsgodkjent hjelm

.....Hold hendene unna – fare for klemming.

FARE! Hold hendene unna skjæreområdet og bladet.

Roterende deler – fare for sammenvikling. Hold hendene, løse klær og langt hår borte fra de bevegelige delene

Ikke avhend elektrisk verktøy, tilbehør eller emballasje sammen med husholdningsavfall

SPESIELLE SIKKERHETSREGLER

1. Hold alltid hendene unna skjæreområdet og bladet! Hold den andre hånden på hjelpehåndtaket. Hendene kan ikke skjæres av bladet dersom begge holder i håndtakene.

2. Ikke rekk inn hånden under der du arbeider.

3. Hold verktøyet i de isolerte gripeflatene når du utfører en arbeidsoppgave der skjæreutstyret kan få kontakt med skjulte ledninger eller med sin egen ledning. Kontakt med en "levende" ledning, vil føre til at metalldelene på el-verktøyet blir "levende" og gi brukeren elektrisk støt.

4. Bruk alltid blad med riktig størrelse og form på arborhullet. Blader som ikke samsvarer med sagens monteringsutstyr, vil gå rundt på en eksentrisk måte og forårsake at du mister kontrollen over sagen.

5. Bruk aldri skadede eller feil arborflenser eller -bolter. Arborflensene og -bolten ble spesialdesignet for din sag for å gi best ytelse og driftssikkerhet.

6. Oppretthold et fast grep på sagen og plasser kroppen og armen som gjør at du kan motstå REKYLKREFTENE. REKYLKREFTENE kan kontrolleres av operatøren dersom det riktige forholdsreglene tas.

7. Bruk aldri et sløvt eller skadet blad.

8. Bruk bare anbefalte blad, som er klassifisert for maskinens maksimale nominelle turtall eller høyere med riktig arborhull.

9. Stram bladbolten og alle klemmene før du bruker utstyret.

10. Kontroller at det ikke finnes fremmedlegemer på innsiden av overflatene på arborflensene og sidene på bladet.

11. Sjekk at bladet ikke har sprekker eller andre skader før bruk. Sprukket eller skadet blad må straks skiftes ut. Foreta en prøvekjøring uten motstand i minst 30 sekunder før du bruker utstyret.

12. Start aldri verktøyet med arbeidsstykket i berøring med bladet.

13. La motoren oppnå full hastighet før du starter skjæringen.

14. Viktig: Slipp opp strømbryteren etter at du er ferdig med skjæret, og vent til skjærebladet har

—NO—

stoppet helt opp før du legger fra deg saga.

1. Bruk aldri verktøyet i et område med brennbare faste stoffer, væsker eller gasser. Gnister fra kommutatoren eller karbonbørstene kan føre til brann eller eksplosjon.
2. Dette verktøyet ble designet for bestemte arbeidsoppgaver. Produsenten anbefaler på det sterkeste at dette verktøyet IKKE endres og / eller brukes til andre bruksområder enn det det ble designet for. IKKE bruk verktøyet dersom du ikke er sikker på bruken. Ta først kontakt med produsenten og få råd dersom du er i tvil.
3. Bruk bare maskinen for tørrskjæring i stein, betong eller mur.
4. Bruk hjelpehåndtaket som følger med verktøyet. Dersom du mister kontrollen, kan det føre til personskader.
5. Bruk en jordstrømsenhet (PRCD) (ikke inkludert) som beskyttelse mot strømstøt.
6. Hold strømledningen unna maskinens arbeidsområde. Før alltid kabelen bak deg.
7. Slå straks av maskinen dersom det oppstår uvanlige vibrasjoner eller andre funksjonsfeil Sjekk maskinen for å finne årsaken.
8. Bruk og oppbevar kun diamantblad i samsvar med produsentens anvisninger.
9. Ta hensyn til bladets dimensjoner. Diameteren av senterboret må gripe inn i spindelen uten slark. Hvis ikke, bruk nødvendige reduksjonsstykker eller adaptere (følger med bladet) for å sikre riktig passform.
10. Vær forsiktig så du unngår å treffe skjulte elektriske ledninger, gass- og vannrør. Sjekk arbeidsområdet før du begynner arbeidet med f.eks. en metalldetektor.
11. Støvet som oppstår under arbeid med dette verktøyet kan være helseskadelig. Bruk et støvavsugsystem og bruk en egnet støvmaske. Fjern det avsatte støvet med en støvsuger.

ELEKTRISK TILKOBLING

Nettspenningen må samsvare med spenningen som er angitt på verktøyets navneskilt. Verktøyet må ikke under noen omstendigheter brukes dersom strømledningen er skadet. En skadet ledning må straks skiftes ut av et autorisert servicesenter. Ikke forsøk å reparere ledningen selv. Bruk av skadede strømledninger kan føre til elektrisk støt.

INTRODUKSJON

Denne sagen er utelukkende designet for å lage murspor (parallelle doble utskjæringer i betong, mur og stein) for å montere vann-, elektriske eller gassledninger. Maskinen er designet for bruk av et par parallelle diamantblad (ikke inkludert). Maskinen kan ikke brukes til å skjære i andre materialer. Maskinen må ikke ombygges eller modifiseres o.l. for noe annet bruk enn som spesifisert i denne bruksanvisningen. Brukeren er ansvarlig for eventuelle skader og ulykker på grunn av feil bruk.

OPPAKKING

Ta ut verktøyet og alle løse deler fra pakken Ta vare på alt emballasjemateriell til du har inspisert maskinen og funnet den tilfredsstillende.

MERK: Riktige diamantblad for tørrskjæring (ikke inkludert) må monteres på maskinen før den brukes.

TILLATTE BLADTYPER

Bruk bare blad med diamantsegmenter med en maksimal periferiavstand mellom segmentene på 10 mm og med en negativ rivevinkel, Maksimal bladdiameter på 125 mm og en minimum kjernetykkelse på 1,5 mm. Det er ikke tillatt å bruke limte forsterkede slipeskiver med denne maskinen.

INNHOLD I ESKEN

1. Wall Chaser-maskin
2. Avstandssett 15 mm, 10 mm, 6 mm
3. Sidehåndtak

MONTERING AV DIAMANTBLADENE OG JUSTERING AV SPORBREDDEN UNDER

MONTERING AV BLADENE

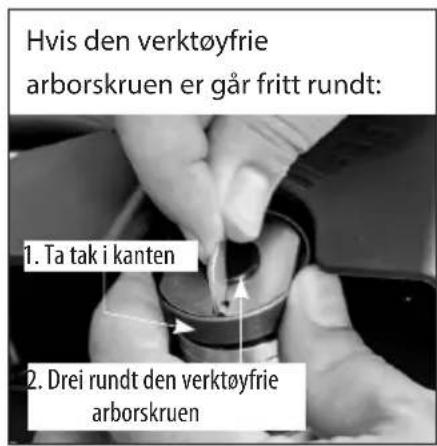

MERK: Hold i kanten på den verktøyfrie arborskruen hvis den ikke kan fjernes fordi arboret bare dreier seg sammen med skruen (går fritt rundt). Det vil løsne skruen.

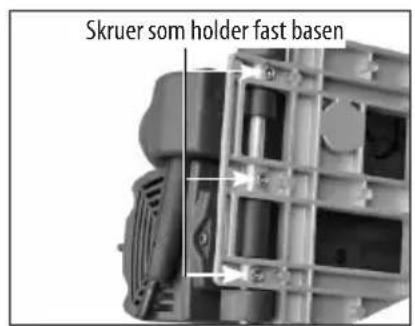

1. Koble fra maskinen og skyv på stoppetappen for å løsne basen og la den svinge ned og ut av veien.
2. Plasser det indre bladet på plass direkte på arboret og pass på at rotasjonsretningen på bladet og pilen på maskinen peker i den samme retningen.

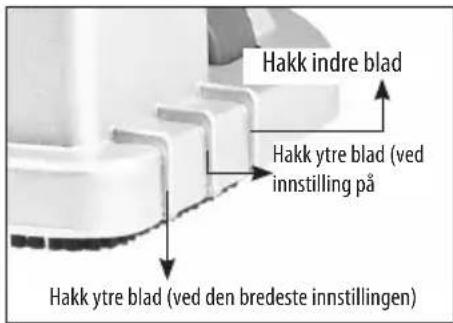

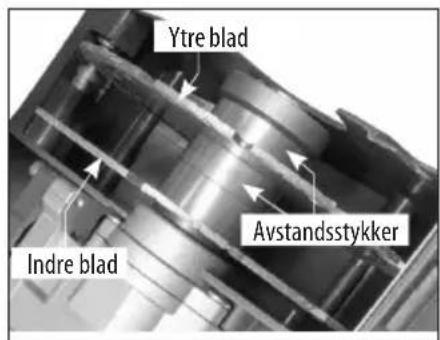

3. Plasser så mange avstandsstykker som er nødvendig for å få den ønskede sporbredden. Disse finnes i størrelsene 15, 10 og 6 mm.
4. Sett det ytre bladet på plass.
5. Plasser de alle gjenværende avstandsstykker fra avstandssettet på toppen av det ytre bladet (slik at arboret kan strammes).
6. Sett den verktøyfrie arborskruen på plass.
7. Vipp opp tappen på arborskruen og skru den godt inn. Det kan være nyttig å bruke hansker og ta tak i bladet for å holde det rolig mens du strammer arborskruen. Vipp tappen ned igjen etter at strammingen er utført.
8. Når du lukker basen, må du forsikre deg om at fjæren er riktig plassert i kontakten i basen, og trykk deretter på endetappen for å stenge basen.

MERK: Bruk blader som har en arborhull som passer, og som er produsert for maskinens maksimale nominelle hastighet eller høyere.

FJERNING AV BLADET

Fjerning utføres på motsatt måte som monteringen av bladet

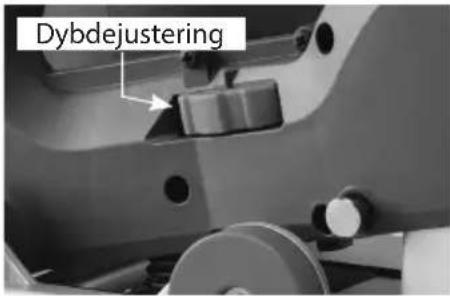

Drei dybdejusteringen til ønsket skjæredybde. Merk at den reelle skjæredybden vil avta noe etter hvert som diamantbladene slites.

FORSIKTIG: For dyp skjæring i harde materialer, anbefales det å skjære først ca. 20 mm før du utfører den endelige skjæret i full dybde. Dette vil være raskere, mer effektivt og mindre belastende for motoren.

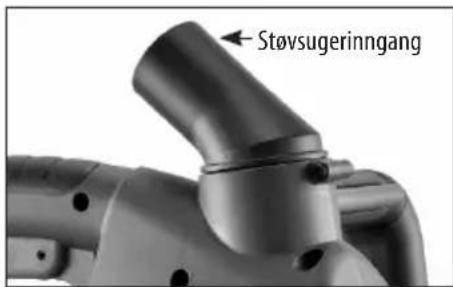

Det finnes en støvsugerinngang på bladdekselet for å samle støvet under bruken. Den skal alltid brukes. Koble ganske enkelt støvsugerkabelen til støvsugerinngangen.

STARTING OG STOPPING AV VERKT∅YET

For å slå det på:

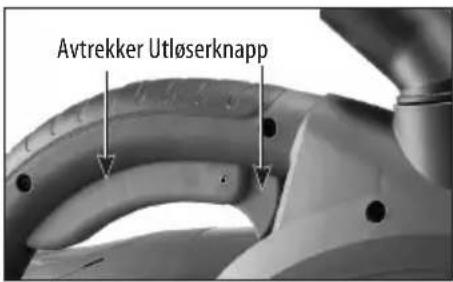

Denne maskinen har en type bryter med låsing. Trykk først utløseren ned, og trykk deretter på avtrekkeren for å slå på maskinen. Av sikkerhetsgrunner er det ikke mulig å låse avtrekkeren nede.

Slå av:

Slipp avtrekkerbryteren for å stoppe maskinen. Etter at maskinen er slått av, vil bladet fortsatt rotere en stund. Pass på at noen deler av kroppen din ikke kommer i kontakt med bladet mens det fremdeles går rundt.

BELASTNINGSVARSEL, BESKYTTELSE MOT OVERLAST OG OVEROPPHETING

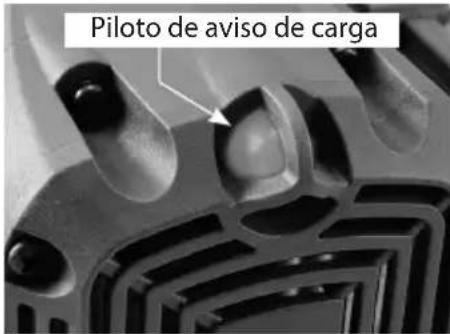

Varsellampe for belastning:

Når enheten er koblet til, vil lampen lyse kontinuerlig grønt.

Når belastningen på motoren er i maksimalområdet, vil lyset blinke rødt. Når motoren er overbelastet eller overopphetet, vil lyset lyse kontinuerlig rødt.

Funksjonen for belastningsvarselet:

Når den maksimale belastningen overskrides, vil belastningsvarselfunksjonen trå i kraft og føre til at motoren

—NO—

pulserer. Når dette skjer, må operatøren redusere trykket på verktøyet, og det vil automatisk gå tilbake til normal drift. Dersom belastningen ikke minskes, vil motoren slå seg av og varsellampen for belastning vil lyse kontinuerlig rødt. I dette tilfellet må motoren startes på nytt ved å slå bryteren AV og deretter PÅ igjen.

Termisk vern mot overoppheting:

Dersom motorens temperatur blir for høy, vil motoren slå seg av og varsellampen for belastning vil lyse kontinuerlig rødt. Motoren må startes på nytt ved å slå bryteren AV og deretter PÅ igjen. Ikke belast motoren umiddelbart etter omstarten dersom dette skjer. Kjør alltid maskinen uten belastning i noen minutter for å gjenvinne normal temperatur før du fortsetter.

FORSIKTIG: Motoren vil bli skadet dersom den overbelastes eller overopphetes gjentatte ganger. Kjør alltid motoren uten belastning i noen minutter for å kjøle den ned dersom den har stoppet på grunn av enten overoppheting eller overbelastning.

HVORDAN BRUKE VERKT∅YET

Denne kraftige sagen kreve to-håndsdrift for å sørge for en maksimal beskyttelse. Hold sagen godt fast MED BEGGE HENDENE slik at du ikke mister kontrollen, noe som kan føre til personskader.

SIKTEHAKK

Siktehakkene foran på maskinen skjærelinjen som operatøren skal følge. Det innerste hakket viser linjen til det innerste bladet. Bruk det innerste hakket som referansepunkt, da det ikke vil endres med de forskjellige sporbreddeinnstillingene. Det ytterste hakket viser linjen til det ytre bladet under den bredeste innstillingen. Hakket i midten viser den ytre linjen med middels sporbredde (ved bruk av avstandsstykke på 15 mm).

DRIFT

1. Still inn ønsket sporbredde.

2. Juster skjærets dybde.

3. Merk av skjærelinjen

4. Sett maskinen i posisjon på arbeidsstykket.

5. Klem på avtrekkeren og la maskinen nå full hastighet mens den fremdeles er hevet og bladene ennå ikke er i kontakt med arbeidsstykket.

6. Hold fast med begge hender, senk bladene sakte ned i skjæret, fortsett til dybdestoppet er nådd. Start på toppen av veggen og trekk maskinen nedover. Forsikre deg om at basen ligger stødig fast på arbeidsstykket.

—NO—

FORSIKTIG: Pass på at du ikke kjører i en buet linje. Dette vil kunne knuse diamantbladene og innebære alvorlig fare

1. Når skjæringen er ferdig, løft maskinen til toppen av slaglengden og la skjærebladet stoppe helt før du setter den fra deg.

Ikke bruk krefter og dytt på under skjæringen. La sagen gjøre skjæringen med den hastigheten som er tillatt avhengig av type skjæring og arbeidsstykke.

SLIPING AV SL∅VE DIAMANTBLAD

Hvis det er mye gnister under skjæringen, er dette et tegn på at bladet begynner å bli sløvt. Foreta flere skjæringer i en spesiell slipestein for diamantblad eller bruk kalkholdig sandstein vekselvis for å skape bedre eksponering av diamantene (sliping).

VEDLIKEHOLD

Blås trykkluft gjennom motoren mens du kjører uten belastning for å fjerne akkumulert støv hver 50. driftstime.. (Utfør denne operasjonen oftere hvis du arbeider under spesielt støvete forhold.)

HOLD VERKT∅YET RENT

Alle deler av plast skal rengjøres med en myk, fuktig klut. Bruk ALDRI løsemidler for å rengjøre plastdeler. Disse kan oppløse eller på annen måte skade materialet. Bruk vernebriller när du bruker trykkluft.

KARBONB∅RSTENE

Karbonbørstene er en vanlig slitasjedel og må byttes når de når slitasjegrensen. Skift ut børstene dersom de er nede på 6 mm eller mindre.

For å skifte ut:

Koble fra maskinen, trykk på stoppetappen for å åpne basen, og fjern skruen for å løsne hver børstehette. Fjern de tre skruene for å fjerne basen midlertidig for å gjøre det lettere å bytte børsten i bunnen.

Trekk karbonbørstefjærene tilbake for å løsne spenningen. Fjern skruen som holder fast ledningen til karbonbørsten. Trekk deretter ut børsten. Gjenta det samme på den andre siden. Utfør prosedyren i omvendt rekkefølge for å montere børstene igjen.

—NO—

MERK: Sørg for at børstene kommer tilbake på plass slik de kom ut dersom du monterer de samme børstene på nytt. Ellers vil det oppstå en innkjøringsperiode som vil redusere motorens ytelse og øke slitasjen på børstene.

Forsiktig: Skift alltid ut børstene parvis.

Dersom det er behov for å bytte ut strømledningen, må dette utføres av produsenten eller dennes forhandler for å unngå sikkerhetsrisiko.

ADVARSEL: Alle reparasjoner må utføre av et autorisert servicesenter. Feil utførte reparasjoner kan føre til personskader eller død.

Lyd-/vibrasjonsinformasjon

Målt i henhold med EN 60745-1

Modellnr.: SL-1255

Lydnivå: LpA: 95.0 db(A) L

wA: 106.0 dB(A) K = 3 dB(A)

Vibrasjonsnivå: a_h=2,8 m/s^2 K=1,5m/s

2

Vibrasjonsutslippsnivået er målt i samsvar med en standardisert test gitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet og som en foreløpig vurdering av eksponering for vibrasjon når du bruker verktøyet for de nevnte anvendelsene.

• bruk av verktøyet for forskjellige applikasjoner, eller med annet eller dårlig vedlikeholdt tilbehør, kan øke eksponeringsnivået betydelig
• tidspunktene når verktøyet er slått av eller når det kjøres, men ikke egentlig gjør jobben, kan redusere eksponeringsnivået betydelig

! beskytt deg mot effekten av vibrasjon ved å opprettholde verktøyet og dets tilbehør, holde hendene varme og organisere arbeidsmønstrene dine

CE Samsvarserklæring

•Vi erklærer at det er vårt ansvar at dette produktet er i samsvar med følgende standarder eller standardiserte dokumenter: EN 60745, EN 61000, EN 55014 i henhold med forskriftene 2014/30/EU, 2006/42/EC, 2011/65/EU

•Technical file at: CARAT Nederland B.V.

Nikkelstraat 18, 4823 AB Breda, The Netherlands
