BBU-MODULE-04 - Batterie CARAT - Kostenlose Bedienungsanleitung

Produkttyp	Batteriemodul
Marke	CARAT
Modell	BBU-MODULE-04
Technologie	Lithium-Ionen (Li-Ion)
Nennspannung	12 V
Kapazität	100 Ah
Energiegehalt	1200 Wh
Abmessungen (L x B x H)	260 x 175 x 220 mm
Gewicht	11 kg
Betriebstemperaturbereich	-20 °C bis +60 °C
Ladetemperaturbereich	0 °C bis +45 °C
Ladegerät empfohlen	CARAT Ladegerät mit 10 A
Überladeschutz	Ja, integriertes BMS
Tiefentladeschutz	Ja, integriertes BMS
Kurzschlussschutz	Ja
Lebensdauer (Zyklen)	> 2000 Zyklen bei 80 % Entladetiefe
Selbstentladung	< 3 % pro Monat
Anschlüsse	M8 Schraubanschlüsse
Gehäusematerial	ABS-Kunststoff
Wartung	Wartungsfrei
Schutzart	IP65
Zertifizierungen	CE, UN38.3
Garantie	2 Jahre

Häufig gestellte Fragen - BBU-MODULE-04 CARAT

Wie installiere ich das BBU-MODULE-04 Batteriemodul?

Das BBU-MODULE-04 wird mit den mitgelieferten Schrauben an einer ebenen Fläche befestigt. Beachten Sie die richtige Polung und schließen Sie die Kabel fest an. Ein detaillierter Installationsplan ist in der Bedienungsanleitung enthalten.

Welches Ladegerät ist für das BBU-MODULE-04 geeignet?

Verwenden Sie ein CARAT Ladegerät mit einer Nennspannung von 12 V und einem Ladestrom von 10 A. Das integrierte BMS regelt den Ladevorgang automatisch.

Wie lange dauert das Laden des BBU-MODULE-04?

Die Ladezeit beträgt bei vollständiger Entladung etwa 10 Stunden mit einem 10 A Ladegerät. Die genaue Zeit hängt vom Ladezustand und der Umgebungstemperatur ab.

Wie lange hält das BBU-MODULE-04 bei einer vollen Ladung?

Die Betriebsdauer hängt vom angeschlossenen Verbraucher ab. Bei einer Last von 100 W beträgt die Laufzeit ca. 12 Stunden. Bei geringerer Last entsprechend länger.

Kann das BBU-MODULE-04 in Reihe geschaltet werden?

Ja, Sie können mehrere BBU-MODULE-04 in Reihe schalten, um eine höhere Spannung zu erreichen (z.B. 24 V, 48 V). Achten Sie auf identische Ladezustände und verwenden Sie geeignete Verbindungskabel. Details in der Bedienungsanleitung.

Wie lagere ich das BBU-MODULE-04 bei längerem Nichtgebrauch?

Lagern Sie das Modul an einem kühlen, trockenen Ort bei einer Temperatur zwischen 10 °C und 25 °C. Laden Sie es auf etwa 50 % Ladung auf. Kontrollieren Sie den Ladezustand alle 3 Monate und laden Sie ggf. nach.

Was bedeuten die LEDs am BBU-MODULE-04?

Das BBU-MODULE-04 verfügt über eine LED-Anzeige: Grün zeigt normale Funktion an, Rot bedeutet eine Störung (z.B. Überladung oder Übertemperatur). Ein Blinken kann auf einen Fehler hinweisen. Bitte konsultieren Sie die Bedienungsanleitung für die genaue Bedeutung.

Ist das BBU-MODULE-04 wasserdicht?

Ja, das Gehäuse entspricht der Schutzart IP65, d.h. es ist staubdicht und gegen Strahlwasser geschützt. Dennoch sollte es nicht dauerhaft unter Wasser getaucht werden.

Wie entsorge ich das BBU-MODULE-04 umweltgerecht?

Entsorgen Sie das Modul gemäß den örtlichen Vorschriften für Lithium-Ionen-Batterien. Geben Sie es bei einer Sammelstelle oder einem Wertstoffhof ab. Nicht in den Hausmüll werfen.

Gibt es eine Bedienungsanleitung für das BBU-MODULE-04?

Ja, die ausführliche Bedienungsanleitung von CARAT finden Sie auf der Website notice-facile.com als PDF zum Download.

BEDIENUNGSANLEITUNG BBU-MODULE-04 CARAT

KEY FEATURES

■ Helps protects integrity of cache in the event of power or server failure
■ Higher maximum ambient temperature tolerance than previous generation battery backup units
■ Multiple modes of operation and retention times
■ Transparent and shorter learning cycles
■ For use on all existing 6Gb/s MegaRAID controllers
- Customize mounting location in chassis with remote mounting options

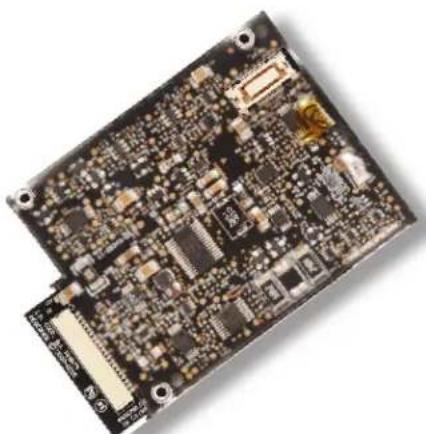

Close-up of a printed circuit board (PCB) with visible traces, pads, and components (no text or symbols)

LSliBBU08

LSI™ MegaRAID® LSliBBU08

Intelligent Battery Backup Unit for 6Gb/s MegaRAID SAS Controller Cards

Higher Ambient Temperature Tolerances and Increase Serviceability

The LSliBBU08 can tolerate higher ambient temperatures around the battery backup unit as compared to the previous generation battery, with tolerances of up to 55°C versus 45°C for ambient cell temperature. There is also a remote mount option available which allows customers who have limited chassis space or a constrained thermal environment to reposition the battery backup unit away from the RAID controller card for cooling purposes.

A lower temperature environment will generally help prolong the service life of a battery backup unit, while high temperatures and extreme conditions will shorten the battery life. For example, if the battery is set to a 12-hour DRT and 45°C mode, it may not require replacement for the life of the RAID controller ^1 . However, using a 48-hour DRT and 55°C mode with your battery may cause a situation where the battery requires replacement after the first year of use ^2 .

Multiple modes of operation and retention time

The LSliBBU08 allows for multiple modes of operation, which let the user select a shut-off data retention time (DRT) of 12, 24, or 48 hours with associated operating temperatures, learn cycles, and estimated service lives. The MegaRAID controller firmware will use the LSliBBU08 until it calculates that the battery can only guarantee cache data for the selected period of time in the event of power loss to the server. With previous generation MegaRAID batteries, there was only one mode of operation with a retention time of 72 hours. By offering these multiple modes of operation, the LSliBBU08 provides the flexibility to select the optimum DRT, performance based on cache policy, and maximum operating temperature that best fits their specific application and environment.

LSliBBU08	MODE1	MODE2	MODE3	MODE4	MODE5	LSliBBU07
Data Retention Time (DRT) 2	12 Hrs 12 Hrs 24 Hrs 48 Hrs 48 Hrs 72 Hrs
Transparent Learn Cycle	/
Op Temp (Charging Temp)	45°C	55°C	45°C	45°C	55°C	45°C
Estimated service life ^2	5 years 3 years 3 years 3 years 1 years			1 year

Transparent and Shorter Learn Cycles

The battery learn cycle is the process where MegaRAID firmware recalibrates the battery gas gauge with respect to the battery's chemical capacity so that controller can decide whether or not the battery can maintain the controller cache for the selected period of time (DRT) in the event of a power failure. The battery learn cycle partially discharges and then fully charges the battery backup unit.

With the LSliBBU08, if the user requests a limited DRT of 12 or 24 hours, the controller will continue to work in write-back mode during the discharge and recharge learn cycle. In the event of a power failure during this learn cycle, the controller is designed to accommodate that there is still enough energy left in the battery to provide the selected retention time (12 or 24 hours). Because the learn cycles can be performed as needed by the BBU without impact to the write cache policy or performance, this is called a transparent learn cycle.

During the learn cycle in 48-hour DRT modes, the controller is forced to a write-through cache policy for the duration of the discharge/recharge process, as the Relative State of Charge crosses the boundary where the stated retention time cannot be maintained. This cache policy writes the data directly to the disk and helps protect against data loss during a potential power loss. While this is similar to the existing learn cycle process for the LSliBBU07 with a 72 hour DRT, it does allow for much shorter learn cycles. Typically, the LSliBBU08 only takes 3-4 hours to discharge and recharge the battery to capacity, versus an 8-10 hour process required with the LSliBBU07 due to periodic deep discharges.

	LSIIBBU08MODE 1, 2, 3LEARN CYCLE	NO CHANGE TO CACHE POLICY3-4 HOUR LEARN CYCLE	LSIIBBU08MODE 4&5LEARN CYCLE	3-4 HOURLEARN CYCLE	LSIIBBU07LEARN CYCLE	8-10 HOURLEARN CYCLE
WB → WT Cache Policy	— Yes Yes
Discharging Yes (37%) Yes (37%) Yes (90%)
Relaxation Yes Yes Yes
Charging Yes (37%) Yes (37%) Yes (90%)
WT → WB Cache Policy	— Yes Yes

For more information and sales office locations, please visit the LSI web sites at: lsi.com

LSI, LSI and Design logo, CacheCade, FastPath, MegaRAID, MegaRAID Storage Manager, and SSD Guard are trademarks or registered trademarks of LSI Corporation. All other brand and product names may be trademarks of their respective companies.

LSI Corporation reserves the right to make changes to any products and services herein at any time without notice. LSI does not assume any responsibility or liability arising out of the application or use of any product or service described herein, except as expressly agreed to in writing by LSI; nor does the purchase, lease, or use of a product or service from LSI convey a license under any patent rights, copyrights, trademark rights, or any other of the intellectual property rights of LSI or of third parties.

Copyright ©2010 by LSI Corporation. All rights reserved.

August 2010

LSI
