GEBRUIKSAANWIJZING VKM1800.0SR Küppersbusch

2 Veiligheidsaanwijzingen en waarschuwingen 39

2.1 Voor aansluiting en werking 39
2.2 Voor de kookplaat in het algemeen 39
2.3 Voor personen 40
2.4 Symbool- en instructieverklaring ....41

3 Ventilator gebruiken 42

3.4.1 Ventilator in- en uitschakelen 42
3.4.2 Ventilatornaloop 42
3.4.3 Nalooptijd 42

4 Reiniging en onderhoud 43

4.1 Kookplaatventilator ....43

5 Montagehandleiding 44

5.1 Veiligheidsinstructies voor de keukenmeubelmonteur ....44
5.2 Montage 44
5.3 Montage afzuigsysteem 46
5.4 7-polige stekker aansluiting ventilator ....47
5.5 Montage kookplaatventilator 47

6 Buitenbedrijfstelling, afvoer 48

6.1 Buitenbedrijfstelling 48
6.2 Verwijderen van de verpakking....48
6.3 Verwijderen van oude apparaten 48

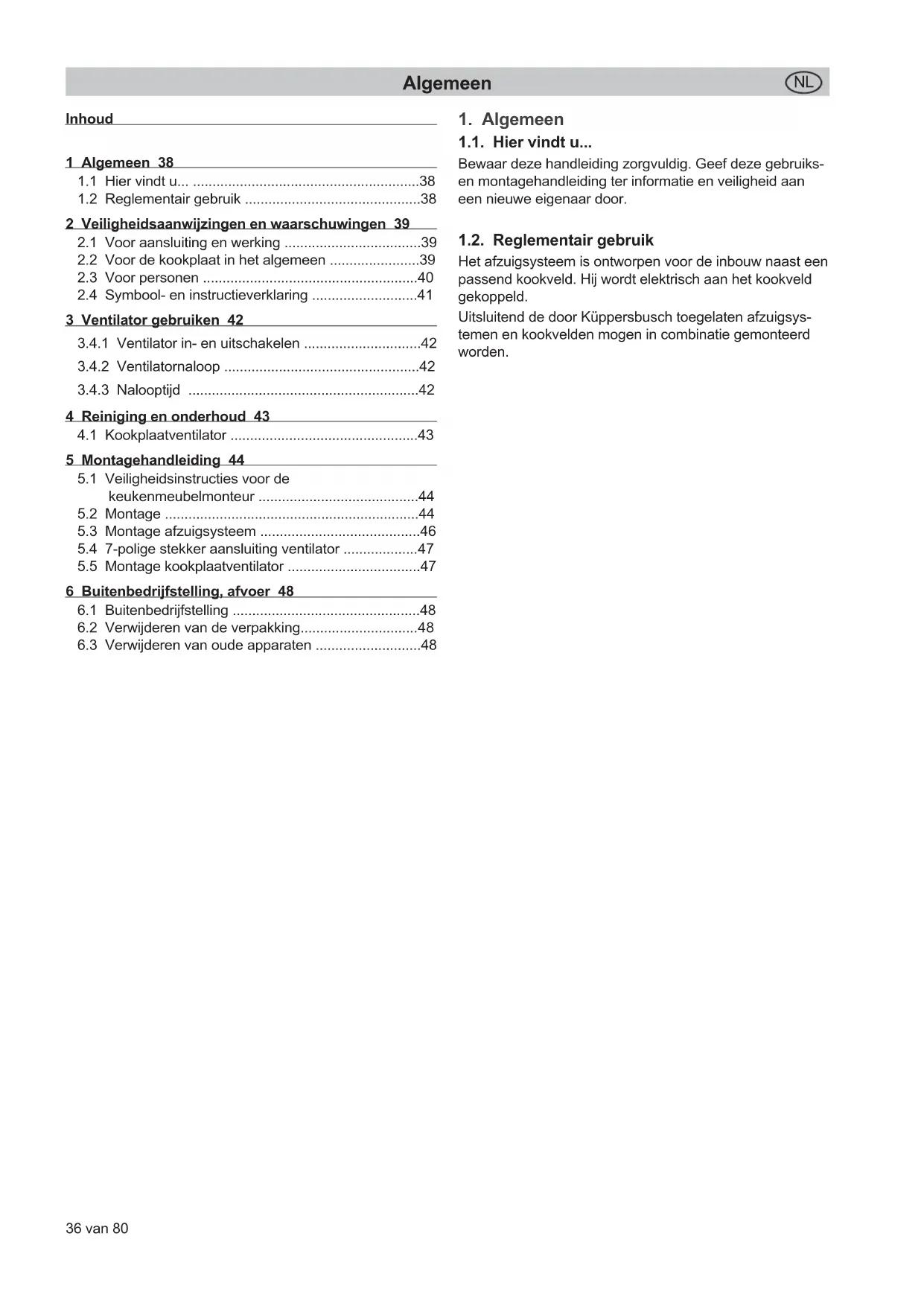

1. Algemeen

1.1. Hier vindt u...

Bewaar deze handleiding zorgvuldig. Geef deze gebruiks- en montagehandleiding ter informatie en veiligheid aan een nieuwe eigenaar door.

Het afzuigsysteem is ontworpen voor de inbouw naast een passend kookveld. Hij wordt elektrisch aan het kookveld gekoppeld.

Uitsluitend de door Küppersbusch toegelaten afzuigsystemen en kookvelden mogen in combinatie gemonteerd worden.

2. Veiligheidsaanwijzingen en waarschuwingen

2.1. Voor aansluiting en werking

• De apparaten worden volgens de geldende veiligheidsvoorschriften gebouwd.
• Aansluiting op het net, onderhoud en reparatie van het toestel mogen alleen door een erkend vakman volgens de geldende veiligheidsvoorschriften worden uitgevoerd. Ondeskundig uitgevoerde werkzaamheden vormen een risico voor uw veiligheid.
• Als het netsnoer van dit toestel beschadigd is, moet ze door de fabrikant of zijn klantenservice of door een gelijkaardig gekwalifi ceerde persoon worden vervangen om risico's te vermijden.
• Het toestel mag niet met een externe schakelklok of een extern afstandsbesturingssysteem worden gebruikt.

2.2. Voor de kookplaat in het algemeen

• Wegens de zeer snelle reactie bij een hoog ingestelde kookstand de inductiekookplaat niet zonder toezicht gebruiken!
• Houd bij het koken rekening met de hoge opwarmsnelheid van de kookzones. Vermijd het leegkoken van pannen omdat daarbij het gevaar bestaat dat de pannen oververhit raken!
• Plaats geen lege potten en pannen op de ingeschakelde kookzones.
• Wees voorzichtig bij het gebruik van au-bain-marie-pannen. Au-bain-marie-pannen kunnen ongemerkt droogkoken! Dat veroorzaakt beschadigingen aan de pan en aan de kookplaat. De fabrikant kan hiervoor niet aansprakelijk worden gesteld!
• Schakel een kookzone na gebruik altijd met de min-toets uit en niet alleen met de panherkenning.
• Oververhitte vetten en olie kunnen spontaan ontbranden. Bij het bereiden van gerechten met vet en olie altijd in de buurt blijven. Brandend vet of olie nooit met water blussen! Het toestel uitschakelen en dan de vlammen voorzichtig met bijv. een deksel of een blusdeken afdekken.

• De keramische plaat is zeer stevig. Zorg er niettemin voor dat er geen harde voorwerpen op de keramische plaat vallen. Puntvormige slagbelastingen kunnen de kookplaat doen breken.

• Bij breuken, barsten, scheuren of andere beschadigingen aan de keramische kookplaat bestaat gevaar voor elektrische schokken. Het toestel onmiddellijk buiten gebruik nemen. Onmiddellijk de zekering in de woning uitschakelen en contact opnemen met de klanten-service.

• Als de kookplaat door een defect in de sensorregeling niet meer kan worden uitgeschakeld, onmiddellijk de zekering in de woning uitschakelen en contact opnemen met de klantenservice.
• Voorzichtig bij het werken met huishoudelijke apparatuur! Netsnoeren mogen niet met de hete kookzones in contact komen.
• Brandgevaar: nooit voorwerpen op de kookplaat laten liggen.
• De keramische kookplaat mag niet worden gebruikt om er voorwerpen op neer te leggen!
• Geen aluminiumfolie of kunststof op de kookzones leggen. Alles wat kan smelten uit de buurt van de hete kookzone houden, bijv. kunststof, folie en vooral suiker en gerechten met een hoog suikergehalte. Suiker onmiddellijk met een speciale glasschraper volledig van de keramische kookplaat verwijderen zolang deze nog warm is, om beschadigingen te vermijden.
• Metalen voorwerpen (zoals keukengerei, bestek ...) mogen niet op de inductiekookplaat worden gelegd, omdat ze heet kunnen worden. Gevaar voor verbranding!
• Geen brandgevaarlijke, licht ontvlambare of vervormbare voorwerpen direct onder de kookplaat leggen.
• Metalen voorwerpen die op het lichaam worden gedragen, kunnen in de onmiddellijke nabijheid van de inductiekookplaat heet worden. Opgelet, gevaar van verbranding. Voor niet-magnetiseerbare voorwerpen (bijv. gouden of zilveren ringen) geldt dit niet.
• Nooit gesloten conservenblikken en compoundverpakkingen op kookzones verwarmen. Door de energietoevoer kunnen deze uiteenspatten!
• De sensoren schoonhouden omdat verontreinigingen door het apparaat als vingercontact kunnen worden herkend. Nooit voorwerpen (pannen, vaatdoeken, enz.) op de sensoren plaatsen!

- Als pannen tot over de sensoren overkoken, is het aanbevolen op de UIT-toets te drukken.

- Hete pannen niet in de buurt van de sensor-toetsen schuiven en deze niet afdekken. In dat geval wordt het toestel automatisch uitgeschakeld.

- Plaats de pan zoveel mogelijk in het midden van de kookzone!

- Grote pannen zoveel mogelijk op de achterste kookzones gebruiken, om te vermijden dat de sensortoetsen te warm worden (oververhitting van de touch-control; foutmelding E2).

- Als er zich in de woning huisdieren bevinden die aan de kookplaat kunnen, moet de kinderbeveiliging worden geactiveerd.

- Als bij inbouwfornuizen de pyrolysefunctie wordt gebruikt, mag de inductiekookplaat niet worden gebruikt.

- De keramische kookplaat mag in geen geval met een stoomreinigingsapparaat of dergelijke worden schoongemaakt!

- Zorg ervoor dat er geen voorwerpen (bijv. schoonmaakdoekje) in de directe nabijheid van de kookplaatafzuiging liggen. Deze kunnen door de luchtstroom naar binnen gezogen worden. In beginsel moeten vloeistoff en en kleine onderdelen uit de buurt van het toestel worden gehouden.

- Gebruik het toestel nooit zonder vetfi Iter.

- Verzadigde vetfi Iters leveren brandgevaar op!

- Frituren is alleen onder voortdurend toezicht toegestaan, fl amberen is niet toegestaan!

- Bij het gebruik van haardgekoppeld hout-, kool-, gas- of olievuur moet voor voldoende aanvoerlucht worden gezorgd. De maximaal toelaatbare onderdruk die door de afzuigkap in de ruimte van het haardgekoppeld vuur wordt veroorzaakt, mag de 4 Pa (0,04 mbar) niet overschrijden, anders bestaat er vergiftigingsgevaar.

- Tijdens het koken wordt door de damp extra vocht aan de kamerlucht afgegeven.

- In circulatiebedrijf wordt het vocht uit de damp maar voor een klein deel verwijderd. Er moet daarom altijd voor voldoende toevoer van verse lucht, worden gezorgd, bijvoorbeeld door een geopend raam of door het gebruik van huisventilatie.

• Zorg altijd voor een normaal en behaaglijk ruimteklimaat (45 - 60 % luchtvochtigheid).
• Schakel na elk gebruik in circulatiebedrijf de kookplaatafzuiging ca. 20 minuten lang op een lage stand of activeer de automatische naloop.

2.3. Voor personen

• Deze apparaten kunnen door kinderen vanaf 8 jaar alsook door personen met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of met gebrek aan ervaring en/of kennis worden gebruikt als erop toezicht wordt gehouden of als ze over het veilig gebruik van het toestel zijn geïnstrueerd en ze de bijbehorende geva- ren hebben begrepen. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij het onder toezicht gebeurt.
• De oppervlakken van verwarmings- en kookzones worden heet tijdens de werking. Daarom moeten kleine kinderen principieel uit de buurt worden gehouden.
• Er mogen alleen fornuisrekken of kookplaatafdekkingen van de kookplaatfabrikant of door de fabrikant in de gebruiksaanwijzing van het toestel vrijgegeven fornuisrekken of kookplaa-tafdekkingen worden gebruikt. Het gebruik van niet geschikte fornuisrekken of kookplaatafdekkingen kan tot ongevallen leiden.
• Personen met pacemakers of geïmplanteerde insulinepompen moeten zich ervan verzekeren dat hun implantaten niet door de inductiekookplaat worden beïnvloed (het frequentiebereik van de inductiekookplaat bedraagt 20-50 kHz).

2.4. Symbool- en instructieverklaring

Het apparaat werd volgens de huidige stand van de techniek geproduceerd. Desondanks kunnen machines risico's opleveren, die constructief niet te vermijden zijn.

Om voldoende veiligheid voor de bediener te waarborgen, worden extra veiligheidsinstructies gegeven in de vorm van de hiervolgend beschreven tekstmarkeringen.

Alleen als deze in acht worden genomen, is er voldoende veiligheid tijdens de werking gewaarborgd.

De gemarkeerde tekstpassages hebben verschillende betekenissen:

GEVAAR

Opmerking die op een direct dreigend ge- vaar wijst, waarvan de mogelijke gevolgen overlijden of zeer ernstig letsel zijn.

OPGELET

Opmerking die op een mogelijk gevaarlijke situatie wijst, waarvan de mogelijke gevolgen overlijden of zeer ernstig letsel zijn.

LET OP

Opmerking die op een gevaarlijke situatie wijst, waarvan de mogelijke gevolgen lichte verwondingen of beschadiging van het apparaat zijn.

OPMERKING

Het in acht nemen van opmerkingen vergemakkelijkt de omgang met het apparaat.

Bovendien worden op sommige plekken de volgende gevaarsymbolen gebruikt:

WAARSCHUWING VOOR ELEKTRISCHE ENERGIE! ER BESTAAT LEVENSGEVAAR!

In de buurt van dit symbool zijn onder spanning staande onderdelen aangebracht. Afdekkingen die hiermee gemarkeerd zijn, mogen uitsluitend door een erkende elektromonteur worden verwijderd.

GEBRUIKSVOORSCHRIFTEN VOOR DE OMGANG MET ELEKTROSTATISCH GEVOELIGE COMPONENTEN EN MODULES (ESD) IN ACHT NEMEN!.

Achter afdekkingen die met het hiernaast staande symbool gekenmerkt zijn, bevinden zich elektrostatisch gevoelige componenten en modules. Aanraken van stekkeraansluitingen, geleiders en componentenpins moet absoluut worden vermeden. Alleen vakpersoneel met elektronicakennis en -ervaring is bevoegd om hierin wijzigingen aan te brengen!

De open afdekking moet niet worden afgenomen.

2. □─┐│→ │ │││

1. min → 9'

2. min → 59

3. Ventilator gebruiken

Op het Touch Control bedieningspaneel bevinden zich rechts de toetsen voor de ventilator.

Voor de ingebruikname van de ventilator dient het glazen deksel weggehaald te worden. Bij modellen met een open deksel is weghalen ervan niet vereist.

Belangrijk:

Leg het deksel niet op de inductiekookplaat! Gevaar voor verbranding!

3.4.1 Ventilator in- en uitschakelen

1. Aan/Uit-toets ventilator indrukken (ca. 1 sec.)
2. De plus-toets van de ventilator indrukken. Daarna kan met de plus- of min-toets een ge-wenste vermogensstand 1, 2, 3 of 4 worden gekozen. Het symbool van de ventilator brandt. De intensieve stand 4 blijft 10 minuten lang ingeschakeld, daarna wordt automatisch teruggeschakeld naar stand 3.
3. Voor het uitschakelen op de min-toets van de ventilator drukken tot er 0 wordt weergegeven.

Tip

Om te zorgen dat de afzuiging ook bij hoge pannen (bijv. aspergepan) goed werkt, kunt u aan de ventilatorzijde een kooklepel onder het pandeksel leggen.

3.4.2 Ventilatornaloop

De ventilatornaloop wordt na het koken gebruikt om kookgeurtjes weg te zuigen. Bovendien worden hierdoor de fi Iters in de ventilator gedroogd.

Ventilatornaloop instellen

1. De plus- en min-toets van de ventilator tegelijk indrukken. Vervolgens is er een ventilatornaloop van 10 minuten ingesteld. Het symbool van de naloop brandt min
2. Door opnieuw gelijktijdig indrukken van de plus-min-toets worden 60 minuten ingesteld.
3. Door nogmaals tegelijkertijd indrukken wordt de naloop uitgeschakeld.

De ventilatorstand bij een ingeschakelde ventilatornaloop kan naar wens ingesteld en gewijzigd worden.

3.4.3 Nalooptijd

Telkens na het koken zou een nalooptijd van de ventilator-motor van 10 - 20 minuten moeten worden ingesteld. Als de ventilator minstens 15 minuten heeft gewerkt, vindt er na het uitschakelen een automatische naloop van ca. 15 minuten op een lage stand plaats. Zo wordt een optimale werking en verwijdering van resterende kookdampen gewaarborgd.

Bij werking met recirculatiefi liter is het raadzaam om na het koken altijd een nalooptijd van 10 - 60 minuten in te stellen, om een optimale geurverwijdering te bereiken.

Bij het opnieuw inschakelen van de ventilator kan het in zeldzame gevallen voorkomen, dat de in het fi Iter achtergebleven geurmoleculen zich hechten aan waterdamp en weer even geroken kunnen worden. Deze restgeurtjes verdwijnen tijdens de verdere werking weer snel.

Belangrijk

Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren.

4. Reiniging en onderhoud

4.1. Kookplaatventilator

Reiniging van de metalen vetfi Iters

Reinig de metalen vetfi lters minimaal één keer per maand of bij te vette toestand en intensief gebruik in de vaatwasmachine of in een mild sopje.

Voor het uitnemen van de fi Iters het deksel van de ventilator weghalen en de U-vormige rvs-luchtgeleiderplaat in de aanzuigopening naar boven toe uit de ventilator tillen. Vervolgens het fi Iter uitnemen. Druk hiervoor de vergrendeling in de greepopening naar beneden en haal de fi Iters eruit.

Filters kunt u in de vaatwasmachine reinigen. Filters in de vaatwasmachine verticaal zetten. Gebruik a.u.b uitsluitend naspoelmiddel dat geschikt is voor aluminium, om schade en verkleuringen aan de filters te voorkomen.

Niet vlak naast glazen of licht porselein laten afwassen.

Gebruik de ventilator niet zonder vetfi Iters!

Na de fi Iterreiniging de fi Iters droog weer in de ventilator Belangrijk: de greepopening moet na het inzetten zichtbaar zijn. Neem liefst bij ieder fi Itervervanging de goed toegankelijke binnenzijde van de ventilator af met een met afwasmiddel bevochtigd doekje en let hierbij vooral op uitstekende delen binnenin de ventilator

Reiniging en onderhoud van de ventilator

Het geniet de voorkeur om de ventilator bij iedere fi lterreiniging te reinigen.

Na langdurige koken van water met geopend deksel kan zich condenswater onder het fi Iter verzamelen. Dat is volkomen normaal. Het water zou echter verwijderd en de binnenzijde van de ventilator gereinigd moeten worden.

De ventilatieopeningen in het deksel zorgen ervoor dat ook in ruststand met geplaatst deksel zonder lopende ventilator mogelijke restvochtigheid van het koken en reinigen vanuit de ventilatorbinnenzijde kan ontsnappen.

Als hierbij vervelende restgeurtjes mochten ontsnappen, is het raadzaam om zowel fi Iter als ventilatorbinnenzijde te reinigen.

De ventilator kunt u het beste met een vochtig, zacht doekje en wat mild afwasmiddel reinigen.

Service

Het fi Iter moet toegankelijk blijven. Bij een actieve koolfi Iter om de 5 - 24 maanden de koolfi Itermatten vervangen.

5. Montagehandleiding

5.1. Veiligheidsinstructies voor de keukenmeubelmonteur

• Het fi neer, de lijm of de kunststofbekleding van de aangrenzende meubels moeten temperatuurbestendig zijn (min. 75°C). Als het fi neer en de bekleding onvoldoende temperatuurbestendig zijn, kunnen ze vervormen.
• Bij het ingebouwde toestel mag geen contact mogelijk zijn met onderdelen die bij het gebruik onder spanning staan.
• Het gebruik van muurstrips van massief hout op het werkblad achter de kookplaat is toegelaten voor zover de minimumafstanden volgens de inbouwtekeningen worden gerespecteerd.
• De minimumafstanden aan de achterkant van de kook-plaatuitsparingen moeten volgens de inbouwtekening worden gerespecteerd.
• Bij het inbouwen naast een hoge kast is een veiligheid-safstand van minstens 50 mm vereist. De zijkant van de hoge kast moet met warmtebestendig materiaal worden bekleed. Om goed te kunnen werken dient de afstand echter ten minste 300 mm te bedragen.
• De afstand tussen kookplaat en afzuigkap moet minstens zo groot zijn als in de montagehandleiding van de afzuigkap is voorgeschreven.
• Het verpakkingsmateriaal (plastic folie, piepschuim, nagels, enz.) moet uit de buurt van kinderen worden gehouden omdat deze delen eventuele risicobronnen vormen. Kleine onderdelen kunnen worden ingeslikt en bij folie bestaat er verstikkingsgevaar.

5.2. Montage

Belangrijke opmerkingen

• Overmatige warmteontwikkeling langs onder, bijv. door een oven zonder dwarsstroomventilator, moet worden vermeden.
- Als bij inbouwfornuizen de pyrolysefunctie wordt gebruikt, mag de inductiekookplaat niet worden gebruikt.
- Bij de inbouw boven een lade moet erop worden gelet dat er geen puntige voorwerpen in de lade worden bewaard. Die kunnen anders aan de onderkant van de kookplaat blijven haken en de lade blokkeren.
- Als er zich een tussenbodem onder de kookplaat bevindt, moet de minimale afstand tot de onderkant van de kookplaat 20 mm bedragen om voldoende ventilatie van de kookplaat te garanderen.
- De kookplaat mag niet boven koelkasten, vaatwassers, wasmachines of droogkasten worden ingebouwd.
- Om brand te vermijden, moet erop worden gelet dat geen brandgevaarlijke, licht ontvlambare of door warmte vervormbare voorwerpen direct naast of onder de kookplaat worden geplaatst of gelegd.

Kookplaatafdichting

Vóór het inbouwen moet de meegeleverde kookplaatafdichting zonder onderbreking worden ingelegd.

• U moet verhinderen dat er tussen de rand van de ko- okplaat en het werkblad of tussen het werkblad en de muur vloeistoff en in de daaronder ingebouwde elektri- sche apparaten kunnen indringen.
• Bij inbouw van de kookplaat in een oneff en werkblad, bijv. met een keramisch of vergelijkbaar oppervlak (tegels enz.) moet de pakking, die zich ev. aan de kookplaat bevindt, worden verwijderd. In de plaats daarvan moet de verbinding tussen kookplaat en werkblad met plastische afdichtmaterialen (kit) worden afgedicht.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later niet meer mogelijk de kookplaat weer te verwijderen zonder ze te vernielen.

Uitsparing in het werkblad

De uitsparing in het werkblad moet zo nauwkeurig mogelijk met een goed, recht zaagblad of een bovenfrees worden uitgezaagd. De snijvlakken dienen daarna te worden verzegeld zodat er geen vocht kan binnendringen.

De uitsparing voor de kookplaat wordt volgens de afbeeldingen uitgezaagd. De keramische kookplaat moet absoluut horizontaal en op gelijke hoogte met het werkblad liggen. Eventuele spanningen kunnen de glazen plaat doen breken. Controleren of de pakking van de kookplaat correct zit en volledig afsluit.

VKI 3505.0 SR ① 50 ② 490 ③ 298 ④ 55 ⑤ 518 ⑥ ⑦ 50 50 265 ②

VKI 3805.0 SR ③ 378 ③ 518 ④ 50 ④ 50 490 ② 50 ② 50 360

VKI 3505 + Zub. 1130 443 300 3 140 520 ④ 55 170 418 490

VKI 3805 + Zub. 1130 523 380 140 520 ④ 50 170 503 490

140 520 ④ 170 120 490

Belangrijk:
Als de keramische kookplaat scheef zit of spant, be- staat er verhoogd breukgevaar bij de montage!
1 Minimumafstand tot naburige wanden
2 Uitfreesmaat
3 Buitenmaat kookplaat
4 Inbouwhoogte

5.3. Montage afzuigsysteem

De verbinding tussen kookplaat en ventilator kan met een fl exibele slang of een plat kanaal tot stand worden gebracht.

De afzuigcomponenten van een van deze twee varianten is bij de kookplaat bijgevoegd en deze worden overeenkomstig de afbeelding in elkaar gestoken Het platte kanaal indien nodig met een fi jne zaag inkorten.

Het fl exibele verbindingselement wordt bij een werkbladdiepte van 600 mm gebruikt. Zorg bij het aanleggen op een liefst strakke en vouwvrije installatie. Kort overtollig materiaal in.

Betreff ende punt f

Voor het opsteken van het overgangselement (d) op de plintventilator (e) afdichtingstape rond de aansluitmof (f) aanbrengen.

Alle componenten moeten na het in elkaar steken met het bijgevoegde plakband zoals afgebeeld worden afgeplakt.

Componenten afzuigkanaal

g Actieve koolfi Iter

5.4. 7-polige stekker aansluiting ventilator

Voor de ventilatoraansluiting dient u beide 7-polige stekkers met elkaar te verbinden.

Stekkerborging op de 7-polige stekker (ventilator) van de kookplaat openen en de 7-polige contrastekker van de ventilator(en) insteken tot deze goed vastklikt. Aansluitend de stekkerborging weer goed vastzetten.

GEVAAR

Gevaar voor elektrische schokken

De stekker van de ventilator moet voor de netaansluiting worden ingestoken!

Voor het opnieuw openen van de stekkerverbinding moet het toestel in elk geval stroom-loos worden geschakeld. De netaansluiting mag pas plaatsvinden als de stekkerverbinding tot stand is gebracht.

De kookplaat mag alleen worden ingeschakeld, als de contrastekker van de ventilator goed is ingestoken en de stekkerborging is gesloten.

①

• Het product mag alleen door een erkende vakman met inachtneming van de plaatselijk geldende voorschriften worden aangesloten; hetzelfde geldt voor de afzui-gingsaansluitingen. De installateur is verantwoordelijk voor de storingsvrije werking op de montageplek!
• Let bij de inbouw op de geldende bouwvoorschriften van de desbetreff ende landen en de energiebedrijven.
• De kookplaatventilator kan als afvoerlucht- en als circulatieluchtapparaat worden ingezet.
• De afzuiglucht in een voor dat doel aangebrachte ventilatieschacht of door de huismuur naar buiten leiden.
• De afzuiglucht mag niet via een in gebruik zijnde rook-of gasafvoerschouw worden afgevoerd. Vraag in geval van twijfel advies bij een erkend schoorsteenveger.
• Als in de buurt van de kookplaatventilator een haardafhankelijk vuur (hout-, kool-, olie- of gasvuur) aanwezig is, moet er voor voldoende, vers aangevoerde lucht worden gezorgd. Anders bestaat er gevaar voor vergiftiging. Een veilige werking van de kookplaatventilator is gewaarborgd als de door de kookplaatventilator veroorzaakte onderdruk de 0,04 mbar (4 Pa) niet overschrijdt en er voldoende verse lucht de ruimte in kan stromen.
• Afvoerluchtleidingen moeten voldoen aan brandklasse B 1 DIN 4102.
• Zorg ervoor dat er geen kleinere maat aansluitmof wordt gekozen dan de minimale, nominale wijdte.
• Het is van belang dat er altijd gebruik wordt gemaakt van het voor de luchtgeleiding aanbevolen en met de kookplaatafzuiging compatibele systeem.
• De nominale wijdte van de circulatieluchtbuizen mag niet lager zijn dan 150 mm.
• Afvoerluchtleidingen zouden zo kort mogelijk moeten zijn, niet in een hoek van 90 graden maar in wijde bochten doorgetrokken moeten worden en geen diameterreducties mogen hebben.
• Buisdiameters nooit kleiner dan 150 mm kiezen. 50 cm voor de ventilatiemodule mogen geen bochten/hoeken worden aangebracht.
• Tussen twee hoeken/bochten altijd een recht stuk van ca. 50 cm plaatsen.
• De diameters van roosters en de uitsparing in de plint zouden minimaal overeen moeten komen met de diameter van de afvoerluchtleiding. Er dient een uitstroomopening van minstens 500 cm ^2 aanwezig te zijn. De plintlijsthoogte inkorten of passende openingen aanbrengen.
• Zorg er tijdens de installatie voor dat de circulatieluchteenheid ook na het afmonteren van de keuken toegankelijk blijft.
• Eventueel moeten plintpoten van de keukenkastjes worden verplaatst.

OPMERKING

Bij circulatiebedrijf dient voortdurend voldoende geventileerd te worden om de luchtvochtigheid af te voeren.

6. Buitenbedrijfstelling, afvoer

6.1. Buitenbedrijfstelling

Als het apparaat ooit is uitgediend, vindt de buitenbedrijfstelling plaats.

• Schakel de zekering in de huisinstallatie uit om het risico op elektrische schokken uit te sluiten.
• Voer de ventilator na de demontage milieuvriendelijk af.

6.2. Verwijderen van de verpakking

Verwijder de transportverpakking op een zo milieubewust mogelijke manier. De recyclage van het verpakkingsmateriaal bespaart grondstoff en en vermindert de afvalberg.

6.3. Verwijderen van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled.

Door dit product correct te verwijderen, draagt u bij aan de bescherming van het milieu en de volksgezondheid. Het milieu en de volksgezondheid worden in gevaar gebracht door het product verkeerd te verwijderen. Voor meer details in verband met het recyclen van dit product, kunt u het beste contact opnemen met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huis-houdafval of de winkel waar u het product hebt gekocht.

Contenuto

1. Generalmente 47
