| Producttype | Draadloze hogedrukreiniger |
| Merk en model | GLORIA MultiJet 18V |
| Artikelnummers | 000300.0000 (kit), 000301.0000 (kit met accu/oplader) |
| Werkdruk | 2,5 tot 25 bar |
| Maximaal debiet | 210 l/h |
| Voeding | Lithium-ion accu 18 V, capaciteit 2,5 Ah (inbegrepen bij artikel 000301.0000) |
| Autonomie (volle accu) | Spray-/gewasbeschermingsset: ca. 80 min; Clean-modus (vlakstraal/puntstraal/turbo): ca. 11 min |
| Gewicht | 1,85 kg (zonder accu) / 2,20 kg (met accu 2,5 Ah) |
| Max. waterinlaattemperatuur | 30 °C |
| Max. waterinlaatdruk | 5 bar |
| Max. zuighoogte | 2,0 m |
| Lengte zuigslang | 5,0 m |

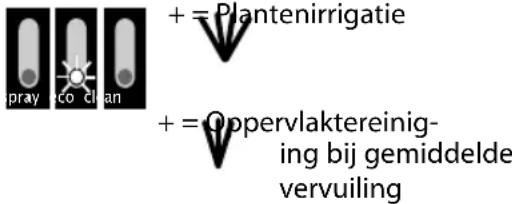

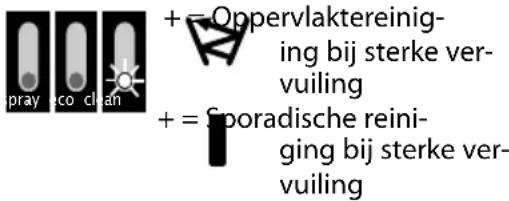

| Bedrijfsmodi | Spray (sproeien), Eco (matig reinigen), Clean (intensief reinigen) |
| Inbegrepen spuitmond | 4-in-1 spuitmond: puntstraal, vlakstraal, turbofrees, douche |
| Meegeleverde accessoires | Accu 18 V / 2,5 Ah, oplader Al 1810 CV, 4-in-1 spuitmond, verlengstuk 40 cm, PET-flesaansluiting, zuigfilter, zuigslang 5 m, 2 accubeschermhoezen |
| Watertoevoer | Via waterleiding (slang 1/2"), via open reservoir, via PET-fles |
| Geïntegreerde beveiligingen | Accu oververhittingsbeveiliging, onderspanningsbeveiliging, automatische uitschakeling |
| Accu oplaadtijd | 154 minuten |
| Garantie | 24 maanden fabrieksgarantie |
| Reserveonderdelen beschikbaar | Accu's (2,5 Ah, 4,0 Ah), zuigfilter, schuim-/mestschaar, borstelset, gewasbeschermingsspuitset |
| Geluidsvermogensniveau (LWA) | Niet vermeld in bijgeleverde handleiding |
Veelgestelde vragen - MultiJet 18V GLORIA
Gebruikersvragen over MultiJet 18V GLORIA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hogedrukreiniger in PDF-formaat gratis! Vind uw handleiding MultiJet 18V - GLORIA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MultiJet 18V van het merk GLORIA.
GEBRUIKSAANWIJZING MultiJet 18V GLORIA

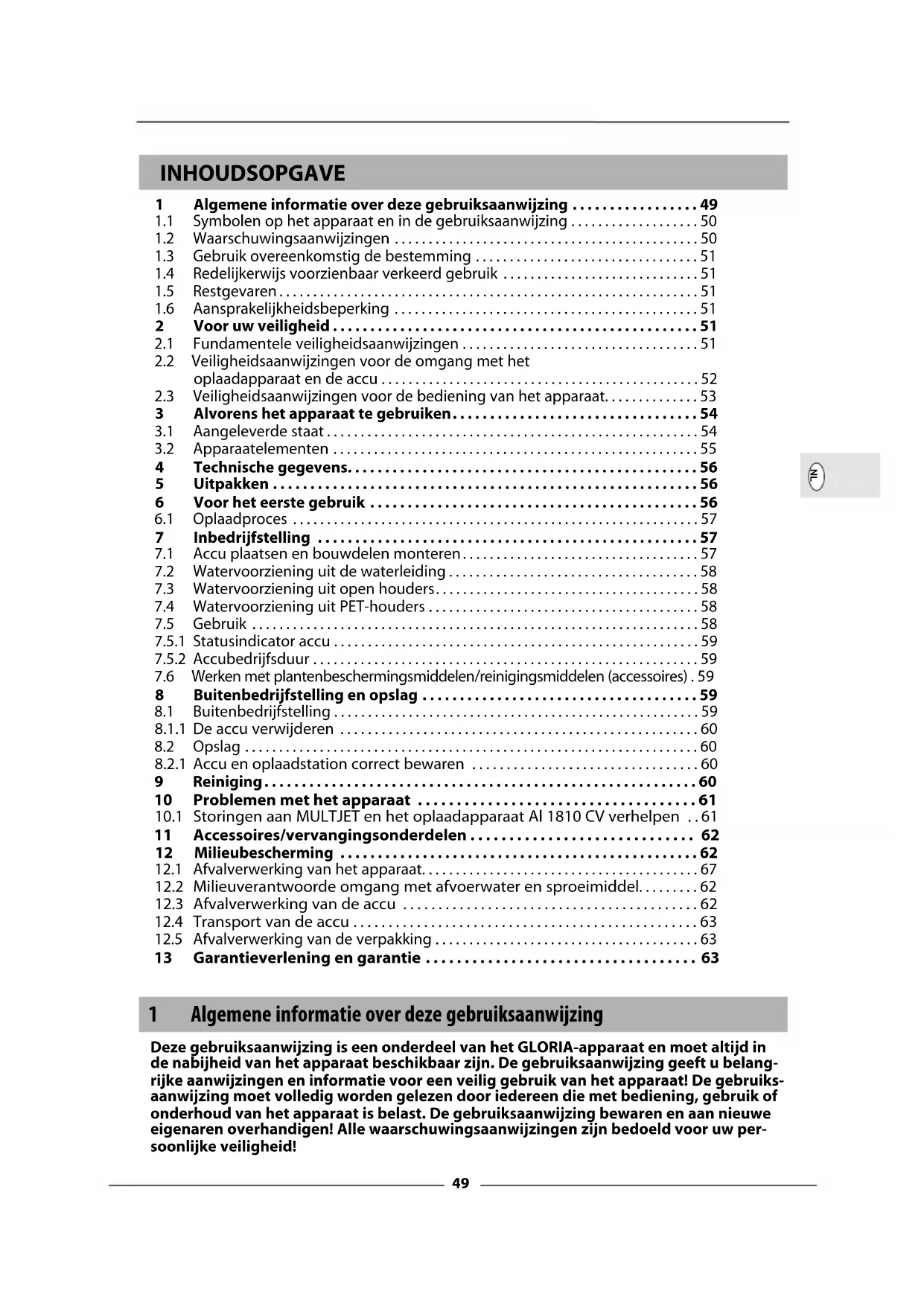

NL Gebruiksaanwijzing ....49 - 63 Vertaling van de gebruiksaanwijzing
1 Algemene informatie over deze gebruiksaanwijzing ..... 49
1.1 Symbolen op het apparaat en in de gebruiksaanwijzing ....50
1.2 Waarschuwingsaanwijzingen 50
1.3 Gebruik overeenkomstig de bestemming 51
1.4 Redelijkerwijs voorzienbaar verkeerd gebruik 51
1.5 Restgevaren....51
1.6 Aansprakelijkheidsbeperking 51
2 Voor uw veiligheid ....51
2.1 Fundamentele veiligheidsaanwijzingen 51
2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu....52
2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat....53
3 Alvorens het apparaat te gebruiken....54
3.1 Aangeleverde staat 54
3.2 Apparaatelementen 55
6 Voor het eerste gebruik ....56
6.1 Oplaadproces 57
7 Inbedrijfstelling 57
7.1 Accu plaatsen en bouwdelen monteren....57
7.2 Watervoorziening uit de waterleiding 58
7.3 Watervoorziening uit open houders....58
7.4 Watervoorziening uit PET-houders 58
7.5 Gebruik 58
7.5.1 Statusindicator accu 59
7.5.2 Accubedrijfsduur 59
7.6 Werken met plantenbeschermingsmiddelen/reinigingsmiddelen (accessoires) . 59
8 Buitenbedrijfstelling en opslag 59
8.1 Buitenbedrijfstelling 59
8.1.1 De accu verwijderen 60
8.2 Opslag 60
8.2.1 Accu en oplaadstation correct bewaren 60
9 Reiniging....60
10 Problemen met het apparaat 61
10.1 Storingen aan MULTJET en het oplaadapparaat Al 1810 CV verhelpen ..61
11 Accessoires/vervangingsonderdelen 62
12 Milieubescherming 62
12.1 Afvalverwerking van het apparaat....67
12.2 Milieuverantwoorde omgang met afvoerwater en sproeimiddel.....62
12.3 Afvalverwerking van de accu 62
12.4 Transport van de accu 63
12.5 Afvalverwerking van de verpakking 63
13 Garantieverlening en garantie 63
1 Algemene informatie over deze gebruiksaanwijzing
Deze gebruiksaanwijzing is een onderdeel van het GLORIA-apparaat en moet altijd in de nabijheid van het apparaat beschikbaar zijn. De gebruiksaanwijzing geeft u belang- rijke aanwijzingen en informatie voor een veilig gebruik van het apparaat! De gebruiksaanwijzing moet volledig worden gelezen door iedereen die met bediening, gebruik of onderhoud van het apparaat is belast. De gebruiksaanwijzing bewaren en aan nieuwe eigenaren overhandigen! Alle waarschuwingsaanwijzingen zijn bedoeld voor uw persoonlijke veiligheid!
1.1 Symbolen op het apparaat en in de gebruiksaanwijzing
Sluit het apparaat niet rechtstreeks aan op het drinkwaternet! Gebruik een systeemscheider (zie hoofdstuk 2.1)!
Gebruik het oplaad- apparaat uitsluitend binnenshuis! Beschermen tegen regen en vocht!
Lees de bedieningshandlei- ding!
Veiligheidsbril verplicht!
De sproeistraal nooit richten op personen of dieren.
Afstand houden! Gevaar voor rond vliegende delen!
Oude elektrische en elektronische apparaten NIET via het gangbare huisvuil afvoeren
Milieuvriendelijke afvoer!
Recycleerbare verpak- kingsmaterialen!
Recyclebaar / GRS-inleve- ringsbak voor batterijen
Afvalverwerkingsaanwijzing accu
- Accu mag niet warmer dan +45 °C worden
- Accu tegen directe zonnestra- ling beschermen
- Accu tegen brand beschermen
- Accu mag niet als huishoude- lijk afval worden verwerkt
1.2 Waarschuwingsaanwijzingen
GEVAAR
Een veiligheidsaanwijzing van dit gevarenniveau wijst op een levensgevaarlijke situatie. Volg deze waarschuwingsaanwijzingen op om dodelijke ongelukken of zeer zwaar letsel te vermijden.
WAARSCHUWING
Een veiligheidsaanwijzing van dit geva- renniveau wijst op een mogelijk dreigende gevaarlijke situatie. Volg deze waarschuwingsaanwijzingen op om dodelijke ongelukken of zeer zwaar let- sel te vermijden.
LET OP
Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar een mogelijke gevaarlijke situatie die, indien ze niet wordt vermeden, persoonlijk letsel kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op persoonlijk letsel te vermijden.
ATTENTIE
Een veiligheidsaanwijzing van deze gevarenklasse verwijst naar mogelijk gevaar dat, indien het niet wordt vermeden, materiële schade kan veroorzaken. Volg de waarschuwingsaanwijzingen om risico op materiële schade te vermijden.
AANWIJZING!
Een aanwijzing geeft extra informatie of toont afbeeldingen die de bediening en de werking van het "Schuim Set" vergemakkelijken.
1.3 Gebruik overeenkomstig de bestemming
Dit GLORIA-apparaat is bedoeld voor particulier gebruik buitenshuis voor het reinigen van bijv. voertuigen, machines, buitenoppervlakken, gereedschap, gevels, terassen etc. met water, voor het sproeien van plantenbeschermingsmiddelen (raadpleeg de handleiding van de plantenbeschermingsset (accessoire)) en voor irrigatie.
Het naleven van de meegeleverde gebruiksaanwijzing is een voorwaarde voor het correcte gebruik van het apparaat. De gebruiksaanwijzingen bevat ook bedienings-, onderhouds- en reparatie - aanwijzingen.
LET OP
GEVAAR DOOR NIET CORRECT GEBRUIK VAN HET APPARAAT!
Niet correct gebruik van het apparaat kan gevaren meebrengen. Volg daarom de volgende veiligheidsaanwijzingen:
- Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik van het apparaat.
- Volg alle aanwijzingen en informatie in de gebruiksaanwijzing.
1.4 Redelijkerwijs voorzienbaar verkeerd gebruik
Het apparaat is niet geschikt voor het reinigen van voorwerpen die niet vochtbestendig zijn, die niet aan een waterdruk van 2 - 25 bar kunnen weerstaan en voor andere toepassingen dan de aangegeven toepassingsgebieden. Richt de waterstraal nooit op elektrische installaties/installaties/apparaten.
Het apparaat mag niet worden gebruikt bij nat weer, regen en onder water. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of eigenmachtige wijzigingen van het apparaat.
1.5 Restgevaren
Dit apparaat voldoet aan de erkende technische voorschriften en de desbetreffende veiligheidsbepalingen! Desondankskunnen bij het gebruik van het apparaat:
■ Gevaar voor het leven van de bediener of andere personen ontstaan.
- Beschadigingen van het apparaat ont-staan.
- Beschadigingen en andere materiële schade ontstaan.
1.6 Aansprakelijkheidsbeperking
Wij wijzen er nadrukkelijk op dat wij volgens de wet betreffende productaansprakelijkheid niet aansprakelijk zijn voor de door onze apparaten veroorzaakte schade, in zoverre deze worden veroorzaakt door het niet naleven van de gebruiksaanwijzing, door onjuist gebruik, door onvakkundige reparaties, door gebruik van niet originele reserveonderdelen of door reparaties die niet door onze klantendienst of een bevoegde specialist zijn uitgevoerd. Dit geldt ook voor accessoires.
2 Voor uw veiligheid
In dit hoofdstuk vindt u belangrijke waarschuwings- en veiligheidsaanwijzingen die gevolgd moeten worden bij gebruik van het apparaat.
2.1 Fundamentele veiligheidsaanwijzingen
Volg de onderstaande fundamentele veiligheidsaanwijzingen voor veilige omgang met en gebruik van het apparaat:
■ Reparaties van apparaten voor huis en tuin mogen uitsluitend door de servicepunten worden uitgevoerd. Vervangingsonderdelen moet u bij uw specialist aanschaffen. Indien niet op voorraad, zorgt de specialist voor een snelle bestelling en levering.
- Dit apparaat voldoet aan de erkende technische voorschriften en de desbetreffende veiligheidsbepalingen!
- Dit apparaat kan door kinderen vanaf 16 jaar en door personen met verminderde fysische, sensorische of mentale vaardigheden of gebrek aan ervaring en kennis worden gebruikt, wanneer ze onder toezicht staan of ten
aanzien van het veilig gebruik van het apparaat zijn onderwezen en de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en door de gebruiker verricht onderhoud mogen niet worden verricht door kinderen die niet onder toezicht staan.
- Dit apparaat mag niet worden gebruikt bij vermoeidheid of in geval van ziekte, of onder invloed van alcohol, verdovende middelen of geneesmiddelen.
- Het apparaat mag niet rechtstreeks op het drinkwaternet worden aangesloten. Gebruik in overeenstemming met de wettelijke voorschriften een systeemscheider conform de norm EN 12729 type BA.
- Het water dat door de systeemscheider stroomt mag niet meer als drinkwater worden gebruikt.
■ Houd altijd toezicht op een in bedrijf zijnd apparaat. - Bescherm het apparaat tegen langdurige blootstelling aan directe zonnestralen of vorst.
- Om schade en gevaren als gevolg van oneigenlijk gebruik te voor komen, dient men zich aan de gebruiks - aanwijzing te houden en deze zorgvuldig te bewaren!
- Draag tijdens het reinigen geschikte werkkleding, veiligheidsbril, lange broek en eventueel handschoenen. Werk niet met blote voeten of lichte sandalen.
- Wordt uw apparaat door een andere persoon gebruikt, dan hoeft u de gebruiks aanwijzing met het apparaat te overhandigen!
- Gebruik voor het apparaat uitsluitend de originele GLORIA vervangings- en reserveonderdelen. Gebruik nooit versleten, veranderde of defecte reserveonderdelen / accessoires!
2.2 Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu
GEVAAR
LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN!
Levensgevaar bij contact met onder spanning staande kabels en onderdelen! Respecteer daarom de volgende veiligheidsaanwijzingen:
- De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het oplaadapparaat overeenkomen!
- Alle stroomgeleidende componenten in het werkgebied moet spatwaterbestendig zijn.
- Compatibel met alle BOSCH 18 V Home and Garden-accu's. Mogelijke capaciteiten: 1,5 Ah/2,5 Ah/4,0 Ah/6,0 Ah. De accuspanning moet overeenkomen met de acculaadspanning van het oplaadapparaat. Laad geen oplaadbare accu's op. Anders bestaat er brand- en explosiegevaar.
- Kinderen met fysieke, zintuiglijke of mentale beperkingen of zonder ervaring en kennis mogen het oplaadapparaat en de accu niet gebruiken.
- Om gevaarlijke situaties te voorkomen, mag een beschadigde stroomkabel van het oplaadstation uitsluitend door erkende reparatiebedrijven van de fabrikant worden gerepareerd! Neem hiervoor contact op met de klantendienst van de fabrikant.
- Het oplaadstation mag uitsluitend op een stopcontact met wisselstroom worden aangesloten.
GEVAAR
VERWONDINGSGEVAAR DOOR ELEKTRISCHE SCHOKKEN, EN BRAND- EN EXPLOSIEGEVAAR! Om levensgevaarlijke situaties te voorkomen:
- moet voor elk gebruik het oplaadapparaat, laadstekker en stroomstekker in perfecte toestand zijn.
- mogen contacten niet worden aan- geraakt.
- mogen de ventilatieopeningen van het oplaadapparaat niet worden bedekt. Het oplaadapparaat kan anders oververhitten en niet meer goed werken.
- moet het oplaadapparaat en de accu voor hitte en vochtig heid worden beschermd.
■ mag het oplaadapparaat en de accu niet in vloeistof worden gedompeld. - mag het apparaat uitsluitend met de originele lithiumionen accu worden gebruikt.
- mag het oplaadapparaa tuitsluitend voor het laden van originele lithiumi- onen accu's worden gebruikt.
- moet het oplaadapparaat en de accu in ongeopende toestand blijven.
- mag het oplaadapparaat niet op een brandbare ondergrond worden gebruikt.
- mogen tijdens het opladen geen licht ontvlambare stoffen in de directe nabijheid van het oplaadapparaat zijn.
- moet de accu tegen hitte, langdurige zonnestraling en brand worden beschermd. Bewaar de accu uitsluitend op plaatsen met een temperatuurbereik van 0 °C tot max. + 45 °C. Leg de accu niet op een warmtebron.
- mogen de contacten nooit worden kortgesloten.
- als het apparaat met een aardlekschakelaar (RCD) met een activeringsstroom van maximaal 30 mA moet worden gebruikt. Neem contact op met uw elektromonteur!
LET OP
VERWONDINGSGEVAAR! Plaats de accu uitsluitend wanneer het apparaat uitgeschakeld is. De aansluiting van de accu op een ingeschakeld apparaat kan ongelukken veroorzaken.
LET OP
VERWONDINGSGEVAAR DOOR BIJTENDE VLOEISTOFFEN OF DAMP! Stel de accu niet bloot aan extreme omstandigheden
zoals warmte en schokken. Er bestaat verwondingsgevaar door gelekt elektrolytoplossing of bijtende damp! Wanneer accuzuren in aanraking komen met de huid of ogen, moet men onmiddellijk de desbetreffende plekken goed met water spoelen en een arts bezoeken. Zorg voor voldoende frisse lucht en bezoek een arts bij irritatie van luchtwegen, huid of ogen.
2.3 Veiligheidsaanwijzingen voor de bediening van het apparaat
ATTENTIE
Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:
- Gebruik het apparaat niet met natte handen.
- Het apparaat niet in water onderdompelen of met water besproeien of reinigen. Het apparaat moet tegen elke vorm van vocht worden beschermd.
■ Laat het apparaat niet langer dan 2 min. drooglopen. - Gebruik het apparaat NOOIT bij temperaturen onder 0°C.
- De accu van uw MULTIJET is voorzien van een temperatuurbeveiliging. Wanneer de machine gedurende langere tijd continu zwaar wordt belast of bij hoge omgevingstemperaturen wordt gebruikt, kunnen de accucellen oververhit raken. Boven 70 °C is een ontlading niet meer mogelijk. In dit geval wordt het apparaat automatisch uitgeschakeld (alle 4 de indicatoren knipperen, zie ook hoofdstuk 7.5.1). Voordat de machine opnieuw mag worden ingeschakeld moet u de accu (C) eerst laten afkoelen.
UITSCHAKELING BIJ TE LAGE SPANNING
- De accu van uw MULTIJET is voorzien van een uitschakeling bij te lage spanning. Door middel van deze functie
wordt de machine automatisch uitgeschakeld wanneer de spanning tot onder een vooraf ingestelde waarde daalt (alle 4 de indicatoren knipperen, zie ook hoofdstuk 7.5.1). In dat geval moet u de accu (C) weer opladen of een volle accu in het apparaat plaatsen.
Respecteer de volgende veiligheids- voorzorgsmaatregelen om verwon- dingen en materiële schade door mis- bruik of onvakkundige omgang met het product te vermijden. Misbruik kan VERWONDINGEN veroorzaken.
WAARSCHUWING
VERWONDINGSGEVAAR BIJ BEDIE- NING!
- Gebruik het apparaat uitsluitend overeenkomstig het correcte gebruik!
-
Vóór elk gebruik van het apparaat moet u de perfecte staat van het apparaat controleren. U mag het apparaat niet gebruiken wanneer:
-
deveiligheidsinrichtingen (inschakelknop) beschadigd of versleten zijn;
-het apparaat zichtbare schade vertoont; -
het apparaat gevallen is;
-
Richt de waterstraal nooit op apparaten of inrichtingen die elektrische bouwdelen bevatten.
■ Reinig geen voorwerpen die gezondheidsgevaarlijke stoffen bevatten. - Zuig nooit oplosmiddelhoudende vloeistoffen, logen of zuren op zoals bijv. benzine, verfverdunner etc. Door de hoge druk ontstaat een explosieve en giftige sproeinevel.
Zet de veiligheidsinrichtingen nooit buiten gebruik.
- Controleer eerst het te reinigen oppervlak om beschadiging van het apparaat of letsel van levende wezens of beschadiging van voorwerpen te voorkomen. Hierbij moeten stenen, stukken hout, draden en vergelijkbare andere vreemde bestanddelen worden verwijderd. Door de waterstraal gegrepen voorwerpen kunnen op ongecontroleerde wijze worden weggeslingerd. Houd derden buiten de gevaarzone. Let op de veiligheid van de werkplaats om letsel te voorkomen.
- Let erop dat de ventilatieopeningen altijd vuilvrij zijn.
LET OP
VERWONDINGSGEVAAR DOOR ROND-VLIEGENDE DELEN!
- Start of activeer het apparaat niet wanneer er zich derden binnen de gevarenzone bevinden.
- Start of activeer het apparaat zoals beschreven in de gebruiksaanwijzing.
- De inschakelknop mag nooit worden geblokkeerd of kortgesloten.
■ Reinig uitsluitend bij daglicht of bij voldoende kunstlicht. - Gebruik het apparaat nooit in de regen.
- Gebruik het borstelgereedschap nooit wanneer er personen, vooral kinderen of dieren, in de buurt zijn!
- Houd bij het reinigen altijd een veilige en vaste houding aan.
LET OP
VERWONDINGSGEVAAR DOOR ONBE- DOELDE INSCHAKELING!
Onbedoelde inschakeling kan letsel veroorzaken. Om dit te vermijden haalt u altijd de accu uit het apparaat wanneer u:
- u het apparaat zonder toezicht laat staan;
- bij onderhoud, controle of reiniging van het apparaat;
-als het apparaat bedrijfsstoringen vertoont.
3 Alvorens het apparaat te gebruiken
In dit hoofdstuk vindt u informatie over de aangeleverde staat van het apparaat.
3.1 Aangeleverde staat
Het apparaat wordt standaard als volgt geleverd:
■ MULTIJET apparaat
■ 18,0 V accu met oplaadapparaat (alleen bij artikel 000301.0000)
■ "4 in 1 sproeikop"
■ Aansluiting voor PET-fles
■ Verlenging
■ Aanzuigfilter
■ Aanzuigslang van 5 meter incl. 2 koppelingen
■ 2 beschermingshoezen voor accu (2,5 Ah/4,0 Ah [4,0Ah accu niet in set inbegrepen])
■ 1 x gebruiksaanwijzing en productinformatie
Overig gereedschap wordt afzonderlijk verpakt meegeleverd.

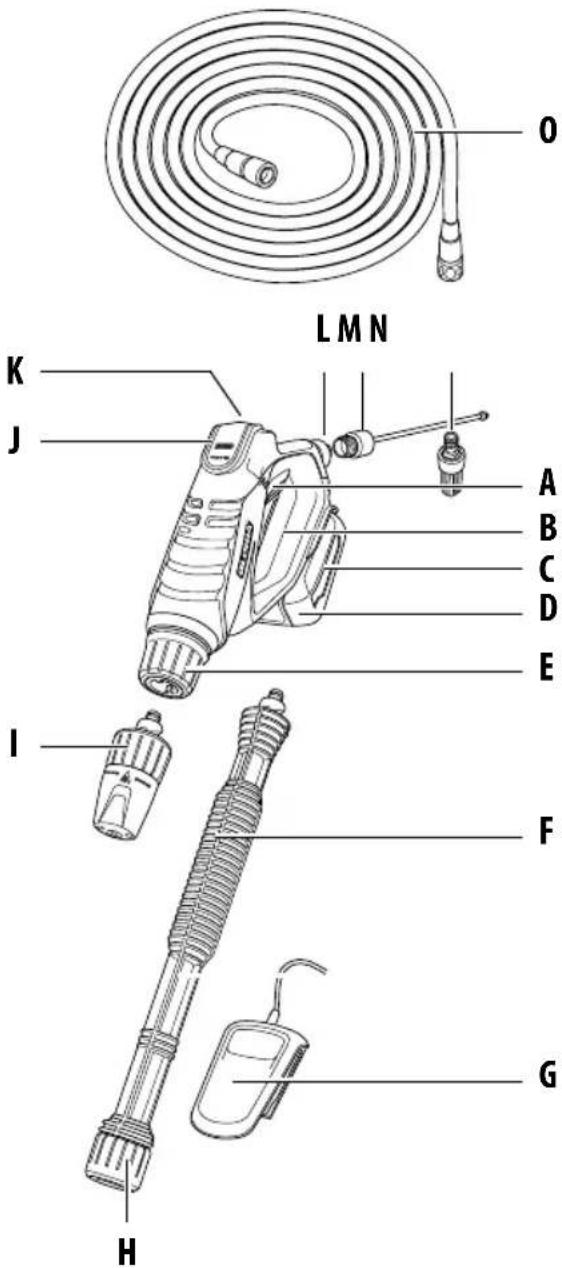

3.2 Apparaatelementen
A 2-fasen in-/uitschakelaar
B Ergonomisch handvat
C Accu: 18,0 V/2,5 Ah (alleen bij artikel 000301.0000)
D Beschermhoes voor 18 V/2,5 Ah accu
E Wartelmoer voor de bevestiging van de "4 in 1 sproeikop" of verlenging
F 40 cm verlenging
G Oplaadapparaat (alleen bij artikel 000301.0000)
E Wartelmoer voor de bevestiging van de "4 in 1 sproeikop"
I "4 in 1 sproeikop" (punt-/ vlakke sproeikop, turbofrees, sproeier)
J Laadstatusindicator
K Bedrijfsmodusknop met indicator (spray, eco, clean)
L Koppeling voor wateraansluiting
M Aansluiting voor PET-fles
N Aanzuigfilter voor het aanzuigen uit open houders
O Aanzuigslang (3/8"; 5,0 m) met aansluitkoppeling
| Druk: | 2,5 bar - max. 25,0 bar |
| Wateraansluiting: | 12 " waterslang/koppeling |
| Max. toevoertemperatuur: | 30 °C |
| Max. toevoerdruk: | 5 bar |
| Max. waterdebiet: | 210 l/h |
| Max. aanzuighoogte: | 2,0 m, aanzuigduur bij gebruik van 12 " slang: ca. 22 sec. |
| Max. aanzuighoogte: | 2,0 m, aanzuigdruk bij gebruik |
Max. lengte aanzuigslang:
| Apparaatgewicht met straalpijp en"4 in 1 sproeiknop": | 1,85 kg zonder accu / 2,20 kg met accu |
| Werkduur bij volledige capaciteit- Bedrijfsmodus "spray" +"plantenbeschermingsset (accessoire)": | ca. 80 Min. |
Werkduur bij volledige capaciteit
| - Bedrijfsmodus "clean + vlakke straal/puntstraal/turbofrees: |
| Hand-arm trillingswaarde: |
| Geluidsdrukniveau LPA: |
| Geluidsvermogeniveau LWA: |
5 Uitpakken
Afbeeldingen 1 - 2
apparaat wordt gedeelte- lijk gemonteerd geleverd. Meegeleverde losse delen moeten al naargelang het gebruik worden gemonteerd.
6 Voor het eerste gebruik
WAARSCHUWING
LEES HOOFDSTUK 2 "VOOR UW VEILIGHEID" VOOR U HET APPARAAT IN GEBRUIK NEEMT.
Respecteer daarom de volgende veiligheidsaanwijzingen:
- De stroomspanning moet met de stroomgegevens (V\~) op het typeplaatje van het laadapparaat overeenkomen.
- Gebruik uitsluitend het meegeleverde oplaadapparaat met de bijbehorende originele lithiumionen accu (alleen bij artikel 000301.0000). Het oplaadapparaat mag uitsluitend op droge plaatsen worden gebruikt.
AANWIJZING!
- De accu (C) is gedeeltelijk geladen. Laadt voor het eerste gebruik de accu volledig op. Let er daarbij op dat het oplaadproces bij kamertemperatuur wordt uitgevoerd. Alleen op deze wijze bereikt men een hoge levensduur van de accu.
- Een aanzienlijk kortere bedrijfsduur, ondanks oplading, is een indicatie dat de accu verbruikt is en moet worden vervangen. Gebruik uitsluitend originele lithiumionen accu's die u via de klantendienst van de fabrikant kunt verkrijgen.
- Het oplaadapparaat en de accu kun nen tijdens het opladen warm worden. Dit is normaal en geen indicatie van een technisch defect.
- De lithiumionen accu kan op elk moment, ongeacht de laadstatus, worden opgeladen. Een vroegtijdige onderbreking van het opladen beschadigt de accu niet. Een veiligheidsschakeling in de apparaat voorkomt dat de accu volledig leeg raakt.
- De accu is uitgerust met een temperatuurbewaking die de lading alleen toestaat in het temperatuurbereik tussen 0 °C en 45 °C. Hierdoor wordt een hoge acculevensduur bereikt.
- Druk na de automatische uitschakeling van het apparaat niet langer op de in-/uitschakelaar. De accu kan hierdoor worden beschadigd. Volg de aanwijzingen voor de afvalverwerking van de accu.
6.1 Oplaadproces
Afbeeldingen 3 - 4
Haal de accu (C) uit de verpakking (alleen bij artikel 000301.0000).
3 Het oplaadproces begint zodra de stroomstekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu (C) in het oplaadapparaat (G) is geplaatst.
Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automa-
tisch herkend en wordt afhankelijk van accutemperatuur en -spanning de optimale laadstroom gekozen. Daardoor wordt de accu ontzien en blijft, bewaard in het oplaadapparaat, altijd volledig opgeladen.
AANWIJZING!
■ De accu kan ook in de beschermhoes worden opgeladen.
Indicatorstatussen:
Het opladen wordt door knippen de accuoplaadaanduiding gesig-
Het permanent branden van de oplaadaanduiding signaleert dat de opledig opgeladen is of dat de temper van de accu zich buiten het toe- te oplaadtemperatuurbereik bevindt om niet kan worden opgeladen. De temperatuur binnen het toege- temperatuurbereik ligt, wordt de opgeladen. Zonder ingestoken accu ert het permanent branden van de oplaadaanduiding dat de netstekker stopcontact is gestoken en het apparaat gereed is voor gebruik.
Haal na het opladen eerst de accu uit het oplaadapparaat. Trek vervolgens de stekker van het oplaadapparaat uit het stopcontact.
7 Inbedrijfstelling
Afbeeldingen 5 - 17
WAARSCHUWING
LEES HOOFDSTUK 2 "VOOR UW VEILIGHEID" VOOR U HET APPARAAT IN GEBRUIK NEEMT.
7.1 Accu plaatsen en bouwdelen monteren
ATTENTIE
De meegeleverde accu is niet waterdicht! Gebruik de meegeleverde beschermhoes (D) om de accu tegen beschadiging te beschermen.
5 Trek de beschermhoes (D) over de accu. Let er daarbij op dat de beschermhoes niet wordt beschadigd en correct is geplaatst.
6 Zorg bij het plaatsen van de accu dat de contacten van het apparaat en de accu droog zijn. Schuif de geladen accu zoals afgebeeld in het apparaat. Let er daarbij op dat de beschermhoes niet wordt beschadigd en op hetzelfde niveau als het apparaat is geplaatst.
7 Monteer de "4 in 1 sproeikop" (I) zoals afgebeeld. Draai de verbinding met de wartelmoer (H) handvast.
8 - 9 Monteer bij gebruik van de verlenging (F) zoals afgebeeld eerst de verlenging en vervolgens de "4 in 1 sproeikop" (I). Draai de verbindingen handvast met wartelmoeren (H) en (E).
■ Vergewis u ervan dat het te reinigen oppervlak vrij is van voorwerpen zoals stenen, schroeven enz. die omhoog kunnen worden geslingerd.
7.2 Watervoorziening uit de waterleiding
Sluit het apparaat aan op de watervoorziening in overeenstemming met hoofdstuk 4 "Technische gegevens". Volg daarbij de veiligheidsaanwijzingen uit hoofdstuk 2.1.
10 Sluit de koppeling van de meegeleverde aanzuigslang (O) aan het apparaat.
- Sluit nu een waterslang aan op de watervoorziening en draai de waterkraan helemaal open.
7.3 Watervoorziening uit open houders
U kunt het apparaat in plaats van aansluiting op de waterleiding ook voorzien van water uit openen reservoirs zoals bijv. regentonnen, emmers, vijvers etc.
Houd rekening met de max. aanzuighoogte uit hoofdstuk 4 "Technische gegevens". Bij hogere aanzuighoogte wordt de aanzuigduur verlengd.
Sluit de koppeling van de meegeleverde aanzuigslang (O) aan het apparaat.
11 Monteer het andere uiteinde van de waterslang het aanzuigfilter (N) aan op de koppeling.
ATTENTIE
Apparaatschade door drooglopen! Wanneer het apparaat niet binnen max. xx min. de druk opbouwt, kan het apparaat beschadigd raken. Schakel het apparaat onmiddellijk uit en volg de aanwijzingen uit het hoofdstuk 10 "Problemen met het apparaat".
7.4 Watervoorziening uit PET-houders
12 - 13 U kunt het apparaat ook gebruiken met een met water gevulde PET-fles. Zo kunt u het apparaat volledig onafhankelijk van stationaire watervoorzieningen gebruiken.
LET OP
Gebruik de PET-fles niet voor het sproeien van plantenbeschermingsmiddelen!
7.5 Gebruik
LET OP
Zorg voor een veilige houding aangezien de waterstraal een redelijk grote stootkracht op het apparaat uitoefent (afhankelijk van de geselecteerde bedrijfsmodus). Houd het apparaat altijd met 2 handen vast.
14 Schakel het apparaat in en stel voor uw toepassing de optimale sproeidruk in op de bedrijfsmodusknop (K).
15 Stel de voor uw toepassing optimale sproeistraal in op de "4 in 1 sproeikop" (I).
= Plantenbeschermingsset (accessoires niet inbegrepen bij levering)
Combineer de ingestelde druk met de "4 in 1 sproeikop". Wij raden de volgende instellingen aan:
Materiële schade door hoge druk! Een te hoge waterdruk kan oppervlakken beschadigen. Houd bij geverfde oppervlakken een straalafstand aan van minstens 30 cm. Reinig gevoelige oppervlakken niet met de turbofrees (bijv. hout, banden, geverfde oppervlakken etc.).
16 - 17 Schakel het apparaat met de 2-fasen in-/uitschakelaar (A) op het handvat in en begin met de reiniging.
18 Laat bij werkonderbrekingen de in-/uitschakelaar (A) los. De pomp en watertoevoer worden gestopt. Bij korte onderbrekingen start het apparaat bij hervat gebruik in de laatste gebruikte bedrijfsmodus. Bij een onderbreking groter dan 5 minuten wordt het apparaat uitgeschakeld. Na nog eens 5 minuten wordt het display uitgeschakeld.
7.5.1 Statusindicator accu
Het apparaat is uitgerust met een laadstatusindicator (J) die de laadstand van de accu weergeeft. De indicatoren lichten alleen op bij ingeschakeld apparaat.
Accuvermogen:
Reserve
≤ 30%
≤ 60%
100%
Temperatuurbeveiliging/laagspanningsuitschakeling:
7.5.2 Accubedrijfsduur
De accuwerkduur is afhankelijk van de belasting van het apparaat. Reinigingswerkzaamheden in de modus "max." verlagen de accuwerkduur. Een andere factor is het frequent in-/uitschakelen tijdens het reinigingsproces wat de bedrijfsduur van de accu eveneens kan verminderen. Gebruik de accu en het apparaat overeenkomstig de beschreven aanwijzingen.
7.6 Werken met plantenbeschermingsmiddelen/reinigingsmiddelen (accessoires)
GLORIA biedt voor plantenbescherming en intensieve zorg verschillende accessoires aan voor de MULTIJET. Aanwijzingen hierover vindt u in hoofdstuk 11 "Accessoires/vervangingsonderdelen".
8 Buitenbedrijfstelling en opslag
Afbeelding 19
8.1 Buitenbedrijfstelling
Om het apparaat uit te schakelen, laat u de aan-/uitschakelaar (A) van het handvat los.
19 VERWONDINGSGEVAAR DOOR RESTDRUK IN DE SLANGLEIDING!
Als u het apparaat met watervoorziening uit de waterleiding gebruikt, staat er na uitschakelen van het apparaat nog druk op de waterslang. Verwijder daarom de waterslang pas van het apparaat nadat u de waterkraan van de
toevoerleiding hebt dichtgedraaid en het apparaat zolang met de aan-/uitschakelaar (A) hebt geactiveerd dat er geen water meer uit de sproeikop komt.
8.1.1 De accu verwijderen
Afbeeldingen 20 - 21
ATTENTIE
Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:
- Om een ontlading van de accu te vermijden, moet u bij langdurig nietgebruik de accu uit het apparaat halen. Trek hiervoor de accu uit de adapter.
20 Kantel het apparaat naar voren om eventuele sproeineveldruppels uit het apparaat te laten.
- Maak de oppervlakken rondom het accucompartiment droog met een schone doek.
21 3. Haal nu de accu uit het compartiment en droog de contactvlakken van de accu en het apparaat.
8.2 Opslag
Afbeelding 22
LET OP
Bij de omgang met het apparaat kunnen er gevaren optreden die u kunnen verwonden. Bewaar daarom het apparaat op een voor kinderen onbereikbare plaats.
22 ■ Reinig het apparaat om vuil en vreemde bestanddelen te verwijderen.
■ Ledig het volledige systeem en maak het drukloos.
■ Bewaar het apparaat hangend, droog en beschermd tegen vorst.
8.2.1 Accu en oplaadstation correct bewaren
Volg onvoorwaardelijk de "Veiligheidsaanwijzingen voor de omgang met het oplaadapparaat en de accu" op in hethoofdstuk "Belangrijke veiligheidsaanwijzingen".
ATTENTIE
Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Een lege accu mag niet leeg worden opgeslagen. De ontlading is weliswaar gering maar bij een langdurige opslag kan een lege accu stuk gaan. Volg daarom de volgende aanwijzingen voor langdurig nietgebruik (bijv. in de wintermaanden):
■ accu wegzetten met een laadstatus van ca. 40 - 60 %.
- accu op een droge, hooggelegen, gesloten, vorstvrije plaats wegzetten met een temperatuur tussen de 0 °C en +45 °C. Bij een opslagtemperatuur van +15 °C is de ontlading en chemische veroudering het minst. Vermijd directe zonnestraling.
- Wordt de accu langer dan 6 maanden niet gebruikt, controleer dan de oplaad-status met de oplaadindicator op het apparaat. Laad de accu eventueel op tot ong. 40 - 60 % van de capaciteit.
9 Reiniging
Afbeeldingen 23 - 24
ATTENTIE
Onjuist gebruik van het apparaat kan materiële schade veroorzaken! Respecteer daarom de volgende veiligheidsaanwijzingen:
■ Verwijder de accu voor elke reini- ging.
23 - 24 Reinig het aanzuigfilter (N) en het filter achter de stekkeraansluiting voor de wateraansluiting wanneer ze vuil zijn.
- Het apparaat niet in water onderdompelen of met water besproeien of reinigen. Het apparaat moet tegen elke vorm van vocht worden beschermd.
■ Reinig de buitenkant van het apparaat met een vochtige doek of zachte borstel. Gebruik geen agressieve of schurende reinigingsmiddelen. - Let erop dat de ventilatieopeningen altijd vuilvrij zijn.
- Gebruik uitsluitend originele GLORIA-vervangingsonderdelen.
■ Laat reparaties uitsluitend door GLORIA-servicepunten uitvoeren.
10 Problemen met het apparaat
10.1 Storingen aan MULTJET en het oplaadapparaat Al 1810 CV verhelpen
Storingen treden meestal op als het apparaat niet correct behandeld of onderhouden. De volgende tabel staan de frequentstoptredende storingen en het verhelpen daarvan. Bij verdere storingen dient u de dichtstbijzijnde, door de fabrikant geautoriseerde servicedienst of de geautoriseerde vakhandel op te zoeken.
| Storing Oorzaak Verhelpen | ||
| Het apparaat start niet | Accu is niet juist geplaatstAccuvermogen is te laagAccu defectAccu oververhit, accustatusindicator brandt rood | Schuif de accu zover in het compartiment tot hij vastkliktAccu opladenAccu is defect of aan het einde van zijn levensduur. Vervang de accu!Laat de accu afkoelen |
| Er wordt geen druk opgebouwd of de druk schommelt | De watertoevoer is onderbroken of het filter is verstoptSproeikop of verlenging is verstoptDe aanzuigslang op de stekkeraansluiting is ondicht, "trekt lucht aan" | Zorg voor een correcte watervoorzieningReinig het filter of de sproeikop Verwijder vuil uit de verlenging.Vervang eventueel de stekkeraansluiting |
| Het apparaat is ondicht | Druppels aan aansluitingen zijn normal en wijzen niet op een defect | Controleer en bevestig aansluitingen en schroefverbindingen |
| Statusindicator accu; 4 indicatoren knipperen | Overbelastingsbeveiliging/temperatuurbeveiliging | Laat het apparaat en de accu ca. 5 minuten afkoelen door ze niet te gebruiken |
| Statusindicator accu; 4 indicatoren knipperen | Laagspanningsuitschakeling Accu opladen | |
| Water in het apparaat | Bij regen gebruiktIn het water gevallenBeschadigde behuizing | Houd het apparaat verticaal zodat het water uit de uitgangsopeningen kan stromen (zie afb.)20Laat het appar. minstens 24 uur drogenNeem contact op met de klantendienst |
| Acculaadindicator (3) brandt constant, geen oplaadproces mogelijk | Accu is niet juist geplaatstAccucontacten zijn vuilAccu defect | Plaats de accu correct in het oplaadappar.Reinig de accucontacten; bijv. door de accu meedere malen te plaatsen en te verwijderen. Vervang indien nodig de accuVervang de accu |
| Acculaadindicator brandt niet | De netstekker van het oplaadapparaat is niet (juist) aangeslotenStopcontact, stroomkabel of oplaadapparaat is defect | Steek de stroomstekker (volledig) in het stopcontactControleer de stroomspanning. Laat het apparaat eventueel door een erkend servicepunt voor elektronische apparaten van GLORIA nakijken |
11 Accessoires/vervangingsonderdelen
Accu: 18,0 V/nominale capaciteit 2,5 Ah Art.-nr. 729101.0000
Accu: 18,0 V/nominale capaciteit 4,0 Ah Art.-nr. 729102.0000
Aanzuigfilter Art.-nr. 729127.0000
Schuim-/meststofset / Opzetstuk voor verspreiding van reinigingsschuim en vloeibaare meststoffen Art.-nr. 729120.0000
Borstelset / Opzetstuk voor reiniging en verzorging van verschillende oppervlakken Art.-nr. 729122.0000
Sproeiset / Opzetstuk voor verspreiding van plantenbeschermingsmiddelen Art.-nr. 729119.0000
Overige accessoires vindt u op www.gloriagarten.de
12 Milieubescherming
12.1 Afvalverwerking van het apparaat
- Dit symbool op het product, de gebruiksaanwijzing of de verpakking geeft aan dat het apparaat op het einde van de technische levensduur niet als normaal huishoudelijk huisvuil mag worden verwerkt.
- Elektronische apparaten mogen niet als huishoudelijk vuil worden verwerkt! In overeenstemming met de Europese Richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparaten en de respectievelijke geharmoniseerde nationale wet moeten afgedankte elektronische apparaten gescheiden worden verzameld en voor milieuvriendelijke recycling worden ingeleverd. Recyclingalternatief voor retourzending:
Levert de eigenaar van het elektronische apparaat het apparaat niet in bij de fabrikant, dan aanvaardt hij de plicht om te zorgen voor een adequate recycling van het apparaat. Het afgedankte apparaat kan men hiervoor inleveren bij inzamelpunten die beantwoorden aan de geldende afvalwetgeving.
Het eerder genoemde is niet van toepassing op meegeleverde accessoires of hulpmiddelen die geen elektronische onderdelen hebben.
- Delithiumionen accu moet gescheiden van het apparaat als afval worden verwerkt.
12.2 Milieuverantwoorde omgang met afvoerwater en sproeimiddel
- Bij reiniging van producten waarbij oliehoudend afvoerwater ontstaat zoals bij het wassen van voertuigen, vloeren en motoren mag de reiniging alleen op wasplaatsen met een olieafscheider worden uitgevoerd.
- Milieubelastende schuimmiddelen bij voorkeur aan het object verwerken (gericht doseren), onvermijdbare resten in geschikte opvangbakken tijdelijk opslaan en als speciaal afval inleveren. Alleen op vloeistofdichte werkoppervlakken reinigen. Volg de waterhuishoudswet (WHG - Wasserhaushaltsgesetz) bij waterverontreinigende vloeistoffen. Volg de verordening over de opslag van waterverontreinigende vloeistoffen (VLwF - Verordnung über das Lagern wassergefährdender Flüssigkeiten) bij de tussentijdse opslag van vloeistoffen. – Werkstoffenverordening – Technische Aanwijzing lucht (TA-Luft).
i AANWIJZING!
■ Vraag aan uw gemeente waar u het apparaat voor recycling kunt inleveren.
12.3 Afvalverwerking van de accu
Als gebruiker bent u wettelijk verplicht om gebruikte batterijen en accu's voor gescheiden afvalverwerking in te leveren.
LET OP
VERWONDINGSGEVAAR DOOR DEFECTE, LEKKENDE ACCU!
De gebruikte accu's bevatten stoffen die in contact met de huid of bij het inade- men letsel kunnen veroorzaken. Lekt de accu in het apparaat dan mag u deze uit- sluitend met rubberen handschoenen uit het apparaat halen en dient u deze in een gesloten houder voor gescheiden afval- verwerking in te leveren.
- In overeenstemming met Europese richtlijn 2013/56/EU moeten defecte accu's/batterijen voor gescheiden en milieuvriendelijke recycling bij een inzamelpunt worden ingeleverd.
Voor de afvalverwerking bestaan de volgende mogelijkheden:
- inleveren bij de specialist
- inleveren bij een inzamelingspunt met het GRS-teken
- gebruik van de speciale afvalcontainers van de gemeente
Voor meer informatie over de afvalverwerking kunt u terecht bij uw gemeente of gemeentebestuur.
12.4 Transport van de accu
- Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden. Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden. Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.
12.5 Afvalverwerking van de verpakking
- Het verpakkingsmateriaal is op milieu-vriendelijke wijze en afvalverwerkings-technisch perspectief te scheiden en daarom recyclebaar. Het opnieuw introduceren van de verpakking in de materiaalkringloop spaart grondstoffen en verminder de afvalstroom.
■ Laat niet meer gebruikt verpakkingsmateriaal volgens de plaatselijke voorschriften als afval verwerken.
13 Garantieverlening en garantie
GLORIA biedt u een garantie van 24 maanden onder de garantievoorwaarden (www.gloriagarten.de).
Uw wettelijke aanspraak op garantieverlening ten opzichte van uw verkoper wordt hierdoor niet aangetast.
Technische wijzigingen voorbehouden!
