Merk	Hotpoint
Model	HHF 6.7F LL X
Producttype	Afzuigkap
Hoogte (cm)	60 - 112,5
Breedte (cm)	59,8
Diepte (cm)	45
Afvoerkanaal diameter (cm)	15 - 12,5 - 12
Gewicht (kg)	Ongeveer 12
Voeding	220-240 V ~ 50/60 Hz
Motorvermogen (W)	200 (schatting)
Verlichting	Geïntegreerde LED, vervanging door technische dienst
Aantal snelheden	3 + getimede intensief
Automatische functie bij hoge temperatuur	Ja
Indicator filterverzadiging	Ja (vet en koolstof)
Uitgestelde automatische uitschakeling	Ja (instelbaar)
Type vetfilter	Metaal, vaatwasmachinebestendig
Type koolstoffilter	Actief, vervangbaar (niet wasbaar)
Reinigingsfrequentie vetfilter	1 keer per maand
Vervangingsfrequentie koolstoffilter	Maximaal elke 4 maanden
Minimale afstand elektrische/gas kookplaat	50 cm / 65 cm
Gebruik	Afvoerend of recirculerend (koolstoffilterkit optioneel)
Geluidsniveau (dB)	Variabel afhankelijk van snelheid

Veelgestelde vragen - HHF 6.7F LL X HOTPOINT

Wat is de aanbevolen installatiehoogte tussen de kookplaat en de afzuigkap?

De minimale afstand is 50 cm voor een elektrische kookplaat en 65 cm voor een gas- of mengkookplaat. Volg altijd de instructies van de fabrikant van de kookplaat.

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten een keer per maand worden gereinigd. U kunt ze met de hand wassen met een mild reinigingsmiddel of in de vaatwasser op lage temperatuur met een kort programma. Wassen in de vaatwasser kan verkleuring veroorzaken, maar dit heeft geen invloed op de prestaties.

Wanneer moet het koolstoffilter worden vervangen?

Het koolstoffilter moet maximaal elke 4 maanden worden vervangen, of wanneer de verzadigingsindicator gaat branden. Het kan niet worden gereinigd of geregenereerd.

Hoe reset ik de filterverzadigingsindicator?

Na het reinigen of vervangen van de filters houdt u de knop T3 ingedrukt (voor modellen met LCD-scherm) of T1 (voor modellen met knoppen) totdat het lampje uitgaat.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, hij is geschikt voor beide modi. In afvoermodus wordt de lucht via een kanaal naar buiten afgevoerd. In recirculatiemodus moet u een extra koolstoffilterkit (niet meegeleverd) installeren om de lucht in de ruimte te recyclen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening en of er een snelheid is geselecteerd. Als de afzuigkap tijdens gebruik uitschakelt, schakel dan de stroom 5 seconden uit en weer in. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe vervang ik de LED-verlichting?

De verlichting is geïntegreerde LED. Neem voor vervanging contact op met de technische dienst. Probeer het niet zelf te vervangen.

Heeft de afzuigkap een automatische uitschakeling?

Ja, afhankelijk van het model kunt u een uitgestelde uitschakeling instellen. Druk bij modellen met knop T4 erop om de uitschakeling in te stellen na 20 min (lage snelheid), 15 min (middel), 10 min (hoge snelheid) of 5 min (intensief).

Waarom gaat mijn afzuigkap automatisch aan op gemiddelde snelheid?

Dit is de automatische functie bij hoge temperatuur. Een sensor detecteert overmatige hitte en schakelt automatisch de gemiddelde snelheid in. De afzuigkap schakelt uit wanneer de temperatuur daalt.

Welke reinigingsproducten kan ik op de afzuigkap gebruiken?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen alcohol, schurende middelen of agressieve reinigingsgereedschappen. Voor het randpaneel gaat u te werk zoals bij de vetfilters.

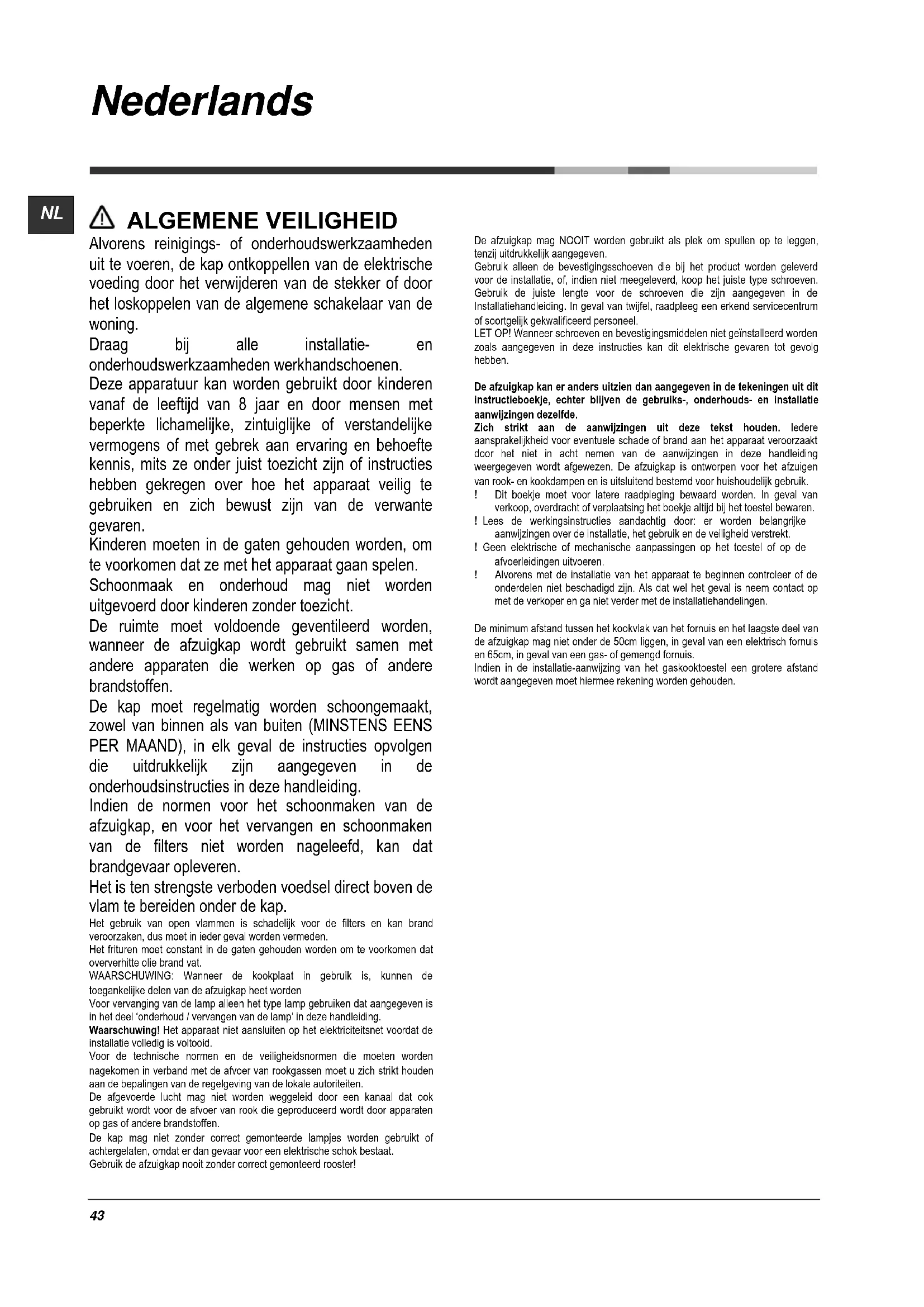

GEBRUIKSAANWIJZING HHF 6.7F LL X HOTPOINT

Alvorens reinigings- of onderhoudswerkzaamhedenuit te voeren, de kap ontkoppellen van de elektrischevoeding door het verwijderen van de stekker of doorhet loskoppelen van de algemene schakelaar van dewoning.

Draag bij alle installmenten onderhoudswerkzaamheden werkhandschoenen.

Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8aar en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met gebrek aan ervaring en behoefte kennis, mits ze onder juist toezicht zichn of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en zich bewust zichn van de verwante bevaren.

Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mag Niet worden uitgevoerd door kinderen zonder toezicht.

De ruimte要去 voldoende geventileerd worden, wanner de afzigkap worden gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

De kap要去 regelmatig worden schoongemaaakt, zowel van binnen als van buiten (MINSTENS EENS PER MAAND), in elk geval de instructies opvolgen dieuitdrukkelijk zich aangegeven in de onderhoudsinstructies in deze handleiding.

Indien de normen voor het schoonmaken van de afzuigkap, en voor het verrangen en schoonmaken van de filters Niet worden nageleefd, kan dat brandgevaar opleveren.

Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet in ieder geval worden vermeden.

Het frituren moet constant in de gaten gehonden worden om te voorkomen dat oververhitte olie brand vat.

WAARSCHUWING: Wanner de kookplaat in gebruik is,Known de toegankelijkde delen van de afzigkap heet worden

Voor verwangting van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / verwangen van de lamp' in deze handleiding.

Waarschuwing! Het apparaat Niet aansluien op het elektriciteitsnet voordat de installmente volledig is voltoid.

Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen moet u zich strikt honden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afgevoerde lustcht mag nicht worden weggeleid door een kanaal dat ook gebrukt worden de afvoer van rook die geprodueerd worden door apparaten op gas of andere brandstoffen.

De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten, odomat er dan gevaar voor een elektrische schok bestaat.

Gebruik de afzuiqkap nooit zonder correct gemonteerd rooster!

De afzuiigkap mag NOOIT worden gebruikt als plek om spullen op te leggen, tenzij uittrukkelijk aangegeven.

Gebruik alleen de bevestigingssschooven die bij het product worden geleverd voor de installatione, of, indien Niet meegeleverd, koop het juiste type schroeven. Gebruik de juiste lenghte voor de schroven die zich aangeveen in de Installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel.

LET OP! Wonneer schroeven en bevestigingsmiddelen Niet geinstalleerd worden zoals aangegeven in deze instructies kan dit elektrische geserven tot gezolg hebden.

De afzugkap kan er anders uitzien dan aangegeven in de tekeningen ut dit instructieboekje, darüber blijven de gebruiks-, onderhouds- en installment aanwijzingen bezelfde.

Zich strikt aan de aanwijzingenuit deze tekst houden. Ledere aanspraelijkheid voor eventuele schade of brand aan het apparaat veoroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De afzuiigkap is ontworpen voor het afzuiigen van rook- en kookdampen en is uitsluitend bestend voor huishoudelijk gebruik.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijb het toestel bewaren.

! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installment, het gebruik en deeiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

! Alvorens met de installment van het apparaat te beginnen controller of de onderdelen Niet beschadigd zich. Als dat wel het geval is neem contact op met de verkoper en ga Niet verdier met de installmenthandelingen.

De minimum afstand zusammen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installmenta-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gezonden.

De netspanning moet overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuiigkap. Als de afzuiigkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbareplaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klassle lll, in overeenstemming met de installmentie normen.

Attentie! Alvorens de afzuigkap waar aan het voedingsnet aan te sluiten controllerer eerst of deze goed werkt, controllerer waarom altijd of de voedingskabel goed is aangesloten.

Vervanging van de voeding

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

LUCHTAFVOER

(afzuiigend apparaat)

Verbind de afzuigkap aan wandafvoerijpen en afvoeropeningen met bezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogesverlies en een sterke toename van het bedrijfsgeluid. Ledere aanssprakelijkheid hiervoor worden afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichk+zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90^
! Vermijd grote verschellen in doorsnede.
Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften nicht in acht worden genomen.

FILTEREND OF AFZUIGEND APPARAAT?

Uw afzuiqkap is ingesteld om als afzuiigend apparaat te worden gebruikt.

Om de kap als filterend apparaat te gebruiken dient de betreffende

TOEBEHOREN SET gemonteerd te worden.

Controleer op de eerste pagina's van deze handleiding of de

TOEBEHOREN SET wordt meegeleverd of gekocht moet worden.

Opmerking: Indien de set meegeleverd worden, kan, in enkele gevallen, het

extra actieve koolstofffilter reeds op de kap gemonteerd zijn.

De inlichtingen om de kap van afzuiigend apparaat in filterend apparaat om

te zetten zijn in deze handleiding te vinden.

Uitvoering als afzuigend apparatus

De aangezogen rook en damp worden maar buiten geleid via een afvoerijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De diameter van de afvoerijp moet even groot waar als die van de verbindingsring.

Note. Als de afzuigkap reeds is voorzien van koolestoffiter dan moet u dit verwijderen.

Filtrerende versie

De opgenomen lustcht worden ontvet en gefilterd voordat het weer worden teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstofffiltersysteme te worden toegevoed.

BEDIENINGSELEMENTEN

De kap is voorzien van een bedieningspaneel met een schakelaar voor de slenelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

Modellen met mechanisch bedieningspaneel

T1. Lichtschakelaar ON/OFF.
T2. Schakelaar OFF/snelheid 1
T3. Selectieknop snelheid 2
T4. Selectieknop snelheid 3

Modellen met Soft Button bediening + Display LCD

HHBS 6.7F LL X - HHBS 9.7F LLI X - HHF 6.7F LL X

T1

T2

L2 L3

L4 L5

T3

T4

T1. Zuigmotor ON/OFF
T2. Selectieknop voor de middelste, hoogste en intensieve slelheid (zuigkracht).

Opmerking: De intensieve snelheid (zuigkracht) (LED L1 knipperend) duurt onceveer 5 minuten, daarna worden automatisch de middelste snelheid (zuigkracht) ingeschakeld.

T3. Selectieknop "geluidloze" snelheid (zuigkracht)
T4. Lichtschakelaar ON/OFF

L1. Status icoon snelheid (zuigkracht)
L2. Status icoon vetfilter verzadiging indicator
L3. Status icoon lage snelheid (zuigkracht) (geluidloos)
L4. Status icoon koolstoffilter verzadiging indicator
L5. Status icoon verlichting

Na de onderhoudswerkzaamheden druk langdurig op de knop T3, de icoon voor de verzadiging gaat uit. Herhaal deze handeling indien beiden verzadiging indicators (vetfilter en koolstofffilter) aan zijn.

Activering van de icoon voor de koolstofffilter verzadiging

De icoon voor de verzadiging van het koolstofffilter is gewoonlijk uitgeschakeld. Om deze in te schakenen handel op de volgende wilze: Met uitgeschakdelde afzuigkap druk tegelijkkortijd langdurig op de knappen T1 en T3: L4 gaat eerst knippenen gaatervolgens met continu lich branden om de activering aan te gehen.

Uitschakeling van de icoon voor de koolstofffilter verzadiging: herhaal de bovenbeschreiben handling, L4 gaat met continu Licht branden en gaatervolgens knipperen totdat ze helemaal uitgaat, wat aangeeft dat zeudeuitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uiterust met een temperatuursensor die de temperatuur opneemt. Alsdezne te hooq worden, schakelt de sensor automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zodra de door de sensor opgenomen temperatuur sterk daalt.

Modellen met Soft Button bediening + Delay OFF

T1. Zuigmotor ON/OFF
T2. Selectieknop voor de snelheid (zuigkracht)

Opmerking: De intensieve snelheid (zuijkracht) (LED L3 knipperend) duurt ongeveer 5 minuten, daarna worden automatisch de middelste snelheid (zuijkracht) ingeschakeld.

T3. Lichtschakelaar ON/OFF
T4. Knop voor de automatische uitschakeling:

Opmerking: druk op deze knop om de automatische uitschakeling in te stellen, voor:

de lage snelheid (zuigkracht): na 20 minutes
de middelste snelheid (zugkracht): na 15 minuten
de hoge snelheid (zuigkracht): na 10 minuten
de intensieve snelheid (zuigkracht): na 5 minuten

L1. LED lage snelheid (zuigkracht)

L2. LED middelste snelheid (zuigkracht)
L3. LED hoge snelheid (zuigkracht)
L4 LED intensieve snelheld (zuligkracht) - met timer (5 min.).
L5 LED filter verzadiging:

Knipperend: de onderhoudswerkzaamheden van het koolstofffilter uityoeren.

Aan: de onderhoudswerkzaamheden van de vetfilters uityoeren.

L1+L2+L3 knipperend anschter elkaar: automatische werking bij een zeer hoge temperatuur (zie betreffende paragraaf)

Na de onderhoudswerkzaamheden van de filters druk langdurig op de knop T1, LED L5 gaat UIT.

Activering LED koolstoffilter verzadiging

Het LED voor de verzadiging van het koolstofffilter is gewoonlijk uitgeschakeld. Om deze in te schakenen handel op de volgende wijze: Met uitgeschakdelde afzuigkap druk tegelijkkortijd langdurig op de knappen T1 en T4: eerst gaat L1 knipperen en verrolgens ook L2 wat de inschakeling aangeeft.

Uitschakeling LED koolstoffiler verzadiging: herhaal de bovenbeschreiben handeling, eerst gaan L1 en L2 knipperen daarna alleen L1 wat aangeeft dat deze uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitergerust met een temperatuursensor die de temperatuur opneemt. Als deze te hooq worden, schakelt de sensor automatisch de middelste snelheid (zuigkracht) in. De kap gaat uit zoda de door de sensor opgenomen temperatuur sterk daalt.

Modellen met Soft Button bediening + Silent Speed

T2. Selectieknop voor de slelheid (zuigkracht)

Opmerking: De intensieve snelheid (zugkracht) (LED L3 knipperend)

duurt ongeveer 5 minuten, daarna worden automatisch de middelste snelheid

(zuigkracht) ingeschakeld (LED L2 aan)

T3. Lichtschakelaar ON/OFF
T4. Selectieknop "geluidloze" snelheid (zuigkracht)

L1. LED middelste snelheid (zulgkracht)
L2. LED hoge snelheid (zugkracht)
L3 LED intensieve snelheid (zuigkracht) - met timer (5 min.).
L4 LED filter verzadiging:

Knipperend: de onderhoudswerkzaamheden van het koolstofffilter
uitvoeren.
Aan: de onderhoudswerkzaamheden van de vetfiltersuitvoeren.

L5 LED lage snelheid (zuigkracht) (geluidloos)

L1+L2+L3 knipperend acheher elkaar: automatische werking bij een zeer hoge

temperatuur (zie betreffende paragraaf)

Na de onderhoudswerkzaaamheden van de filters druk langdurig op de knop T1,

LED L4 gaatuit.

Activering LED koolstofffilter verzadiging

Het LED voor de verzadiging van het koolstofffilter is gewoonlijk

uitgeschakeld. Om deze in te schakelen handel op de volgende wijze

Met uitgeschakelde afzuiqkap druk tegelijktijd langdurig op de knappen T1

en T4: eerst gaat L1 knipperen en cervolgens ook L2 wat de inschakeling

aangeeft.

Uitschakeling LED koolstofffilter verzadiging: herhaal de

bovenbeschreveen handling, eerst gaan L1 en L2 knipperen daama alleen

L1 wat aangeeft dat dele uitgeschakeld is.

Automatische werking bij een te hoge temperatuur

De kap is uitgerust met een temperatuursensor die de temperatuur opneemt. Als

deze te hoog worden, schakelt de sensor automatisch de middelste能力和

(zuigracht) in. De kap gaat uit zoda de door de sensor opgenomen temperatuur sterk daalt.

ONDERHOUD

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetie neutraal vloeijaar reinigingsmiddel. GEBRUK GEEN

GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen

producten die schuirmiddelen bevatten. GEEN ALCOHOL GEBRIUKEN!

Paneleel voor de omtrek zuiging

Reinig het paneel voor de omtrek zuiging even vaak als het vetfilter, gebruik een doek en een Niet te geconcentreerd vloeijaar reinigingsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

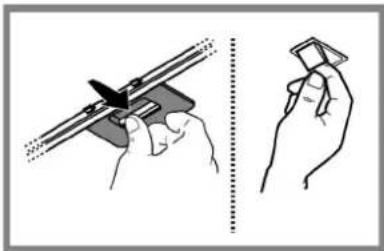

Onderhoud van de vetfilters

Houdt de vetdeeltjes vast.

Moet een keer per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze moodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist Niet veranderen. Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

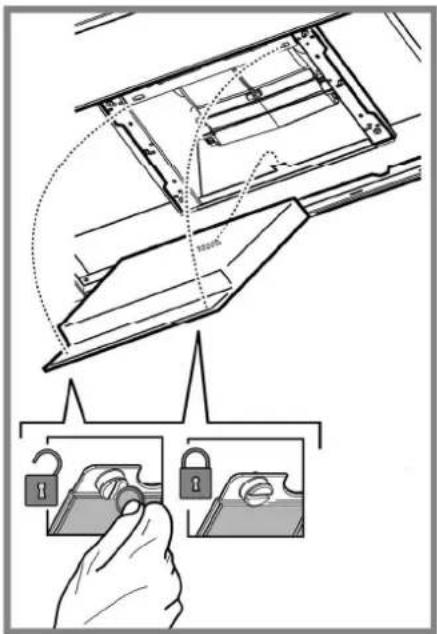

Onderhoud van het koolstofffilter

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindt plaat na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarme de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit -.Dezeoodnzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnewu wgebuikt worden

Plaatsen Maak het koolstofffilter eerst vast aan dechterzijde van de kap op het metalen lipje enervoigens aan de voorzijde aan met de twee knuppen

Verwijderen Verwijder het koolstofffilter door de knappen die hem aan de kap bevestigen met 90^ te draaien.

Vervanging lampjes

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud zich.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zich in de buurt van het lampje.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V-20W max - G4, en zorg ervoor dat u hen Niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op+zijn plaats).

De kap is voorzien van een verlichtingssystem gebaseerd op de LED-technologie.

De Leds zorgen voor een optimale verlichting, voor een 10 maal langere levensduur ten opzichte van de traditionele lampjes en een elektricitieitsbesparing van wel 90% .

Voor de verwangning neem contact op met de technische assistentie.

VERWIJDERING

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnest negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zonden kannen worden veroorzaakt door onjuiste verworking van dit product als afval.

Het symbooop het product of op de bijbehorende documentatione geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan moet het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het sladskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebent aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704
1:EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanner u begint te koken en LAST de kap nog enkele minuten ingeschakend nadat u staat bent met koken. Verhoog de spelneid het alleen wanner er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situations. Vervang de koolstofffilter(s) indien nodig om een goede efficiente voor het wegemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiente van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsystem Zoals aangegeven in deze handleiding om de efficiente te optimaliseren en lawaai tot een minimum te beperken.

STORINGEN

Bij een storing van de afzuigkap, voer de volgende controlesuit alvorens de

Technische Dienst te raadplegen:

• Als de afzuiqkap Niet functioneert:

• er geen stroomonderbreking is.

• er een snelheid is geselecteerd.

Bij een laag rendement van de afzuigkap:

• de ingestelde snelheid volstaat voor de afgegeven hoeveelheid rook en dampen.

• de keulen is voldoende geventileerd voor een correcte luchttoevoer.

• de koolstofffilter nicht is verzadigd (i.g.v. recirculatie)

• het uittallen van de afzuigkapijdens de normale werking hebft plaatsgevonden.

Controleer of: Controleer dat:
- er geen stroomonderbreking is.
- de omnipolaire schakelaar Niet is opgetreden.

In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.

TECHNISCHE GEGEVENS

Model	Hoopte (cm)	Breedte (cm)	Diepte (cm)	Ø van de afvoerbuis (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBXX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBXX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12

Zie het typeplaatje voor de totale stroomopname en het stroomverbruik de van de lamp.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K,HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Opgenomen (W)	Spanning (V)	Fitting	Afmetingen (mm)
Halogeneen 2	x 20W 12 G4			33xØ10

De kap is voorzien van een verlichtingssystem gebaseerd op de LED-technologie.

Voor de verwangning neem contact op met de technische assistentie.

Niet meegeleverde onderdelen

PL

OGOLNE BEZPIECZENSTWO
