Marca	Hotpoint
Modelo	HHF 6.7F LL X
Tipo de produto	Coifa de cozinha
Altura (cm)	60 - 112,5
Largura (cm)	59,8
Profundidade (cm)	45
Diâmetro do duto de exaustão (cm)	15 - 12,5 - 12
Peso (kg)	Aproximadamente 12
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência do motor (W)	200 (estimativa)
Iluminação	LED integrado, substituição pelo serviço técnico
Número de velocidades	3 + intensiva temporizada
Função automática em alta temperatura	Sim
Indicador de saturação dos filtros	Sim (gordura e carvão)
Desligamento automático programado	Sim (selecionável)
Tipo de filtro antigordura	Metálico lavável em lava-louças
Tipo de filtro de carvão	Ativo, substituível (não lavável)
Frequência de limpeza do filtro antigordura	1 vez por mês
Frequência de substituição do filtro de carvão	No máximo a cada 4 meses
Distância mínima placa elétrica/gás	50 cm / 65 cm
Utilização	Aspirante ou filtrante (kit carvão opcional)
Nível sonoro (dB)	Variável conforme a velocidade

Perguntas frequentes - HHF 6.7F LL X HOTPOINT

Qual é a altura de instalação recomendada entre a placa de cozimento e a coifa?

A distância mínima é de 50 cm para um fogão elétrico e de 65 cm para um fogão a gás ou misto. Sempre siga as instruções do fabricante da placa de cozimento.

Como limpar os filtros antigordura?

Os filtros antigordura metálicos devem ser limpos uma vez por mês. Você pode lavá-los à mão com detergente neutro ou na lava-louças em baixa temperatura em ciclo rápido. A lavagem na lava-louças pode causar descoloração, mas não prejudica o desempenho.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído no máximo a cada 4 meses, ou quando o indicador de saturação acender. Ele não pode ser limpo ou regenerado.

Como redefinir o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, pressione longamente o botão T3 (para modelos com display LCD) ou T1 (para modelos com botões) até que a luz se apague.

A coifa pode ser usada na versão filtrante?

Sim, ela é projetada para ambos os modos. Na versão aspirante, o ar é expelido para o exterior através de um duto. Na versão filtrante, é necessário instalar um kit de filtro de carvão adicional (não fornecido) para recircular o ar no ambiente.

O que fazer se a coifa não funcionar?

Verifique primeiro a alimentação elétrica e se uma velocidade está selecionada. Se a coifa desligar durante o uso, desligue a energia por 5 segundos e religue. Se o problema persistir, entre em contato com o serviço de assistência.

Como substituir a iluminação LED?

A iluminação é LED integrado. Para substituição, contacte o serviço de assistência técnica. Não tente substituir você mesmo.

A coifa possui desligamento automático?

Sim, dependendo do modelo, é possível programar um desligamento programado. Para modelos com botão T4, pressione-o para definir o desligamento após 20 min (velocidade baixa), 15 min (média), 10 min (alta) ou 5 min (intensiva).

Por que minha coifa liga sozinha na velocidade média?

É a função automática em alta temperatura. Um sensor detecta calor excessivo e ativa automaticamente a velocidade média. A coifa retorna ao desligamento quando a temperatura diminui.

Quais produtos de limpeza usar na coifa?

Use exclusivamente um pano úmido com detergente líquido neutro. Não use álcool, abrasivos ou ferramentas de limpeza agressivas. Para o painel perimétrico, proceda como nos filtros antigordura.

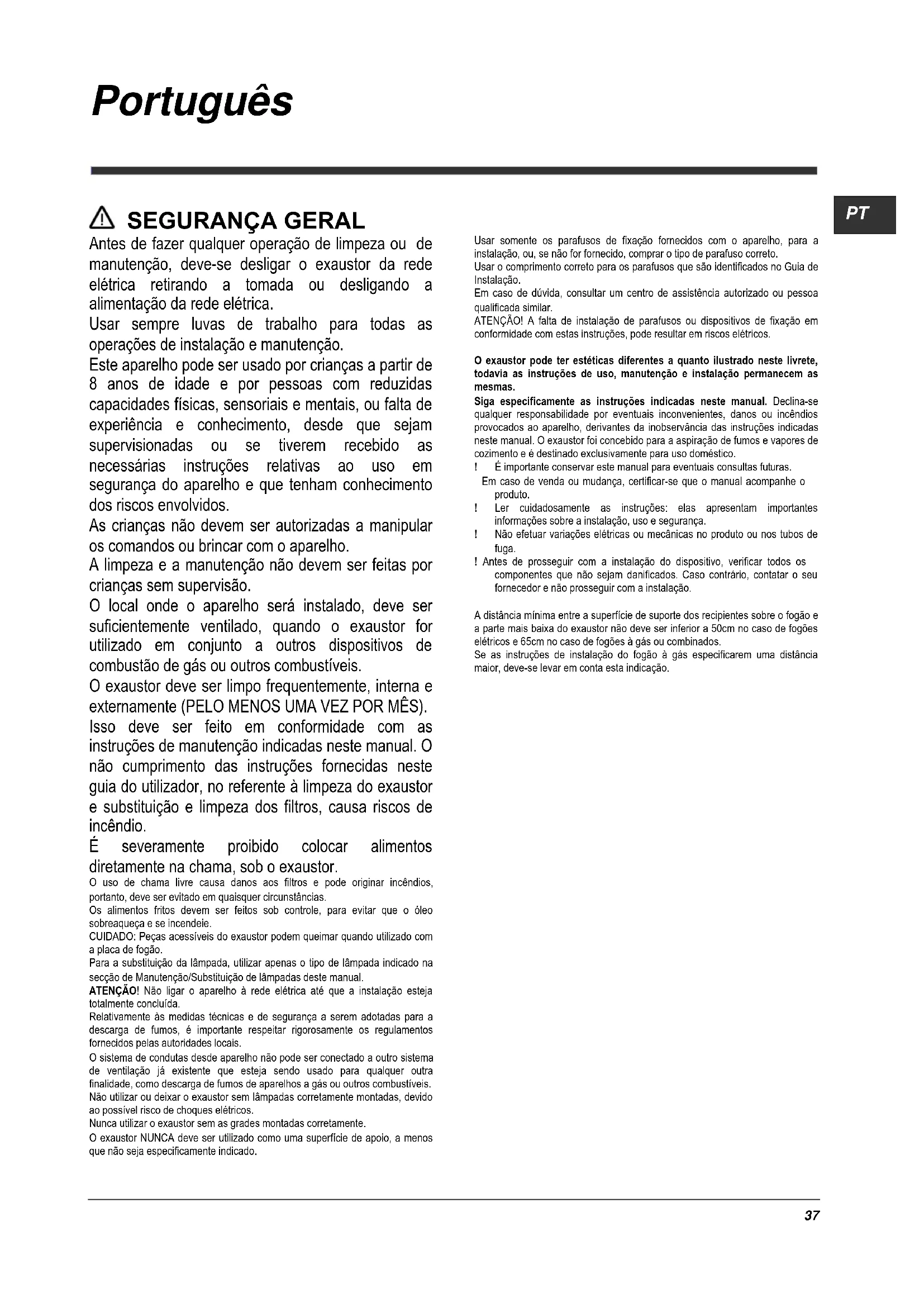

MANUAL DE UTILIZADOR HHF 6.7F LL X HOTPOINT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar daparelho e que tenham conhecelto dos riscos envolvidos.

As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparecido sera instalado, delve ser suficientemente ventilado, quando o exaustor for utilizes em conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo frequenmente, interna e externamente (PELO MENOS UMA Vez POR MÉS). Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do Utilizador, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos acos filtres e pode originar incendios, portanto, delve ser evitado em quaisquer circunstancias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogao.

Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na sequção de Manutenção/Substituição de lampadas deste manual.

ATENÇA! Não ligar o aparecido à rede electrica às que a instalação esteja totalmente conduira.

Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conducts desde aparelho nao pode ser conectado a othero systema de ventilacao ja existente que esteja送去 como para qualquer outra finalidade, como descarga de fumos de aparelhos a gas ouculos combustiveis. Naoutilizarouexdaror exaustrormem lampadas corretamente montadas,devido ao possivel risco de choques elétricos.

Nunca utilizes exaustor sem as grades montadas corretamente.

O exhaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que não sera specifically indicado.

Usar somente os parafudos de fixação fornecidos com o aparecido, para a instalacao, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consulitar um centro de assistencia autorizzato ou pessoal qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

O exaustor pode ter estéticas differentes a quando ilustrado neste llvrete, todas as instruções de uso, manutenção e instalação permanecem as masmas.

SigaspecificamenteasInstruçõesindicadasneste manual.Decina-se qualquerresponsabillidepor eventuaisinconvenrientes,danos ou incéndiosprovocadosaoaparelho,derivantesdainobservváidasinstruçõesindicaresnesthemanual。Oexaustorfoiconcebido paraasipraçãodefumoevasporesdecozimentoeédestinadoexclusivamenteparauso dométrico.

I É importante conservar estemanual para eventuais consultas futuras.

Em caso de vend aou mudanca,certificar-se que o manual acompanhe o produit.

! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurar.

! Não efetuar variações eletricas ou mecânicas no produits ou nos tubos de fuga.

! Antes de prosseguir com a instalação do disposito, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

A distancia minima entre a superficie de suporte dos recipientes sobre o fogão e a parte maior baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogão à gás específarem uma distência maior, delve-se levar em conta esta indicação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accessivel, mesmo deposito da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a disconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente as regras de instalação.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifirar seu funcionaamento, atentar sempre para que o cabo de redeosteja montado corretamente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência Tecnica.

SAIDA DO AR

para as versoes apsirantes)

Conectar o exaustor aos tubos e orificios de descarga da parede com diametro equivalente a saida de ar (flange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição da performance de aspiração e um drástico aumento do ruido.

Nao nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possivel de curvas (ángulo máximo da curva: 90^ 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).
! Caso estas normas não sejam respeitas aEmpresa declina qualquer responsabilitad.

FILTRANTE OU ASPIRANTE?

I O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versao aspirante

Os vapes são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

Se o exaustor foridotodefiltrsdcarvalatoivo,estdesverarserretirados.

Versão filtrante

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor esta versusão é necessario instalar umsystema de filtragem adicional a base de carvaoativado.

COMANDOS

O exaustor é dotado de um painei de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de illuminação do plano de cozedura.

Modelos com comandos mecânicos

HHBS6.5FAMX-HHBS9.5FAMX-HHF6.4FAMX-HHF6.4FAMK HHF9.4FAMX-HHF9.5FAMX-HHGC9.4FAMX-HHGC6.4FAMX

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Seleção velocidade 2
T4. Seleção velocidade 3

Modelos com comandos Soft Button + Display LCD

HHBS 6.7F LL X - HHBS 9.7F LLI X - HHF 6.7F LL X

T1. Tecla ON/OFF motor de aspiração
T2. Tecla de seleção da velocidade (potência) de aspiração: média, alta e intensiva.

Note: A velocidade (potência) de aspiração intensiva (LED L1 piscando) ha uma duração de aproximadamente 5 minutos, après isto, passa automaticamente para a velocidade (potência) de aspiração média.

T3. Tecla de selecao da velocidade (potencia) de aspiracao "silenciosa"
T4. Tecla ON/OFF iluminação

L1. Icone do estado da velocidade (potência) de aspiração
L2. Icone do estado do indicator deaturação do filtro de gordura
L3. Icone do estado da velocidade (potência) de aspiração balxa (silenciosa)
L4. Icone do estado do indicator deaturação do FILTER de carvão
L5. Icone do estado da Illuminação

Reset do indicator deaturação dos filtros

Apos haver efetuado a manutenção do filtro, pressionar prolongamente a tecla T3, o icone que indica aaturação do filtro se desigurar. Repetir a operação caso às vezes os icones indicadores deaturação (gordura e carão) sejam acazes.

Ativação do icone deaturação do FILTER de carvão

O icone de saturação do FILTER de carvão está normalmente desativado. Para ativa-lo,kovader da segunte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T3: a L4 primeiro irá piscar,(before se acenderá com luz fixa, para indicar a ativação bem sucedida.

Disativação do icone deaturação do filtró de carvalo: repetir a operação acima indica, a teça L4 irá acender com luz fixa, quando é piscar por breve tempo, antes de se apagar, para indicar a desativação bem suscedida.

Funcimiento automatico em Presence de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração média. O exaustor se desigará quando a temperatura detectada pelo sensor for reduces significativamente.

Modelos com comandos Soft Button + Delay OFF

T1. Tecla ON/OFF motor de aspiração
T2. Tecla de seleção da velocidade (potência) de aspiração Note: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 Minutes, às�� isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 acesso).
T3. Tecla ON/OFF iluminação
T4. Tecla de desligamento automatico:
Note: pressionar esta tecla para programar o desligamento automatico antes;

Velocidade (potencia) de aspiracao baixa: 20 minutos
Velocidade (potência) de aspiração média: 15 minutos
Velocidade (potencia) de aspiracao alta: 10 minutos
Velocidade (potencia) de aspiracao intensiva: 5 minutos

L1. LED velocidade (potência) de aspiração baixa
L2. LED velocidade (potência) de aspiração média
L3. LED velocidade (potência) de aspiração alta
L4 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.).
L5 LED de saturação dos filtros:

piscando: efeturaramanutenao do filtrodcarrao.

Aceso fixo: efeturar a manutencao dos filtros de gordura.

L1+L2+L3 intermitentes en sequencias: funciona automatico em presença de elevata temperatura (ver paragrafo relativo)

Reset de saturação dos filtros

Após haver efetuado a manutençao dos filtros, pressionar prolongamente a tecla T1, o LED L5 se desigara.

Ativação do LED deaturação do filtró de carvão

O LED de saturação do FILTER de carvão está normalmente desativado. Para ativá-lo, proceder da segunte maneira:

Com o exaustor desigado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4:Primeiro irá pizar a L1, depositem a L2 para indicator a ativação bem sucedida.

Disativação do LED de saturação do filtró de carão: repetir a operação acima indicada, primaryo piscarão L1 e L2, antes é a L1 para indentar a desativação bem suscedida.

Funcionamento automatico em presenca de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração media. O exaustor se desigará quando a temperatura detectavaleo sensor for reduzir significativamente.

Modelos com comandos Soft Button + Silent Speed

T1. Tecla ON/OFF motor de aspiração

T2. Tecla de seleção da velocidade (potência) de aspiração Note: A velocidade (potência) de aspiração intensiva (LED L3 piscando) ha uma duração de aproximadamente 5 minutos, às�� isso, passa automaticamente para a velocidade (potência) de aspiração média (LED L2 acesso).

T3. Tecla ON/OFF iluminação

T4. Tecla de seleção da velocidade (potência) de aspiração "silenciosa"

L1. LED velocidade (potência) de aspiração média

L2. LED velocidade (potência) de aspiração alta

L3 LED velocidade (potência) de aspiração intensiva - temporizada (5 min.).

L4 LED deaturação dos filtres: piscando: efeturar a manutençao do filtrlo de carvo. Aceso fixo: efeturar a manutençao dos filtres de gordura.

L5. LED velocidade (potência) de aspiração baixa (silenciosa)

L1+L2+L3 intermitentes em sequências:FUNICAMENTO AUTOMÁTICO em presente de elevata temperatura (ver parágrafo relativo)

Reset deaturação dos filtros

Após haver efetuado a manutençao dos filtros, pressionar prolongamente a tecla T1, o LED L4 se desigjar.

Ativação do LED de saturação do filtró de carvão

O LED de saturação do FILTER de carvão está normalmente desativado. Para ativa-lo, proceder da segunte maneira:

Com o exaustor desligado, pressionar durante um longo tempo e contemporaneamente as teclas T1 e T4: primaryiro irá piscar a L1, depositem a L2 para indicator a ativação bem sucedida.

Disativacao do LED deaturação do filtró de carvão: repetir a operação acima indicada, primeiro piscarão L1 e L2, depuis so a L1 para indicator a desativacao bem sucedida.

Funcimiento automatico em presença de temperatura elevada

O exaustor está equipado com um sensor que detecta a temperatura. quando ela se torna demasiadamente elevada, o sensor liga automaticamente a velocidade (potência) de aspiração media. O exaustor se desigará quando a temperatura detectada pelo sensor forreuzida significativamente.

MANUTENÇAO

Limpeza

Para a limpeza, utilizes um pano umedecision com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!

Painel perimetral de aspiração

Limar o pailen perimetral de aspiracao com a mesma frequencia do filto antigordura, uso um pano e um detergente liquido não muito concentrado. Nunca utilizes substancias abrasivas.

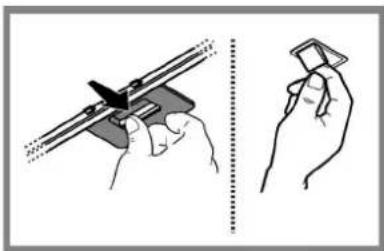

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes do cozimento.

O Filtró de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indentação da saturação dos filtres - se previsto no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perdcer cor as lavagens naquina da louça,mas susas caracteristicas de filtracao nao se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertacao com mola.

Manutenção do filtró a carvalo

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do FILTER de carvalo activado se verifica après um uso mais ou menos prolongado em funcao do tipo de cozinha e da regularidade da limpeza do filto de gorduras.Em todo caso, é necessario substitui o cartucho no maximo cada 4meses (ou quando o Sistema de indicação daaturação dos filtres -se previsto no Modelo que se possui - indicar esta necessidade).

NAO pode ser lavado ou regenerado.

Montagem:

Aganche o filtro de carvo ativo, primeiro na parte de tras da lingueta metálica do exaustor e(before na parte dienteira com os dois botões.

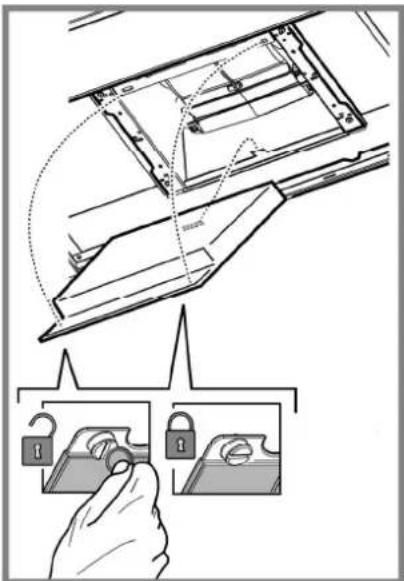

Desmontagem:

Remova o filtró de carvão ativo rodando de 90^ os botões que o fixa ao exaustor.

Substituição das lampadas

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Desligar o aparelho da rede elétrica:

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especificado na etiqueta de caracteristicas ou perto da propria lampada no exaustor.

1. Extraia a proteção usingo uma很小a chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4, tomar cuidado para não as tocar com as mês.

O exaustor é dotado de umsystema de iluminação baseada na Tecnologia LED. Os LED garantem uma iluminação melhor e uma duração de até 10 vezes mais que as lampadas tradiconais e economizam 90% de energiaétrica.

Para a substituição, contatar o service de assistência técnica.

ELIMINACAO

Este aparelho está classificado de Accordo com a Diretiva Europa 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O símbolo no produit ou nos documents que accompaniesham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamentoétrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detähradas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu service de eliminacao de despécios domesticos ou a loja onde adquirir o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Seguranca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcão por mais elescretos apôs ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diétrmetro máximo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Servico de Assistência efetuar seguides controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há interruptação de corrente.

• foi seleccionada uma velocidade.

• Se o exaustor tiver ama performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogg é suficientemente arejado para permitir uma tomada de ar.

• O filtró de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o functi冗amento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigá-lo por um breve periodo da rede electrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência Tecnica. Se o problema de functimento persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBX HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBX HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12

Ver na placacde dados a absorcao total e a absorcao da lampada.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K,HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Potência (W) Tensão (V) Engate Medidas (mm)
Halogénea 2 x 20W 12 G4			33xØ10

O exaustor é dotado de umsystema de iluminação baseada na Tecnologia LED.

Para a substituição, contatar o服务于 assistência Tecnica.

Componentes não foramecidas com o produits.

NL

ALGEMENE VEILIGHEID
