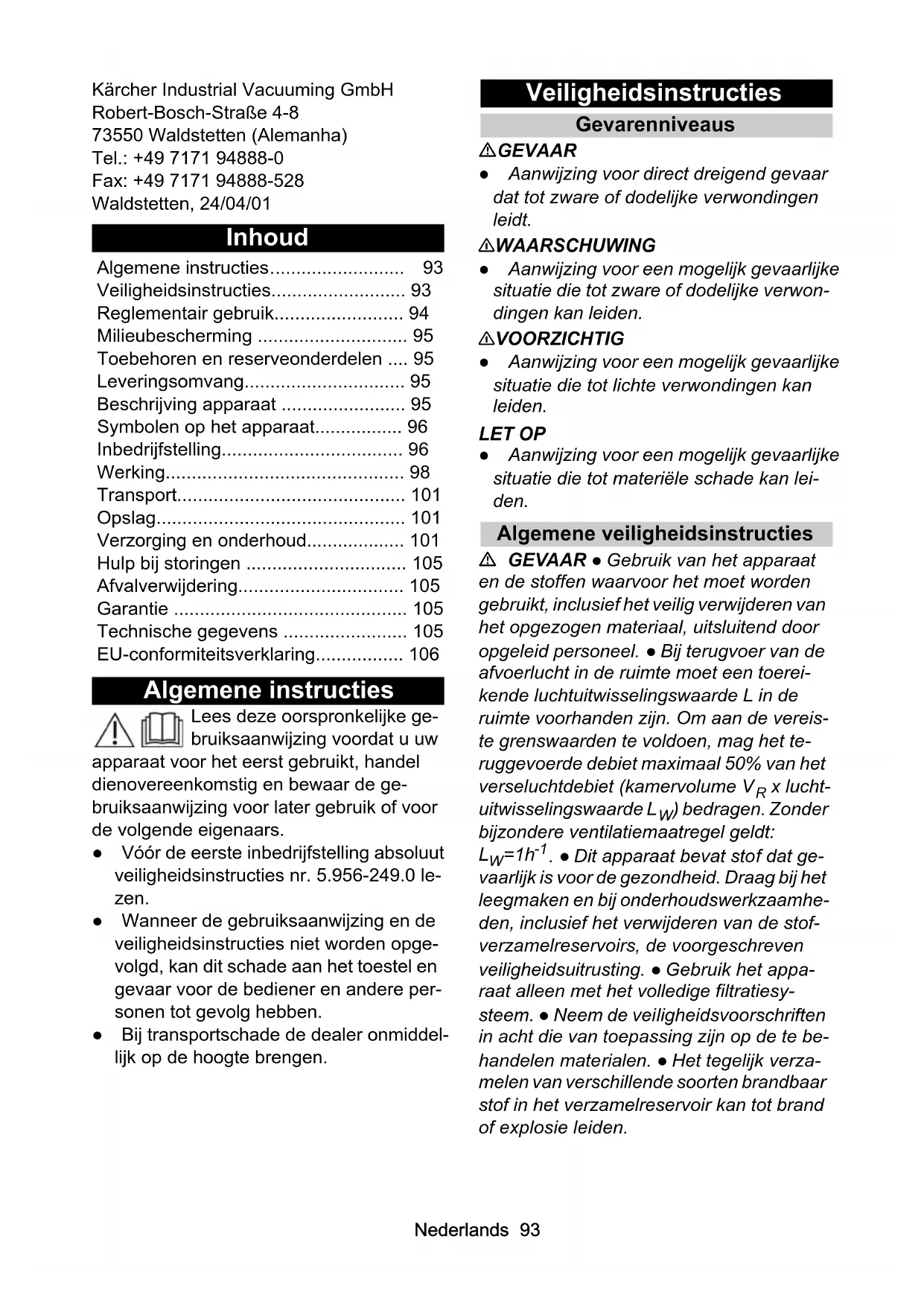

GEBRUIKSAANWIJZING IVM 40242 H Kärcher

Algemene instructies 93

Veiligheidsinstructies 93

Reglementair gebruik. 94

Milieubescherming 95

Toebehoren en reserveonderdelen .... 95

Leveringsomvang. 95

Beschrijving apparatus 95

Symbolen op het apparaat. 96

Inbedrijfstelling 96

Werking. 98

Transport. 101

Opslag 101

Verzorging en onderhoud. 101

Hulp bij storingen 105

Afvalverwijdering. 105

Garantie 105

EU-conformiteitsverklaring. 106

Algemene instructies

Lees deze oorspronkelijke gebruiksaanwijzing voordat u uw

apparaat voor het eerst gebruikt, handel dienovereenkomstig en bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaars.

Vór de eerste inbedrijfstelling absolutveiligheidsinstructies nr. 5.956-249.0 lezen.
- Wanner de gebruiksaanwijzing en de veiligheidsinstructies Niet worden opgevolgd, kan dit schade aan het toestel en gevaar voor de bediener en andere personen tot gevolg hebben.
- Bij transportschade de dealer onmiddelijk op de hoogte brengen.

Veiligheidsinstructies

Gevarenniveauaus

△GEVAAR

• Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

△WAARSCHUWING

• Aanwijzing voor een möglich gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

△VOORZICTIG

• Aanwijzing voor een möglich gevaarlijke situatie die tot lichte verwondingen kan leiden.

LETOP

• Aanwijzing voor een möglich gevaarlijke situatie die tot materiaele schade kan leiden.

Algemene veiligheidsinstructies

GEVAAR Gebruik van het apparaat en de stoffen waarvoor het moet worden gebruikt, inclusief het veilig verwijderen van het opgezogen materiaal, uitsluitend door opgeleid personeel. Bij terugvoer van de afvoerlucht in de ruimte moet een toereikende luchtuitwisselingswaarde L in deruimte voorhanden zijn. Om aan de vereiste grenswaarden te voldoen, mag het terugveoerde debiet maximaal 50% van het verseluchtdebiet (kamervolume V_R x luchtuitwisselingswaarde L_W ) bedragen. Zonder bijzondere ventilatiemaatregel geldt:

L_W = 1h^-1 .Dit apparaat bevat stof dat gevaarlijk is voor de gezondheid.Draag bij het leegmaken en bij onderhoudswerkzaamheden, inclusief het verwijderen van de stofverzamelreservoirs, de voorgeschrevenveiligheidsuitrusting. Gebruik het appaarat alleen met het volledige filtrationsystem. Neem de veiligheidsvoorschriften in acht die van toepassing zich op de te behandelen materialen. Het tegelijk verzamelen van verschillende soorten brandhaar stof in het verzamelreservoir kan tot brand of explosie leiden.

WAARSCHUWING U mag het apparaat Niet opstellen of gebruiken opplaatsen waar het risico op stof- of gasexplosionie bestaat. Een stofexplosionie atmosefer in het apparaat is alleen toegestaan voor het filter. In het apparaat zijn gasexplosionie atmoseferen verboden. Het apparaat is Niet geschikt voor het opzuigen van ontvlambare vloeistoffen (ontvlambaar,licht ontvlambaar,zeren ontvlambaar volgens de Duitserichtlijn 67/548/EEG inzake gevaarlijkestoffen) (vlampunt onder 55^) en mengels van ontvlambare stoffen met ontvlambare vloeistoffen. Het apparaat is Niet geschikt om stof te absorberen met een extreem lage minimale ontstekingsenergie (ME < 1mJ) zoals: toner, netzwavel, alumi-niumpoeder, loodzeep. Het apparaat is Niet geschikt voor het opzuigen van ontstekingsbronnen en stof met een gloeitemperatur ≤ 190^. Controlleroor elkingebruikname of de potentaalvereffen-ingsleidingen (massaleidingen) aangeslo-ten zich. Het apparaat mag Niet in de openlucht in natte omstandigheden worden gebruikt of bewaard. Gebruik voor een veilige stand van het apparaat de parkeerrem aan het zwenkwiel. Als het apparaat Niet op de rem worden gezet, kan het once-controleerd gaan bewegen.

VOORZICHTIG · Schakel het apparaat bij langere pauzes en na gebruik met de apparaatschakelaarsuit en koppel de netstekker los.

LET OP Gebruik het apparaat alleen in binnenruimtes. Gevaar voor beknelling! Draag handschoenen bij het verwijderen ofplaatsen van de zuigkop, de filtereenheid of de opvangbak. Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter. Draag veiligheidshandschoenen, als u het apparaat bedient. Verplaats het apparaat alleen met loopsnelheid en indien nodig met twee Personen op hellende wegen. Voorkom het uittreden van stof, als toebehoren worden verrangen. Tijdens normal bedrijf hunnen de oppervlaktetemperaturen tot 135^ stilgen. Vermijd het afbreken van de

zuigslangeenheid. Voer een regelmatige visuele controle van de slangenuit.

Elektrische aansluiting

Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden zie Technische gegevens en typeplaatje.

△GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of verrormen.

Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien verrangen.

Hoe te handelen in noodsituatuies

△GEVAAR

Gevaar voor letsel en beschadiging bij kortsluiting of andere elektrische storingen

Gevaar voor elektrische schokken, gevaar voor verbrandingen

Schakel het apparaat UIT en trek de netstekker eruit.

Hoe te handelen bij een filterbreuk / lekkage:

1. Het apparaat onmiddelijk uitschakelen.
   Het apparaat mag nicht meer worden gebruikt.

2. Het filter vervangen.

Het apparaat is bedoeld voor:

• nat en droog reinigen van vloer- en wandoppervlakken
• afzuigen van droge, brandbare, voor de gezondheid gevaarlijke afgezette soorten stof; stofklasse H conform EN 60335-2-69

• opzuigen van Niet-explosiegevaarlijke stoffen

• opzuigen van ontvlambaar stof van alle stofexplosieklassen (behalte stof met minimale ontstekingsenergie ME < 1mJ )

• opzuigen van stof en grof vuil
• opzuigen van brandhaar stof UIT een zone 22, als het apparaat buiten potentieel explosieve gebieden worden geinstalleerd
• opzuigen van vochtige en vloeibare substanties
• Industriebel gebruik, bijv.in opslag- en productieruimten
• Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, Kantoren en verhuurbedrijven.

Als er op de montageplaats van het apparaat een geclassificeerde Ex-zone is, moet een overeenkomstig Ex-apparaat worden gezruikt.

De juiste werkung van het apparaat worden alleen door de nominale zuigslangwijdtes DN40 en DN50 gegarandeerd.

Elk ander gebruik wordt gezien als nicht-reglementair gebruik.

Het apparaat is nicht bedoeld voor:

• het opzuigen van brandhaarden en stof met een gloeitemperatuur ≤ 190 °C
• het opzuigen van explosieve of gewiekwaardige stoffen in de zin van §1 SprengG, explosieve damp-luchtmengsels, evenals Al- en Mg-stof
• het opzuigen van ontvlambare vloeistoffen (ontvlambaar,licht ontvlambaar,zerer ontvlambaar volgens de Duitse Richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55^ ) en mengsels van ontvlambaar stof met ontvlambare vloeistoffen
• het opzuigen van magnesiumstof of -poeder
• het opzuigen van mengsels van brandbare vloeistoffen en brandbaar stof
• het opzuigen van gloeende of hete deeltjes, die anders tot een brand of explosiekunnen leiden
• de aansluiting op een stofproducende machine

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijk manier.
Elektrische en elektronische apparata- ten bevatten waardevolle recyclebare materialen en vaak bestanddelen zo- als batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu konnen vormen. Voor een correcte werkung van het apparaat zich deze bestanddelen echter moodzakelijk. Voer apparaten met dit symbol not samen met het huisvuil af.

Instructies betreffende ingredienten (REACH)

Actuele informatatie over ingredienten vindt u op: www.kaercher.de/REACH

Toebehoren en reserveonderdelen

△GEVAAR

Explosiegevaardoor Niet-goedgekeurde accessoires

Gebruik alleen accessoires die zich goedgekeurd door de fabrikant en gemarkeeerd met de Ex-sticker voor gebruik met type 22. Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrijje werkung van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Instructie

In de leveringsomvang is geen toebehoren inbegren. Het toebehoren moet afhankelijk van de toepassing afzonderlijk worden besteld.

Leveringsomvang

Controller de inhoud bij het uitpakken op volledigheid. Bij transportschade uw dealer op de hoogte brengen.

Beschrijving apparatus

Afbeeldingen, zie pagina met grafieken Afbeelding A

Zwenkwiel met parkeerrem
②Vuilreservoir
③ Afsluitstop aan het vuilreservoir
4Afsluitstop aan de filtering
(5)Manometer
⑥Filterreiniging
⑦Vergrendeling van de tussenring
8 Apparaatschakelaar zuigturbine
Zuigkop
⑩Filter
①Afdichtring
Neerholder filter
⑬Typeplaatje
④ Handgreep
15 Netsnoer
Kabelhouser
⑦ Tussenring
(18) Beugelgreep van het vuilreservoir
19 Duwbeugel
20 Vergrendeling van de zuigkop
②Filterring
② Zuigopening aan de filtrring
Zuigopening aan het vuilreservoir
(24)Chassis

Symbolen op het apparaat

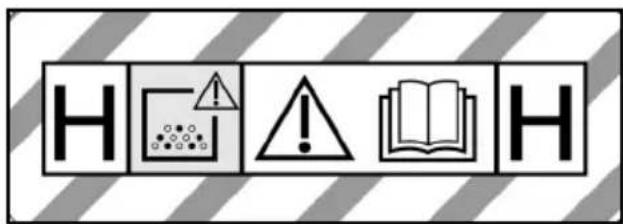

Het apparatusaat is geschikt voor het zuigen van因其stof tot stofklasse H.

WAARSCHUWING: Dit apparaat bevat stof dat gevaarlijk is voor de gezondheid. Het legen en het onderhoud, inclusief het verwijderen van de stofzak, mogen alleen door deskundige personen worden uitgevoerd die geschikte persoonlijke beschermingsmiddelen dragen. Niet inschakelen voordat het volledige filtersystem is geinstalleerd en de functie van de controle van de volumestroom werk gecontroleerd.

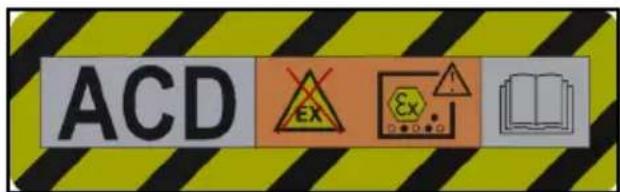

Het apparaat is geschikt voor het zuigen van brandhaar stof, opstelling buiten zone 22.

WAARSCHUWING: Dit apparaat mag nicht in een zone 22 worden opgesteld. Als er een zone 22 aanwezig is, dan moet een ex-apparaat worden gezruikt.

De sticker toont de waarden voor de max. onderdruk in relatie tot de gebruikte zuigslangdoorsnede. De actuele waarde kan aan de manometer worden afgelezen. Zie hoofdstuk Lees de minimale volumestroom af voor de waarde die van toepassing+zijn voor dit apparaat. Wordt de waarde anderschreden, dan要去 het filter worden gereinigd (zie hoofdstuk Hoofdfilter reinigen) of verrangen (zie hoofdstuk Hoofdfilter verwangen). De verschillende zuigslangdoorsnedes makeen een aanpassing aan de verschillende aansluitingsdoorsnedes van de accessoires可想而知.

Stofverzamelzak (Bestel-nr. 9.989-606.0)

Veiligheidsfilterzak (Bestel-nr. 6.904-420.0)

Hoofdfilter (bestel-nr. 9.990-222.0)

H14-filter (bestel-nr. 9.993-005.0)

Inbedrijfstelling

△WAARSCHUWING

Niet correct aangesloten potentalver-effeningsleiding

Gevaar voor elektrische schokken

Controleer voor elke ingebruikname of de potentaalvereffeningsleiding (aardingsleiding) is aangesloten.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Zuig nicht zonder filtrelement sondern er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

LETOP

Ontbrekend filterelement

Beschadiging van de zuigmotor

Zuig nicht zonder filtrelement.

1. Het apparaat in de werkpositieplaatsen.
2. Het apparaat met de parkeerremmen beveiligigen.
3. Controlleren of de zuigkop correct is geplaatst.
4. De zuigslang (niet in de leveringsom-vang inbegrepen) in de gekozen zui-gaansluiting steken (zie hoofdstuk Zuigaansluiting selecteren).
5. De andere zuigopening met de afsluitstop dicht afsluiten (zie hoofdstuk Zui-gaansluiting afsluiten).
6. Het vulniveau in het vuilreservoir contro- leren (zie hoofdstuk Vulniveau vuilreservoir controleren).
7. Zo nodig het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
8. Vóor het droogzuigen afhankelijk van de toepassing de stofverzamelzak of de veiligheidsfilterzakplaatsen (zie hoofdstuk Droogzuigen)
9. Het gewenste toebehoren (niet in de leveringsomvang inbegrepen) op de zuigslang steken.

Zuigaansluiting selectoren

Afhankelijk van de toepassing kan de zuigslang 2 in verschillende zuigopeningen worden gestoken.

Zuigopening aan de filtrring

Droogzuigen met stofverzamelzak: grof stof, kortstondig grote hoeveel- heid zuigmaterialiaal

De stofverzamelzak is nicht bij de levering inbegrepen en kan afzonderlijk worden besteld, bestelnr. 9.989-606.0 (5 stuks).

-Natzuigen

Zuigopening aan het vuilreservoir

Droogzuigen met veiligheidsfilterzak: fijn stof, permanent grote hoeveelheden zuigmaterialiaal

Het apparatus is met een veiligheidsfilterzak met aflsuitdeksel uitgerust, bestelnr. 6.904-420.0 (5 stuks).

-Natzuigen

Ermighten.

Bij gebruik van de stofverzamelzak moet de onderste zuigopening goed gesloten zich.

Bij het gebruik van de filterveiligheidszak moet de bovenste zuigopening goed+zijn afgesloten.

Zuigaansluiting afsluiten

△WAARSCHUWING

Gevaar voor hetsel

Beschadiging van de huid, longen en ogen door fjn stof

Na het verwijderen van de zuigslang要去 de zuigslangaansluiting met de afsluitstop worden afgesloten.

Afbeelding B

1. De afsluitstop precies in de zuigslanggaansluiting plaatsen.
2. De aflsuitstop er tot aan de aanslag in-schuiven.

Vulniveau vuilreservoir controleren

Als het vuilreservoir tot aan de onderkant van de zuigopening aan het vuilreservoir is gezuld, moet het worden geleegd. Het apparaat schakelt Niet automatisch uit als de maximale vulhoogte worden overschreden. 1. Het vulniveau in het vuilreservoir regelmatig controleren.

Werking

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Zuig nicht sondern bereits filtrelementen om dat er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

Controleer voor elk gebruik of beiden filter elementen correct�ngaangebracht.

LETOP

Gevaardoorhetnarrabinndringenvan fijn stof.

Beschadigingsgevaar van de zuigmotor. Verwijder bij het zuigen nooit het hoofdfilter-element.

Droogzuigen

WAARSCHUWING

Verhoogde stofemissie door ondeskundige omgang met de zuigopening

Ademhalingsaandoingen door inademming van stof, storingen van het apparaat Sluit Niet tegelijk 2 zuigslangen op het apparaat aan. Een zuigopening moet goed zichn afgesloten met de afsluitstop.

Zorg er voor dat de stofverzamelzak alleen in combinatie met de bovenste zuigopening worden gezruikt, waar deze andersijdens het zuigen maar boven worden gezogen.

Als u de stofverzamelzak gebruikt, moet de onderste zuigopening goed zichn afgesloten.

Als u de veiligheidsfilterzak gebruikt, moet de bovenste zuigopening goed zichn afgesloten.

Instructie

Met dit apparaat kunnen alle soorten stof tot stofklasse H worden opgezogen. Het

gebruik van een stofverzamelzak is wette- lijk voorgeschreven.

Instructie

Het apparaat is als industrielle zuiger geschikt voor het zuigen van droog, Niet brandhaar stof.

1. Afhankelijk van het zuigmaterial de zui-gaansluiting selecteren (zie hoofdstuk Zuigaansluiting selecteren).
2. Afhankelijk van de gekozen zuigslanggaansluiting de stofverzamelzak of deveiligheidsfilterzakplaatsen (zie hoofdstuk Stofverzamelzak /veiligheidsfilterzakplaatsen).

Van nat-That droogzuigen wisselen

LETOP

Wisselen van nat-的那一 droogzuigen

Beschadigingsgevaar van het filter Zuig bij een nat filtrerelement geen droog stof af omdat dit het filter aankoekt en het filter onbruikbaar kan make.

1. Het natte filter voor gebruik bij droogzui-gen goed latent drogen of door een droog filter verrangen.
2. Indien nodig, het filter verrangen.

Stofverzamelzak / veiligheidsfilterzak plaatsen

1. Het apparaat met de parkeerremmen beveiligien.

Afbeelding C

1. De beugelgreep maar boven trekken. Het vuilreservoir worden ontgrendeld en neergelaten.

Afbeelding D

1. Het vuilreservoir aan de beugelgreep uithet apparaat trekken.

Stofverzamelzak aanbrengen

Afbeelding E

1. De stofverzamelzak in het vuilreservoir plaatsen en zorgvuldig gegen de reservoirwand en aan de reservoirbodem leggen.
2. De rand van de stofverzamelzak over derand van het vuilreservoir plaatsen.

Veiligheidsfilterzakplaatsen

Afbeelding F

1. De veiligheidsfilterzak bevestigen.

Afbeelding G

1. De rand van de veiligheidsfilterzak over de rand van het vuilreservoir plaatsen.

△WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen:tussen het vuilreservoir en de filter-ring houden of in de buurt van het hijsmechanismbebrngen.

Het vuilreservoir door het bedieren van de beugelgreep met beiden handen vergrendeilen.

Afbeelding H

LETOP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Natzuigen

△GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Bij het natzuigen mag geen stof worden op-gezogen dat schadelijk is voor de gezondheid.

LETOP

Beschadigingsgevaar door overlopen van het vuilreservoir

Het vuilreservoir kan bij opname van hoge vloeistofhoeveelheden binnen enkele se-. conden worden gemuld en overlopen.

Controleer permanente het vulpeil.

1. Vóor het natzuigen de stofverzamelzak of de veiligheidsfilterzak verwijderen (zie hoofdstuk Stofverzamelzak / veiligheidsfilterzak verwijderen).

Stofverzamelzak / veiligheidsfilterzak verwijderen

1. Het apparaat met de parkeerremmen beveiligigen.

2. Indien nodig de zuigslang verwijderen.

3. De zuigslangaansluiting aan het vuilreservoir afsluiten (zie hoofdstuk Zuigaansluiting afsluiten).

Afbeelding C

1. De beugelgreep maar boven trekken. Het vuilreservoir worden ontgrendeld en neergelaten.

Afbeelding D

1. Het vuilreservoir aan de beugelgreep uithet apparaat trekken.

Stofverzamelzak verwijderen

Afbeelding I

1. De stofverzamelzak omhoog rollen.
2. De stofverzamelzak met de kabelbinder goed afsluiten.
3. De stofverzamelzak verwijderen.
4. De stofverzamelzak conform de wettelijkke bepalingen afvoeren.

Deveiligheidsfilterzak verwijderen

Afbeelding J

10.De veiligheidsfilterzak omhoogrollen.

Afbeelding K

11.De beschemfolie lostrekken.
12.De veiligheidsfilterzak met de zichklevende strip aflsuiten.
13.De veiligheidsfilterzak maarachten eruittrekken.

Afbeelding L

14.De zuigslangaansluiting van de veiligheidsfilterzak met het afsluitdeksel goed afsluiten.

Afbeelding M

15.De veiligheidsfilterzak goed aflsuiten met de aangebrachte kabelbinder.
16.De veiligheidsfilterzak uit het vuilreservoor verwijderen.
17.Het vuilreservoir van binnen met een vochtige doek reinigen.
18.De veiligheidsfilterzak in een stofdichte gesloten zak conform de wettelijk bepalingen afvoeren.

△WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen:tussen het vuilreservoir en de filter-ring houden of in de buurt van het hijsmechanismbebrgen.

Het vuilreservoir door het bedieren van de beugelgreep met beiden handen vergrendeilen.

Afbeelding H LET OP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

19.Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Natzuigen beëindigen

WAARSCHUWING

Onjuiste afvoer van afvoerwater

Milieuverontreiniging

Neem deplaatselijke voorschriften inzakte de behandeling van afvoerwater in acht.

1. Het filter drogen.
2. Het vuilreservoir met een vochtige doek reinigen en drogen.

Apparaat inschakelen

1. De netstekker in het stopcontact steken.
2. Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.

Instructie

Schakel de zuigturbines altijd na elkaar in en uit. Voor de correcte werking van de manometer voor de bewaking van het minimumvolume要去en alle zuigturbines+zijn ingeschakeld.
3. Het zuigen begint.

Lees de minimale volumestroom af

Aan de voorzijde van het apparaat is een manometer gemonteerd, die de zuigonderdruk in het apparaat weergeeft. Als de maximale onderdruk (zie tabel) worden bereikt,要去 het hoofdfilter worden gereinigd (zie hoofdstuk Hoofdfilter reinigen).Deze waarde is afhankelijk van het apparaatvermogen en de gezuiekte zuigslang.Wordt de onderdruk door het reinigen Niet duidelijk gereduceerd, dan要去 het filter worden verrangen (zie hoofdstuk Hoofdfilter verwangen).

LETOP

Overschrijden van de maximale onderdruk

Zuigverlies

Bij het overschrijden van de opgegeven waarde daalt de luchtsnelheid onder 20m/ s. Reinig of verrang het filter.

Nominale wijdte zuigslang	Maximale onderdruk
DN40 13,15 kPa	(131,5 mbar)
DN50 10,0 kPa (100 mbar)
DN70 ---

Hoofdfilter reinigen

Wordt aan de manometer de maximale onderdruk weergegeven (zie hoofdstuk Lees de minimale volumestroom af), dan要去 het hoofdfilter worden gereinigd.

Afbeelding N

1. Tijdens het zuigproces de inlaatopening of de zuigslang sluiten.
2. 3-4 vier aan de klep van de filterreinig ing trekken en hierbij telkens 1-2 s lang geopend honden.

Apparaat uitschakelen

1. Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.
2. Het netsnoer uittrekken.

Na elk gebruik

Vuilreservoir legend

Het vuilreservoir moet indien nodig en na elk gebruik worden geleegd.

De inlaatopening of de zuigslang zichn geslo- ten.

1. Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.
2. Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).
3. Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.
4. Het apparaat met de parkeerremmen beveiligigen.

Afbeelding C

1. De beugelgreep maar boven trekken. Het vuilreservoir worden ontgrendeld en neergelaten.

Afbeelding D

1. Het vuilreservoir aan de beugelgreep uithet apparaat trekken.
2. Het vuilreservoir legen. Hiervoor evt. de stofverzamelzak/veiligheidsfilterzak verwijderen (zie hoofdstuk Stofverzamelzak / veiligheidsfilterzak verwijderen).

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen:tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedieren van de beugelgreep met beiden handen vergrendeilen.

Afbeelding H

LETOP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

1. Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Apparaat reinigen

WAARSCHUWING

Onjuiste afvoer van afvoerwater

Milieuverontreiniging

Neem deplaatselijke voorschriften inzakte de behandeling van afvoerwater in acht.

1. Het apparaat van binnen en van buiten reinigen door afzuiigen en afvegen met een vochtige doeK.

Bij het afzuigen van het apparaat要去en zuiger metdezelfde of betere classificatie worden gebruikt.

1. Het toebehoren (niet in de leveringsom-vang inbegrepen) indien nodig met wa-ter uitspoelen en drogen.

Apparaat opbergen

1. Het netsnoer rond de kabelhouser wikkelen.

2. Het apparaat in een droge ruimte zetten en gegen gebruik door onbevoegden beveiligigen.

Transport

△VOORZICTHIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gacht van het apparaat.

Het vuilreservoir is geleegd.

1. Voor het stofvrije transport beiden zuigslangaansluitingen afsluiten (zie hoofdstuk Zuigaansluiting afsluiten).
2. De parkeerremmen loszetten en het apparaat aan de duwbeugel verplaatsen.
3. Om te verladen het apparaat aan het onderstel en aan de duwbeugel vastnemen.
4. Bij het vervoer in voertuigen het apparaat gegen weglijk den omvallen beveiligigen.

Opslag

△VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

Het vuilreservoir is geleegd.

1. Het apparaat alleen in binnenruimtes opslaan.

Verzorging en onderhoud

△GEVAAR

Per ongeluk opstartend apparaat, contact van stroomvoerende delen

Verwondingsgevaar, elektrische schok

Schakel vór werkzaamheden aan het apparaat het apparaat UIT.

Trek de netstekker eruit.

△GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Draag voor onderhoudswerkzaamheden (bijv. filtervervanging) een masker van klasse P2 of hoger en wegwerpkleding.

△GEVAAR

Gebrekkige filtratie

Ademhalingsaandoeningen door inadem ing van stof.

De effectivement van de filtratie van het apparaat kan met de testmethode zoals gespecifieerd in EN 60 335-2-69 22.AA.201.2 worden getest. Deze test要去 ten minste waarlijk of vaker worden uitgevoerd, al naargelang de nationale voorschriften. Herhaal bij een negatif testresultaat de test met een nieuw filter.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Veiligheidsinrichtingen voor het voorkomen van gevaren moeten minstens eenmaal per一年多 door de fabrikant of een opgeleid persoon op hun probleemloze veiligheidstechnische werking worden gecontroleerd, bijv. dichtheid van het apparaat, schade aan het filter, werking van de contro-inrichtingen.

LETOP

Siliconenhoudende onderhoudsmidde-len

Kunststof onderdelen können worden aangetast.

Gebruik om te reinigen geen siliconenhoudende onderhoudsmiddelen.

Stofverwijderende machines en veiligheidsinrichtingen voor het vermijden of verhelen van gevaren volgens BGV A1.

• Voor het onderhoud door de gebruiker要去 het apparaat uit elkaar gehald, gereinigd en onderhonden worden, voor zover dit uitvoerbaar is, zonder hierbij een gevaar voor het onderhoudspersoneel en andere personen te vormen. Geschikte voorzorgsmaatregelen omvatten de ontgifting voor het uit elkaar halen van het apparaat, het treffen van maatregelen voor gefilterde gedwongen ontluchting opplaatsen waar het apparaat uit elkaar worden gehaal, reiniging van het onderhoudsvlak en geschikte bescherming van het personeel.

• De buitenkant van het apparaat要去 door het stofzuigproces ontgift en schoon worden afgeveegd of met affdichtmiddel worden behandeld vooraleer het uit het gevaarlijke gebied worden genomen. Alle onderdelen van het apparaat要去 als verontreinigd worden beschouwd als ze uit het gevaarlijke gebied worden genomen. Er要去 passende maatregelen worden getroffen om een stofverdeling te vermijden.
  Bij de uitvoering van onderhouds- en reparatiewerkzaamheden要去en alle verontreinigde voorwerpen die Niet op bevredigende wijze konden worden gereinigd, worden weggeworpen. Dergelijkke voorwerpen要去en in ondoorlaatbare zaken, in overeenstemming met geldende bepalingen voor het verwijderen van dergelijk afval, worden afgevoerd.

• Bij transport en onderhoud van het apparaat要去en de zuigopeningen met de afsluitstoppen worden afgesloten.
• Houd er rekening mee dat u eenvoudige onderhoudswerkzaamheden zich kuntuitvoeren.
• Reinig het oppervlak van het apparaat en de binnenkant van het reservoir regelmatig met een vochtige doek.
• Voer een regelmatige visuele controle op verstopping van de slangenuit.

Controle- en onderhoudswerkzaamheden

Laat het apparaat regelmatig conform de nationale voorschriften van de wetgever in- zake ongevallenpreventie controleren. Onderhoudswerkzaamheden要去 regelmatig volgens de instructies van de fabrikant door een deskundige worden uitgevoerd. Hierbij moet er rekening worden gehonden met bestaande bepalingen en veiligheidsvereisten. Werkzaamheden aan de elektrische installmentie mogen alleen dooreen elektricien worden uitgevoerd. Als u vragen hebt, kunt u contact opnemen met een filiaal van KARCHER.

Hoofdfilter verrangen

GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Het geproduucerde stof moet worden vervoerd in stofdichte reservoirs. Overladen is Niet toegestaan. Het stofverzamelreservoir mag uitsluitend worden verwijderd door geschoolde Personen.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inadem ing van stof.

Gebruik het hoofdfilterelement Niet nadat het uit het apparaat is verwijderd.

Vast ingebouwde filters mogen uitsluitend in waarvoor geschikte ruimten, bijv. zogenaamde decontaminatiestations door een deskundige worden verrangen.

1. Het apparaat met de parkeerremmen beveiligigen.
2. Het apparaat aan de apparaatschakelaars uitschakelen.
3. Het netsnoer uittrekken.
4. De zuigkop ontgrendelen en verwijderen.
5. De:tussenring ontgrendelen en verwij-deren.
6. Het verontreinigde hoofdfilter verwijderen.
7. Het verontreinigde hoofdfilter onmiddelijk na het verwijderen uit het apparatus in een zak steken en de zak goed afluiten.
8. Het verontreinigde hoofdfilter conform de wettelijkke vereisten afvoeren.
9. De aufdichtring op beschadigingen controleren.
   10.Het vuil aan de schoneluchtzijde verwijderen.
   11.Het neue hoofdfilter in omgekeerde volgorde plaatsen. Erop letten dat de neerhouder van het filter in het midden van de filteruitsparingen is uitgelijnd.
   12.De tussenring plaatsen en vergrendelen.
   13.De zuigkopplaatsen en vergrendelen.

H-filter verrangen

1. Het apparaat met de parkeerremmen beveiligigen.
2. Het apparaat aan de apparaatschakelaars uitschakelen.
3. Het netsnoer uittrekken.

Afbeelding O

1. De zuigkop ontgrendelen en optillen.
2. De vacuumslang aan de zuigkop losma-ken en de zuigkop verwijderen.
3. De zeskantschroef met passend gereedschap linksom losdraaien.
4. De afdichtingen en het verontreinigde Hfilter van de zuigkop verwijderen.
5. Het verontreinigde H-filter onmiddelijk na het verwijderen uit het apparatusat in een zak steken en de zak goed afluien.
6. Het verontreinigde H-filter conform de wettelijkke vereisten afvoeren.
   10.Het vuil aan de schoneluchtzijde verwijderen.
   11.Het neue H-filter in omgekeerde volgordeplaatsen. Ervoir zorgen dat de affdichtingen en de vacuumslang correct zitten.
   12.Op de schroefdraad van de zeskant-schroef een geschikt middel (bijv. Loctite 243) gegen het per ongeluk loskomen aanbrengen.
   13.De zeskantschroef rechtsom bevestigen.
   14.De zuigkopplaatsen en vergrendelen.

Stofverzamelzak verrangen

1. Het apparatusat met de parkeerremmen beveiligigen.

Afbeelding C

1. De beugelgreep maar boven trekken. Het vuilreservoir worden ontgrendeld en neergelaten.

Afbeelding D

1. Het vuilreservoir aan de beugelgreep uithet apparaat trekken.

Afbeelding I

1. De stofverzamelzak omhoog rollen.
2. De stofverzamelzak met de kabelbinder goed afluiten.
3. De stofverzamelzak verwijderen.
4. De stofverzamelzak conform de wettelijkke bepalingen afvoeren.

Afbeelding E

1. De neue stofverzamelzak in het vuilreservoir plaatsen en zorgvuldig gegen de reservoirwand en aan de eservoirbodem leggen.
2. De rand van de stofverzamelzak over der rand van het vuilreservoir plaatsen.

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen:tussen het vuilreservoir en de filtering houden of in de buurt van het hijsmechanismbebrngen.

Het vuilreservoir door het bedieren van de beugelgreep met beiden handen vergrendeilen.

Afbeelding H

LETOP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

10.Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Veiligheidsfilterzak verrangen

△GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademming van stof.

Het geproduucerde stof moet worden vervoerd in stofdichte reservoirs. Overladen is Niet toegestaan. Het stofverzamelreservoir mag uitsluitend worden verwijderd door geschoolde Personen.

1. Het apparaat met de parkeerremmen beveiligigen.
2. De zuigslang verwijderen.
3. De zuigslangaansluiting aan het vuilreservoir afsluiten (zie hoofdstuk Zuigaansluiting afsluiten).

Afbeelding C

1. De beugelgreep maar boven trekken. Het vuilreservoir worden ontgrendeld en neergelaten.

Afbeelding D

1. Het vuilreservoir aan de beugelgreep uithet apparaat trekken.

Afbeelding J

1. De veiligheidsfilterzak omhoogrollen.

Afbeelding K

1. De beschemfolie lostrekken.
2. De veiligheidsfilterzak met de zichklevende strip afsluiten.
3. De veiligheidsfilterzak maarachten eruittrekken.

Afbeelding L

1. De zuigslangaansluiting van de veiligheidsfilterzak met het afsluitdeksel goed afsluiten.

Afbeelding M

11.De veiligheidsfilterzak goed aflsuiten met de aangebrachte kabelbinder.
12.De veiligheidsfilterzak uit het vuilreservoor verwijdersen.
13.Het vuilreservoir van binnen met een vochtige doek reinigen.
14.De veiligheidsfilterzak in een stofdichte gesloten zak conform de wettelijk bepalingen afvoeren.

Afbeelding F

15.De neue verilgheidsfilterzak bevestigen.

Afbeelding G

16.De rand van de veiligheidsfilterzak over de rand van het vuilreservoir plaatsen.

△WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen:tussen het vuilreservoir en de filter-ring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedieren van de beugelgreep met beiden handen vergrendeilen.

Afbeelding H

LETOP

Statische oplading van het vuilreservoir In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

17.Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

Hulp bij storingen

△GEVAAR

Per ongeluk opstarten van het apparaat/ elektrische schok

Per ongeluk opstarten van de zuigmotor kan letsel veroorzaken. Spanning op elektrische delen kan een elektrische schok veroorzaken.

Schakel het apparaat voor alle werkzaamheden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan elektrische delen door een vakman uittvoeren.

Instructie

Als er een storing opttreedt, moet het apparaat onmiddelijk worden uitgeschakeld. De storing moet worden verholpen voordat het apparaat wee in bedrijf worden gesteld.

Als de storing nicht kan worden verholpen,要去 het apparaat door de klantenservice worden gecontroleerd.

1. Het stopcontact en de zekering van de stroomvoorziening controleren.
2. Het netsnoer en de netstekker van het apparatusat controleren.
3. Het apparatus inschakelen.

Zuigkracht neemt af

1. De ongesloten zuigaansluiting afsluiten (zie hoofdstuk Zuigaansluiting afsluiten).
2. De verstoppingen uit de zuigmond, de zuigbuis of de zuigslang verwijderen.
3. De gemulde stofverzamelzak verrangen (zie hoofdstuk Stofverzamelzak verrangen).
4. De gevulde veiligheidsfilterzak verrangen (zie hoofdstuk Veiligheidsfilterzak verrangen).
5. De zuigkop en het vuilreservoir op goede plaatsing controleren.
6. Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).

7. De filterzitting controlleren en zo nodig corrigeren.

8. De zuigkop verrangen (zie hoofdstuk Hoofdfilter verrangen).

Uittreden van stofijdens het zuigen

1. De filterzitting controleren en zo nodig corrigeren.
2. Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).
3. De zuigkop verrangen (zie hoofdstuk Hoofdfilter verrangen).

Afvalverwijdering

Het apparaat要去 uiteindelijk volgens de wettelijk bepalingen worden afgevoerd.

Garantie

In elk land gelden de garantievooraarden die door once verantwoordelijkke verkoopmaatschappij zijn uitgegeven. Mogelijkke storingen aan uw apparaat verhelpen webinnen de garantieperiode Gratis, voor zo-vereen materiaal-of fabricagefout de oorzaak is. Als u gebruik wilt makev van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijdene geauthoriseerde klantenservice. (adres zie achechterzijde)

Meer informatatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Karcher-website onder "Downloads".

Technische gegevens

Elektrische aansluiting

Netspanning V 220- 240

Fase ~ 1

Netfrequentie Hz 50-60

Nominal vermogen W 2100

Maximaal vermogen W 2300

Beschermingsgraad IPX4

Maximaal toegestane ne- 0.224+

timpedantie j0.140

Afmetingen en gewichten
Typisch bedrijfsgewicht kg 42
Lengte x bredte x hoogte mm 645 x	655 x
	1150
Effectief hoofdfilteropper- m2	1,5
vlak
Effectief H-filteropppervlak m2	1,6
Omgevingsvoorwaarden
Opslagtemperatuur °C -10-40
Gegevens capaciteit van apparaat
Reservoirvolume I 40
Vacuum (max.) kPa 19,4
Max. volumestroom met zuigslang DN50, L=3 m	m3/h 245
Max. volumestroom met zuigslang DN40, L=3 m	m3/h 210
Max. volumestroom met zuigslang DN50, L=5 m	m3/h 230
Max. volumestroom met zuigslang DN40, L=5 m	m3/h 195
Aansluiting zuigslang	DN70
Nominale wijdte zuigslang	DN40/50
Bestelnummer hoofdfilter	9.990-222.0
Bestelnummer H-filter	9.993-005.0
Berekende waarden conform EN 60335-2-69
Hand-arm-vibratiewaarde m/s2	<2,5
Onzekerheid K m/s2	1
Geluidsdrukniveauu LpA dB(A)	77
Onzekerheid KpA dB(A)	2
Netsnoer
Type	H07R
	N-F
	3G1,5
	mm2
Onderdelennummer	6.650-035.0
Kabellenge	m

• met elementen van de beschermingsklasse II Opstelling
  Technische wijzigingen voorbehonden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachteuitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een Niet door ons goedgekeurde wijziging van de machine verliestdeze verklaring zich geldigheid.

Product: Droogzuiger

Product: Nat- en droogzuiger

Type: 9.990-xxx

Relevant EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-69

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11:2000

EN 62233: 2008

EN IEC 63000:2018

Toegepaste nicht-geharmoniseerde normen

IEC 60335-1

IEC 60335-2-69

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

T. Wahl

Managing Director

A. Haag

Director R&D

Gevolmachtigde voor de documentatie:

A. Haag

Kärcher Industrial Vacuuming GmbH

Nomainiet galveno filtru

△BISTAMI

Apdraudejums veselibai kaitigu puteklu del

Nomainiet ATKritumu maisu

1. Nostipriniet ierici ar stavbremzem.

Attels C

1. Pavelciet prieksgala rokturi uz augsu. Netirumu tvertne tiek atslegtua un nolaista.

Attels D
