Producttype	Carrosserie-afstandsmeter
Merk	GYS
Model	Gysmeter
Categorie	Afstandsmeter
Samenstelling	Telescopische meetarm, 2 magnetische bevestigingen (Ø35 en Ø60), 3 gegradueerde pennen (185, 285, 450 mm), meetbussen en meetpunten, wandsteun, waterpas
Technologie	Elektronische meting door verplaatsingssensor
Meetbereik (normale modus)	900 mm tot 2650 mm
Meetbereik (korte modus)	400 mm tot 2150 mm
Nauwkeurigheid (waterpas)	±0,5 mm bij 900 mm, ±1,0 mm bij 1800 mm, ±1,5 mm bij 2650 mm
Voeding	2 AA-batterijen 1,5 V
Autonomie	Ongeveer 50 uur continu gebruik
Weergave	Digitale achtergrondverlichte display met instelbare helderheid
Belangrijkste functies	Lengtemeting, diagonale meting, hoogtevergelijking, HOLD-modus, relatieve nulstelling, automatische uitschakeling (90 min)
Onderhoud	Reinig na elk gebruik met een droge doek. Berg de accessoires op de wandsteun op. Controleer regelmatig de arm en accessoires.
Veiligheid	Niet opslaan in de buurt van computers, creditcards of magnetische objecten (krachtige ingebouwde magneet). Gebruik isolerende handschoenen en een veiligheidsbril.
Inbegrepen accessoires	2 bevestigingspennen, 5 meetpunten (Ø25, Ø35, Ø60), 9 bussen (8-28 mm), 9 M20-adapterstukken (6-18 mm), 1 90° omleidingstuk, 1 adapter voor korte metingen
Software	Online webapplicatie op https://tech.gys.fr/ voor invoer en afdrukken van rapporten
Garantie	2 jaar vanaf levering, dekt materiaalfouten mits correct onderhoud
Gewicht (geschat)	Ongeveer 2,5 kg
Afmetingen (arm ingetrokken)	Ongeveer 900 mm lang (zonder accessoires)

Veelgestelde vragen - Gysmeter GYS

Hoe kalibreer ik de Gysmeter voor de eerste meting?

Zorg ervoor dat de meetarm volledig is ingetrokken. Houd de ON/O-knop minimaal 5 seconden ingedrukt totdat het scherm uitgaat. Laat los en druk kort nogmaals in: het scherm moet 900 (mm) weergeven. Het systeem is dan gekalibreerd.

Hoe vervang ik de batterijen van de Gysmeter?

Verwijder het deksel van het batterijvak (met de hand of met een schroevendraaier). Vervang beide batterijen door nieuwe AA 1,5 V-batterijen, met inachtneming van de aangegeven richting op de bodem van het vak. Meng geen nieuwe en oude batterijen.

Hoe gebruik ik de korte meetmodus?

Voor afstanden van 400 tot 2150 mm schroeft u de korte metingen-adapter op de voorkant van de arm. Druk 2 seconden op de ON/O-knop om naar de korte modus te schakelen. Gebruik een gegradueerde pen ingesteld op 100 mm hoogte.

Wat te doen als het scherm niet 900 mm weergeeft wanneer de arm is ingetrokken?

Dat betekent dat het systeem zijn referentiepositie is kwijtgeraakt. Schakel het apparaat volledig uit (lang indrukken >3s), trek de arm in en zet hem weer aan. Als het probleem aanhoudt, herhaal dan de kalibratieprocedure.

Hoe meet ik een diagonaal om de symmetrie te controleren?

Ga te werk als bij een lengtemeting, maar gebruik de diagonale meetpunten zoals aangegeven op het technische gegevensblad. Plaats de magnetische bevestiging op het bevestigingspunt, trek de arm naar het tegenoverliggende meetpunt, lees de waarde af en vergelijk deze met de waarde van de andere diagonaal.

Hoe vergelijk ik de linker-/rechterhoogten met de waterpas?

Plaats het voertuig zo horizontaal mogelijk. Pas de gegradueerde pen aan totdat de waterpasbel gecentreerd is. Verplaats de arm naar de andere kant: als de bel niet gecentreerd is, pas dan de pen aan om het waterpas terug te krijgen. Het hoogteverschil komt overeen met de variatie in de schaalverdeling van de pen.

Hoe sla ik een gemeten waarde op (HOLD-modus)?

Druk eenmaal op de HOLD-knop om de weergegeven waarde vast te zetten. Druk nogmaals om de blokkering op te heffen. Handig wanneer het scherm moeilijk af te lezen is tijdens de meting.

Welke accessoires worden meegeleverd met de Gysmeter?

De set bevat 2 magnetische bevestigingen (Ø35 en Ø60), 3 gegradueerde pennen (185, 285, 450 mm), 5 meetpunten, 9 bussen, 9 M20-adapterstukken, een 90° omleidingstuk, een adapter voor korte metingen en een wandsteun.

Hoe gebruik ik de online Gysmeter-software?

Ga naar https://tech.gys.fr/. Kies een carrosseriemodel (sedan, break) of importeer uw eigen afbeelding. Plaats meetpunten op de afbeelding, voer de gemeten waarden in en druk het rapport af of exporteer het als PDF.

Welke veiligheidsmaatregelen moeten worden genomen?

Bewaar de Gysmeter nooit in de buurt van computers, creditcards of andere magnetische dragers (de ingebouwde magneet kan ze beschadigen). Draag isolerende handschoenen en een veiligheidsbril tijdens metingen. Volg de handleiding voor professioneel gebruik.

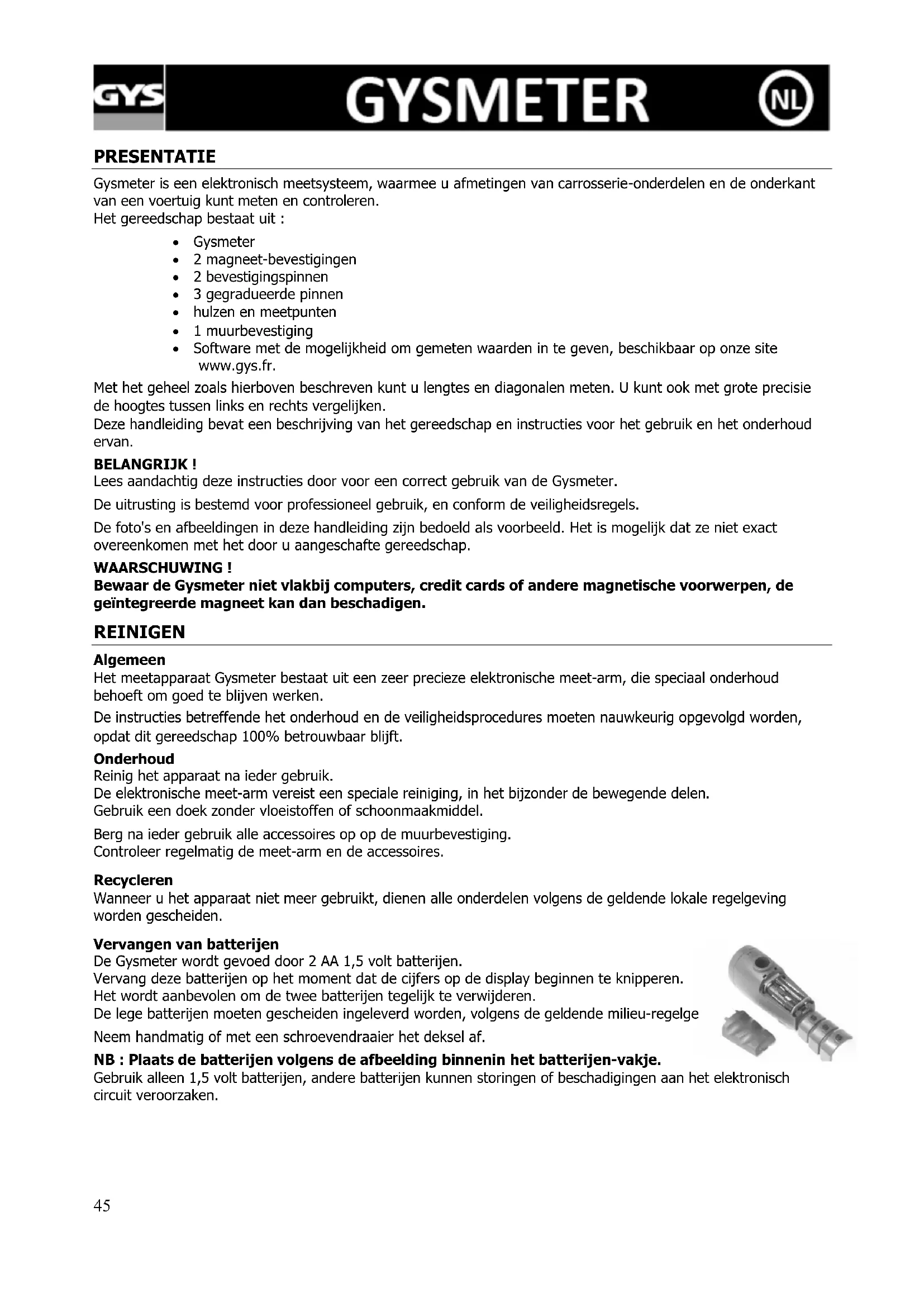

GEBRUIKSAANWIJZING Gysmeter GYS

Gysmeter is een elektronisch meetsystem, waarmee u afmetingen van carrosserie-onderdelen en de onderkant van een voertuig kutn meten en controleren.

Het gereedschap bestaat UIT :

Gysmeter
2magneet-bevestigingen
2 bevestigingspinnen
3 gegradueerde pinnen
- hulzen enmeetpunten
1 murbevestiging
- Software met de möglichkeid om gemeten waarden in te given, beschikbaar op once site www.gys.fr.

Met het geheel zoals hierboven beschren van kunt u lengtes en diagonalen meten. U kunt ook met groe precise de hoogtes tussen links en rechts vergelijkken.

Deze handleiding bevat een beschrijving van het gereedschap en instructies voor het gebruik en het onderhoud ervan.

BELANGRIJK!

Lees aandachtig deze instructies door voor een correct gebruik van de Gysmeter.

De uitrusting is bestemd voor professioneel gebruik, en conform de veiligheidsregels.

Deoto's en afbeeldingen in deze handleiding zijn bedoeld als voorbeeld. Het is möglichk dat ze Niet exact overeenkomen met het door u aangeschafte gereedschap.

WAARSCHUWING！

Bewaar de Gysmeter Niet vlakbij computers, credit cards of andere magnetische voorwerpen, de geinteggreerde magneet kan dan beschaden.

REINIGEN

Algemeen

Het meetapparaat Gysmeter bestaat uit een zeer precieze elektronische meet-arm, die special onderhoud behoeft om goed te blijven werken.

De instructies betreffende het onderhoud en de veiligheidsprocedures要去en nauwkeurig opgevolgd worden, opdat dit gereedschap 100% betrouwbaar blijft.

Onderhoud

Reinig het apparaat na ieder gebruik.

De elektronische meet-arm vereist een speciale reiniging, in het bijzonder de bewegende delen.

Gebruik een doek zonder vloeistoffen of schoonmaakmiddel.

Berg na ieder gebruik alle accessoires op op de muurbevestiging.

Controleer regelmatig de meet-arm en de accessoires.

Recycleren

Wanner u het apparaat Nieteer gebruikt, dienen alle onderdelen volgens de geldende lokale regelgeving worden geschienen.

Vervangen van batterijen

De Gysmeter wordt gevoed door 2 AA 1,5 volt batterijen.

Vervang deze batterijen op het moment dat de cijfers op de display beginnen te knipperen.

Het worden aanbevolen om de twee batterijen tegelijk te verwijderen.

De lege batterijen要去en geschaden ingeleverd worden, volgens de geldende milieu-regelge

Neem handmatig of met een schroevendraaier het deksel af.

NB: Plaats de batterijen volgens de afbeelding binnenin het batterijen-vakje.

Gebruik alleen 1,5 volt batterijen, andere batterijen können storingen of beschadigingen aan het elektronisch circuit veroorzaken.

BESCHRIJVING VAN DE GYSMETER

Het gereedschap bestaat voornamelijk uit een telescopische meet-arm, vervaardigd uit aluminium en composiet.

Het monteren van de bevestigingspinnen : breng ze net zover in totdat u een klik hoor. De magnetische bevestiging is gemonteerd op een klik-system, dat zich bevindt op de knop van de middelste pin.

Het voorste gedeelte van het meetsystem bevat de display en het elektronische gedeelte, en een bevestigingsmogelijkheid voor de 3 gegradueerde pinnen.

De eenheid bevat eveneens een waterpas voor het identificeren van verschillen in hoogteussen de linker- en de rechterkant.

Het bedieningspaneel en de display in cijfers bevinden zich aan de voorzijde van het meetsystem. Hier kurz u de gewenste meet-methode kiezen, met een druk op de controtoetsen.

De bevestiging aan de Voorkant herbergt een groot deel van de nodige elektronische componenten, evenals de twee AA batterijen, die bij ononderbroken gebruik een levensduur van + / - 50 ur hebben.

Voor het functioneren van het meetsystem, die de pagina's 3-8

OPSTARTEN

OPMERKING - Tijdens het opstarten is het zeer belangrijk dat de meet-arm volledig ingetrokken is.

Start de elektronica met een korte druk op de knop On/O.

Het schermlicht op en toont de waarde 900, dit is de opstart-lengthe in mm van het meetsystemm (middelpunt van de magneet-bevestigting tot het middelpunt van het meetpunt).

Opmerking : als het meetsystem z'n positie is kwijtgeraatk, en Niet 900 mm in ingetrokken positie aangeeft, moet u opstarten zoals hierboven beschreiben.

MODULE NORMAAL

Het gaat om de module die automatisch door het meet-system wordt aangenomen nadat het in werkig is gesteld.

Minimale/maximale meting : 900 - 2650 mm.

KORTE METINGEN

Voor korte metingen, 400-2150 mm, klikt u gedurende 2 seconde.

Gebruik de adapter onder de meet-arm. Bij voorkeur gebruiken voor metingen in het motor-compartment.

VERGELIJKENDE METINGEN

Met een korte druk op de knop On / O , nadat u de elektronische meet-arm geactiveerd heeft, bereikt u de module die het meest gebruikt worden voor het uitvoeren van vergelijkende metingen.

De display toont nu 0. Vanuit deze waarde za het systeem + of - tonen (in mm), afhankelijk van deplaats van de meetpunten tijdens de vergelijkking.

Herhaal deze operatie voor andere vergelijkende metingen.

HET ONTHOUDEN VAN EEN GEMETEN WAARDE

Klik op deze knop voor het memoriseren van een gemeten waarde op het scherm. Klik nogmaals om de operatie te annuleren.

HELDERHEID VAN HET DISPLAY

Door op deze knop te drukken verhoegt u de helderheid van het display.

Houd de knop ingedrukt totdat de door u gewenste holderheid verschijnt.

BESPARENDE FUNCTIE

De display zal vanzelf na 5 minuten uitgaan, en zar weer aangaan bij de geringste beweging van de meet-arm.

UITSCHAKELEN

Het systeme zal na 90 minuten nicht actief te zich geweest vanzelf uitschakelen.

De meet-arm kan ook handmatig worden gestopt, met een druk op de knop On/O gedurende >3 seconden.

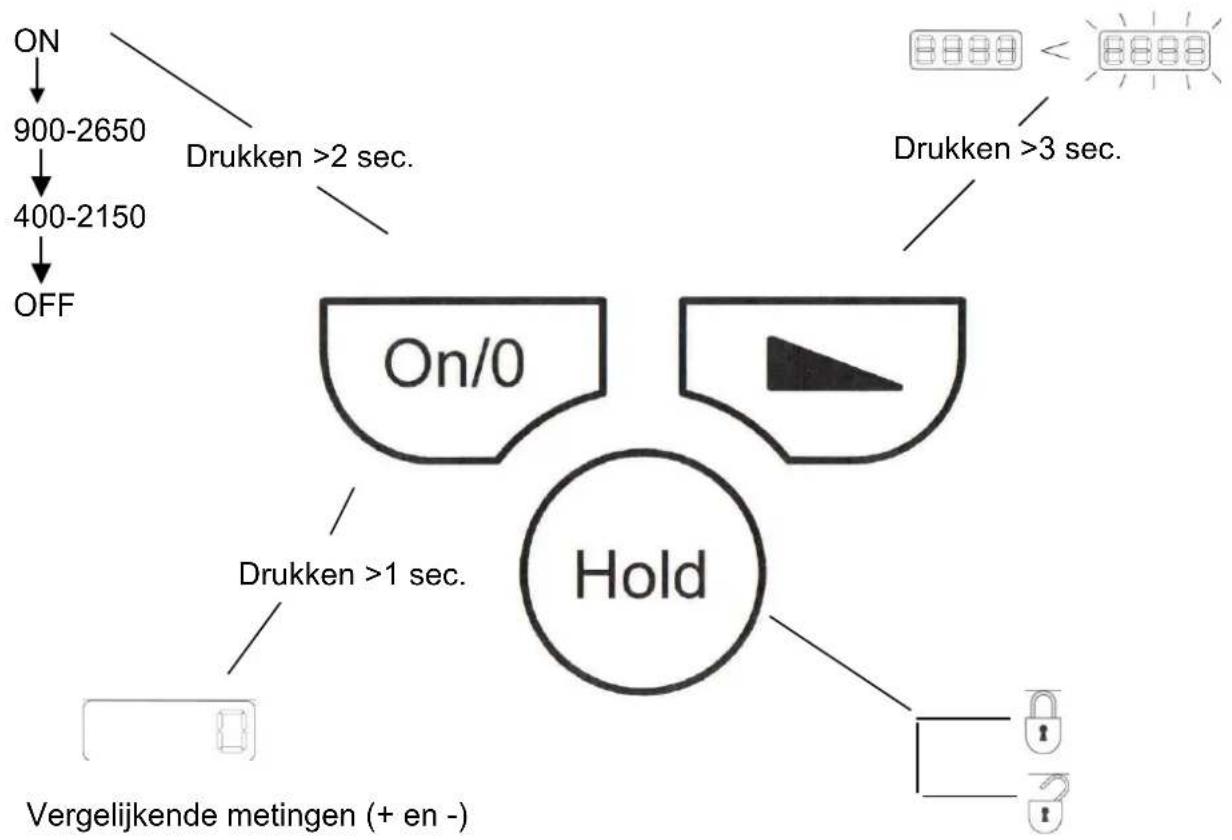

FUNCTIES VAN DE DISPLAY

MENU

ACCESSIONS

Bevestigingspinnen

Het meetsystem bevat 2 bevestigingspinnen, met twee verschillende lengtes.

Magneetbevestiging

Deze bevestiging is geschikt voor het merendeel van de op de markt zijnde voertuigen.

Te gebruiken wonneer het nulpunt zoals aangegeven op het datasheet < 0.35 mm of 60 mm is.

Gegradueerde pinnen

3 bevestigingspinnen.

De lenghte van een pin worden wordt worden bepaald door de hoogte zoals aangegeven op de data sheet.

Breng de gegradueerde pin in in de meet-arm. Plaats de platte Kant van de pin maar "release",plaats op de gewenste hoogte en bevestig al draaiende de pin in de "lock" positie.

Niveau

Dankzij het niveau boven de meet-armkest u de verschillen in hoogte bepalen.

Hulzen en meetpunten

Het meet-systeme bevat :

5meetpunter:025,035 en 60 mm

9 hulzen 10-26 mm

9 adapters M201 6-18

1 retourstuk 90^

Plaats de hulzen en de meetpunten op de gegradueerde pinnen.

OPMERKING！

De Gysmeter bevat alleen hulzen met even nummers.

Als er een huls met een oneven nummer op het data sheet worden aangegeven (gebruik van de software Database Online), kies dan de huls waarvan het nummer het dichtst bij ligt.

TECHNISCHE GEGEVENS

• De nauwkeurigheid van de waterpas hangt af van de verlenging van de meet-arm.
• Raadpleeg de tabel hieronder voor de hoogte-tolerancies.

Lenght in mm	Tolerantie hoogte in mm
900	approx. 0,5
1800	approx. 1,0
2650	approx. 1,5

• Reikwijdte van de meet-arm :

• Normale meting ; van 900 tot 2650 mm

• Korte meting : van 400 tot 2150 mm

• Verschil in hoogte tussen de bevestigingspinnen = 100 mm

HET UITVOEREN VAN METINGEN

Het is belangrijk dat de technicus een goed idee heeft van de ernst van de beschadigingen, voordat hij de metingen met de Gysmeter opstart.

Goede informatatie kanijdwinst opleveren, en de risico's op foutenijdens het werknen met de Gysmeter beperken.

In geval van twijfel kut u de handleiding raadplegen. Indien het probleem voortduurt kut u contact opnemen met de distributeur van de Gysmeter.

Positie van de magneetbevestiging

Zoek de twee bevestigingspunten en contrôleer decke Niet beschadigd zichtijdens het ongeluk. Reinig de twee bevestigingspunten.

Kies de geschikte bevestigingspin en klik de magneetbevestiging op de knop van de bevestigingspin. Controller of de bevestiging geschikt is voor het door u gekozen punt, en of er geen speling is.

Verwijder de magneto bevestiging met de bevestigingspin, beng de pin in in de meetarm, totdat u een klik hoor.

Kies de magneet-bevestiging

25-35: Gebruik dekleinstememagneet.

60: Gebruik de grootste magneet.

Meet de lenghte

Het is belangrijk dat u, voordat u met meten begint, een ijking van de meet-arm UITvoert. Vouw de meet-arm volledig in, en druk op de knop ON/0 gedurende ten minste 5 seconden, het scherm zaluitgaan.

Met de meet-arm nog steeds ingevouwen drukt u opnieuw op de knop ON/O, het display geeft 900 aan (900 mm).

De meet-arm is nu ge-ijkt.

Wanner u twijfelt tijdens het uitvoeren van metingen moet u deze procedure opnieuwuitvoeren.

1. Lees de op de data sheet aangegeven hoogte af, en kies een gegradueerde pin en het accessoire / de huls.
2. Breng de gegradueerde pin in in de meet-arm op de op het data sheet aangegeven hoogte.
3. Monteer de meet-arm met de magneeet-bevestiging in het bevestigingspunt. Trek de meet-arm tot het te controleren meetpunt.

Het kan interessant+zijn om de module HOLD te gebruiken voor het opstaan van gemeten waarden, vooral wanner het moeilijk is om tijdens het meten de waarden af te lezen. Druk op de knop HOLD voor het opstaan van de gameten waarden. Om terug te keren, drukt u opnieuw op de knop HOLD.

1. Lees de op het scherm getoonde waarden en vergelijk deze met de waarden op het data sheet. (N° 1 en 4)

Breng de gemeten waarden in in de computer om zo de möglichkheid te hebben om voor en na de reparatie een rapport uit te printen.

Herhaaldezelfde procedure aan de andere kant van het voertuig.NB:een voertuig kan aan de ene kant andere waarden hebben als aan de andere kant. (asymmetrische punten)

Symmetrie (Diagonal meten)

Voordat u met meten begint is het belangrijk om de meet-arm te ijken, wie 4.3 HET METEN VAN DE LENGTHE

Het meten van de symmetrie kent practisch geen verschillen met het meten van de lengte (4.3).

De meet-procedure lijft bezelfde.

BELANGRIJK : Meet NOOIT de symmetrie tegelijk met de hoogte. De waarden van de hoogte+kunnen worden beinvloed door het overhellen van het voertuig.

Desalniettemin is het belangrijk dat de gegradueerde pin opdezelfde hoogte is afgesteld als voor het meten van de lenghte.

Afgezien hiervan is de procedure identiek aan die van het meten van de lengte.

1. Lees de op de data sheet aangegeven hoogte af, en kies een gegradueerde pin en het accessoire / de huls. Breng de gegradueerde pin in in de meet-arm.
2. Plaats een huls / meetpunt op de gegradueerde pin, als het data sheet een huls aangeeft met een oneven waarde,plaats dan de huls met de dichtstbijligende waarde.
3. Lees de op het scherm getoonde waarden en vergelijk deze met de waarden op het data sheet. (N° 2 en 3)
4. Monteer de meet-arm met de magneeet-bevestiging in het bevestigingspunt. Trek de meet-arm tot het te controleren meetpunt.

Het is misschien interessant om de module HOLD te gebruiken, voor het opslaan van gemeten waarden, vooral wanner het moeilijk is om tijdens het meten de waarden af te lezen. Druk op de knop HOLD voor het opslaan van de gemeten waarden. Om terug te keren, drukt u opnieuw op de knop HOLD.

1. Lees de op het scherm getoonde waarden en vergelijk deze met de (diagonale) waarden op het data sheet.

Breng de gemeten waarden in in de computer om zo de möglichkheid te hebben om voor en na de reparatie een rapport uit te printen.

Herhaaldezelfde procedure aan de andere kant van het voertuig (diagonale lijn n^ 3).

NB : een voertuig kan aan de ene Kant andere waarden hebben als aan de andere kant.

(asymmetrische punten)

Het vergelijknen van de hoogtes

Dankzij de geintegreerde waterpas(Int)kunt u de hoogtes vergelijkken.

Het meten van de hoogtes vereist extra aandacht voor verschillende punten.

• Plaats het voertuig zo goed möglichk horizontally van de ene maar de andere kant (lateraal), dit beinvloedt de nauwkeurigheid van de meting van de hoogte. (Zie de verschillende möglichkheden 4.6 POSITIE VAN HET VOERTUIG)
• Meet altijd de hoogte tegelijk met de lenghte (parallel aan de centrale lijn van het voertuig).
• De waterpas op de meet-arm is nicht altijd parallel aan de positie van het te meten voertuig. De waardes (hoogte - data sheet Gysmeter) zijn bedoeld voor het bijstellen van de gegradueerde pin,ijdens het meten van de lengte.

Meting van de hoogtes door vergelijkking :

pas de gegradueerde pin aan totdat de waterpas zich in het midden bevindt. (Voer deze handeling alleen uit op de lijnen 1 en 4 - Data sheet).

Verplaats de meet-arm maar de andere kant van het voertuig en controllerer het niveau. Als de waterpas Niet in het midden staat, is er een möglichk verschil in hoogte.

Noteer de graduatie op de pin en verstel verwolgens de pin (hoger, lager) om het verschil in hoogte te zien.

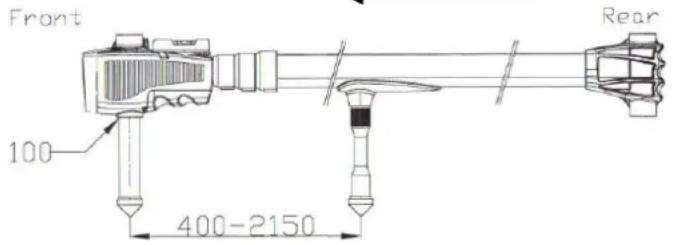

De meet-arm is uitgerust met een adapter voor "korte afstanden".

Schroef het accessoire in de adpater en kies een huls of een meetpunt.

Meet 400-900 mm (2150 mm).

OPMERKING! Verander de meetwaarden in 400-2150 met een druk op de knop ON/O gedurende 2 seconden.

Plaats een gegradueerde pin met een hoogte van 100 in de meet-arm.

RESERVE ONDERDELEN

Lees aandachtig de instructies zodat u de Gysmeter correct zult konnen gebruiken.

LET OP :

Een fout gefbruik kan persoonlijke blessures veroorzaken of materiaal beschadigen.

De garantie is 2aar geldig, vanaf de levering van dit apparaat, en dekt fabricage-fouten, op voorwaarde dat de uitrusting normalaal worden onderhoven.

De garantie veronderstelt dat :
- Het gebruik en het nodige onderhoud zijn uitgevoerd conform de aanwijzingen in deze handleiding.
- Dat er originele reserve-onderdelen zichen gebruikt voor eventuele reparaties.

Bij defecten=kunt u contact opnemen met uwplaatselijke verkooppunt.

SNELLE GEBRUIKERSGIDS

Vrije meting, zonder technische gegevens

1 Kies een bevestigingspin B.Klik de magneet op de knop van de pin C.Breng de pin in in de meet-arm, totdat u een klik hoort.

A. Kies een gegradueerde pin en een huls /meetpunt B.Breng de pin in in de meet-arm, op de gewenste hoopte, en draai de pin een kwartslag.

Breng de telescopische meet-arm volledig in en druk op de knop "On/O". Het scherm toont de waarde 900 (900mm), dit geeft de lenghte:tussen de twee uiteinden van de meet-arm aan.

45 honteer de magneetbevestig ing aan een symmetrisch en nicht beschadigd punt.

Trek de meet-arm tot het te controlenmeetpunt.

A. Pas de gegradueerde pin aan totdat de waterpas zich tussen de twee streepjes bevindt. B. Lees de waarde op de display af.

7 A.Verplaats de meet-arm naar het gegenoverliggende bevestigingspunt en monteer dmagneetbevestiging. B.Lees de lenghte van delekant af. C.Vergelijk de waarden.

8 A. Controller de waterpas. B. Gebruik de gegradueerde pin om te nivelleren. Draai aan de pin om te openen/sluiten. C. Lees de hoogte van de gegradueerde en afgestelde pin en vergelijk de eventuele verschillen tussen de twee kanten van het voertuig.

Meet de diagonalen van de éne
kant maar de andere Kant, vanaf
ieder bevestigingspunt tot aan
de twee meetpunten.
Om de symmetrie te controleren
kunt u de twee waarden
vergelijken.

Software inbegrepen

De bijgeleverde software voor GYSMETER is een online webapplicatie. De software werkt in recente browsers en u kunt hem gebruiken op uw telefoon, tablet of computer.

Gaaar https://tech.gys.fr/

point de mesure

• Kiesuitverschillende lichaamstypes enhoeken.
• Gebruik uw eigenaefbeeldingen.
  -Voeg klant- en voertuiginformationatie toe voor elke meting.

Opslaan of afdrukken

• Gebruik:tussen twee en viermeetpu-nten.
• Exporteer als PDF of druk direct af direct.
