MANUALE UTENTE Gysmeter GYS

9De bijgeleverde soware voor GYSMETER is een online webapplicae. De soware werkt in recente browsers en u kunt hem gebruiken op uw telefoon, tablet of computer. Ga naar hps://tech.gys.fr/ Soware inbegrepen Logiciel inclus Flexibele meetverhouding - Kies uit verschillende lichaamstypes en hoeken. - Gebruik uw eigen aeeldingen. - Voeg klant- en voertuiginformae toe voor elke meng. Opslaan of afdrukken - Gebruik tussen twee en vier meetpu- nten. - Exporteer als PDF of druk direct af direct. tech.gys.frIT56 PRESENTAZIONE Gysmeter è un sistema di misurazione elettronico che permette di misurare e di controllare le dimensioni della carrozzeria e del basamento. L'utensile è composto da: Gysmeter 2 fissaggi magnetici 2 aste di fissaggio 3 aste graduate boccole e punte di misurazi one 1 supporto murale Sofware con possibilità di registrare i valori misurati, disponibili sul sito www.gys.fr Il prodotto descritto di seguito permette di misurare le lunghezze e le diagonali. Si possono ugualmente comparare le altezze tra sinistra e destra, con una grande precisione. Questo manuale comprende una descrizione dell'attrezzatura e delle istruzioni di utilizzo, di manipolazione e di manutenzione. IMPORTANTE! Leggere atten tamente le istruzioni per un utilizzo corretto del sistema di misurazione Gysmeter. L'attrezzatura è destinata a essere utilizzata in modo professionale e conformemente alle regole di sicurezza applicabili. Le foto e i disegni di questo manuale sono presentati a titolo d'esempio e non mostrano necessariamente l'attrezzatura messa sul mercato in qualsiasi momento. AVVERTENZE! Non immag azzinare il Gysmeter vicino a computer, carte di credito o ogni altro oggetto magnetico di misurazione con magnete integrata, a rischio di danneggiamento. MANUTENZIONE Generalità Il sistema di misurazione Gysmeter è composta di un braccio di misura elettronico ad alta pressione che necessita una manutenzione specifica per mantenere le stesse performance. Si prega di seguire le istruzioni e le procedure di sicurezza per mantenere l'attendibilità dell'attrezzatura e di beneficiare di questi molteplici vantaggi. Manutenzione Pulire l'attrez zatura do po ogni utilizzo. Il braccio di misurazione elettronico esige una pulizia specifica e in particolare le parti mobili. Utilizzare un panno senza liquidi o detergenti. Mettere via tutti gli accessori sul supporto murale dopo ogni utilizzo. Controllare regolarmente il braccio di misurazione e gli accessori. Riciclaggio In caso di riciclaggio è imp osrtante che tutte le parti si ano selezionate a seconda delle leggi locali in vigore. Sostituzione delle pile Il Gysmeter è alimentato da 2 pile AA 1,5 volt. Sostituire le p ile a partire dal momento in cui le cifre del display cominciano a lampeggiare. E' raccomandato di sostituire le due pile allo stesso momento. Le pile vuote devono essere scartate seguendo la legislazione in vigore. Rimuovere il coperchio manualmente o con un cacciavite NB : Posizionare le pile seguendo il disegno all'interno del compartimento. Utilizzare pile solo da 1,5 volt, le altre possono causare dei malfunzionamenti o dei danni al circuito elettronico.57

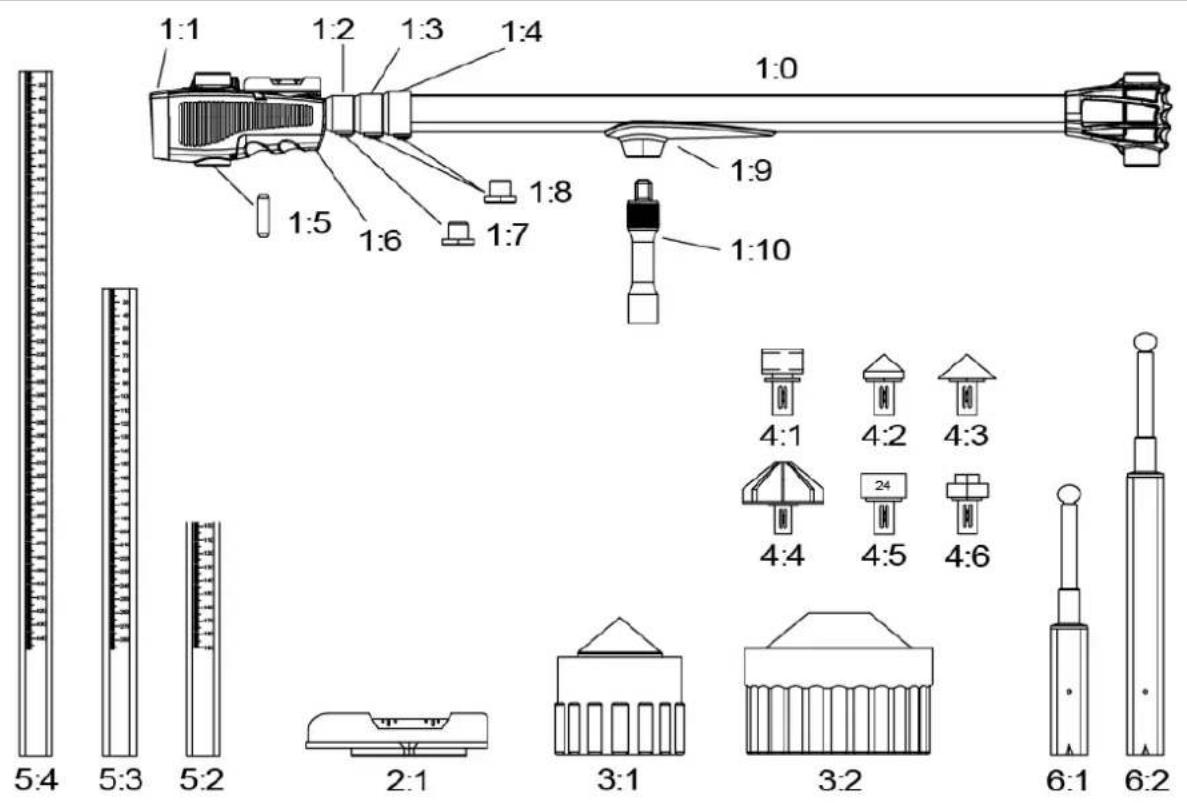

DESCRIZIONE DEL GYSMETER

L'utensile è principalmente costituito da un braccio di misura telescopico in alluminio e compositi. Per montare le aste di fissaggio, infilarle fino a raggiungere un clic. Il fissaggio magnetico viene montato su un dispositivo a scatto situato sulla sfera dell'asta centrale. La sezione davanti del sistema di misurazione è composta da una parte dal display e la parte elettronica e dall'altra parte di un dispositivo di fissaggio per le 3 aste di misura graduate. L'unità comporta ugualmente un livello a bolla per l'identificazione delle differenze in altezza tra il lato sinistro e destro. Il pannello di comando e il display con cifre sono situate di fronte del sistema di misura. E' così che è effettuata la selezione dei metodi di misurazione desiderati premendo sul pulsante di comando. Il fissaggio contiene una gran parte delle componenti elettroniche necessarie nonché le due pile AA la cui durata è stimata a 50 ore per un utilizzo continuo. Per il funzionamento del sistema di misura, vedere pagine 3-8 AVVIAMENTO OSSERV AZIONE – Durante l'avviamento, è molto importante che il braccio di misura sia completamente retratto. Avviare l'elettronica con una breve pressione sul pulsante On/O. Lo schermo si illumina e mostra il valore 900 che è la lunghezza di avviamento in mm del sistema di misura (centro del fissaggio magnetico al centro della punta di misura). Osservazione: se il sistema ha perso la sua posizione e non indica 900 mm in posizione ritratta, deve essere riavviato come indicato sopra. MODALITA’ NORMALE Si tratta di una modalità adottata automaticamente dal sistema di misurazione dopo l'avviamento. Misura minimale/massimale: 900 - 2650 mm. MISURE CORTE Per le misurazioni di corte distanze, 400 - 2150 mm, cliccare su per 2 secondi. Utilizzare l'adattatore superiore del braccio di misurazione.Utilizzare preferibilmente delle misure nel compartimento motore. MISURA COMPARATIVA Una brev e pressione sul p ulsante On/O, dopo aver attivato l'elettronica del braccio di misura, permette di raggiungere la modalità utilizzata principalmente per la misura comparativa. Lo schermo mostra ora 0. A partire da questo valore, il sistema mostra + o - (in mm) in funzione dell'alloggiamento delle punte di misura durante la comparazione. Ripetere questa operazione per altre misure comparative.

MEMORIZZARE UN VALORE MISURATO

Cliccare su qu esto pulsante per memorizz are un valore misurato sul display. Cliccare nuovamente per annullare questa operazione.

LUMINOSITA’ DELLO SCHERMO

Premendo questo pulsante si può aumentare la lumin osità dello schermo. Mantenere il pulsante premuto fino a quando non si ottiene la luminosità desiderata sullo schermo. FUNZIONE ECONOMIA Il display s spegne lui stesso dopo 5 minuti e si accende di nuovo al più piccolo movimento del braccio di misura. SPEGNERE Il sistem a spe gne tutta l'elettronica 90 minuti dopo l'ultima attività. Il braccio di misura può ugualmente essere spenta manualmente premendo il pulsante On/O per più di 3 secondi.58

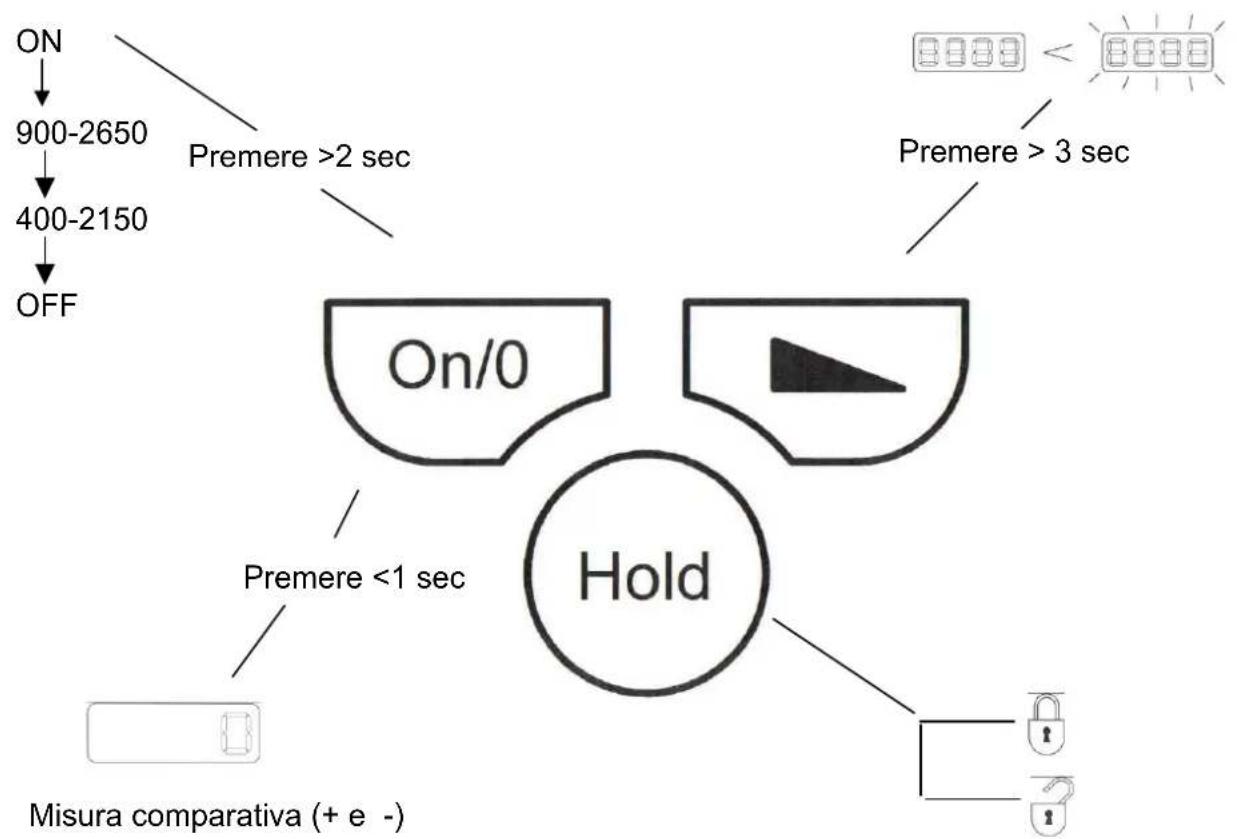

FUNZIONI DELLO SCHERMO

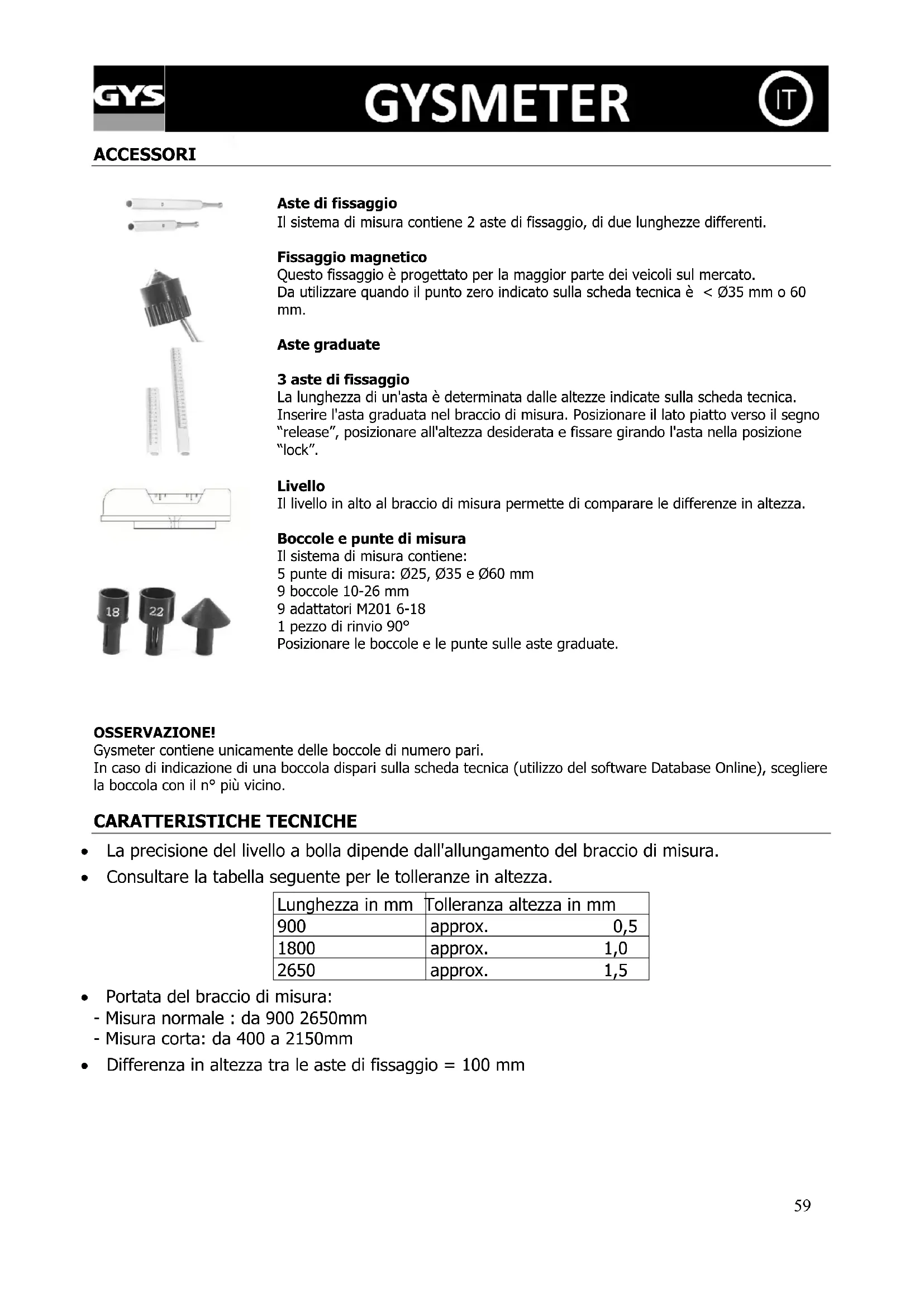

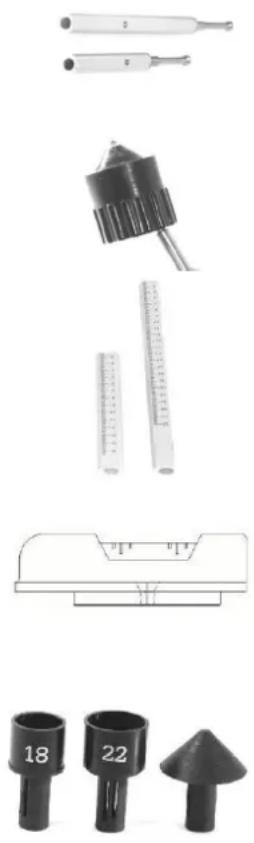

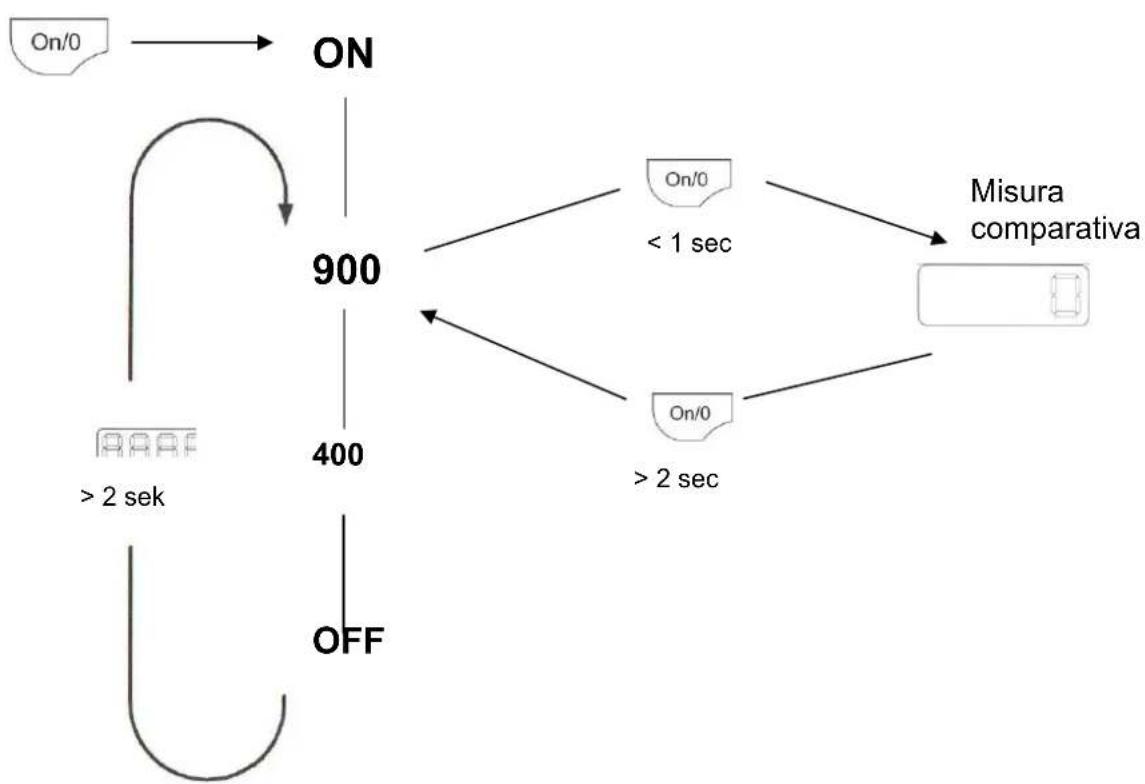

OFF < 1 sec Misura comparativa > 2 sec > 2 sek59 ACCESSORI Aste di fissaggio Il sistema di misura contiene 2 aste di fissaggio, di due lunghezze differenti. Fissaggio magnetico Questo fissaggio è progettato per la maggior parte dei veicoli sul mercato. Da utilizzare quando il punto zero indicato sulla scheda tecnica è < Ø35 mm o 60 mm. Aste graduate 3 aste di fissaggio La lunghezza di un'asta è determinata dalle altezze indicate sulla scheda tecnica. Inserire l'asta graduata nel braccio di misura. Posizionare il lato piatto verso il segno “release”, posizionare all'altezza desiderata e fissare girando l'asta nella posizione “lock”. Livello Il livello in alto al braccio di misura permette di comparare le differenze in altezza. Boccole e punte di misura Il sistema di misura contiene: 5 punte di misura: Ø25, Ø35 e Ø60 mm 9 boccole 10-26 mm 9 adattatori M201 6-18 1 pezzo di rinvio 90° Posizionare le boccole e le punte sulle aste graduate. OSSERVAZIONE! Gysmeter contiene unicamente delle boccole di numero pari. In caso di indicazione di una boccola dispari sulla scheda tecnica (utilizzo del software Database Online), scegliere la boccola con il n° più vicino. CARATTERISTICHE TECNICHE La precisione del livello a bolla dipende dall'allungamento del braccio di misura. Consultare la tabella seguente per le tolleranze in altezza. Lunghezza in mm Tolleranza altezza in mm 900 approx. 0,5 1800 approx. 1,0 2650 approx. 1,5 Portata del braccio di misura: - Misura normale : da 900 2650mm - Misura corta: da 400 a 2150mm Differenza in altezza tra le aste di fissaggio = 100 mm60

EFFETTUARE DELLE MISURAZIONI

E' importante che il tecnico abbia una buona idea dell'entità del danno prima di cominciare a effettuare delle misure con il Gysmeter. Essere ben informati permette di risparmiare tempo e di minimalizzare il rischio di errore usando il Gysmeter. In caso di dubbio consultare questo manuale, se il problema persiste contattare il distributore GYSMETER. Posizione del fissaggio magnetico Cercare i due punti di fissaggio e verificare che non siano danneggiati dalla collisione. Pulire i due punti di fissaggio. Selezionare un'asta di fissaggio adatta e scattare il fissaggio magnetico sulla sfera dell'asta di fissaggio. Verificare che il fissaggio si adatti al punto selezionato e che non ci sia gioco. Ritirare il fissaggio magnetico con l'asta di fissaggio, inserire l'asta nel braccio di misura e infilare fino a ottenere un clic. Scegliere il fissaggio magnetico 25-35: Utilizzare il magnete più piccolo. 60: Utilizzare il magnete più grande Misurare la lunghezza Prima di comiciare a misurare è importante fare una calibratura del braccio di misura. Ripiegare interamente il braccio di misura e premere il pulsante ON/0 almeno per 5 secondi, il display si spegne. Con il braccio di misura sempre ripiegati premere di nuovo il pulsante ON/O, il display indica 900 (900 mm). Il braccio di misura è ora calibrato. In caso di dubbio durante le operazioni di misura ripetere la procedura.

1. Leggere l'altezza indicata sulla scheda tecnica e selezioanre un'asta graduata e l'accessorio/

2. Inserire l'asta grad

uata nel braccio di misura all'altezza indicata sulla scheda tecnica.

3. Montare il braccio di misura con il fissaggio magnetico nel punto di fissaggio. Tirare il

braccio di misura fino al punto di misura da controllare. Può essere interessante utilizzare la modalità HOLD per salvare i valori misurati, soprattuto se è difficile vedere il display durante la misura. Premere il pulsante HOLD per salvare i valori misurati. Per ritornare, premere di nuovo il pulsante HOLD.

4. Leggere i valori mostrati sul display e comparare con i valori della scheda tecnica. (N° 1 e 4)

Inserire i valori misurati nel computer per avere la possibilità di stampare un rapporto prima e dopo la riparazione. Ripetere la stessa procedura dall'altro lato del veicolo. Notare che il veicolo può avere dei valori differenti tra un lato e l'altro.61 Simmetria (Misura in diagonale) Prima di cominciare la misura è importante controllare la calibratura del braccio di misura, vedere 4.3 MISURARE LA LUNGHEZZA. Per misurare la simmetria non c'è praticamente differenza con la misura della lunghezza (4.3). La procedura di misura resta la stessa. IMPORTANTE: NON misurare MAI la simmetria allo stesso tempo dell'altezza. I valori dell'altezza possono essere influenzati dall'inclinazione del veicolo. Comunque è importante che l'asta graduata sia regolabile alla stessa altezza come per la misura della lunghezza. A parte ciò, la procedura è la stessa come per la misura della lunghezza.

1. Leggere l'altezza indicata sulla scheda tecnica e selezionare un'asta graduata e l'accessorio/

boccola. Inserire l'asta graduata nel braccio di misura

2. Montare una bussola/punta sull'asta graduata, se la scheda tecnica indica una bussola dispari,

montare la bussola pari più vicina.

3. Leggere i valori mostrati sul display e comparare con i valori della scheda tecnica. (N° 2 e 3)

4. Montare il braccio di misura con il fissaggio magnetico nel punto di fissaggio.Tirare il braccio di

misura fino al punto di misura da controllare. Può essere interessante utilizzare la modalità HOLD per salvare i valori misurati, soprattuto se è difficile vedere il display durante la misura. Premere il pulsante HOLD per salvare i valori misurati. Per ritornare, premere di nuovo il pulsante HOLD.

5. Leggere i valori mostrati sul display e comparare con i valori (diagonale) della scheda tecnica.

(Inserire i valori misurati nel computer per avere la possibilità di stampare un rapporto prima e dopo la riparazione.) Ripetere lo stesso procedimento dall'altro lato del veicolo (diagonale linea n° 3). Notare che un veicolo può avere dei valori differenti tra un lato e l'altro. (punti asimmetrici) Comparare le altezze Il livello incorporato permette di comparare le altezze. La misura dell'altezza esige di essere accurata su molteplici punti. Posizionare il veicolo il più possibile in orizzontale da un lato all’altro (lateralmente), questo rischia di influenzare la precisione della misura dell’altezza. (Vedere le differenze possibili in

4.6 POSIZIONE DEL VEICOLO)

Misurare sempre l'altezza nello stesso tempo della mi sura della lunghezza (parallela con la linea centrale del veicolo). Il livello montato sul braccio di misura, non è sempre parallelo alla posizione del veicolo da misurare. I valori (altezza - scheda tecnica Gysmeter) si capiscono dalla regolazione dell'asta graduata, durante le misure di lunghezza.

Misura delle altezza per comparazione: regolare l'asta graduata fino a che la bolla si trova al centro del livello. (Effettuare questa operazione unicamente sulle linee 1 e 4 – scheda tecnica). Spostare il braccio di misura verso l'altro lato del veicolo e verificare il livello. Se la sfera non si trova tra le marcature, c'è una possibile differenza in altezza. Notare la graduazione sull'asta e poi regolare l'asta (sora/sotto) per conoscere le differenze in altezza.

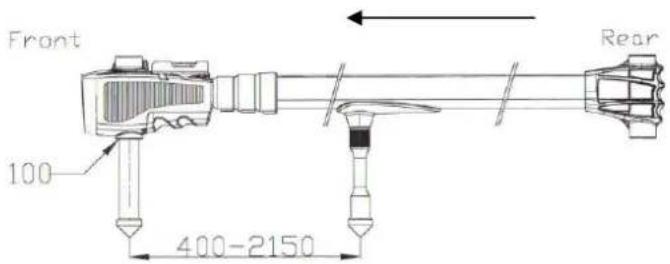

MISURA DI DISTANZE CORTE62

Il braccio di misura è dotato di un adattatore per le distanze corte. Avvitare l'accessorio nell'adattatore e scegliere una bussole o una punta di misura. Misurare da 400-900 mm (2150 mm). OSSERVAZIONE! Cambiare i valori di misura in 400-2150 premendo il pulsante ON/O per 2 secondi. Posizionare un'asta graduata con un'altezza di 100 nel braccio di misura.63

GARANZIA Leggere attentamente le istruzioni per imparare a utilizzare correttamente il sistema di misura Gysmeter e i dati di misura. ATTENZIONE : Un utilizzo erroneo può causare delle lesioni personali o danneggiare l'attrezzatura. La garanzia è valida 2 anni a partire dal giorno di consegna e copre i difetti del materiale a condizione che l'attrezzatura sia stata manutenzionata normalmente. La garanzia suppone che : L'utilizzo e la manutenzione necessaria sia stata effettuata conformemente alle indicazioni di questo manuale d'istruzioni. Dei pezzi di ricambio originali Gysmeter sono stati utilizzati per eventuali riparazioni. In caso di reclamo, contattare il vostro distributore locale.64

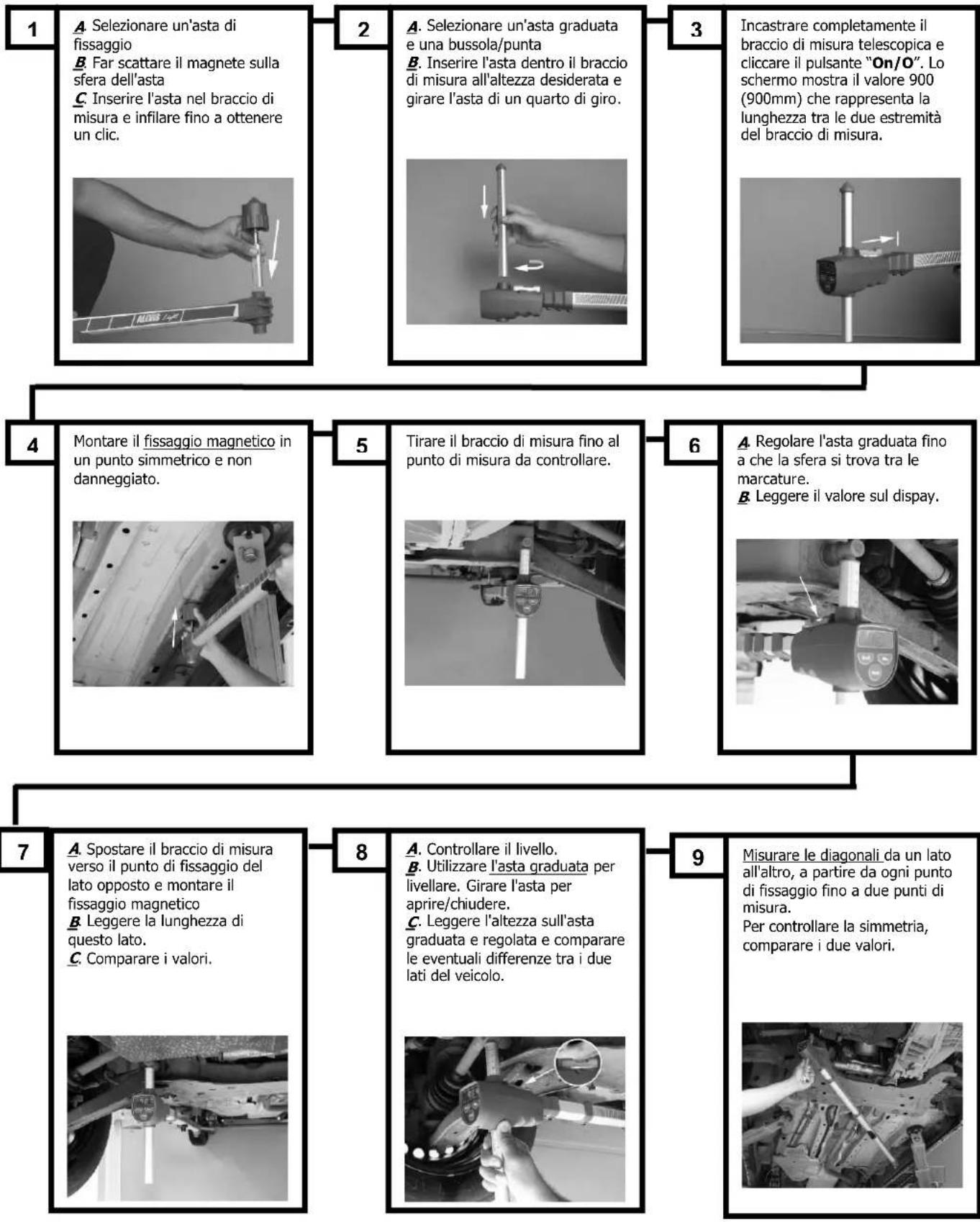

Misura libera, senza dati tecnici

. Selezionare un'asta di fissaggio

. Far scattare il magnete sulla sfera dell'asta

. Inserire l'asta nel braccio di misura e infilare fino a ottenere un clic.

. Selezionare un'asta graduata e una bussola/punta

. Inserire l'asta dentro il braccio di misura all'altezza desiderata e

rare l'asta di un quarto di giro

Incastrare completamente il braccio di misura telescopica e cliccare il pulsante “On/O”. Lo schermo mostra il valore 900 (900mm) che rappresenta la lunghezza tra le due estremità del braccio di misura.

. Spostare il braccio di misura verso il punto di fissaggio del lato opposto e montar e il fissaggio magnetico

. Leggere la lunghezza di questo lato.

. Comparare i valori. Montare il fissaggio magnetico in un punto simmetrico e non danneggiato. Misurare le diagonali da un lato all'altro, a partire da ogni punto di fissaggio fino a due punti di misura. Per controllare la simmetria, comparare i due valori.

. Controllare il livello.

. Utilizzare l'asta graduata per livellare. Girare l'asta per aprire/ch iudere.

. Leggere l'altezza sull'asta graduata e regolata e comparare le even tuali differenze tra i du

lati del veicolo. Tirare il braccio di misura fino al punto di misura da controllare.

. Regolare l'asta graduata fino a che la sfera si trova tra le marcatur

. Leggere il valore sul dispay.
