Producttype	Opto-elektronisch lasmasker met automatisch LCD-filter
Merk en model	GYS LCD Gysmatic FlipFlap Goggle 3
Afmetingen filter	135,2 x 62,8 x 0,5 mm
Gezichtsveld	130,8 x 58,5 mm
Gewicht	578 g
Voeding	Zonnecellen + 2 lithiumbatterijen CR2032 (3 V)
Lichte tint (rust)	Niveau 3
Donkere tint (lassen)	Snijmodus: 4-8 / Lasmodus: 8-13
Schakeltijd (licht naar donker)	0,08 ms
Gebruikstemperatuur	-5 °C tot +55 °C
Opslagtemperatuur	-10 °C tot +60 °C
Compatibele lasprocessen	MMA (beklede elektrode), TIG (>2 A), MIG, slijpen (Grind)
Verboden processen	Oxyacetyleen, laser, gas
Beschikbare instellingen	Gevoeligheid, tint (handmatig en automatisch), vertraging terugkeer naar licht (progressief of automatisch), Cut/Weld-modus, testfunctie
Speciale functies	Anti-lichtinterferentie, automatische gevoeligheid, progressieve terugkeer (GRADUAL)
Hoofdband	Ergolift+ met 3 verstelbare evenwichtspunten, zweetband
Onderhoud	Reinig het filter met een zachte doek; behuizing met neutraal reinigingsmiddel; vervang beschadigde beschermglasplaten
Beschikbare reserveonderdelen	Buitenste en binnenste beschermglas, filter, hoofdband, zweetband
Batterij vervangen	Batterij-uitzetter meegeleverd, CR2032-batterijen, eenmaal per jaar vervangen
Veiligheidsnormen	EN 175:1997, EN 166:2001, EN 379+A1:2009, EU-verordening 2016/425
Garantie	2 jaar
Aanbevolen levensduur	5 jaar (afhankelijk van gebruik, reiniging en opslag)

Veelgestelde vragen - LCD Gysmatic FlipFlap Goggle 3 GYS

Hoe vervang ik de batterijen van het lasmasker GYSMATIC FLIP-FLAP GOGGLE 3?

Gebruik de meegeleverde batterij-uitzetter om de oude batterij te verwijderen. Vervang deze door een nieuwe CR2032-batterij (2 stuks). Draai de knop bovenaan de helm tegen de klok in om het compartiment te openen. Het wordt aanbevolen de batterijen eenmaal per jaar te vervangen.

Hoe stel ik de gevoeligheid van het automatische filter in?

Druk op de '+' knop (SENS) om de gevoeligheid te verhogen, of op '-' om te verlagen. Lang indrukken van '+' schakelt de anti-lichtinterferentie functie in/uit. Lang indrukken van '-' schakelt de automatische gevoeligheid in/uit (weergave AUTO). Voor TIG-lassen op laag vermogen stelt u de gevoeligheid in op niveau 5; voor de meeste processen op niveau 3.

Wat te doen als het filter constant donker blijft, zelfs zonder lasboog?

Controleer of de detectoren niet verstopt zijn met stof en reinig ze indien nodig. Verminder de gevoeligheid door op de '-' knop (SENS) te drukken. Als de omgeving zeer helder is, verminder dan de omgevingshelderheid. Zorg ervoor dat de Cut-modus niet per ongeluk is ingeschakeld.

Welke lasprocessen zijn compatibel met dit masker?

Dit masker is compatibel met de volgende processen: MMA (beklede elektrode), TIG (stroom >2 A), MIG en slijpen (Grind). Het is verboden voor oxyacetyleen-, laser- of gaslassen.

Hoe reinig en onderhoud ik het masker?

Reinig het opto-elektronische filter met een schoon watje of een speciale lensdoek. Gebruik voor de behuizing een neutraal reinigings- en ontsmettingsmiddel, nooit oplosmiddelen. Reinig en vervang regelmatig de beschermglasplaten. Controleer of de detectoren en de zonnecel niet verstopt zijn.

Hoe vervang ik de beschermglasplaten?

Ontgrendel de klikverbinding van de buitenste beschermglas, druk en trek deze eruit. Vervang de beschermglas en vergrendel de verbinding. Voor de binnenste beschermglas steekt u een vinger in het halfronde gat en trekt u deze eruit. Verwijder de beschermfolie van de nieuwe beschermglas en plaats deze door hem licht te buigen in de zijdelingse gleuven te schuiven.

Welke instelfuncties zijn beschikbaar op het masker?

Het masker heeft drie instelzones: SENS (gevoeligheid), SHADE (tint), DELAY (terugkeertijd). Elke zone heeft '+' en '-' knoppen om aan te passen, en lang indrukken activeert geavanceerde functies: automatische gevoeligheid, Cut/Weld-modus, progressieve vertraging, enz. Gelijktijdig indrukken van beide knoppen van een zone activeert de TEST-functie.

Wat is de aanbevolen levensduur van het masker?

De aanbevolen gebruiksduur is 5 jaar. Deze is afhankelijk van factoren zoals het type gebruik, de reinigingsfrequentie, de opslagomstandigheden en algemeen onderhoud. Controleer regelmatig de staat van het masker.

Het filter van het masker flikkert of schakelt oncontroleerbaar tijdens het lassen. Wat te doen?

Controleer of de detectoren goed op de lasboog zijn gericht en zonder obstructie. Stel de gevoeligheid lager in om ongewenste inschakelingen te voorkomen. Als het probleem aanhoudt, reinig dan de detectoren.

Waar vind ik reserveonderdelen voor dit masker?

De beschikbare reserveonderdelen zijn: de buitenste beschermglas, het filter, de binnenste beschermglas, de hoofdband en de zweetband (ref. 76001). Raadpleeg de website van de fabrikant GYS of een erkende dealer.

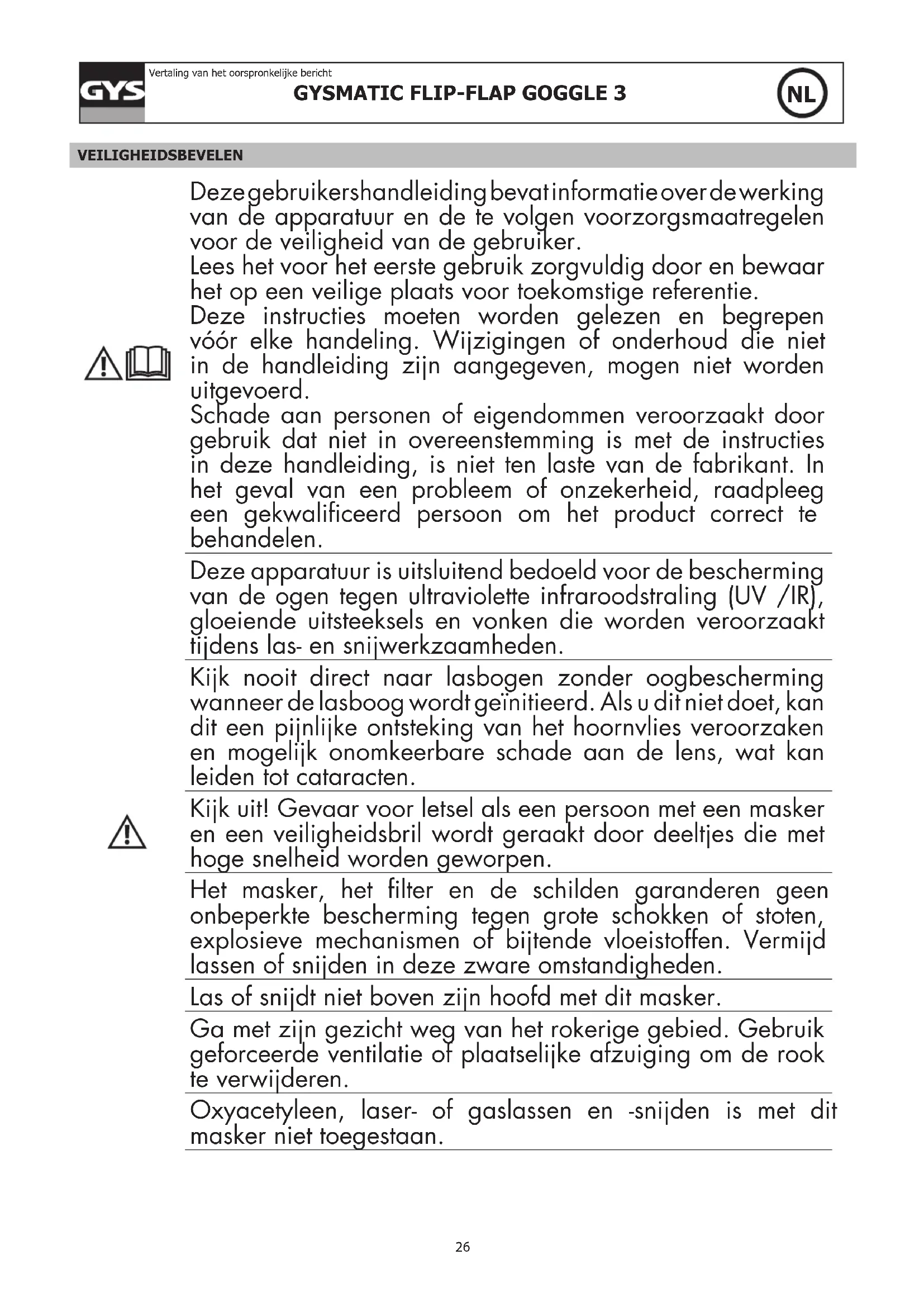

GEBRUIKSAANWIJZING LCD Gysmatic FlipFlap Goggle 3 GYS

Deze gebruikershandleiding bevat informatie over de werking van de apparatuur en de te volgen voorzorgsmaatregelen voor de veiligheid van de gebruiker.

Lees het voor het eerste gebruik zorgvuldig door en bewaar het op een veilige plaats voor toekomstige referentie.

Deze instructies moeten worden gelezen en begrepen vóór elke handeling. Wijzigingen of onderhoud die niet in de handleiding zijn aangegeven, mogen niet worden uitgevoerd.

Schade aan personen of eigendommen veroorzaakt door gebruik dat niet in overeenstemming is met de instructies in deze handleiding, is niet ten laste van de fabrikant. In het geval van een probleem of onzekerheid, raadpleeg een gekwalificeerd persoon om het product correct te behandelen.

Deze apparatuur is uitsluitend bedoeld voor de bescherming van de ogen tegen ultraviolette infraroodstraling (UV /IR), gloeiende uitsteeksels en vonken die worden veroorzaakt tijdens las- en snijwerkzaamheden.

Kijk nooit direct naar lasbogen zonder oogbescherming wanneer de lasboog wordt geïnitieerd. Als u dit niet doet, kan dit een pijnlijke ontsteking van het hoornvlies veroorzaken en mogelijk onomkeerbare schade aan de lens, wat kan leiden tot cataracten.

Kijk uit! Gevaar voor letsel als een persoon met een masker en een veiligheidsbril wordt geraakt door deeltjes die met hoge snelheid worden geworpen.

Het masker, het filter en de schilden garanderen geen onbeperkte bescherming tegen grote schokken of stoten, explosieve mechanismen of bijtende vloeistoffen. Vermijd lassen of snijden in deze zware omstandigheden.

Las of snijdt niet boven zijn hoofd met dit masker.

Ga met zijn gezicht weg van het rokerige gebied. Gebruik geforceerde ventilatie of plaatselijke afzuiging om de rook te verwijderen.

Oxyacetyleen, laser- of gaslassen en -snijden is met dit masker niet toegestaan.

Voor elk gebruik :

• Controleer het masker en zijn UV/IR-filter zorgvuldig.
• Vervang versleten of beschadigde onderdelen onmiddellijk.
• Vervang filterlenzen of gelaatsschermen als ze gebarsten of bekrast zijn om schade aan de ogen van de gebruiker te voorkomen.

De hoofdband kan mogelijk allergieën veroorzaken bij gevoelige personen.

De bedrijfstemperaturen van de opto-elektronische filter zijn van -5°C tot +55°C.

Het opto-elektronische filter in het masker is niet waterdicht en werkt niet goed als het in contact is geweest met water.

Het lasmasker moet zorgvuldig worden verplaatst om schade aan het filter, de afschermingen en/of de beschermlaag te voorkomen.

Onderhoud :

• Plaats geen zware voorwerpen of gereedschap op of in het gelaatstuk om schade aan het filter of de gelaatsschermen te voorkomen.
• De opslagtemperatuur van het masker varieert van -10°C tot +60°C.
• Reinig het Optoelektronische filter met een schoon katoenen of speciaal lensdoekje.
• Reinig en vervang de schermen regelmatig.
• Reinig de binnen- en buitenkant van het masker met een neutraal reinigingsmiddel. Gebruik geen oplosmiddelen.
• Zorg ervoor dat de sensoren en de cel niet worden gehinderd door stof of vuil.
• Wij raden u aan het masker en de vizieren 5 jaar lang te gebruiken. De gebruiksduur is afhankelijk van verschillende factoren zoals type gebruik, reiniging, opslag en onderhoud.

VOOR GEBRUIK

• Controleer de goede staat van de lashelm
• De instellingen van de hoofdband.
• Controleer de juiste positie en de toestand van het spatglas en het filter. In geval van een afwijking, gelieve eerst het defect (laten) herstellen.
• Controleer of de detectoren en de cel niet verstopt of bedekt zijn door stof of vuil.
• Controleer of het beschermfolie van de buitenste en binnenste van het spatglas verwijderd is.
• Controleer of het beschermingsniveau overeenstemt met de lastechniek. Om u te helpen bij uw keuze, kijk in de « lastechnieken » tabel.

WERKING

Bij boogontsluiting schakelt de opto-elektronische lashelm GYSMATIC FLIP-FLAP GOGGLE 3 direct van de heldere naar de donkere tint. Hij schakelt terug naar de heldere tint bij afwezigheid van de lasboog.

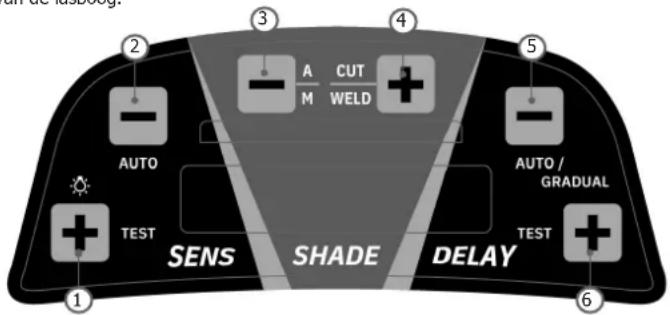

1 2 3 4 5 AUTO M CUT WELD AUTO / GRADUAL TEST SENS SHADE DELAY TEST 6

1. Verhoog het gevoeligheidsniveau
2. De gevoeligheid wordt verlaagd
3. Verlaag het schaduwgetal
4. Verhoog de schaduw
5. Verminder de vertragingstijd
6. Verhoog de vertragingstijd

1	SENSITIVITY	Instellen van de gevoeligheid :- Lasproces : «Max» positie voor laag amperage TIG rprocess / Medium bereik voor de meeste toepassing.- «+» : Kort indrukken functie : Om het gevoeligheidsniveau te verhogen. Functie voor lang indrukken : In- of uitschakelen van de anti-lichtinterferentiefunctie.- «-> : Kort indrukken functie : De gevoeligheid versnelling wordt verlaagd. Functie lang indrukken: In de snij- of lasmodus, de automatische functie in- of uitschakelen.Wanneer de functie is ingeschakeld, zal het SENS-gebied op het scherm «AUTO»-tekens weergeven, en de gevoeligheidsgetallen zullen toenemen van 0 tot 7, en uiteindelijk de juiste gevoeligheid weergeven.- Wanneer u tegelijkertijd op «-> en «++» drukt, wordt de TEST-functie geactiveerd.
2	SHADE	Schaduw afstellen :Het schaduwgedeelte wordt gebruikt om de gevoeligheid aan te passen volgens het geselecteerde aanpassingsbereik (4-8 of 8-13).- «-> : Short Press-functie : Verlagen van het schaduwnummer. Functie bij lang indrukken : In de lasmodus schakelt u de automatische schaduwfunctie in of uit. In de automatische stand (A) kan met de knoppen «-> & «++» het automatische schaduwgetal worden ingesteld van -2 tot+2.- «++» : Functie voor kort indrukken : Verhogen van het kleurnummer. Lange druk op de toets : Schakel over naar de werkmodus snijden of lassen.WAARSCHUWING : Zorg ervoor dat u terugschakelt naar de «WELD»-modus voordat u gaat lassen.
3	DELAY	Vertraging : Tijd om de heldere toestand terug te krijgen.Vertraging is ontworpen voor een langzamere omschakeltijd naar de heldere toestand om achtergebleven felle stralen te elimineren.- «-> : Kort indrukken functie: Vermindert de vertragingstijd. Functie bij lang indrukken: In- of uitschakelen van de automatische vertragingsfunctie, nadat de automatische vertragingsfunctie is ingeschakeld, zal het DELAY gebied op het scherm «AUTO» tekens weergeven.De versnellingsnummers op het scherm kunnen worden aangepast van -9 tot +9.- «++» : Kort indrukken functie: Verlagen van de vertragingstijd. Lang indrukken : In- of uitschakelen van de «Geleidelijke» functie. In de las mode, wanneer de geleidelijke terug functie is ingeschakeld, zal het scherm van het DELAY gebied «G» tonen.- Wanneer u tegelijkertijd op «-> en «++» drukt, wordt de TEST-functie geactiveerd.

VOORZORGSMAATREGELEN

• Het masker is geschikt voor alle lastechnieken behalve autogeen lassen, laserlassen en spuitpistool.
• Een extern en intern spatglas moeten systematisch geplaatst worden aan beide kanten van de filter. Afwezigheid van spatglas kan ernstig en blijvend letsel veroorzaken en een gevaar vormen voor uw veiligheid.

Heldere tint 3
Donkere tint Cut : 4-8 / Weld	8-13
Afmetingen van de filter 135	2x62.8x0.5 mm
Reactietijd 0.08 ms
Stroomvoorziening Zonnecel	+ batterijen
Gewicht 578 gr
Gezichtsveld 130.8x58.5 mm
Te gebruiken voor MMA / TIG	>2A / MIG / Grind
Garantie	2 jaar
Gebruikstemperatuur -5°C /	+ 55°C
Opslagtemperatuur -10°C / +	60°C

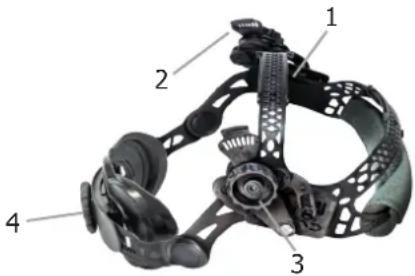

INSTELLING HOOFDBAND

De hoofdband Ergolift+ is lichtgewicht en ergonomisch. De 3-punts verstelbare balans zorgt voor meer flexibiliteit en comfort.

1- Hoofdbandverstelling
2- Hoofdbandschuifknop (met 3 gleuven)
3- Blokkeerringinstelling omhoog en omlaag
4- Longitudinale aanpassing

ONDERHOUD

• Vervaldatum : Er bestaat geen vervaldatum voor dit product, maar de staat van uw GYSMATIC FLIP-FLAP GOGGLE 3 masker moet voor elk gebruik gecontroleerd worden.
• De GYSMATIC FLIP-FLAP GOGGLE 3 lashelm mag niet op de grond vallen.
• Plaats geen zware voorwerpen of gereedschappen op of in de lashelm om het filter of het spatglas niet te beschadigen.
• Beschadiging van het filter of de lens reduceert het gezichtsvermogen en het beschermingsniveau. Vervang onmiddellijk de beschadigde onderdelen.
  Gebruik nooit gereedschap om de onderdelen van helm of filter weg te halen. Dit kan tot beschadigingen leiden die letsel kunnen veroorzaken en de garantie annuleren.

• Reinig het opto-electronisch filter met een schone doek, of een speciale lenzendoek.

• Reinig en vervang regelmatig het spatglas.

• Reinig de binnen- en de buitenkant van de lashelm met een neutraal reinigings-ontsmettings middel.
• Gebruik geen oplosmiddel.

VERVANGING VAN DE INTERNE EN EXTERNE VEILIGHEIDSSCHERMEN

1. Ontgrendel de vergrendeling van de beschermplaat als deze vergrendeld is (A). Druk op het scharnier van de beschermplaat en neem de plaat uit (A).
2. Verwissel een ander beschermingsplaatje en steek de kliksluiting (zorg ervoor dat de «a» kant dicht bij de helm is) en vergrendel het (B).
3. Steek een vinger in de halfronde opening en trek de binnenste beschermingslens (C). Verwijder de beschermfolie van lens. Plaats de binnenste beschermingslens (C) terug in de voorkant van de helm door een kant van de lens in een van beide gleuf te steken en vervolgens de lens net genoeg te buigen zodat dezein de gleuf aan de andere kant.

BATTERIJEN VERVANGEN

4 D

6 E

Eén 3V lithium batterij (CR2032) is nodig voor het opto-electronisch filter.

Volg de onderstaande instructies voor het vervangen van de batterijen:

• Gebruik de batterijverwijderaar om de batterij eruit te halen (D).
• Vervang de batterij en plaats ze terug.
• Wij raden aan de batterij eenmaal per jaar te vervangen.

WAARSCHUWING:

• De gebruikte lithiumbatterijen zijn recycleerbaar. Deze batterijen worden beschouwd als gevaarlijk afval in Europa.
• Niet met het huishoudelijk afval weggooien maar apart storten de bak in voor lege batterijen.

FILTERVERVANGING

6

De hele filters gaan automatisch omhoog (F).

AFWIJKINGEN EN OPLOSSINGEN

Het opto-elektronische filter werkt niet.	Activeer de zonnecel door de cel gedurende 20 tot 30 minuten aan het licht bloot te stellen - controleer en vervang de batterijen indien nodig.
	Controleer met de «WELD»-knop of u het verstelbereik 4-8 of 8-13 gekozen heeft.
Het filter blijft donker bij afwezigheid van de vlamboog.	Controleer de detectoren en reinig deze indien nodig.Stel de gevoeligheid af op een lage positie (niveau 1). Bij een zeer helder verlichte lasruimte wordt geadviseerd om de helderheidsgraad lager in te stellen.
Ongecontroleerde schakeling en flikkering: De filter schakelt van heldere naar donkere tint tijdens het lassen.	Controleer of de detectoren zonder belemmeringen op de as van vlamboog staan. Stel de gevoeligheid af op niveau 5.
De zijkanten zijn helderder dan de centrale zone van de opto-elektronische filter	Het is een natuurlijke eigenschap van de LCD, dit symptoom is niet gevaarlijk voor de ogen.Probeer echter, voor optimaal comfort, een hoek van 90° aan te houden.

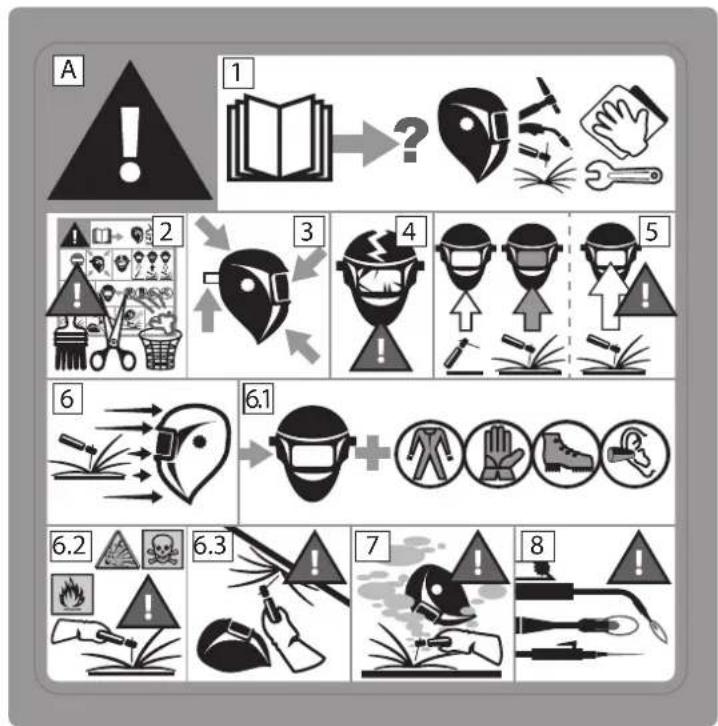

VEILIGHEIDSLABEL

Dit label wordt weergegeven aan de binnenkant van de lashelm. Het is belangrijk dat de gebruiker de betekenis van veiligheidssymbolen begrijpt. De nummers van de lijst corresponderen met de nummers van de afbeeldingen.

Legenda :

A. Let op! Pas op! Er bestaan potentiële gevaren, zoals aangegeven door de verschillende symbolen.
1. Lees aandachtig de instructies door voor het gebruik van deze uitrusting of het lassen.
2. Het waarschuwingslabel niet verwijderen en er niet overheen schilderen.
3. Volg nauwkeurig de instructies op voor het instellen en het onderhoud van het filter, de schermen, de hoofdband en de bivakmuts.
4. Inspecteer voorzichtig en nauwkeurig de lashelm en het UV / IR-filter. Vervang onmiddellijk versleten of beschadigde onderdelen. Gebarsten of bekraste filterglazen of schermen verminderen beduidend de bescherming. Vervang ze onmiddellijk om schade aan uw ogen te voorkomen.
5. Waarschuwing : indien de UV-filter / IR is niet donker wordt tijdens het lassen of snijden, onmiddellijk stoppen. (Raadpleeg de handleiding)
6. De straling van de lasboog kan ogen verbranden en verwondingen aan de huid veroorzaken.
6.1. Gebruik een lashelm met de juiste filtratie of bescherming. Draag volledig beschermende kleding.
6.2. De lashelm, het filter en de schermen kunnen geen onbeperkte bescherming garanderen tegen schokken of zware stoten, explosieve mechanismen of corrosieve vloeistoffen. Vermijd het lassen of snijden in ruwe of niet geschikte omgevingen.
6.3. Niet lassen of snijden boven uw hoofd met deze lashelm.
7. Blijf met uw hoofd ver van de rook zone. Gebruik een constante ventilatie of een plaatselijk afzuigsysteem voor het verwijderen van de rook.
8. Autogeen lassen of snijden met deze lashelm is niet toegestaan.

NL Niveaunummer bij heldere tint

NL Helderste niveau nummer bij donkere tint

NL Niveau nummer bij donkere tint

FR Identification du fabricant

NL Identificatie van de fabrikant

FR Classe optique

EN Optical class

DE Optische Klasse

ES Clase óptica

RU Оптический класс

IT Classe ottica

NL Optische klasse

NL Lichtdoorlaadbaardheidsklasse

NL Hoekafhankelijkheidsklasse

NL De GYSMATIC FLIP-FLAP GOGGLE 3 lashelm is vervaardigd volgens de richtlijnen Verordening (EG) nr. 2016/425 Deze overeenkomst is opgesteld volgens de EN 175 : 1997 EN 166 : 2001 en EN 379+A1 : 2009 normen. Filtermodel : AWS PANOR GF Masker model : PANOR GF
