Producttype	Bladblazer met rugaccu
Merk	Makita
Model	UB002C
Nominale spanning	36 V - 40 V DC max
Accutype	Lithium-ion (draagbare voeding PDC1200)
Max. luchtvolume	19,0 m³/min
Gemiddelde luchtsnelheid	60,0 m/s
Max. luchtsnelheid	71,7 m/s
Afmetingen (L x B x H)	1368 x 694 x 715 mm
Netto gewicht	15,9 - 16,1 kg (afhankelijk van accessoires)
Geluidssdrukniveau	80,9 dB(A)
Geluidsvermogensniveau	95,5 dB(A)
Trillingen	≤ 2,5 m/s²
Beschermingsgraad	IPX4
Beoogd gebruik	Stof blazen
Elektronische functies	Constante snelheidsregeling, voorkoming van onbedoeld herstarten
Accubescherming	Tegen overbelasting, oververhitting, volledige ontlading
Type trekker	Proportioneel met automatische snelheidsregeling
Inbegrepen accessoires	Eindmondstuk, riem, heupgordel, bedieningshendel
Onderhoud	Reinigen met een droge doek of zeepwater; geen chemicaliën gebruiken
Veiligheid	Draag PBM's (veiligheidsbril, gehoorbescherming, veiligheidsschoenen)
Garantie	Reparatie alleen door erkend Makita-servicecentrum

Veelgestelde vragen - UB002C MAKITA

Hoe monteer ik de buizen van de bladblazer?

Om de buizen te monteren, draai eerst de klemschroef los, installeer de bedieningshendel op de scharnierbuis en draai de schroef vast. Bevestig vervolgens de slangklem op de flexibele slang, verbind de scharnierbuis met de flexibele slang en draai vast. Bevestig ten slotte de flexibele slang aan de bocht met behulp van de slangklem. Zorg ervoor dat de schroeven zijn gericht zoals aangegeven in de handleiding.

Hoe installeer ik de accu (draagbare voeding)?

Trek het snoer in de aangegeven richting en plaats het in de steunen. Installeer de draagbare voeding (PDC1200) op de machine en zorg ervoor dat u uw vingers niet beknelt. Zorg ervoor dat deze stevig is bevestigd (de rode indicator mag niet zichtbaar zijn). Steek de stekker in het stopcontact nadat u de afdekking hebt geopend. Om te verwijderen, drukt u op de vergrendelknop terwijl u de handgreep vasthoudt.

Hoe stel ik de snelheid van de bladblazer in?

De snelheid kan op twee manieren worden ingesteld: door de trekker in te drukken (hoe harder u drukt, hoe hoger de snelheid) of door de bedieningshendel naar voren te draaien om de snelheid te verhogen en naar achteren om deze te verlagen. De automatische snelheidsregeling handhaaft een constante snelheid zonder dat de trekker wordt ingedrukt.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming. Houd uw handen uit de buurt van draaiende onderdelen. Draag geen losse kleding en bind lang haar vast. Gebruik de bladblazer niet in de regen of op natte oppervlakken. Houd mensen en dieren op afstand. Lees de handleiding aandachtig voor gebruik.

Hoe reinig ik de bladblazer?

Zorg ervoor dat de machine is uitgeschakeld en de accu is verwijderd voordat u gaat reinigen. Reinig de machine met een droge doek of een doek bevochtigd met zeepwater dat goed is uitgewrongen. Gebruik nooit benzine, verfverdunner of alcohol. Verwijder stof en vuil van de aanzuigopening om storingen te voorkomen.

Welk type accu moet ik gebruiken?

Gebruik uitsluitend de draagbare voeding Makita PDC1200. Het gebruik van andere accu's kan letsel of brand veroorzaken. Lithium-ionaccu's moeten worden opgeladen met de door Makita gespecificeerde lader. Stel ze niet bloot aan vuur of temperaturen boven 130 °C.

Wat te doen als de motor plotseling stopt?

Als de motor stopt, controleer dan eerst of de accu correct is geïnstalleerd en opgeladen. Als de accu zwak is, laad deze dan op. Bij oververhitting schakelt u de machine uit en laat u deze afkoelen. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingsgids in de handleiding of neem contact op met een erkend Makita-servicecentrum.

Hoe berg ik de bladblazer op?

Sluit voor het opbergen de afdekking van het stopcontact om te voorkomen dat er stof binnendringt. Verwijder de accu en reinig de machine. Berg hem op een droge plaats op, uit de regen en direct zonlicht, buiten bereik van kinderen. Gebruik de slanguitlijnband om de slang indien nodig recht te trekken.

Welke accessoires zijn optioneel verkrijgbaar?

Optionele accessoires omvatten een plat mondstuk, een mondstukverlenging en een adapterbuis. Gebruik uitsluitend door Makita aanbevolen accessoires. Originele Makita accu's en laders zijn ook verkrijgbaar. Raadpleeg uw plaatselijke onderhoudscentrum voor meer details.

Hoe stel ik de riem en schouderband af?

Doe de machine om en sluit de gesp van de heupgordel. Pas de lengte van de heupgordel aan voor een goede ondersteuning. Stel de schouderband af zodat deze comfortabel op uw schouders rust. Zorg ervoor dat de machine goed op uw rug is gepositioneerd om te voorkomen dat hij tijdens gebruik valt.

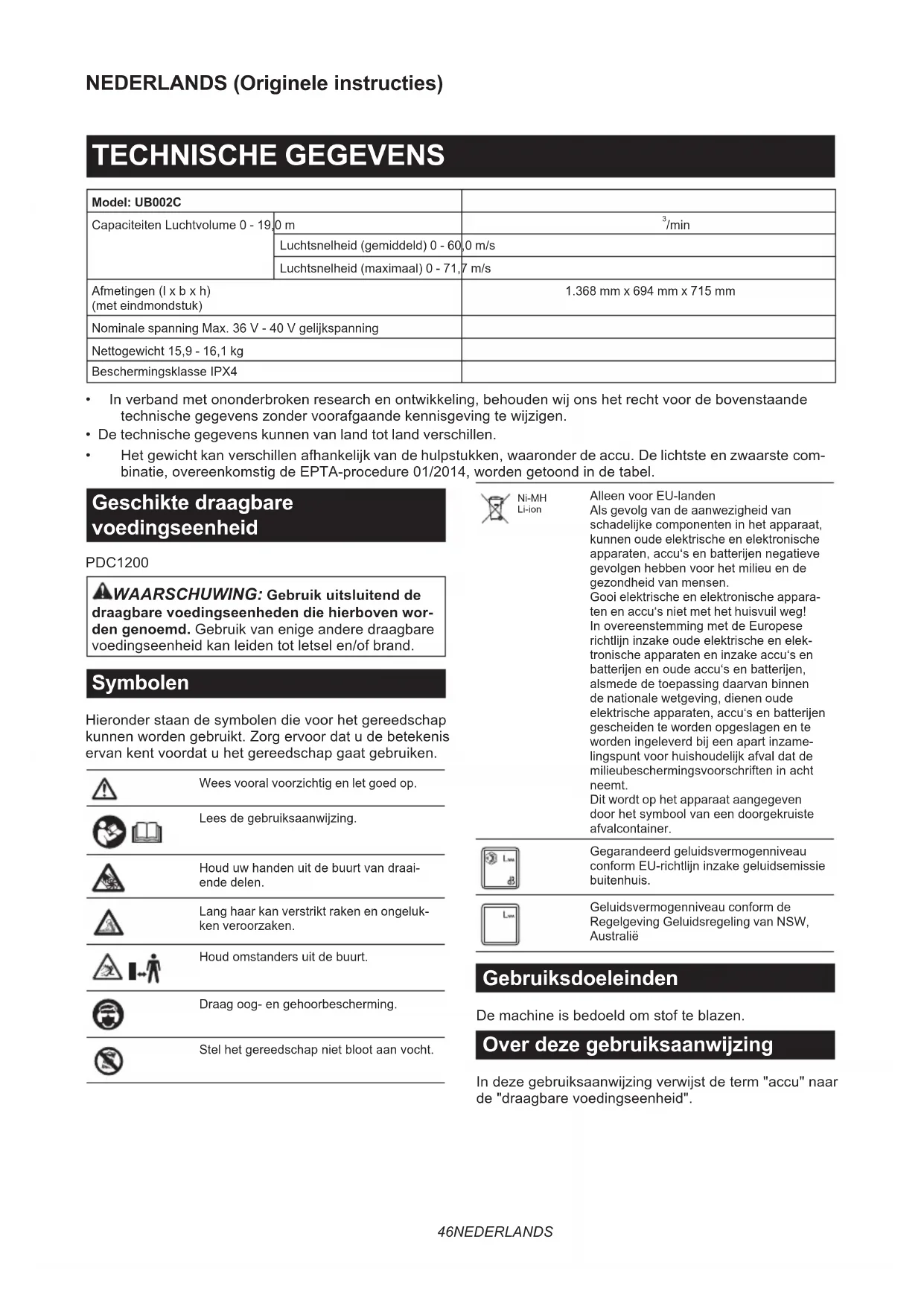

GEBRUIKSAANWIJZING UB002C MAKITA

Model: UB002C
Capaciteiten Luchtvolume 0 - 19	0 m	^3 /min
	Luchtsnelheid (gemiddeld) 0 - 60,0 m/s
	Luchtsnelheid (maximaal) 0 - 71,7 m/s
Afmetingen (I x b x h)(met eindmondstuk)		1.368 mm x 694 mm x 715 mm
Nominale spanning Max. 36 V - 40 V gelijkspanning
Nettogewicht 15,9 - 16,1 kg
Beschermingsklasse IPX4

- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.

- De technische gegevens kunnen van land tot land verschillen.

- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Geschikte draagbare voedingseenheid

PDC1200

⚠ WAARSCHUWING: Gebruik uitsluitend de draagbare voedingseenheden die hierboven worden genoemd. Gebruik van enige andere draagbare voedingseenheid kan leiden tot letsel en/of brand.

Symbolen

Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Wees vooral voorzichtig en let goed op.

Lees de gebruiksaanwijzing.

Houd uw handen uit de buurt van draai- ende delen.

Lang haar kan verstrikt raken en ongelukken veroorzaken.

Houd omstanders uit de buurt.

Draag oog- en gehoorbescherming.

Stel het gereedschap niet bloot aan vocht.

Ni-MH Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparaten en accu's niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australië

Gebruiksdoeleinden

De machine is bedoeld om stof te blazen.

Over deze gebruiksaanwijzing

In deze gebruiksaanwijzing verwijst de term "accu" naar de "draagbare voedingseenheid".

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN50636-2-100:

Geluidsdrukniveau ( L_pA ): 80,9 dB (A)

Onzekerheid (K): 2,0 dB (A)

Geluidsvermogenniveau ( L_WA ): 95,5 dB (A)

Onzekerheid (K): 1,7 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tij-ns het gebruik van het elektrisch gereedschap de praktijk kan verschillen van de opgegevenarde(n) afhankelijk van de manier waarop het reedschap wordt gebruikt, met name van het port werkstuk waarmee wordt gewerkt.

WAARSCHUWING:Zorg ervoor dat veiligdsmaatregelen worden getroffen ter beschering van de gebruiker die zijn gebaseerd op een hatting van de blootstelling onder praktijkom-ndigheden (rekening houdend met alle fasen in de bedrijfscyclus, zoals de tijdsduur gedu-de welke het gereedschap is uitgeschakeld en tionair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN50636-2-100:

Gebruikstoepassing: onbelaste werking

Trillingsemissie (a _h ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissie tij-ns het gebruik van het elektrisch gereedschap de praktijk kan verschillen van de opgegevenarde(n) afhankelijk van de manier waarop het reedschap wordt gebruikt, met name van het port werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligdsmaatregelen worden getroffen ter beschering van de gebruiker die zijn gebaseerd op en schatting van de blootstelling onder prakomstandigheden (rekening houdend met alle en van de bedrijfscyclus, zoals de tijdsduur durende welke het gereedschap is uitgeschaad en stationair draait, naast de ingeschakelde sduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING Lees alle veiligheidswaarhuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische hok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een ruggedragen accubladblazer

WAARSCHUWING: Lees alle veiligheids- arschuwingen en alle instructies. Het niet vol- n van de waarschuwingen en instructies kan leiden elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Instructie

1. Lees de gebruiksaanwijzingen aandachtig door. Zorg dat u vertrouwd bent met de bedieningsorganen en het juiste gebruik van de bladblazer.
2. Laat in geen geval kinderen, personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die deze gebruiksaanwijzing niet gelezen hebben, de bladblazer gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
3. Gebruik de bladblazer nooit in de buurt van andere personen, met name kinderen, of huisdieren.
4. Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen.

Voorbereidingen

1. Draag tijdens het gebruik van de bladblazer altijd stevige schoenen en een lange broek.
2. Draag geen losse kleding of sieraden die in de luchtinlaat gezogen kunnen worden. Houd lang haar uit de buurt van de luchtinlaten.
3. Draag tijdens het gebruik van elektrisch gereedschap altijd een veiligheidsbril om uw ogen te beschermen tegen letsel. De bril moet voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australië en Nieuw-Zeeland. In Australië en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatscherm te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddellijke omgeving van de werkplek.

1. Om irritatie door stof te voorkomen, adviseren wij u een gezichtsmasker te dragen.

2. Draag tijdens gebruik van het gereedschap altijd slipvast veiligheidsschoeisel. Slipvaste, dichte veiligheidsschoenen of -laarzen verlagen de kans op letsel.

Bediening

1. Schakel de bladblazer uit, verwijder de accu en verzeker u ervan dat alle bewegende delen volledig tot stilstand zijn gekomen:

2. iedere keer als u de bladblazer onbeheerd achterlaat;
   • voordat u een verstopping opheft;

3. voordat u de bladblazer controleert, reinigt of er werkzaamheden aan gaat verrichten;

4. als de bladblazer abnormaal begint te trillen.

5. Gebruik de bladblazer alleen bij daglicht of helder kunstlicht.

6. Reik niet te ver en zorg altijd voor een stevige stand en goede lichaamsbalans.
7. Zorg altijd dat u stevig staat op hellingen.
8. Loop gewoon en ren niet.
9. Zorg ervoor dat alle koelluchtinlaten vrij zijn van vuil.
10. Blaas nooit afval in de richting van omstanders.

11. Gebruik de bladblazer in een aanbevolen stand en op een stevige ondergrond.

12. Gebruik de bladblazer niet op hoge plaatsen.

13. Richt het mondstuk nooit op iemand in de buurt tijdens het gebruik van de bladblazer.

14. Blokkeer nooit de aanzuigopening en/of uitblaasopening.

15. Wees voorzichtig dat de aanzuigopening of uitblaasopening niet verstopt raakt met stof of vuil tijdens gebruik op een stoffige plaats.

16. Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.
17. Gebruik de bladblazer niet om ballen, rubberbootjes en dergelijke mee op te blazen.
18. Gebruik de bladblazer niet vlakbij een openstaand raam, enz.
19. Wij adviseren u de bladblazer alleen op redelijke tijdstippen te gebruiken - niet vroeg in de ochtend of laat in de avond wanneer overlast voor anderen kan ontstaan.
20. Wij adviseren u vóór gebruik het afval los te maken met een hark of bezem.
21. Wij adviseren u het lange mondstuk te gebruiken zodat de luchtstraal vlakbij de grond vrijkomt.
22. Als de bladblazer tegen een vreemd voorwerp stoot of een vreemd geluid maakt of begint te trillen, schakelt u de bladblazer onmiddellijk uit. Verwijder de accu vanaf de bladblazer en inspecteer de bladblazer op beschadigingen voordat u de bladblazer weer start en gebruikt. Als de bladblazer beschadigd is, vraagt u een erkend Makita-servicecentrum hem te repareren.
23. Steek geen vingers of andere voorwerpen in de aanzuigopening of uitblaasopening.
24. Voorkom onbedoeld inschakelen. Verzeker u ervan dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen of de bladblazer op te pakken of te dragen. Door de bladblazer te dragen met uw vinger op de schakelaar, of door de bladblazer op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.
25. Blaas nooit gevaarlijke materialen weg, zoals spijkers, stukjes glas of mesjes.
26. Gebruik de bladblazer niet in de buurt van ontvlambare materialen.
27. Vermijd langdurig gebruik van de bladblazer in een zeer koude omgeving.
28. Gebruik het gereedschap niet wanneer de kans op bliksem bestaat.
29. Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats gebruikt, let u erop dat u stevig staat.
30. Gebruik het gereedschap niet bij slecht weer waarin het zicht beperkt is. Als u zich hier niet aan houdt, kan dat een val of verkeerde bediening veroorzaken als gevolg van het slechte zicht.
31. Dompel het gereedschap niet onder in een waterplas.
32. Laat het gereedschap niet onbeheerd buiten in de regen staan.

33. Gebruik het gereedschap niet in de sneeuw.

34. Houd tijdens gebruik de kabel uit de buurt van obstakels. Als de kabel vast blijft haken achter obstakels, kan ernstig letsel worden veroorzaakt.

Onderhoud en opslag

1. Zorg ervoor dat alle moeren, bouten en schroeven stevig vastgedraaid zijn om er zeker van te zijn dat de bladblazer altijd veilig kan worden gebruikt.
2. Als de onderdelen versleten of beschadigd zijn, vervangt u deze door onderdelen geleverd door Makita.
3. Berg de bladblazer op een droge plaats op buiten bereik van kinderen.
4. Wanneer u de bladblazer uitschakelt voor inspectie, onderhoud, opslag of het verwisselen van accessoires, schakelt u de bladblazer uit en verzekert u zich er eerst van dat alle bewegende delen volledig tot stilstand zijn gekomen, en verwijdert u daarna de accu. Laat de bladblazer afkoelen voordat u enige werkzaamheden aan de bladblazer uitvoert. Onderhoud de bladblazer zorgvuldig en houd hem schoon.
5. Laat de bladblazer altijd eerst afkoelen voordat u hem opbergt.
6. Stel de bladblazer niet bloot aan regen. Bewaar de bladblazer binnenshuis.
7. Wanneer u de bladblazer optilt, moet u uw knieën buigen en bent u voorzichtig uw rug niet te bezeren.
8. Wanneer u het gereedschap wast, zorgt u ervoor dat geen water kan binnendringen in de elektrische delen, zoals de accu, motor en aansluitingen.
9. Wanneer u het gereedschap opbergt, vermijdt u direct zonlicht en regen, en bergt u het op een plaats op die niet heet of vochtig wordt.
10. Wanneer u het gereedschap draagt, verzekert u zich ervan het gereedschap stevig vast te houden aan de handgreep van het gereedschap.
11. Wanneer u het gereedschap draagt, bent u voorzichtig dat de kabel niet blijft haken achter obstakels.

Gebruik en verzorging van gereedschap dat op een accu werkt

1. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
2. Gebruik elektrisch gereedschap uitsluitend met de daarvoor bestemde accu. Gebruik van andere accu's kan gevaar voor letsel of brandgevaar opleveren.

3. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.

4. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.

5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.
6. Stel een accu of gereedschap niet bloot aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten.

Elektrische veiligheid en accu

1. Werp de accu('s) niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.
2. Open of vervorm de accu('s) niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.
3. Laad de accu niet op in de regen of op een natte plaats.
4. Laad de accu niet buitenshuis op.
5. Raak de lader, inclusief de stekker en de contacten van de lader, niet met natte handen aan.
6. Vervang de accu niet met natte handen.
7. Vervang de accu niet in de regen.
8. Laat de aansluitpunten van de accu niet nat worden met een vloeistof, zoals water, en dompel de accu niet onder. Laat de accu niet in de regen liggen en laad of berg de accu niet op een vochtige of natte plaats op. Als de aansluitpunten nat worden of vloeistof binnendringt in de accu, kan kortsluiting ontstaan in de accu en bestaat de kans op oververhitting, brand of explosie.
9. Nadat de accu vanaf het gereedschap of de acculader is verwijderd, verzekert u zich ervan deze op een droge plaats op te bergen.
10. Als de accu nat wordt, laat u het water eruit lopen en veegt u hem af met een droge doek. Laat de accu volledig drogen op een droge plaats voordat u hem gebruikt.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke vervangingsonderde- len. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behouden blijft.
2. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

2. Werp de accu nooit in het vuur, ook niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke handelingen kunnen leiden tot brand, buitensporige hitte of een explosie.

4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
5. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel kunnen ontstaan.

7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.
4. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.

MONTAGE

⚠LET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u enige werkzaamheden aan het gereedschap uitvoert.

De blaaspijpen aanbrengen

1. Draai de klemschroef los.
   ▶ Fig.1: 1. Klemschroef

2. Breng de bedieningshandgreep aan op de zwenkpijp en draai de klemschroef vast.

▶ Fig.2: 1. Bedieningshandgreep 2. Zwenkpijp 3. Klemschroef

KENNISGEVING: Wees voorzichtig de kabel van de bedieningshandgreep niet te verdraaien wanneer u de bedieningshandgreep aanbrengt op de zwenkpijp.

1. Draai de schroef van de slangklem los en breng daarna de slangklem aan op de flexibele pijp. Bevestig de flexibele pijp aan de zwenkpijp en draai daarna de schroef van de slangklem vast.

▶ Fig.3: 1. Zwenkpijp 2. Slangklem 3. Flexibele pijp

1. Draai de schroef van de slangklem los en breng daarna de slangklem aan op de flexibele pijp. Bevestig de flexibele pijp aan de elleboogpijp en draai daarna de schroef van de slangklem vast.

▶ Fig.4: 1. Flexibele pijp 2. Slangklem 3. Elleboogpijp

KENNISGEVING: Verzeker u ervan dat de schroeven van de slangklemmen in de richting wijzen die wordt aangegeven in de afbeelding.

▶ Fig.5: 1. Schroef

1. Klem de bedieningskabel in de kabelklemmen.

▶ Fig.6: 1. Kabelklem 2. Bedieningskabel

KENNISGEVING: Verzeker u ervan dat de bedieningskabel stevig is vastgezet in de kabelklemmen.

Het eindmondstuk aanbrengen

Lijn de driehoekmarkering op het eindmondstuk uit met die op de zwenkpijp, steek daarna het eindmondstuk op de zwenkpijp en verdraai tenslotte het eindmondstuk om hem op zijn plaats te vergrendelen.

▶ Fig.7: 1. Driehoek-markering 2. Eindmondstuk 3. Zwenkpijp

Om het eindmondstuk te verwijderen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

OPMERKING: De lengte van het mondstuk kan worden veranderd door het mondstuk te verschuiven zoals aangegeven in de afbeelding.

▶ Fig.8: 1. Eindmondstuk 2. Zwenkpijp

Het platte mondstuk of de verlengpijp aanbrengen

Optioneel accessoire

OPMERKING: Als het eindmondstuk is aangebracht, verwijdert u deze voordat u de adapterpijp aanbrengt.

1. Lijn de driehoekmarkering op de adapterpijp uit met die op de zwenkpijp, steek daarna de adapterpijp op de zwenkpijp en verdraai tenslotte de adapterpijp om hem op zijn plaats te vergrendelen.

▶ Fig.9: 1. Driehoek-markering 2. Adapterpijp 3. Zwenkpijp

1. Lijn de driehoekmarkering op het platte mondstuk of de verlengpijp uit met die op de adapterpijp, steek daarna het platte mondstuk of de verlengpijp op de adapterpijp en verdraai deze tenslotte om hem op zijn plaats te vergrendelen.

▶ Fig.10: 1. Platte mondstuk 2. Verlengpijp 3. Adapterpijp 4. Driehoek-markering

Om de adapterpijp, het platte mondstuk of de verlengpijp te verwijderen, volgt u de procedure voor het aanbrengen in de omgekeerde volgorde.

De heupgordel en het schouderdraagstel afstellen

1. Plaats het gereedschap op uw rug, sluit de gesp van de heupgordel en stel daarna de lengte van de heupgordel af.

▶ Fig.11: 1. Gesp

1. Stel de lengte van het schouderdraagstel af.

▶ Fig.12: 1. Schouderdraagstel

De positie van de bedieningshendel afstellen

Draai de klemschroef los. Verplaats de bedieningshandgreep langs de zwenkpijp naar de meest comfortabele positie en draai daarna de klemschroef vast.

▶ Fig.13: 1. Bedieningshandgreep 2. Zwenkpijp 3. Klemschroef

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld en de accu is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De draagbare voedingseenheid aanbrengen en verwijderen

ALET OP: Schakel de machine altijd uit voordat u de draagbare voedingseenheid aanbrengt of verwijdert.
ALET OP: Houd de machine en de draagbare voedingseenheid stevig vast terwijl u de draagbare voedingseenheid aanbrengt of verwijdert. Als u ze niet stevig vasthoudt, kunnen deze uit uw handen glippen waardoor de machine of de draagbare voedingseenheid kan worden beschadigd en persoonlijk letsel kan worden veroorzaakt.
⚠LET OP: Verzeker u ervan dat de draagbare voedingseenheid stevig in de machine is aangebracht. Als u dit niet doet, kan de accu per ongeluk uit het apparaat vallen en letsel veroorzaken bij u of anderen in uw omgeving.
ALET OP: Verzeker u vóór gebruik ervan dat de kabel stevig in de kabelklemmen is bevestigd en dat de stekker helemaal in de aansluiting is gestoken.

1. Trek de kabel eruit in de richting aangegeven in de afbeelding. Nadat u de kabel eruit hebt getrokken, klemt u de kabel in de klemmen, zoals aangegeven in de afbeelding.
   ▶ Fig.14: 1. Kabel 2. Klem
2. Breng de draagbare voedingseenheid aan op het gereedschap, zoals aangegeven in de afbeelding.
   ▶ Fig.15: 1. Draagbare voedingseenheid

ALET OP: Wees bij het aanbrengen van de draagbare voedingseenheid voorzichtig dat uw vingers niet bekneld raken tussen de draagbare voedingseenheid en het gereedschap.

ALET OP: Verzeker u ervan dat de draagbare voedingseenheid stevig is bevestigd aan het gereedschap. Anders kan de draagbare voedingseenheid vallen wanneer u het gereedschap op uw rug plaatst of gebruikt, en letsel veroorzaken. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de draagbare voedingseenheid niet geheel vergrendeld.

▶ Fig.16: 1. Rood deel
⚠LET OP: Om de draagbare voedingseenheid te verwijderen, houdt u de handgreep stevig vast en drukt u op de vergrendelknop.
▶ Fig.17: 1. Handgreep 2. Vergrendelknop

1. Bevestig de kabel in de kabelklemmen, zoals aangegeven in de afbeelding.
   ▶ Fig.18: 1. Kabelklem 2. Kabel
2. Open de afdekking van de aansluiting, lijn vervolgens de pijlmarkering op de stekker uit met die op het gereedschap en steek tenslotte de stekker helemaal in de aansluiting.
   ▶ Fig.19: 1. Afdekking van de aansluiting 2. Stekker

KENNISGEVING: Steek de stekker er niet met grote kracht in. Als de stekker niet gemakkelijk in de aansluiting kan worden gestoken, wordt deze niet correct erin gestoken.

KENNISGEVING: Bij het loskoppelen van de stekker uit de aansluiting, pakt u niet de kabel vast maar houdt u de stekker vast. Anders kan de kabel worden beschadigd en een storing in de machine veroorzaken.

Om de draagbare voedingseenheid te verwijderen, volgt u de procedure voor het aanbrengen in omgekeerde volgorde.

De resterende acculading controleren

▶ Fig.20: 1. Accu-indicatorlampje 2. Testknop Druk op de testknop om de resterende acculading te zien.

Toestand van accu-indicator Resterende			acculading
Aan Uit		Knippert
			50% tot 100%
			20% tot 50%
			0% tot 20%

OPMERKING: De indicatorlampjes voor de resterende acculading dienen slechts ter referentie. De daadwerkelijke acculading kan verschillen afhankelijk van de gebruiksomstandigheden en omgevingstemperatuur.

OPMERKING: Tijdens het gebruik van het gereedschap branden de indicatorlampjes niet, ook niet als u op de testknop drukt.

OPMERKING: De indicatorlampjes gaan automatisch na enkele seconden uit.

Beveiligingssysteem voor gereedschap/accu

Het gereedschap is uitgerust met een beveiligingssysteem voor gereedschap/accu. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:

Overbelastingsbeveiliging

Als de accu wordt gebruikt op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch en knippert de aan-uitlamp groen. Wanneer dat gebeurt, schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten.

OPMERKING: De aan-uitlamp knippert ook groen en het gereedschap stopt automatisch wanneer het gereedschap gedurende een lange tijd continu wordt bediend. In dat geval laat u de trekkerschakelaar los en zet u de bedieningshendel helemaal terug, en knijpt u vervolgens de trekkerschakelaar in om het gereedschap weer te straten.

OPMERKING: Wanneer u het luchtvolume maximaliseert met behulp van de trekkerschakelaar of de bedieningshendel, kan het luchtvolume lager zijn dan vóór het hervatten van het werk afhankelijk van de gebruiksomstandigheden, omgeving en resterende acculading. Door de draagbare voedingseenheid op te laden kan het gereedschap werken met het maximale luchtvolume dat werd verkregen vóór het hervatten van het werk.

Oververhittingsbeveiliging

Wanneer het gereedschap of de accu oververhit is, stopt het gereedschap automatisch en brandt de aan-uitlamp rood. In dat geval laat u het gereedschap en de accu afkoelen, voordat u het gereedschap opnieuw inschakelt.

OPMERKING: Wanneer de accu oververhit is, knippert de aan-uitlamp rood.

Beveiliging tegen te ver ontladen

Als de acculading onvoldoende is, stopt het gereedschap automatisch en knippert de aan-uitlamp rood. Verwijder in dat geval de accu vanaf het gereedschap en laad de accu op of vervang de accu door een volledig opgeladen accu.

Beveiliging tegen andere oorzaken

Het beveiligingssysteem is ook ontworpen voor andere oorzaken die de machine kunnen beschadigen, en zorgt ervoor dat de machine automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te heffen, wanneer de machine tijdelijk is onderbroken of tijdens het gebruik is gestopt.

1. Schakel de machine uit en schakel hem daarna weer in om hem opnieuw te starten.
2. Laad de accu('s) op of vervang hem/ze door (een) opgeladen accu('s).
3. Laat de machine en accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum.

KENNISGEVING: Als het gereedschap stopt als gevolg van een oorzaak die niet hierboven wordt beschreven, raadpleegt u het hoofdstuk Problemen oplossen.

Hoofdschakelaar

⚠ WAARSCHUWING: Zet altijd de hoofdschakelaar uit indien niet in gebruik.

Om het gereedschap in te schakelen, drukt u op de hoofdschakelaar. Om uit te schakelen, drukt u nogmaals op de hoofdschakelaar.

▶ Fig.21: 1. Aan-uitlamp 2. Hoofdschakelaar

OPMERKING: Het gereedschap maakt gebruik van de automatische uitschakelfunctie. Om onbedoeld starten te voorkomen wordt de hoofdschakelaar automatisch uitgeschakeld wanneer het gereedschap niet wordt bediend binnen een bepaalde tijdsduur nadat de hoofdschakelaar is ingeschakeld.

OPMERKING: Als de aan-uitlamp rood brandt, of rood of groen knippert, raadpleegt u de instructies voor het beveiligingssysteem voor gereedschap/accu.

De trekkerschakelaar gebruiken

⚠ WAARSCHUWING: Voordat u de draagbare voedingseenheid aanbrengt op het gereedschap, controleert u altijd of de trekkerschakelaar correct werkt en na loslaten terugkeert naar de uit-stand.

Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. De snelheid neemt toe naarmate u meer druk uitoefent op de trekkerschakelaar. Laat de trekkerschakelaar los om te stoppen.

▶ Fig.22: 1. Trekkerschakelaar

Cruise-controlfunctie

De cruise-controlfunctie stelt de gebruiker in staat om een constante snelheid aan te houden zonder de trekker in te knijpen. Om de snelheid te verhogen, draait u de bedieningshendel naar voren. Om de snelheid te verlagen, draait u de bedieningshendel naar achteren.

▶ Fig.23: 1. Bedieningshendel

Elektronische functies

Het gereedschap is uitgerust met elektronische aansturing voor een gemakkelijke bediening.

- Constant-toerentalregeling De toerentalregelfunctie zorgt voor een constant toerental ongeacht de belastingsomstandigheden.

Beveiliging tegen onopzettelijk herstarten

Wanneer u het gereedschap inschakelt terwijl de trekkerschakelaar ingeknepen wordt gehouden, start het gereedschap niet en knippert de aan-uitlamp groen. Om het gereedschap te kunnen starten, laat u eerst de trekkerschakelaar los en zet u de bedieningshendel helemaal terug, en schakelt u vervolgens het gereedschap in.

BEDIENING

ALET OP: Wanneer u het gereedschap op uw rug plaatst, verzekert u zich ervan dat u het schouderdraagstel om uw beide schouders ligt. Anders kan het gereedschap vallen wanneer u het gereedschap op uw rug plaatst of gebruikt, en letsel veroorzaken.
⚠LET OP: Wanneer u het gereedschap draagt, verzekert u zich ervan dat u het gereedschap op uw rug plaatst. Anders kan het gereedschap tijdens gebruik vallen en letsel veroorzaken.
ALET OP: Plaats het gereedschap niet op de grond terwijl het in werking is. Zand of stof kan in de aanzuigopening binnendringen en een storing of persoonlijk letsel veroorzaken.

1. Druk op de aan-uitknop van de draagbare voedingseenheid. De aan-uitlamp brandt.

▶ Fig.24: 1. Aan-uitknop 2. Aan-uitlamp
2. Plaats het schouderdraagstel van het gereedschap op uw rug en sluit de gesp van de heupgordel.
3. Druk op de hoofdschakelaar om het gereedschap in te schakelen.

Het gereedschap is gebruiksklaar. Het gereedschap zal starten zodra u de trekkerschakelaar inknijpt.

▶ Fig.25: 1. Hoofdschakelaar

Houd de bedieningshandgreep stevig vast met één hand en blaas de bladeren weg door het langzaam heen en weer te bewegen. Wanneer u in de buurt van een gebouw, grote steen of voertuig blaast, richt u het mondstuk de andere kant op. Wanneer u een hoek wilt schoon blazen, begint u binnenin de hoek en blaast u naar buiten toe.

▶ Fig.26

Wanneer u het gereedschap wilt neerzetten, maakt u eerst de gesp van de heupgordel los en zet u vervolgens het gereedschap voorzichtig neer.

▶ Fig.27: 1. Gesp

ONDERHOUD

A LET OP: Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u een inspectie of onderhoud uitvoert.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

Het gereedschap reinigen

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen.

Verwijder stof en vuil vanaf de aanzuigopening.

KENNISGEVING: Verzeker u ervan dat de afdekking van de aansluiting dicht zit voordat u het gereedschap opbergt. Als de afdekking van de aansluiting open staat of niet helemaal dicht zit, kan stof in het gereedschap binnendringen en een storing in het gereedschap veroorzaken.

Voordat u het gereedschap opbergt, trekt u de stekker uit de aansluiting en voert u alle onderhoudswerkzaamheden uit. Berg het gereedschap op een plaats op die buiten het bereik van kinderen ligt en die niet is blootgesteld aan vocht, regen of direct zonlicht.

U kunt de riem van de pijp vastmaken aan het gereedschap, zoals aangegeven in de afbeelding, om de pijp rechtop te zetten.

▶ Fig.29: 1. Stekker 2. Afdekking van de aansluiting 3. Riem

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zelf een inspectie uit. Als u een probleem ondervindt dat niet in deze gebruiksaanwijzing wordt beschreven, mag u niet proberen het gereedschap uit elkaar te halen. Laat reparaties over aan een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
Motor loopt niet.	De accu is niet aangebracht.	Breng de accu's aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stopt na kort te hebben gedraaid.	De accu is bijna leeg.	Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	Oververhitting. Stop het gebruik van het gereedschap en laat het afkoelen.
Het gereedschap bereikt niet de maximumsnelheid.	De accu is niet goed aangebracht. Breng de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af. Laad de accu op. Als het opladen niet helpt, vervangt u de accu.
	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen:⇒ stop het gereedschap onmiddellijk!	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor kan niet stoppen:⇒ verwijder de accu onmiddellijk!	Elektrische of elektronische storing. Verwijder de accu en vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

⚠LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-product dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Verlengpijp
• Platte mondstuk
• Adapterpijp
• Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES
