Produkttyp	Rücken-Akku-Laubbläser
Marke	Makita
Modell	UB002C
Nennspannung	36 V - 40 V Gleichstrom max
Batterietyp	Lithium-Ionen (tragbare Stromversorgung PDC1200)
Max. Luftvolumen	19,0 m³/min
Mittlere Luftgeschwindigkeit	60,0 m/s
Max. Luftgeschwindigkeit	71,7 m/s
Abmessungen (L x B x H)	1368 x 694 x 715 mm
Nettogewicht	15,9 - 16,1 kg (je nach Zubehör)
Schalldruckpegel	80,9 dB(A)
Schallleistungspegel	95,5 dB(A)
Vibrationen	≤ 2,5 m/s²
Schutzart	IPX4
Verwendungszweck	Staub blasen
Elektronische Funktionen	Konstante Geschwindigkeitsregelung, Verhinderung von versehentlichem Neustart
Batterieschutz	Gegen Überlastung, Überhitzung, Tiefentladung
Abzugstyp	Proportional mit automatischer Geschwindigkeitsregelung
Enthaltenes Zubehör	Enddüse, Riemen, Hüftgurt, Steuerhebel
Wartung	Mit einem trockenen Tuch oder Seifenwasser reinigen; keine chemischen Produkte verwenden.
Sicherheit	Tragen Sie PSA (Schutzbrille, Gehörschutz, Sicherheitsschuhe)
Garantie	Reparatur nur durch autorisierte Makita-Kundendienstzentren

Häufig gestellte Fragen - UB002C MAKITA

Wie montiere ich die Rohre des Laubbläsers?

Um die Rohre zu montieren, lösen Sie zunächst die Klemmschraube, installieren Sie dann den Steuerhebel auf dem Gelenkrohr und ziehen Sie die Schraube fest. Befestigen Sie anschließend die Schelle am flexiblen Schlauch, verbinden Sie dann das Gelenkrohr mit dem flexiblen Schlauch und ziehen Sie es fest. Abschließend befestigen Sie den flexiblen Schlauch mit der Schelle am Winkelstück. Stellen Sie sicher, dass die Schrauben wie im Handbuch angegeben ausgerichtet sind.

Wie installiere ich den Akku (tragbare Stromversorgung)?

Ziehen Sie das Kabel in die angegebene Richtung und legen Sie es in die Halterungen. Installieren Sie die tragbare Stromversorgung (PDC1200) an der Maschine, achten Sie darauf, sich nicht die Finger zu quetschen. Stellen Sie sicher, dass sie fest sitzt (die rote Anzeige darf nicht sichtbar sein). Stecken Sie den Stecker nach dem Öffnen der Steckdosenabdeckung in die Steckdose. Zum Entfernen drücken Sie die Verriegelungstaste, während Sie den Griff halten.

Wie stelle ich die Geschwindigkeit des Laubbläsers ein?

Die Geschwindigkeit kann auf zwei Arten eingestellt werden: durch Drücken des Abzugs (je mehr Sie drücken, desto höher die Geschwindigkeit) oder durch Drehen des Steuerhebels nach vorne, um die Geschwindigkeit zu erhöhen, und nach hinten, um sie zu verringern. Die automatische Geschwindigkeitsregelung hält eine konstante Geschwindigkeit, ohne dass der Abzug betätigt werden muss.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie Ihre Hände von rotierenden Teilen fern. Tragen Sie keine weite Kleidung und binden Sie lange Haare zusammen. Verwenden Sie den Laubbläser nicht bei Regen oder auf nassen Oberflächen. Halten Sie Personen und Tiere fern. Lesen Sie vor der Verwendung sorgfältig das Handbuch.

Wie reinige ich den Laubbläser?

Stellen Sie vor der Reinigung sicher, dass die Maschine ausgeschaltet und der Akku entfernt ist. Reinigen Sie die Maschine mit einem trockenen Tuch oder einem gut ausgewrungenen, mit Seifenwasser getränkten Tuch. Verwenden Sie niemals Benzin, Verdünner oder Alkohol. Entfernen Sie Staub und Schmutz vom Lufteinlass, um Fehlfunktionen zu vermeiden.

Welchen Akkutyp soll ich verwenden?

Verwenden Sie ausschließlich die tragbare Stromversorgung Makita PDC1200. Die Verwendung anderer Akkus kann zu Verletzungen oder Bränden führen. Lithium-Ionen-Akkus müssen mit dem von Makita angegebenen Ladegerät geladen werden. Setzen Sie sie keinem Feuer oder Temperaturen über 130 °C aus.

Was tun, wenn der Motor plötzlich stoppt?

Wenn der Motor stoppt, überprüfen Sie zunächst, ob der Akku korrekt installiert und geladen ist. Wenn der Akku schwach ist, laden Sie ihn auf. Bei Überhitzung schalten Sie die Maschine aus und lassen Sie sie abkühlen. Wenn das Problem weiterhin besteht, schlagen Sie im Fehlerbehebungsleitfaden des Handbuchs nach oder wenden Sie sich an ein autorisiertes Makita-Kundendienstzentrum.

Wie lagere ich den Laubbläser?

Schließen Sie vor der Lagerung die Steckdosenabdeckung, um das Eindringen von Staub zu verhindern. Entfernen Sie den Akku und reinigen Sie die Maschine. Lagern Sie sie an einem trockenen Ort, geschützt vor Regen und direkter Sonneneinstrahlung, außerhalb der Reichweite von Kindern. Verwenden Sie den Schlauchriemen, um den Schlauch bei Bedarf zu begradigen.

Welches Zubehör ist optional erhältlich?

Das optionale Zubehör umfasst eine Flachdüse, eine Düsenverlängerung und einen Adapter-Schlauch. Verwenden Sie nur von Makita empfohlenes Zubehör. Original Makita Akkus und Ladegeräte sind ebenfalls erhältlich. Wenden Sie sich für weitere Details an Ihr örtliches Servicecenter.

Wie stelle ich den Riemen und den Schultergurt ein?

Ziehen Sie die Maschine an und schließen Sie die Schnalle des Hüftgurts. Passen Sie die Länge des Hüftgurts für einen guten Halt an. Stellen Sie den Schultergurt so ein, dass er bequem auf Ihren Schultern aufliegt. Stellen Sie sicher, dass die Maschine gut auf Ihrem Rücken positioniert ist, um ein Herunterfallen während des Gebrauchs zu vermeiden.

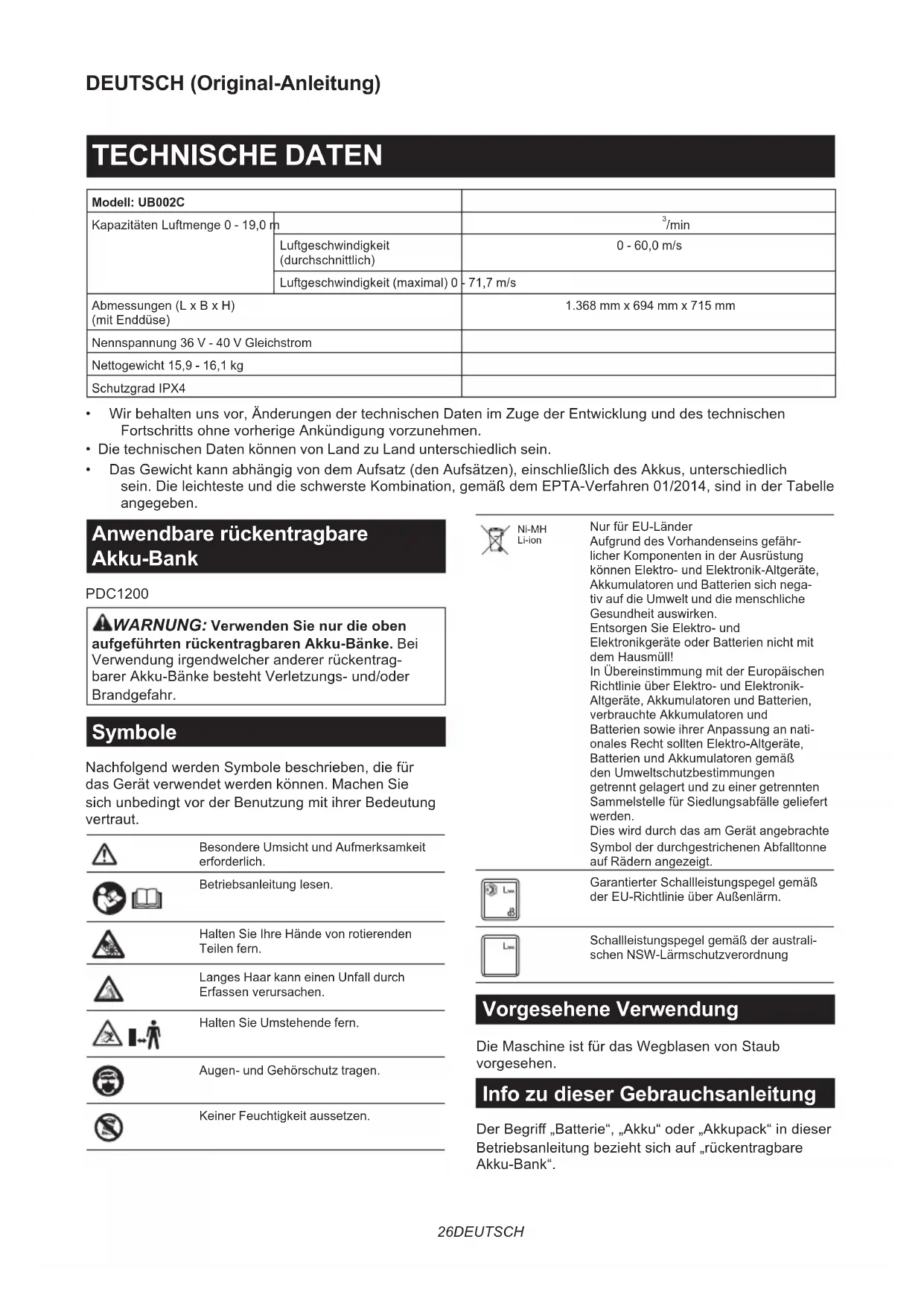

BEDIENUNGSANLEITUNG UB002C MAKITA

Modell: UB002C
Kapazitäten Luftmenge 0 - 19,0 m		^3 /min
		Luftgeschwindigkeit(durchschnittlich)0 - 60,0 m/s
		Luftgeschwindigkeit (maximal) 0 - 71,7 m/s
Abmessungen (L x B x H)(mit Enddüse)		1.368 mm x 694 mm x 715 mm
Nennspannung 36 V - 40 V Gleichstrom
Nettogewicht 15,9 - 16,1 kg
Schutzgrad IPX4

- Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

- Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Anwendbare rückentragbare Akku-Bank

PDC1200

⚠️WARNUNG: Verwenden Sie nur die oben aufgeführten rückentragbaren Akku-Bänke. Bei Verwendung irgendwelcher anderer rückentragbarer Akku-Bänke besteht Verletzungs- und/oder Brandgefahr.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Besondere Umsicht und Aufmerksamkeit erforderlich.

Betriebsanleitung lesen.

Halten Sie Ihre Hände von rotierenden Teilen fern.

Langes Haar kann einen Unfall durch Erfassen verursachen.

Halten Sie Umstehende fern.

Augen- und Gehörschutz tragen.

Keiner Feuchtigkeit aussetzen.

Ni-MH Li-ion

Nur für EU-Länder

Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken.

Entsorgen Sie Elektro- und

Elektronikgeräte oder Batterien nicht mit dem Hausmüll!

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden.

Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt.

Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm.

Schallleistungspegel gemäß der australischen NSW-Lärmschutzverordnung

Vorgesehene Verwendung

Die Maschine ist für das Wegblasen von Staub vorgesehen.

Info zu dieser Gebrauchsanleitung

Der Begriff „Batterie“, „Akku“ oder „Akkupack“ in dieser Betriebsanleitung bezieht sich auf „rückentragbare Akku-Bank“.

Geräusch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN50636-2-100:

Schalldruckpegel (L _pA ): 80,9 dB (A)

Messunsicherheit (K): 2,0 dB (A)

Schallleistungspegel (LWA): 95,5 dB (A)

Messunsicherheit (K): 1,7 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Einen Gehörschutz tragen.

⚠️WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

WARNUNG: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN50636-2-100:

Arbeitsmodus: Leerlaufbetrieb

Schwingungsemission ( a_h ): 2,5 m/s ^2 oder weniger

Messunsicherheit (K): 1,5 m/s²

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.

WARNUNG: Die Vibrationsemission während der sächlichen Benutzung des Elektrowerkzeugs kann je sich der Benutzungsweise des Werkzeugs, und speil je nach der Art des bearbeiteten Werkstücks, von den (den) angegebenen Emissionswert(en) abweichen.

WARNUNG: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Konformitätserklärungen

Nur für europäische Länder

Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.

SICHERHEITSWAR- NUNGEN

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die diesem Elektrowerkzeug beiliegen. Eine

Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitsanweisungen für Akku-Gebläse

WARNUNG: Lesen Sie alle

Sicherheitswarnungen und Anweisungen durch.

Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Einarbeitung

1. Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem korrekten Gebrauch des Blasgerätes vertraut.

2. Lassen Sie niemals zu, dass Kinder, Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen, oder Personen, die nicht mit diesen Anweisungen vertraut sind, das Blasgerät benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.

3. Betreiben Sie das Blasgerät keinesfalls, während sich Personen, besonders Kinder, oder Haustiere in der Nähe aufhalten.

4. Beachten Sie, dass der Bediener oder Benutzer für Unfälle oder Gefahren verantwortlich ist, die an anderen Personen oder deren Eigentum auftreten.

Vorbereitung

1. Tragen Sie immer kräftiges Schuhwerk und lange Hosen während der Benutzung des Blasgerätes.
2. Tragen Sie keine losen Kleidungsstücke oder Schmucksachen, die in den Lufteinlass eingesaugt werden könnten. Halten Sie langes Haar von den Lufteinlässen fern.
3. Tragen Sie stets eine Schutzbrille, um Ihre Augen bei Verwendung von Elektrowerkzeugen vor Verletzung zu schützen. Die Brille muss der Vorschrift ANSI Z87.1 in den USA, EN 166 in Europa oder AS/NZS 1336 in Australien/Neuseeland entsprechen. In Australien/Neuseeland ist das Tragen eines Gesichtsschutzes gesetzlich vorgeschrieben, um auch Ihr Gesicht zu schützen.

Der Arbeitgeber ist dafür verantwortlich, den Gebrauch von angemessener Schutzausrüstung für die Werkzeugbenutzer und andere Personen im unmittelbaren Arbeitsbereich durchzusetzen.

1. Um eine Reizung der Atemwege durch Staub zu verhindern, wird das Anlegen einer Atemmaske empfohlen.

2. Tragen Sie während des Betriebs der Maschine immer rutschfestes und schützendes Schuhwerk. Rutschfeste Sicherheitsstiefel und -schuhe mit geschlossenen Kappen verringern die Verletzungsgefahr.

Betrieb

1. Schalten Sie das Blasgerät aus, nehmen Sie den Akku ab, und vergewissern Sie sich, dass alle beweglichen Teile zu einem vollständigen Stillstand gekommen sind,
2. wann immer Sie das Blasgerät verlassen.
3. bevor Sie Blockierungen beseitigen.
4. bevor Sie das Blasgerät überprüfen, reinigen oder daran arbeiten.

5. falls das Blasgerät ungewöhnlich zu vibrieren beginnt.

6. Betreiben Sie das Blasgerät nur bei Tageslicht oder hellem Kunstlicht.

7. Übernehmen Sie sich nicht, und behalten Sie stets Ihr Gleichgewicht und Ihren Stand bei.

8. Achten Sie beim Arbeiten auf Hängen stets auf sicheren Stand.

9. Stets gehen, niemals laufen.

10. Halten Sie alle Kühllufteinlässe frei von Unrat.

11. Blasen Sie Unrat niemals in die Richtung von Umstehenden.

12. Betreiben Sie das Blasgerät in einer empfohlenen Position und auf einer festen Oberfläche.
13. Betreiben Sie das Blasgerät nicht an hohen Orten.
14. Richten Sie die Düse während der Benutzung des Blasgerätes niemals auf Personen in der Nähe.
15. Blockieren Sie niemals den Saugeinlass und/oder den Blasgeräteauslass.
16. Achten Sie beim Betrieb in staubiger Umgebung darauf, dass der Saugeinlass oder der Blasgeräteauslass nicht mit Staub oder Schmutz blockiert werden.
17. Verwenden Sie keine anderen Düsen außer den von Makita bereitgestellten Düsen.

18. Benutzen Sie das Blasgerät nicht, um Bälle, Gummiboote oder dergleichen aufzublasen.

19. Betreiben Sie das Blasgerät nicht in der Nähe eines offenen Fensters usw.

20. Es wird empfohlen, das Blasgerät nur zu normalen Zeiten zu betreiben - nicht früh morgens oder spät abends, wenn Leute gestört werden könnten.

21. Es wird empfohlen, Rechen und Besen zu benutzen, um Unrat vor dem Blasen aufzulockern.

22. Es wird empfohlen, die Langdüse zu benutzen, damit der Luftstrom in Bodennähe wirken kann.

23. Falls das Blasgerät gegen irgendwelche Fremdkörper stößt oder beginnt, ungewöhnliche Geräusche oder Vibrationen abzugeben, schalten Sie das Blasgerät unverzüglich aus, um es anzuhalten. Nehmen Sie den Akku vom Blasgerät ab, und überprüfen Sie das Blasgerät auf Beschädigung, bevor Sie das Blasgerät wieder starten und in Betrieb nehmen. Falls das Blasgerät beschädigt ist, wenden Sie sich bezüglich einer Reparatur an ein autorisiertes Makita-Servicecenter.

24. Stecken Sie keine Finger oder andere Gegenstände in den Saugeinlass oder Blasgeräteauslass.

25. Verhüten Sie unbeabsichtigtes Einschalten. Vergewissern Sie sich, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie den Akku einsetzen bzw. das Blasgerät aufheben oder tragen. Das Tragen des Blasgerätes mit dem Finger am Schalter oder das Aktivieren des Blasgerätes bei eingeschaltetem Schalter führt zu Unfällen.

26. Blasen Sie niemals gefährliche Materialien, wie z. B. Nägel, Glasbruchstücke oder Messer weg.

27. Betreiben Sie das Blasgerät nicht in der Nähe von brennbaren Materialien.

28. Vermeiden Sie längeren Betrieb des Blasgerätes in kalten Umgebungen.

29. Benutzen Sie die Maschine nicht, wenn Blitzgefahr besteht.

30. Wenn Sie die Maschine auf schlammigem Boden, auf einem nassen Hang oder an einem schlüpfrigen Ort benutzen, achten Sie auf Ihren Stand.

31. Benutzen Sie die Maschine nicht bei schlechtem Wetter, wo die Sichtverhältnisse eingeschränkt sind. Anderenfalls kann es zu einem Sturz oder falschem Betrieb wegen schlechter Sichtverhältnisse kommen.

32. Tauchen Sie die Maschine nicht in einen Tümpel ein.
33. Lassen Sie die Maschine nicht unbeaufsichtigt im Freien bei Regen stehen.
34. Benutzen Sie die Maschine nicht im Schnee.
35. Halten Sie das Kabel während der Arbeit von Hindernissen fern. Falls das Kabel an Hindernissen hängen bleibt, kann es zu ernsthaften Verletzungen kommen.

Wartung und Lagerung

1. Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, um sicherzugehen, dass sich das Blasgerät in gutem Betriebszustand befindet.
2. Falls die Teile verschlissen oder beschädigt sind, ersetzen Sie sie durch von Makita bereitgestellte Teile.
3. Bewahren Sie das Blasgerät an einem trockenen Ort außer Reichweite von Kindern auf.

4. Wenn Sie das Blasgerät für Inspektion, Wartung, Lagerung oder Zubehörwechsel anhalten, schalten Sie das Blasgerät aus, und vergewissern Sie sich, dass alle beweglichen Teile zu einem vollständigen Stillstand gekommen sind, bevor Sie den Akku abnehmen. Lassen Sie das Blasgerät abkühlen, bevor Sie irgendwelche Arbeiten an dem Blasgerät durchführen. Warten Sie das Blasgerät mit Sorgfalt, und halten Sie es sauber.

5. Lassen Sie das Blasgerät immer abkühlen, bevor Sie es lagern.

6. Setzen Sie das Blasgerät keinem Regen aus. Lagern Sie das Blasgerät in einem Innenraum.

7. Wenn Sie das Blasgerät hochheben, beugen Sie unbedingt Ihre Knie, und achten Sie darauf, dass Sie Ihren Rücken nicht verletzen.

8. Achten Sie beim Waschen der Maschine darauf, dass kein Wasser in den elektrischen Mechanismus, wie z. B. Akku, Motor und Anschlüsse, eindringt.

9. Lagern Sie die Maschine nicht an einem Ort, der direktem Sonnenlicht und Regen ausgesetzt ist, sondern an einem Ort, an dem es nicht heiß oder feucht wird.

10. Halten Sie die Maschine beim Tragen am Handgriff der Maschine fest.

11. Achten Sie beim Tragen der Maschine darauf, dass das Kabel nicht an Hindernissen hängen bleibt.

Gebrauch und Pflege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.

2. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr.

3. Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen.

4. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen.

5. Verwenden Sie keinen Akku und auch kein Werkzeug, der (das) beschädigt oder modifiziert ist. Beschädigte oder modifizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.

6. Setzen Sie einen Akku oder ein Werkzeug nicht Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.

7. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.

Sicherheit der Elektrik und des Akkus

1. Werfen Sie den (die) Akku(s) nicht ins Feuer. Die Zelle könnte explodieren. Prüfen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.

2. Versuchen Sie nicht, den (die) Akku(s) zu öffnen oder zu verstümmeln. Freigesetzter Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er verschluckt wird, kann er giftig sein.

3. Laden Sie den Akku nicht im Regen oder an nassen Orten.

4. Laden Sie den Akku nicht im Freien.

5. Fassen Sie das Ladegerät, einschließlich des Ladegerätesteckers und der Ladegeräteanschlüsse, nicht mit nassen Händen an.

6. Tauschen Sie den Akku nicht mit nassen Händen aus.

7. Tauschen Sie den Akku nicht im Regen aus.

8. Vermeiden Sie Benetzen der Akkukontakte mit einer Flüssigkeit, wie z. B. Wasser, oder Untertauchen des Akkus. Lassen Sie den Akku nicht im Regen stehen, und unterlassen Sie Laden, Benutzen oder Lagern des Akkus an einem feuchten oder nassen Ort. Falls die Kontakte nass werden, oder eine Flüssigkeit in den Akku eindringt, kann der Akku kurzgeschlossen werden, und es besteht Überhitzungs-, Brand- oder Explosionsgefahr.

9. Nachdem Sie den Akku aus der Maschine oder dem Ladegerät genommen haben, sollten Sie ihn an einem trockenen Ort aufbewahren.

10. Falls der Akku nass wird, lassen Sie das eingedrungene Wasser ab, und wischen Sie ihn dann mit einem trockenen Tuch ab. Lassen Sie den Akku an einem trockenen Ort vollkommen trocknen, bevor Sie ihn benutzen.

Wartung

1. Lassen Sie Ihr Elektrowerkzeug nur unter Verwendung identischer Ersatzteile von einem qualifizierten Wartungstechniker warten. Dadurch wird die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs gewährleistet.
2. Beschädigte Akkus dürfen auf keinen Fall gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von einer Vertragswerkstatt durchgeführt werden.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßigen Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.

4. Benutzen Sie keine beschädigten Akkus.

5. Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung.

Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden.

Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie möglicherweise ausführlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

1. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

2. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

3. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.

4. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von heißen Akkus.

5. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

6. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann.

7. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

8. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠ VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen. Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

MONTAGE

⚠ VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Zusammenbauen der Blasrohre

1. Lösen Sie die Klemmschraube.
   ▶ Abb.1: 1. Klemmschraube
2. Installieren Sie den Steuergriff am Schwenkrohr, und ziehen Sie die Klemmschraube an.
   ▶ Abb.2: 1. Steuergriff 2. Schwenkrohr 3. Klemmschraube

ANMERKUNG: Achten Sie darauf, das Kabel des Steuergriffs nicht zu verdrehen, wenn Sie den Steuergriff am Schwenkrohr befestigen.

1. Lösen Sie die Schraube an der Schlauchklemme, und befestigen Sie die Schlauchklemme an dem flexiblen Rohr. Befestigen Sie das Schwenkrohr am flexiblen Rohr, und ziehen Sie dann die Schraube an der Schlauchklemme an.

▶ Abb.3: 1. Schwenkrohr 2. Schlauchklemme 3. Flexibles Rohr

1. Lösen Sie die Schraube an der Schlauchklemme, und befestigen Sie die Schlauchklemme an dem flexiblen Rohr. Befestigen Sie das flexible Rohr am Kniestück, und ziehen Sie dann die Schraube an der Schlauchklemme an.

▶ Abb.4: 1. Flexibles Rohr 2. Schlauchklemme 3. Kniestück

ANMERKUNG: Achten Sie darauf, dass die Schrauben an den Schlauchklemmen in die in der Abbildung gezeigte Richtung zeigen.

▶ Abb.5: 1. Schraube

1. Sichern Sie den Steuerseilzug an den Seilzughaltern.

▶ Abb.6: 1. Seilzughalter 2. Steuerseilzug

ANMERKUNG: Vergewissern Sie sich, dass der Steuerseilzug sicher an den Seilzughaltern befestigt ist.

Montieren der Enddüse

Richten Sie das Dreieckszeichen an der Enddüse auf das Dreieckszeichen am Schwenkrohr aus, befestigen Sie dann die Enddüse am Schwenkrohr, und drehen Sie dann die Enddüse, um sie einzurasten.

▶ Abb.7: 1. Dreieckszeichen 2. Enddüse
3. Schwenkrohr

Zum Abnehmen der Enddüse wenden Sie das Montageverfahren umgekehrt an.

HINWEIS: Die Länge der Düse kann durch Verschieben der Düse geändert werden, wie in der Abbildung gezeigt.

▶ Abb.8: 1. Enddüse 2. Schwenkrohr

Montieren der Flachdüse oder Verlängerungsdüse

Sonderzubehör

HINWEIS: Falls die Enddüse installiert ist, entfernen Sie sie, bevor Sie das Adapterrohr installieren.

1. Richten Sie das Dreieckszeichen am Adapterrohr auf das Dreieckszeichen am Schwenkrohr aus, befestigen Sie dann das Adapterrohr am Schwenkrohr, und drehen Sie es dann, um es einzurasten.

▶ Abb.9: 1. Dreieckszeichen 2. Adapterrohr
3. Schwenkrohr

1. Richten Sie das Dreieckszeichen an der Flachdüse oder der Verlängerungsdüse auf das Dreieckszeichen am Adapterrohr aus, befestigen Sie dann die Flachdüse oder Verlängerungsdüse am Adapterrohr, und drehen Sie sie dann, um sie einzurasten.

▶ Abb.10: 1. Flachdüse 2. Verlängerungsdüse
3. Adapterrohr 4. Dreieckszeichen

Zum Entfernen von Adapterrohr, Flachdüse oder Verlängerungsdüse führen Sie das Montageverfahren umgekehrt durch.

Einstellen des Gürtels und des Schultergurts

1. Legen Sie die Maschine an, verriegeln Sie dann die Schnalle des Hüftgurts, und stellen Sie dann die Länge des Hüftgurts ein.

▶ Abb.11: 1. Schnalle
2. Stellen Sie die Länge des Schultergurts ein.
▶ Abb.12: 1. Schultergurt

Einstellen der Position des Steuerhebels

Lösen Sie die Klemmschraube. Bewegen Sie den Steuergriff entlang des Schwenkrohrs in die bequemste Position, und ziehen Sie dann die Klemmschraube an.

▶ Abb.13: 1. Steuergriff 2. Schwenkrohr

1. Klemmschraube

FUNKTIONSBESCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Anbringen oder Abnehmen der rückentragbaren Akku-Bank

▲VORSICHT: Schalten Sie stets die Maschine aus, bevor Sie die rückentragbare Akku-Bank anbringen oder abnehmen.
AVORSICHT: Halten Sie die Maschine und die rückentragbare Akku-Bank sicher fest, wenn Sie die rückentragbare Akku-Bank anbringen oder abnehmen. Wenn Sie die Einheiten nicht sicher festhalten, können sie Ihnen aus den Händen rutschen, was zu einer Beschädigung der Maschine und der rückentragbaren Akku-Bank und zu Personenschäden führen kann.
⚠VORSICHT: Vergewissern Sie sich, dass die rückentragbare Akku-Bank sicher an der Maschine montiert ist. Anderenfalls kann sie versehentlich aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
▲VORSICHT: Vergewissern Sie sich vor dem Betrieb, dass das Kabel sicher an den Kabelhaltern angebracht und der Stecker bis zum Anschlag in die Buchse eingeführt ist.

1. Ziehen Sie das Kabel in der in der Abbildung gezeigten Richtung heraus. Führen Sie das Kabel beim Herausziehen unbedingt in die Halter ein, wie in der Abbildung gezeigt.
   ▶ Abb.14: 1. Kabel 2. Halter
2. Montieren Sie die rückentragbare Akku-Bank an der Maschine, wie in der Abbildung gezeigt.
   ▶ Abb.15: 1. Rückentragbare Akku-Bank

⚠ VORSICHT: Achten Sie darauf, dass Sie sich beim Installieren der rückentragbaren Akku-Bank nicht die Finger oder Daumen zwischen der rückentragbaren Akku-Bank und der Maschine einklemmen.
⚠ VORSICHT: Vergewissern Sie sich, dass die rückentragbare Akku-Bank sicher an der Maschine befestigt ist. Andernfalls kann die rückentragbare Akku-Bank beim Anlegen oder Benutzen der Maschine herunterfallen und eine Verletzung verursachen. Falls Sie die rote Anzeige sehen können, wie in der Abbildung gezeigt, ist die rückentragbare Akku-Bank nicht vollständig verriegelt.

▶ Abb.16: 1. Rote Anzeige

⚠ VORSICHT: Wenn Sie die rückentragbare Akku-Bank abnehmen, drücken Sie den Sperrknopf, während Sie den Handgriff festhalten. ▶ Abb.17: 1. Handgriff 2. Sperrknopf

1. Bringen Sie das Kabel an den Kabelhaltern an, wie in der Abbildung gezeigt.
   ▶ Abb.18: 1. Kabelhalter 2. Kabel
2. Öffnen Sie die Steckerklappe, richten Sie die Pfeilmarkierung an der Buchse auf diejenige an der Maschine aus, und schieben Sie dann die Buchse bis zum Anschlag auf den Stecker.
   ▶ Abb.19: 1. Steckerklappe 2. Buchse

ANMERKUNG: Führen Sie die Buchse nicht gewaltsam ein. Lässt sich die Buchse nicht leicht einführen, ist sie nicht korrekt eingesteckt.

ANMERKUNG: Ziehen Sie beim Trennen der Buchse vom Stecker nicht am Kabel, sondern an der Buchse. Anderenfalls kann das Kabel beschädigt werden und eine Funktionsstörung der Maschine verursachen.

Zum Entfernen der rückentragbaren Akku-Bank führen Sie das Montageverfahren umgekehrt durch.

Anzeigen der Akku-Restkapazität

▶ Abb.20: 1. Akku-Anzeige 2. Prüftaste

Drücken Sie die Prüftaste, um die Akku-Restkapazität anzuzeigen.

Status der Akku-Anzeige Akku-			Restkapazität
Ein Aus		Blinkend
____			50% bis 100%
____			20% bis 50%
			0% bis 20%

HINWEIS: Die Anzeigelampe für die Akku-Restkapazität dient lediglich als Referenz. Die tatsächliche Akkukapazität kann abhängig von den Benutzungsbedingungen oder der Umgebungstemperatur abweichen.

HINWEIS: Während des Betriebs der Maschine leuchtet die Anzeigelampe nicht auf, falls Sie die Prüftaste drücken.

HINWEIS: Die Lampe erlischt automatisch nach wenigen Sekunden.

Maschinen-/Akku-Schutzsystem

Die Maschine ist mit einem Maschinen-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Maschine und Akku zu verlängern. Die Maschine bleibt während des Betriebs automatisch stehen, wenn die Maschine oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Grün. Schalten Sie in dieser Situation die Maschine aus, und brechen Sie die Anwendung ab, die eine Überlastung der Maschine verursacht hat. Schalten Sie dann die Maschine wieder ein, um sie neu zu starten.

HINWEIS: Die Hauptbetriebslampe blinkt ebenfalls in Grün, und die Maschine schaltet sich automatisch ab, falls die Maschine längere Zeit ununterbrochen in Betrieb ist. Lassen Sie in diesem Fall den Auslöseschalter los, stellen Sie den Steuerhebel ganz zurück, und betätigen Sie dann den Auslöseschalter erneut, um die Maschine neu zu starten.

HINWEIS: Wenn Sie die Luftmenge mit dem Auslöseschalter oder dem Steuerhebel maximieren, kann die Luftmenge in Abhängigkeit von den Nutzungsbedingungen, der Umgebung und der Akku-Restkapazität geringer sein als vor der Wiederaufnahme des Betriebs. Durch das Wiederaufladen der rückentragbaren Akku-Bank kann die Maschine mit der maximal erreichten Luftmenge betrieben werden, bevor der Betrieb wieder aufgenommen wird.

Überhitzungsschutz

Wenn die Maschine oder der Akku überhitzt wird, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe leuchtet in Rot auf. Lassen Sie die Maschine und den Akku in diesem Fall abkühlen, bevor Sie die Maschine wieder einschalten.

HINWEIS: Die Hauptbetriebslampe blinkt in Rot, wenn der Akku überhitzt ist.

Überentladungsschutz

Wenn die Akkukapazität nicht ausreicht, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Rot. Entfernen Sie in diesem Fall den Akku von der Maschine, und laden Sie den Akku auf, oder tauschen Sie den Akku gegen einen voll aufgeladenen aus.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung der Maschine bewirken könnten, und ermöglicht automatisches Anhalten der Maschine. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn die Maschine zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie die Maschine aus und wieder ein, um sie neu zu starten.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgeladene Akkus aus.
3. Lassen Sie die Maschine und den/die Akku(s) abkühlen.

Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

ANMERKUNG: Falls die Maschine wegen einer oben nicht beschriebenen Ursache stehen bleibt, nehmen Sie auf den Abschnitt zur Fehlersuche Bezug.

Hauptbetriebsschalter

⚠️WARNUNG: Schalten Sie den Hauptbetriebsschalter stets aus, wenn das Werkzeug nicht benutzt wird.

Zum Einschalten der Maschine drücken Sie den Hauptbetriebsschalter. Zum Ausschalten drücken Sie den Hauptbetriebsschalter erneut.

▶ Abb.21: 1. Hauptbetriebslampe
2. Hauptbetriebsschalter

HINWEIS: Die Maschine verwendet die Abschaltautomatik. Um unbeabsichtigtes Anlaufen zu vermeiden, wird der Hauptbetriebsschalter automatisch abgeschaltet, wenn die Maschine eine bestimmte Zeitlang nach dem Einschalten des Hauptbetriebsschalters nicht betrieben wird.

HINWEIS: Falls die Hauptbetriebslampe in Rot aufleuchtet oder in Rot oder Grün blinkt, nehmen Sie auf die Anweisungen für das Maschinen-/Akku-Schutzsystem Bezug.

Schalterfunktion

⚠️WARNUNG: Vergewissern Sie sich vor dem Installieren der rückentragbaren Akku-Bank an der Maschine stets, dass der Auslöseschalter einwandfrei funktioniert und bei Loslassen ordnungsgemäß auf die „AUS“-Stellung zurückkehrt.

Zum Starten der Maschine betätigen Sie einfach den Auslöseschalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Auslöseschalter. Zum Anhalten lassen Sie den Auslöseschalter los.

▶ Abb.22: 1. Ein-Aus-Schalter

Drehzahlsteuerfunktion

Die Drehzahlsteuerfunktion gestattet es dem Bediener, eine konstante Drehzahl beizubehalten, ohne den Auslöser zu betätigen. Zum Erhöhen der Drehzahl drehen Sie den Steuerhebel nach vorn. Zum Verringern der Drehzahl drehen Sie den Steuerhebel nach hinten.

▶ Abb.23: 1. Steuerhebel

Elektronikfunktionen

Für komfortablen Betrieb ist die Maschine mit einer Elektronikfunktion ausgestattet.

- Konstantdrehzahlregelung Die Drehzahlregelfunktion liefert eine konstante Drehzahl ungeachtet der Lastbedingungen.

Funktion zur Verhütung eines versehentlichen Wiederanlaufs

Wenn Sie die Maschine einschalten, während Sie den Auslöseschalter betätigen, startet die Maschine nicht, und die Hauptbetriebslampe blinkt in Grün. Um die Maschine zu starten, lassen Sie zunächst den Auslöseschalter los, und stellen Sie den Steuerhebel vollständig zurück, bevor Sie die Maschine einschalten.

BETRIEB

▲VORSICHT: Achten Sie beim Anlegen der Maschine darauf, dass der Schultergurt auf beiden Schultern ruht. Andernfalls kann die Maschine beim Anlegen oder Benutzen der Maschine herunterfallen und Verletzungen verursachen.
AVORSICHT: Achten Sie beim Anlegen der Maschine darauf, dass Sie die Maschine auf Ihrem Rücken anlegen. Anderenfalls kann die Maschine während des Betriebs herunterfallen und eine Verletzung verursachen.
AVORSICHT: Legen Sie die Maschine nicht im laufenden Zustand auf den Boden. Sand oder Staub können durch den Saugeinlass eindringen und eine Funktionsstörung oder Personenschäden verursachen.

1. Drücken Sie die Ein-Aus-Taste an der rückentragbaren Akku-Bank. Die Hauptbetriebslampe leuchtet auf.

▶ Abb.24: 1. Ein-Aus-Taste 2. Hauptbetriebslampe
2. Legen Sie den Schultergurt der Maschine an, und verriegeln Sie die Schnalle am Hüftgurt.
3. Drücken Sie den Hauptbetriebsschalter, um die Maschine einzuschalten.

Die Maschine ist betriebsbereit. Die Maschine läuft, wenn Sie den Auslöseschalter betätigen.

▶ Abb.25: 1. Hauptbetriebsschalter

Halten Sie den Steuergriff fest und führen Sie den Blasbetrieb aus, indem Sie den Steuergriff langsam hin und her bewegen. Wenn Sie die Umgebung eines Gebäudes, eines großen Steins oder Fahrzeugs säubern, richten Sie die Düse vom Objekt weg. Um eine Ecke zu säubern, beginnen Sie im Inneren der Ecke, und bewegen Sie sich dann aus der Ecke heraus.

▶ Abb.26

Wenn Sie die Maschine absetzen, entriegeln Sie die Schnalle des Hüftgurts, und setzen Sie dann die Maschine langsam ab.
▶ Abb.27: 1. Schnalle

WARTUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Reinigen der Maschine

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Reinigen Sie die Maschine, indem Sie sie mit einem trockenen oder einem in Seifenwasser getauchten und ausgewrungenen Tuch abwischen.

Entfernen Sie Staub oder Schmutz vom Saugeinlass.

▶ Abb.28: 1. Saugeinlass

Lagerung

ANMERKUNG: Schließen Sie unbedingt die Steckerklappe vor der Lagerung. Falls die Steckerklappe geöffnet oder nicht vollständig geschlossen ist, kann Staub in die Maschine gelangen und eine Fehlfunktion der Maschine verursachen.

Bevor Sie die Maschine einlagern, ziehen Sie die Buchse vom Stecker ab, und führen Sie eine vollständige Wartung durch. Lagern Sie die Maschine an einem Ort, der für Kinder unzugänglich ist und weder Feuchtigkeit noch Regen oder direktem Sonnenlicht ausgesetzt ist.

Sie können das Band des Rohrs wie in der Abbildung gezeigt an die Maschine anschließen, um das Rohr aufzurichten.

▶ Abb.29: 1. Buchse 2. Steckerklappe 3. Band

FEHLERSUCHE

Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, die Maschine zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahrscheinliche Ursache (Funktionsstörung)		Abhilfemaßnahme
Der Motor läuft nicht.	Es ist kein Akku installiert.	Installieren Sie den Akku.
	Akkustörung (Unterspannung) Den Akku	aufladen. Falls Laden nichts nützt, den Akku austauschen.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Der Motor bleibt nach kurzer Zeit stehen.	Der Ladestand des Akkus ist niedrig. Den Überhitzung. Brechen Sie die Benutzung der Maschine ab, um sie abkühlen zu lassen.	Akku aufladen. Falls Laden nichts nützt, den Akku austauschen.
Die Maschine erreicht die Maximaldrehzahl nicht.	Der Akku ist falsch eingesetzt. Installieren	Sie den Akku gemäß der Beschreibung in dieser Anleitung.
	Die Akkuleistung lässt nach. Den Akku	aufladen. Falls Laden nichts nützt, den Akku austauschen.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Ungewöhnliche Vibration:⇒ Die Maschine unverzüglich stoppen!	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Der Motor bleibt nicht stehen:⇒ Den Akku unverzüglich entfernen!	Funktionsstörung der Elektrik oder Elektronik.	Entfernen Sie den Akku, und wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.

SONDERZUBEHÖR

AVORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Produkt empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Verlängerungsdüse
• Flachdüse
• Adapterrohr
  • Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Produktpaket enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI
