GEBRUIKSAANWIJZING OSM600 SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!
	Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen.
	Oscillatieslag
	Max. slijphoogte
	Schuurbandafmetingen
	Looprichting van schuurband
	Gewicht
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave:

Pagina:

1. Inleiding....69
2. Productbeschrijving 69
3. Meegeleverd 69
4. Beoogd gebruik....70
5. Veiligheidsvoorschriften 70
6. Technische gegevens....73
7. Uitpakken 74
8. Montage / Voor ingebruikname 74
9. In gebruik nemen 76
10. Elektrische aansluiting....77
11. Reiniging 78
12. Transport....78
13. Opslag....78
14. Onderhoud....78
15. Reparatie & bestellen van reserveonderdelen....78
16. Afvalverwerking en hergebruik....79
17. Verhelpen van storingen....80
18. Conformiteitsverklaring.... 111

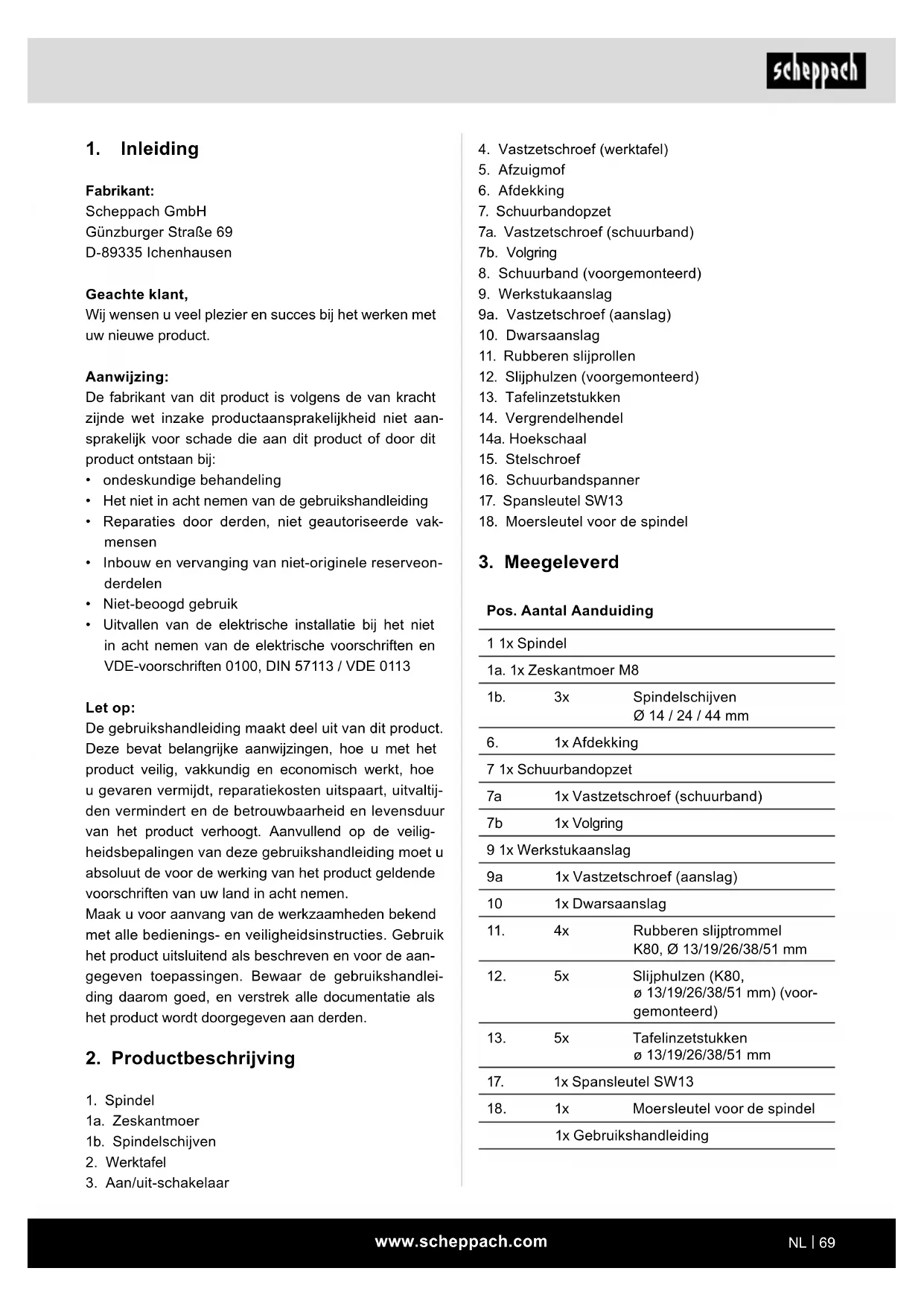

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Niet-beoogd gebruik
- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2. Productbeschrijving

1. Spindel

1a. Zeskantmoer
1b. Spindelschijven

1. Werktafel

2. Aan/uit-schakelaar

3. Vastzetschroef (werktafel)

4. Afzuigmof
5. Afdekking
6. Schuurbandopzet
   7a. Vastzetschroef (schuurband)
   7b. Volgring
7. Schuurband (voorgemonteerd)
8. Werkstukaanslag
   9a. Vastzetschroef (aanslag)
9. Dwarsaanslag
10. Rubberen slijprollen
11. Slijphulzen (voorgemonteerd)
12. Tafelinzetstukken
13. Vergrendelhendel
    14a. Hoekschaal
14. Stelschroef
15. Schuurbandspanner
16. Spansleutel SW13
17. Moersleutel voor de spindel

3. Meegeleverd

Pos. Aantal Aanduiding

1 1x Spindel
1a. 1x Zeskantmoer M8
1b.	3x	Spindelschijven 14 / 24 / 44 mm
6.	1x Afdekking
7 1x Schuurbandopzet
7a	1x Vastzetschroef (schuurband)
7b	1x Volgring
9 1x Werkstukaanslag
9a	1x Vastzetschroef (aanslag)
10	1x Dwarsaanslag
11.	4x	Rubberen slijptrommelK80, 13/19/26/38/51 mm
12.	5x	Slijphulzen (K80, 13/19/26/38/51 mm) (voorgemonteerd)
13.	5x	Tafelinzetstukken 13/19/26/38/51 mm
17.	1x Spansleutel SW13
18.	1x	Moersleutel voor de spindel
	1x Gebruikshandleiding

4. Beoogd gebruik

De oscillerende kant-, band- en spindelschuurmachine dient voor het schuren van alle soorten hout, overeenkomstig de machinegrootte. Voor het schuren en vormen van onregelmatig gevormde en filigrane werkstukken en grotere werkstukken.

Het product kan als spindel- en bandschuurmachine worden gebruikt.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

△ WAARSCHUWING: Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn meegeleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.

b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.

c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

1. Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. On-gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.

c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen.

Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4. Gebruik en behandeling van het elektrisch gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.

d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als deze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5. Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor tafelslijpmachines

a) Gebruik geen beschadigde inzetstukken. Controleer voor elk gebruik inzetstukken zoals slijpschijven op splintervorming en scheuren. Als u het inzetstuk gecontroleerd en ingezet hebt, zorg er dan voor dat uzelf en andere personen buiten de zone van het roterende inzetstuk blijven en laat het apparaat 1 min lang met het maximale toerental lopen. Beschadigde inzetstukken breken meestal in deze testtijd.

b) Het toegestane toerental van het inzetstuk moet minimaal zo hoog zijn als het op het elektrisch gereedschap aangegeven maximale toerental. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden.

c) Slijp nooit op de zijvlakken van de slijpschijf. Slijpen op de zijvlakken kan de slijpschijf laten barsten en uit elkaar trekken.

⚠ Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten.

Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Aanvullende veiligheidsvoorschriften voor de spindelslijpmachine

⚠ WAARSCHUWING: Gebruik uw machine als deze niet volledig, overeenkomstig de handleidingen is ge-monteerd en geïnstalleerd.

- Als u niet bekend bent met de bediening van de schuurmachine, verzoeken wij u handleidingen op te vragen bij uw chef, instructeur of een andere gekwalificeerde persoon.

- LET OP: Deze machine is uitsluitend ontwikkeld voor het schuren van hout of houtachtig materiaal. Het schuren van andere materialen kan leiden tot brand, letsel of beschadigingen van het product.

- Draag tijdens altijd gehoorbescherming, een veiligheidsbril en luchtwegbescherming.

- Deze machine is uitsluitend geschikt voor gebruik binnenshuis.

- BELANGRIJK: Monteer en gebruik de machine alleen op een horizontaal oppervlak. De montage op een niet horizontaal vlak kan leiden tot een beschadiging aan de motor.

- Als de kans bestaat dat de machine tijdens het bedrijf, met name bij het schuren van lange of zware werkstukken zou kunnen kantelen of bewegen, moet de machine goed met een dragend oppervlak worden verbonden.

- Houd het werkstuk vast als u aan het schuren bent.

- Draag geen handschoenen en houd het werkstuk niet met een doek vast, als u het werkstuk schuurt.

- Schuur nooit werkstukken die te klein zijn voor een veilige bediening.

- Voorkom onhandige bewegingen van uw hand waar- door u plotseling met uw hand in de schuurband of slijpschijf terechtkomt.

- Als u grote werkstukken bewerkt, moet u een extra ondersteuning op tafelhoogte gebruiken.

- Schuur nooit een onbeschermd werkstuk. Ondersteun het werkstuk met de tafel of de aanslag, met uitzondering van gebogen werkstukken aan de buitenzijde van de slijpschijf.

- Verwijder altijd het afval en andere stukken van de tafel, de aanslag of schuurband voordat u de machine inschakelt.

• Plan of monteer niet op de tafel als de schuurmachine in bedrijf is.
• Schakel de machine uit en haal de stekker uit het stopcontact als u accessoires installeert of verwijdert.
• Verlaat de werkomgeving van het gereedschap nooit als het gereedschap is ingeschakeld of als het gereedschap nog niet volledig tot stilstand is gekomen.
• Leg het werkstuk altijd op de schuurtafel. Gebogen gereedschap bij het schuren tegen de draaischijf goed op de tafel leggen.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor letsel aan vingers en handen door de roterende slijpschijf bij ondeskundige geleiding of ondersteuning van het te schuren gereedschap.
• Gevaar voor letsel door wegslingerend gereedschap bij ondeskundige bediening of ondeskundige geleiding.
• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt.
• Gebruik gereedschap dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.

Afmetingen L x B x H	470 x 440 x 500 mm
Stationair toerental	2000 min ^-1
Motor	230-240 V~ / 50 Hz
Bedrijfsmodus	S1*
Opgenomen vermogen	450 W
Oscillatieslag	16 mm
Schuurbandafmetingen	610 x 100 mm
Snelheid schuurband 8 m/s

Slijphoogte max. 90 mm

Spindeldiameter 12,7 mm

Tafelafmeting 400 x 407 mm

Schuine stand tafel 0° - 45°

Diameter afzuigmof buiten-∅ 39 mmbinnen-∅ 35 mm

Gewicht 12,7 kg

Beschermingsgraad IPX0

Beschermingsklasse I

Technische wijzigingen voorbehouden!

*Bedrijfsmodus S1 (continubedrijf)

Het product kan continu met het aangegeven vermogen worden gebruikt.

De geluids- en trillingswaarden zijn bepaald volgens EN 62841.

Geluidsdrukniveau L_PA 75,3 dB

Onzekerheid K_pA 3

Geluidsvermogensniveau L _WA 88,3 dB

Onzekerheid K_WA 3

⚠ WAARSCHUWING

Overmatige en frequente geluidsbelasting kan leiden tot gehoorbeschadiging of gehoorverlies.

• Draag gehoorbescherming.
• Las regelmatig pauzes in.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841.

AANWIJZING: De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaard testmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting.

WAARSCHUWING: De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrische apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Neem maatregelen om uzelf tegen geluidshinder te beschermen.

Houd daarbij rekening met het complete werkproces, dus ook tijden, waarin het elektrisch gereedschap onbelast draait of uitgeschakeld is.

Passende maatregelen omvatten onder andere het regelmatig onderhouden en verzorgen van het elektrisch gereedschap en van de inzetstukken, regelmatige pauzes evenals een goede planning van de werkprocessen.

7. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur.
• Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-onderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan.

⚠ LET OP!

Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage / Voor ingebruikname

⚠ WAARSCHUWING!

Trek altijd de voedingsstekker eruit voordat u instellingen aan het product uitvoert.

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.
• De slijphulzen resp. de schuurband moeten vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zoals bijv. spijkers of schroeven etc.
• Controleer, voordat u op de aan/uit-schakelaar drukt, of het schuurpapier correct gemonteerd is en of de bewegende delen soepel lopen.

8.1 Montage van de spindel (1) (Fig. 3)

1. Plaats de spindel (1) op de schroefdraad van de motorspindel.
2. Houd de motorspindel op zijn plaats met de sleutel SW 13 (17).
3. Schroef de spindel (1) met de wijzers van de klok mee op de motorspindel met behulp van de sleutel voor de spindel (18).

8.2 Aansluiting op een afzuiging (afb. 1)

Om een schone en veilige werkomgeving te garanderen, raden wij aan om het product samen met een stofafzuigsysteem te gebruiken.

1. Sluit de slang van het stofafzuigsysteem aan op de afzuigmof (5) en zorg ervoor dat deze goed vastzit.
2. Schakel het stofafzuigsysteem in voordat u de spindelslijpmachine opstart om een maximale efficiëntie te bereiken.

8.3 Zwenkbare werktafel instellen (afb. 13)

De zwenkbare werktafel (2) kan tot 45° gekanteld worden. Voor het eenvoudig afschuinen kan een van de instelbare vaste hoekroosters worden geselecteerd (0°/15°/22,5°/30°/45°).

1. Draai de beide vastzetschroeven (4) rechts en links op het product los.
2. Druk de vergrendelhendel (14) omlaag.
3. Grijp met de andere hand de zwenkbare werktafel (2) vast en stel deze op de gewenste hoek in.
4. Voor oriëntatie kan de hoekschaal (14a) op het product worden gebruikt.
5. Draai de beide vastzetschroeven (4) rechts en links op het product vast.

8.4 Werkstukaanslag monteren (afb. 12)

Gebruik tijdens het schuren, indien mogelijk, de mee-geleverde werkstukaanslag (9).

1. Leg de werkstukaanslag (9) op de werktafel (2).
2. Fixeer de werkstukaanslag (9) in het buitenste gat met de vastzetschroef (9a).

8.5 Dwarsaanslag (10) plaatsen (afb. 14-16)

De meegeleverde dwarsaanslag (10) maakt een nauwkeurig schuren mogelijk en waarborgt een veilige werkstukgeleiding.

Met de dwarsaanslag (10) kan bovendien voor het kantelen van de werktafel (2) de schuurhoek worden ingesteld. Wij adviseren het gebruik hiervan tijdens het schuren van (korte) kopse kanten.

1. Schuif de dwarsaanslag (10) in de groef van de werktafel (2).

2. Draai de dwarsaanslag (10) tot de gewenste hoekmaat is ingesteld.

8.6 Gebruik als spindelschuurmachine △ Let op! Schakel het product uit en trek de voedingsstekker uit het stopcontact.

Zorg ervoor dat alle onderdelen schoon zijn bij het verwisselen.

Let op dat bij het vervangen van de slijphulzen altijd de bijbehorende delen worden gemonteerd.

8.6.1 Tafelinzetstuk (13) selecteren (afb. 2)

LET OP! Gebruik altijd de juiste slijphuls voor het bijbehorende tafelinzetstuk. Als het tafelinzetstuk te groot is, bestaat het risico op beknelde vingers.

Bovendien kan het werkstuk bekneld raken tussen het tafelinzetstuk (13) en de slijphuls (12).

De slijphuls (12) moet precies, d.w.z. zonder speling, in de middelste uitsparing van het tafelinzetstuk (13) passen.

De volgende tabel kan gebruikt worden om te bepalen welk tafelinzetstuk (13) en welke bovenste spindelschijf (1b) gebruikt moeten worden met de respectievelijke slijphuls (12).

Tabel:

Slijphulzen Diameter	Tafelinzet-stukken Grootte	Spindelschijf grootte
13 mm 13 mm	14 mm
19 mm 19 mm	14 mm
26 mm 26 mm	24 mm
38 mm 38 mm	24 mm
51 mm 51 mm	44 mm

8.6.2 Selecteer de slijphuls met de juiste korrel-grootte

• Slijphulzen met verschillende korrelgroottes zijn verkrijgbaar bij de vakhandel of bij ons Service Center (scan de QR-code op de voorpagina). De meest voorkomende korrelgroottes zijn grof (korrel 80), medium (korrel 120) en fijn (korrel 240).
• De grove korrel wordt gebruikt om grof te schuren, de medium korrel om het oppervlak glad te maken en de fijne korrel om af te werken.

- Voer altijd een test uit op een proefstuk om de meest geschikte korrel voor de betreffende taak te bepalen. Als het werkstuk na het schuren nog steeds sporen vertoont, bewerk het dan opnieuw met een grovere slijphuls om de sporen te verwijderen voordat u verder gaat met de oorspronkelijk gekozen slijphuls. In plaats daarvan kunt u ook een nieuwe slijphuls gebruiken om de ongewenste markeringen te verwijderen en vervolgens overschakelen op een fijnere korrel voor de afwerking.

LET OP! Gebruik geen slijphulzen die overmatig versleten zijn. Anders bestaat het risico op overmatige warmteontwikkeling, waardoor de slijprol beschadigd kan raken. Slijprollen die beschadigd zijn door versleten slijphulzen vallen niet onder de garantie.

8.6.3 Slijphuls (12) aanbrengen (afb. 2-8)

Aanwijzing: Met uitzondering van de kleinste 13 mm slijphuls, passen alle slijphulzen (12) op de bijbehoren-de rubberen slijprol (11). De 13 mm slijphuls wordt direct op de spindel (1) geplaatst.

Bereid de juiste spindelschijf (1b), slijphuls (12), rubberen slijprol (11) en tafelinzetstuk (13) voor en monteer deze als volgt:

1. Plaats de afdekking (6) in de werktafel (2) (afb. 4).
2. Kies de meest geschikte slijphuls (12) en de bijbehorende rubberen slijprol (11) voor de uit te voeren taak (behalve bij gebruik van de 13 mm slijphuls).
3. Bepaal het tafelinzetstuk (13) zoals beschreven onder 8.5.1.
4. Plaats het tafelinzetstuk (13) in de werktafel (2) (afb. 5).
5. Schuif de slijphuls (12), indien nog niet aanwezig, op de rubberen slijprol (11).
6. Plaats vervolgens de rubberen slijprol (11) op de spindel (1) (afb. 6).
7. Plaats de bijbehorende spindelschijf (1b) erop. Controleer of de afmetingen juist zijn.
8. Plaats nu de zeskantmoer (1a) en draai ze vast met de spansleutel (17) (afb. 7 + 8).

Aanwijzing: Als de slijphuls op de slijprol draait wanneer het product ingeschakeld is, moet de spindelmoer steviger aangedraaid worden.

Aanwijzing: De slijphuls mag het tafelinzetstuk niet raken voordat u het product inschakelt.

8.7 Gebruik als bandschuurmachine

8.7.1 Schuurband (8) monteren resp. verwisselen (afb. 1, 9 - 11)

⚠ LET OP! Product uitschakelen en voedingsstekker loskoppelen.

1. Verwijder de rubberen slijphulzen (11), tafelinzetstuk (13) en afdekking (6) indien reeds gemonteerd.
2. Geleid de schuurbandopzetstuk (7) over de spin-del (1).
3. Controleer de juiste bevestiging. Eventueel moet u de spindel (1) iets draaien, zodat de schuurbandopzetstuk (7) goed is geplaatst. Beweeg hiertoe de schuurband (8), om de spindel (1) te bewegen. Als het bovenste einde van de spindel (1) iets onder het einde van de unit eindigt, is deze goed geplaatst.
4. Schroef de borgschroef (7a) met sluitring (7b) op de spindel (1) en draai deze vast.

8.7.2 Schuurband (8) instellen (afb. 10 + 11)

De bandrichting kan met behulp van de instelbout (15) of de schuurbandspanner (16) worden afgesteld. De schuurband (8) mag niet tegen de werktafel (2) of de tafelinzetstuk (13) schuren, als het product draait, anders raakt de schuurband (8) beschadigd.

Als de schuurband (8) langzaam verschuift, moet het met behulp van de instelbout (15) minimaal worden aangepast. Draai de instelbout (15) rechtsom om de schuurband (8) naar boven te schuiven. Draai de instelbout (15) linksom om de schuurband (8) omlaag te schuiven.

• Schuif de schuurband (8) met de hand langzaam in looprichting.
• De schuurband (8) moet in het midden over het schuurvlak lopen, als dit niet het geval is, kan dit worden afgesteld met de instelschroef (15).

8.8 Gebruik als vaste machine

Voor continu gebruik wordt montage op een werkbank aanbevolen.

1. Markeer hiervoor de boorgaten door de schuurmachine op de gewenste locatie voor de installatie te plaatsen en de positie van de te boren gaten op de werkbank af te tekenen.
2. Boor de gaten door de werkbank.

3. Plaats de schuurmachine boven de gaten en breng van bovenaf daartoe geschikte bouten (niet meegeleverd) in de gaten van de slijpmachine en de werkbank.

4. Schroef nu de schuurmachine van onderaf vast met sluitringen en geschikte zeskantmoeren (niet meegeleverd).

8.9 Gebruik als verplaatsbare machine

Voor mobiel gebruik van uw schuurmachine wordt montage op een daartoe geschikte grondplaat aanbevolen. Deze kunt u dan op de betreffende werkbank klemmen.

De grondplaat moet een minimale dikte van 19 mm hebben en voldoende buiten de schuurmachine steken, zodat er plaats is voor de klemmen.

1. Markeren de te boren gaten op de grondplaat.
2. Ga verder zoals onder punt "Gebruik als vaste machine" in de laatste 3 stappen beschreven.

Aanwijzing: Let op de juiste lengte van de schroeven. Spax-schroeven mogen niet uitsteken om de ondergrond niet te beschadigen. Zeskantbouten daarentegen moeten uitsteken zodat ringen en zeskantmoeren kunnen worden aangebracht.

9. In gebruik nemen

⚠ LET OP!

Het product voor de ingebruikstelling in ieder ge- val volledig monteren!

WAARSCHUWING! Gebruik een stofmasker, een veiligheidsbril en een afzuiginstallatie.

WAARSCHUWING! Zorg ervoor dat uw kleding en veiligheidshandschoenen geen losse draden hebben. Deze kunnen door de draaiende spindel worden gegrepen en uw hand of hoofd tegen de draaiende spindel trekken, wat ernstig letsel kan veroorzaken. Het wordt aanbevolen om veiligheidshandschoenen te gebruiken die niet van textiel zijn gemaakt.

• Nadat alle montage- en afstelwerkzaamheden zijn voltooid, schakelt u het product in en controleert u of de spindel resp. schuurband soepel beweegt bij stationair draajen.
• Aanwijzing: De spindel draait rechtsom. De looprichting van de schuurband is linksom.
• WAARSCHUWING! Slijp geen metaal met deze schuurmachine. Het slijpen van metaal veroorzaakt vonken die hout en stofdeeltjes op de schuurmachine of in het werkgebied kunnen ontsteken.

• Schakel in geval van storingen het product onmiddellijk uit en verhelp de oorzaak.

• Zodra het product op volle snelheid is, begint u met schuren.

• Leid het werkstuk op de werktafel langzaam tegen de looprichting in naar de slijprol.
• Oefen geen overmatige druk uit op het werkstuk.
• Wanneer u klaar bent met schuren, schakelt u het apparaat uit en trekt u de voedingsstekker uit het stopcontact.

9.1 In- en uitschakelen (afb. 1)

Controleer voor het inschakelen of er geen contact is tussen de rubberen slijprol (11) en het tafelinzetstuk (13) resp. de schuurband (8) en werktafel (2). Zorg er voor het inschakelen voor dat het werkstuk niet de schuurband (8) resp. de rubberen slijprol (11) raakt.

1. Om in te schakelen drukt u op de groene aan/uit-schakelaar (I) (3).
2. Om de schuurmachine uit te schakelen, drukt u op de rode aan/uit-schakelaar (O) (3).

9.2 Schuren

• Houd het werkstuk tijdens het schuren altijd goed vast
  • Oefen geen grote druk uit.
• Het werkstuk moet bij het schuren op de schuurband, resp. op de schuurplaat heen en weer worden bewogen om te vermijden dat het schuurpapier aan een zijde slijt!
• BELANGRIJK! Stukken hout moeten altijd in de richting van de houtnerf worden geschuurd om af-splinteren te vermijden. Let op! Als tijdens de werkzaamheden de spindel of de schuurband blokkeert, neemt u het werkstuk weg en wacht u tot het apparaat het maximale toerental opnieuw heeft bereikt.

9.3 Schuren van randen en kanten (afb. 13 - 16)

De zwenkbare werktafel (2) kan tot 45° gekanteld worden. Voor het eenvoudig afschuinen kan een van de instelbare hoekschaalroosters worden geselecteerd (0°/15°/22,5°/30°/45°).

1. Draai de beide vastzetschroeven (4) rechts en links op het product los.
2. Druk de vergrendelhendel (14) omlaag.
3. Grijp met de andere hand de zwenkbare werktafel (2) vast en stel deze op de gewenste hoek in.
4. Voor oriëntatie kan de hoekschaal (14a) op het product worden gebruikt.
5. Draai de beide vastzetschroeven (4) rechts en links op het product vast.

9.4 Oppervlakteschuren op de schuurband

• Houd het werkstuk vast. Let op uw vingers! Gevaar voor letsel!
• Geleid het werkstuk, door deze goed tegen de schuurbescherming te drukken, gelijkmatig over de schuurband. Let op: Bijzondere voorzichtigheid is geboden bij het schuren van dunne of lange materialen (evt. zelfs zonder schuurbescherming). De aandrukkeracht mag niet te hoog zijn, zodat afgeschuurd materiaal van de schuurband afgevoerd kan worden.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting ter plaatse en de gebruikte verlengsnoeren moeten eveneens aan deze voorschriften voldoen.

Defect elektrisch netsnoer

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer
• Snijplekken omdat over het netsnoer is gereden
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken

- Scheuren door veroudering van de isolatie

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Wisselstroommotor

• De netspanning moet 230-240 V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 mm ^2 .
• Verlengsnoeren met een lengte van meer dan 25 m moeten een doorsnede van 2,5 mm ^2 hebben.

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

11. Reiniging

△ WAARSCHUWING! Trek altijd de voedingsstekker uit het stopcontact voordat u instellings-, onderhouds- of reparatiewerkzaamheden uitvoert!

Algemene onderhoudswerkzaamheden

Veeg van tijd tot tijd met een doek de spaanders en het stof van de machine. Olie om de levensduur van het apparaat te verlengen eenmaal per maand de draaiende delen. De motor niet oliën.

Gebruik voor de reiniging van de kunststof geen bijtende middelen.

Na elk gebruik moet de schuurmachine zorgvuldig worden gereinigd. Alle bewegende delen regelmatig oliën. Laat een dun laagje autowas op de werktafel (2) achter om de werktafel (2) gemakkelijker schoon te kunnen maken.

12. Transport

Schakel het product uit voordat u het vervoert en trek de voedingsstekker uit het stopcontact.

Pak het product vast aan de onderkant. Til het product niet op aan de werktafel (2).

13. Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen on-toegankelijke plaats. De optimale opslagtemperatuur ligt tussen 5 en 30 °C.

Bewaar het elektrisch apparaat in de originele verpakking.

Dek het elektrisch apparaat af ter bescherming tegen stof en vocht.

Bewaar de gebruikshandleiding bij het elektrische apparaat.

Berg de slijphulzen, rubberen rollen, tafelinzetstukken en spindelschijven op in de daarvoor bestemde sleuven wanneer u ze niet gebruikt.

14. Onderhoud

Trek de voedingsstekker uit het stopcontact voor- dat u onderhoudswerkzaamheden uitvoert!

14.1 Slijphuls (12) vervangen (afb. 6)

1. Trek de slijphuls (12) van de rubberen slijprol (11).
2. Schuif een nieuwe slijphuls (12) op de rubberen slijprol (11).

14.2 Schuurband (8) verwisselen (afb. 1, 11)

1. Let op: De schuurbandspanner (16) staat onder spanning, houd deze goed vast en leg deze in de richting van de spindel (1) om de schuurband (8) te ontspannen.
2. Verwijder nu de schuurband (8) naar boven toe weg.
3. Monteer de nieuwe schuurband (8) in omgekeerde volgorde. Let op! Looprichting in acht nemen: op de behuizing en op de binnenzijde van de schuurband!
4. Druk de schuurbandspanner (16) naar links.
5. Stel aansluitend de schuurband (8) in zoals beschreven onder 8.6.2.

In het product bevinden zich geen onderdelen die onderhoud vereisen.

15. Reparatie & bestellen van reserve-onderdelen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, on-toegankelijk bewaren.

Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Geef bij vragen de volgende gegevens door:

- Stroomtype van de motor

- Gegevens van het typeplaatje van de machine

15.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

- Modelaanduiding

- Artikelnummer

- Gegevens op het typeplaatje

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Slijpmiddelen, tafelinzetstukken, rubberen rollen, Schuurband

* niet persé meegeleverd!

16. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afgedankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

- Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelingspunten (b.v. gemeentewerven).

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

17. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Motor start niet.	Aan/uit-schakelaar beschadigd.	Vervang alle beschadigde onderdelen voordat u de schuurmachine gebruikt.
	Snoer van aan/uit-schakelaar beschadigd.
	Relais van aan/uit-schakelaar beschadigd.
	Zekering doorgebrand.
	Motor afgebrand.	Neem contact op met uw lokale services-tation of een geautoriseerd servicestation.Elke reparatiepoging kan tot gevaar leiden,als dit niet door een gekwalificeerde vak-man wordt uitgevoerd.
De machine vertraagt tijdens het werken.	Er wordt te veel druk op het werkstuk uitgeoefend.	Zet minder druk op het werkstuk.
Schuurband loopt van de aandrijfrails af.	Het ligt niet op spoor. Stel het spoor in.
Hout verbrandt tijdens het schuren.	Slijpschijf of schuurband is overtrokken met smeermiddel.	Vervang het band of de schijf.
	Er werd te veel druk op het werkstuk uitgeoefend.	Laat de druk op het werkstuk zakken.
Sterke trilling.	Gereedschap los gemonteerd. Gereedschap vastspannen.
	Gereedschap defect. Gereedschap vervangen.
	Spindel slaat. Reparatie door service-station.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
