BEDIENUNGSANLEITUNG OSM600 SCHEPPACH

OSM600 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr. 5903409901/ 59034099969 AusgabeNr. 5903409901_0103 Rev.Nr. 27/05/2025

Oszillierender Kanten-, Band- und Spindelschleifer Originalbetriebsanleitung

Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Oszillationshub Max. Schleifhöhe Schleifbandabmessungen Laufrichtung Schleifband Gewicht Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

16. Entsorgung und Wiederverwertung .................................................................. 20

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Produkt. Hinweis: Der Hersteller dieses Produkts haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Die Bedienungsanleitung ist Bestandteil dieses Pro- dukts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betrei- ben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Be- dienungsanleitung gut auf und händigen Sie alle Unter- lagen bei Weitergabe des Produkts an Dritte mit aus.

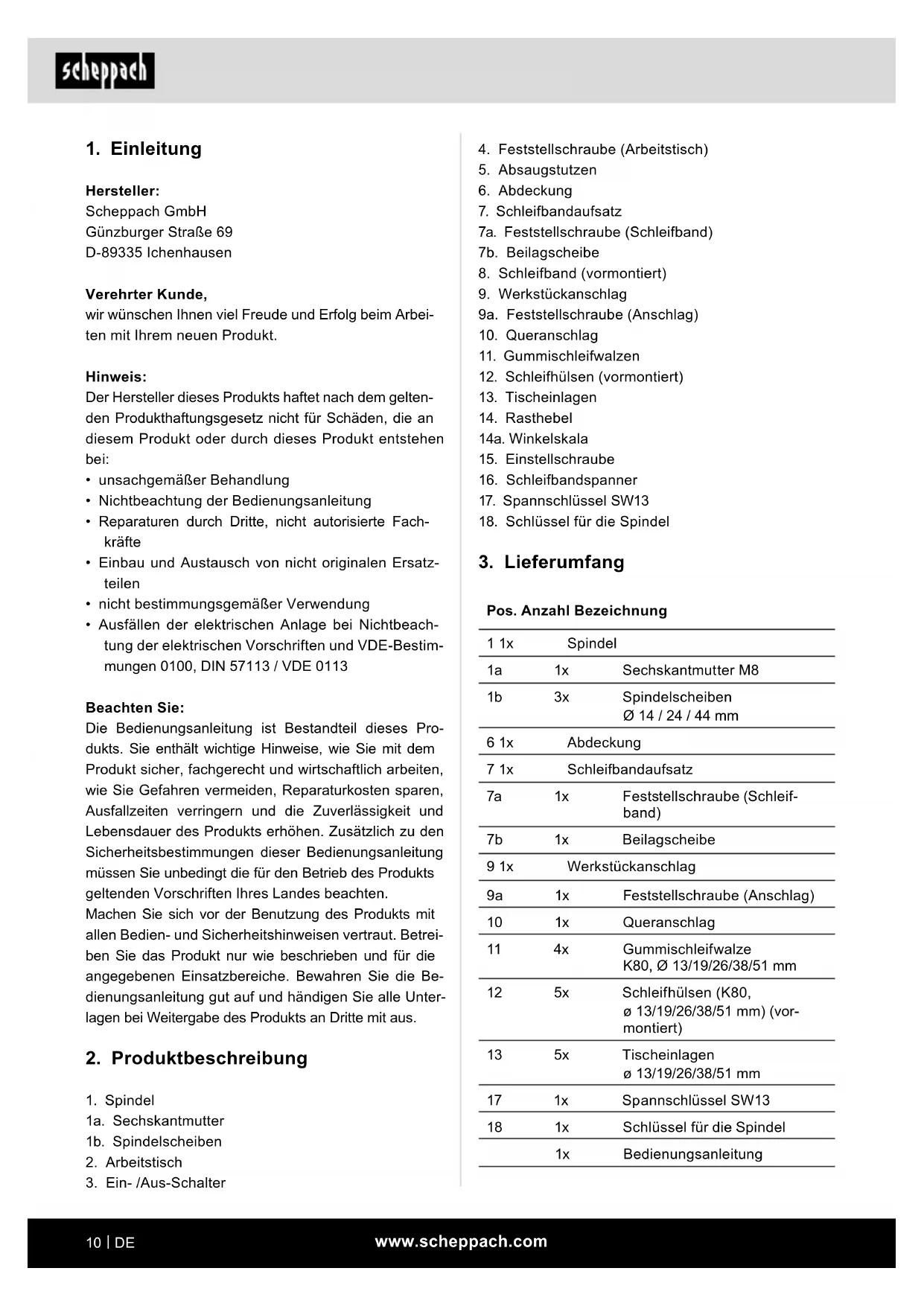

2. Produktbeschreibung

1a. Sechskantmutter 1b. Spindelscheiben

3. Ein- /Aus-Schalter

4. Feststellschraube (Arbeitstisch)

7. Schleifbandaufsatz

7a. Feststellschraube (Schleifband) 7b. Beilagscheibe

8. Schleifband (vormontiert)

9. Werkstückanschlag

9a. Feststellschraube (Anschlag)

11. Gummischleifwalzen

12. Schleifhülsen (vormontiert)

15. Einstellschraube

16. Schleifbandspanner

17. Spannschlüssel SW13

18. Schlüssel für die Spindel

Pos. Anzahl Bezeichnung 1 1x Spindel 1a 1x Sechskantmutter M8 1b 3x Spindelscheiben Ø 14 / 24 / 44 mm 6 1x Abdeckung 7 1x Schleifbandaufsatz 7a 1x Feststellschraube (Schleif- band) 7b 1x Beilagscheibe 9 1x Werkstückanschlag 9a 1x Feststellschraube (Anschlag) 10 1x Queranschlag 11 4x Gummischleifwalze K80, Ø 13/19/26/38/51 mm 12 5x Schleifhülsen (K80, ø 13/19/26/38/51 mm) (vor- montiert) 13 5x Tischeinlagen ø 13/19/26/38/51 mm 17 1x Spannschlüssel SW13 18 1x Schlüssel für die Spindel 1x Bedienungsanleitungwww.scheppach.com

4. Bestimmungsgemäße Verwendung

Der oszillierende Kanten-, Band- und Spindelschleifer dient zum Schleifen von Hölzern aller Art, entspre- chend der Maschinengröße. Für schleifende und form- gebende Bearbeitung unregelmäßig geformter und ligraner ebenso wie größerer Werkstücke. Das Produkt kann als Spindel- und Bandschleifer ver- wendet werden. Das Produkt darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung. Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefah- ren unterrichtet sein. Veränderungen an dem Produkt schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Das Produkt darf nur mit Originalteilen und Originalzu- behör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten ange- gebenen Abmessungen müssen eingehalten werden. Bitte beachten Sie, dass unsere Produkte bestim- mungsgemäß nicht für den gewerblichen, handwerkli- chen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Der Hersteller haftet nicht für Schäden, die durch be- stimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG: Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen- den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unverän- derte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages.www.scheppach.com

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen.www.scheppach.com

c) Schleifen Sie niemals auf den Seitenächen der Schleifscheiben. Schleifen auf den Seiten- ächen kann die Schleifscheiben bersten und aus- einanderiegen lassen. m Warnung! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebs ein elektromagnetisches Feld. Die- ses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Zusätzliche Sicherheitsregeln für die Spindel- schleifmaschine m WARNUNG: Verwenden Sie Ihre Maschine nicht, bevor diese nicht vollständig entsprechend den Anlei- tungen zusammengebaut und installiert ist.

• Falls Sie nicht mit der Bedienung der Schleifmaschine vertraut sind, verlangen Sie Anleitungen vor Ihrem Lei- ter, Lehrer oder einer anderen qualizierten Person.

• ACHTUNG: Diese Maschine ist nur für das Schlei- fen von Holz oder holzähnlichem Material entwickelt worden. Das Schleifen von anderen Materialien kann zu Feuer, Verletzungen oder Beschädigungen des Produktes führen.

• Tragen Sie immer einen Gehörschutz, eine Schutz- brille und einen Atemschutz.

• Diese Maschine ist nur für Innenarbeiten zu verwenden.

• WICHTIG: Montieren und verwenden Sie die Ma- schine nur auf einer horizontalen Fläche. Die Mon- tage an nicht horizontaler Fläche kann zu einer Be- schädigung des Motors führen.

• Falls eine Tendenz besteht, dass die Maschine wäh- rend des Betriebes, insbesondere beim Schleifen von langen oder schweren Werkstücken überkippen oder wandern könnte, muss die Maschine gut mit einer tragenden Oberäche verbunden werden.

• Halten Sie das Werkstück fest, wenn Sie es schleifen.

• Tragen Sie keine Handschuhe und halten Sie das Werkstück nicht mit einem Lappen, wenn Sie das Werkstück schleifen.

• Schleifen Sie niemals Werkstücke, die zu klein für eine sichere Bedienung sind.

• Vermeiden Sie ungeschickte Handbewegungen, bei der Sie plötzlich in das Schleifband oder Schleif- scheibe abgleiten könnten. e) Pegen Sie Elektrowerkzeuge und Einsatzwerk- zeug mit Sorgfalt. Kontrollieren Sie, ob beweg- liche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elektrowerk- zeugs beeinträchtigt ist. Lassen Sie beschädig- te Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für Tischschleifmaschinen a) Verwenden Sie keine beschädigten Einsatz- werkzeuge. Kontrollieren Sie vor jeder Verwen- dung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse Wenn Sie das Ein- satzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe bendliche Personen sich außerhalb der Ebene des rotierenden Ein- satzwerkzeugs auf und lassen Sie das Gerät 1 min lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Teilzeit. b) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchst- drehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umheriegen.www.scheppach.com

Baumaße L x B x H 470 x 440 x 500 mm Leerlaufdrehzahl 2000 min

Motor 230-240 V~ / 50 Hz Betriebsart S1* Aufnahmeleistung 450 W Oszillationshub 16 mm Schleifbandabmessungen 610 x 100 mm Schleifbandgeschwindigkeit 8 m/s Schleifhöhe max. 90 mm Spindeldurchmesser 12,7 mm Tischabmessung 400 x 407 mm Schrägstellung Tisch 0° - 45° Durchmesser Absaugstutzen außen Ø 39 mm innen Ø 35 mm Gewicht 12,7 kg Schutzart IPX0 Schutzklasse I Technische Änderungen vorbehalten! *Betriebsart S1 (Dauerbetrieb) Das Produkt kann dauerhaft mit der angegebenen Leistung betrieben werden. Die Geräusch- und Vibrationswerte wurden entspre- chend EN 62841 ermittelt. Schalldruckpegel L

75,3 dB Unsicherheit K

3 dB Schallleistungspegel L

88,3 dB Unsicherheit K

3 dB m WARNUNG Zu hohe und häuge Lärmbelastungen können zu Ge- hörschäden oder Gehörverlust führen. - Tragen Sie einen Gehörschutz. - Legen Sie Pausen ein. Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 62841. HINWEIS: Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerk- zeugs mit einem anderen verwendet werden können.

• Wenn Sie große Werkstücke bearbeiten, sollten Sie eine zusätzliche Unterstützung in Tischhöhe ver- wenden.

• Schleifen Sie niemals ein ungestütztes Werkstück. Unterstützen Sie das Werkstück mit dem Tisch oder dem Anschlag, mit Ausnahme von gekrümmten Werkstücken an der Außenseite der Schleifscheibe.

• Entfernen Sie immer Abfallstücke und andere Stü- cke vom Tisch, Anschlag oder Schleifband, bevor Sie die Maschine einschalten.

• Planen oder montieren Sie nichts auf dem Tisch, wenn die Schleifmaschine in Betrieb ist.

• Schalten Sie die Maschine ab und ziehen Sie den Stecker aus der Steckdose, wenn Sie Zubehör ins- tallieren oder entfernen.

• Verlassen Sie den Arbeitsbereich des Werkzeuges niemals, wenn das Werkzeug eingeschaltet ist oder das Werkzeug noch nicht vollständig zum Stillstand gekommen ist.

• Legen Sie das Werkstück stets auf dem Schleiftisch auf. Gekrümmte Werkzeuge beim Schleifen am Schleifteller sicher auf den Tisch auegen. Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch die rotierende Schleifscheibe bei unsachgemäßer Füh- rung oder Auage des zu schleifenden Werkzeugs.

• Verletzungsgefahr durch wegschleudernde Werk- zeuge bei unsachgemäßer Halterung oder Führung.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Des Weiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steck- dose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in dieser Bedie- nungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.www.scheppach.com

8. Aufbau / Vor Inbetriebnahme

m WARNUNG! Ziehen Sie immer den Netzstecker, bevor Sie Einstel- lungen am Produkt vornehmen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Si- cherheitsvorrichtungen ordnungsgemäß montiert sein.

• Die Schleifhülsen bzw. das Schleifband müssen frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein- / Ausschalter betätigen, verge- wissern Sie sich, ob das Schleifpapier richtig mon- tiert ist und bewegliche Teile leichtgängig sind.

8.1 Spindel (1) montieren (Abb. 3)

1. Setzen Sie die Spindel (1) auf das Gewinde der

2. Halten Sie die Motorspindel in Position, verwen-

den Sie dazu den Spannschlüssel SW 13 (17).

3. Schrauben Sie die Spindel (1) im Uhrzeigersinn

auf die Motorspindel, verwenden Sie dazu den Schlüssel für die Spindel (18).

8.2 Anschluss an einer Absaugung (Abb. 1)

Um ein sauberes und sicheres Arbeitsumfeld zu ge- währleisten, wird empfohlen, das Produkt in Verbin- dung mit einer Staubabsauganlage zu verwenden.

1. Schließen Sie den Schlauch der Staubabsauganla-

ge an den Absaugstutzen (5) an und vergewissern Sie sich, dass er fest sitzt.

2. Schalten Sie die Staubabsauganlage ein, bevor Sie

die Spindelschleifmaschine in Betrieb nehmen, um größtmögliche Wirksamkeit zu erreichen.

8.3 Schwenkbaren Arbeitstisch einstellen (Abb. 13)

Der schwenkbare Arbeitstisch (2) kann bis zu 45° geneigt werden. Zum einfachen Abfasen kann einer der einstellbaren Festwinkel-Raster gewählt werden (0°/15°/22,5°/30°/45°).

1. Lösen Sie die beiden Feststellschrauben (4) rechts

und links am Produkt.

2. Drücken Sie den Rasthebel (14) nach unten.

3. Greifen Sie mit der anderen Hand den schwenk-

baren Arbeitstisch (2) und stellen ihn auf den ge- wünschten Winkel ein.

4. Zur Orientierung dient die Winkelskala (14a) am

5. Ziehen Sie die beiden Feststellschrauben (4)

rechts und links am Produkt an. Die angegebenen Geräuschemissionswerte können auch zu einer vorläugen Einschätzung der Belastung verwendet werden. WARNUNG: Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ins- besondere, welche Art von Werkstück bearbeitet wird. Ergreifen Sie Maßnahmen, um sich gegen Lärmbelas- tungen zu schützen. Berücksichtigen Sie dabei den gesamten Arbeitsab- lauf, also auch Zeitpunkte, zu denen das Elektrowerk- zeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pege des Elektrowerkzeu- ges und der Einsatzwerkzeuge, regelmäßige Pausen sowie eine gute Planung der Arbeitsabläufe.

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so- fort der Zubringer verständigt werden.

• Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!www.scheppach.com

8.6.2 Schleifhülse mit richtiger Körnung auswählen

• Im Fachhandel oder in unserem in unserem Ser- vice-Center (Scannen Sie hierzu den QR-Code auf der Titelseite.) sind Schleifhülsen in unterschied- lichen Körnungen erhältlich. Die gebräuchlichsten Körnungen sind grob (80er-Körnung), mittel (120er- Körnung) und fein (240er-Körnung).

• Die grobe Körnung dient zum groben Abschleifen, die mittlere zum Glätten der Oberäche und die fei- ne für die Endbearbeitung.

• Nehmen Sie stets einen Probelauf auf einem Rest- stück vor, um die für die jeweilige Aufgabe am bes- ten geeignete Körnung zu bestimmen. Falls das Werkstück nach dem Schleifen noch Spuren auf- weist, bearbeiten Sie es erneut mit einer gröberen Schleifhülse, um die Spuren zu beseitigen, bevor Sie mit der ursprünglich gewählten Schleifhülse fort- fahren. Stattdessen können Sie zum Entfernen der unerwünschten Spuren auch eine neue Schleifhülse verwenden und dann zur Endbearbeitung auf eine feinere Körnung übergehen. ACHTUNG! Verwenden Sie keine übermäßig abgenutz- ten Schleifhülsen. Andernfalls droht eine starke Wärme- entwicklung, wodurch die Schleifwalze Schaden nehmen kann. Aufgrund abgenutzter Schleifhülsen beschädigte Schleifwalzen sind nicht durch die Garantie abgedeckt.

8.6.3 Schleifhülse (12) anbringen (Abb. 2-8)

Hinweis: Mit Ausnahme der kleinsten 13 mm großen Schleifhülse passen alle Schleifhülsen (12) auf die zu- gehörige Gummischleifwalze (11). Die Schleifhülse 13 mm wird direkt auf die Spindel (1) gesetzt. Legen Sie die passende Spindelscheibe (1b), Schleif- hülse (12), Gummischleifwalze (11) und Tischeinlage (13) bereit und montieren Sie sie wie folgt:

1. Legen Sie die Abdeckung (6) in den Arbeitstisch

2. Wählen Sie die für die auszuführende Aufgabe am

besten geeignete Schleifhülse (12) und die ent- sprechende Gummischleifwalze (11) aus (außer bei Gebrauch der 13-mm-Schleifhülse).

3. Bestimmen Sie die Tischeinlage (13) wie unter

4. Legen Sie die Tischeinlage (13) in den Arbeits-

tisch (2) ein (Abb. 5).

8.4 Werkstückanschlag montieren (Abb. 12)

Nutzen Sie beim Schleifen, wenn möglich den mitgelie- ferten Werkstückanschlag (9).

1. Legen Sie den Werkstückanschlag (9) auf den

2. Fixieren Sie den Werkstückanschlag (9) im äuße-

ren Loch mit der Feststellschraube (9a).

8.5 Queranschlag (10) einsetzen (Abb. 14-16)

Der mitgelieferte Queranschlag (10) erleichtert präzi- ses Schleifen und gewährleistet eine sichere Werk- stückführung. Mit dem Queranschlag (10) können zusätzlich zur Nei- gung des Arbeitstisches (2) Schleifwinkel eingestellt werden. Wir empfehlen dessen Verwendung beim Schleifen von (kurzen) Stirnseiten.

1. Schieben Sie den Queranschlag (10) in die Nut

des Arbeitstisches (2).

2. Drehen Sie den Queranschlag (10), bis das ge-

wünschte Winkelmaß eingestellt ist.

8.6 Verwendung als Spindelschleifer

m Achtung! Schalten Sie das Produkt aus und zie- hen den Netzstecker. Achten Sie beim Wechseln darauf, dass alle Teile ge- reinigt sind. Achten Sie darauf, dass beim Wechseln der Schleifhül- sen immer die dazu passenden Teile montiert werden.

8.6.1 Tischeinlage (13) wählen (Abb. 2)

ACHTUNG! Verwenden Sie zur jeweiligen Schleif- hülse immer die passende Tischeinlage. Sollte die Tischeinlage zu groß gewählt werden, be steht die Ge- fahr eingeklemmter Finger. Zudem kann das Werkstück auf diese Weise nach unten zwischen die Tischeinlage (13) und die Schleif- hülse (12) geraten. Die Schleifhülse (12) sollte genau, d.h. ohne Spiel, in die mittige Aussparung der Tischeinlage (13) passen. Mithilfe der nachfolgenden Tabelle lässt sich bestim- men, welche Tischeinlage (13) und Spindelscheibe (1b) mit der jeweiligen Schleifhülse (12) zu verwenden ist. Tabelle: Schleifhülsen Durchmesser Tischeinlagen Größe Spindelscheibe Größe 13 mm 13 mm 14 mm 19 mm 19 mm 14 mmwww.scheppach.com

• Schieben Sie das Schleifband (8) von Hand lang- sam in Laufrichtung.

• Das Schleifband (8) muss mittig auf der Schlei󰀪ä- che laufen, ist dies nicht der Fall, so kann dies über die Einstellschraube (15) nachjustiert werden.

8.8 Einsatz als stationäre Maschine

Für den andauernden Einsatz ist die Montage auf einer Werkbank empfehlenswert.

1. Markieren Sie dazu die Bohrlöcher, indem Sie die

Schleifmaschine so platzieren, wie sie später ins- talliert sein soll und zeichnen nun die Lage der zu bohrenden Löcher auf die Werkbank.

2. Bohren Sie die Löcher durch die Werkbank.

3. Platzieren Sie die Schleifmaschine über den Lö-

chern und führen geeignete Schrauben (nicht im Lieferumfang enthalten) von oben durch die Lö- cher der Schleifmaschine und der Werkbank.

4. Schrauben Sie nun von unten die Schleifmaschine

mit untergelegten Beilagscheiben und passenden Sechskantmuttern (nicht im Lieferumfang enthal- ten) fest.

8.9 Einsatz als mobile Maschine

Für den mobilen Einsatz Ihrer Schleifmaschine ist die Montage auf einer geeigneten Grundplatte emp- fehlenswert. Diese können Sie dann auf die jeweilige Werkbank klemmen. Die Grundplatte sollte eine Mindeststärke von 19 mm haben und ausreichend größer als die Schleifmaschi- ne sein, damit Sie Platz für die Klemmen nden.

1. Markieren Sie die zu bohrenden Löcher auf der

2. Fahren Sie fort wie unter dem Punkt „Einsatz als

stationäre Maschine “ in den letzten 3 Schritten beschrieben. Hinweis: Achten Sie auf geeignete Länge der Schrau- ben. Spaxschrauben dürfen nicht überstehen, um den Untergrund nicht zu beschädigen. Sechskantschrauben dagegen müssen überstehen, damit Beilagscheiben und Sechskantmuttern angebracht werden können.

9. In Betrieb nehmen

m ACHTUNG! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! WARNUNG! Staubmaske, Schutzbrille und Ab- sauganlage verwenden.

5. Schieben Sie die Schleifhülse (12), falls noch

nicht vorhanden, auf die Gummischleifwalze (11).

6. Setzen Sie anschließend die Gummischleifwalze

(11) auf die Spindel (1) (Abb. 6).

7. Legen Sie die passende Spindelscheibe (1b) auf.

Achten Sie hierbei auf die korrekte Abmessung.

8. Setzen Sie nun die Sechskantmutter (1a) auf und

ziehen Sie diese mit dem Spannschlüssel (17) fest (Abb. 7 + 8). Hinweis: Falls sich die Schleifhülse bei Inbetrieb- nahme des Produktes auf der Schleifwalze dreht, muss die Spindelmutter fester angezogen werden. Hinweis: Vor dem Einschalten des Produkts darf die Schleifhülse die Tischeinlage nicht berühren.

8.7 Verwendung als Bandschleifer

8.7.1 Schleifband (8) montieren bzw. wechseln

(Abb. 1, 9 - 11) m ACHTUNG! Produkt ausschalten und Netzste- cker ziehen.

1. Entfernen Sie die Gummischleifwalzen (11), Tischein-

lage (13) und die Abdeckung (6), falls bereits montiert.

2. Führen Sie den Schleifbandaufsatz (7) über die

3. Prüfen Sie den korrekten Sitz. Gegebenenfalls

müssen Sie die Spindel (1) etwas drehen, damit der Schleifbandaufsatz (7) korrekt aufsitzt. Bewegen Sie hierzu das Schleifband (8), um die Spindel (1) zu be- wegen. Endet das obere Ende der Spindel (1) knapp unter dem Ende der Einheit, sitzt diese korrekt.

4. Schrauben Sie die Feststellschraube (7a) mit Beilag-

scheibe (7b) auf die Spindel (1) und ziehen diese fest.

8.7.2 Schleifband (8) einstellen (Abb. 10 + 11)

Der Bandlauf lässt sich mithilfe der Einstellschraube (15) oder über den Schleifbandspanner (16) justieren. Das Schleifband (8) darf nicht am Arbeitstisch (2) oder an der Tischeinlage (13) schleifen, wenn das Produkt läuft, sonst wird das Schleifband (8) beschädigt. Verschiebt sich das Schleifband (8) langsam, so muss es über die Einstellschraube (15) minimal angepasst werden. Drehen Sie die Einstellschraube (15) im Uhr- zeigersinn, um das Schleifband (8) nach oben zu schieben. Drehen Sie die Einstellschraube (15) gegen den Uhrzeigersinn um das Schleifband (8) nach unten zu schieben.www.scheppach.com

• Das Werkstück sollte beim Schleifen auf dem Schleifband, bzw. auf der Schleifplatte hin und her bewegt werden, um zu verhindern, dass das Schleif- papier einseitig verschleißt!

• WICHTIG! Holzstücke sollten immer in Richtung der Holzmaserung geschli󰀨en werden, um ein Absplit- tern zu verhindern. Achtung! Sollte beim Arbeiten die Spindel oder das Schleifband blockieren, neh- men Sie bitte ihr Werkstück weg und warten, bis das Gerät seine Höchstdrehzahl erneut erreicht hat.

9.3 Schleifen von Fasen und Kanten (Abb. 13 - 16)

Der schwenkbare Arbeitstisch (2) kann bis zu 45° ge- neigt werden. Zum einfachen Abfasen kann einer der einstellbaren Winkelskalen-Raster gewählt werden (0°/15°/22,5°/30°/45°).

1. Lösen Sie die beiden Feststellschrauben (4) rechts

und links am Produkt.

2. Drücken Sie den Rasthebel (14) nach unten.

3. Greifen Sie mit der anderen Hand den schwenk-

baren Arbeitstisch (2) und stellen ihn auf den ge- wünschten Winkel ein.

4. Zur Orientierung dient die Winkelskala (14a) am

5. Ziehen Sie die beiden Feststellschrauben (4)

rechts und links am Produkt an.

9.4 Oberächenschleifen am Schleifband

• Halten Sie das Werkstück fest. Passen Sie auf Ihre Finger auf! Verletzungsgefahr!

• Führen Sie das Werkstück, indem Sie es fest gegen die Schleifstütze drücken, gleichmäßig über das Schleifband. Achtung: Besondere Vorsicht ist gebo- ten beim Schleifen besonders dünnen oder langen Materials (evtl. sogar ohne Schleifstütze). Der An- pressdruck darf nie zu stark sein, damit abgeschlif- fenes Material vom Schleifband abtransportiert wer- den kann.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsbereit angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss und die verwende- ten Verlängerungsleitungen müssen diesen Vor- schriften entsprechen. Schadhafte elektrische Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. WARNUNG! Vergewissern Sie sich, dass Ihre Klei- dung und Ihre Schutzhandschuhe keine losen Fä- den aufweisen. Diese könnten von der rotierenden Spindel er- fasst werden und Ihre Hand oder Ihren Kopf an die sich drehende Spindel ziehen und dadurch schwe- re Verletzungen verursachen. Es wird empfohlen, nicht auf Textil basierende Schutzhandschuhe zu verwenden.

• Nach Abschluss aller Montage- und Einstellarbei- ten, schalten Sie das Produkt ein und überprüfen im Leerlauf, ob die Spindel bzw. Schleifband einwand- frei sich bewegt.

• Hinweis: Die Spindel dreht sich im Uhrzeigersinn. Die Laufrichtung des Schleifbands ist gegen den Uhrzeigersinn.

• WARNUNG! Schleifen Sie mit dieser Schleifma- schine kein Metall. Das Schleifen von Metall führt zu Funkenbildung, die Holz und Staubpartikel auf der Schleifmaschine oder im Arbeitsbereich entzünden können.

• Bei Störungen das Produkt sofort abschalten und die Ursache beheben.

• Wenn das Produkt die volle Drehzahl erreicht hat, beginnen Sie mit Ihren Schleifarbeiten.

• Führen Sie das Werkstück auf dem Arbeitstisch lang- sam gegen die Laufrichtung an die Schleifwalze heran.

• Üben Sie keinen übermäßigen Druck auf das Werk- stück aus.

• Wenn Sie mit dem Schleifen fertig sind, schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

9.1 Ein- und Ausschalten (Abb. 1)

Vergewissern Sie sich vor Einschalten, dass kein Kontakt zwischen Gummischleifwalze (11) und Tisch- einlage (13) bzw. Schleifband (8) und Arbeitstisch (2) besteht. Vergewissern Sie sich vor Einschalten, dass das Werkstück nicht das Schleifband (8) bzw. die Gum- mischleifwalze (11) berührt.

1. Betätigen Sie zum Einschalten den grünen Ein-/

Ausschalter (I) (3).

2. Betätigen Sie zum Abschalten der Schleifmaschi-

ne den roten Ein-/Ausschalter (O) (3).

• Halten Sie das Werkstück während des Schleifens immer gut fest.

• Üben Sie keinen großen Druck aus.www.scheppach.com

Benutzen Sie zur Reinigung des Kunststo󰀨es keine ätzenden Mittel. Nach jedem Einsatz muss die Schleifmaschine sorgfäl- tig gereinigt werden. Alle beweglichen Teile regelmäßig ölen. Lassen Sie den Arbeitstisch (2) mit einer dünnen Schicht Automotive Type Paste Wax ein; dadurch er- leichtern Sie sich das Reinigen des Arbeitstisches (2).

Schalten Sie das Produkt vor dem Transport aus und ziehen Sie den Netzstecker. Greifen Sie das Produkt an der Unterseite. Heben Sie das Produkt nicht am Arbeitstisch (2) an.

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Originalver- packung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf. Bewahren Sie die Schleifhülsen, Gummiwalzen, Tisch- einlagen und Spindelscheiben bei Nichtverwendung in den dafür vorgesehenen Steckplätzen auf.

Ziehen Sie vor allen Wartungsarbeiten den Netz- stecker!

14.1 Schleifhülse (12) wechseln (Abb. 6)

1. Ziehen Sie die Schleifhülse (12) von der Gummi-

schleifwalze (11) ab.

2. Schieben Sie eine neue Schleifhülse (12) auf die

Gummischleifwalze (11).

14.2 Schleifband (8) wechseln (Abb. 1, 11)

1. Achtung: Der Schleifbandspanner (16) steht unter

Spannung, halten Sie ihn gut fest und legen Sie ihn in Richtung Spindel (1), um das Schleifband (8) zu entspannen.

2. Nehmen Sie nun das Schleifband (8) nach oben ab.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung

• Schnittstellen durch Überfahren der Anschlusslei- tung

• Isolationsschäden durch Herausreißen aus der Wandsteckdose

• Risse durch Alterung der Isolation Solch schadhafte elektrische Anschlussleitungen dür- fen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektrofachkraft durch- geführt werden. Wechselstrommotor

• Die Netzspannung muss 230−240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 mm² aufweisen.

• Verlängerungsleitungen über 25 m Länge müssen einen Querschnitt von 2,5 mm

aufweisen. Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden.

m WARNUNG! Vor jeglicher Einstellung, Instand- haltung oder Instandsetzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Ver- längerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.www.scheppach.com

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Schleifmittel, Tischeinlagen, Gummi- walzen, Schleifband

• nicht zwingend im Lieferumfang enthalten!

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

3. Montieren Sie das neue Schleifband (8) in umge-

kehrter Reihenfolge. Achtung! Laufrichtung be- achten: auf dem Gehäuse und auf der Innenseite des Schleifbandes!

4. Schieben Sie den Schleifbandspanner (16) nach links.

5. Stellen Sie anschließend das Schleifband (8), wie

unter 8.6.2. beschrieben, ein. Im Produktinneren benden sich keine zu wartenden Teile.

15. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Repara- turen oder durch Nichtverwendung von Originalersatz- teilen verursacht werden. Beauftragen Sie einen Kundendienst oder einen auto- risierten Fachmann. Entsprechendes gilt auch für Zu- behörteile. Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Geben Sie bei Rückfragen bitte folgende Daten:

• Daten des Maschinen-Typenschildes

15.1 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Daten des Typenschildes Ersatzteile / Zubehör Artikel-Nr.: Schleifhülsen-Set (Körnung 80 ø) 7903400707 Schleifhülsen-Set (Körnung 120 ø) 7903400708 Schleifhülsen-Set (Körnung 240 ø) 7903400709 Schleifband-Set 7903400705www.scheppach.com

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe scha󰀨en können, wenn Ihre Maschi- ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Motor läuft nicht an. Beschädigter Ein-/Ausschalter. Ersetzen Sie alle beschädigten Teile be- vor Sie die Schleifmaschine benützen. Beschädigte Ein-/Ausschalterleitung. Beschädigtes Ein-/Ausschalterrelais. Durchgebrannte Sicherung. Abgebrannter Motor. Kontaktieren Sie Ihr lokales Servicezen- trum oder eine autorisierte Service- station. Jeder Reparaturversuch kann zu Gefahren führen, wenn er nicht von einem qualizierten Fachmann durch- geführt wird. Maschine wird während der Arbeit langsamer. Es wird zu großer Druck auf das Werk- stück ausgeübt. Üben Sie weniger Druck auf das Werk- stück aus. Schleifband läuft von den Antriebsschienen ab. Es läuft nicht in der Spur. Stellen Sie die Spur nach. Holz brennt während des Schleifens. Schleifscheibe oder -band ist über- zogen mit Schmiermittel. Ersetzen Sie das Band oder die Scheibe. Zu starker Druck wurde auf das Werk- stück ausgeübt. Reduzieren Sie den Druck auf das Werk- stück. Starke Vibration. Werkzeug lose montiert. Werkzeug festspannen. Werkzeug defekt. Werkzeug erneuern. Spindel schlägt. Reparatur durch Service-Station.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

18. Konformitätserklärung

Marke / Brand / Marque: SCHEPPACH Art.-Bezeichnung:
