Producttype	Actieve subwoofer
Merk	Monacor
Model	ESUB8FWS
Luidspreker	20 cm (8 inch)
RMS-vermogen	50 W
Maximaal vermogen	90 W
Frequentiebereik	30 – 250 Hz
Maximale geluidsdruk	105 dB
Laagdoorlaatfilter	50 – 250 Hz, 12 dB/octaaf
Lijningangen (LINE IN)	Stereo RCA, gevoeligheid 185 mV, impedantie 9 kΩ
Luidsprekeringangen (HIGH LEVEL IN)	Schroefklemmen met 4 mm banaanstekker, gevoeligheid 4 V, impedantie 480 Ω
Uitgangen	LINE OUT (RCA), HIGH LEVEL OUT (schroefklemmen)
Voeding	230 V / 50 Hz
Maximaal stroomverbruik	152 VA
Verbruik in stand-by	0,8 VA
Bedrijfstemperatuur	0 – 40 °C
Afmetingen (B × H × D)	300 × 330 × 340 mm
Gewicht	9,8 kg
Instellingen	Volume, Crossover, Fase, Automatische stand-bymodus
Reiniging	Droge, zachte doek, zonder chemicaliën of water
Gebruik	Alleen binnenshuis

Veelgestelde vragen - ESUB8FWS Monacor

Hoe sluit ik de subwoofer aan op een versterker zonder lijnuitgang?

Gebruik de HIGH LEVEL IN-ingang (schroefklemmen) en let op de polariteit. Sluit deze aan op de luidsprekeruitgang van de versterker (linker- en rechterkanaal).

Welke kabel gebruiken voor de lijningang (LINE IN)?

De LINE IN-ingang gebruikt standaard RCA-aansluitingen. Een stereo RCA-kabel wordt aanbevolen.

Hoe stel ik de crossoverfrequentie (CROSSOVER) in?

Draai de CROSSOVER-regelaar (3) tussen 50 en 250 Hz zodat de subwoofer de respons van de andere luidsprekers aanvult. Pas vervolgens het volume aan indien nodig.

Wat doet de PHASE-schakelaar?

De PHASE-schakelaar (9) keert de fase van het signaal om. Test beide standen om het hoogste bastoonniveau op uw luisterpositie te krijgen.

Hoe gebruik ik de automatische stand-bymodus (stand-by)?

De schakelaar (10) heeft drie standen: OFF (altijd stand-by), ON (altijd aan), AUTO (gaat na enkele minuten zonder signaal in stand-by). Het indicatielampje (1) geeft groen (werking) of rood (stand-by) aan.

Welk maximaal vermogen kan ik verwachten?

Het piekvermogen is 90 W en het RMS-vermogen is 50 W, met een maximale geluidsdruk van 105 dB.

Waar plaats ik de subwoofer voor het beste geluid?

Plaats hem op een vlakke ondergrond, bij voorkeur niet te dicht bij muren of hoeken om een vervormde frequentierespons te voorkomen. Blokkeer de bass-reflex-opening aan de achterkant niet.

Wat te doen als de zekering doorslaat?

Vervang de zekering door een van hetzelfde type (aangegeven op de zekeringhouder). Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde technicus.

Kan ik deze subwoofer buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Bescherm het tegen water, hoge luchtvochtigheid en overmatige hitte.

Wat zijn het gewicht en de afmetingen van de subwoofer?

Afmetingen: 300 × 330 × 340 mm (B × H × D). Gewicht: 9,8 kg.

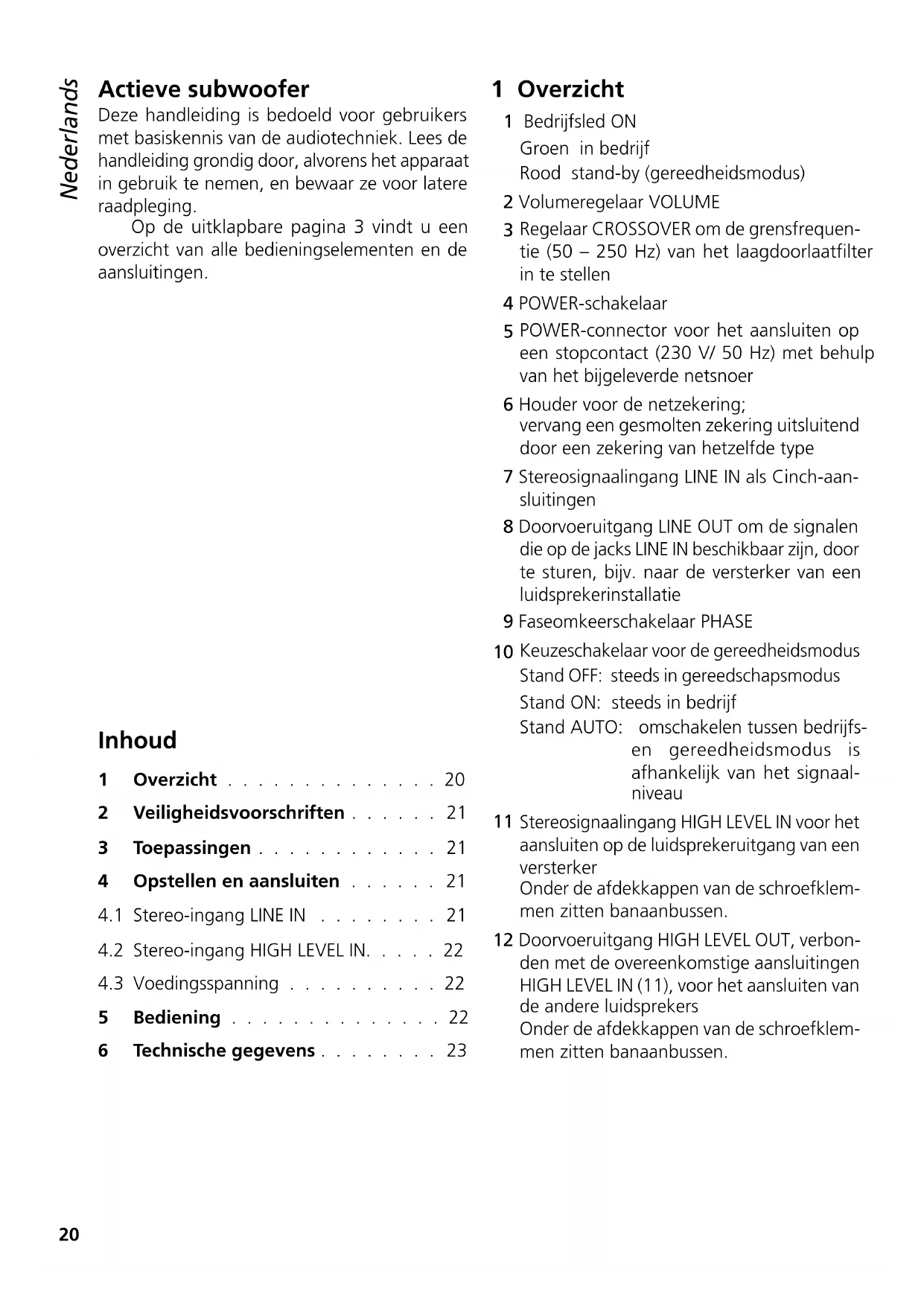

GEBRUIKSAANWIJZING ESUB8FWS Monacor

Nederlands ..... Pagina 20

Deze handleiding is bedoeld voor gebruikers met basiskennis van de audiotechniek. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht 20
2 Veiligheidsvoorschriften ..... 21
3 Toepassingen 21
4 Opstellen en aansluiten ..... 21
4.1 Stereo-ingang LINE IN ..... 21
4.2 Stereo-ingang HIGH LEVEL IN. . . . . 22
4.3 Voedingsspanning ..... 22
5 Bediening 22
6 Technische gegevens ..... 23

1 Overzicht

1 Bedrijfsled ON
Groen in bedrijf
Rood stand-by (gereedheidsmodus)
2 Volumeregelaar VOLUME
3 Regelaar CROSSOVER om de grensfrequentie (50 - 250 Hz) van het laagdoorlaatfilter in te stellen
4 POWER-schakelaar
5 POWER-connector voor het aansluiten op een stopcontact (230 V/ 50 Hz) met behulp van het bijgeleverde netsnoer
6 Houder voor de netzekering; vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type
7 Stereosignaalingang LINE IN als Cinch-aansluitingen
8 Doorvoeruitgang LINE OUT om de signalen die op de jacks LINE IN beschikbaar zijn, door te sturen, bijv. naar de versterker van een luidsprekerinstallatie
9 Faseomkeerschakelaar PHASE
10 Keuzeschakelaar voor de gereedheidsmodus Stand OFF: steeds in gereedschapsmodus Stand ON: steeds in bedrijf

Stand AUTO: omschakelen tussen bedrijfsen gereedheidsmodus is afhankelijk van het signaal-niveau

11 Stereosignaalingang HIGH LEVEL IN voor het aansluiten op de luidsprekeruitgang van een versterker

Onder de afdekkappen van de schroefklemmen zitten banaanbussen.

12 Doorvoeruitgang HIGH LEVEL OUT, verbon- den met de overeenkomstige aansluitingen HIGH LEVEL IN (11), voor het aansluiten van de andere luidsprekers

Onder de afdekkappen van de schroefklemmen zitten banaanbussen.

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en draagt daarom de €-markering.

WAARSCHUWING

De netspanning van het apparaat is levensgevaarlijk. Open het apparaat daarom nooit zelf, U loopt immers het risico van een elektrische schok.

• Het apparaat is enkel geschikt voor gebruik binnenshuis; vermijd druip- en spatwater, plaatsen met een hoge vochtigheid en uitzonderlijk warme plaatsen (toegestaan omgevingstemperatuurbereik: 0–40°C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
• De warmte die in het apparaat ontstaat, moet door ventilatie afgevoerd worden. Dek de ventilatieopening (basreflexopening) niet af.

• Schakel het apparaat niet in of trek onmiddel- lijk de stekker uit het stopcontact,

• wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

• wanneer u een defect vermoedt nadat het apparaat bijvoorbeeld gevallen is.

• wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

• Trek de stekker nooit aan het snoer uit het stopcontact, maar aan de stekker zelf.

• Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

Deze compacte actieve subwoofer dient als laagfrequente aanvulling van bestaande luidsprekerinstallaties in het hifi-, thuisbioscoop- en homerecordingbereik. De subwoofer is uitgerust met een basluidspreker van 20 cm (8") en zijn versterker heeft een piekuitgangsvermogen van 90W.

De subwoofer beschikt over een instelbaar laagdoorlaatfilter, een volumregelaar, een schakelbare faseomkering en een automatische stand-byfunctie.

Er zijn twee stereo-ingangen aanwezig (elk met een doorvoeruitgang): een ingang voor de aansluiting op een uitgang met lijnniveau en een ingang voor de aansluiting op een luidspre- keruitgang.

4 Opstellen en aansluiten

Plaats de subwoofer op een egale ondergrond. Het is niet belangrijk dat de subwoofer precies in het midden tussen de stereoluidsprekers wordt geplaatst; de erg lage frequenties ervan kunnen immers niet worden gelokaliseerd. Plaats hem evenwel niet te dicht tegen muren of in hoeken, omdat dit de frequentiecurve vervormt en de warmteafvoer van de ingebouwde versterker belemmerd. Ook mag de basreflexopening aan de achterzijde niet worden afgedekt.

Schakel de subwoofer en de aan te sluiten apparatuur uit, alvorens aansluitingen te maken of bestaande aansluitingen te wijzigen.

Verbind een signaalbron via een van beide aansluitmogelijkheden (zie hoofdstukken 4.1 en 4.2), met de subwoofer.

4.1 Stereo-ingang LINE IN

Als er een stereo-uitgang met lijnniveau beschikbaar is (bijv. uitgang van een voorversterker of mengpaneel), sluit u deze aan op de ingang Eingang LINE IN (7) van de subwoofer. Uit de beide stereokanalen wordt intern voor de subwoofer een monosignaal gevormd.

Als de uitgangen van de voorversterker of het mengpaneel reeds door de aansluiting van de beschikbare luidsprekerinstallatie zijn bezet, kan er een adapter worden gebruikt om het uitgangssignaal te vertakken (bijv. ACA-120

van MONACOR). Alternatief kunt u ook gebruik maken van de doorvoeruitgang LINE OUT (8) om het uitgangssignaal te vertakken: Voer het uitgangssignaal van de voorversterker/het mengpaneel naar de ingang LINE IN (7) en stuur het via de uitgang LINE OUT verder naar de luidsprekerinstallatie.

4.2 Stereo-ingang HIGH LEVEL IN

Als er geen uitgang met lijnniveau beschikbaar is, verbindt u de aansluitingen HIGH LEVEL IN (11) met de luidsprekeruitgang van de versterker (LEFT = linker kanaal, RIGHT = rechter kanaal). Let daarbij op de polariteit van de aansluitingen. Schakel bij het aansluiten alvast de versterker uit en zorg dat de kabeluiteinden voor de aansluiting op de schroefklemmen niet te ver afgestript zijn en dat er geen blanke draden uitsteken (gevaar voor aanraking en kortsluiting). De uitgangsjacks HIGH LEVEL OUT (12) zijn direct met de overeenkomstige aansluitingen HIGH LEVEL IN verbonden. Hier kunnen de andere luidsprekerboxen worden aangesloten.

Onder de afdekkappen van de schroefklemmen zitten banaanbussen.

WAARSCHUWING

Als er een versterker met de aansluitingen HIGH LEVEL IN (11) is verbonden, moeten de banaanbussen die niet worden gebruikt, met de kappen zijn afgedekt. Anders bestaat er bij aanraking van de aansluitingen gevaar van een elektrische schok.

4.3 Voedingsspanning

Verbind de POWER-jack (5) via het bijgeleverde netsnoer met een stopcontact (230 V/ 50 Hz).

5 Bediening

OPGELET Stel het volume van de geluidsinstallatie nooit erg hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

Opmerking: Om schakelploppen te vermijden, schakelt u de subwoofer steeds na de aangesloten apparaten in en schakelt u hem na gebruik het eerst uit.

1) Stel de regelaar VOLUME (2) eerst in op MIN (linker aanslag) en schakel de subwoofer in met de schakelaar POWER (4). De led (1) brandt.
2) Gebruik de schakelaar (10) om de automatische stand-byfunctie in of uit te schakelen. Stand "AUTO":

De automatische stand-byfunctie is actief. De subwoofer schakelt automatisch in, als er een ingangssignaal wordt gedetecteerd. De bedrijfsled (1) brandt dan groen. Als het signaalniveau gedurende enkele minuten onder een bepaalde waarde zakt, schakelt de subwoofer terug naar de gereedheidsmodus; de bedrijfsled brandt rood.

Stand "ON":

De automatische stand-byfunctie is gedeactiveerd. De subwoofer is na het inschakelen steeds in bedrijf. De bedrijfsled (1) brandt groen.

Stand "OFF":

De subwoofer is steeds in gereedschapsmodus. De bedrijfsled (1) brandt rood. Zo kan de subwoofer onmiddellijk in de gereedheids-

modus worden gezet, om bijv. aansluitend in de stand "AUTO" de inschakeldrempel te testen.

3) Speel via de bestaande luidsprekerinstallatie bijv. muziek af en meng met de regelaar VOLUME (2) de gewenste hoeveelheid lage bassen erbij. Draai de regelaar slechts zo ver open, dat de klank niet vervormd weergegeven wordt.
4) Stel met de regelaar CROSSOVER (3) de grensfrequentie van het laagdoorlaatfilter zo in dat de subwoofer de frequentiegang van de andere luidsprekers optimaal aanvult.

Indien nodig corrigeert u de volume-balans van de stereoluidsprekers met de regelaar VOLUME (2).

5) Bij verschillende afstanden van de luidsprekers tot de luisteraar kunnen fases verloren gaan (bepaalde frequenties worden daardoor stiller). Ter compensatie hiervan kunt u met de schakelaar PHASE (9) de fase van het subwoofersignaal omkeren.

Probeer uit te zoeken bij welke schakelaarstand op de luisterpositie de luidste basweergave wordt bereikt. Indien nodig corrigeert u aansluitend de volumebalans van de stereoluidsprekers met de regelaar VOLUME (2).

6) Als de automatische stand-byfunctie gedeactiveerd is (step 2), schakelt u de subwoofer na gebruik weer uit met de schakelaar POWER (4).

In elk geval is het aanbevolen om de subwoofer bij langere gebruikspauzes uit te schakelen om onnodig stroomverbruik te vermijden.

Karakteristieke luidspreker-

geluidsdruk: ..... 87 dB (1 W/1 m)

Max. geluidsdruk: ..... 105 dB

Laagdoorlaatfilter: ..... 50–250 Hz, 12 dB/oct.

Ingangen (gevoeligheid, impedantie, aansluiting)

LINE IN: 185 mV, 9 kΩ, Cinch

HIGH LEVEL IN: ..... 4V, 480Ω,

schroefklem met

4 mm-banaanbus

Voedingsspanning: ..... 230 V/50 Hz

Vermogensopname: . . . . max. 152 VA

Stand-by: 0,8 VA

Omgevings-

temperatuurbereik: ..... 0–40°C

Afmetingen (B × H × D): . 300 × 330 × 340 mm

Gewicht: 9,8 kg

Wijzigingen voorbehouden.
