| Produkttyp | Aktiver Subwoofer |
| Marke | Monacor |
| Modell | ESUB8FWS |
| Lautsprecher | 20 cm (8 Zoll) |
| RMS-Leistung | 50 W |
| Maximale Leistung | 90 W |
| Frequenzgang | 30 – 250 Hz |
| Maximaler Schalldruck | 105 dB |
| Tiefpassfilter | 50 – 250 Hz, 12 dB/Oktave |
| Line-Eingänge (LINE IN) | RCA Stereo, Empfindlichkeit 185 mV, Impedanz 9 kΩ |
| Lautsprecher-Eingänge (HIGH LEVEL IN) | Schraubklemmen mit 4 mm Bananenstecker, Empfindlichkeit 4 V, Impedanz 480 Ω |
| Ausgänge | LINE OUT (RCA), HIGH LEVEL OUT (Schraubklemmen) |
| Stromversorgung | 230 V / 50 Hz |
| Maximale Leistungsaufnahme | 152 VA |
| Standby-Leistungsaufnahme | 0,8 VA |
| Betriebstemperatur | 0 – 40 °C |
| Maße (B × H × T) | 300 × 330 × 340 mm |
| Gewicht | 9,8 kg |
| Einstellungen | Lautstärke, Crossover, Phase, Auto-Standby-Modus |
| Reinigung | Trockenes, weiches Tuch, ohne Chemikalien oder Wasser |
| Verwendung | Nur für Innenräume |
Häufig gestellte Fragen - ESUB8FWS Monacor
Benutzerfragen zu ESUB8FWS Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch ESUB8FWS - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ESUB8FWS von der Marke Monacor.
BEDIENUNGSANLEITUNG ESUB8FWS Monacor

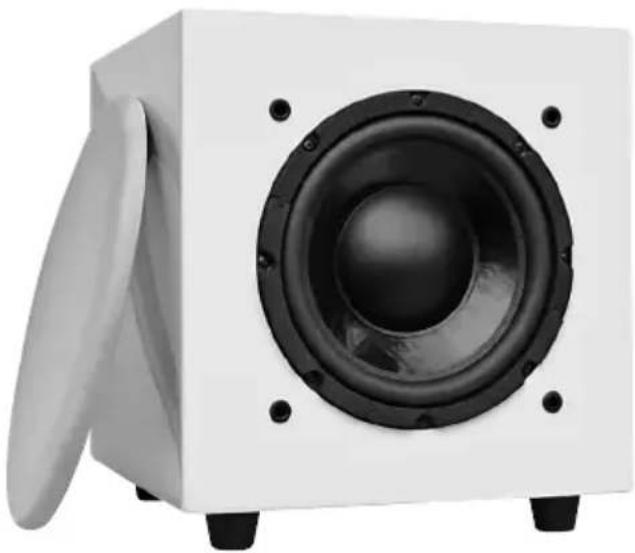

Aktiv-Subwoofer Active Subwoofer System
Bestell-Nr. • Order No. 25.9300
CE
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING

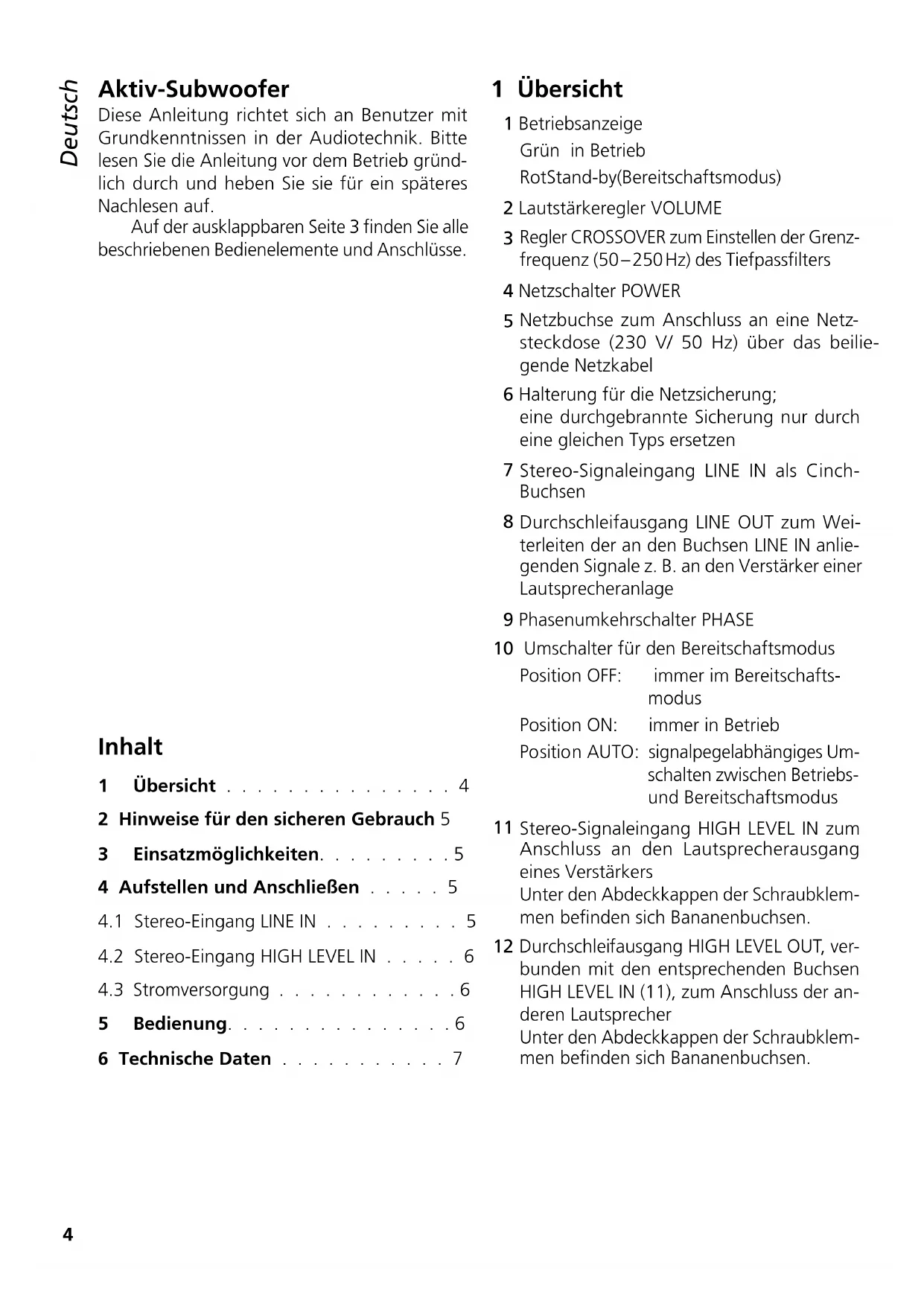

Deutsch ..... Seite 4
Diese Anleitung richtet sich an Benutzer mit Grundkenntnissen in der Audiotechnik. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
Inhalt
1 Übersicht 4
2 Hinweise für den sicheren Gebrauch 5
3 Einsatzmöglichkeiten. . . . . . . . . 5
4 Aufstellen und Anschließen ..... 5
4.1 Stereo-Eingang LINE IN ..... 5
4.2 Stereo-Eingang HIGH LEVEL IN ..... 6
4.3 Stromversorgung ..... 6
5 Bedienung. 6
6 Technische Daten 7
1 Übersicht
1 Betriebsanzeige Grün in Betrieb RotStand-by(Bereitschaftsmodus)
2 Lautstärkeregler VOLUME
3 Regler CROSSOVER zum Einstellen der Grenzfrequenz (50–250 Hz) des Tiefpassfilters
4 Netzschalter POWER
5 Netzbuchse zum Anschluss an eine Netzsteckdose (230 V/ 50 Hz) über das beiliegende Netzkabel
6 Halterung für die Netzsicherung; eine durchgebrannte Sicherung nur durch eine gleichen Typs ersetzen
7 Stereo-Signaleingang LINE IN als Cinch-Buchsen
8 Durchschleifausgang LINE OUT zum Weiterleiten der an den Buchsen LINE IN anliegenden Signale z. B. an den Verstärker einer Lautsprecheranlage
9 Phasenumkehrschalter PHASE
10 Umschalter für den Bereitschaftsmodus
Position OFF: immer im Bereitschaftsmodus
Position ON: immer in Betrieb
Position AUTO: signalpegelabhängiges Umschalten zwischen Betriebs- und Bereitschaftsmodus
11 Stereo-Signaleingang HIGH LEVEL IN zum Anschluss an den Lautsprecherausgang eines Verstärkers Unter den Abdeckkappen der Schraubklemmen befinden sich Bananenbuchsen.
12 Durchschleifausgang HIGH LEVEL OUT, verbunden mit den entsprechenden Buchsen HIGH LEVEL IN (11), zum Anschluss der anderen Lautsprecher Unter den Abdeckkappen der Schraubklemmen befinden sich Bananenbuchsen.
2 Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit Cgekennzeichnet.
WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.
- Verwenden Sie das Gerät nur im Innenbereich und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
- Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Lüftungsöffnung (Bassreflexöffnung) nicht ab.
- Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker aus der Steckdose,
- wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- wenn Funktionsstörungen auftreten.
Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt. - Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Dieser kompakte aktive Subwoofer dient als tieffrequente Ergänzung bestehender Lautsprecheranlagen im Hi-Fi-, Heimkino- und Home-recording-Bereich. Er ist mit einem 20-cm-Basslautsprecher (8") ausgestattet und sein Verstärker hat eine Spitzenausgangsleistung von 90 W.
Der Subwoofer verfügt über ein einstellbares Tiefpassfilter, einen Lautstärkeregler, eine schaltbare Phasenumkehrung und eine Stand-by-Automatik.
Es sind zwei Stereo-Eingänge vorhanden (jeweils mit Durchschleifausgang): ein Eingang für den Anschluss an einen Ausgang mit Line-Pegel und ein Eingang für den Anschluss an einen Lautsprecherausgang.
4 Aufstellen und Anschließen
Den Subwoofer auf einen ebenen Untergrund stellen. Die genaue Positionierung in der Mitte zwischen den Stereo-Lautsprechern ist beim Subwoofer nicht entscheidend, da die von ihm wiedergegebenen sehr tiefen Frequenzen nicht genau geortet werden können. Stellen Sie ihn jedoch nicht zu dicht an Wände oder in Ecken, weil dies den Frequenzgang verfälscht und die Wärmeabfuhr des eingebauten Verstärkers behindert. Ebenso darf die Bass reflex-Öffnung auf der Rückseite nicht abgedeckt werden.
Vor dem Anschluss bzw. vor dem Ändern bestehender Anschlüsse den Subwoofer und die anzuschließenden Geräte ausschalten.
Eine Signalquelle über eine der beiden in den Kapiteln 4.1 und 4.2 beschriebenen Anschlussmöglichkeiten mit dem Subwoofer verbinden.
4.1 Stereo-Eingang LINE IN
Ist ein Stereo-Ausgang mit Line-Pegel vorhanden (z. B. Ausgang eines Vorverstärkers oder Mischpults), diesen mit dem Eingang LINE IN (7) am Subwoofer verbinden. Aus den beiden Stereo-Kanälen wird intern für den Subwoofer ein Mono-Signal gebildet.
Sind die Ausgänge des Vorverstärkers oder Mischpults bereits durch den Anschluss der vorhandenen Lautsprecheranlage belegt, kann ein Adapter zur Verzweigung des Ausgangssignals verwendet werden (z. B. ACA-120 von MONACOR). Alternativ kann auch der
Durchschleifausgang LINE OUT (8) zur Verzweigung des Ausgangssignals genutzt werden: Das Ausgangssignal vom Vorverstärker/ Mischpult auf den Eingang LINE IN (7) geben und über den Ausgang LINE OUT zu der Lautsprecheranlage weiterleiten.
4.2 Stereo-Eingang HIGH LEVEL IN
Steht kein Ausgang mit Line-Pegel zur Verfügung, die Anschlüsse HIGH LEVEL IN (11) mit dem Lautsprecherausgang des Verstärkers verbinden (LEFT = linker Kanal, RIGHT = rechter Kanal). Dabei die Polarität der Anschlüsse beachten. Beim Anschließen unbedingt den Verstärker ausschalten und darauf achten, dass die Kabelenden für den Anschluss an die Schraubklemmen nicht zu weit abisoliert sind und keine blanken Drähte herausragen (Berührungs- und Kurzschlussgefahr). Die Ausgangsbuchsen HIGH LEVEL OUT (12) sind direkt mit den entsprechenden Buchsen HIGH LEVEL IN verbunden. Hier können die anderen Lautsprecher boxen angeschlossen werden.
Unter den Abdeckkappen der Schraubklemmen befinden sich Bananenbuchsen.
WARNUNG

Ist ein Verstärker mit den Anschlüssen HIGH LEVEL IN (11) verbunden, müssen alle nicht belegten Bananenbuchsen mit den Kappen abgedeckt sein. Anderenfalls besteht bei Berührung der Anschlüsse die Gefahr eines elektrischen Schlages.
4.3 Stromversorgung
Die Netzanschlussbuchse (5) über das beiliegende Netzkabel mit einer Netzsteckdose (230 V/50 Hz) verbinden.
5 Bedienung
VORSICHT

Stellen Sie die Lautstärke der Audio anlage nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das Ohr gewöhnt sich an sie und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum erhöhen Sie eine hohe Lautstärke nach der Gewöhnung nicht weiter.
Hinweis: Um Schaltgeräusche zu vermeiden, den Subwoofer immer nach den angeschlossenen Geräten einschalten und nach dem Gebrauch zuerst ausschalten.
1) Den Regler VOLUME (2) zunächst auf MIN (Linksanschlag) stellen und den Subwoofer mit dem Schalter POWER (4) einschalten. Die LED (1) leuchtet.
2) Mit dem Schalter (10) die Stand-by-Automatik ein- oder ausschalten.
Position „AUTO“:
Die Stand-by-Automatik ist aktiv. Der Subwoofer geht automatisch in Betrieb, wenn ein Eingangssignal anliegt. Die Betriebsanzeige (1) leuchtet dann grün. Fällt der Signalpegel für einige Minuten unter einen bestimmten Wert, schaltet der Subwoofer wieder in den Bereitschaftsmodus zurück; die Betriebsanzeige leuchtet rot.
Position „ON“:
Die Stand-by-Automatik ist deaktiviert. Der Subwoofer ist nach dem Einschalten immer in Betrieb. Die Betriebsanzeige (1) leuchtet grün.
Position „OFF“:
Der Subwoofer ist immer im Bereitschaftsmodus. Die Betriebsanzeige (1) leuchtet rot. So lässt sich der Subwoofer sofort in den Bereitschaftsmodus versetzen, um z. B. anschließend in der Position „AUTO“ die Einschaltschwelle zu testen.
3) Über die bestehende Lautsprecheranlage z. B. Musik wiedergeben und mit dem Regler VOLUME (2) den gewünschten Tiefbassanteil dazumischen. Den Regler nur so weit aufdrehen, dass der Ton nicht verzerrt wiedergegeben wird.
4) Mit dem Regler CROSSOVER (3) die Grenzfrequenz des Tiefpassfilters so einstellen, dass der Subwoofer den Frequenzgang der anderen Lautsprecher optimal ergänzt.
Wenn erforderlich, die Lautstärkebalance mit dem Regler VOLUME (2) korrigieren.
5) Bei unterschiedlichen Abständen der Lautsprecher zum Hörer kann es zu Phasenauslöschungen kommen (bestimmte Frequenzen werden dadurch leiser). Zum Ausgleich kann mithilfe des Schalters PHASE (9) die Phase des Subwoofersignals umgekehrt werden.
Durch Probieren herausfinden, bei welcher Schalterstellung an der Hörposition die lauteste Basswiedergabe erreicht wird. Wenn erforderlich, anschließend die Lautstärkebalance mit dem Regler VOLUME (2) korrigieren.
6) Ist die Stand-by-Automatik deaktiviert (Bedienschritt 2), nach dem Gebrauch den Subwoofer mit dem Schalter POWER (4) wieder ausschalten.
In jedem Fall empfiehlt es sich, bei längeren Nutzungspausen den Subwoofer zur Vermeidung unnötigen Stromverbrauchs auszuschalten.
6 Technische Daten
Frequenzbereich: ..... 30–250 Hz
Verstärkerleistung
Sinusleistung: ..... 50 W
Maximale Leistung: ... 90W
Lautsprecher-
Kennschalldruck: ..... 87 dB (1 W/1 m)
Max. Schalldruck: ..... 105 dB
Tiefpassfilter: ..... 50 – 250 Hz, 12 dB/Okt.
Eingänge (Empfindlichkeit, Impedanz, Anschluss)
LINE IN: 185 mV, 9 kΩ, Cinch
HIGH LEVEL IN: ..... 4V, 480Ω,
Schraubklemme mit
4-mm-Bananenbuchse
Stromversorgung: ..... 230 V/50 Hz
Leistungsaufnahme: . . . . max. 152 VA
Stand-by: 0,8 VA
Einsatztemperatur: ..... 0–40°C
Abmessungen
(B × H × T): 300 × 330 × 340 mm
Gewicht: 9,8 kg
Änderungen vorbehalten.
